 Стоимость выполненных работ: 42 900 руб.

 Стоимость материалов: 106 603 руб.

 Срок выполнения работ: 4 дня.

 Дата сдачи и запуска: 15.10.2017

Тёплый пол в Бане

Тёплый водяной пол в бане

Пригород города Иркутска, Байкальский тракт (22 км.).

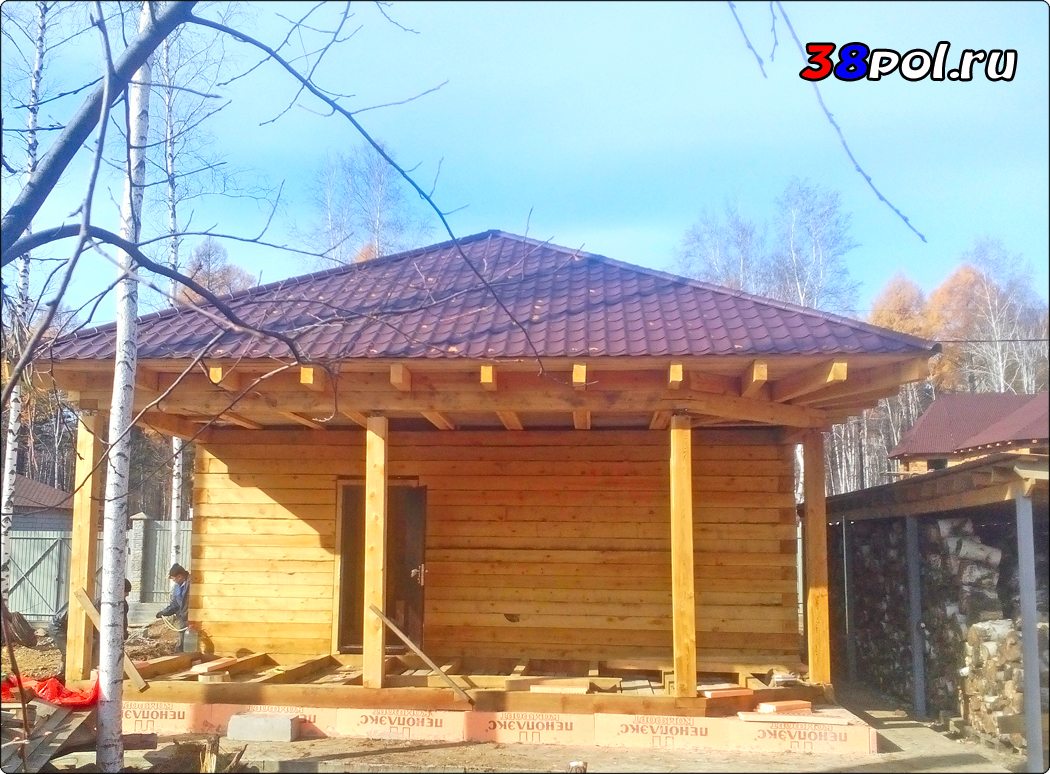

Вот такая красивая баня, площадью около 56 м2, становится новым местом нашего Творчества. Задачи на объекте следующие:

1) Сделать отопление на базе водяных тёплых полов;

2) Выполнить разводку внутреннего водоснабжения.

Тёплый водяной пол в бане

 Три четверти всего объёма работ занимает отопление, поэтому в данной статье мы и будем рассматривать в основном именно этот фронт работ.

Тёплый водяной пол в бане

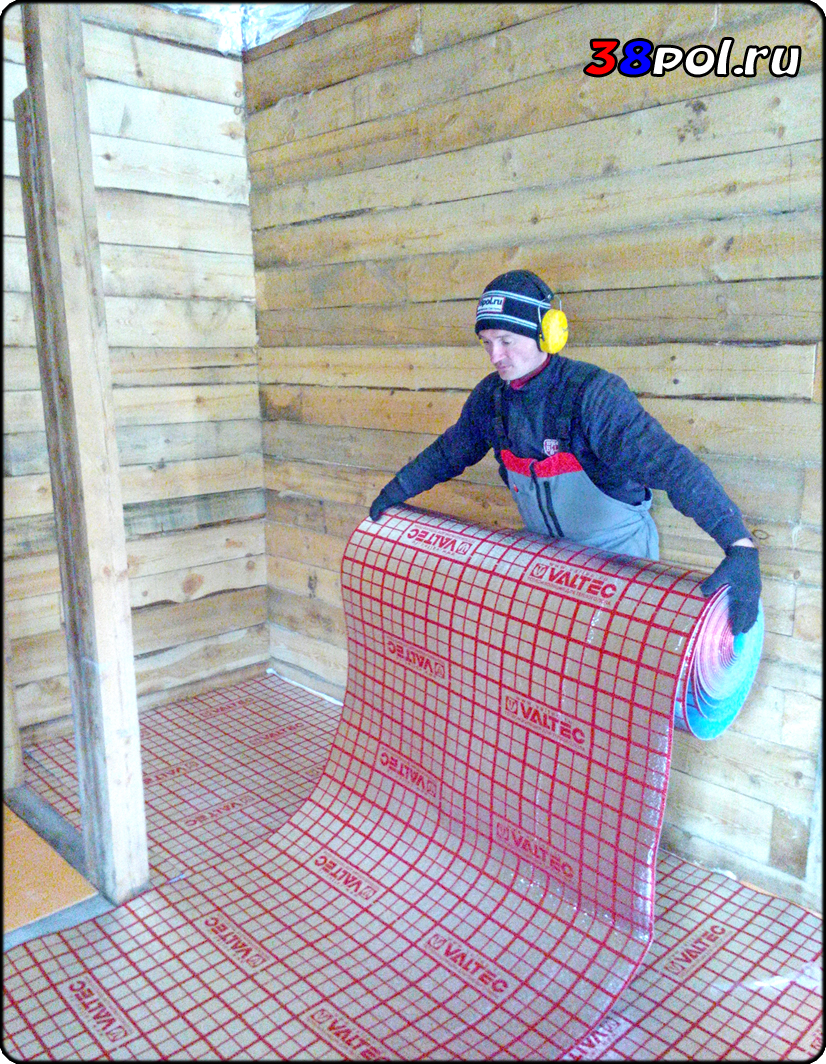

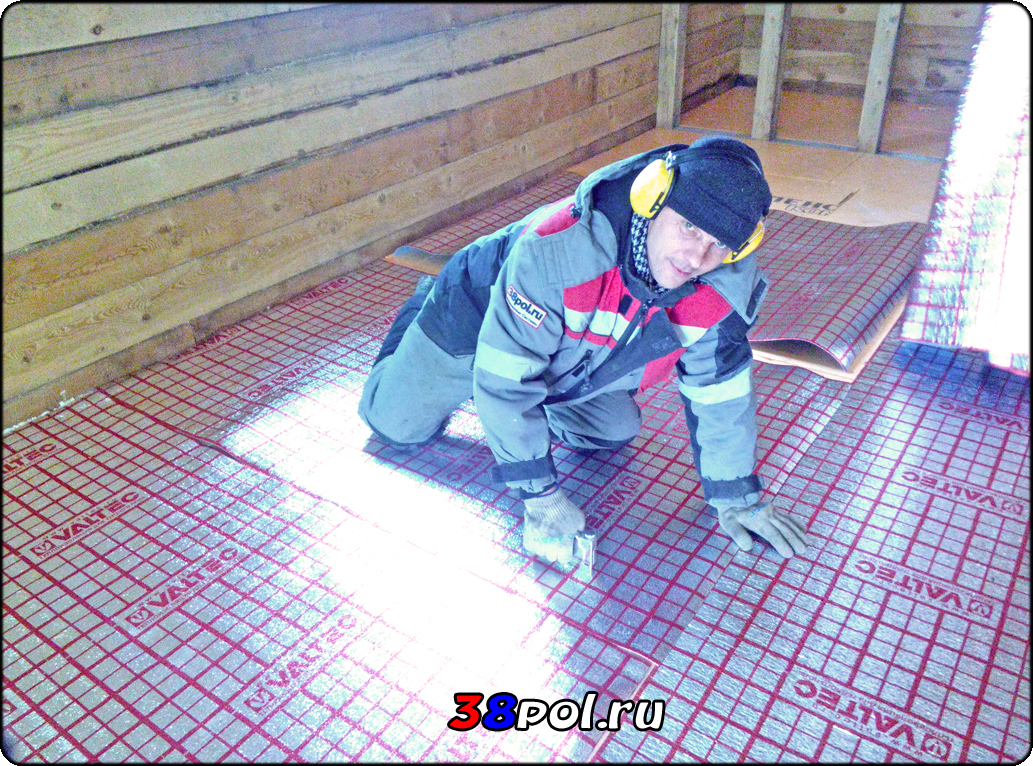

 На данном объекте имеется слой экструдированной теплоизоляции, уложенной в два слоя (5+5=10см). Сверху мы монтируем отражающий гидроизоляционный слой, поверх которого крепим сетку для монтажа трубы тёплого пола.

Тёплый водяной пол в бане

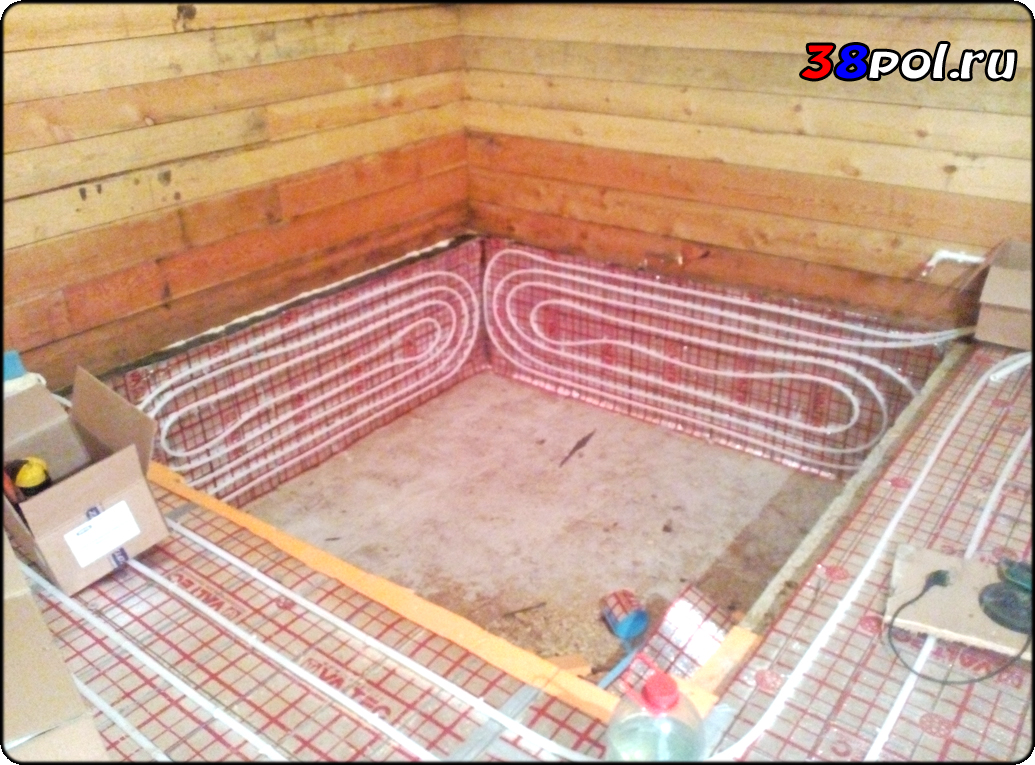

 Интересной особенностью именно данного объекта является наличие в проекте бане купели, поэтому две ветки будут иметь весьма необычное вертикальное исполнение.

Тёплый водяной пол в бане

 Подготовка под эти две ветки завершена.

Тёплый водяной пол в бане

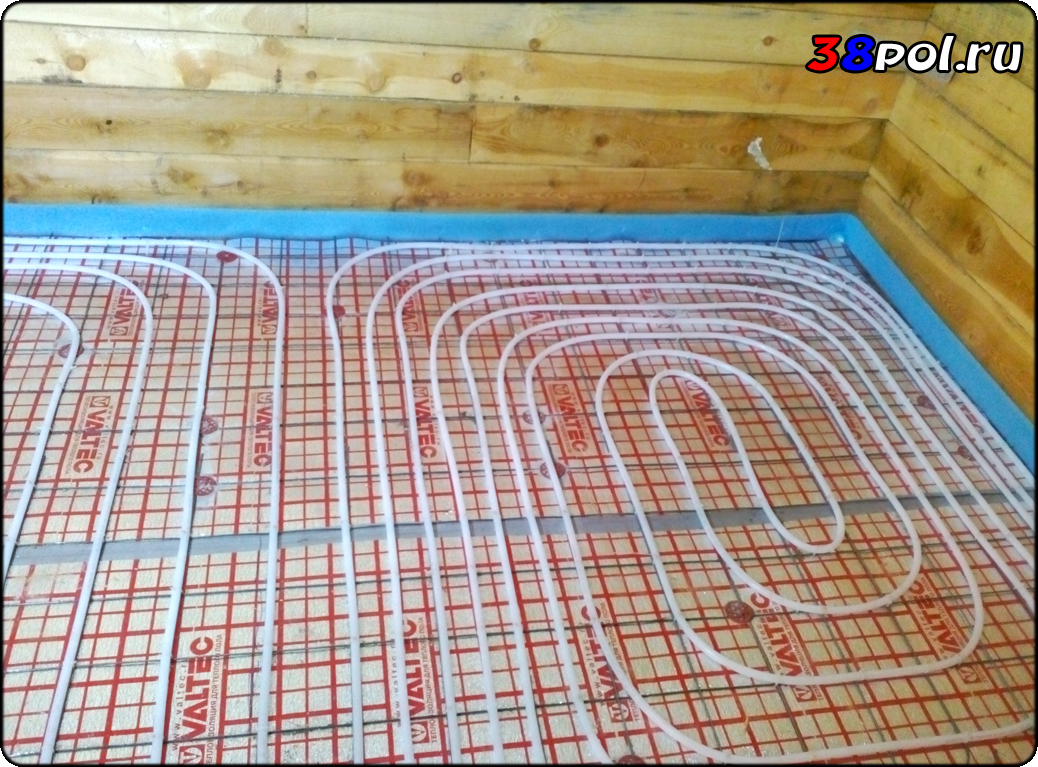

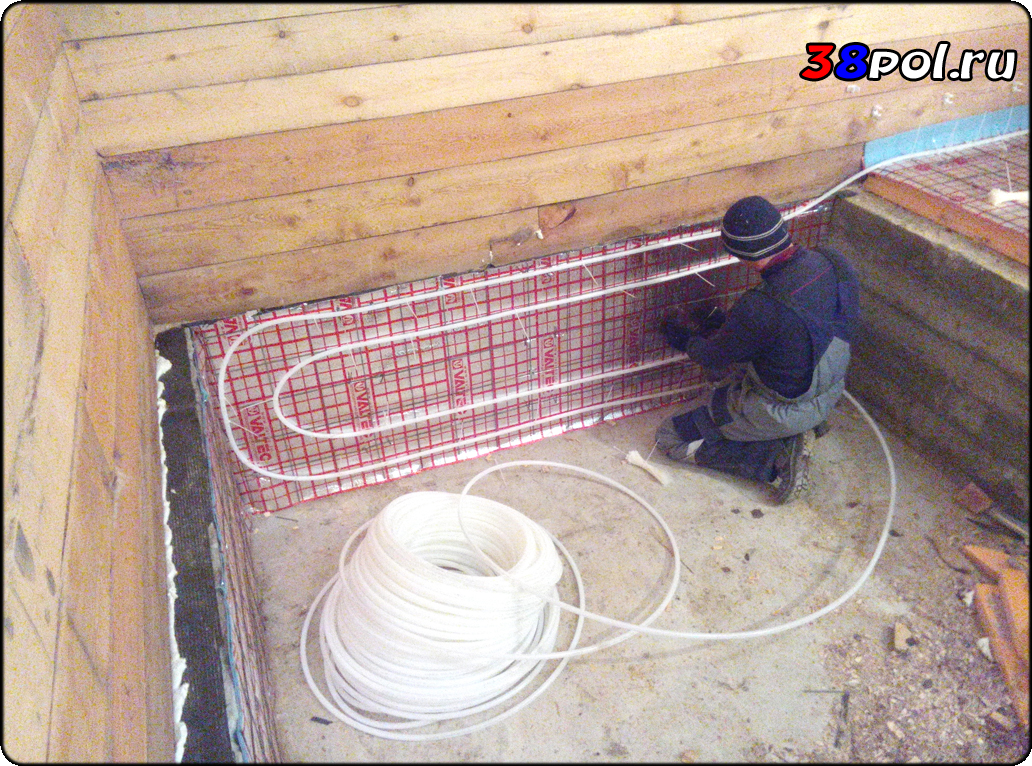

 Приступаем непосредственно к раскладке трубы тёплого пола.

Тёплый водяной пол в бане

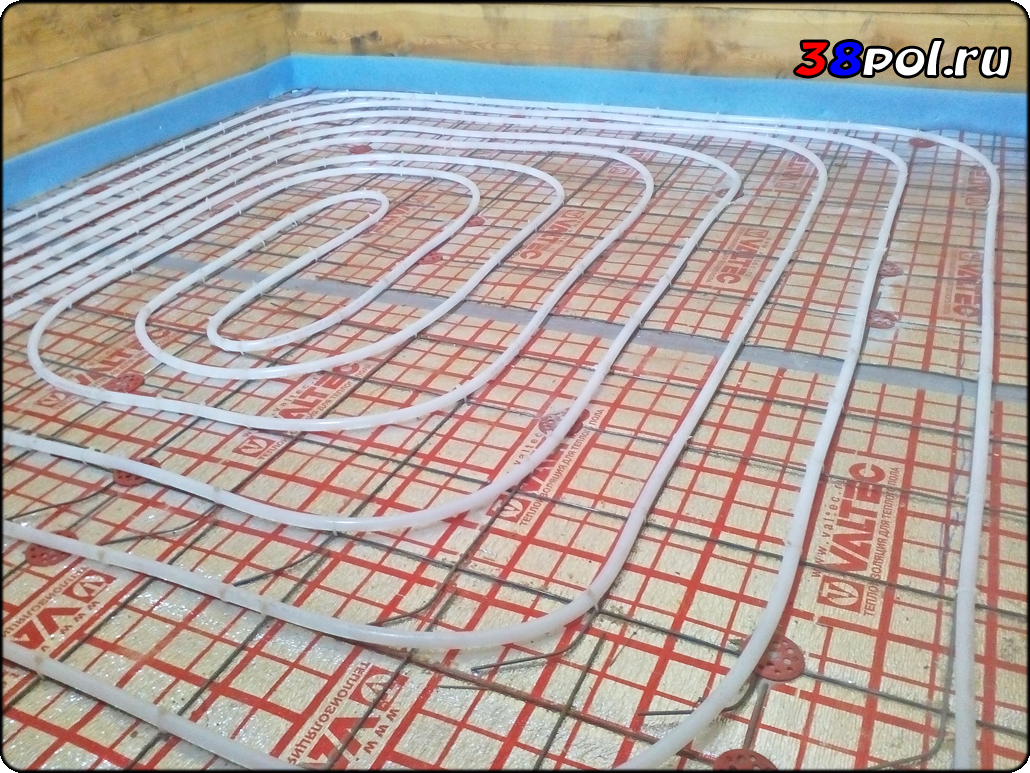

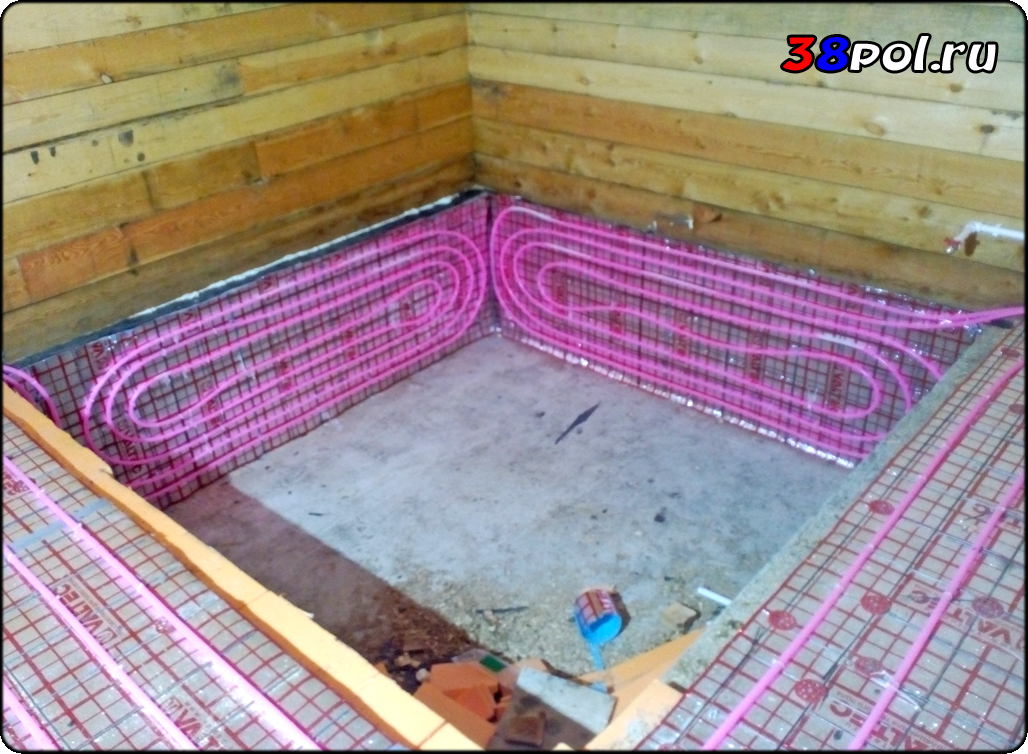

 А вот уже вся работа выполнена:)

Необходимо заметить, что погода на улице всё ближе приближается к зиме, поэтому температура падает всё ниже, вследствие чего на ветках купели (вследствие близости бетонного пола) разворот "улиток" трубы тёплого пола выполнен с весьма большим радиусом, что привело к некоторому падению эстетической составляющей, зато было соблюдено правило: "Если Эстетика и Качество входят в противоречие, то предпочтение отдаётся Качеству".

Тёплый водяной пол в бане

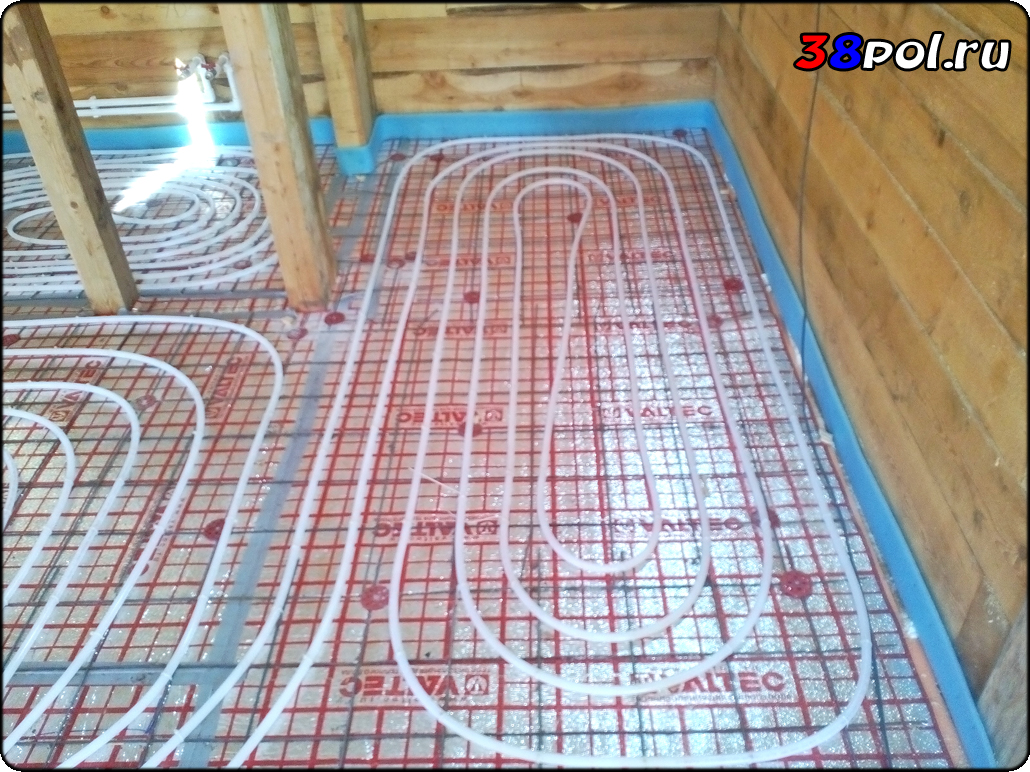

 Выполненная работа в другом помещении, в т.ч. ...

Тёплый водяной пол в бане

 ... с другого ракурса:)

Тёплый водяной пол в бане

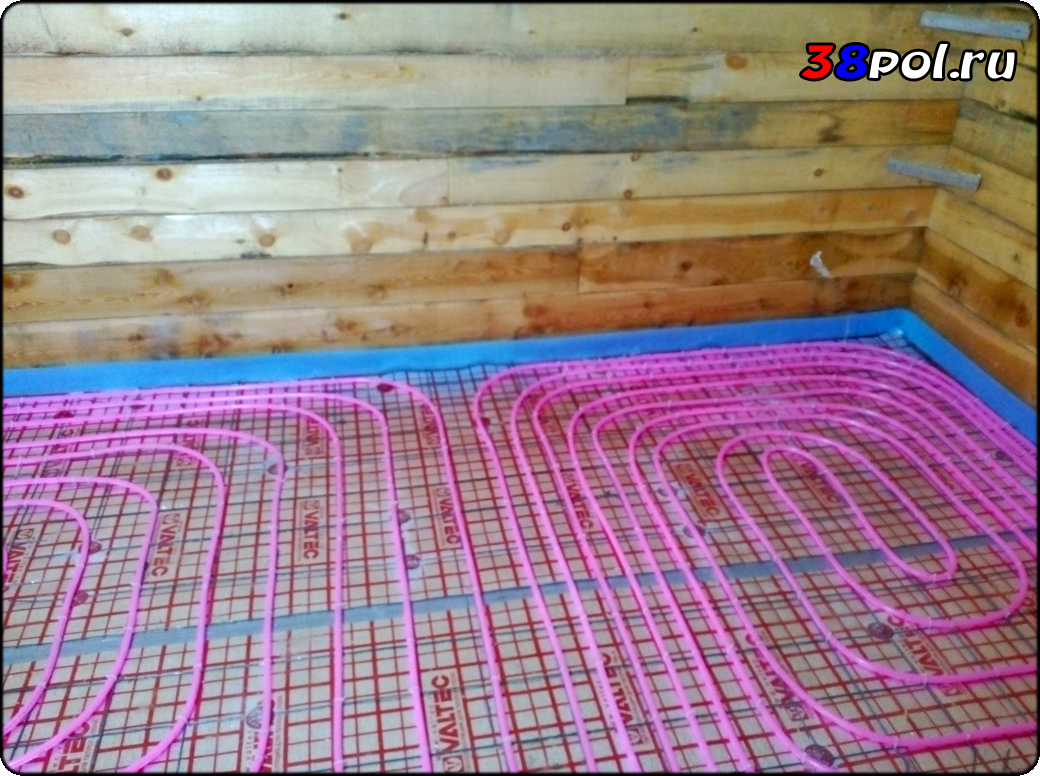

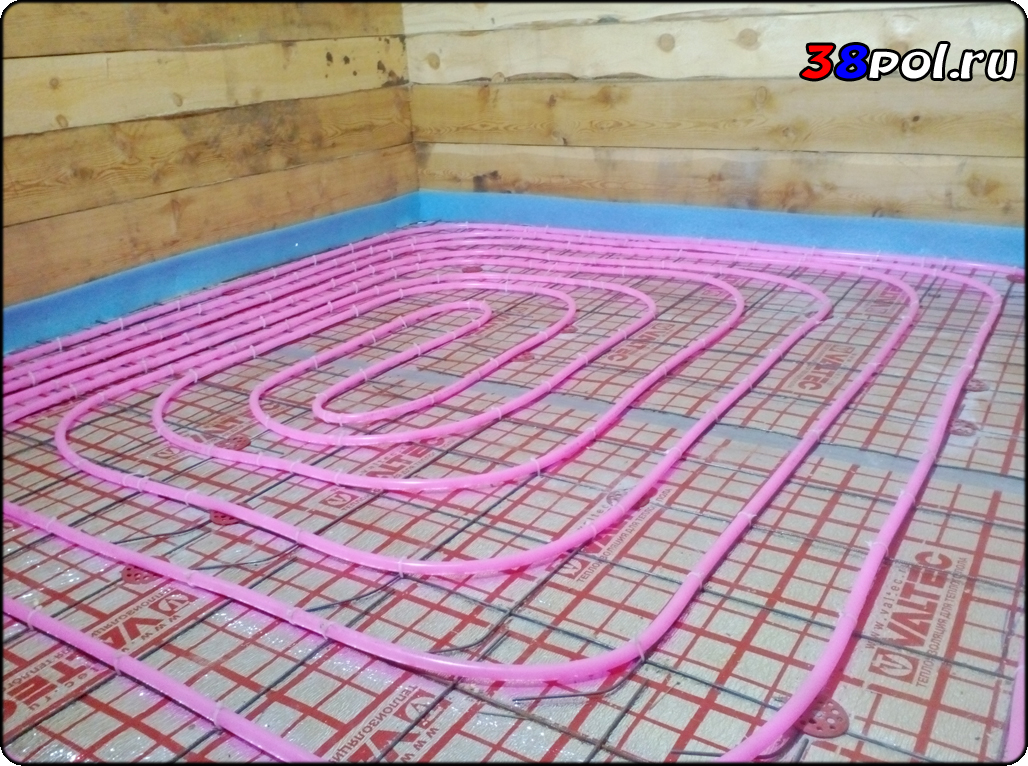

 Тёплые полы в последнем помещении, в т.ч. в помещении Душевой.

Тёплый водяной пол в бане

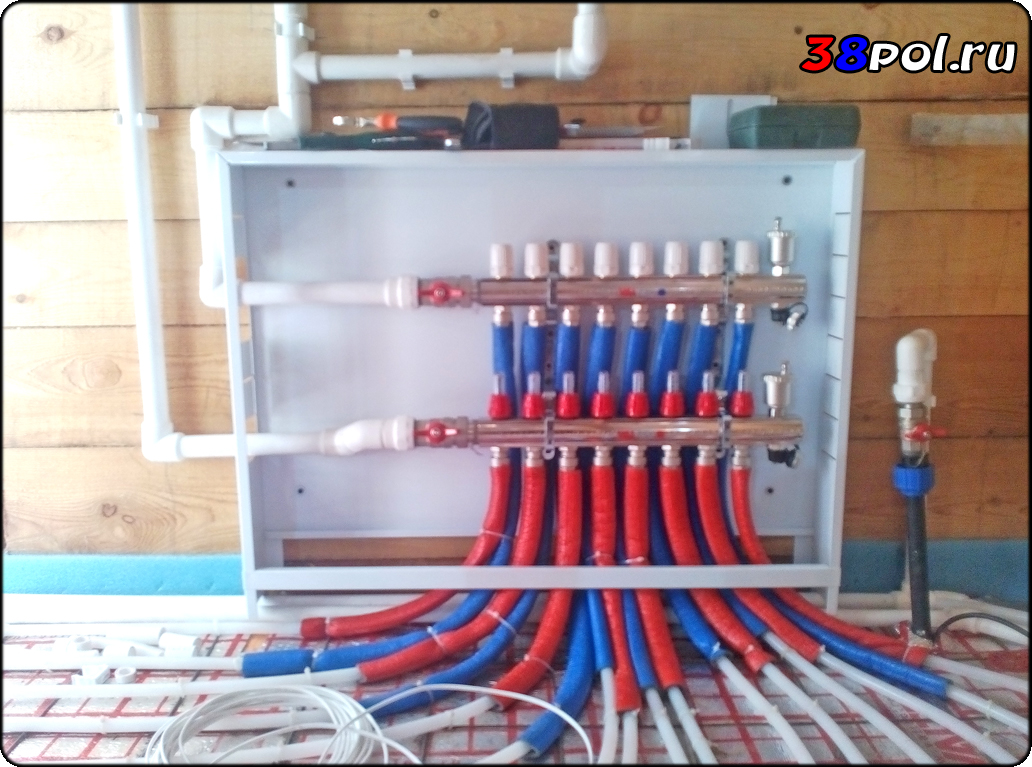

 А так выглядит обвязанный коллектор.

Грамотное планирование деления помещений на ветки тёплого пола позволяет освободить Клиента от необходимости балансировать ветки вручную.

Тёплый водяной пол в бане

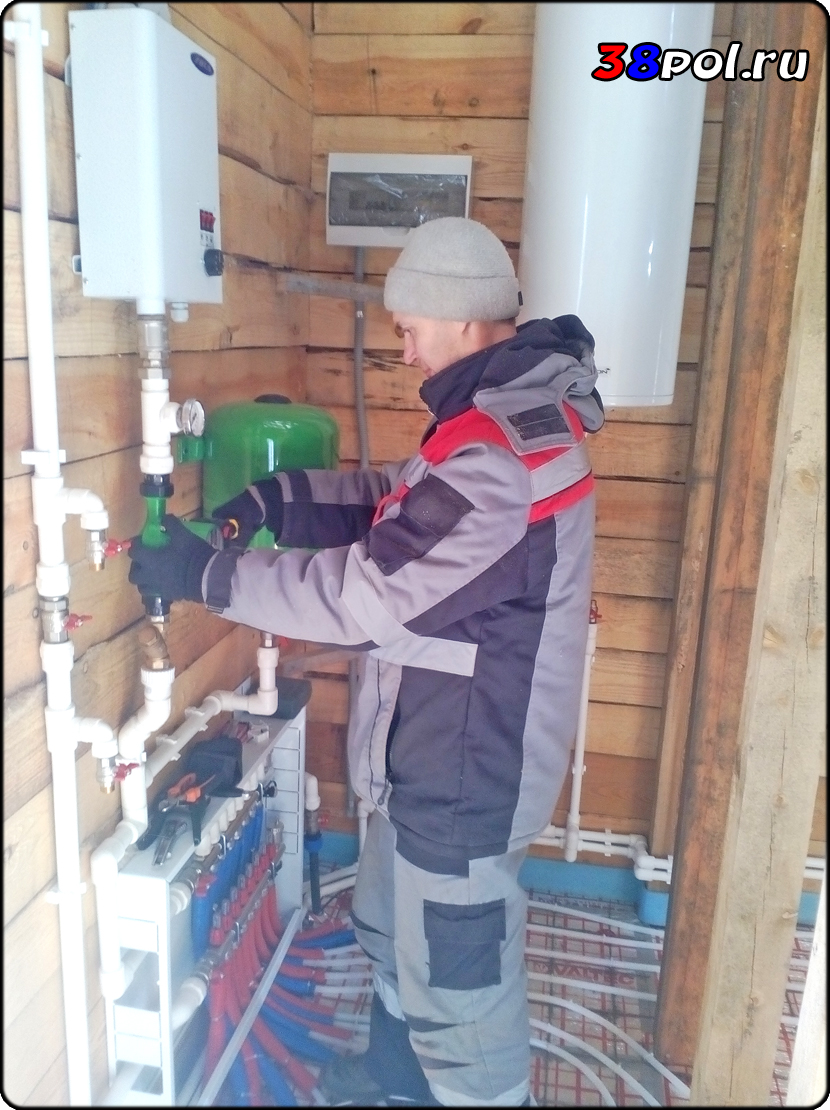

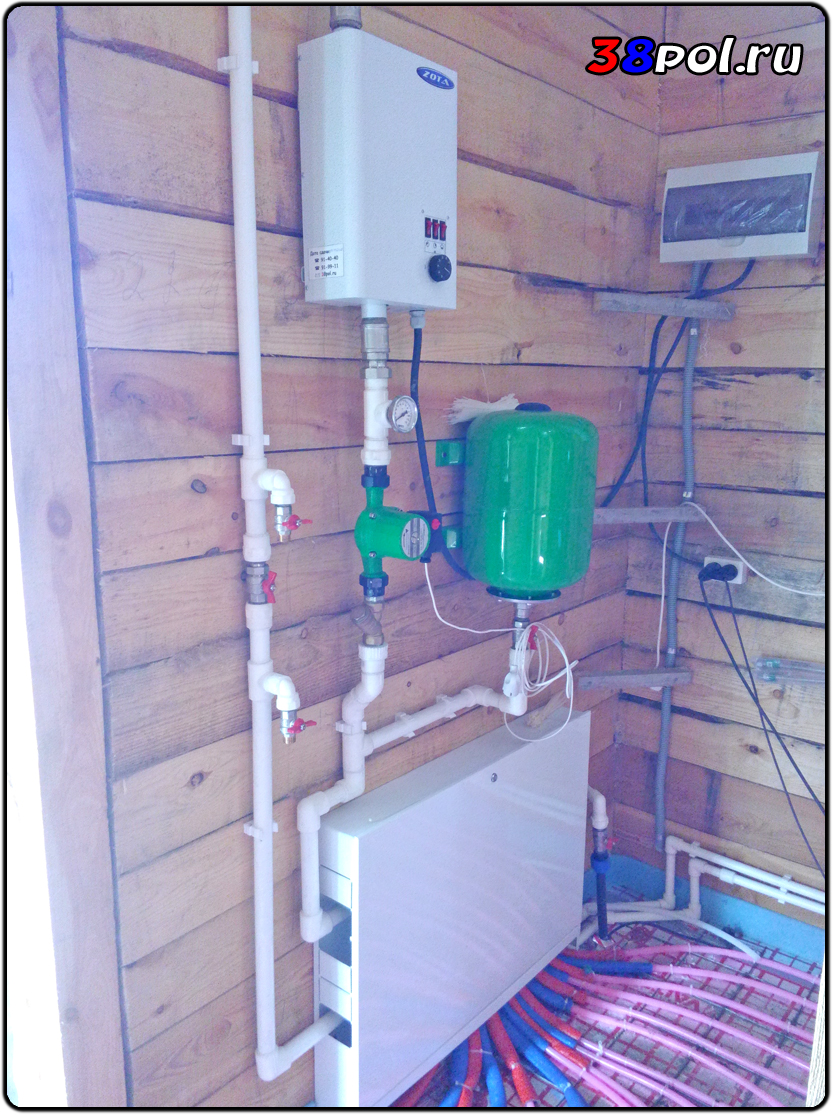

 Узел отопления завершён и наш Мастер вносит последние штрихи в свою работу.

Тёплый водяной пол в бане

 Разводка водоснабжения по всем помещениям тоже выполнена.

Выполнена Красиво и Аккуратно, но запущена будет позднее (когда тепло отопления заполнит пространство основного дома).

Тёплый водяной пол в бане

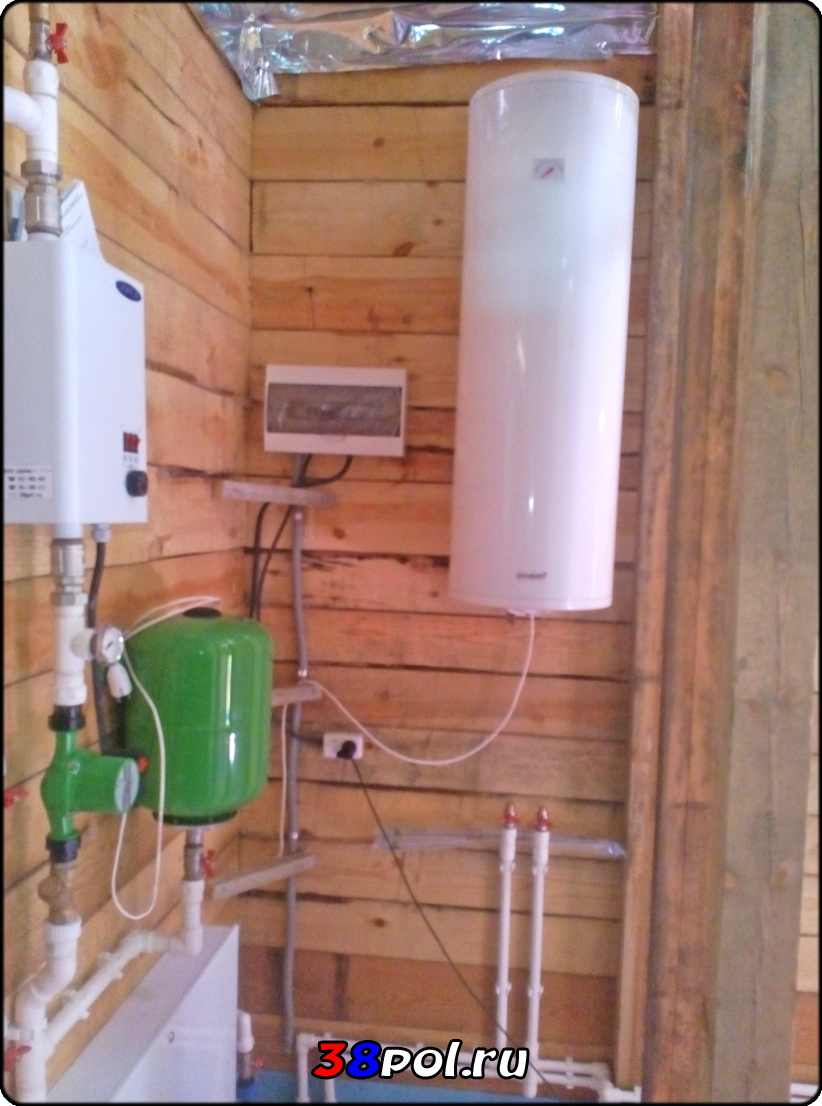

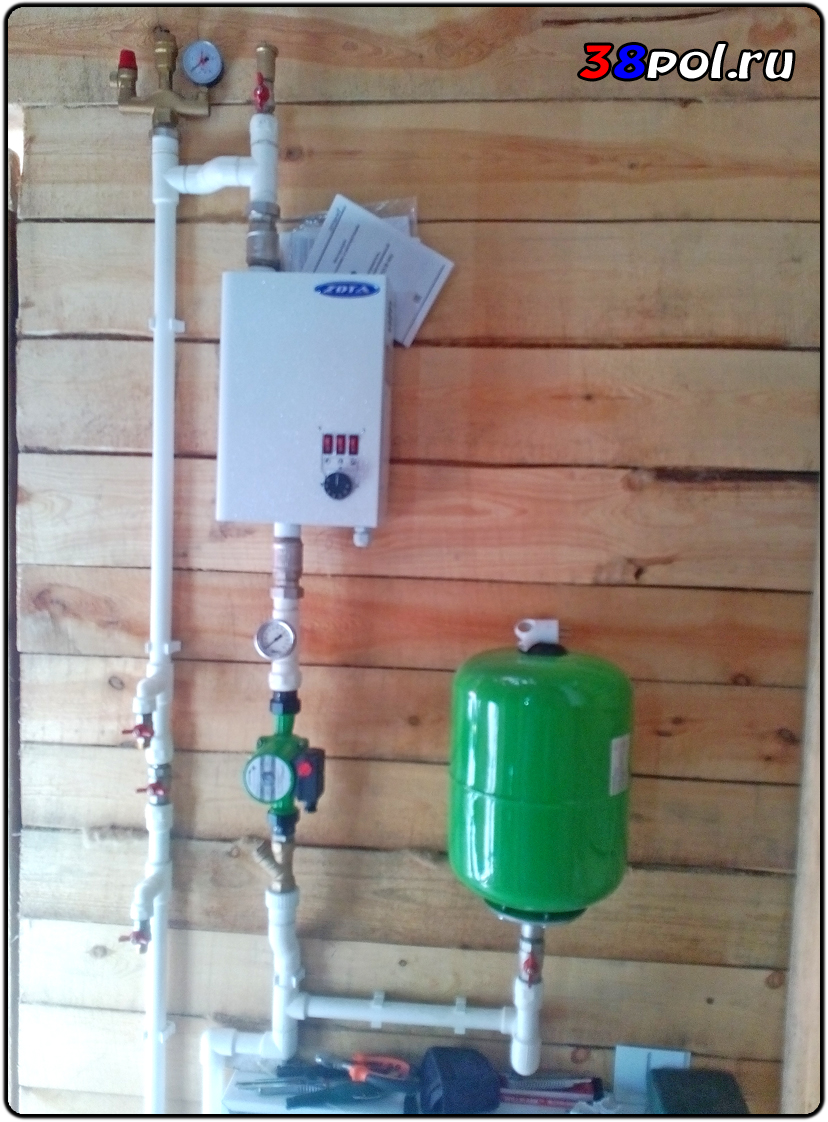

 Кратко о узле, выполненного по схеме "Простое Решение".

Тёплый водяной пол в бане

 Система отопления заполнена, ...

Тёплый водяной пол в бане

 ... опрессована и ...

Тёплый водяной пол в бане

 ... готова к работе.

Но тепло в систему Водяных Тёплых Полов следует подавать только после затвердевания бетонно-песчаной стяжки.

Тёплый водяной пол в бане

 Коллектор тёплого пола смонтирован в наружном шкафу, что придаёт дополнительный шарм узлу отопления.

А мы переходим к созданию Инженерных Коммуникаций в основном доме, но об этом Вы узнаете в наших последующих статьях:)
