 Стоимость выполненных работ: 46 000 руб.

 Стоимость материалов: 79 201 руб.

 Срок выполнения работ: 4 дня.

 Дата сдачи и запуска: 28.10.2017

Водоснабжение с рециркуляцией

Водоснабжение в частном доме. Ангарские берега

Байкальский тракт, 22 км.

Задача: сделать водоотведение и водоснабжение в двухэтажном доме с рециркуляцией горячей воды.

Водоснабжение в частном доме. Ангарские берега

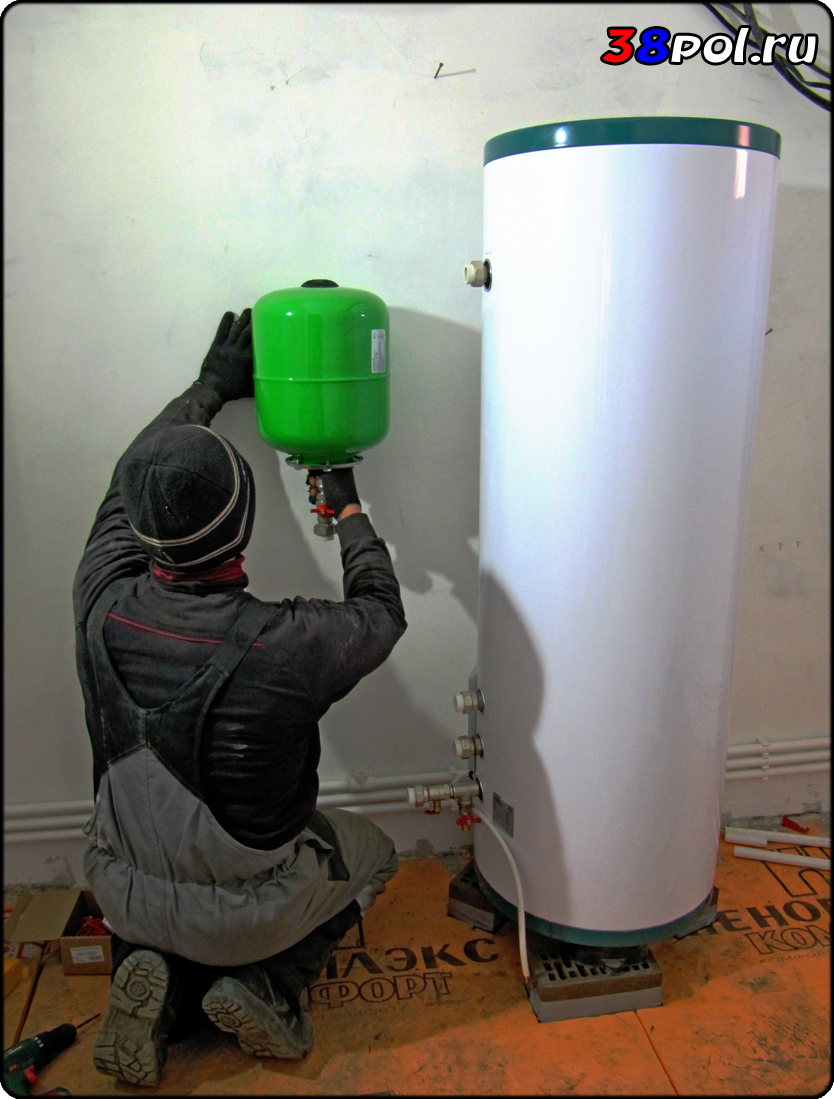

 Т.к. водонагреватель в данной системе водоснабжения мы устанавливаем на 200 литров, то для компенсации увеличения объёма воды при нагреве устанавливаем мембранный бак.

Водоснабжение в частном доме. Ангарские берега

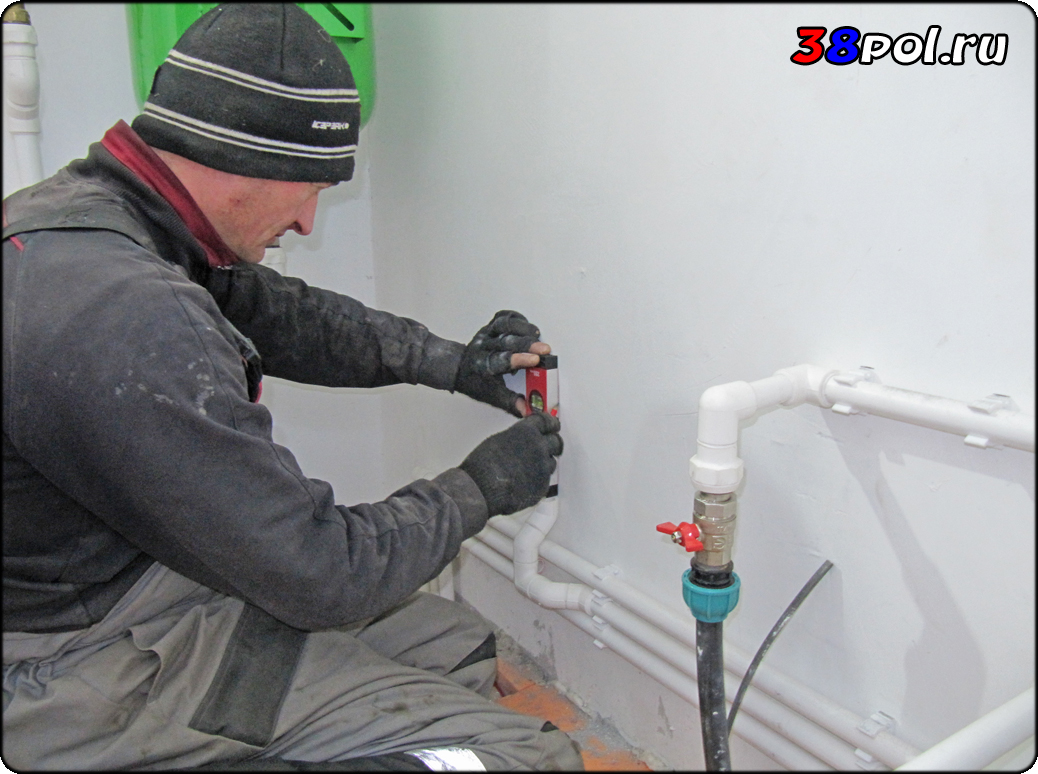

 Начало обвязки ввода воды в дом и водонагревателя с узлами для рециркуляции горячей воды.

Водоснабжение в частном доме. Ангарские берега

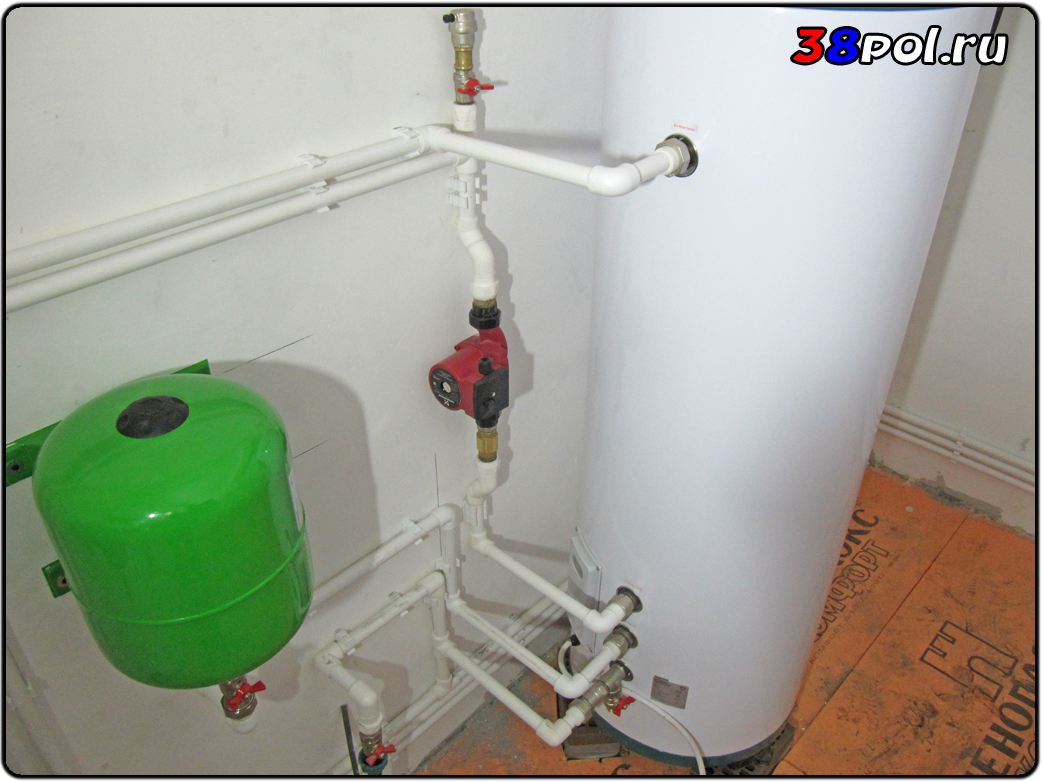

 Окончание этих работ.

Теперь кратко о рециркуляции горячей воды:

Для чего нужна рециркуляция горячей воды? - Нужна для обеспечения быстрой подачи горячей воды к любой точке её водоразбора (обычно устанавливается при большой удалённости точек водоразбора горячей воды от водонагревателя).

Из чего состоит? Система рециркуляции состоит из следующих основных элементов:

а) Двух параллельных магистралей горячей воды, закольцованных в крайних точках системы;

б) Циркуляционного насоса (обычно с обратным клапаном).

P.S. В идеале ещё крайне желателен пункт в) Водонагреватель с наличием дополнительного выхода водоразбора горячей воды (с верхней части водонагревателя). Но с наличием таких водонагревателей на рынке наблюдается дефицит:)



Водоснабжение в частном доме. Ангарские берега

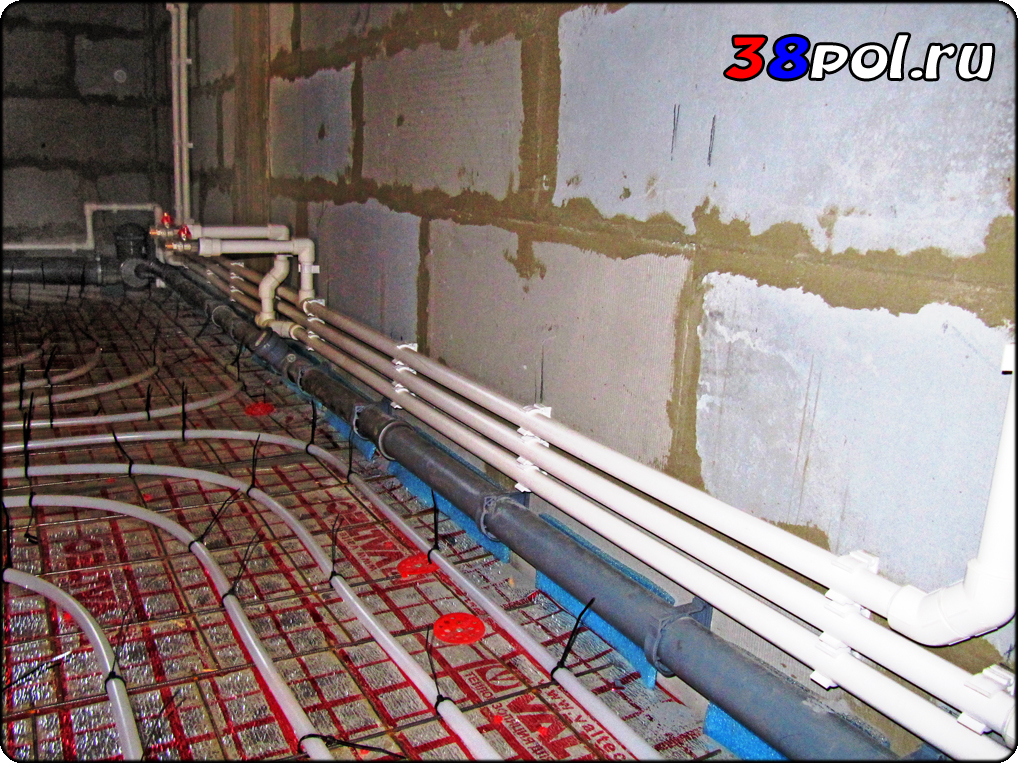

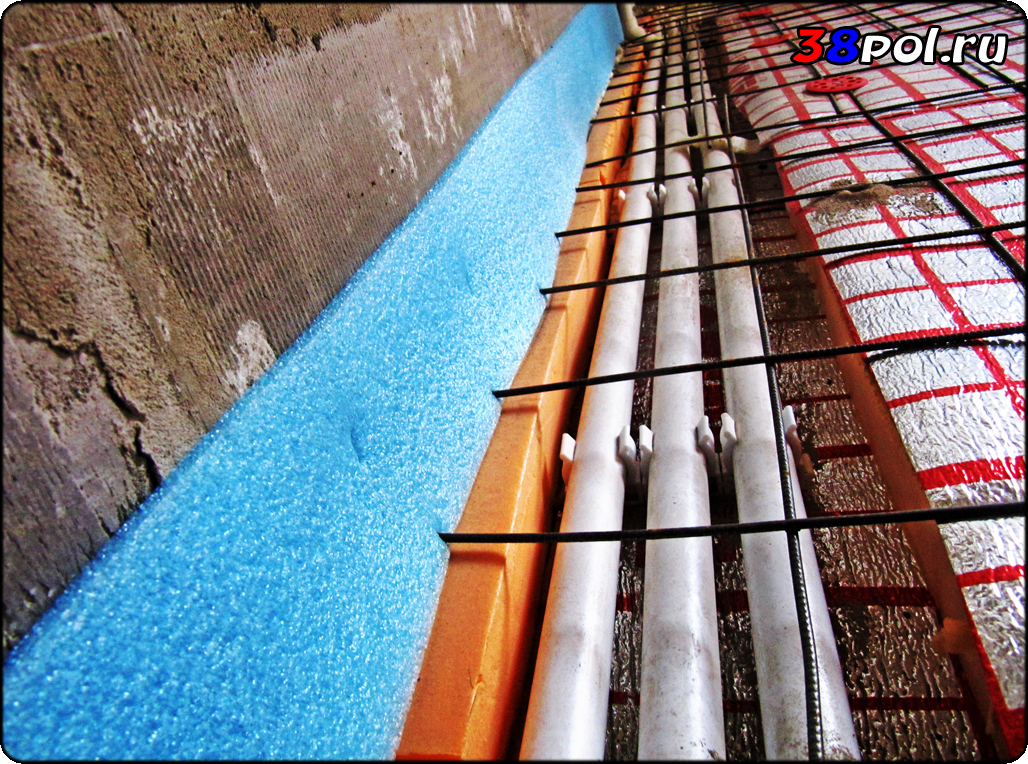

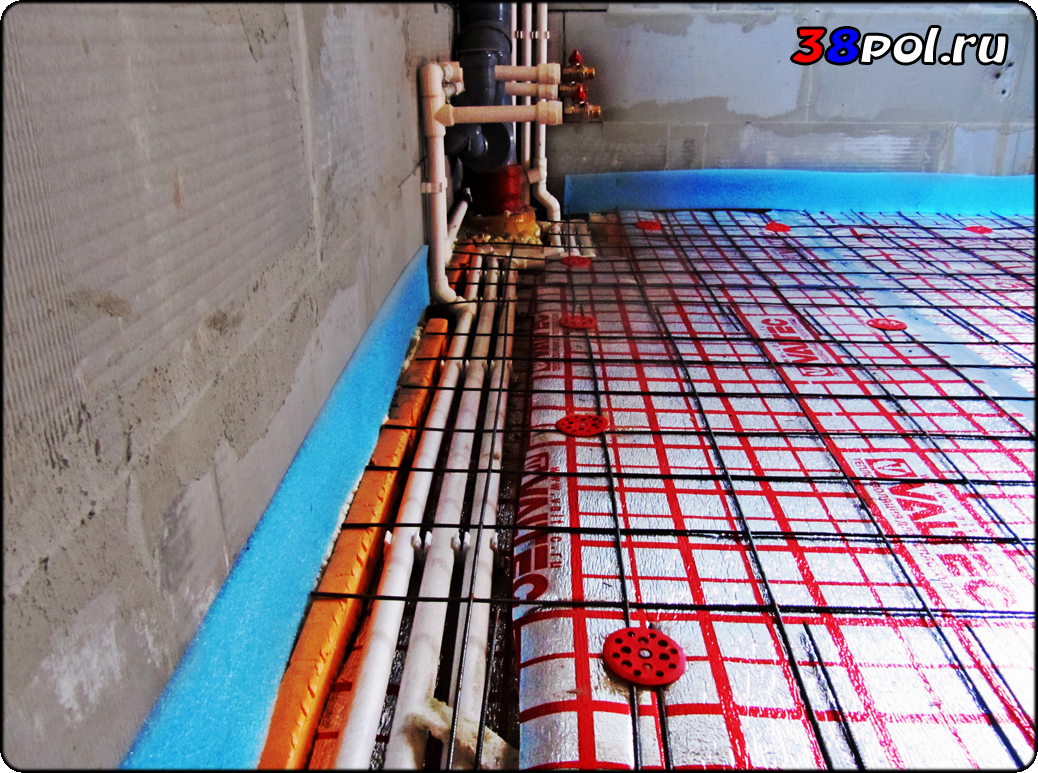

 На данном объекте используется система отопления "Тёплый (водяной) пол", поэтому по желанию Клиента часть магистралей водоснабжения прячется под будущей стяжкой.

Водоснабжение в частном доме. Ангарские берега

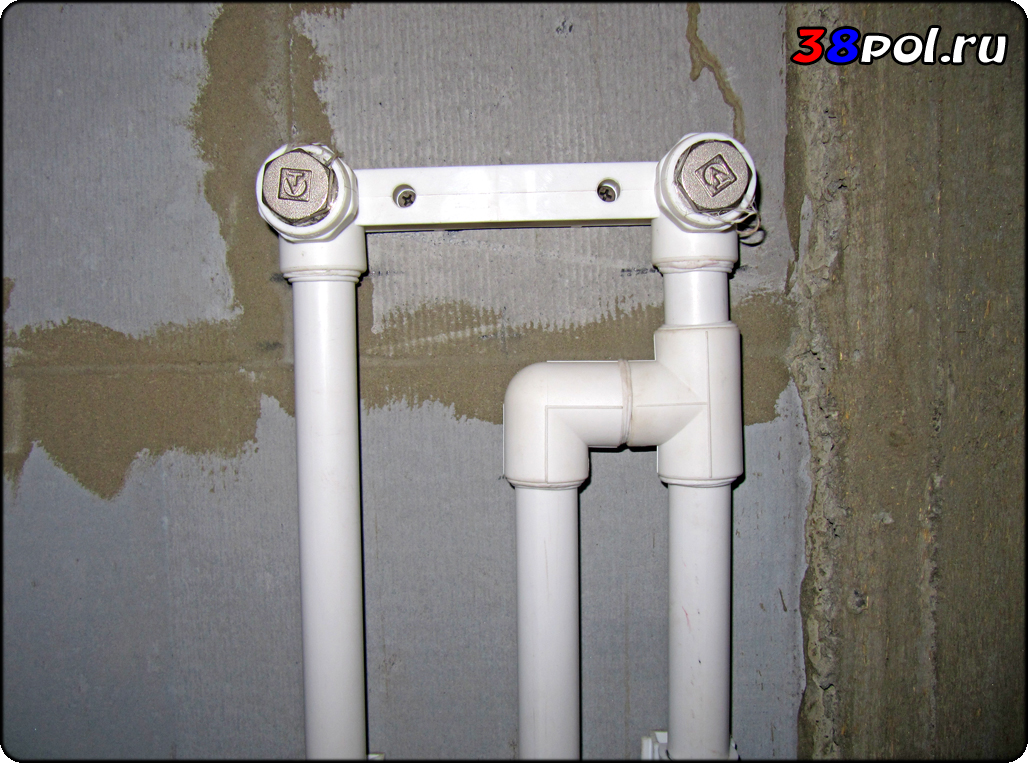

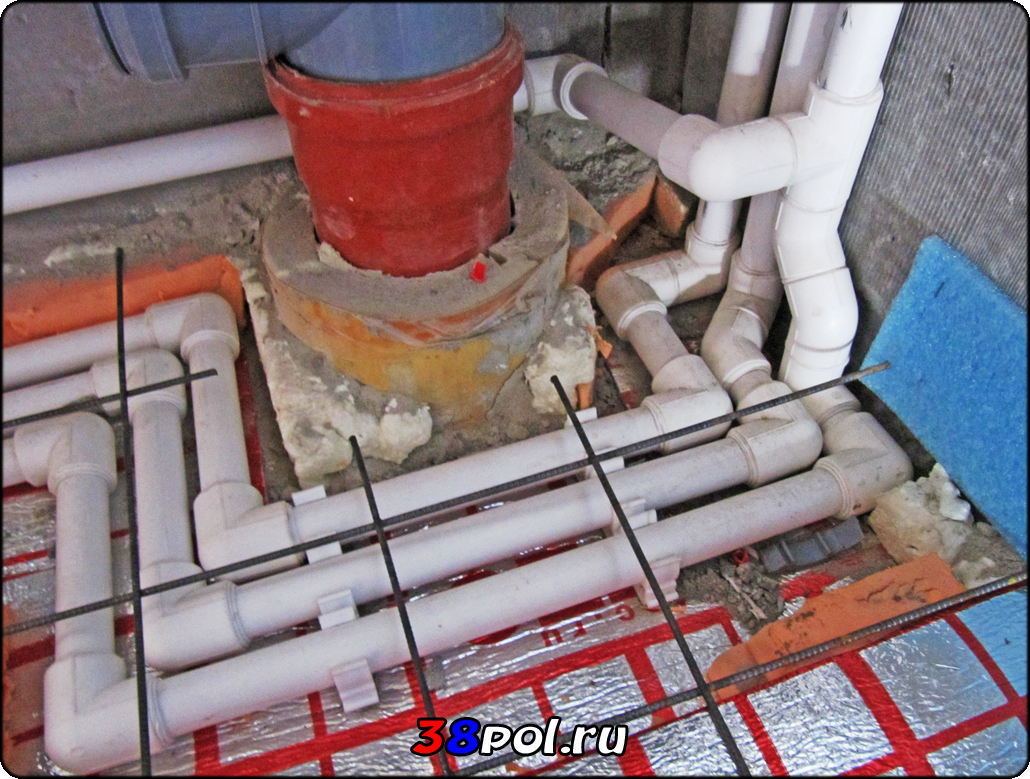

 Так выглядит первая точка закольцовывания системы рециркуляции в нашем случае...

Водоснабжение в частном доме. Ангарские берега

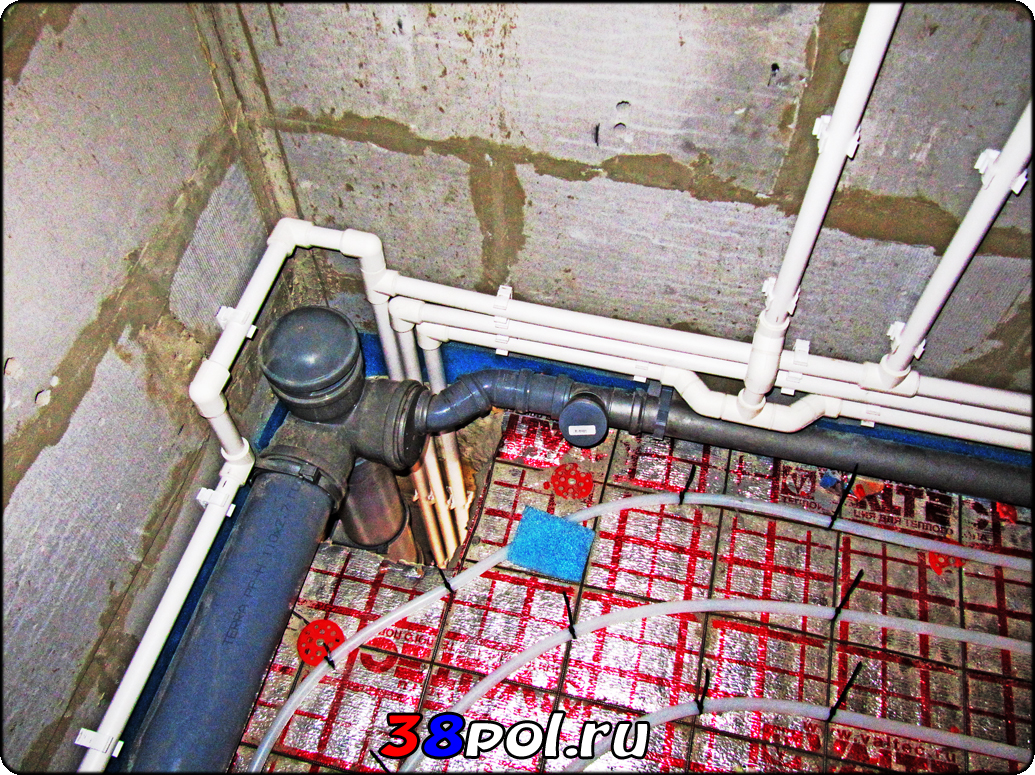

 ... А так выглядит вторая:)

PS Вообще-то это точка располагается в сан/узле первого этажа, который мы благополучно забыли отфотографировать :) Если не считать эту фотографию:)

Водоснабжение в частном доме. Ангарские берега

 Особенностью монтажа систем водоснабжения является наличие большого количества переходов (хотя и в системах отопления такое тоже случается:)).

Водоснабжение в частном доме. Ангарские берега

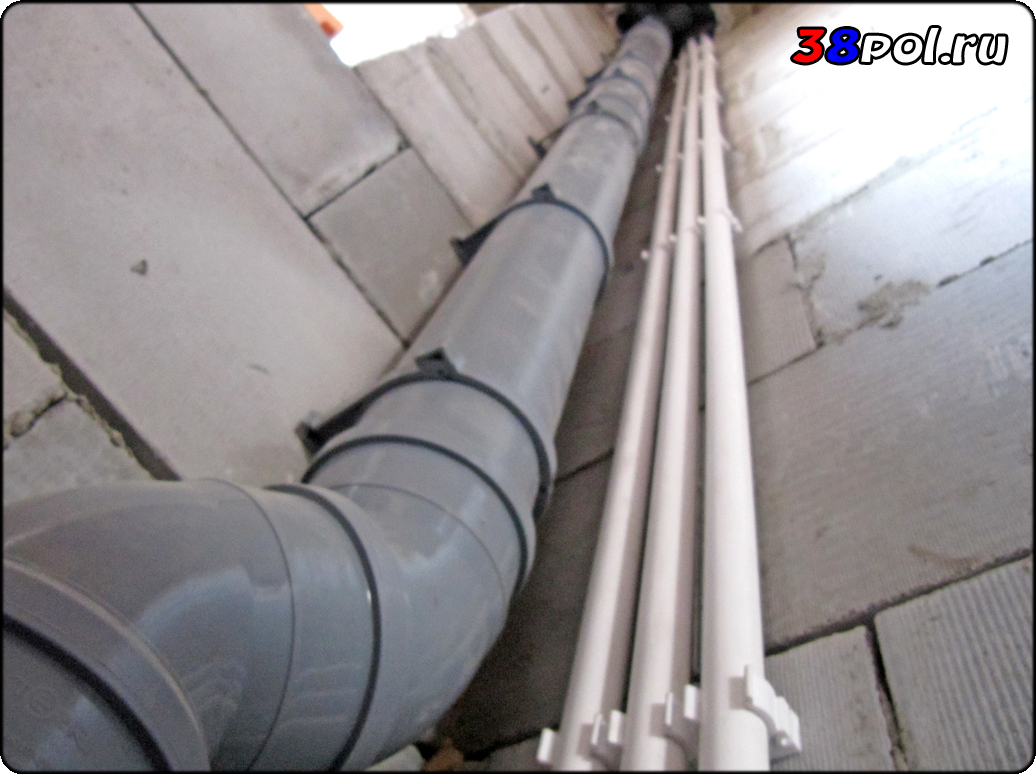

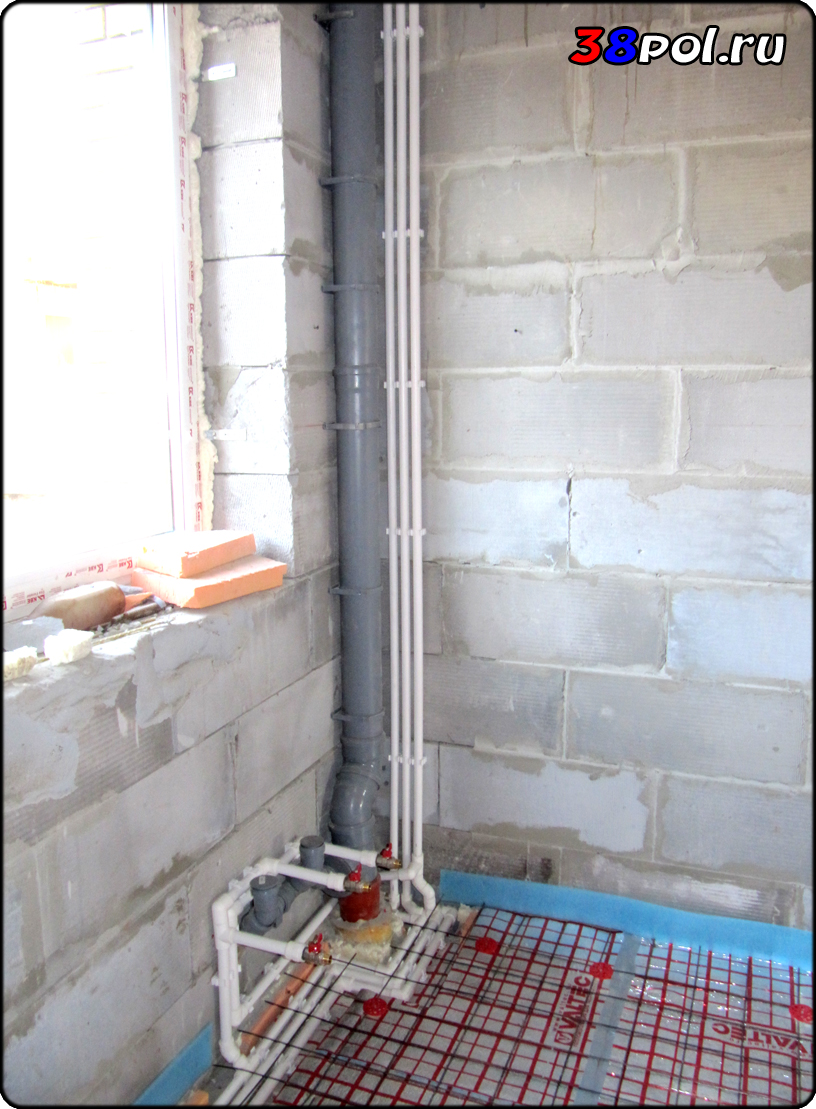

 Внешний вид стояков водоотведения и водоснабжения, сфотографированные с необычного ракурса:)

Водоснабжение в частном доме. Ангарские берега

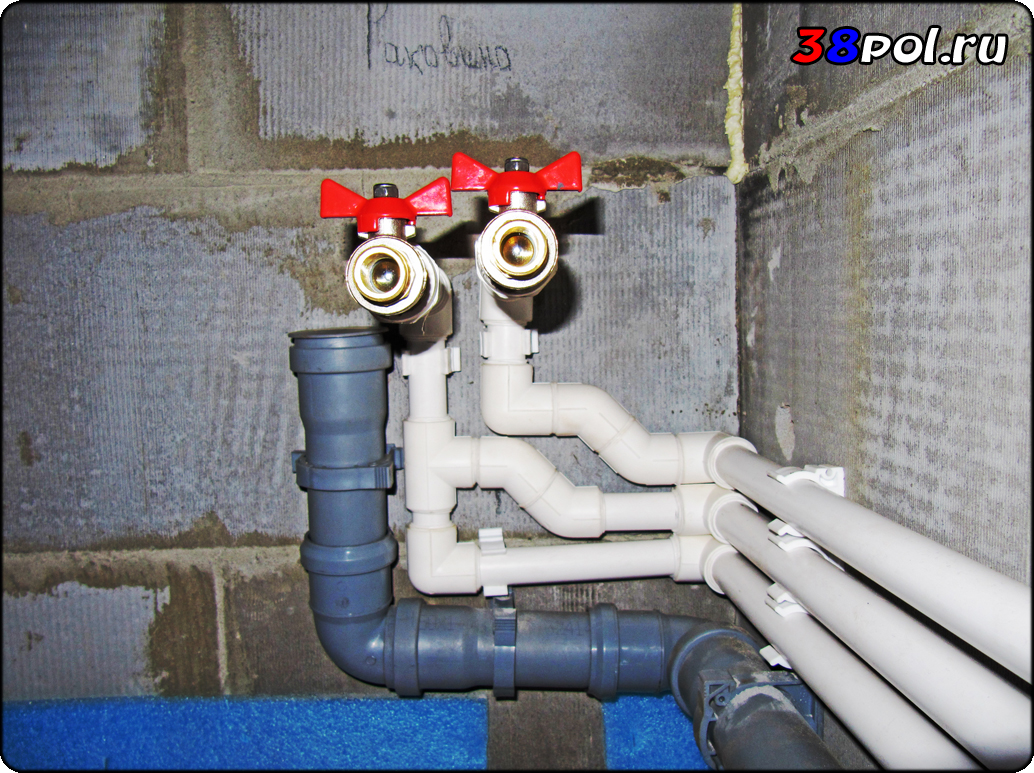

 Разводка воды на кухне выполнена.

Водоснабжение в частном доме. Ангарские берега

 Тоже с другого ракурса:)

Водоснабжение в частном доме. Ангарские берега

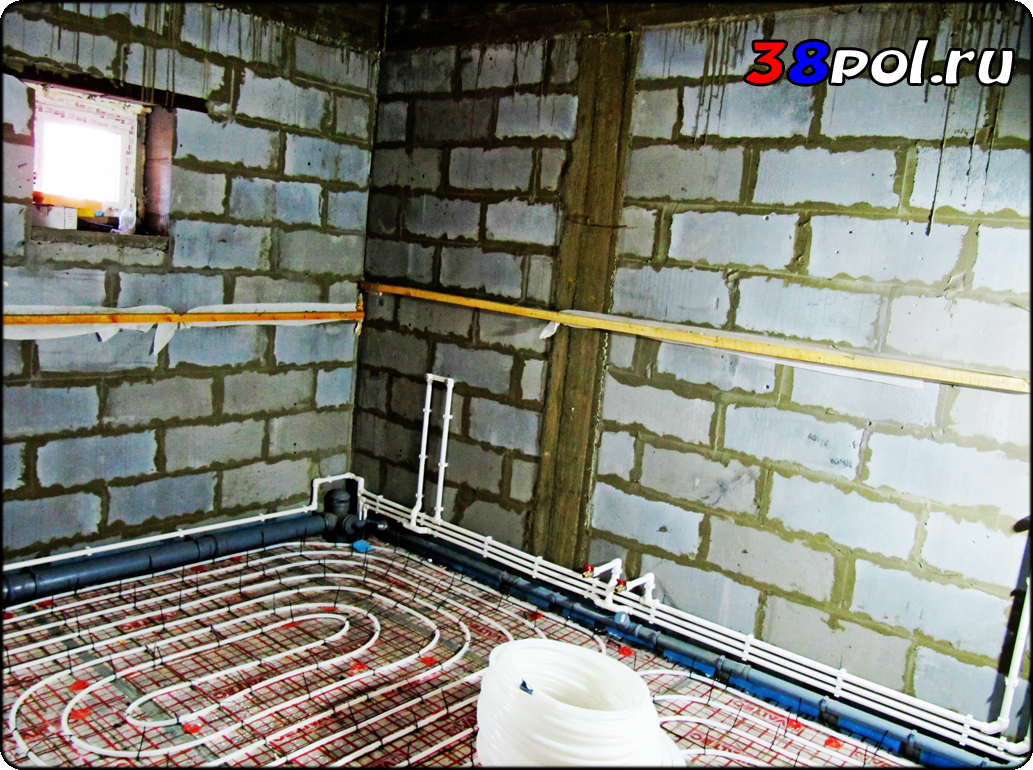

 И общий вид кухни:).

Водоснабжение в частном доме. Ангарские берега

 И, наконец, сан/узел второго этажа:

а) Место подъёма стояков;

Водоснабжение в частном доме. Ангарские берега

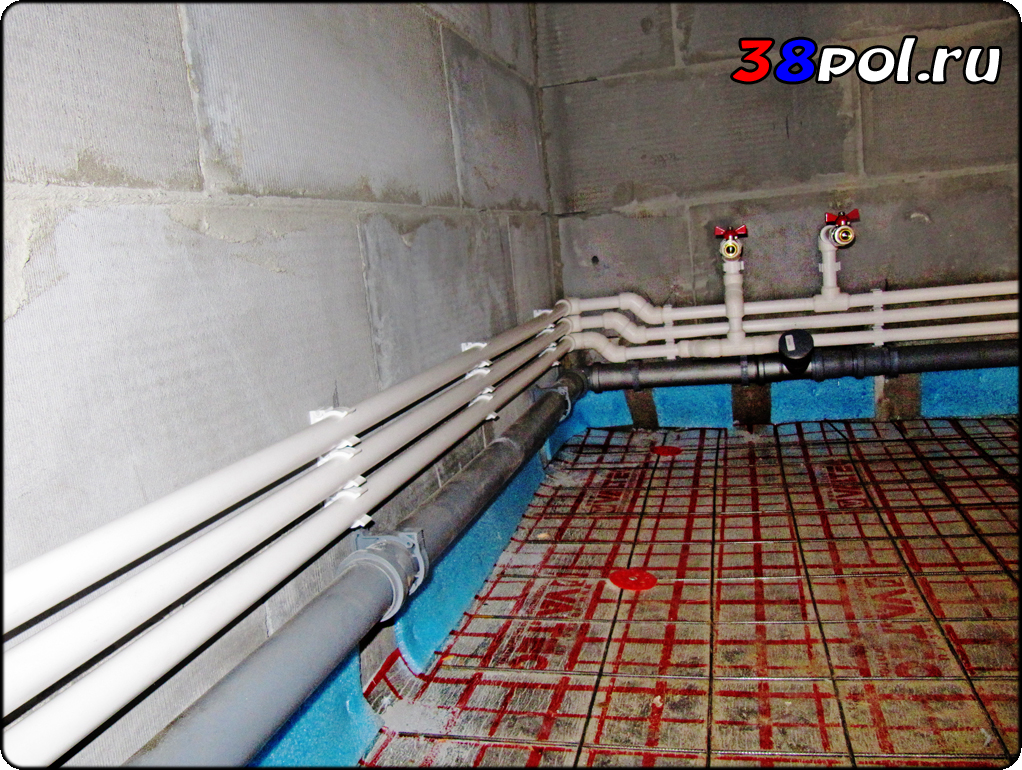

 б) разводка вдоль продольной стены;

Водоснабжение в частном доме. Ангарские берега

 в) общий вид.

Водоснабжение в частном доме. Ангарские берега

 P.S. И, напоследок, в конце статьи размещаем найденную фотографию сан/узла первого этажа:)
