 Стоимость выполненных работ: 176 600 руб.

 Стоимость материалов: 349 781 руб.

 Срок выполнения работ: 15 дней.

 Дата сдачи и запуска: 17.04.2018

Инженерные коммуникации под ключ в Иркутске

 Наступила весна.

Уходит холод и рачительные хозяева начинают благоустраивать свои дома.

Инженерные коммуникации под ключ в Иркутске

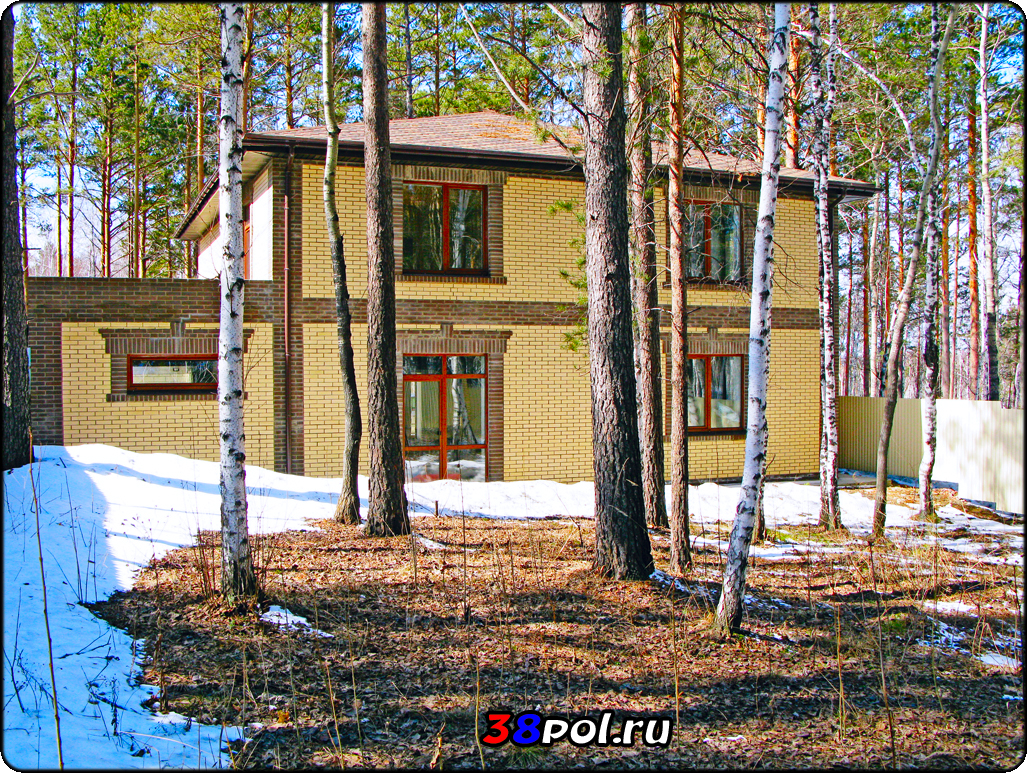

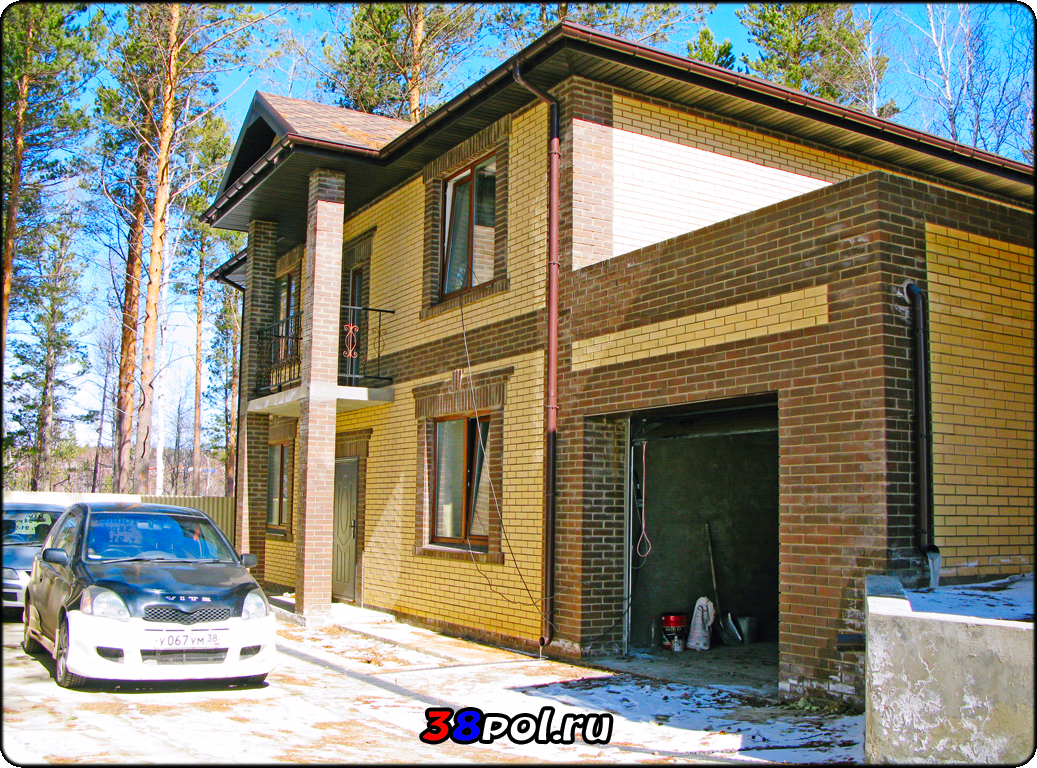

 Этот прекрасный дом, расположенный в уютном месте на Байкальском тракте, становится новым местом приложения наших Знаний, Умений и Ответственности.

Задача:

1) смонтировать комбинированное отопление на общей площади примерно 250 м2 (тёплые водяные полы на первом этаже, радиаторы на втором);

2) сделать разводку водоснабжения с рециркуляцией в трёх санузлах и кухне;

3) выполнить устройство внутреннего водоотведения к существующим стоякам.



Инженерные коммуникации под ключ в Иркутске

 Вокруг нас прекрасная природа, лёгкие вдыхают чистый весенний воздух и мы с прекрасным настроением приступаем к Делу!

Инженерные коммуникации под ключ в Иркутске

 Первым этапом мы, как и всегда, осуществляем нехитрый, но важный и ответственный этап скруток и герметизации всех соединений узла и инженерных систем.

PS Несмотря на весну, в доме холодно, да и на улице завьюжила прощальная в этом году метель, поэтому мы трудимся в зимней форме, в которой тепло и уютно:)

Инженерные коммуникации под ключ в Иркутске

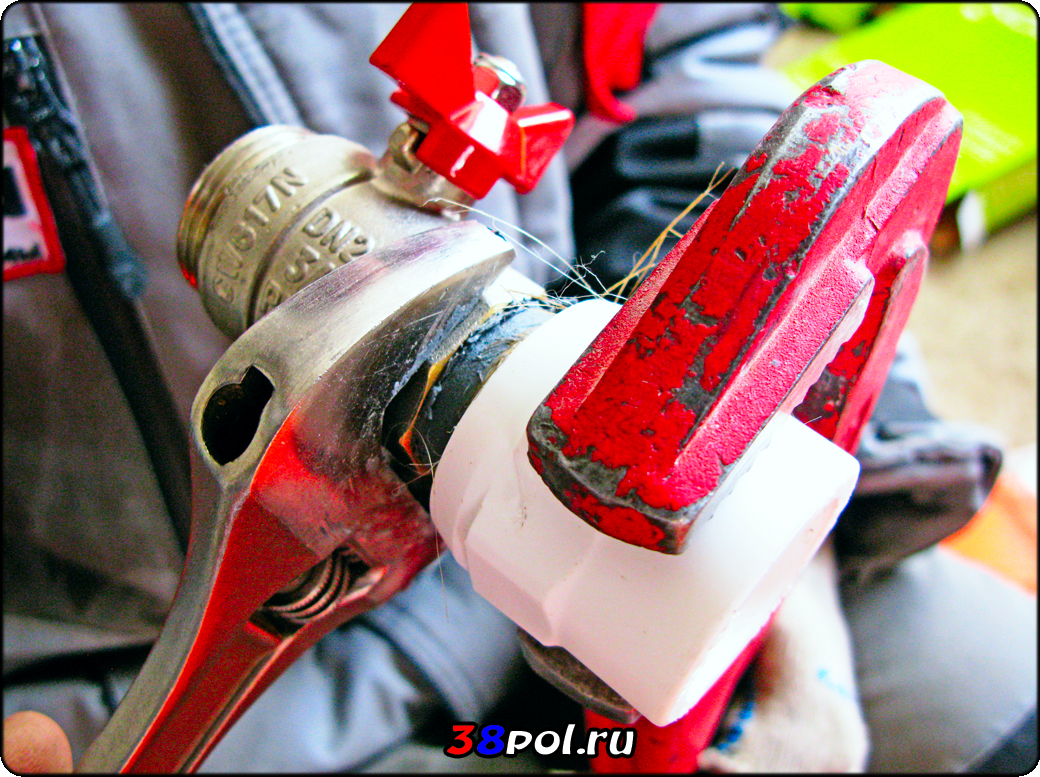

 Так этот процесс выглядит в ближайшем рассмотрении.

Инженерные коммуникации под ключ в Иркутске

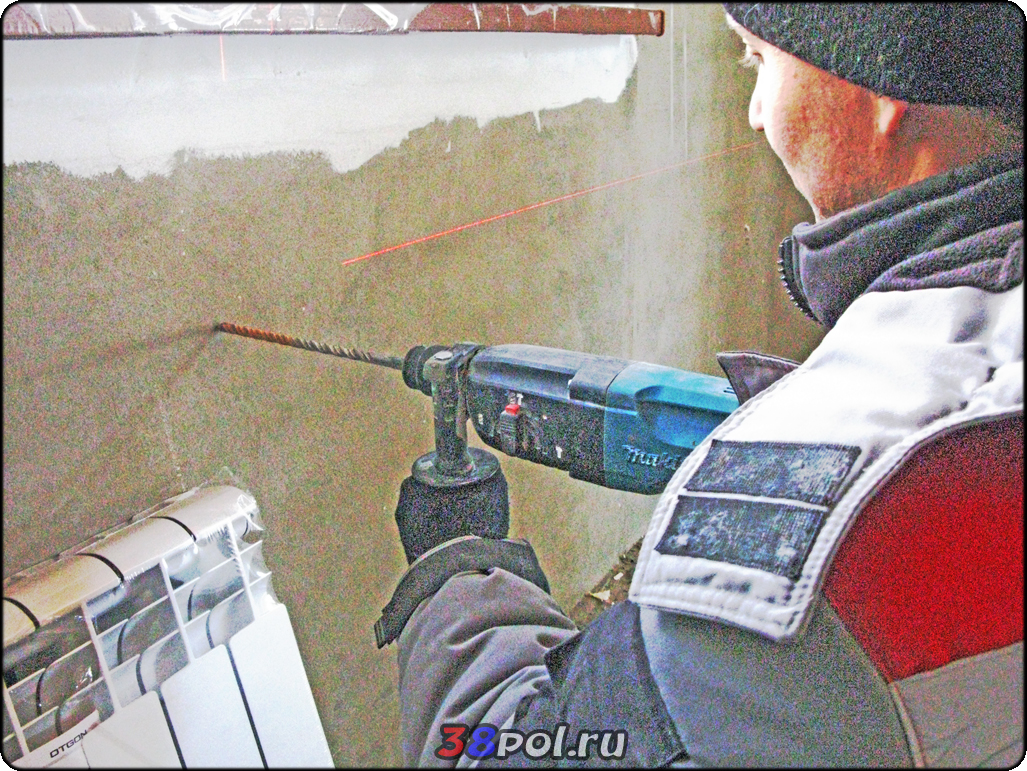

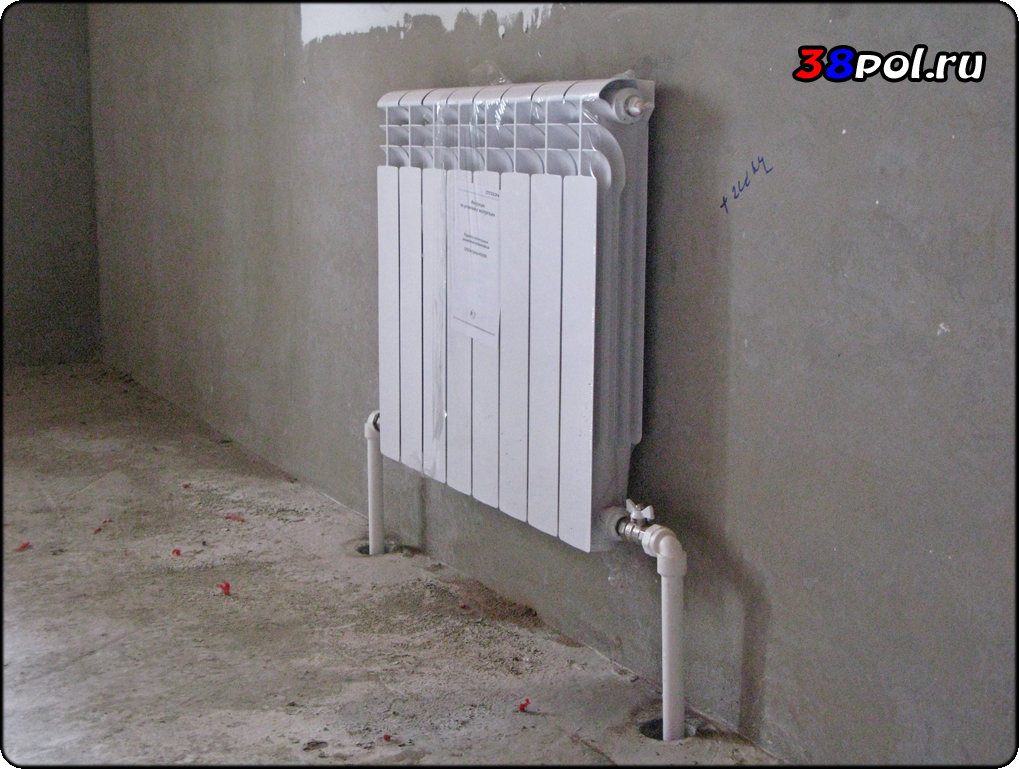

 Далее производим навеску всех радиаторов.

Инженерные коммуникации под ключ в Иркутске

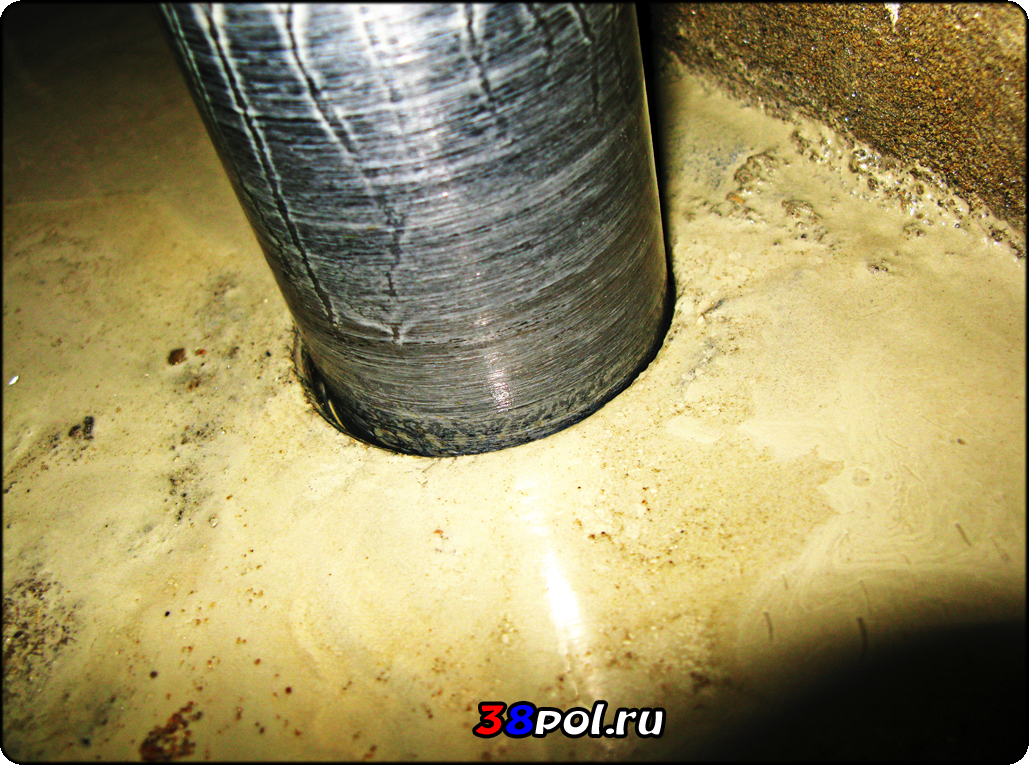

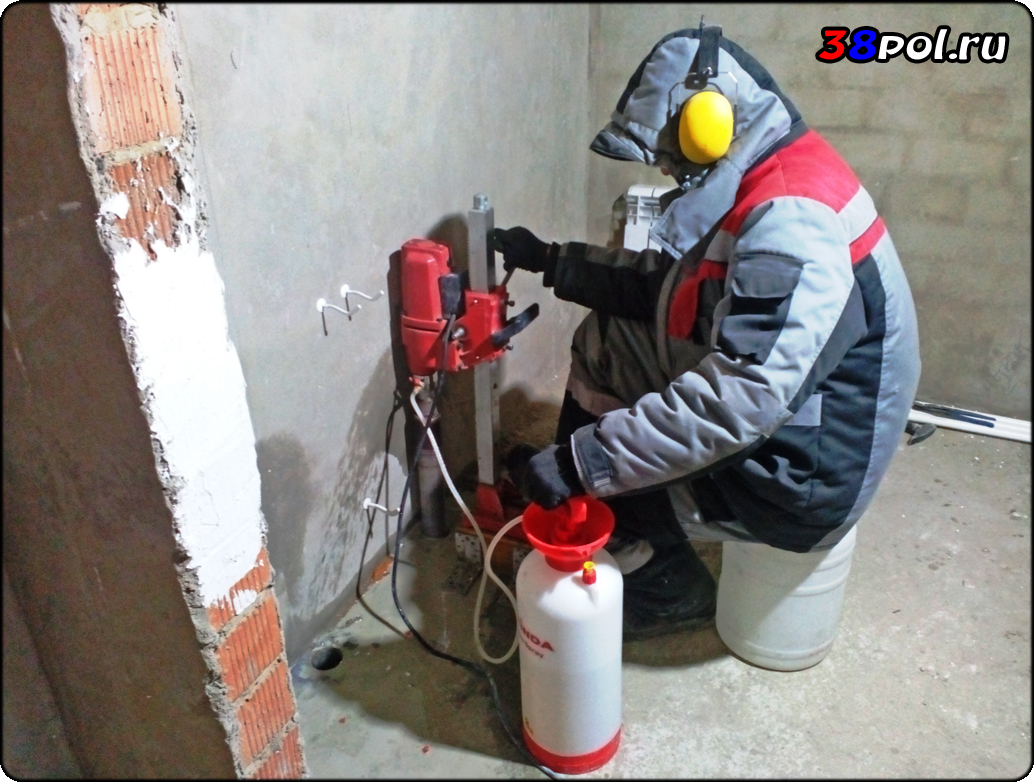

 Магистрали всех радиаторов второго этажа проходят под потолком первого этажа, поэтому только под них мы осуществили алмазное бурение двадцати технологических отверстий (всего на этом объекте мы сделали 23 таких отверстия общей длиной более 3,5 метров).

PS Для обеспечения комфорта в работе все наши Мастера снабжены индивидуальными средствами защиты.

Инженерные коммуникации под ключ в Иркутске

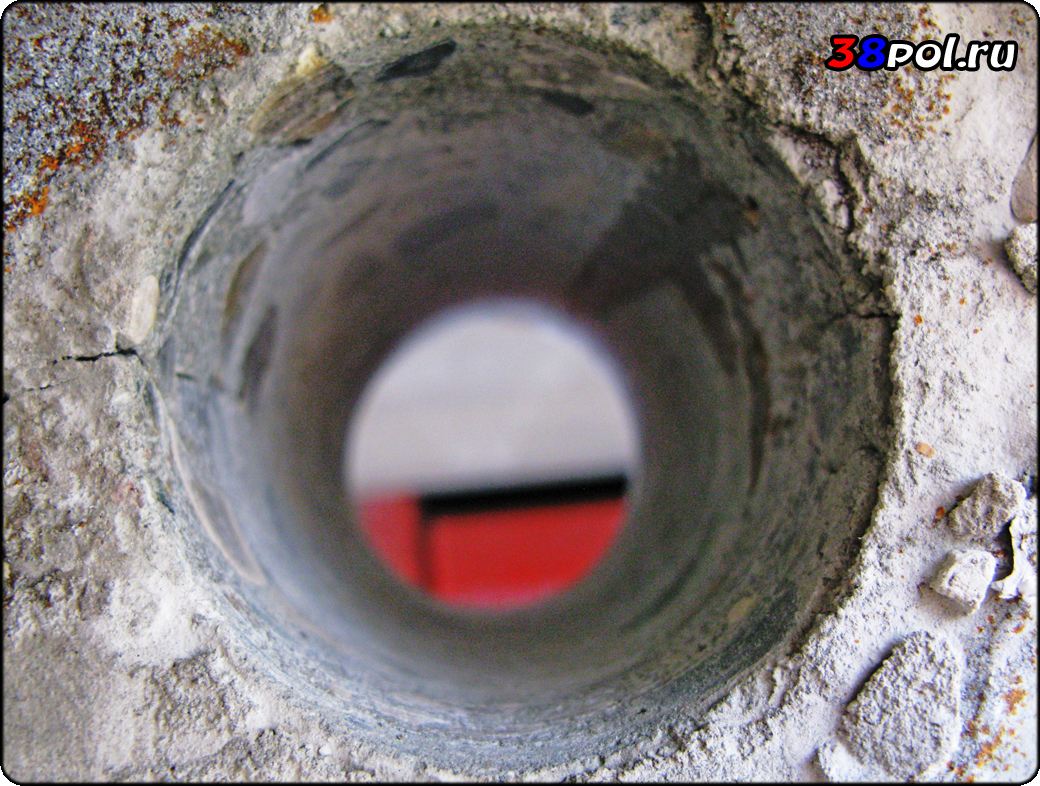

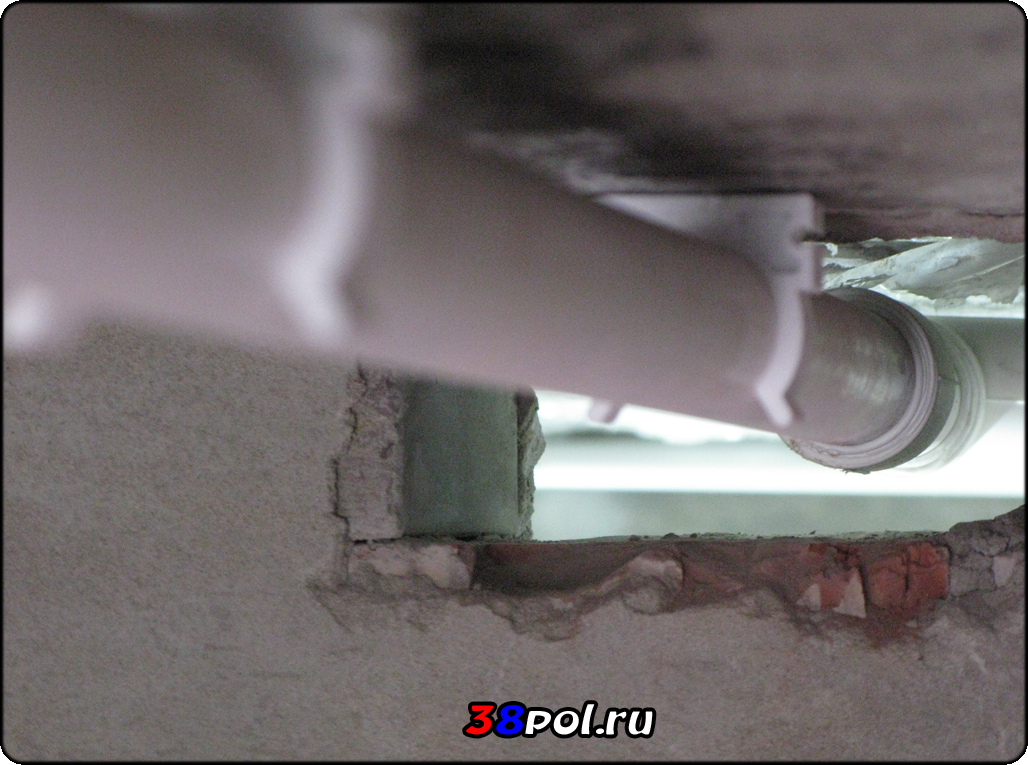

 Так выглядит данный этап при ближайшем рассмотрении и ...

Инженерные коммуникации под ключ в Иркутске

 ... так выглядит готовый результат!

Инженерные коммуникации под ключ в Иркутске

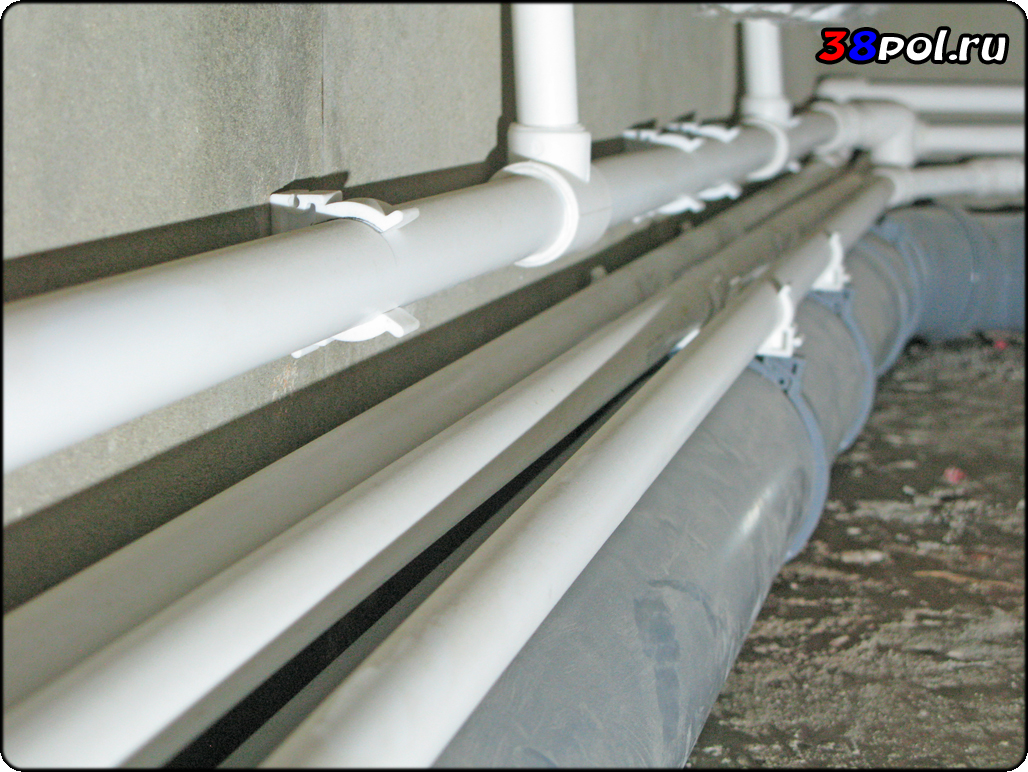

 Полностью подготовившись к процессу, наш Мастер прокладывает клики (опоры) под магистрали труб отопления для своего коллеги.

Инженерные коммуникации под ключ в Иркутске

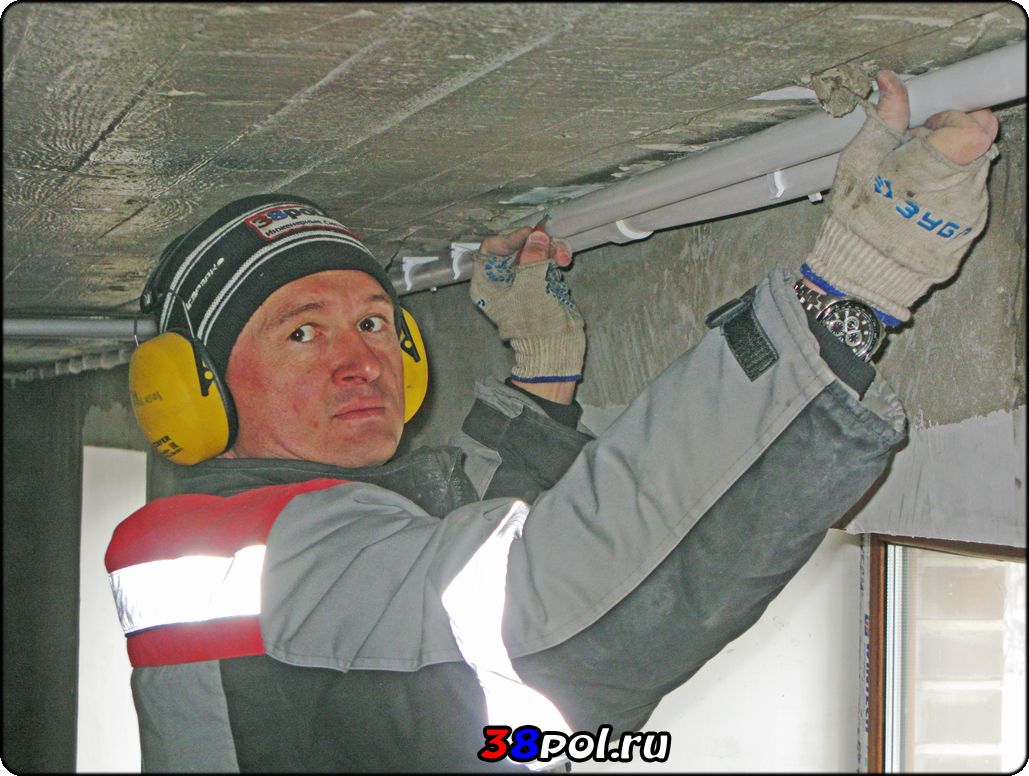

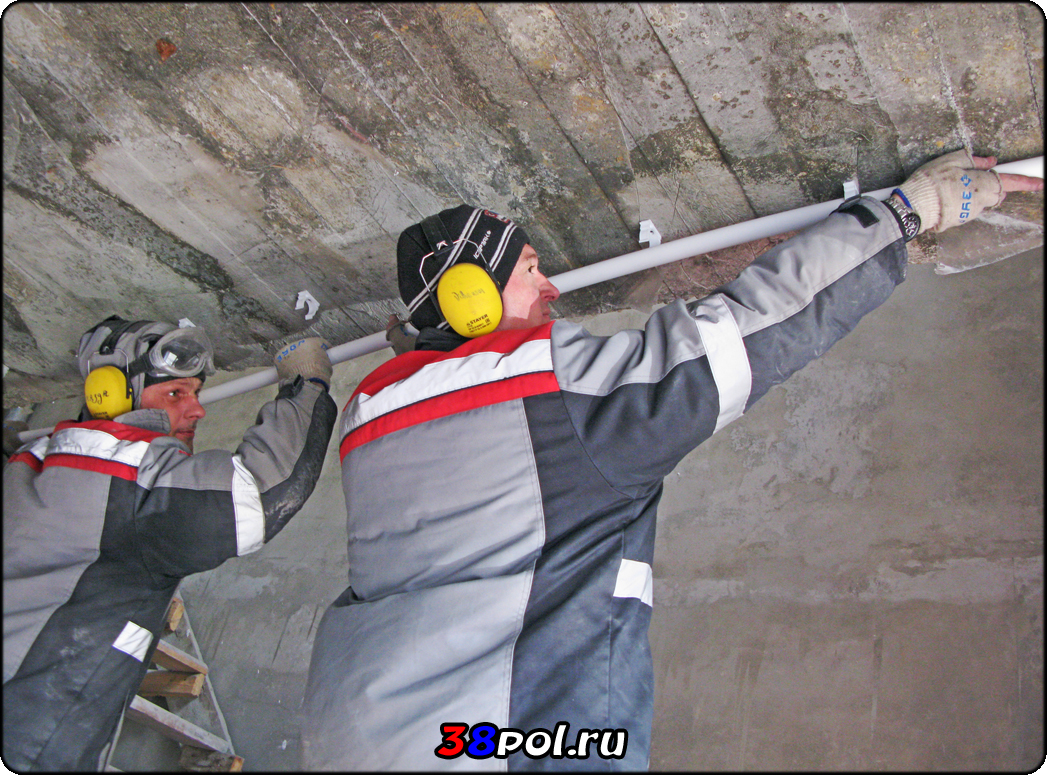

 Благодаря слаженной работе, не отвлекаясь на навеску кликов, другой наш Специалист прокладывает магистрали радиаторного отопления второго этажа.

Инженерные коммуникации под ключ в Иркутске

 В редких случаях, когда в этом возникает необходимость, мы призываем на помощь друга-напарника:)

Инженерные коммуникации под ключ в Иркутске

 Процесс создания отопления второго этажа в самом разгаре.

PS Бесспорно, на втором этаже данного дома так и просится устройство тёплых полов по аналогии с первым этажом, но, после осознанного обдумывания, выбор клиентов пал на вариант обогрева второго этажа радиаторами.

Инженерные коммуникации под ключ в Иркутске

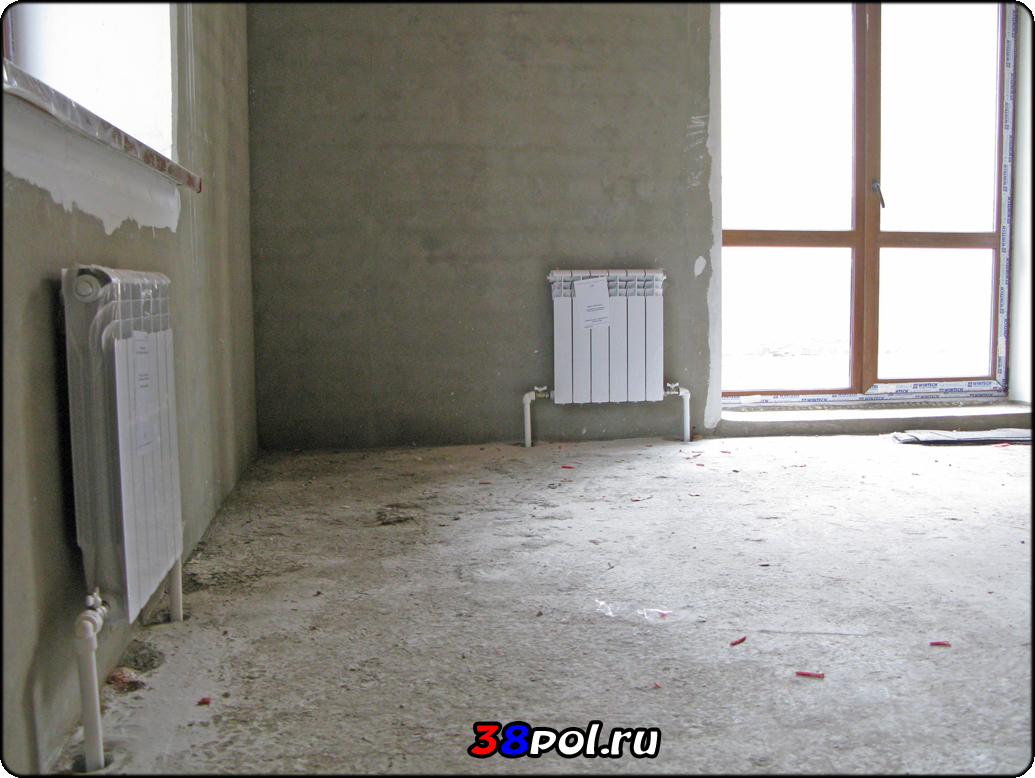

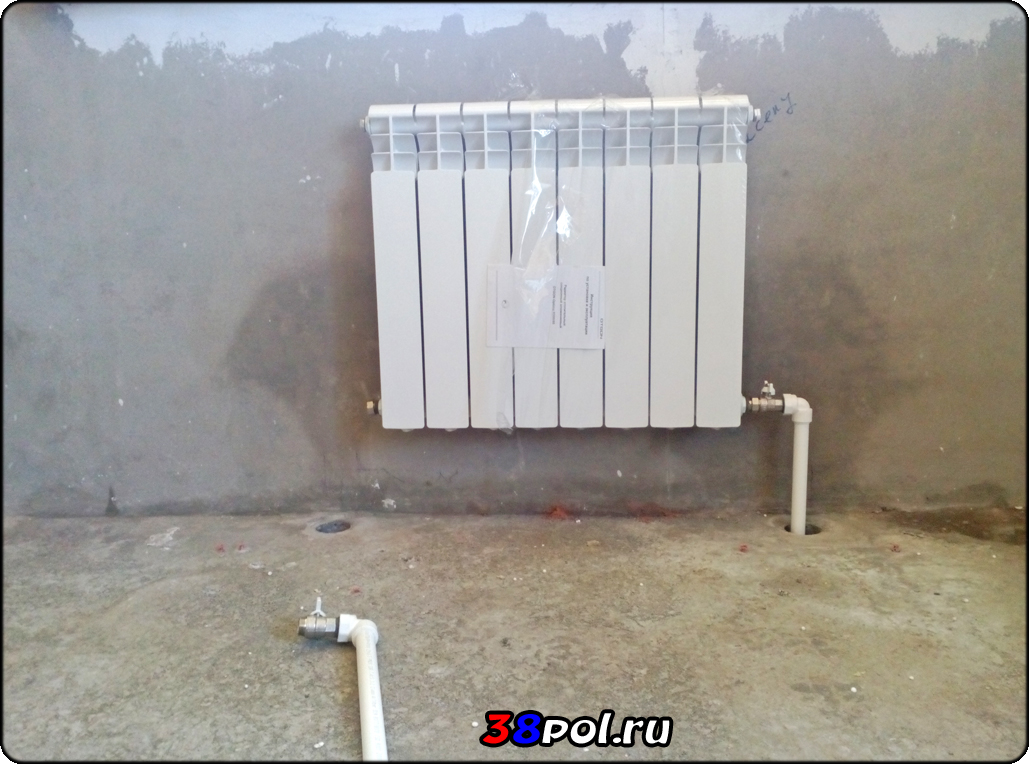

 Отопление второго этажа готово!

Инженерные коммуникации под ключ в Иркутске

 Так как в данной системе отопления используется специализированный антифриз, то выбор для запорно-регулировочной арматуры радиаторов пал на шаровые краны с накидной гайкой, как более надёжно зарекомендовавшие себя в работе в такой системе.

Инженерные коммуникации под ключ в Иркутске

 Наличие в каждом сан/узле инсталляций под навесные унитазы диктует нам следующий этап в проведении работ: монтаж разводки водоснабжения и водоотведения.

Инженерные коммуникации под ключ в Иркутске

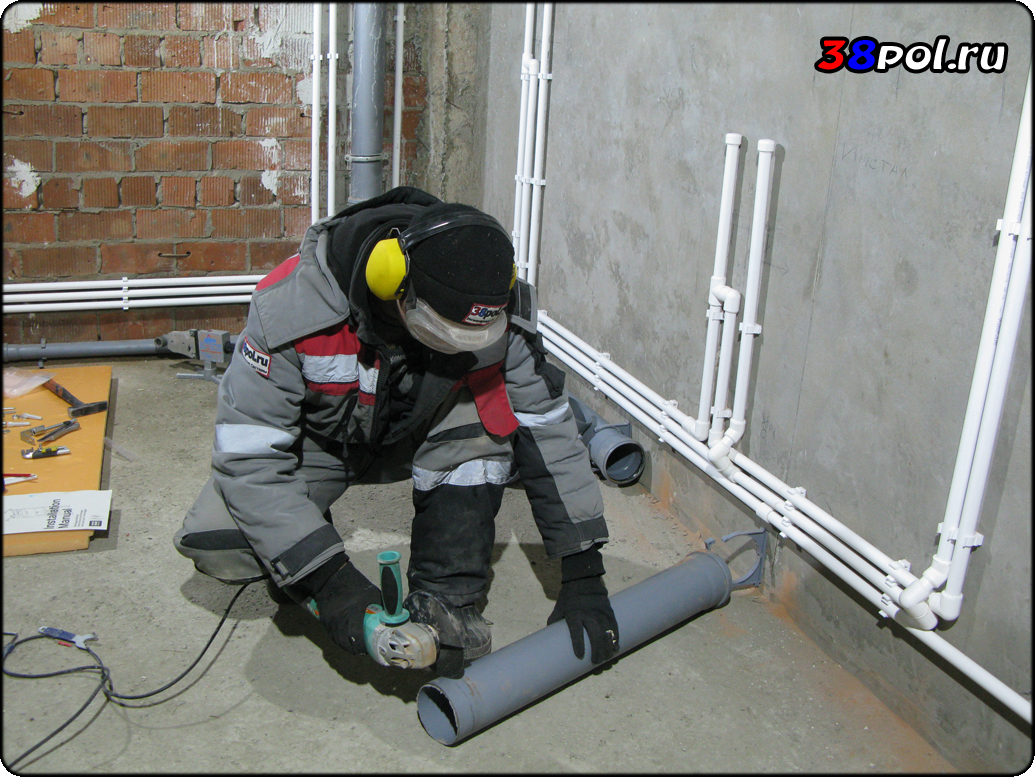

 Разделившись и взяв каждый по сан/узлу, мы оперативно делаем водоснабжение и водоотведение.

PS На самом деле, по сравнению с созданием отопления, этот этап требует большего участия самого Клиента, так как необходимо максимально точно понять, Где и Какие санитарные приборы будут установлены.

Инженерные коммуникации под ключ в Иркутске

 Приступаем к установке Инсталляций.

Инженерные коммуникации под ключ в Иркутске

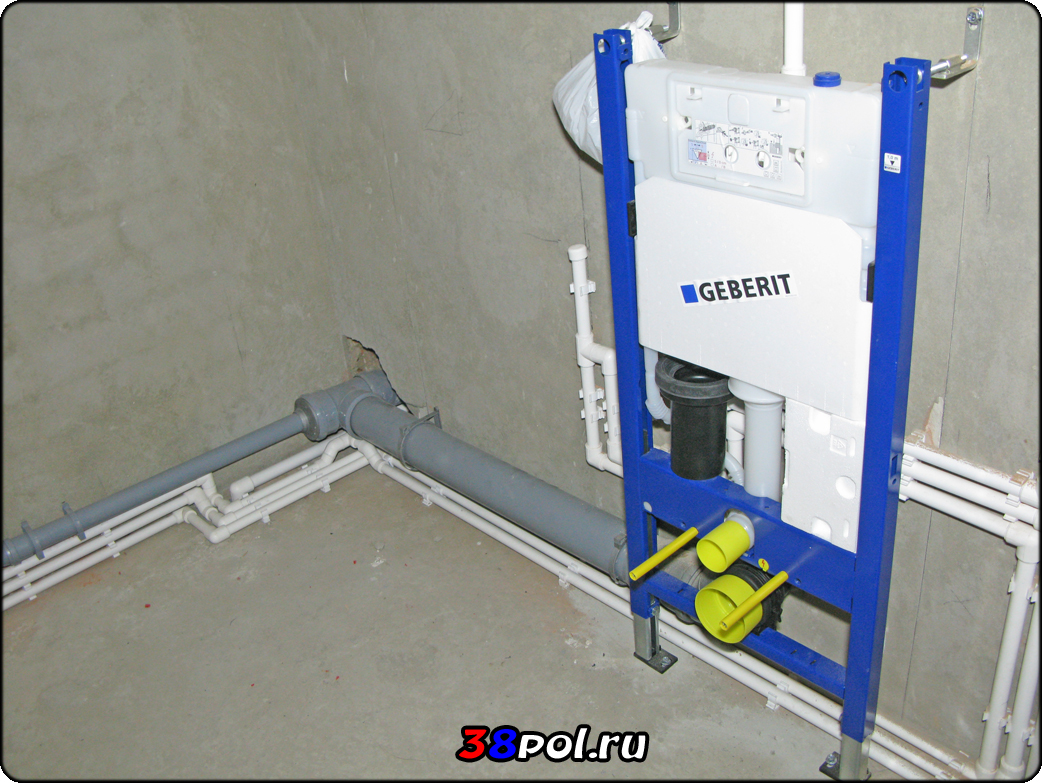

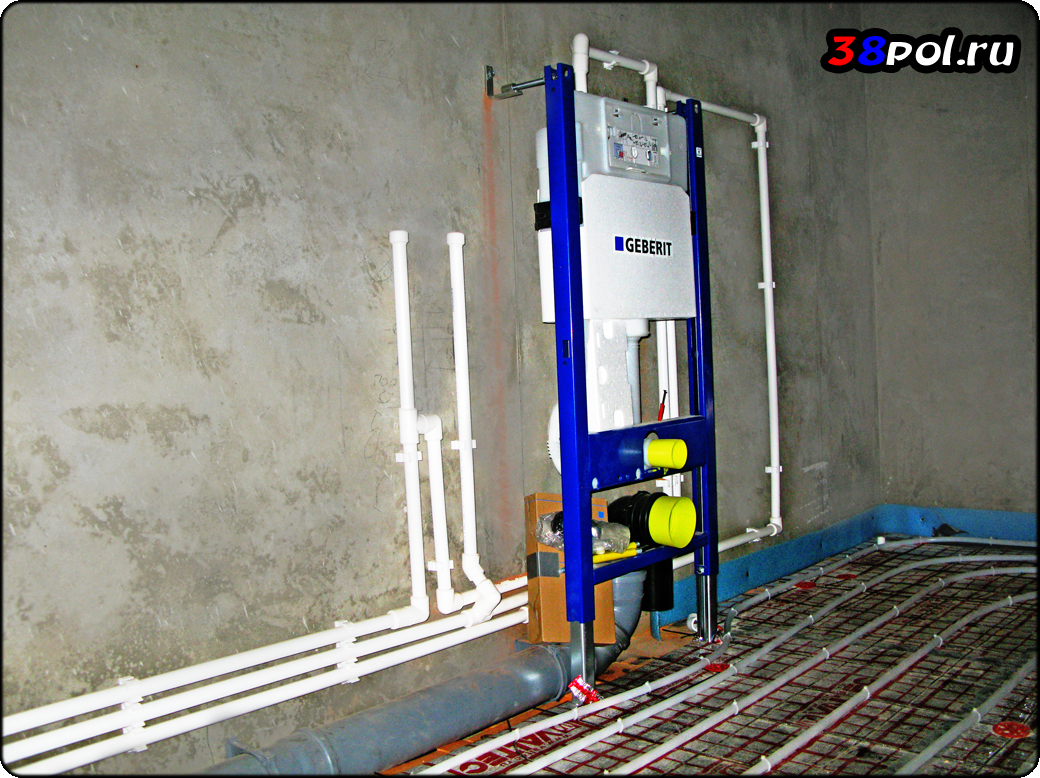

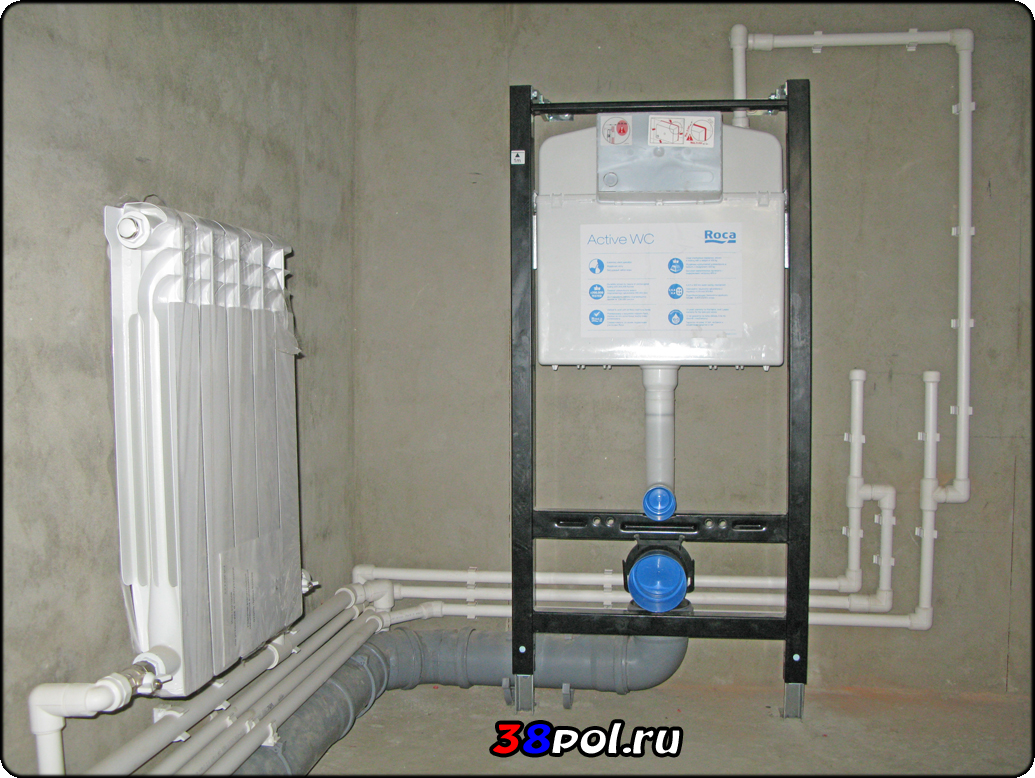

 Данный этап подходит к завершению: все три Инсталляции должным образом закреплены и обвязаны.

PS В деле установки Инсталляций самым важным моментом является правильный расчёт будущего уровня чистового пола в сан/узлах.

Инженерные коммуникации под ключ в Иркутске

 Водоснабжение готово и мы готовы приступать к водяным полам.

Инженерные коммуникации под ключ в Иркутске

 Но перед этим мы заводим стояки второго этажа непосредственно в тепловой узел.

Инженерные коммуникации под ключ в Иркутске

 Работа кипит! Мы делаем подготовку основания пола:)

Инженерные коммуникации под ключ в Иркутске

 Вверху мы видим фрагмент магистрали второго этажа с обвязкой радиатора сан/узла.

PS Важный момент: при устройстве протяженных магистралей на PPR (полипропиленовой) трубе необходимо учитывать необходимость устройства компенсаторов линейного удлинения трубы.

Инженерные коммуникации под ключ в Иркутске

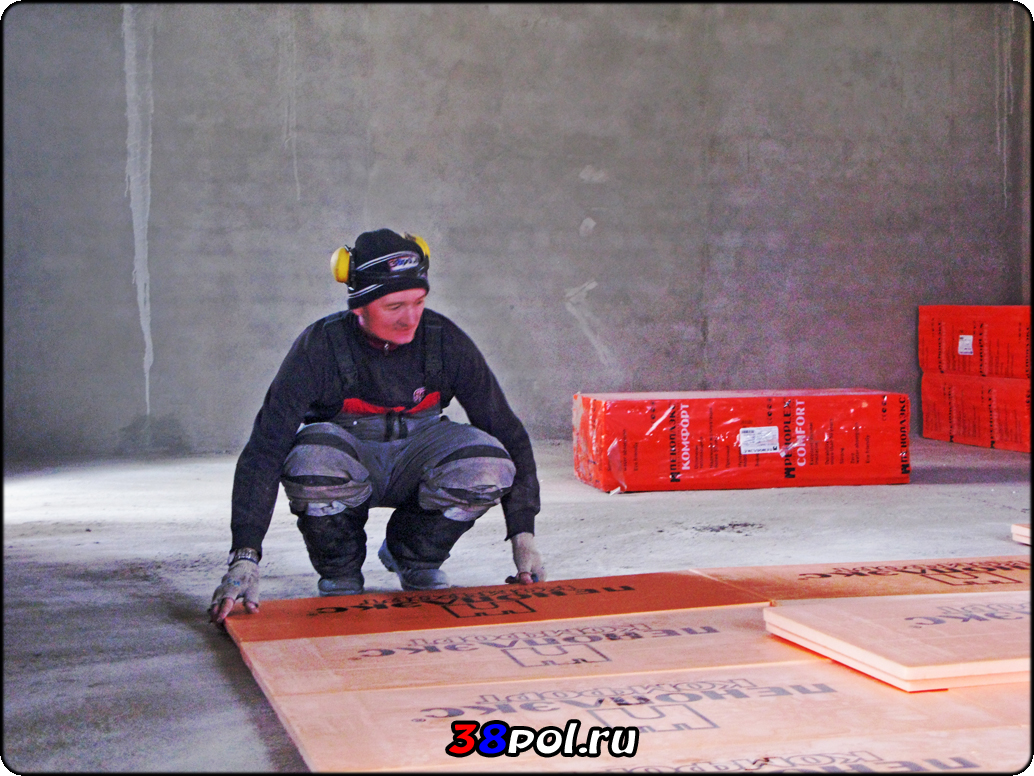

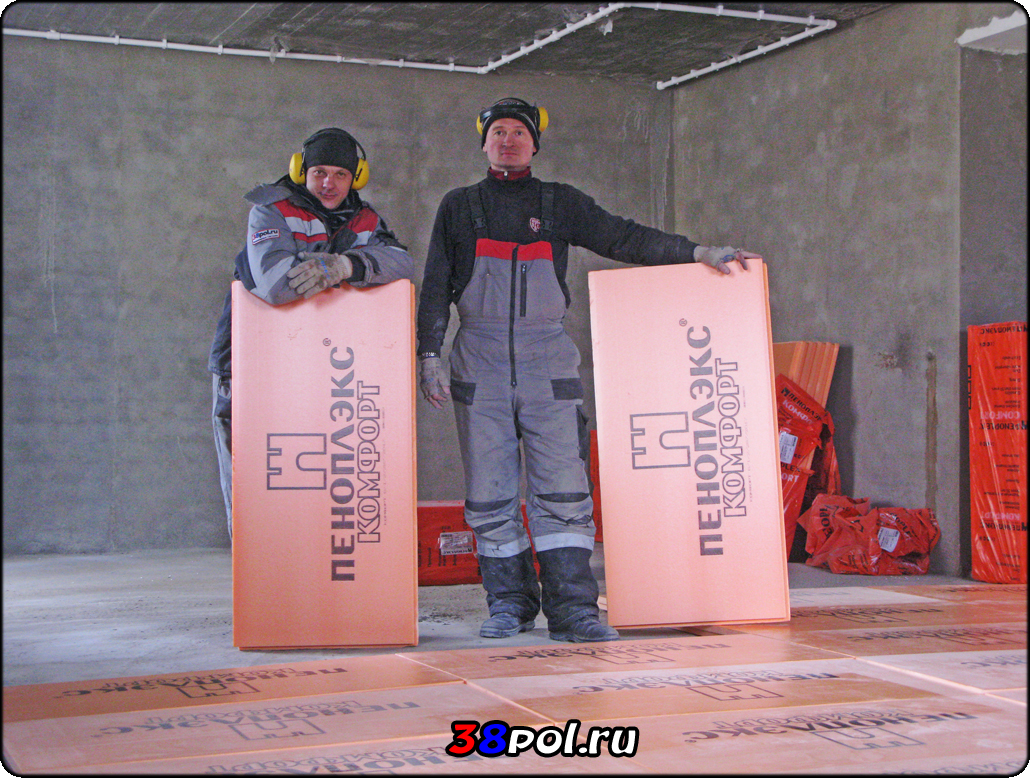

 Коротко о монтаже  экструдированного пенополистирола:)

Инженерные коммуникации под ключ в Иркутске

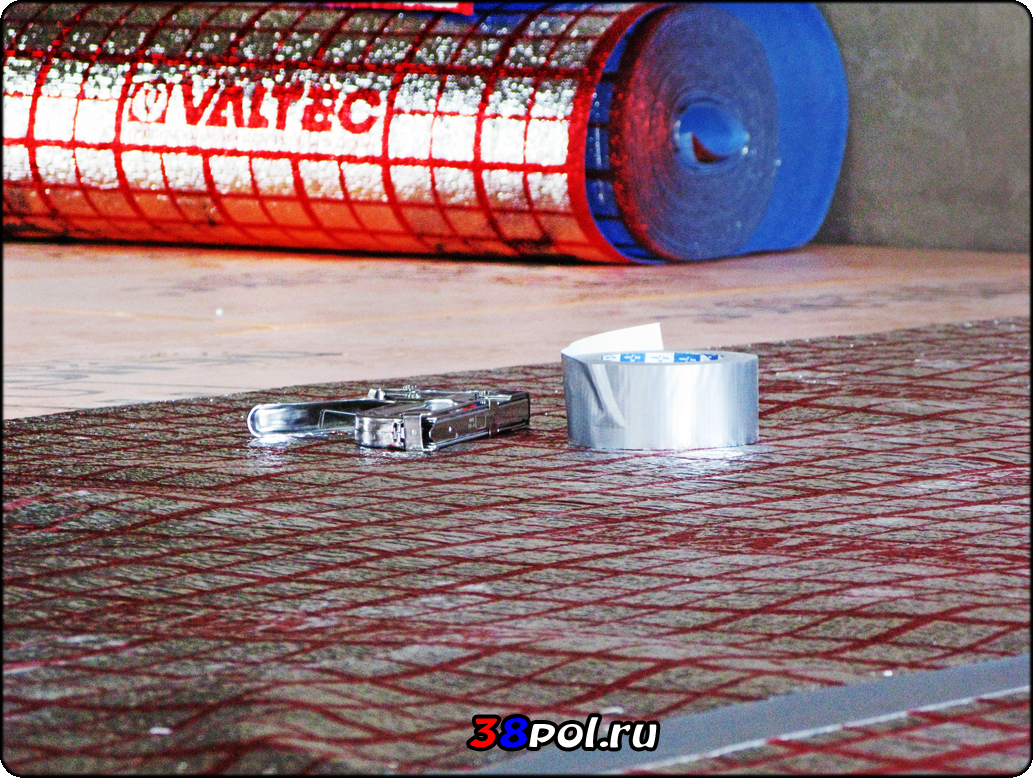

 Монтаж отражающей гидроизоляционной подложки.

Инженерные коммуникации под ключ в Иркутске

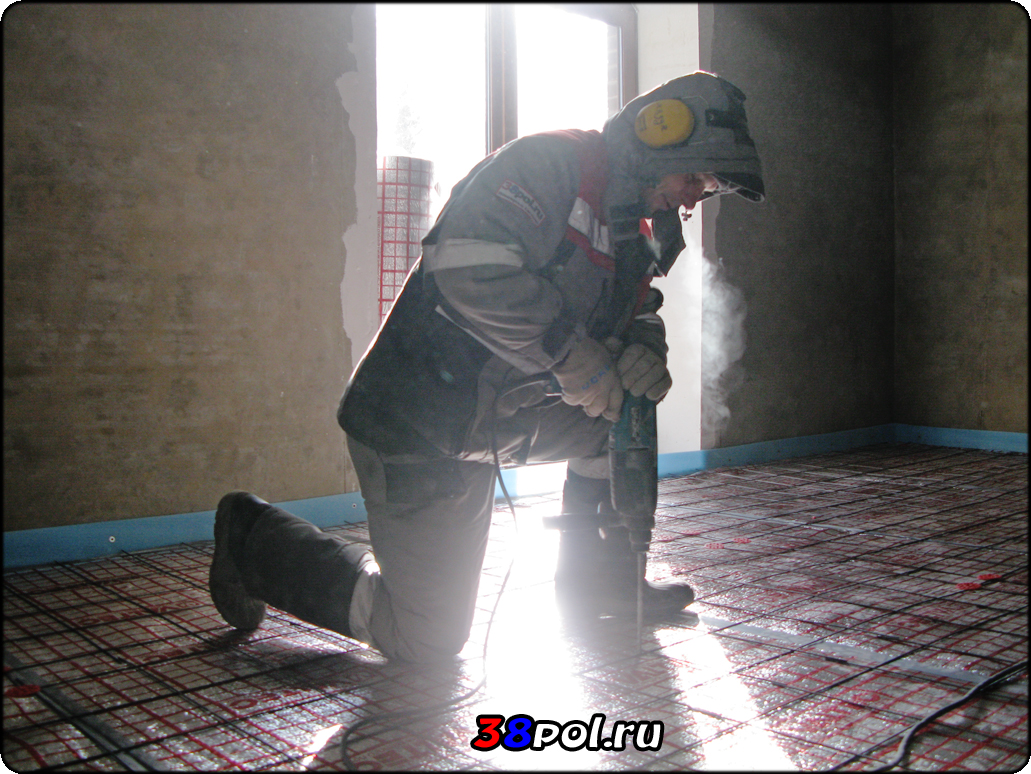

 Устройство сетки для крепления трубы тёплого пола.

Инженерные коммуникации под ключ в Иркутске

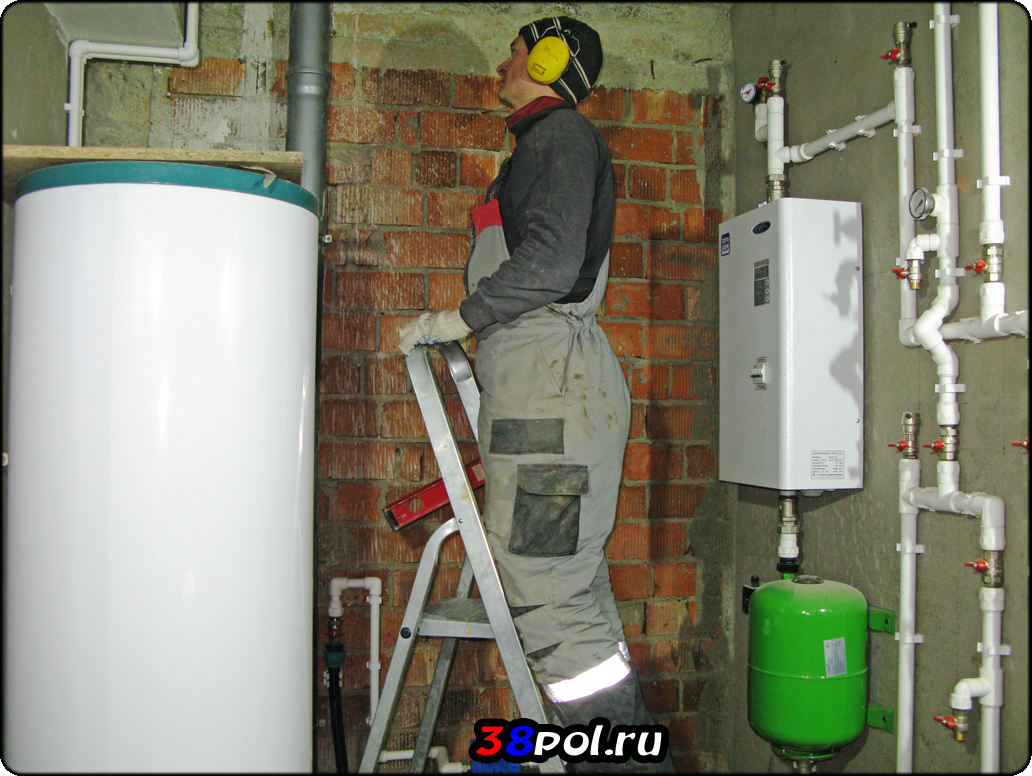

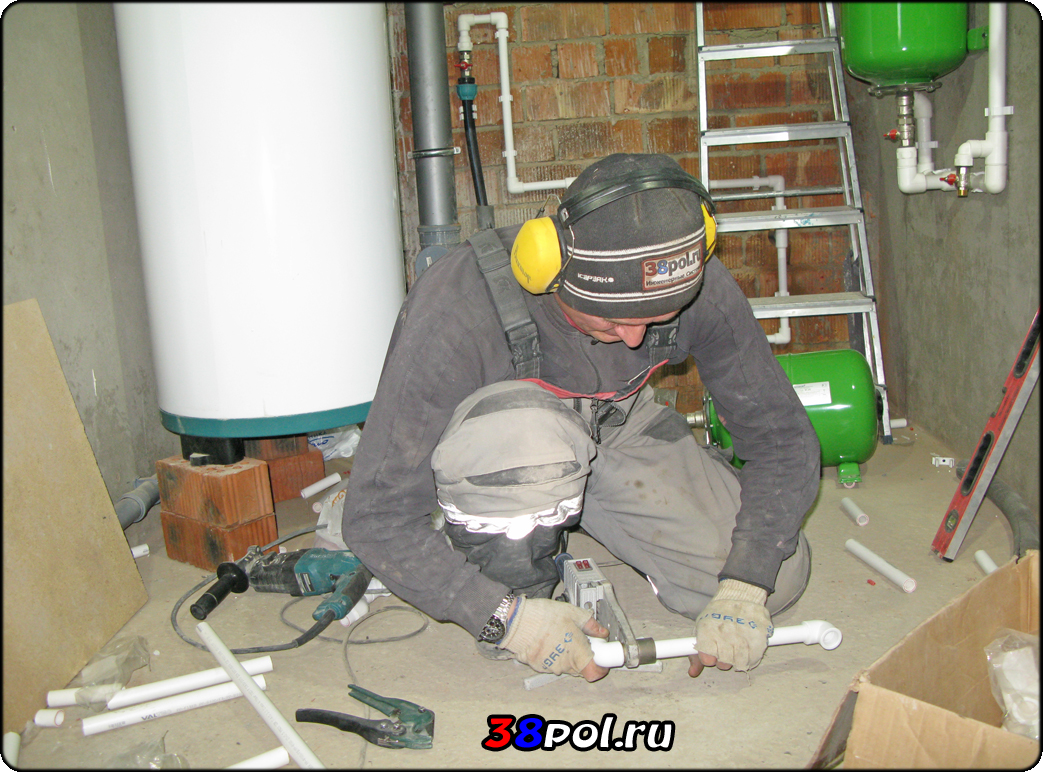

 Ближе к завершению подготовки направляем одного нашего специалиста на сведение в тепловом узле всех магистралей отопления и водоснабжения.

Инженерные коммуникации под ключ в Иркутске

 Узел отопления полностью готов!

Делаем обвязку водоснабжения в узле, сводя в готовую картину имеющийся ввод воды в дом, водонагреватель и три магистрали водоснабжения.

Инженерные коммуникации под ключ в Иркутске

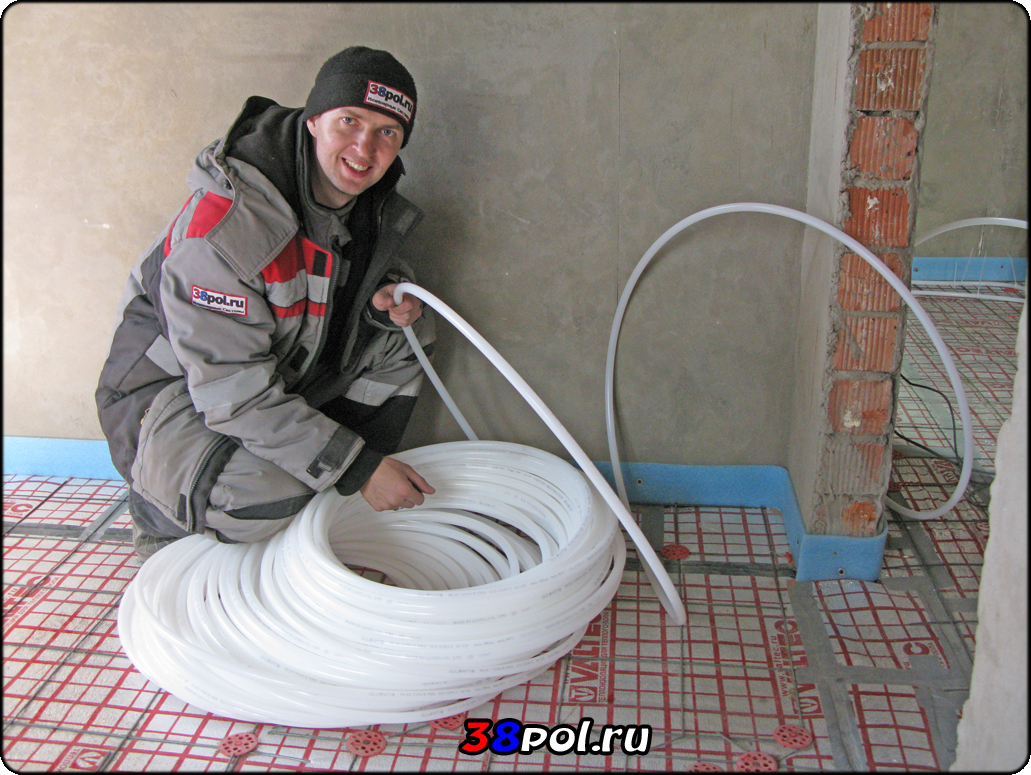

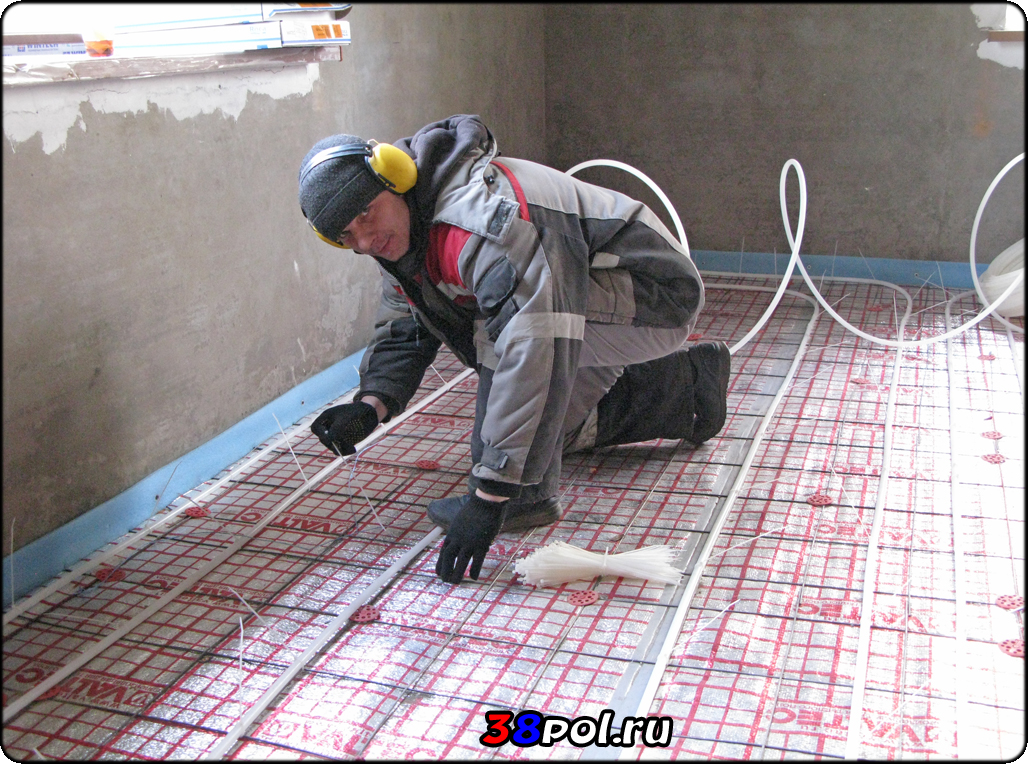

 А вот и любимый этап в нашем дружном коллективе! Раскладка трубы тёплого пола:)

Этот процесс на практике очень самосозерцательный и индивидуальный.

Инженерные коммуникации под ключ в Иркутске

 Наша работа всегда нам в Радость!

Инженерные коммуникации под ключ в Иркутске

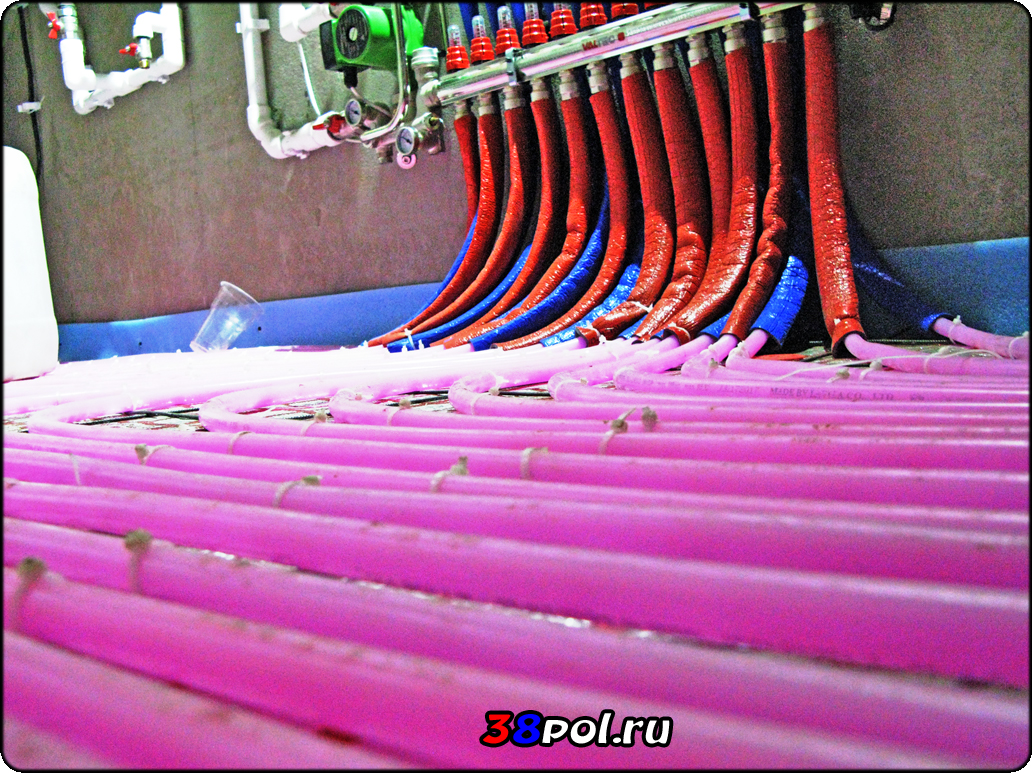

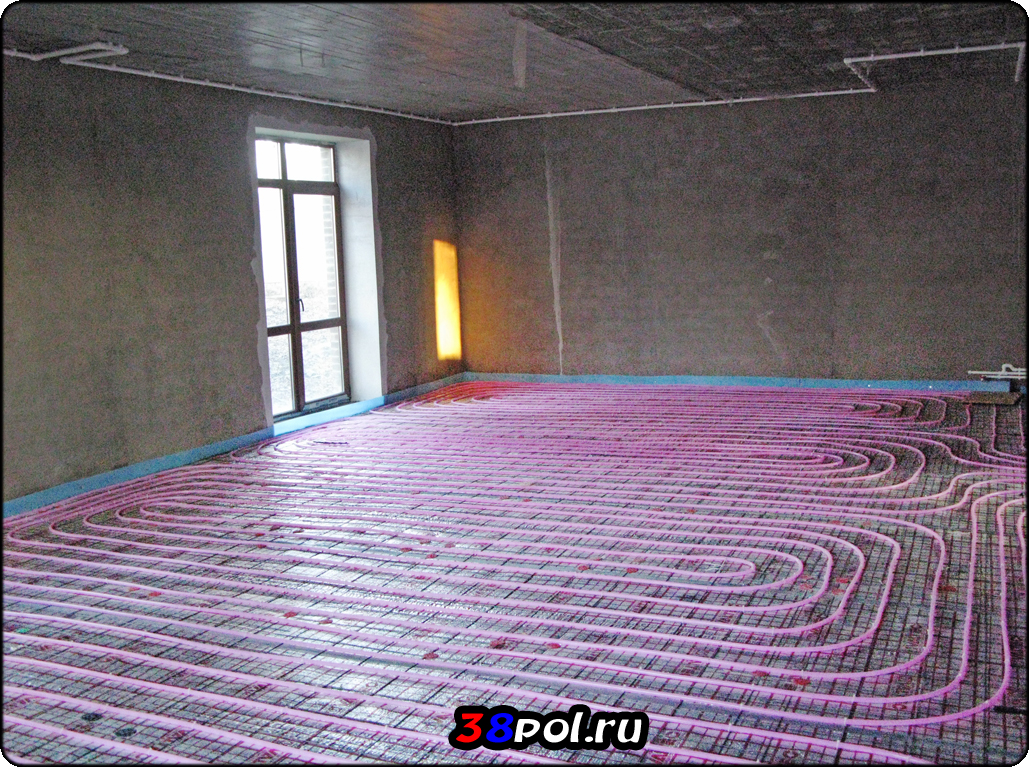

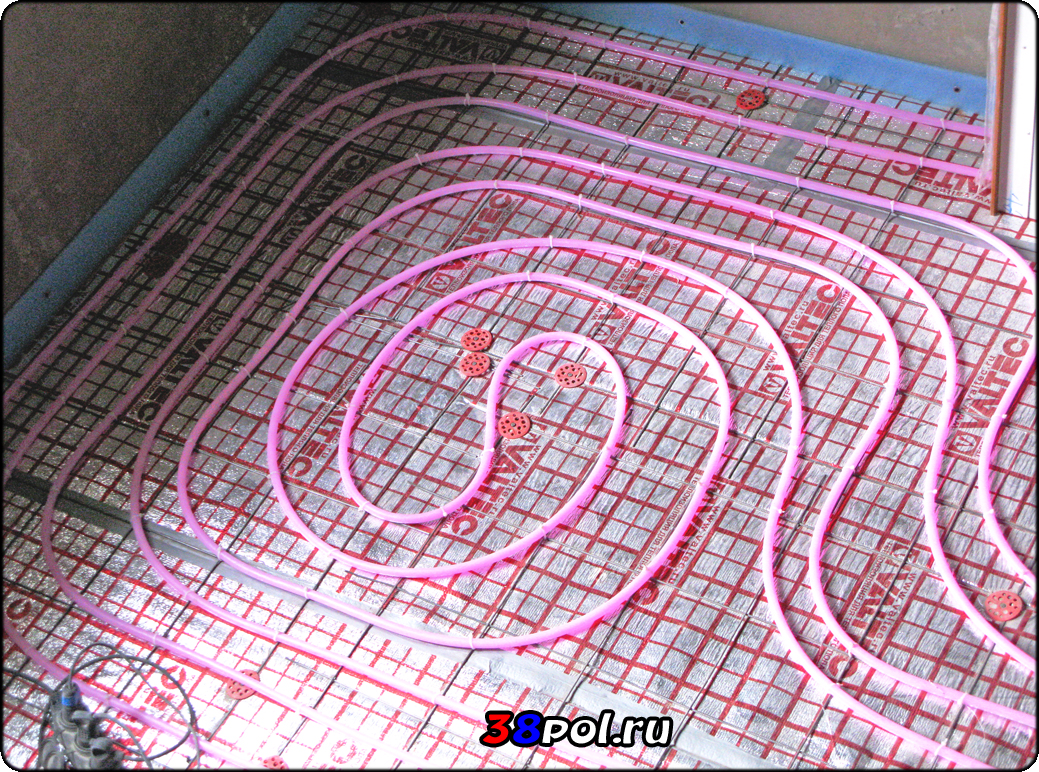

 Раскладка трубы завершена!

Инженерные коммуникации под ключ в Иркутске

 Производим запуск и опрессовку отопления!

Инженерные коммуникации под ключ в Иркутске

 Благодаря грамотному устройству теплового узла запуск у нас происходит очень оперативно и эффективно!

PS Обратите внимание на практически полное отсутствие воздуха в трубах водяного пола.

Инженерные коммуникации под ключ в Иркутске

 По всему периметру дома мы обязательно крепим демпферную ленту, строго соблюдая технологию устройства водяного тёплого пола!

Инженерные коммуникации под ключ в Иркутске

 Все работы завершены!

Инженерные коммуникации под ключ в Иркутске

 Так Результат нашего Труда выглядит со стороны:)

Инженерные коммуникации под ключ в Иркутске

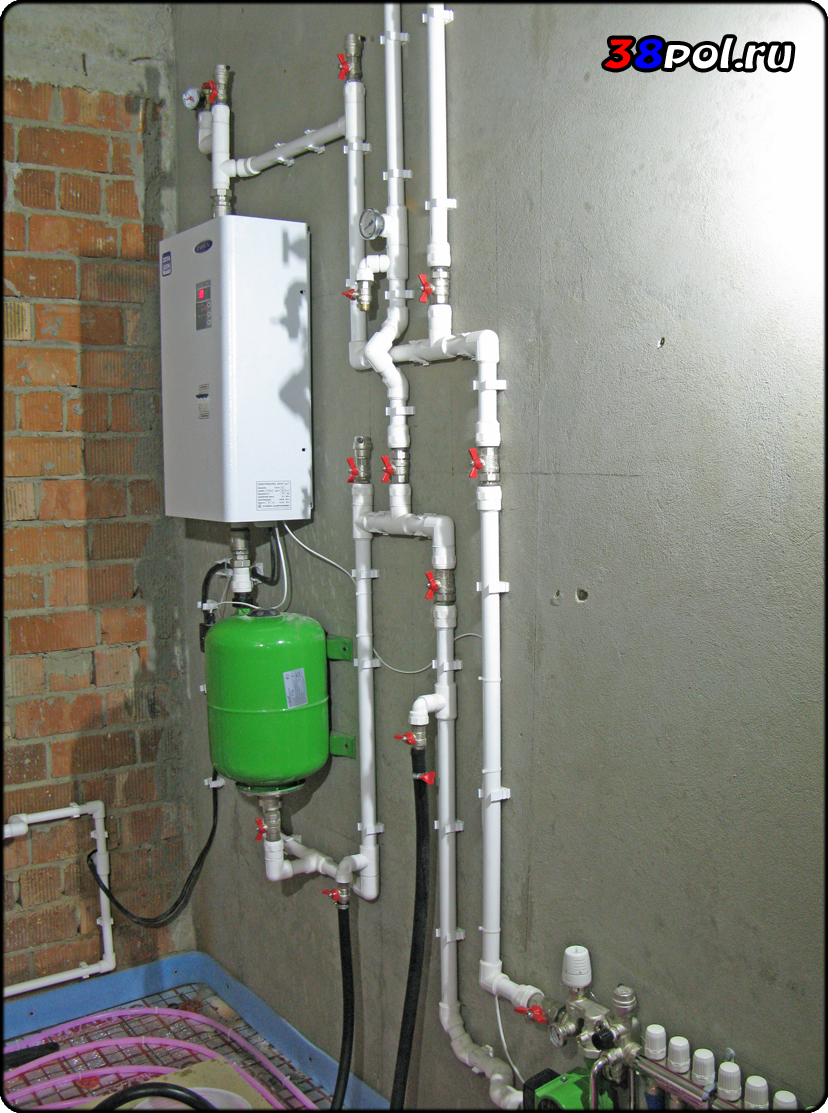

 И готовый тепловой узел:)

PS Фотография выполнена в боковом ракурсе из-за ограниченности пространства в узле.

Инженерные коммуникации под ключ в Иркутске

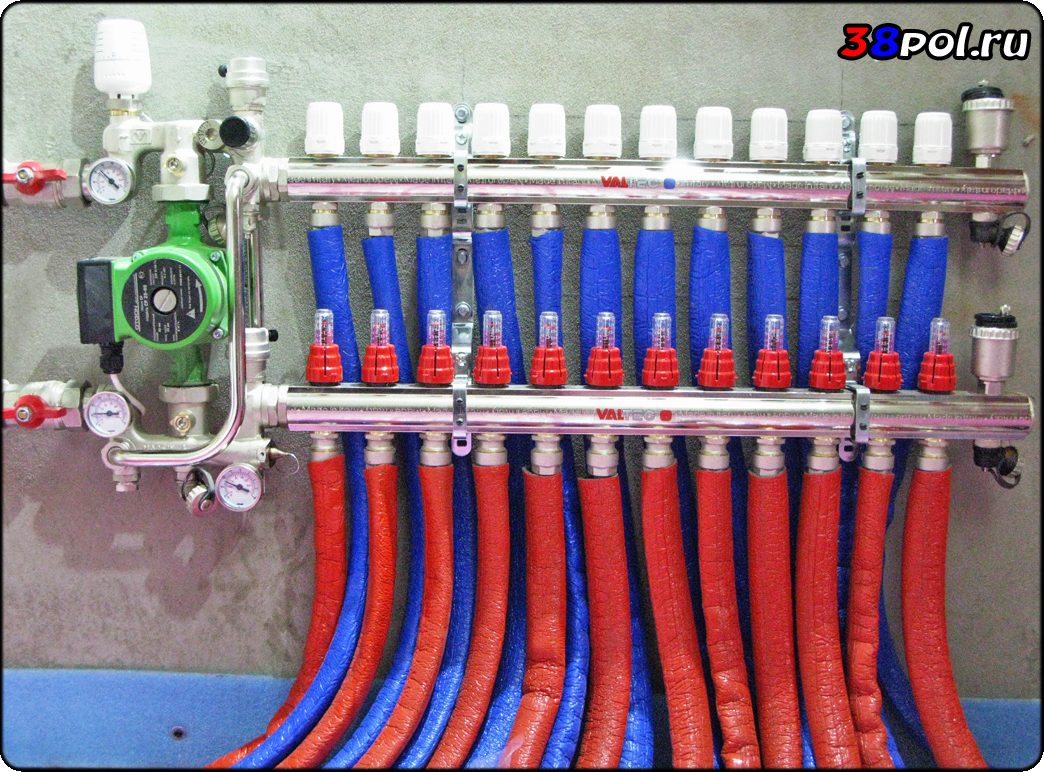

 А так красиво выглядит обвязанный коллектор с насосно-смесительным узлом работающей системы отопления.

Инженерные коммуникации под ключ в Иркутске

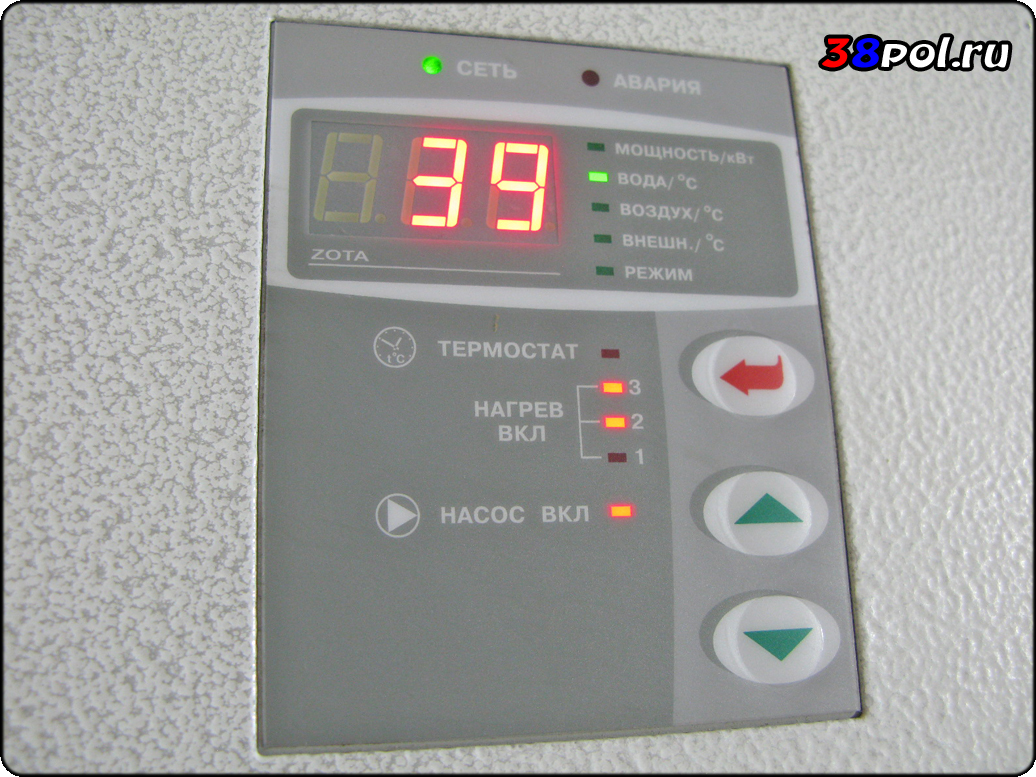

 Производим тестовый прогрев системы (это больше касается радиаторов второго этажа, т.к. температура в тёплых полах нами задана невысокая (см. следующую фотографию ниже), чтобы труба тёплого пола не сошла со своих мест при нагреве).

PS Рабочую температуру в тёплые полы целесообразно давать только после заливки ПБС и её полного цикла затвердевания.

Инженерные коммуникации под ключ в Иркутске

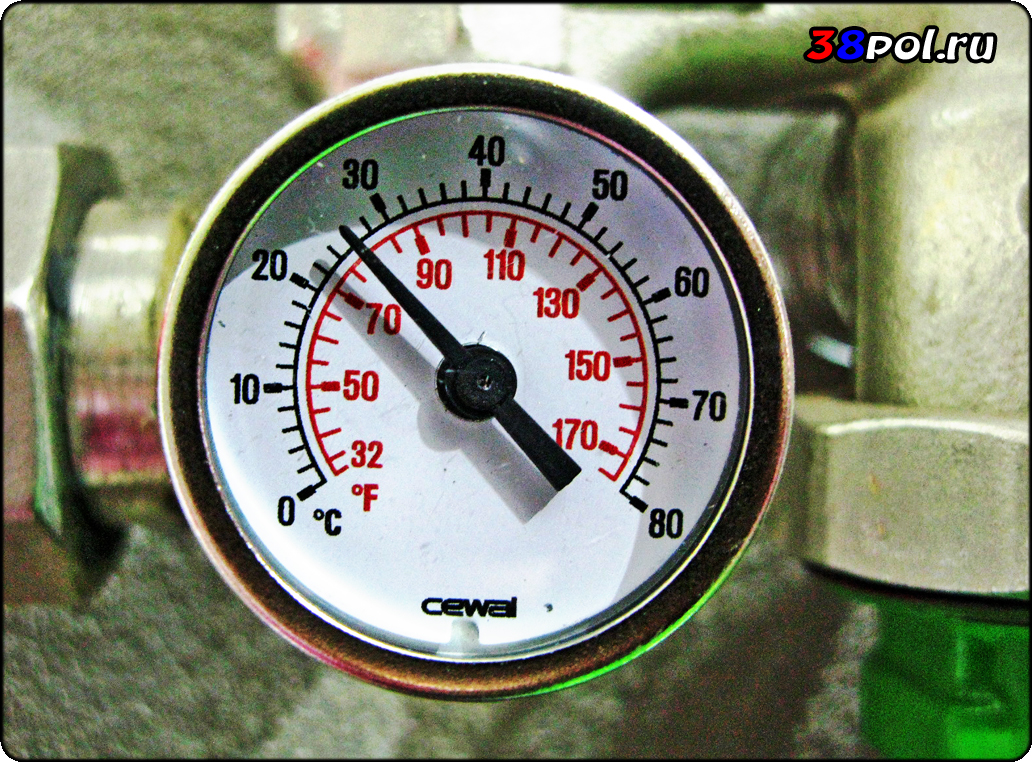

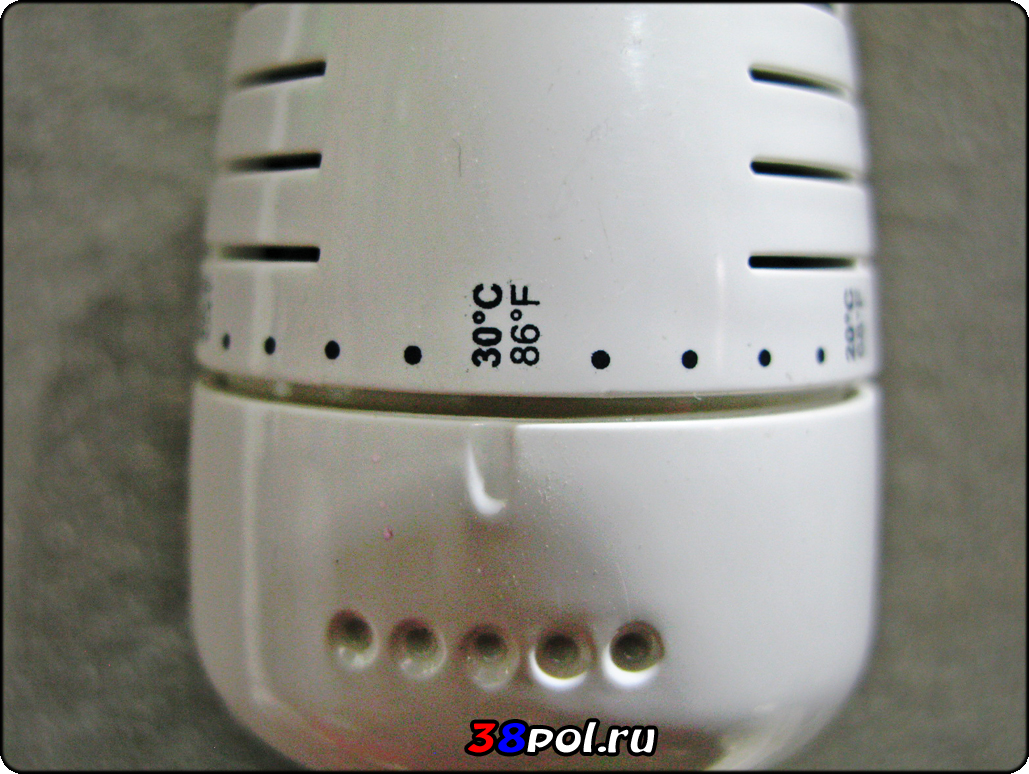

 Графическое подтверждение утверждения выше:)

Инженерные коммуникации под ключ в Иркутске

 Фрагмент насосно-смесительного узла, показывающий температуру, подходящую к коллектору (также имеются термометры, показывающие температуру теплоносителя, заходящего непосредственно в полы (и учитывающие степень смешения его в коллекторе) и температуру на выходе из коллектора).

Инженерные коммуникации под ключ в Иркутске

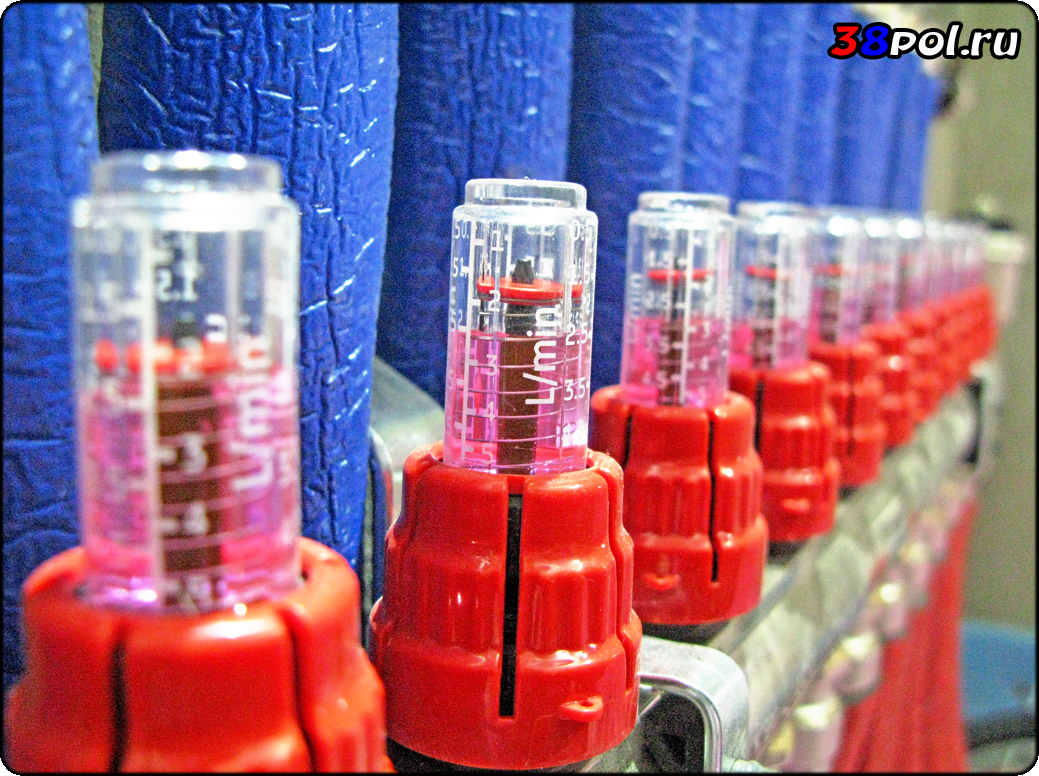

 Грамотное планирование веток всех помещений позволяет обойтись без дополнительной балансировки веток тёплого пола в коллекторе!

PS Но при необходимости это всегда можно осуществить:)

До новых интересных встреч и объектов!
