 Стоимость выполненных работ: 48 000 руб.

 Стоимость материалов: 121 441 руб.

 Срок выполнения работ: 4 дня.

 Дата сдачи и запуска: 23.04.2018

Отопление в Иркутске

 И снова мы в Деле!

Наш новый объект находится в самом центре города, в микрорайоне первомайский.

Задача: сделать комбинированное отопление в доме из газобетона (общая площадь жилых этажей около 85м2):

1) Первый этаж - водяные тёплые полы;

2) Второй этаж - радиаторы;

3) Узел - в цокольном этаже.

Отопление в Иркутске

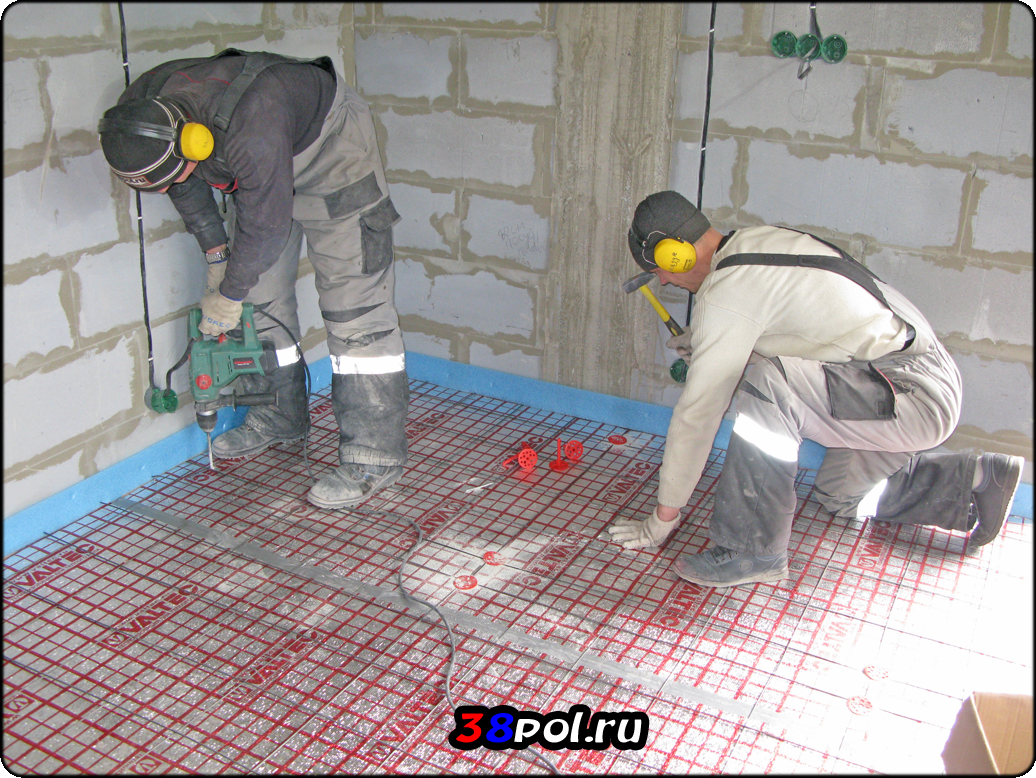

 Осуществляем подготовку пола первого этажа к монтажу водяных полов.

Отопление в Иркутске

 Параллельно с этим этапом прокладываем магистрали отопления первого и второго этажей.

Отопление в Иркутске

 Одного нашего специалиста мы направляем на создание радиаторного отопления второго этажа.

Процесс этот очень типовой и очень хорошо в нём отработана последовательность действий, поэтому все работы наш Мастер завершает в один день, включая и состыковку с магистралями узла.

Отопление в Иркутске

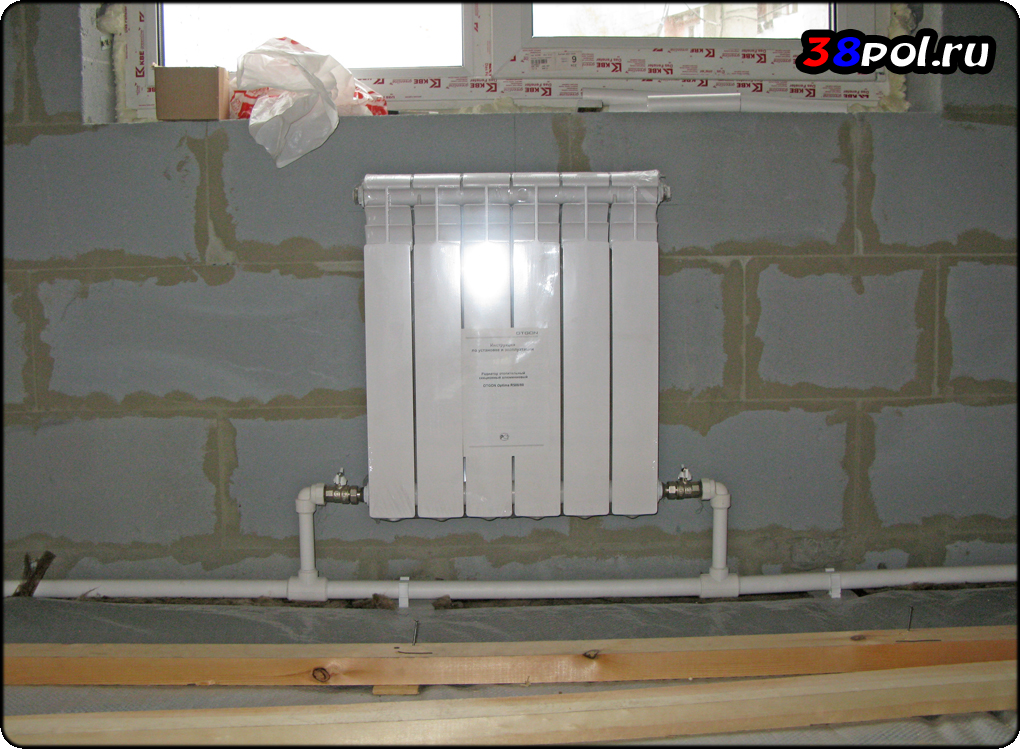

 Так выглядит результат этого этапа при ближайшем рассмотрении

Отопление в Иркутске

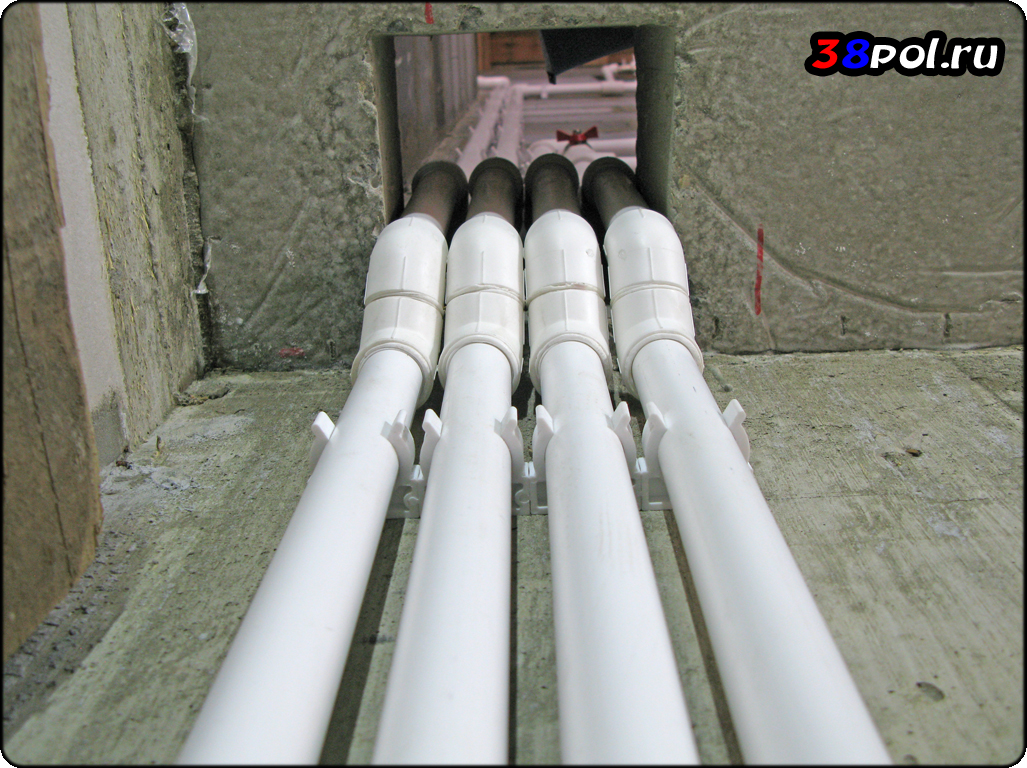

 Магистрали труб будут прятаться в пол.

Отопление в Иркутске

 В качестве запорной арматуры мы вновь используем шаровые краны с накидной гайкой, т.к. система отопления будет работать на теплоносителе.

Отопление в Иркутске

 Все работы мы осуществляем максимально аккуратно и эстетично.

Отопление в Иркутске

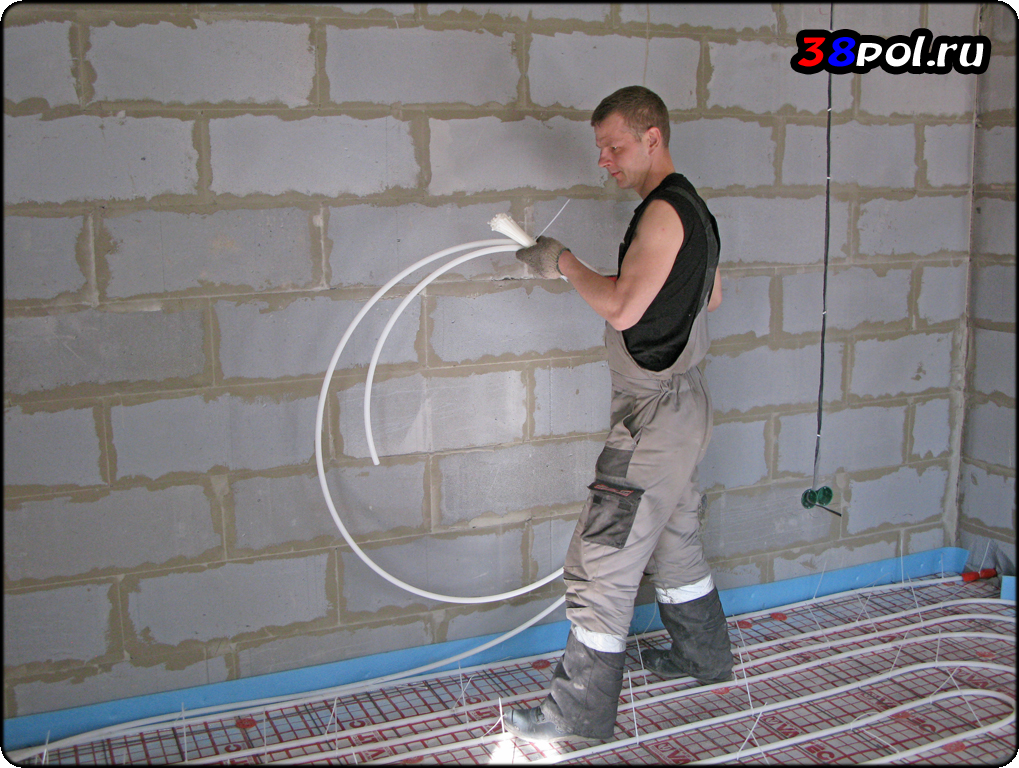

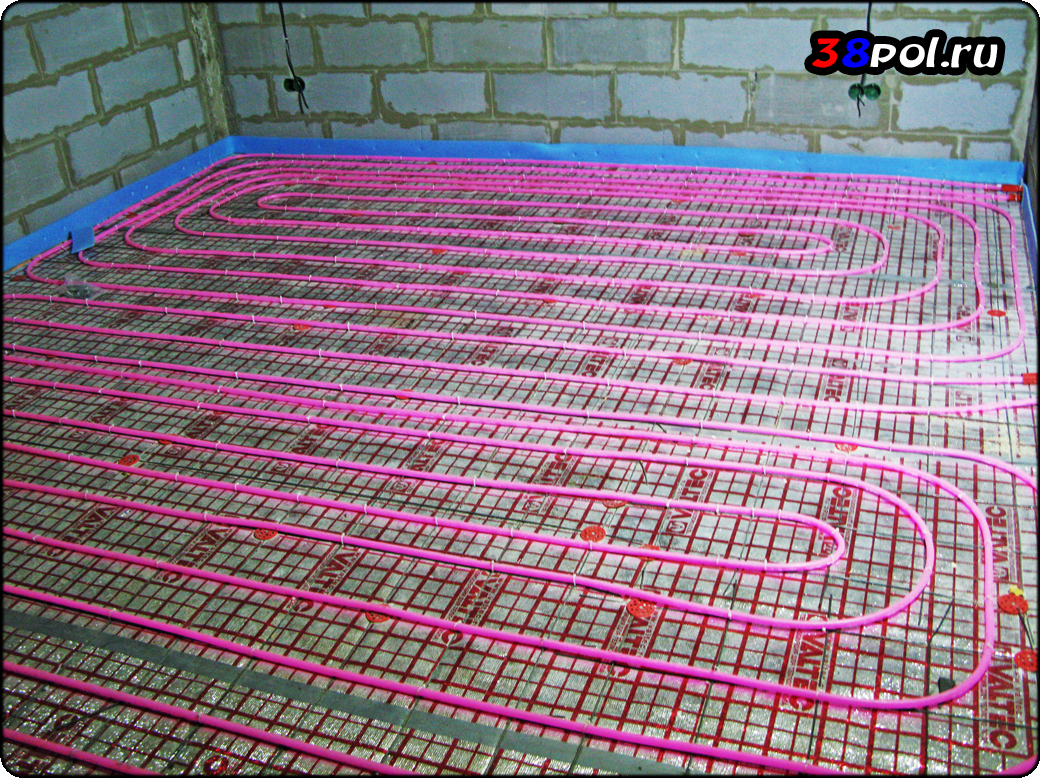

 На первом этаже тем временем кипит работа по раскладке трубы тёплого пола.

Отопление в Иркутске

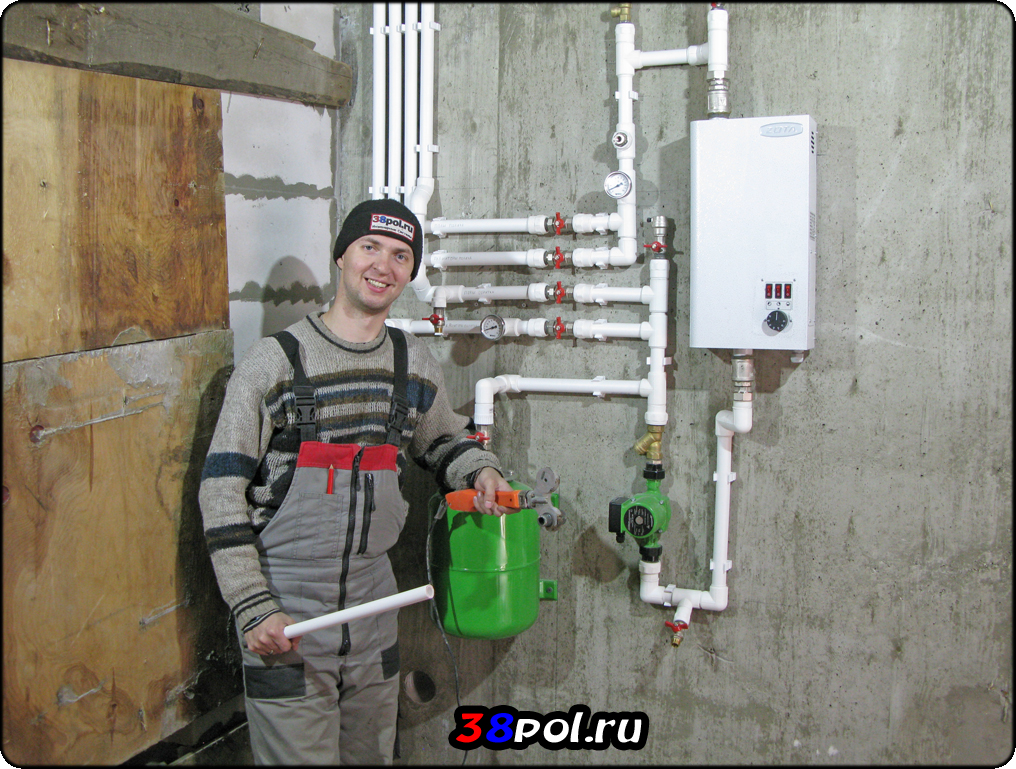

 А в цокольном этаже Мастер своего дела очень красиво и логично производит устройство отопительного узла!

Вся работа выполнена очень компактно и максимально функционально!

Отопление в Иркутске

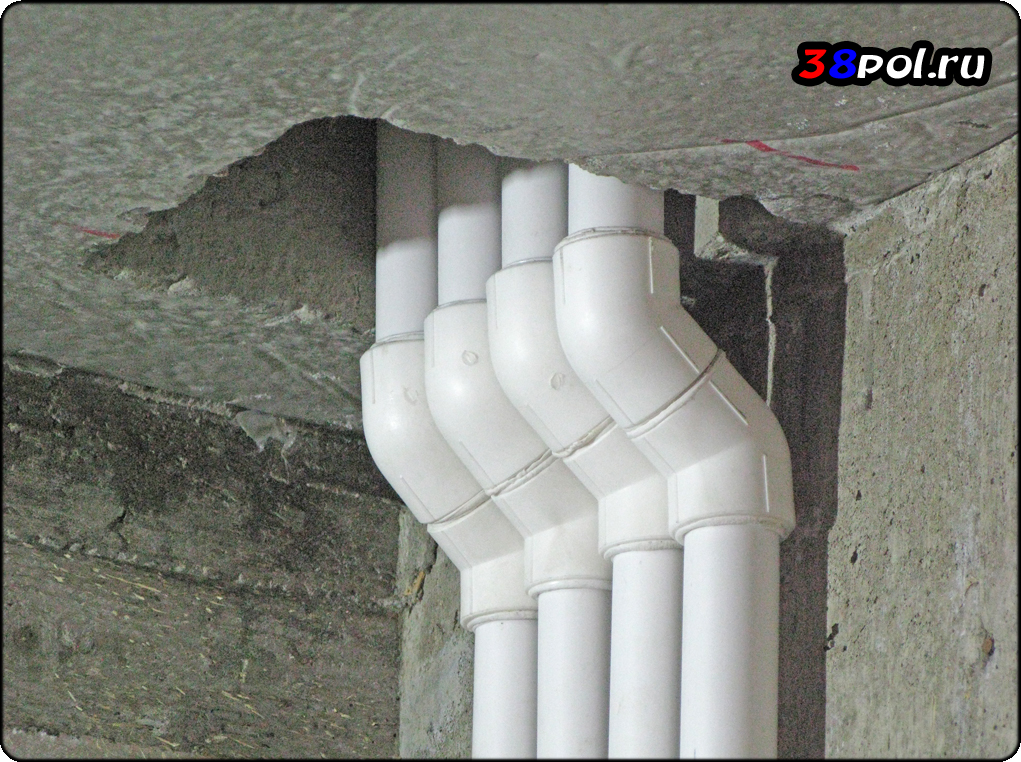

 А на этой фотографии Вы можете видеть проекцию стояков отопления из цоколя и до второго этажа включительно:)

Отопление в Иркутске

 Выполнив все работы, мы производим запуск отопления.

Отопление в Иркутске

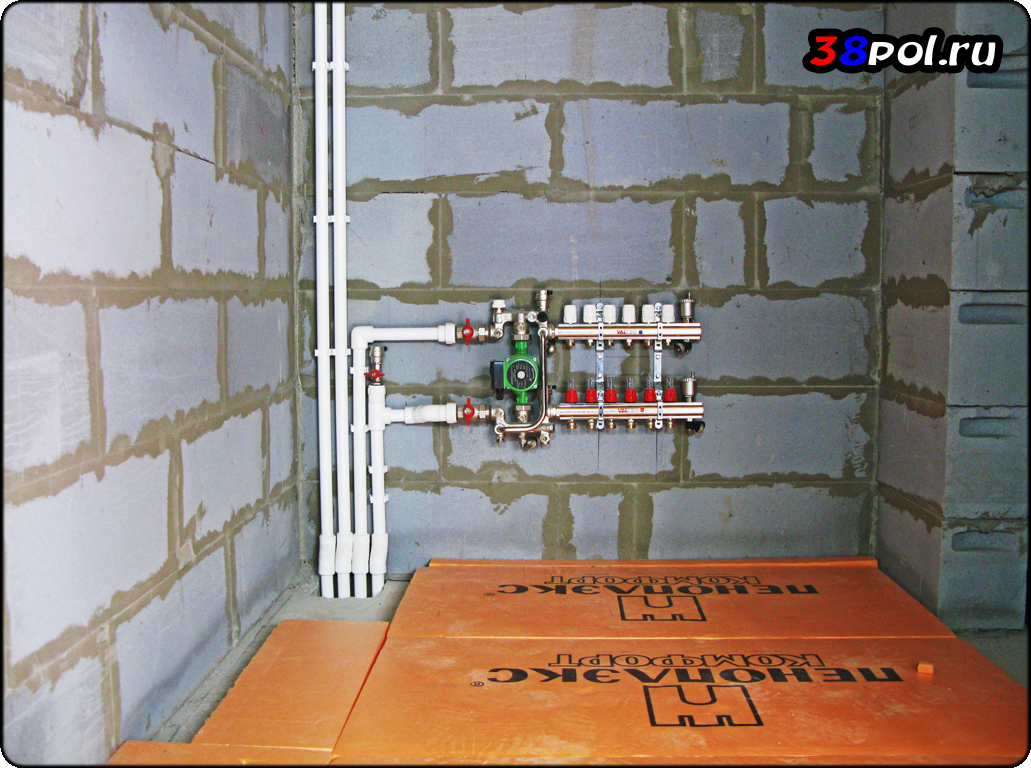

 Сердце управления водяными полами в комбинированной системе отопления - коллектор с насосно-смесительным узлом и циркуляционным насосом.

На входе в коллектор можно видеть основной элемент управления температурой пола: термостатическую голову с выносным жидкостным датчиком (работает в паре с регулировочным вентилем вторичного контура на насосно-смесительном узле).

PS Неправильная настройка регулировочного вентиля вторичного контура может привести к выходу из строя циркуляционного насоса насосно-смесителього узла!

Отопление в Иркутске

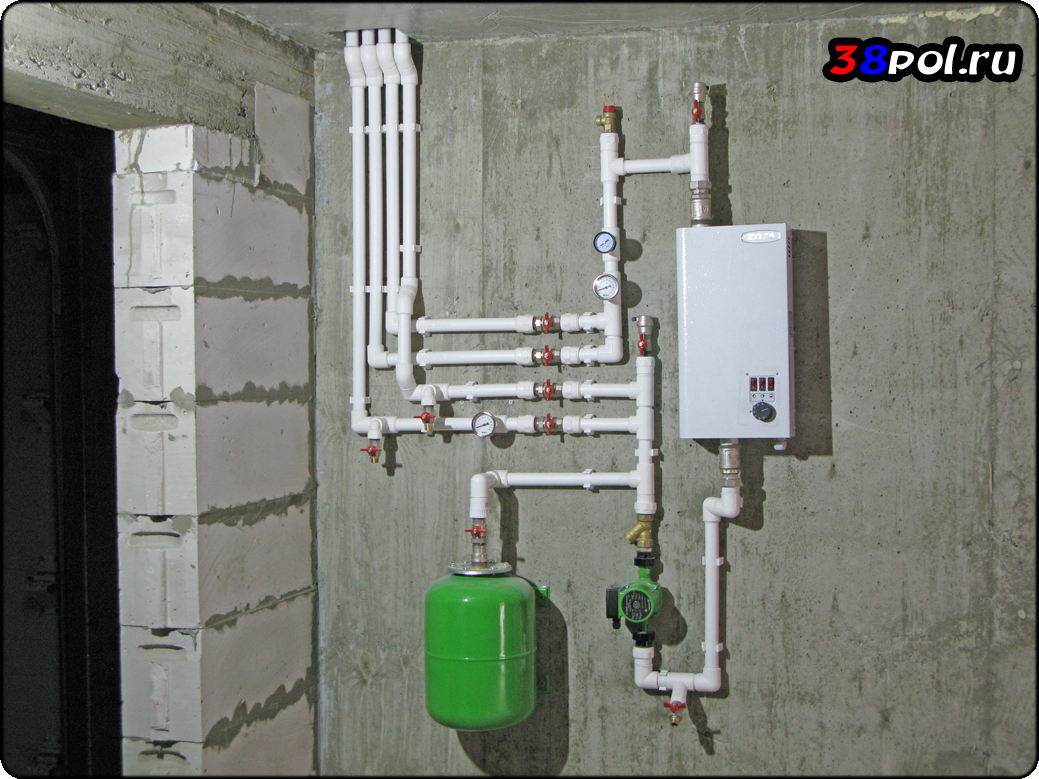

 Так выглядит полностью смонтированный узел двухконтурной системы отопления.

Отопление в Иркутске

 Все работы завершены и мы фотографируемся на добрую память.
