На нашем новом объекте мы будем создавать систему отопления.

Данный объект является обжитым, поэтому работать придётся в несколько стеснённых условиях.

Раньше здесь было радиаторное отопление, а теперь будет комбинированное: тёплые полы на втором этаже и радиаторы на первом и третьем этажах.

 Работать мы любим и умеем, поэтому всегда работаем с удовольствием и охотой.

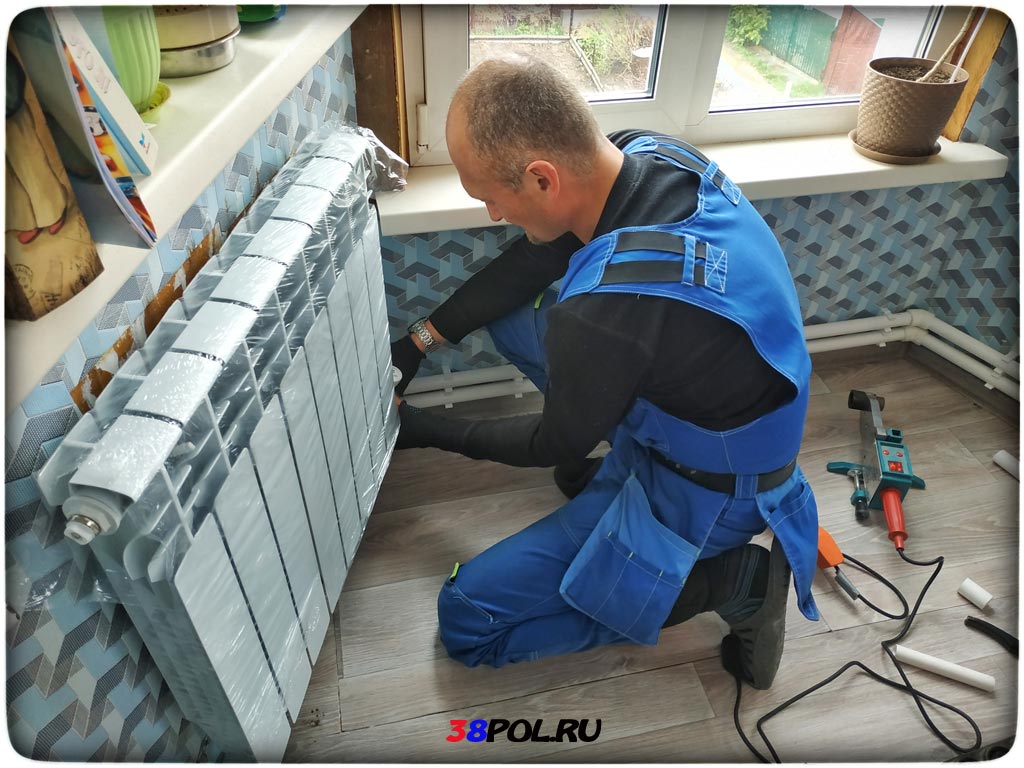

На данном объекте при устройстве радиаторов мы используем двухтрубную систему магистралей. Сделано это потому, что технические условия данного объекта не позволяют закольцевать трубы магистралей и в любом случае под радиаторами будут проходит трубы и подачи и обратки.

Демонтаж старого отопления нами не производился, мы зашли на уже подготовленный заказчиком фронт работ, поэтому на некоторых фотографиях заметны реликтовые остатки старой системы отопления.

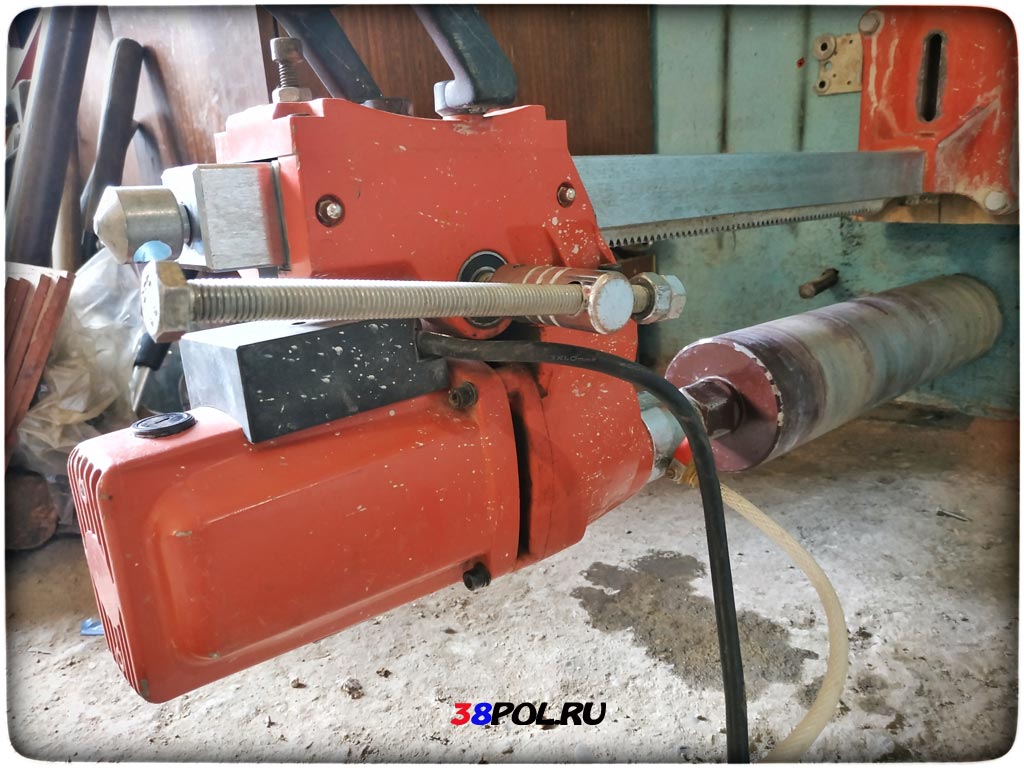

 Под радиатор гаража мы создаём отдельную магистраль, под которую делаем аккуратное техническое отверстие с помощью установки алмазного бурения.

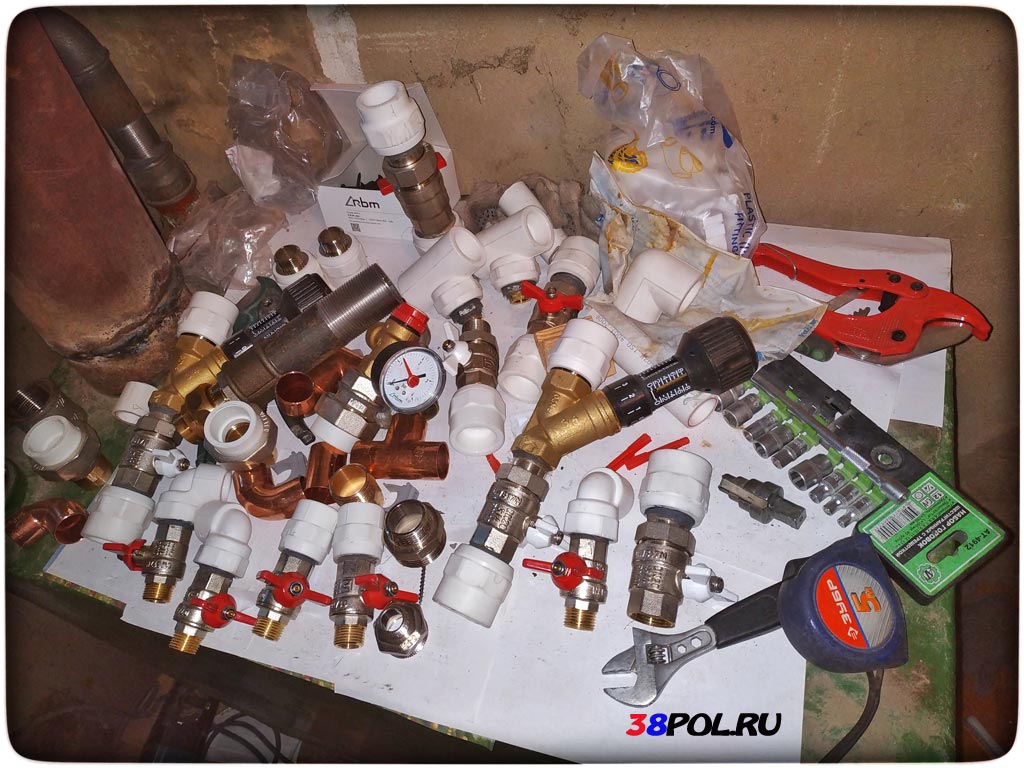

 Так выглядит подготовительный этап создания отопительного узла.

 А здесь мы поймали и запечатлели миг его создания.

Готовый результат вы увидите ниже.

Данный узел рассчитан на два котла (электрический и твердотопливный) и четыре магистрали.

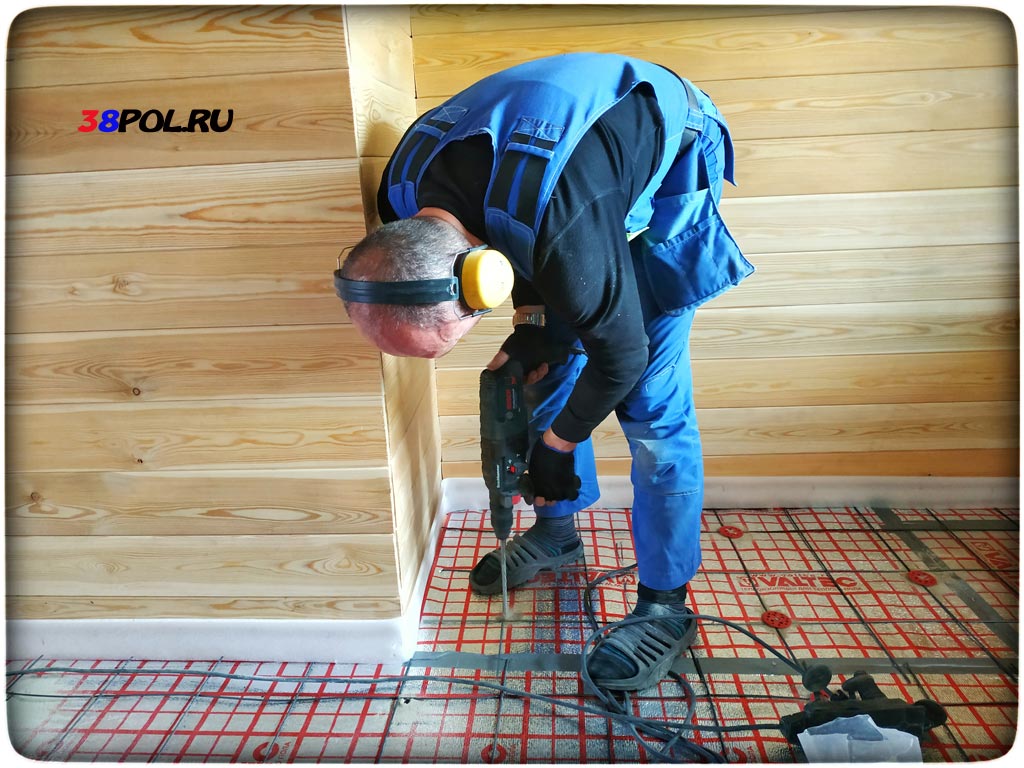

 А здесь мы осуществляем подготовительный этап производства тёплых полов.

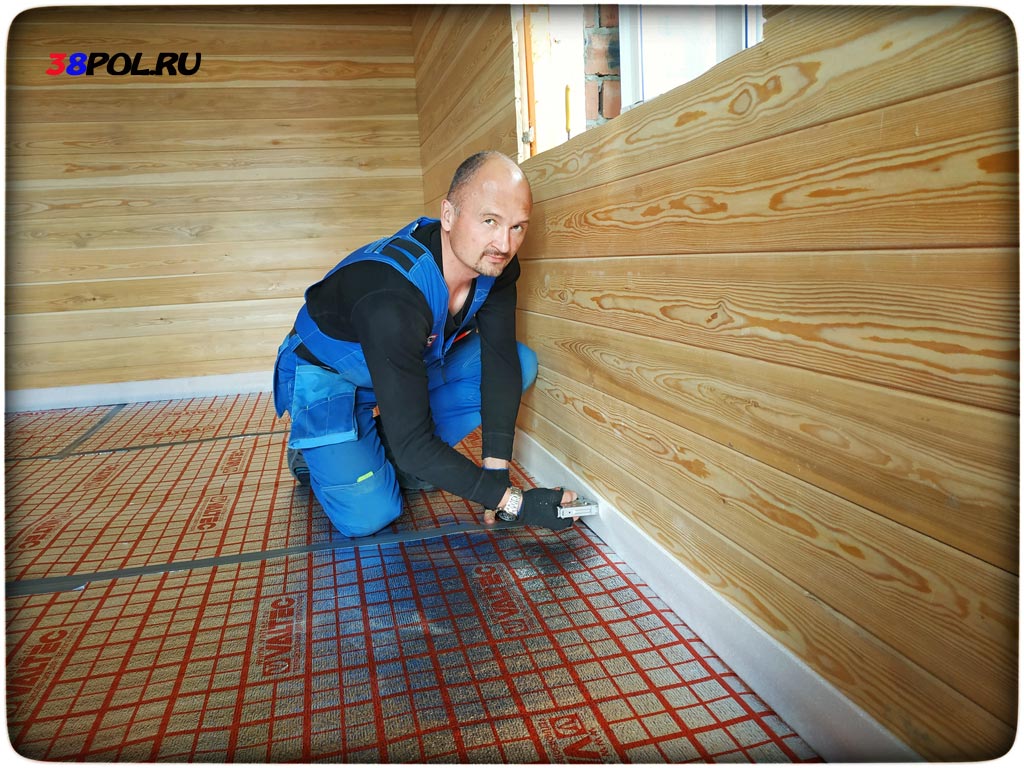

 Работа спорится и ...

 ... подготовительный этап подходит к завершению.

 Здесь мы делаем одну из самых любимых наших работ - раскладываем трубу тёплого пола.

 Все работы выполнены.

 Труба полов разложена, во первых, аккуратно, а, во вторых, функционально - мы стараемся всегда разбивать помещения, где монтируются тёплые полы, на ветки таким образом, чтобы хозяевам дома практически не приходилось их балансировать.

 Таким способом мы обвязали один из крайних радиаторов второго этажа. Такой способ обвязки для последнего радиатора следует признать более эффективным, чем стандартная обвязка основных радиаторов магистрали.

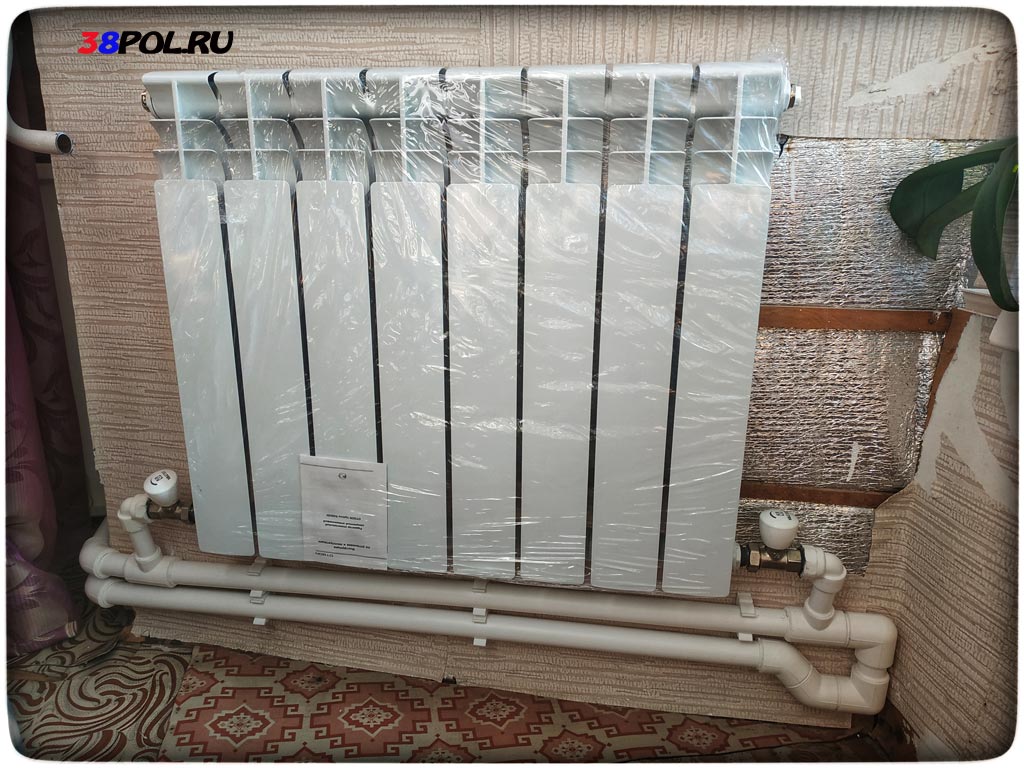

 Классическая двухтрубная обвязка радиаторов.

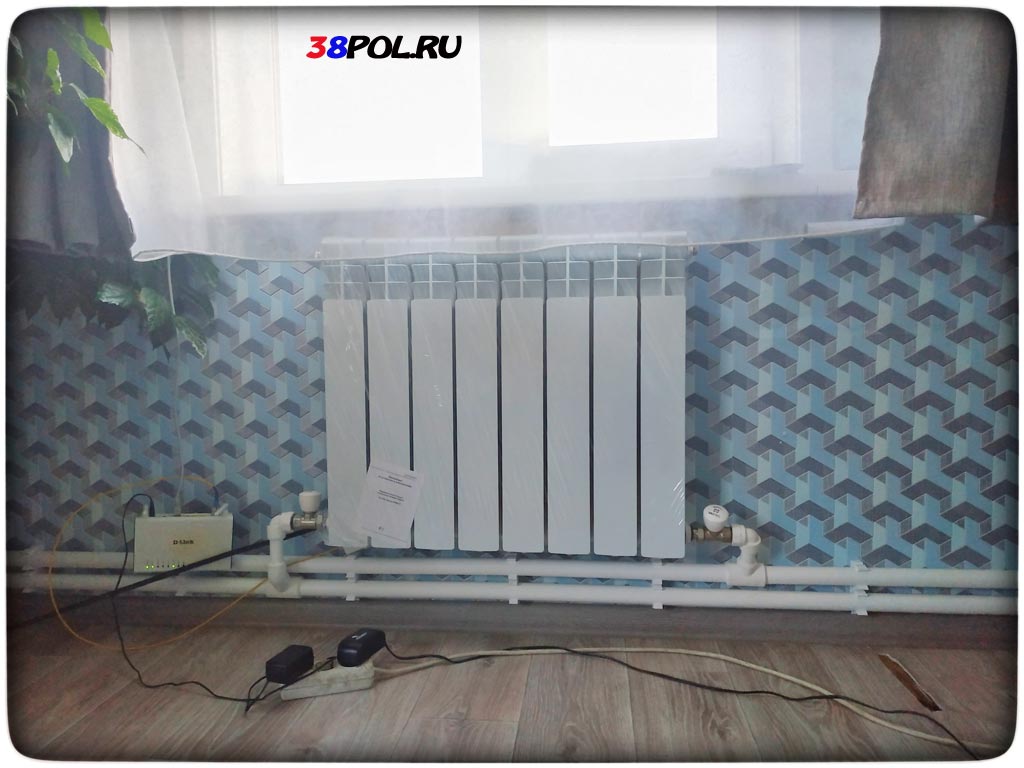

Система обвязки одноконтурных радиаторов "низ-низ" является наиболее рациональной, т.к. обеспечивает самый равномерный прогрев нагревательных элементов.

Система "верх-низ" является эффективной для двухконтурных радиаторов.

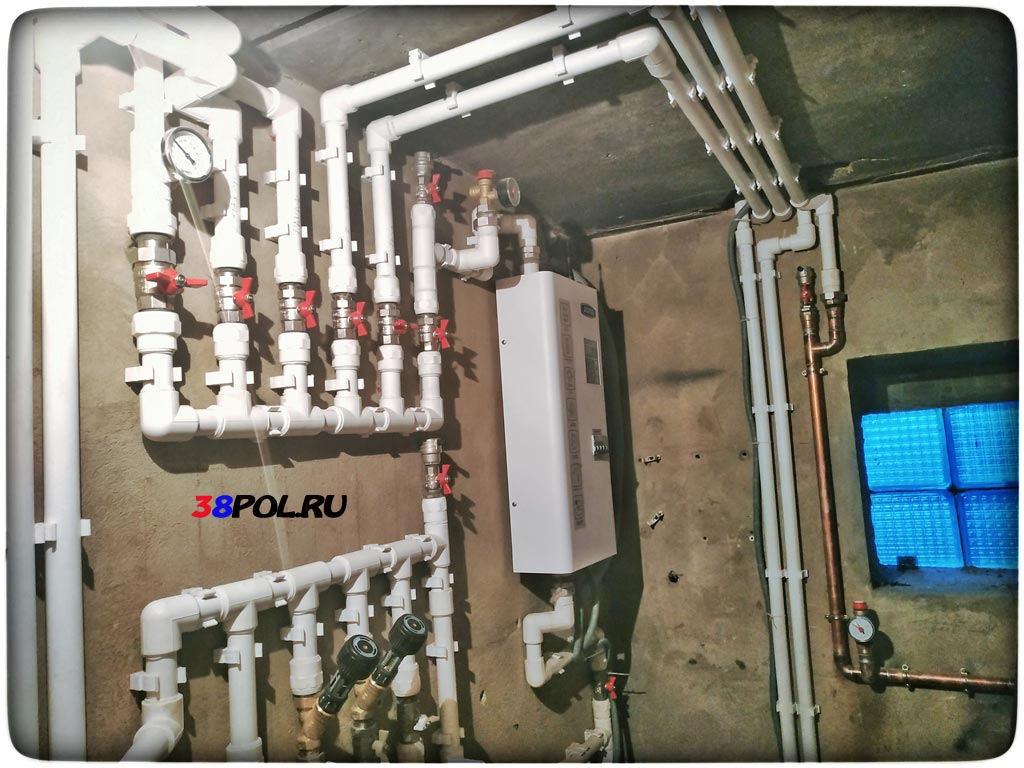

 А так выглядит готовый узел.

Хорошо спроектированная и выполненная работа и выглядеть должна соответствующе.

 Тестовый запуск произведён.

И мы готовы к новым полезным делам:)
