Максимовщина 176 м2. Тёплый водяной пол.

     Стоимость выполненных работ: 41 000 руб.

    Стоимость материалов: 121 850 руб.

    Срок выполнения работ: 3 дня.

   Дата сдачи: 10.06.2015.





Тёплый водяной пол Иркутск Максимовщина

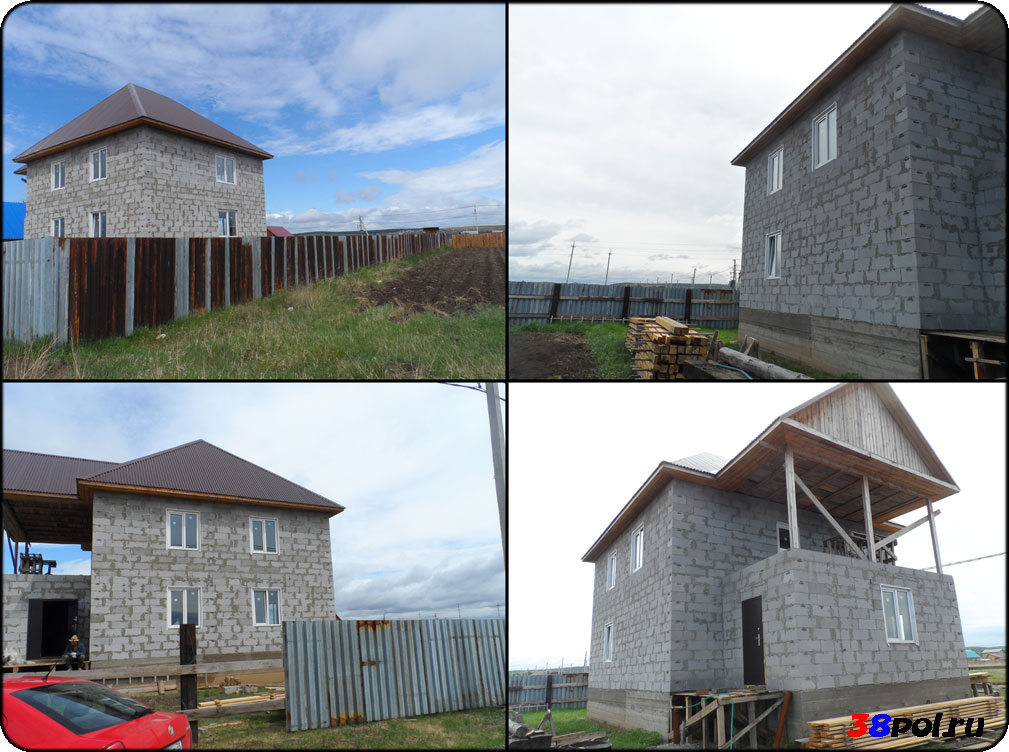

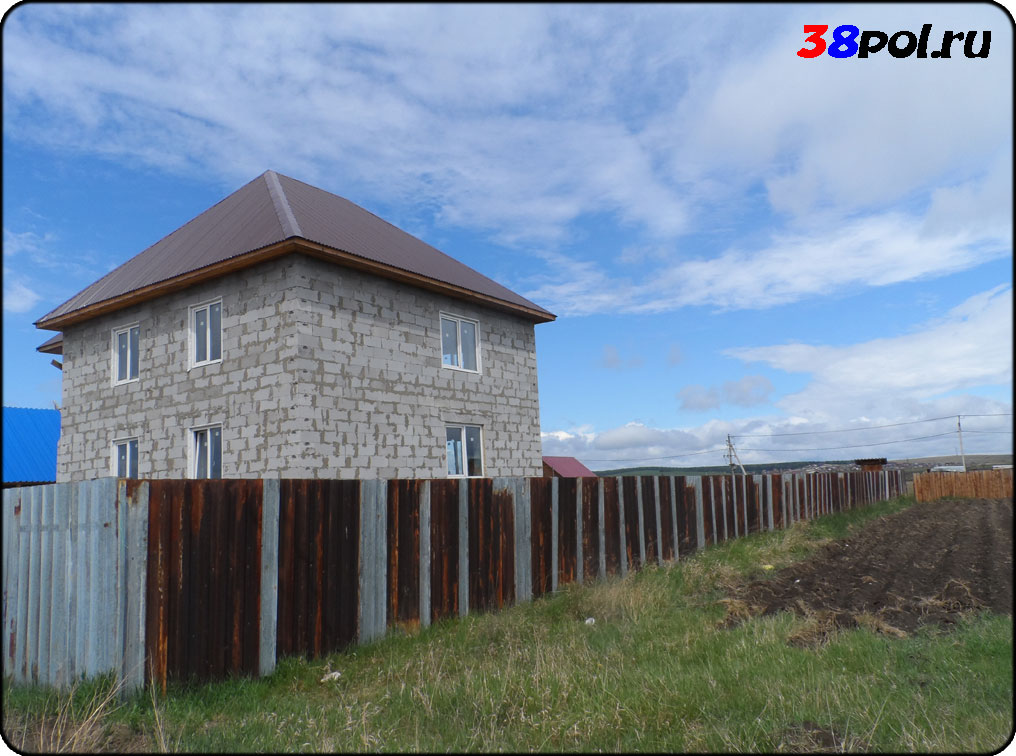

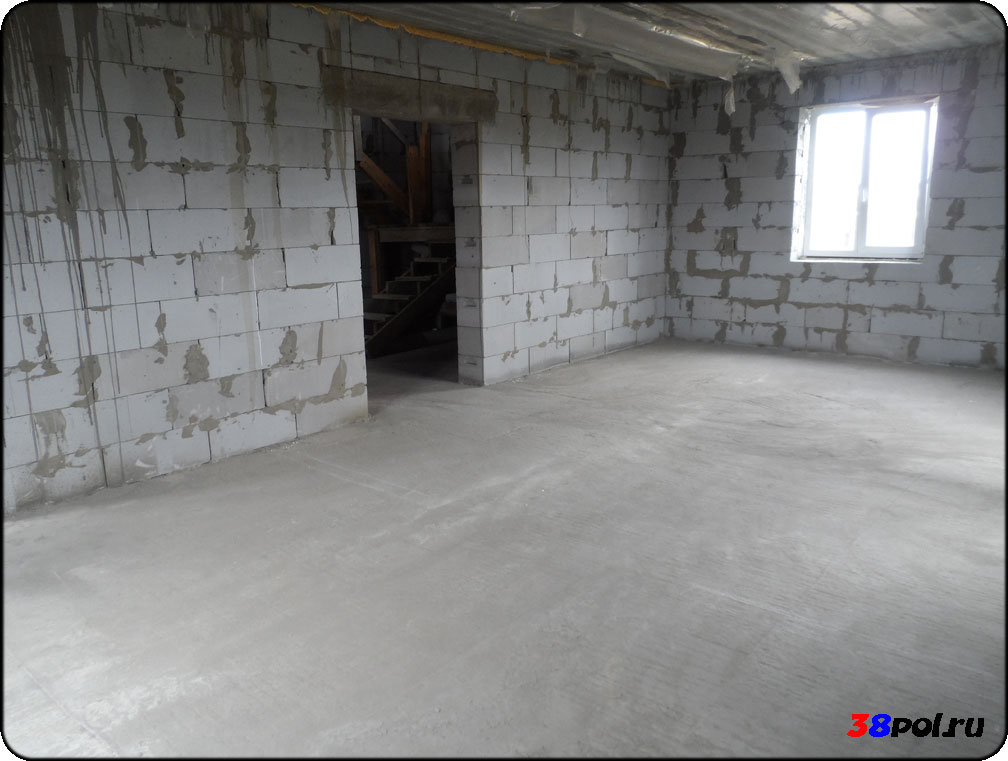

г. Иркутск, посёлок Максимовщина. Монтаж системы отопления (тёплый водяной пол). Общая площадь здания - 176 м2 (по 88 метров каждый этаж). Дом собран из газобетона. Полы бетонные.



Тёплый водяной пол Иркутск Максимовщина

    На данном объекте запланирована комбинированная система отопления:

- первый этаж - водяные тёплые полы

- второй этаж - радиаторное отопление

- узел отопления на основе двух котлов - электрического и твердотопливного.

Исходя из текущего состояния строительства дома, по желанию клиента, было решено в этом году собрать только отопление первого этажа (тёплые полы) с монтажом узла на полипропилене и только с электрическим котлом. Т.к. полной ясности относительно сроков последующих работ не было, то было принято решение монтировать узел без учёта второго этажа и второго котла, другими словами - узел временный и подлежит трансформации после начала монтажа отопления второго этажа и твердотопливного котла.

Тёплый водяной пол Иркутск Максимовщина

     Вся работа по созданию отопления на основе водяного тёплого пола делится на три части:

1 Подготовка пола

2 Укладка трубы

3 Монтаж отопительного узла и коллектора тёплого пола.



Далее следует запуск и тестирование системы отопления.

Тёплый водяной пол Иркутск Максимовщина

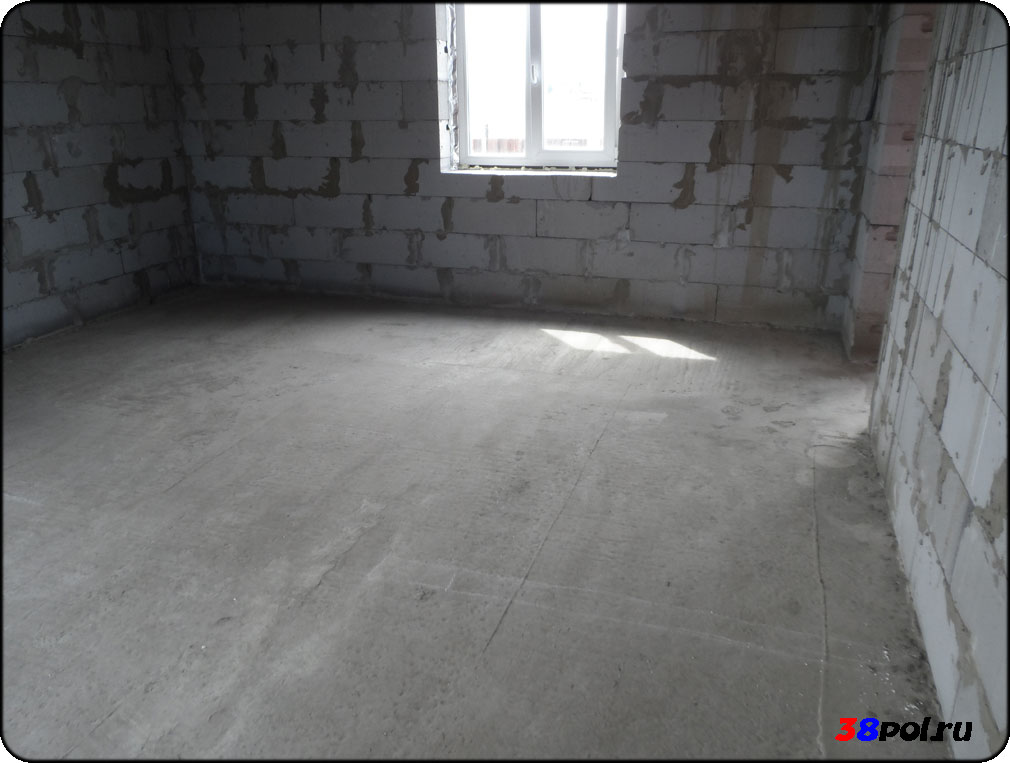

 На данном объекте мы имеем бетонный пол, поэтому подготовка пола делится на этапы:

- (1) укладка теплоизоляции из экструдированного пенополистирола (в обиходе - экструзии), толщиной 50 мм (здесь это Пеноплэкс, который, правда, у нас в Иркутске чаще называют Пеноплекс)

- (2) монтаж фольгированной теплоизоляции для тёплого пола, толщиной 3 мм (Valtec)

- (3) проклейка стыков фольгированной теплоизоляции армированным скотчем

- (4) крепление демпферной ленты по периметру помещений

- (5) установка решёток (сеток) для крепежа трубы тёплого пола (3000*1000*200*4)

Тёплый водяной пол Иркутск Максимовщина

   Часть №1 - подготовка пола:

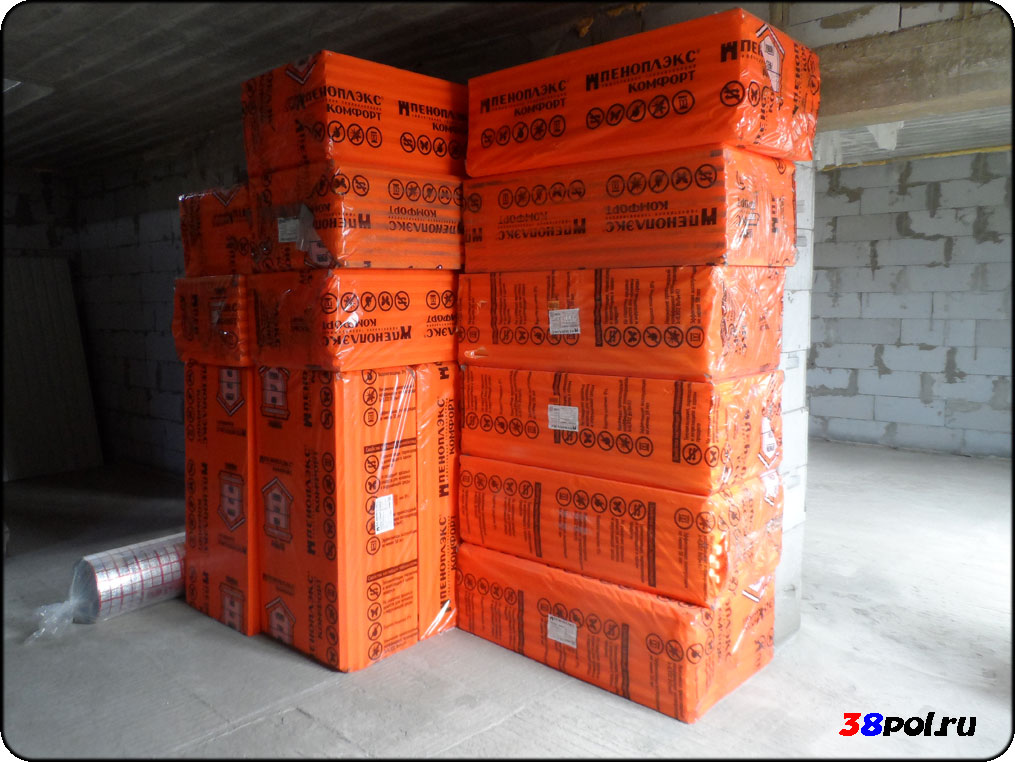

Этап (1) - укладка экструдированной теплоизоляции толщиной 50 мм. Поставляется в упаковках по 8 листов.

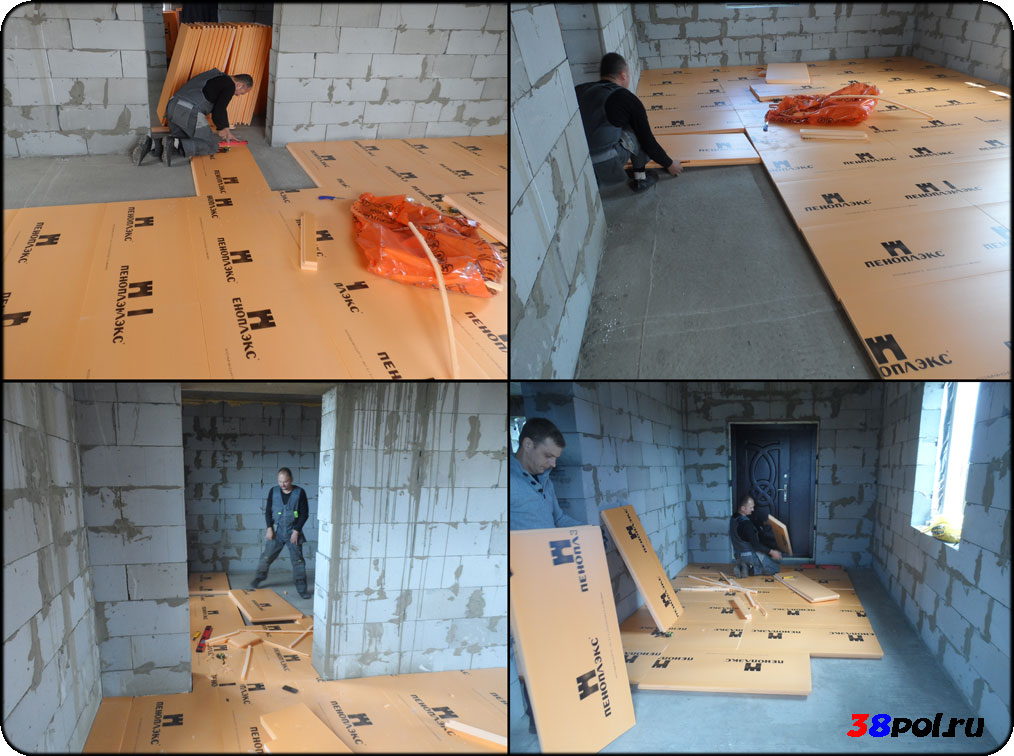

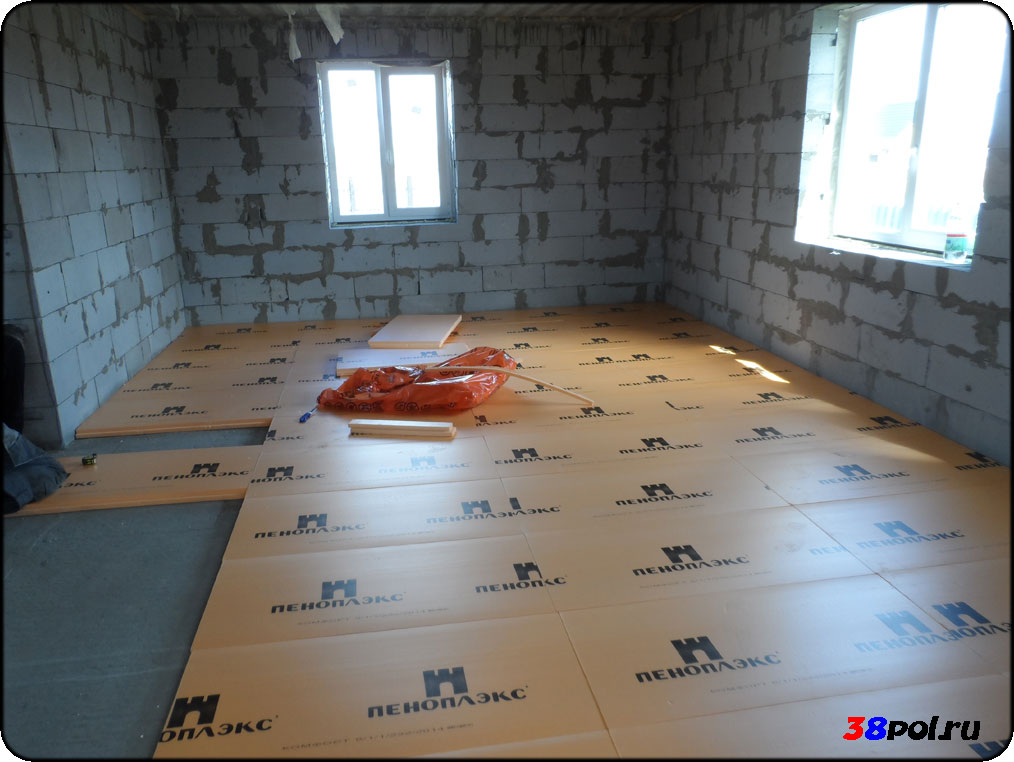

Тёплый водяной пол Иркутск Максимовщина   Равномерно укладываем теплоизоляцию по всей площади первого этажа.
Тёплый водяной пол Иркутск Максимовщина

   Листы теплоизоляции снабжены специальными пазами, что обеспечивает надёжное сцепление их друг с другом.



Тёплый водяной пол Иркутск Максимовщина    Если где-то на полу есть какие-то шероховатости, то необходимо их убрать - весь слой теплоизоляции должен плотно прилегать к полу.

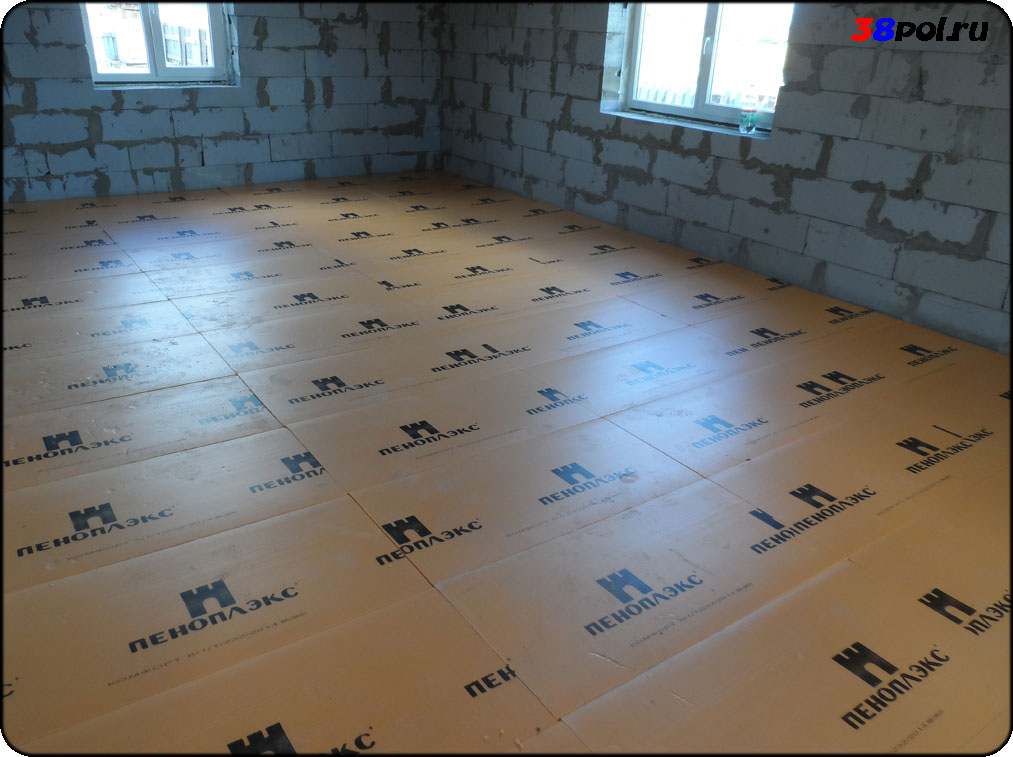

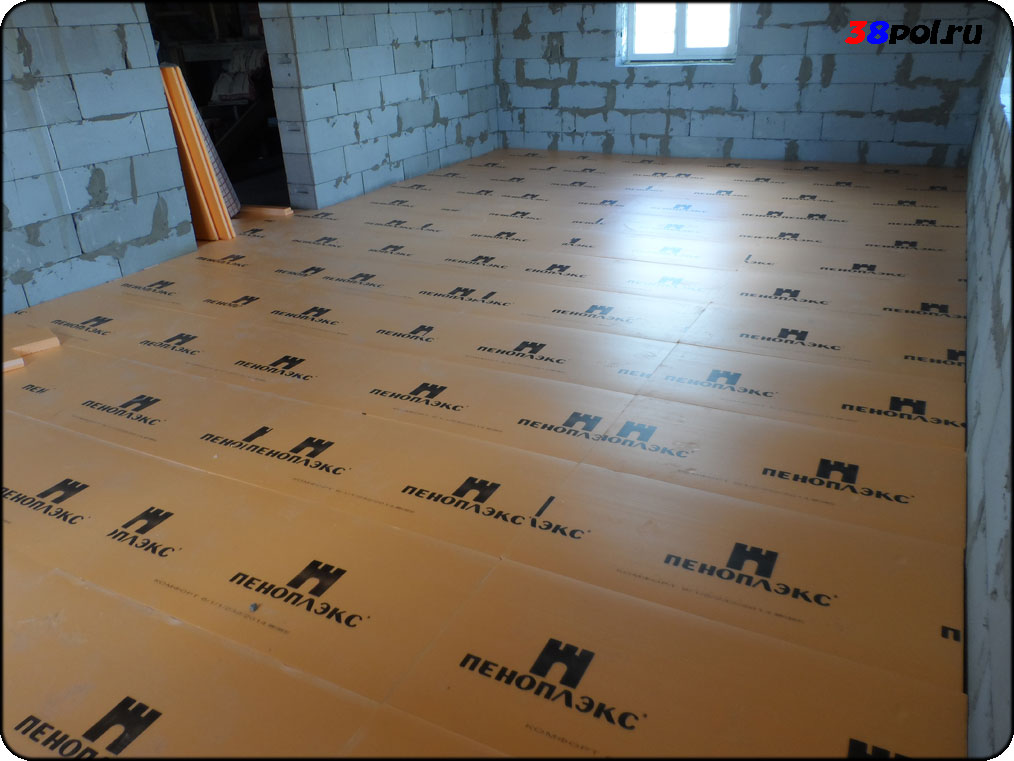

Тёплый водяной пол Иркутск Максимовщина      Первый этап подготовки пола завершён.

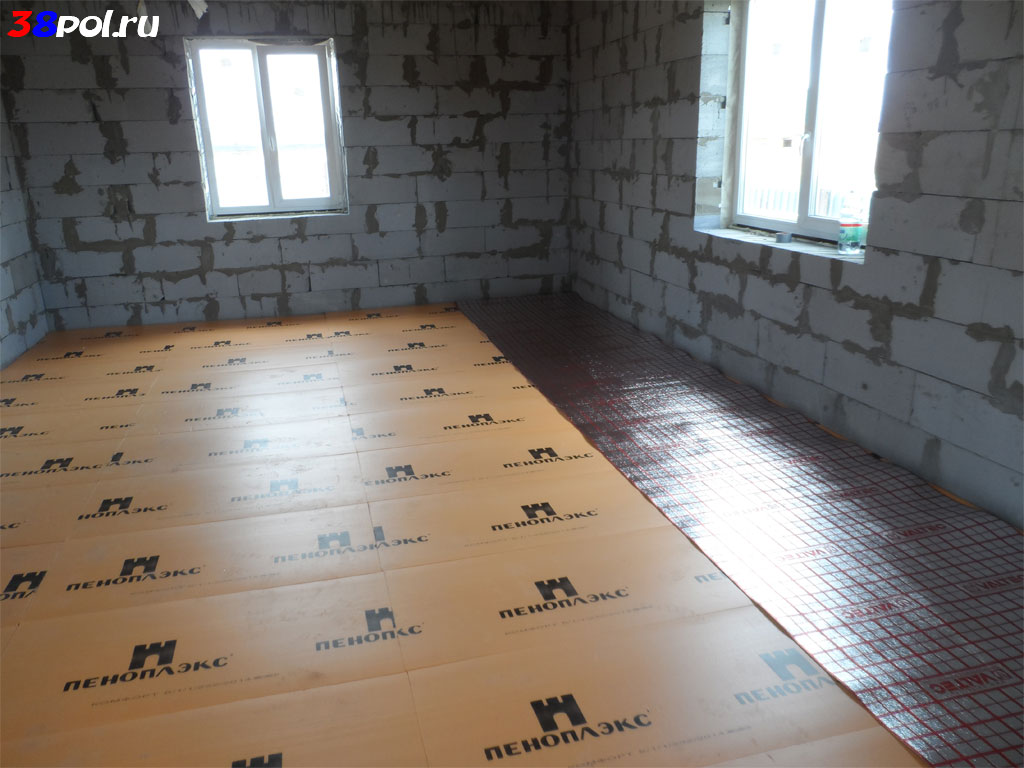

Тёплый водяной пол Иркутск Максимовщина   Этап (2) - монтаж фольгированной теплоизоляции.

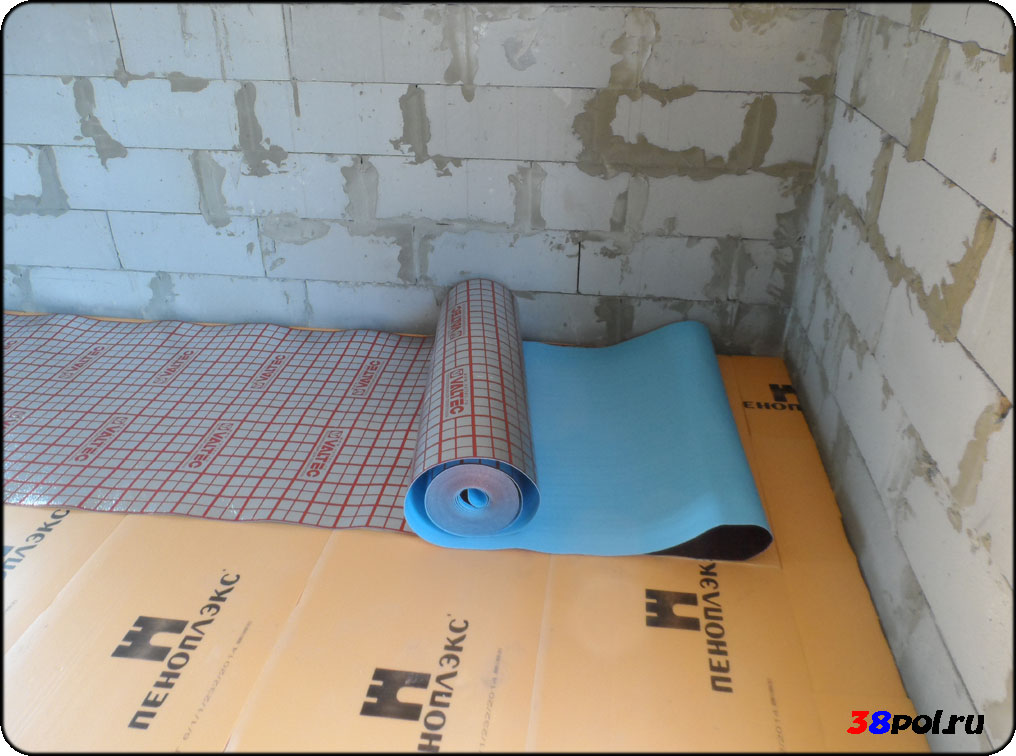

Тёплый водяной пол Иркутск Максимовщина   Равномерно раскатываем теплоизоляцию по длине помещения. К стене её подводим плотно, но без нахлёста. Между собой теплоизоляцию соединяем с небольшим нахлёстом, чтобы молочку бетонной стяжки было не проникнуть под изоляцию.

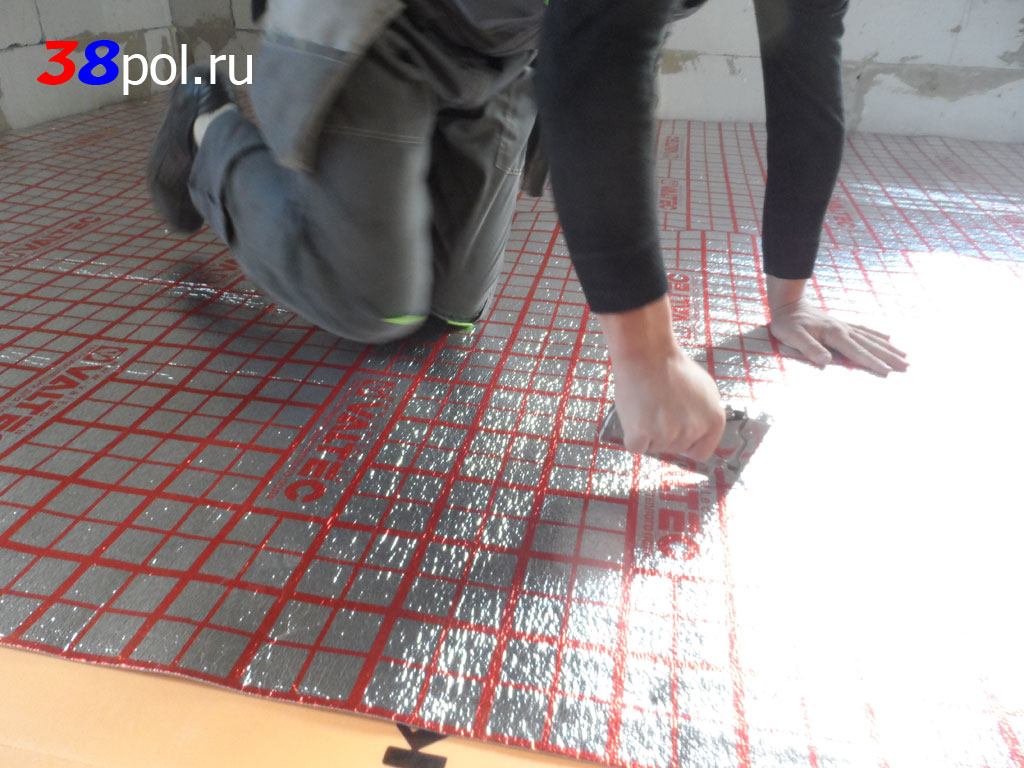

 Тёплый водяной пол Иркутск Максимовщина  Крепление к экструдированной теплоизоляции производим обычным монтажным стэплером.

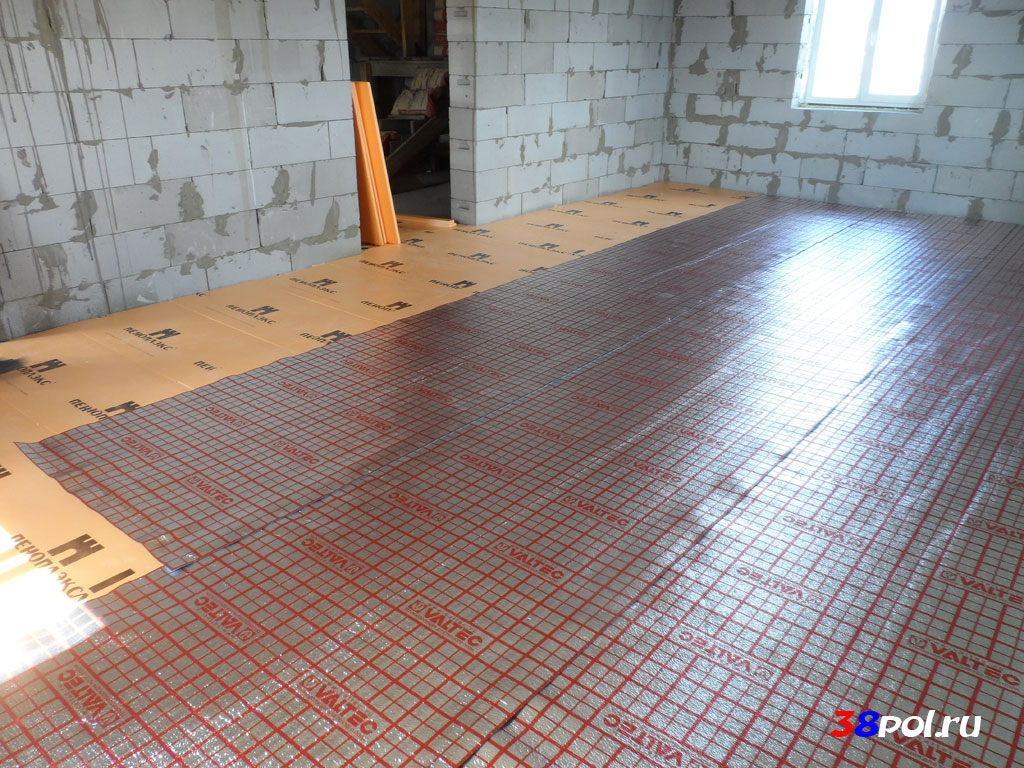

Тёплый водяной пол Иркутск Максимовщина   Если всё сделано правильно, то слой теплоизоляции выглядит ровным, без видимых вздутий.

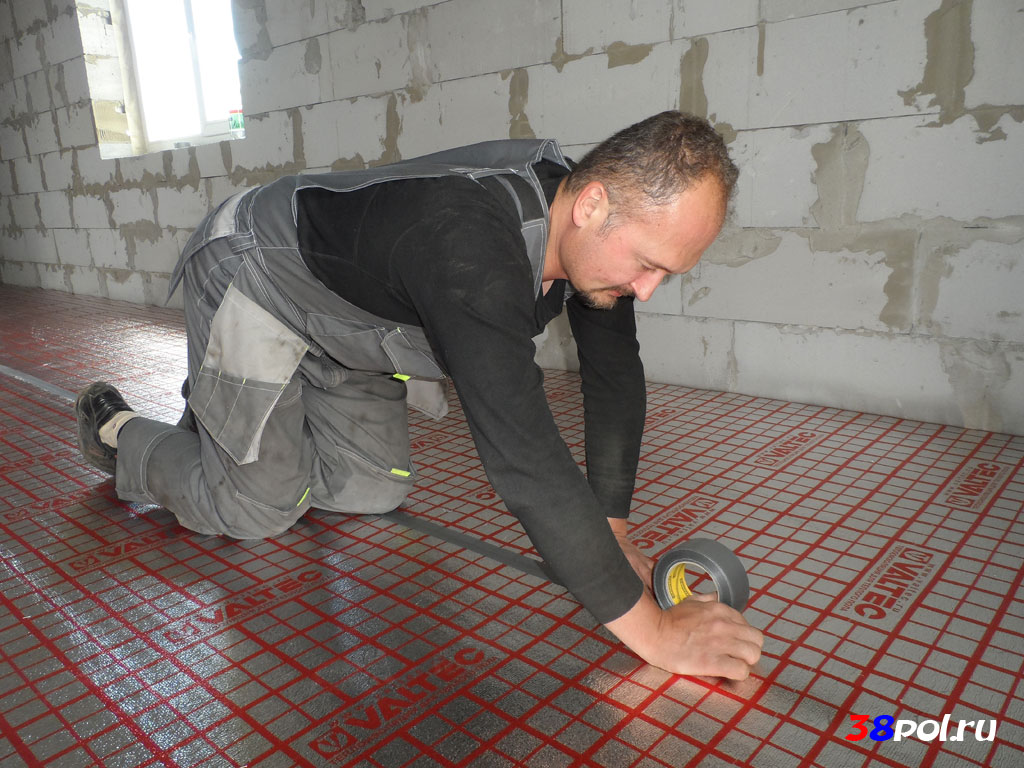

Тёплый водяной пол Иркутск Максимовщина   Этап (3) - проклейка стыков. Используем для этой цели строительный армированный скотч (обычно он бывает серого цвета. Точное название - лента клейкая армированная, влагостойкая). В купе с нахлёстом фольгированной теплоизоляции, это исключает попадание молочка бетонной стяжки под теплоизоляцию.

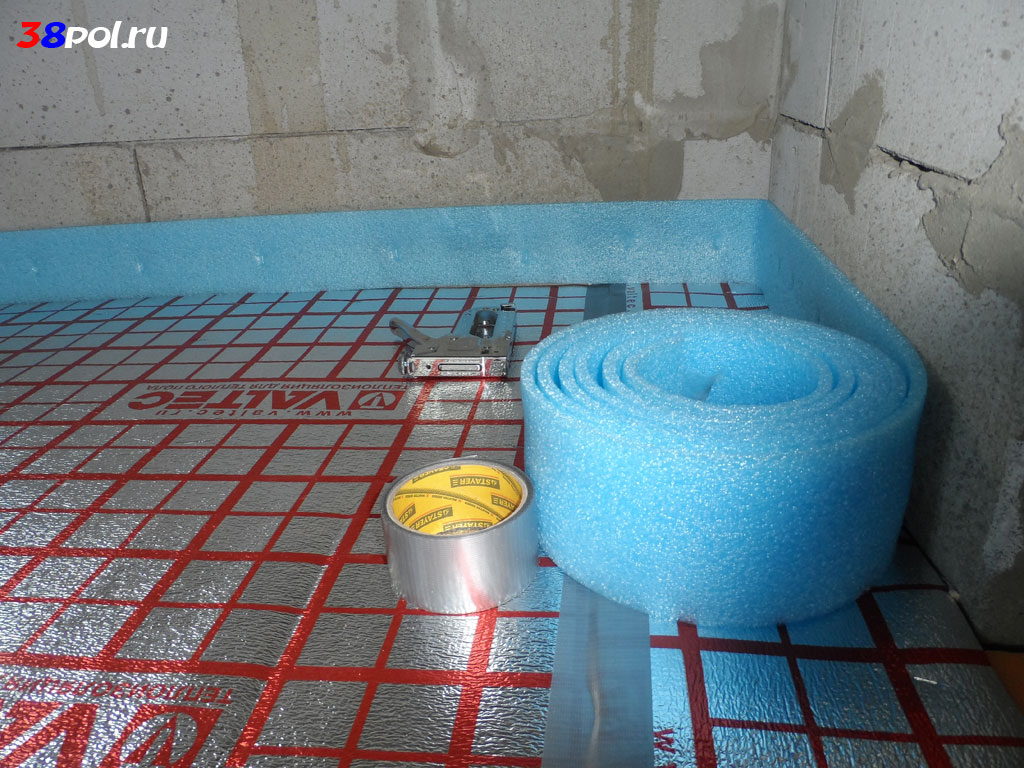

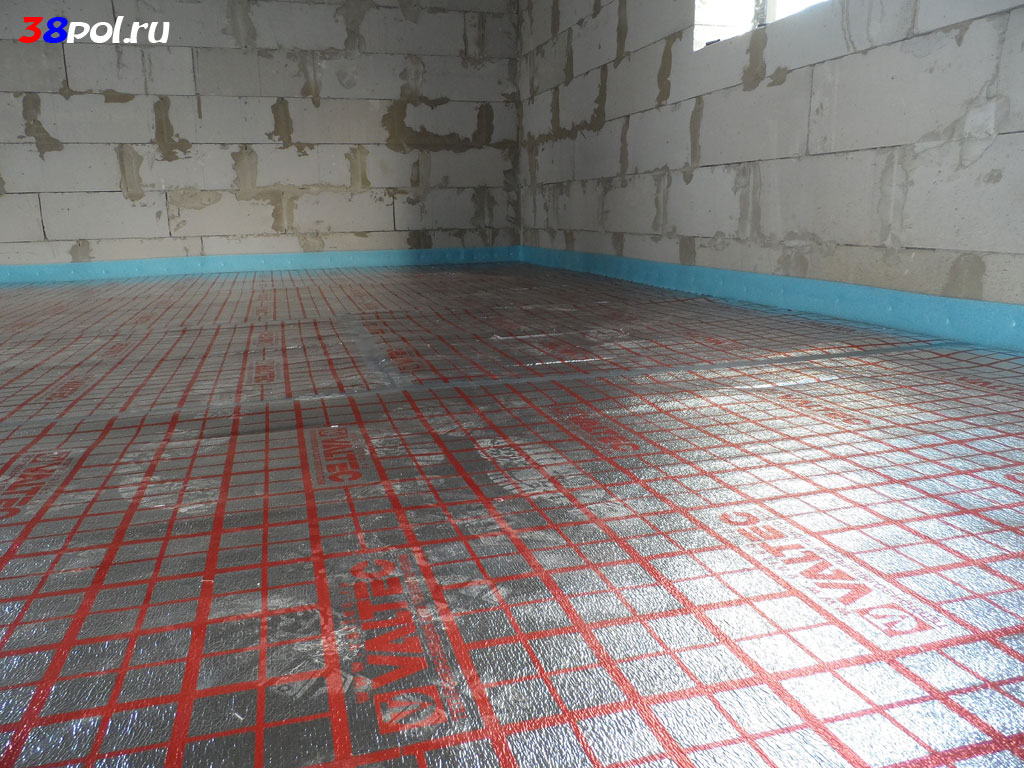

Тёплый водяной пол Иркутск Максимовщина   Этап (4) - крепление демпферной ленты. Её монтаж необходим для компенсации изменения линейного размера бетонной стяжки.
Тёплый водяной пол Иркутск Максимовщина

 Демпферная лента монтируется по периметру всех помещений дома, а если площадь дома велика, то и между дверных проёмов. В последнем случае, трубу тёплого дома необходимо будет одеть в гофротрубки, дабы избежать повреждения труб из-за "хождения" бетонной стяжки. В нашем случае площадь дома не велика, поэтому лента крепится только по периметру помещений.

Ввиду того, что стены дома на данном объекте сделаны из газобетона, то крепление ленты происходит также с помощью монтажного степлера.

Тёплый водяной пол Иркутск Максимовщина

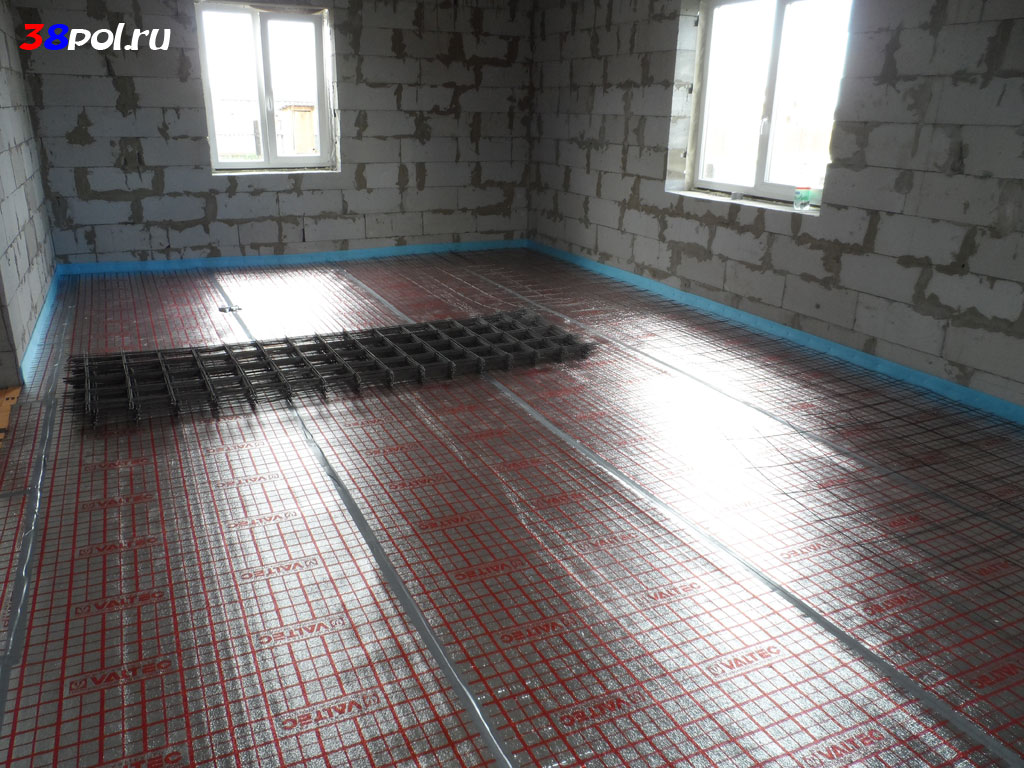

 Этап (5) - установка решёток (сеток) для крепление трубы. В данном случае мы используем сетки размера 3000*1000*200*4 (4 мм толщина проволоки, шаг ячеек 200 мм).

Сами решётки устанавливаем без нахлёста, но плотно друг к другу. Это позволяет создать равномерный крепёжный слой, к которому удобно крепить трубу и на котором комфортно работать.

Может возникнуть вопрос, почему мы используем сетку, а не специальные покрытия для монтажа трубы тёплого пола? Ответ прост - у этих покрытий, на наш взгляд, неоправданно завышенная цена, поэтому мы экономим средства клиента, заметно сокращая его затраты на данном этапе работ. На качестве работ это никак не отражается, правда, трудозатраты при монтаже несколько выше.

Крепление решёток производится непосредственно к бетонному полу с помощью специальных "грибов" (дюбелей строительных с металлическим гвоздём для крепления изоляционных материалов).

Этап считается завершённым, когда вся наша крепёжная сетка равномерно и надёжно закреплена к поверхности пола.

Тёплый водяной пол Иркутск Максимовщина

 Часть №2 - Укладка трубы тёплого водяного пола:

в качестве трубы мы используем трубы из сшитого полиэтилена (PEX), т.к. они наиболее практичны для данного вида отопления (недорого стоят, не имеют эффекта "памяти" (если использовать, к примеру, металлопластик, то желательно производить изгиб такой трубы один раз и больше её не трогать) и очень удобны в работе).

Трубы из сшитого полиэтилена бывают разные (PEX-A, PEX-B, PEX-C, PEX-PERT), они имеют свои особенности и отличия - но все они одинаково применимы для монтажа тёплого водяного пола.



Тёплый водяной пол Иркутск Максимовщина

    Крепление трубы к сетке мы производим нейлоновыми стяжками (обязательно, т.к. простые стяжки тяжело держат напряжение и труба "ползёт").

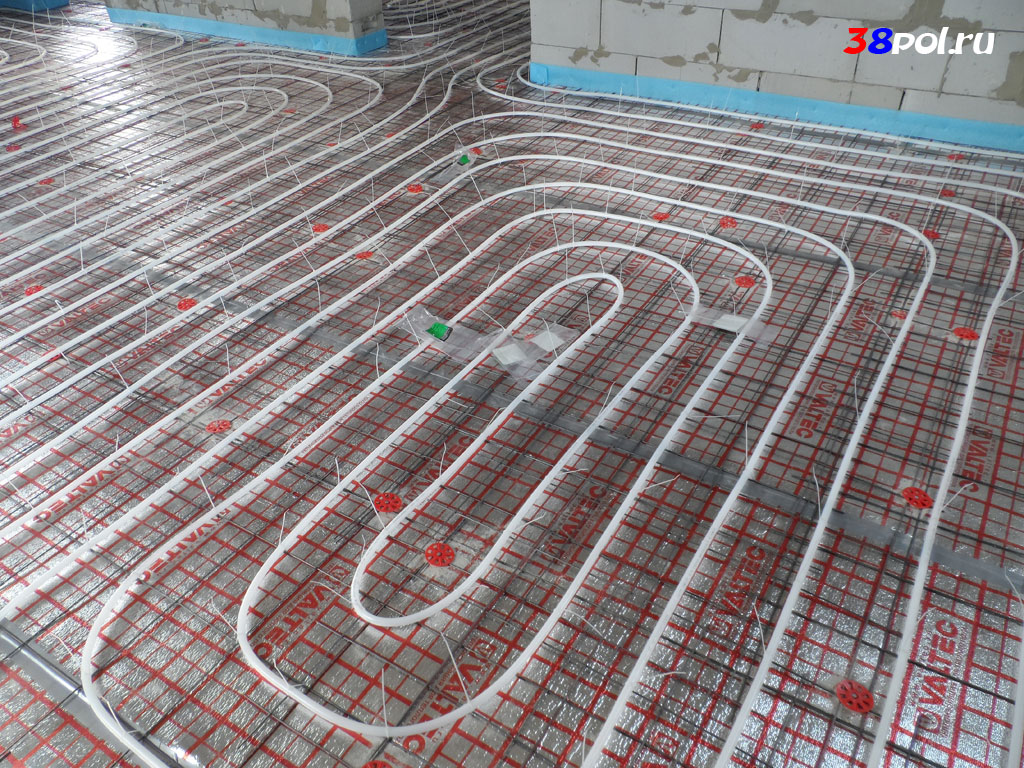

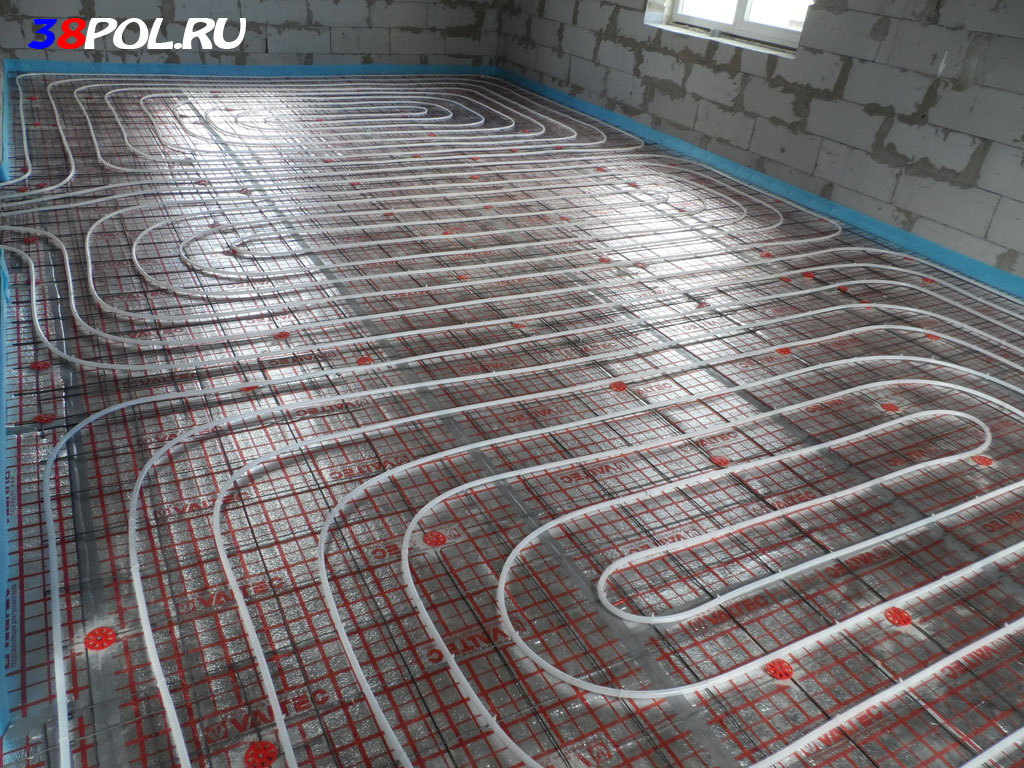

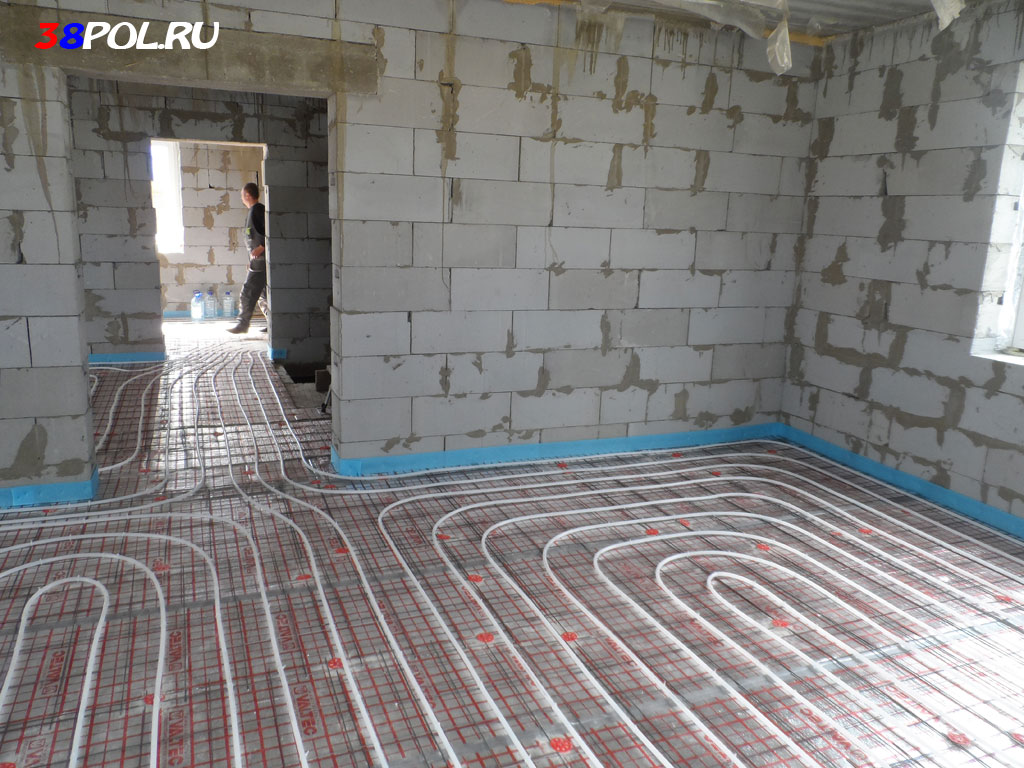

Способ укладки мы используем "Улитка", как самый энергоэффективный и технологичный.



Тёплый водяной пол Иркутск Максимовщина   Расстояние шага труб у нас 20 см. В принципе, можно в середине помещений увеличивать шаг между трубами и до 25-30 см, но мы так никогда не делаем, т.к. считаем, что это приводит к снижению эффективности обогрева дома.
Тёплый водяной пол Иркутск Максимовщина

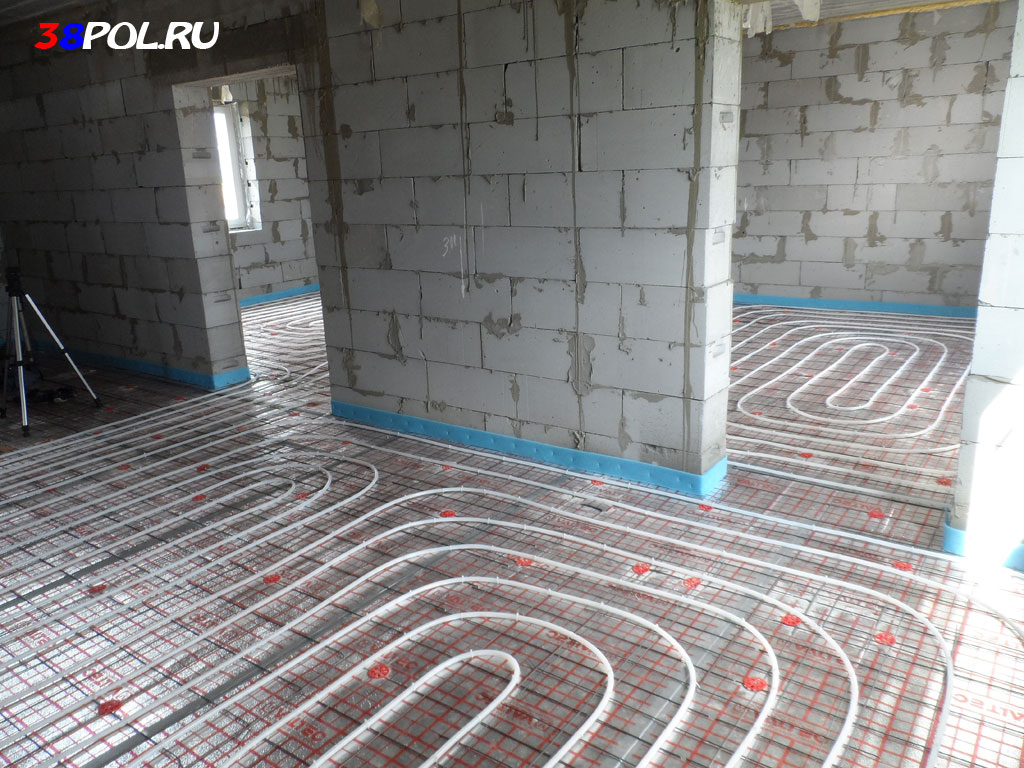

 Очень важно правильно распланировать наши помещения по веткам (это делается при составлении плана работ на стадии расчёта объекта). Желательно делать все ветки примерно одной длины.

Не рекомендуем делать ветки длиной свыше 100 метров.

Тёплый водяной пол Иркутск Максимовщина        По завершению раскладки трубы аккуратно обрезаем все "хвосты" у стяжек.

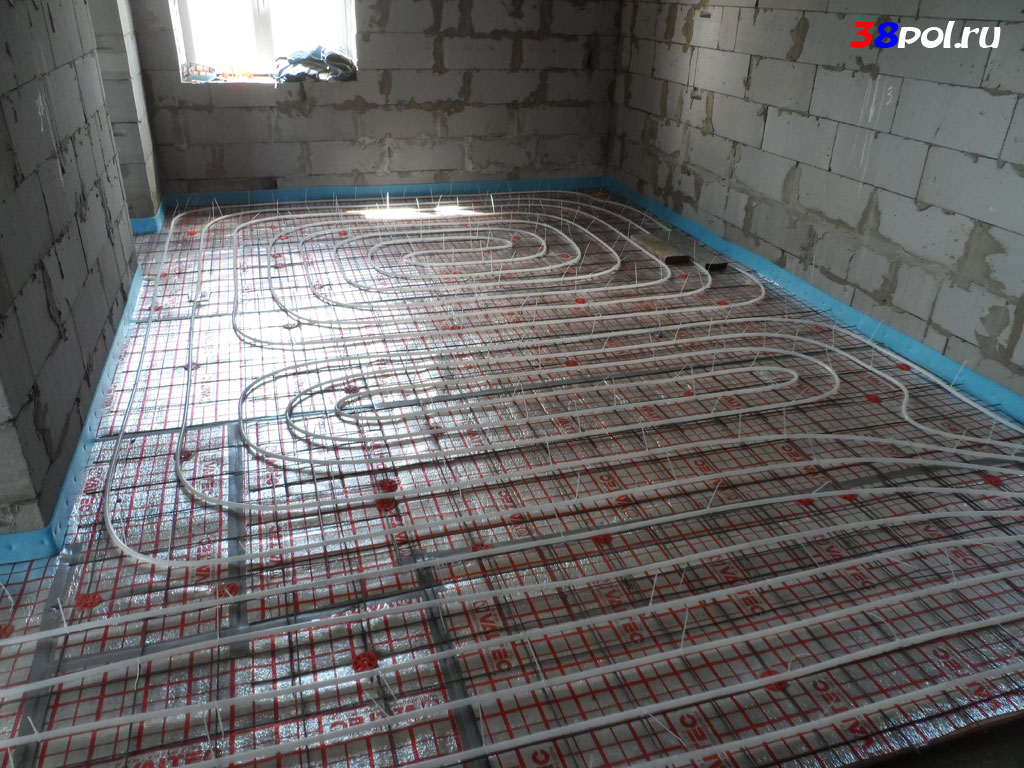

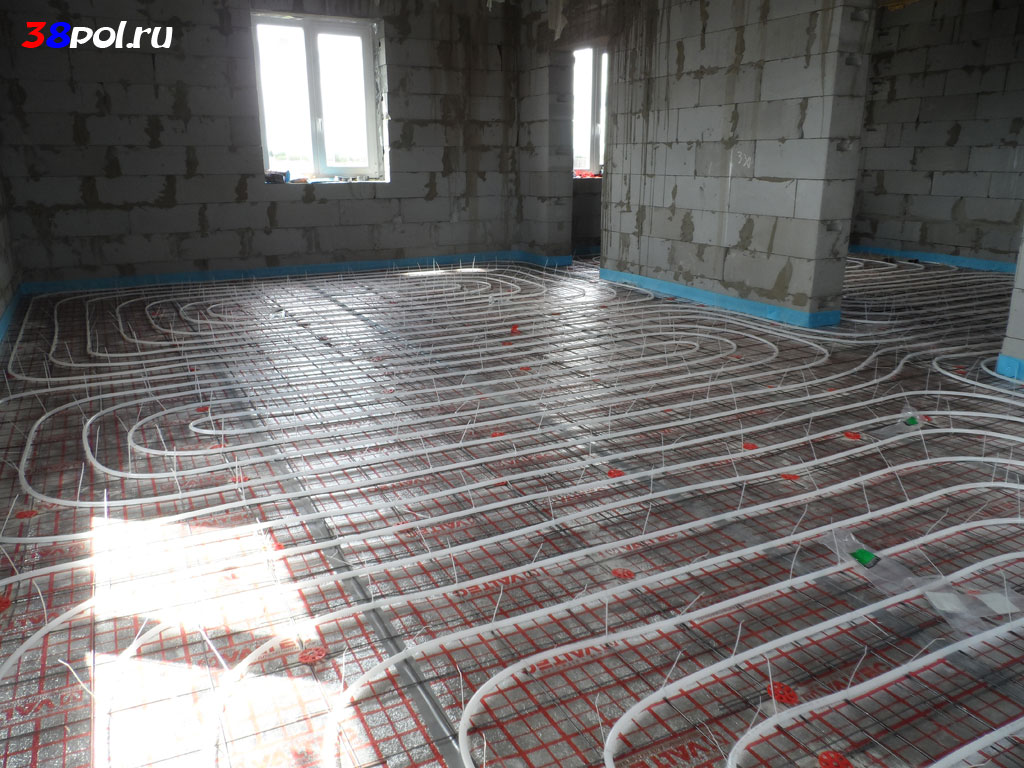

Тёплый водяной пол в Иркутске       Раскладка пола завершена.
Тёплый водяной пол в Иркутске

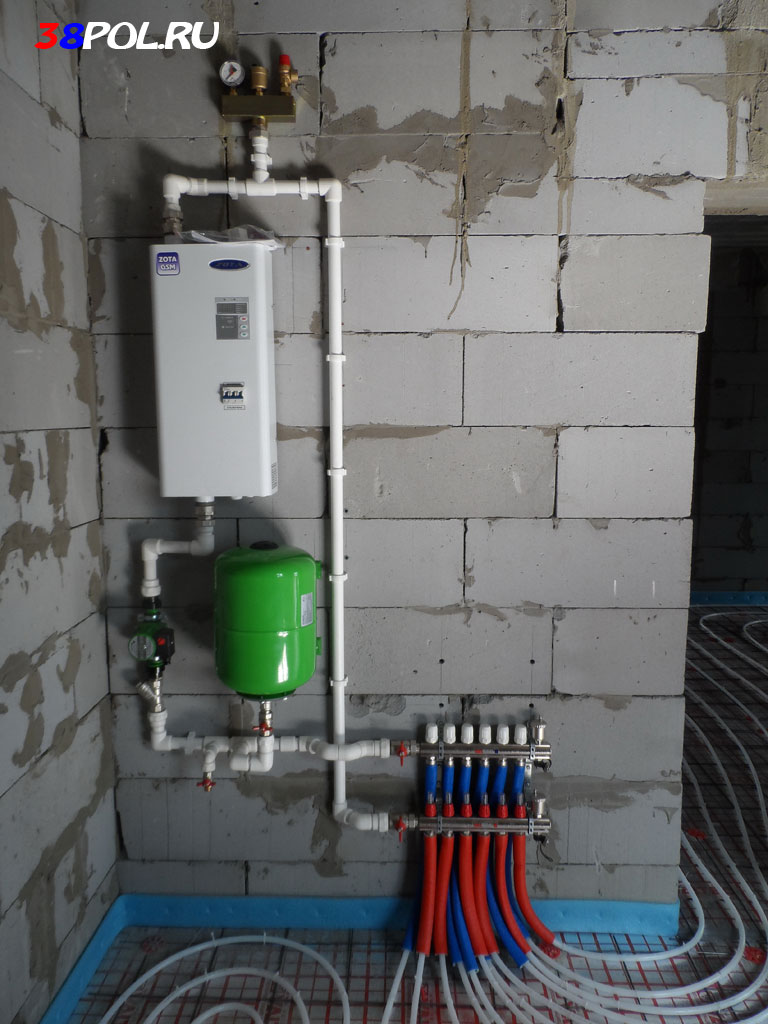

     Часть №3 - монтаж узла и коллектора:

В данном конкретном случае, монтаж узла и коллектора у нас совмещён.

Но вообще это разные этапы: если бы наш узел был удалён от коллектора, или если бы мы сразу делали отопление на два этажа, или если на втором этаже тоже монтировались бы тёплые полы, то коллектор тёплого пола являлся бы отдельным этапом работ, который имел бы свою отдельную от монтажа узла стоимость.

При монтаже узла следует помнить, что запрещено ставить кран на группу безопасности, т.к. это приведёт к снятию котла с гарантии.

Тёплый водяной пол Иркутск Максимовщина

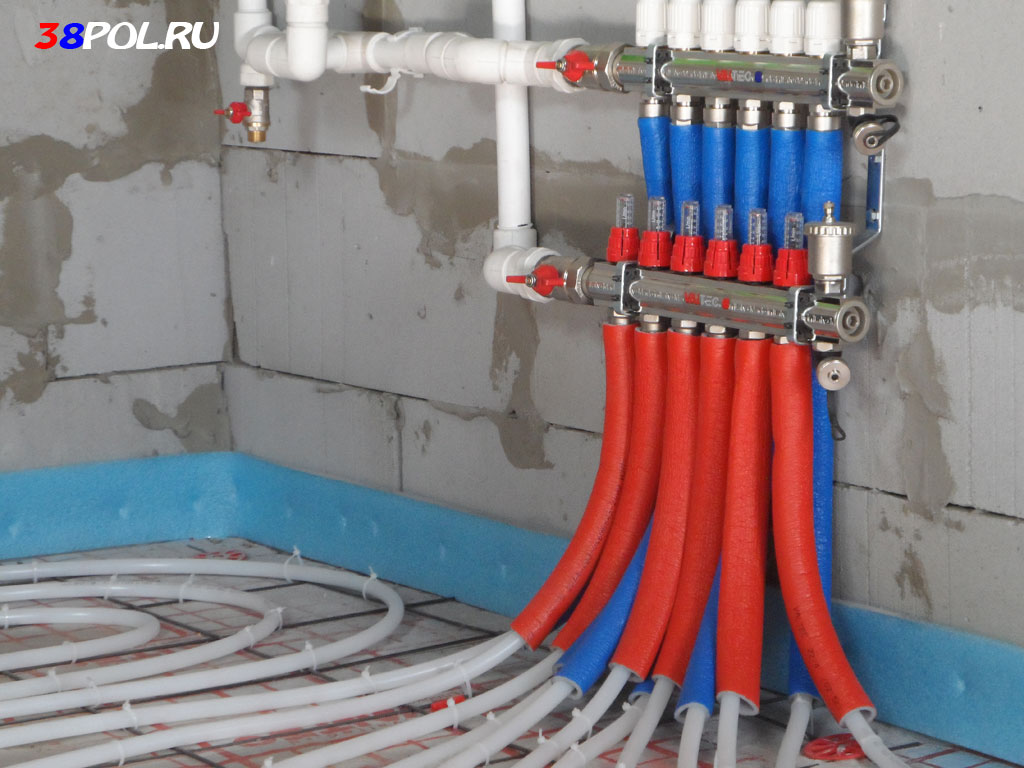

Как можно видеть, всё отопление первого этажа у нас разбито на шесть контуров отопления.

Коллектор тёплого пола укомплектован кранами со сгонами-американками (т.е. с накидными гайками для быстрого демонтажа коллектора) и воздухоотводчиками.

Подача и обратка выделены специальными цветными изолирующими трубками.

Все контура отопления расположены по часовой стрелке относительно коллектора, на коллекторе порядок веток идёт справа-налево, что делает лёгким запоминание веток для их регулировки. Но также хорошо ветки отопления подписывать - для избежания путаницы клиента в процессе эксплуатации системы отопления.

Тёплый водяной пол Иркутск Максимовщина       Итак, система отопления собрана и мы производим её тестовый запуск.

Смотреть видео.
