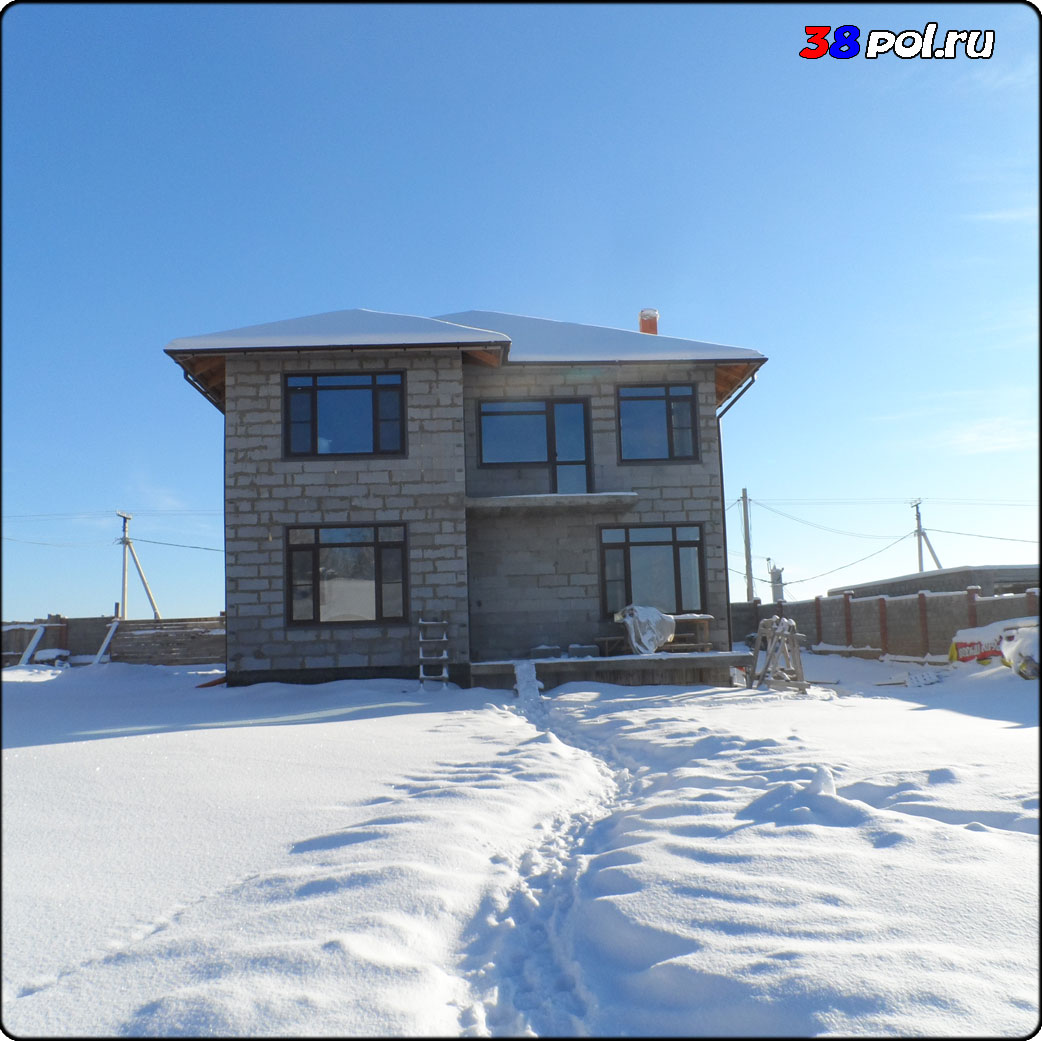

15 км. Байкальского тракта. Коттедж из газобетона общей площадью 300 м2.

Полы бетонные. Два жилых этажа и цоколь - итого три равноразмерных этажа.

Задача: создать комбинированную систему отопления (на полипропилене).

Первый этаж - тёплый пол.

Второй этаж - радиаторы со скрытой обвязкой по потолку первого этажа.

Гараж и цоколь - радиаторы со стандартной обвязкой.

Дополнительная задача: монтаж стояков водоснабжения и водоотведения.

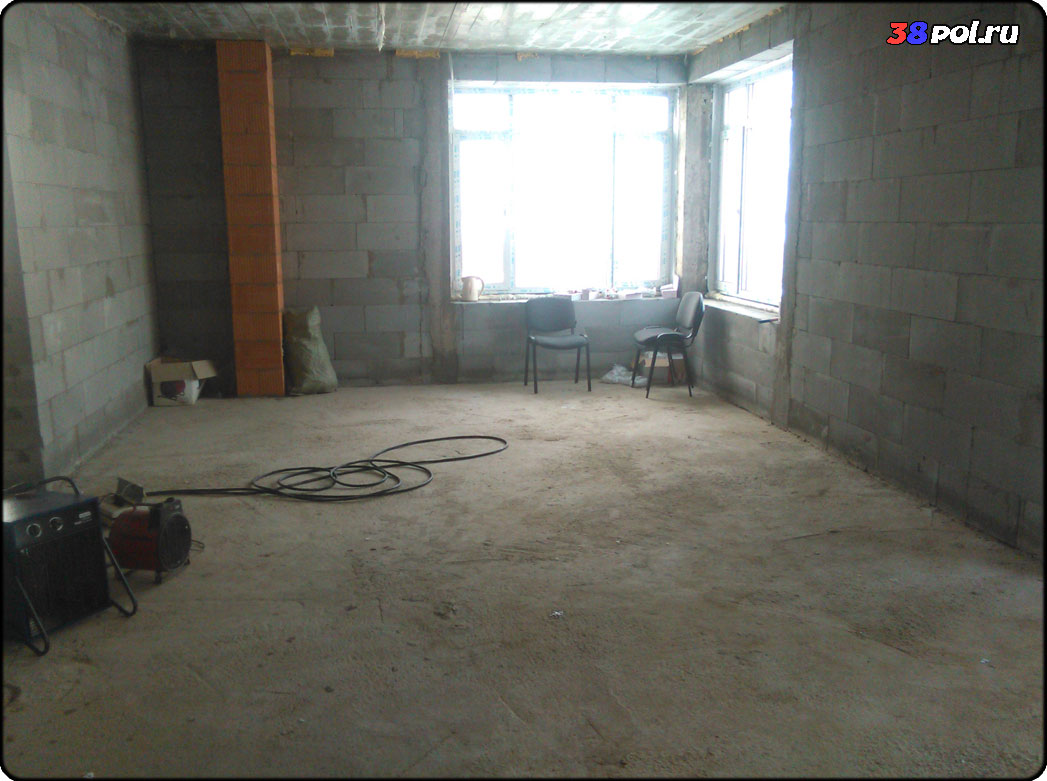

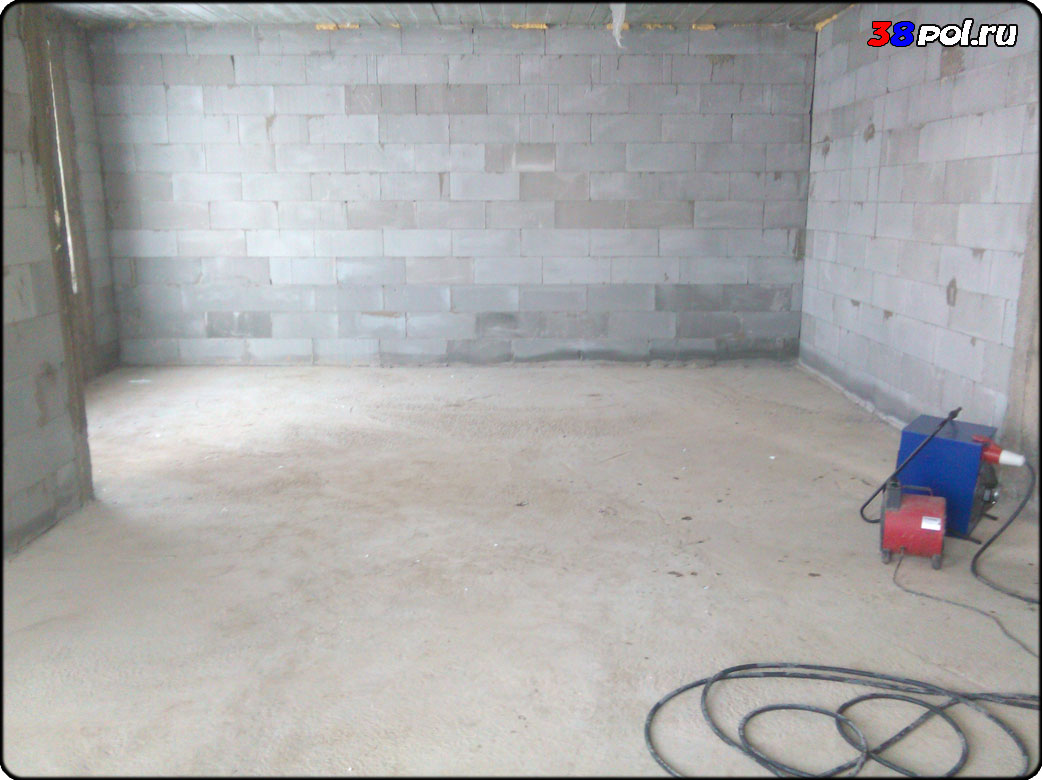

 Так выглядит наш фронт работ перед самым началом.

 Зима уже наступила, поэтому приемлемую температуру для ведения работ обеспечивает тепловая пушка мощностью 12 кВт. и тёплая спецодежда.

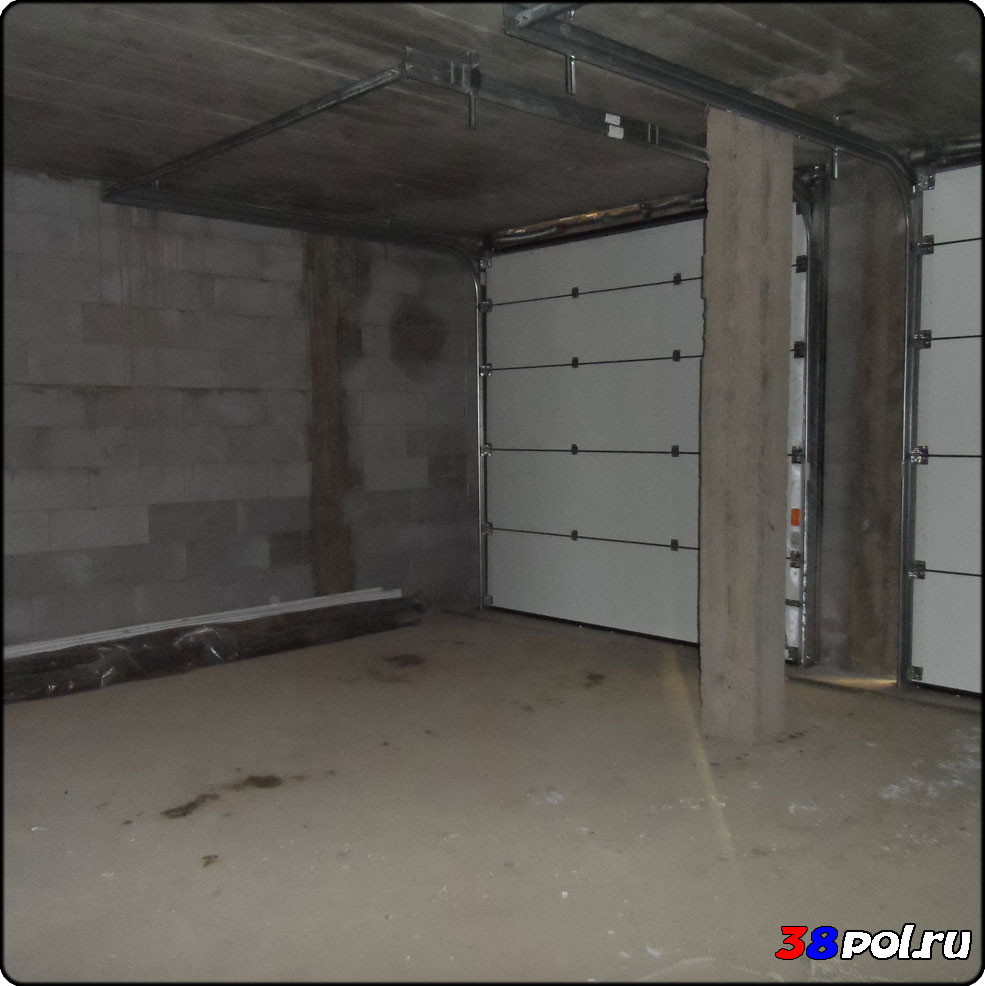

 Помещение гаража, в котором будет смонтированы:

  - коллектор тёплого пола,

  - контур отопления самого гаража,

  - часть контура отопления второго этажа с обходом места для монтажа привода автоматического поднятия ворот.

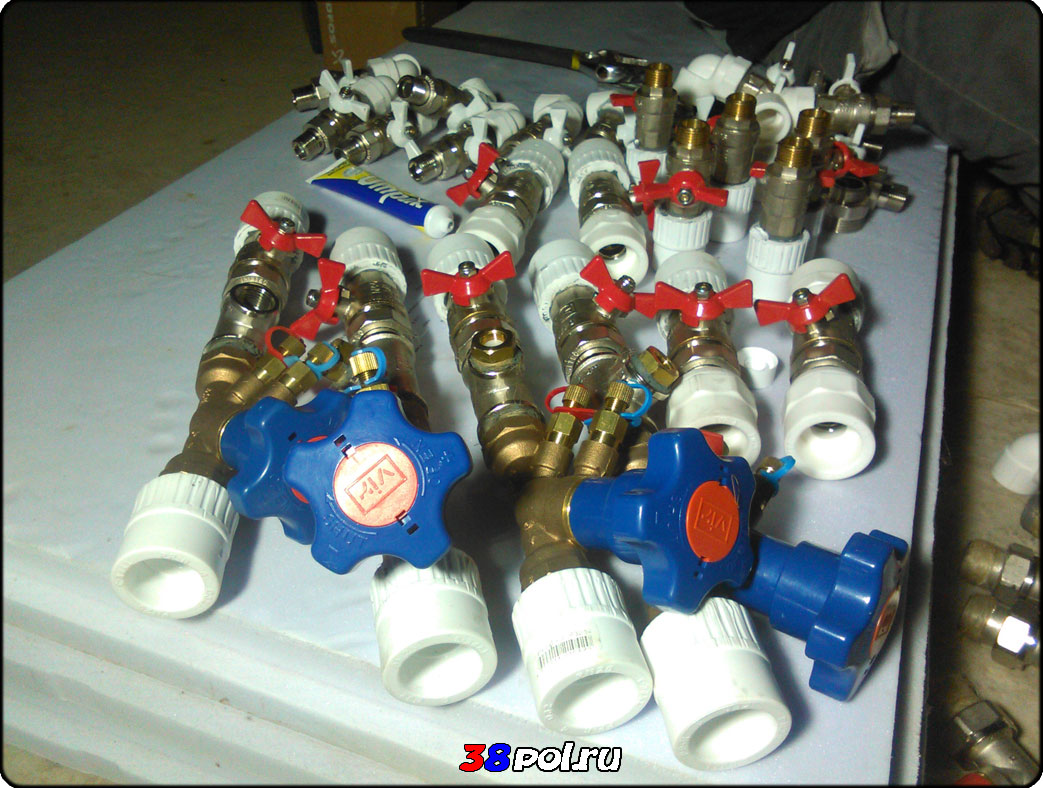

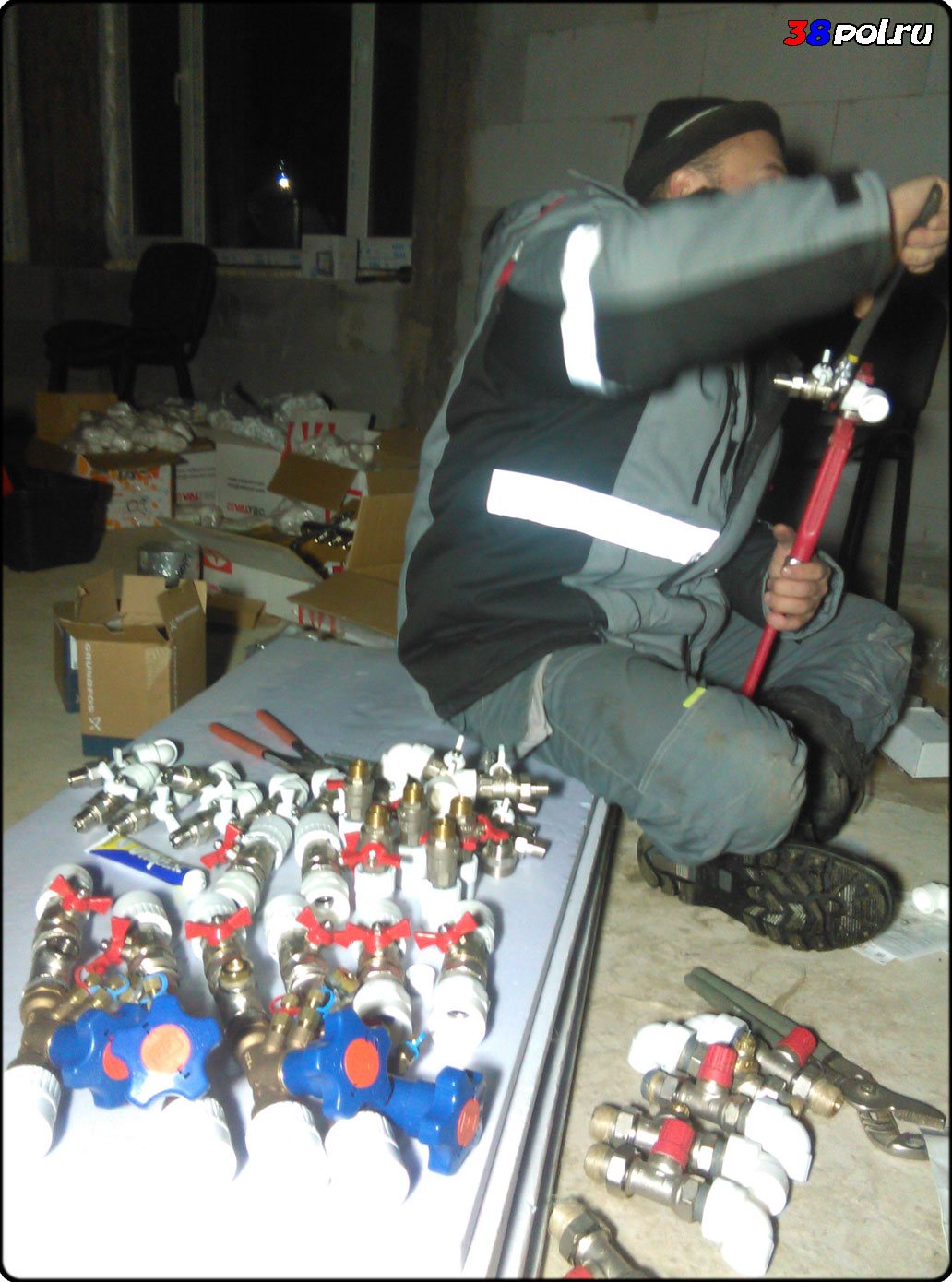

 Согласно плану работ, первым делом мы приступаем к скрутке всех элементов системы.

 Первый этап пройден.

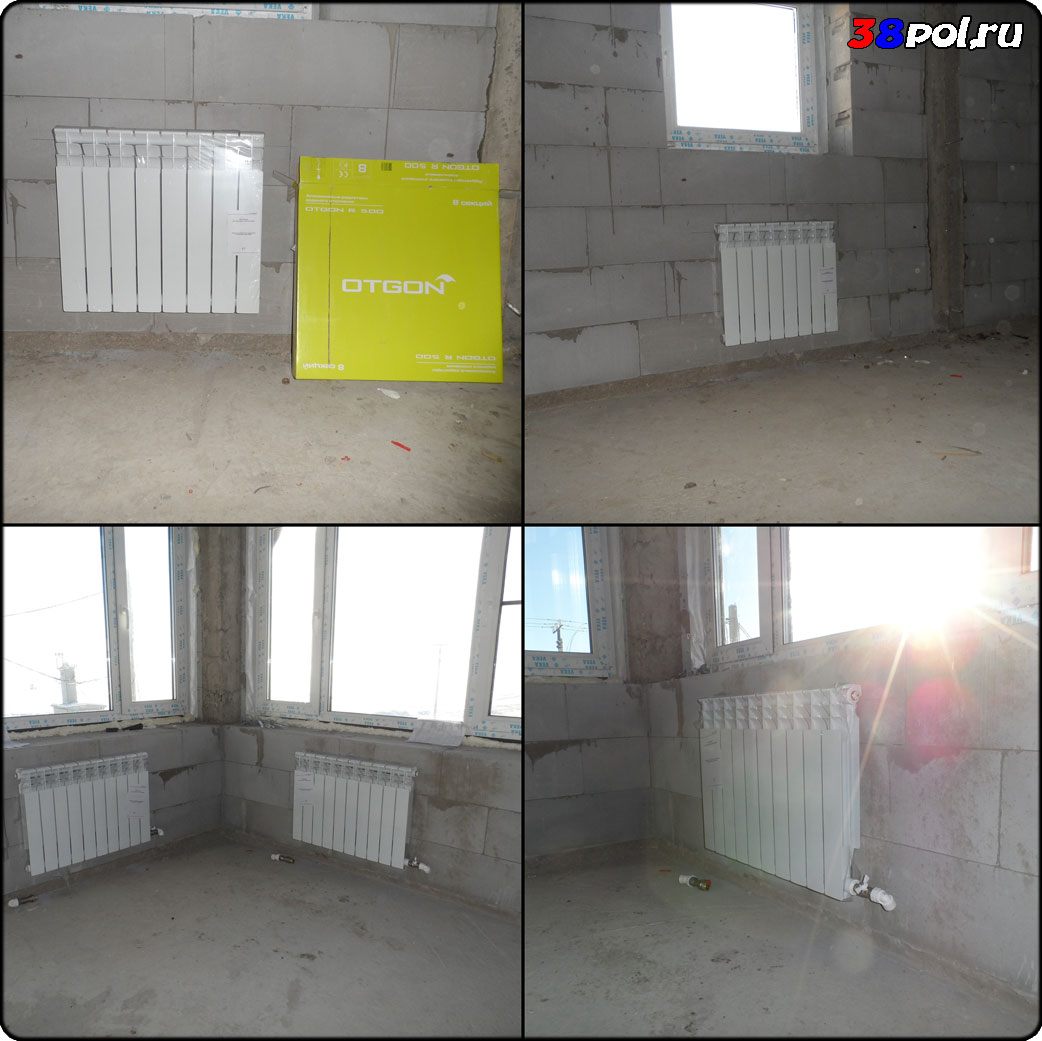

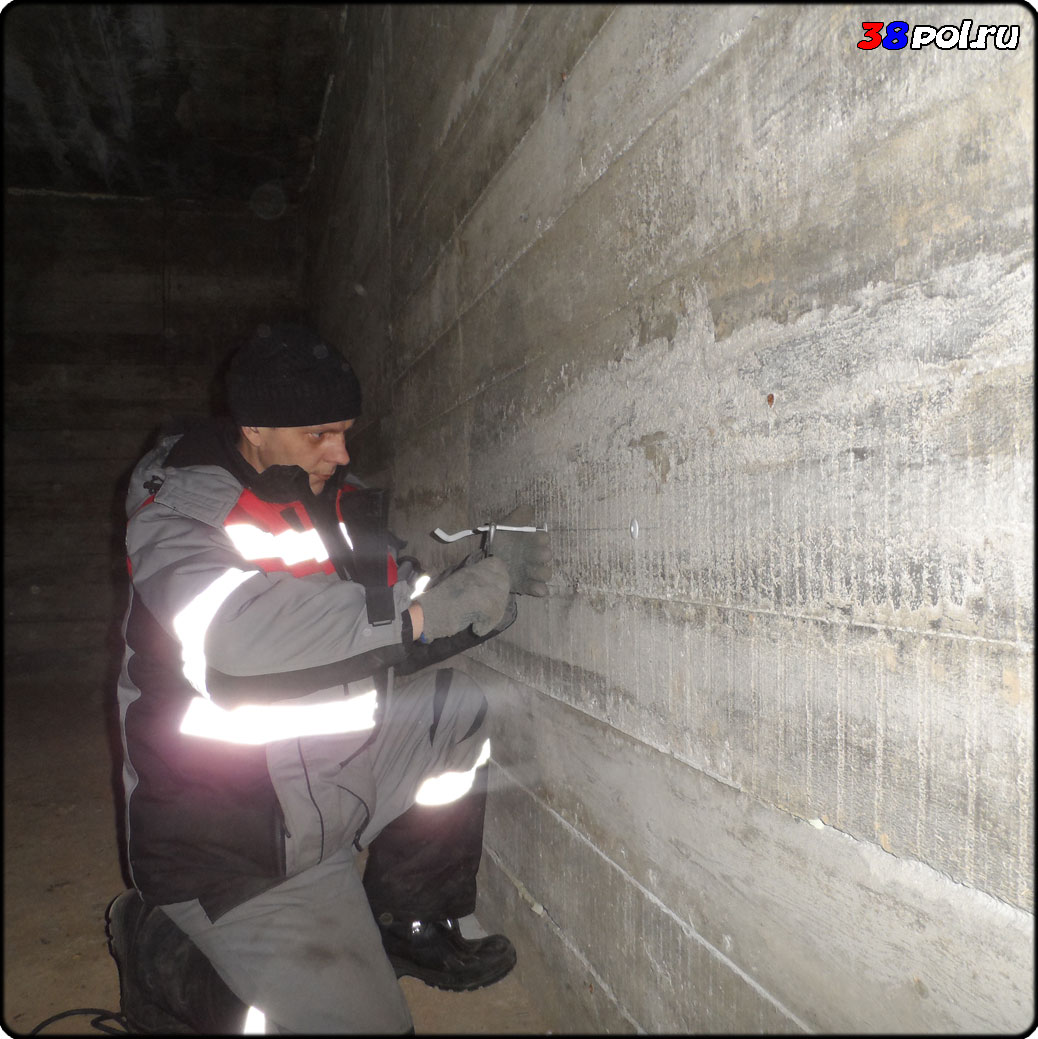

 Приступаем к навеске радиаторов.

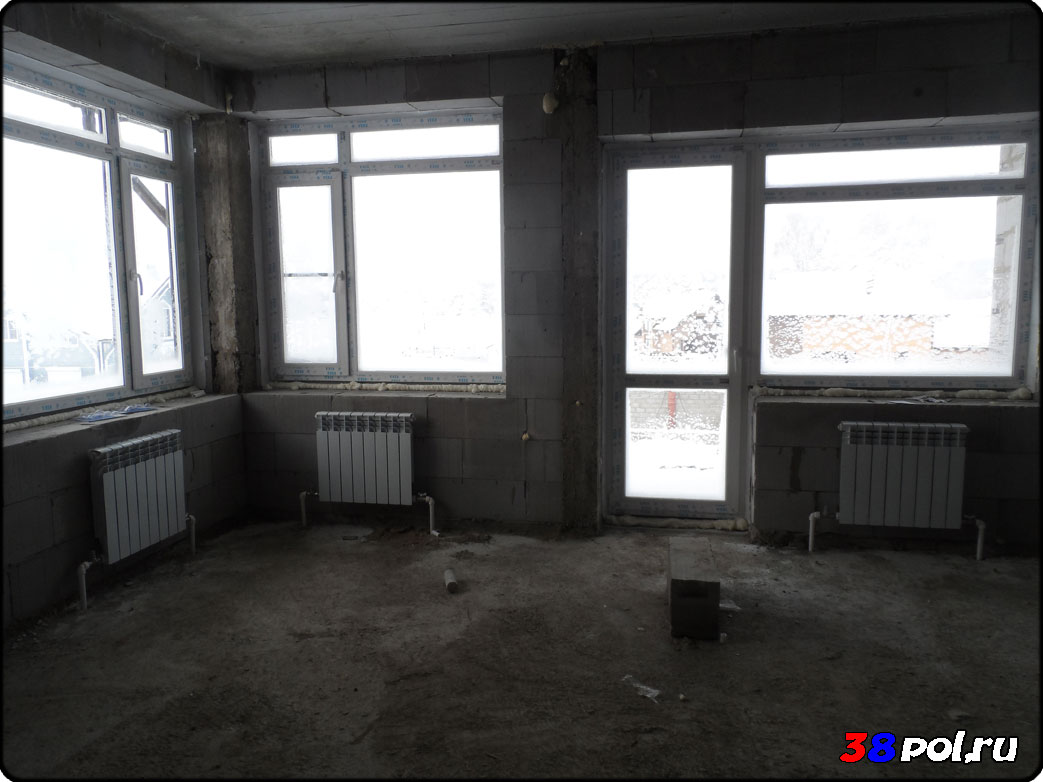

 Навеска и подготовка радиаторов к обвязке завершена.

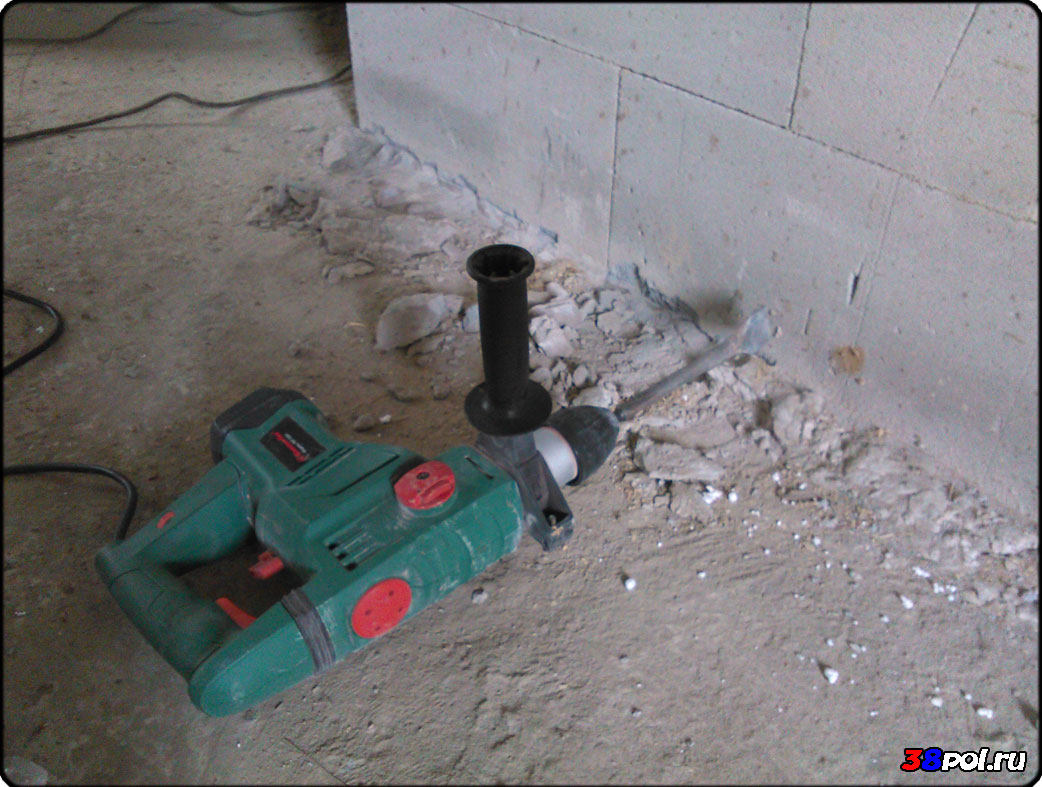

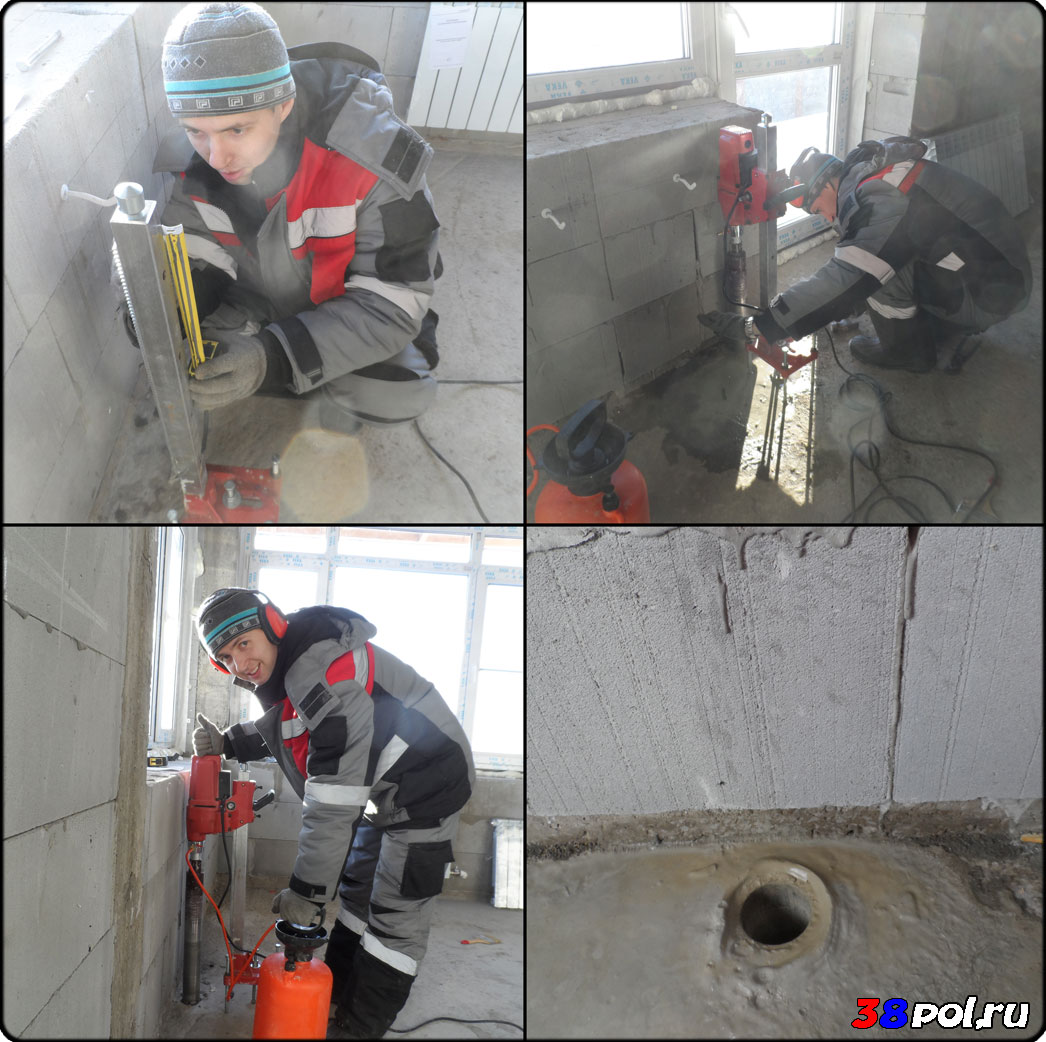

 Далее делаем технологические отверстия под скрытую обвязку радиаторов второго этажа и прохождения бетонных стен цоколя с помощью технологии "Алмазного бурения".

Итого 16 технологических отверстий диаметром 64 мм. по цене 30 руб/см. на общую сумму 12 420 рублей.

 Параллельно с этим кипит работа по прокладке радиаторного отопления.

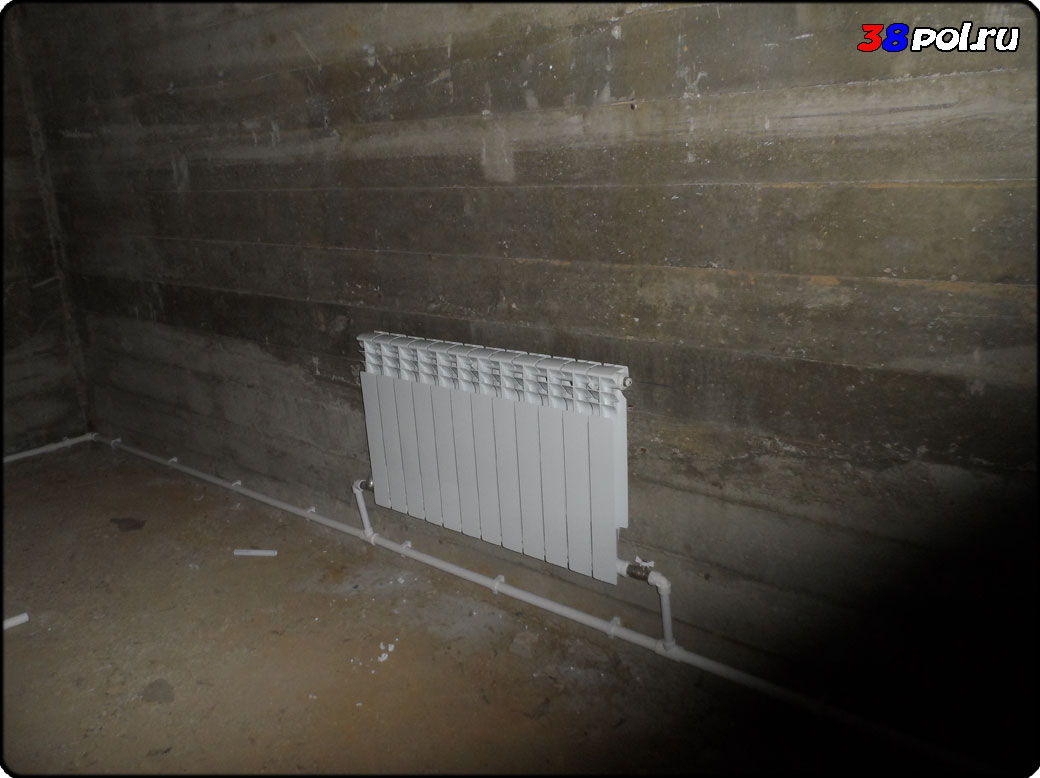

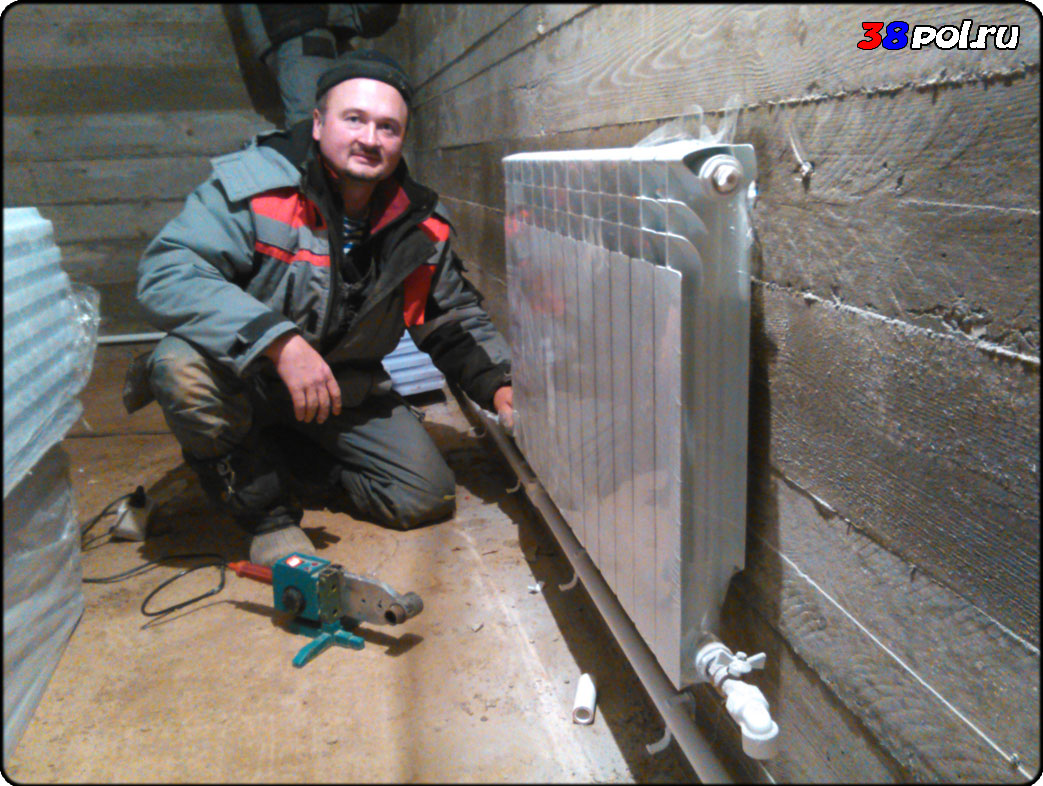

Контур отопления цокольного этажа почти завершён (последний радиатор перед входом в котельный узел).

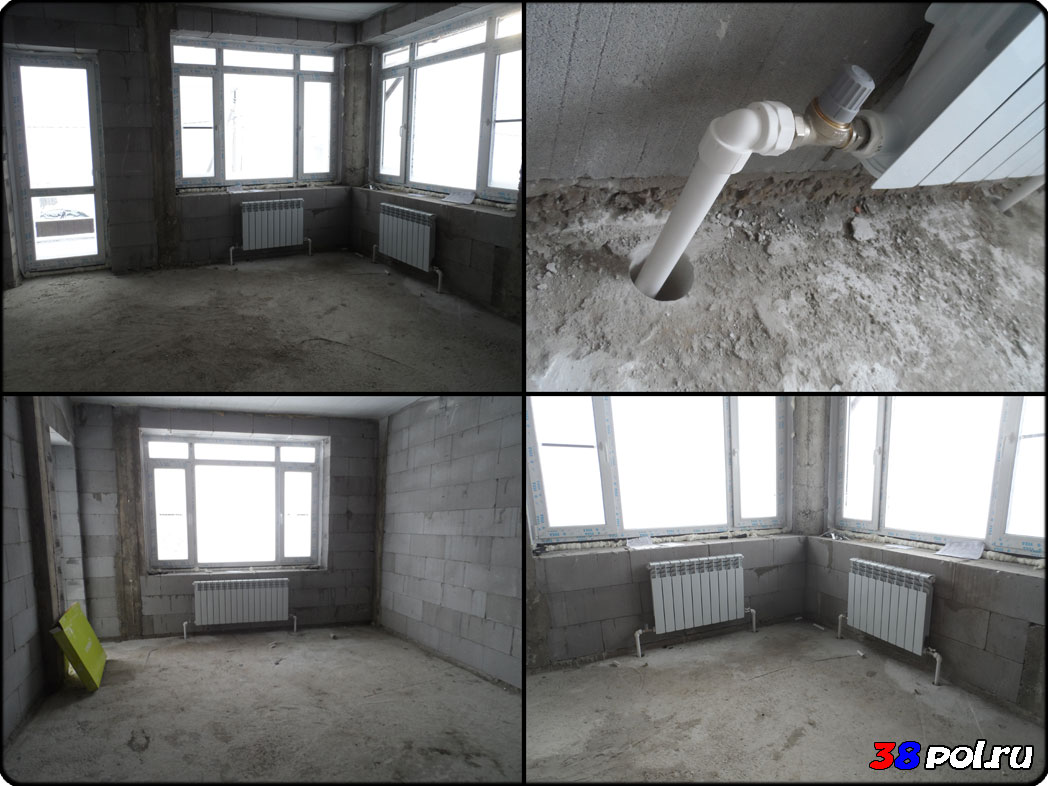

  Монтаж контура отопления второго этажа также завершён!

 Так это выглядит в деталях.

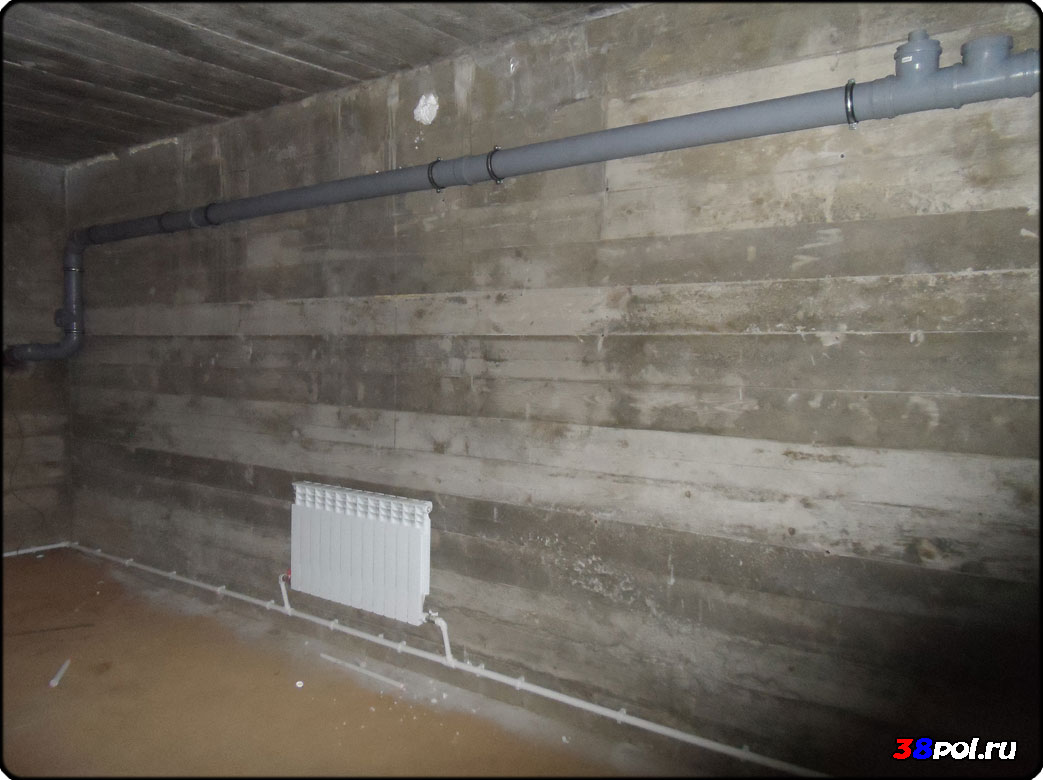

 Одновременно с обвязкой контура цокольного этажа происходит монтаж основной магистрали системы водоотведения (канализации).

 И этот этап работы нами выполнен!

 Этап монтажа водяного тёплого пола начинается с подготовки поверхности.

В данном случае зачистка пола от шероховатостей заняла довольно продолжительное время.

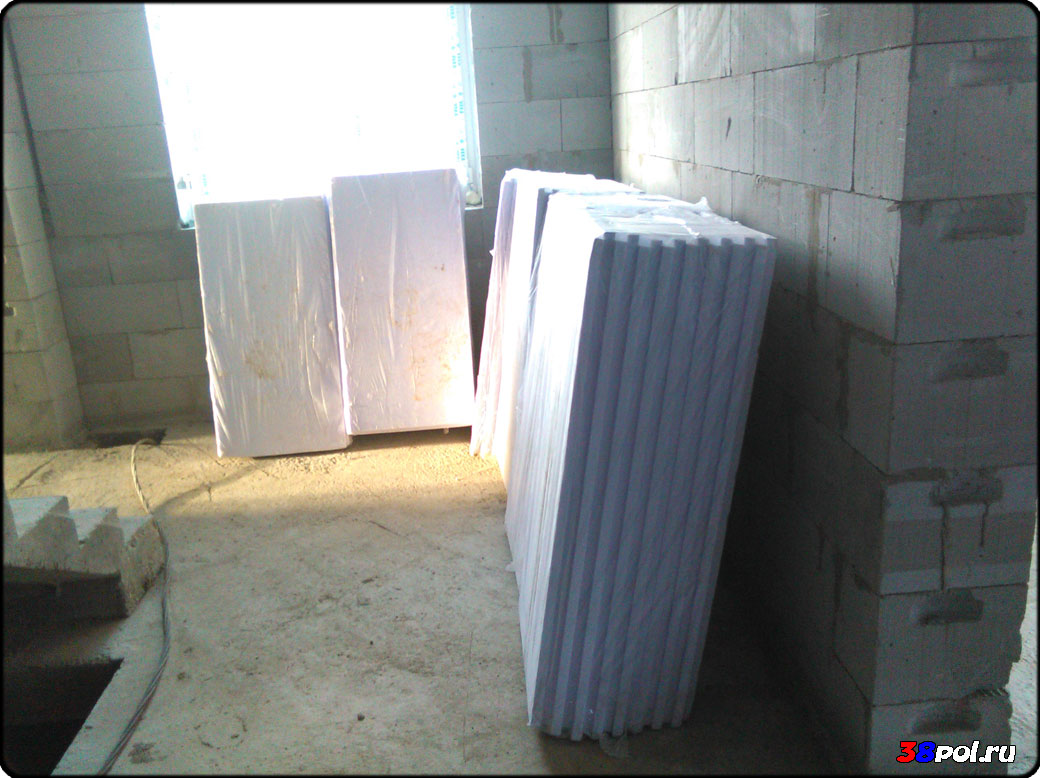

 На данном объекте мы по инициативе клиента в качестве теплоизоляции используем плиты пенополистирольные экструзионные «THERMIT».

Ощутимым отличием от "Пеноплэкса", который мы использовали на предыдущих объектах, является их меньший размер. При одинаково заявляемых размерах в обоих случаях (1200*600) "Пеноплэкс" подразумевает под этим размером именно размер плиты (без замков), а в случае "THERMIT" мы имеем заявленный размер вместе с замками.

Вот такой вот ход конём от красноярского производителя:)

 Процесс монтажа теплоизоляции быстр и несложен (если проведена предварительная очистка пола).

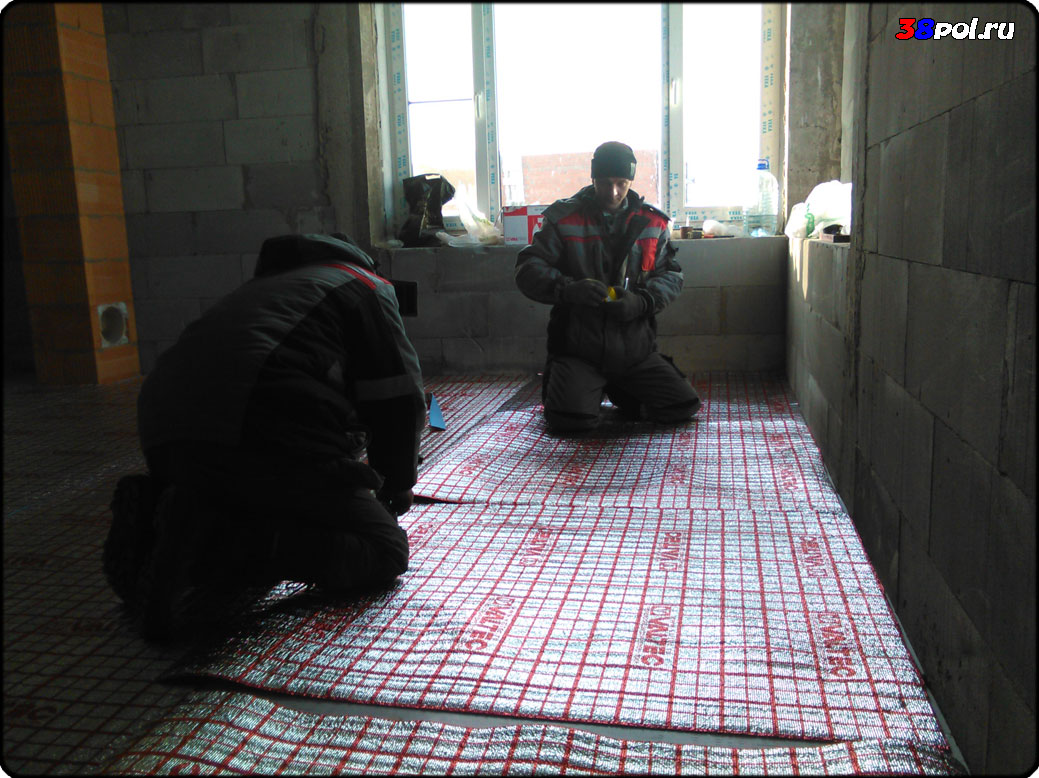

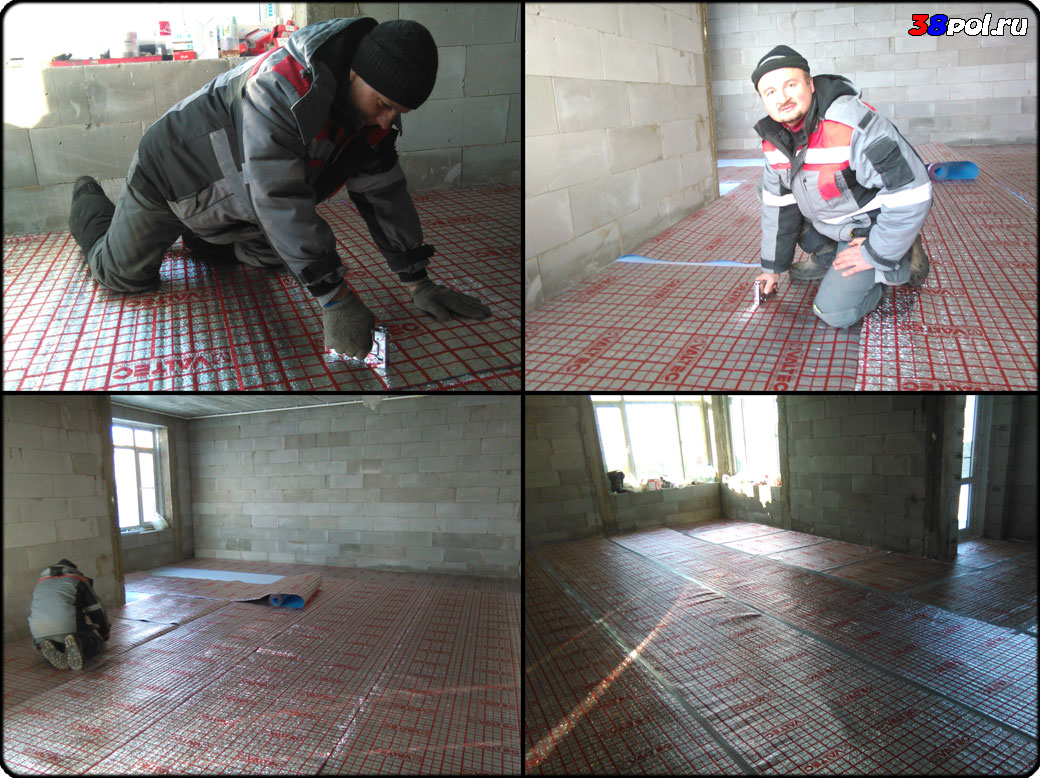

 Монтаж отражающей подложки.

 Процесс тоже быстрый и несложный:)

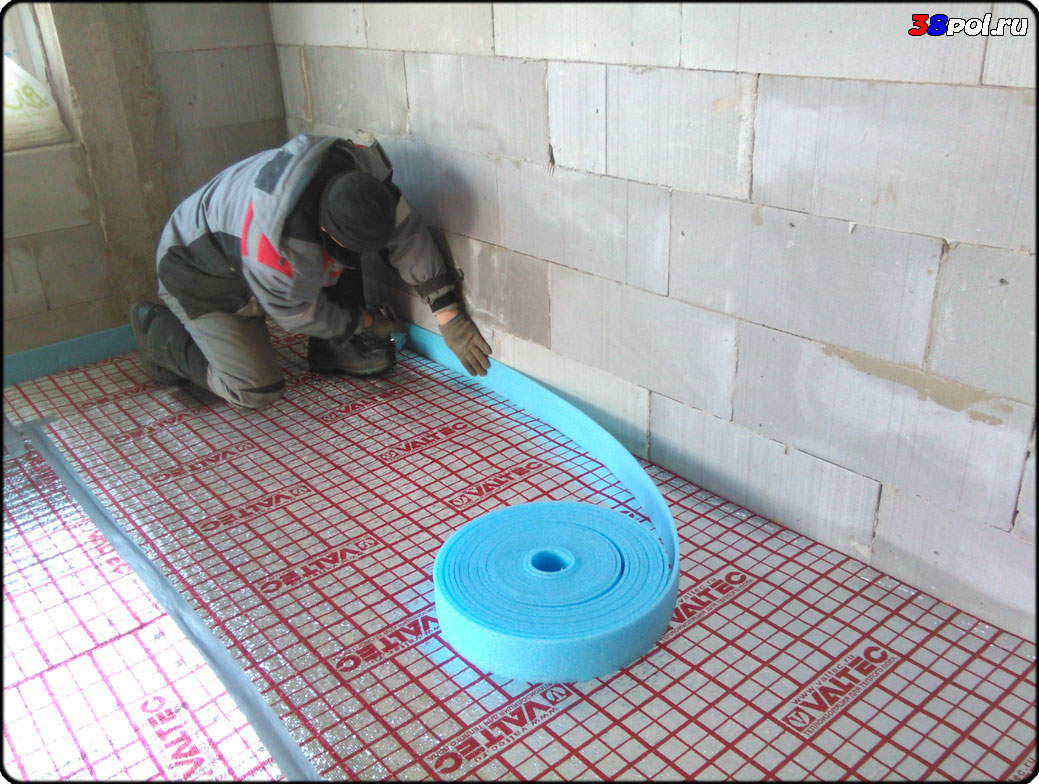

 Не забываем про монтаж демпферной ленты.

Особенно на такой большой площади

(напомним, что лента служит для компенсации изменения линейного размера бетонной стяжки).

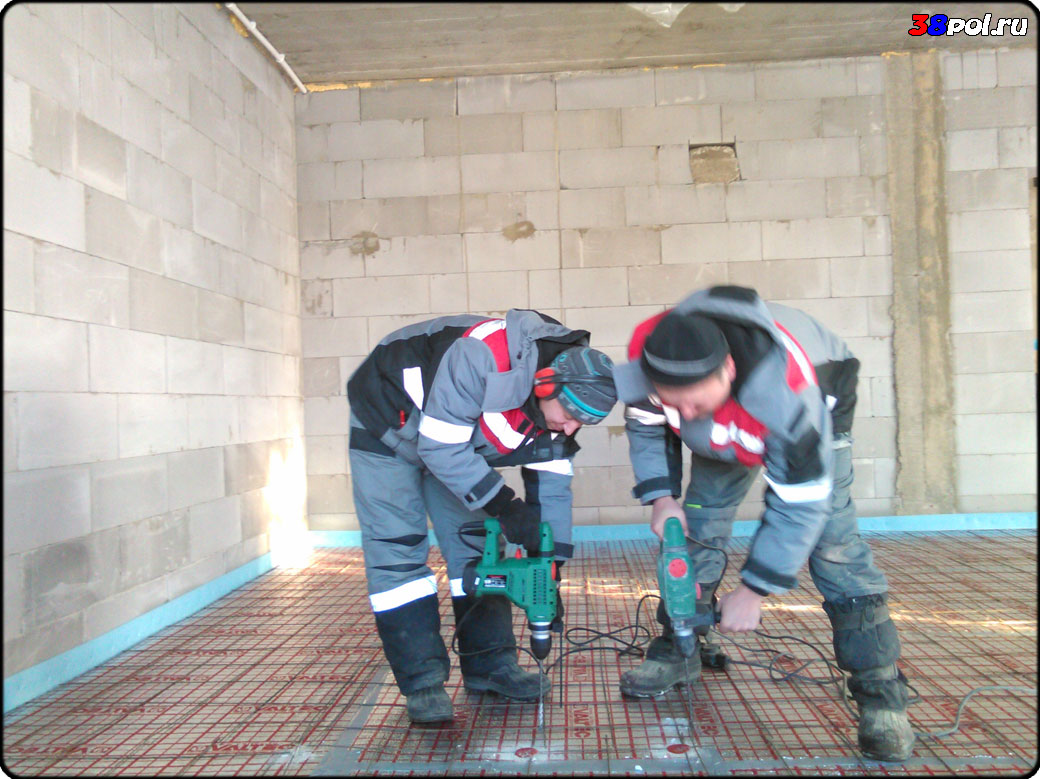

 Крепление трубы тёплого пола мы осуществляем с помощью нейлоновых стяжек, поэтому сейчас мы производим крепление сеток с ячейкой 20 см. к полу, попутно крепя и слой теплоизоляции.

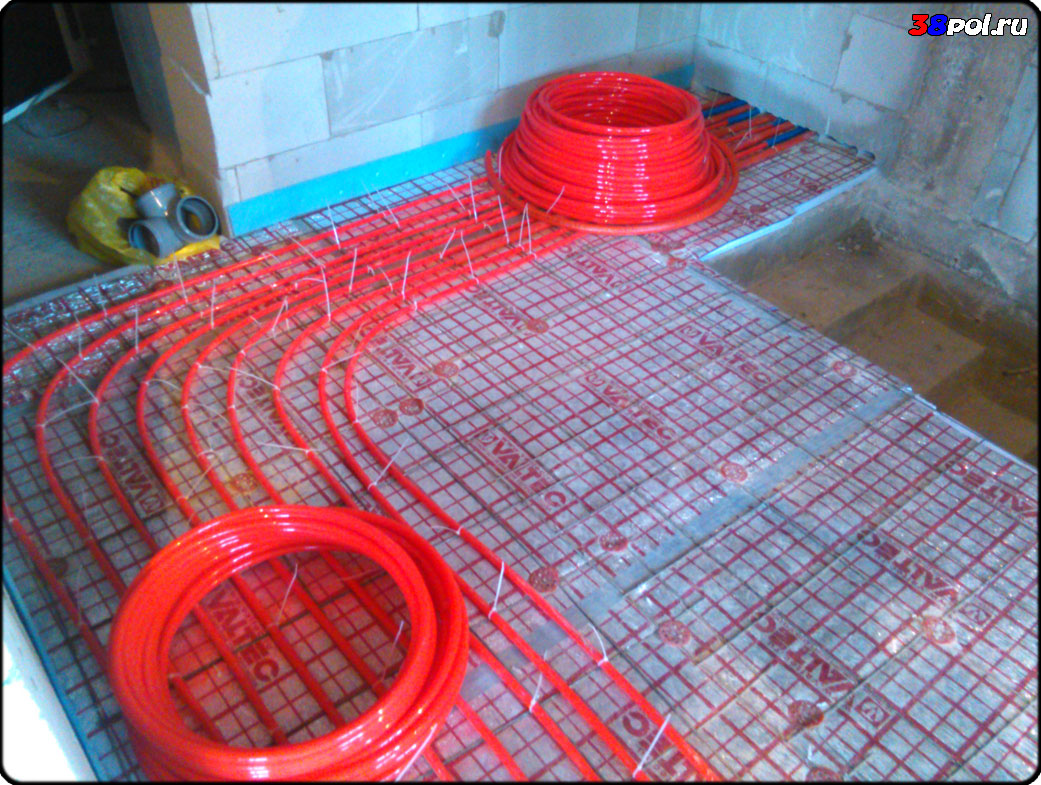

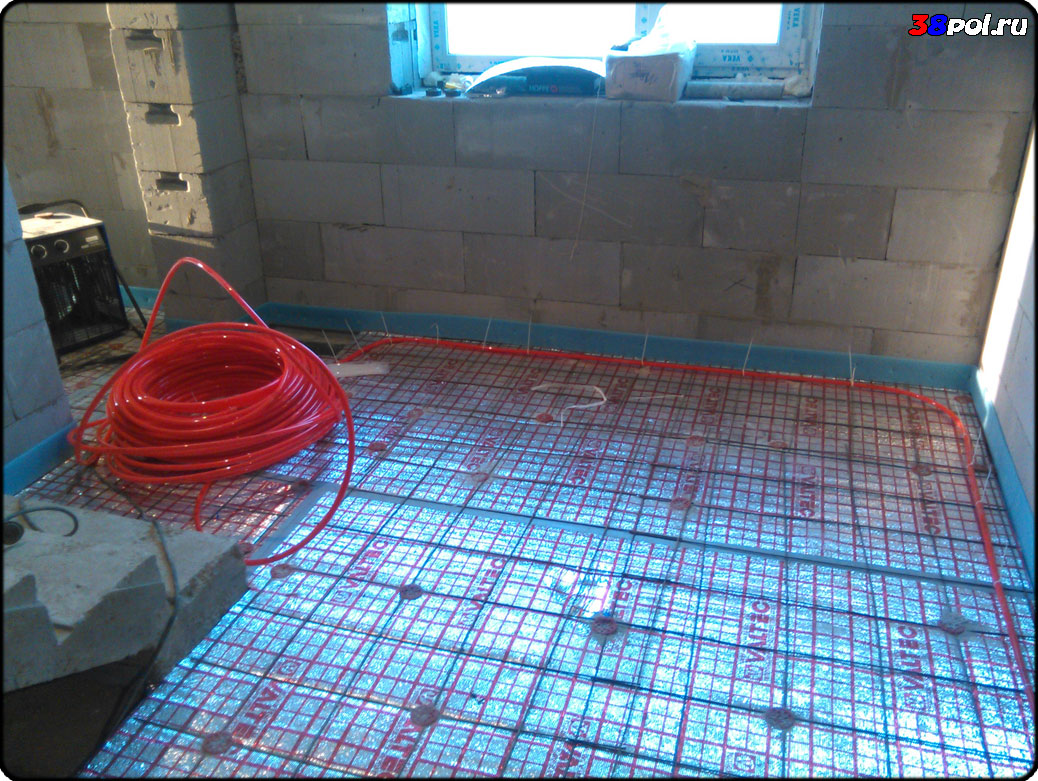

 Монтаж тёплого пола в разгаре.

Как уже указывали выше, коллектор мы смонтировали за стеной в гараже.

Это решение позволяет не загружать стены жилых помещений первого этажа элементами отопления.

Труба, проходящая через стену, обязательно монтируется в гофре.

 Перед началом работ, труба тёплого пола подвергается прогреву с помощью тепловой пушки для увеличения её эластичности.

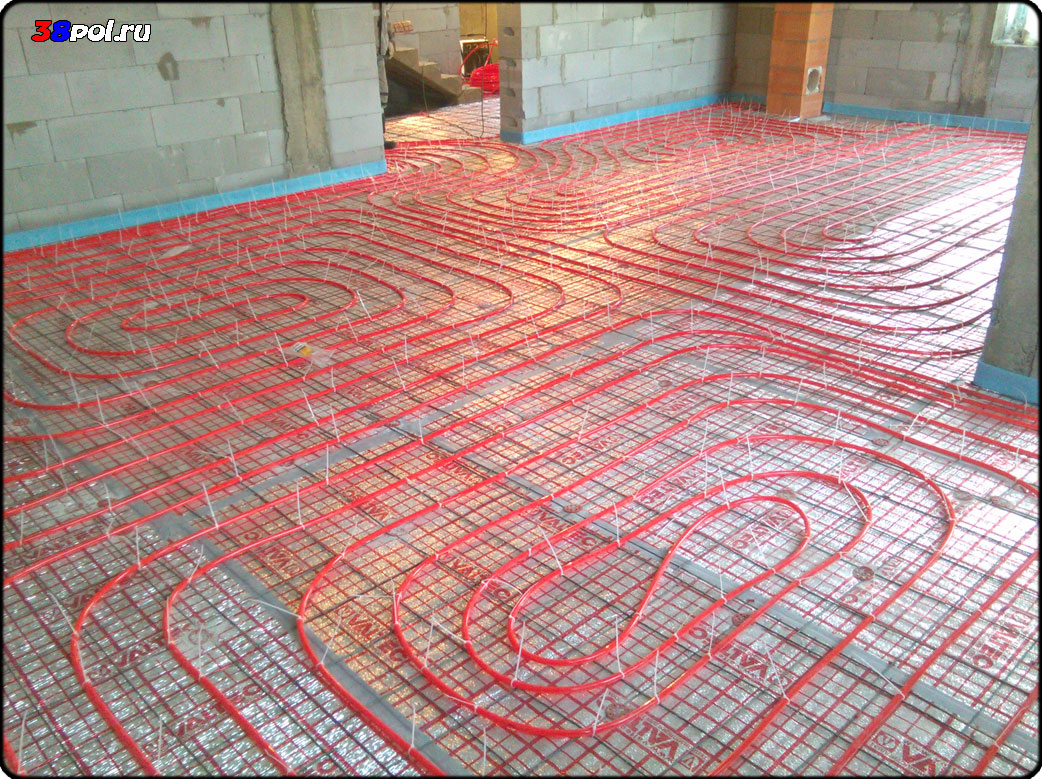

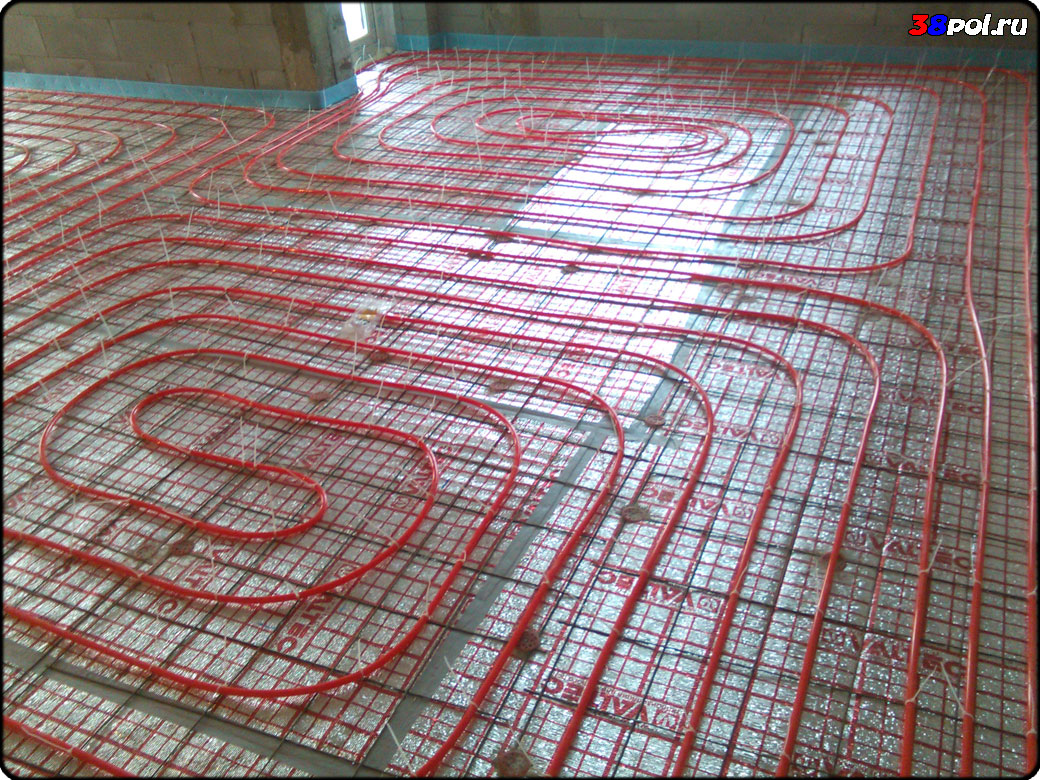

 Все помещения разбиты на контура и труба везде разложена эффективно, красиво и эстетично!

 Хорошо выполненная работа - красиво выполненная работа:) И качественно:)

 Труба тёплого пола разложена!

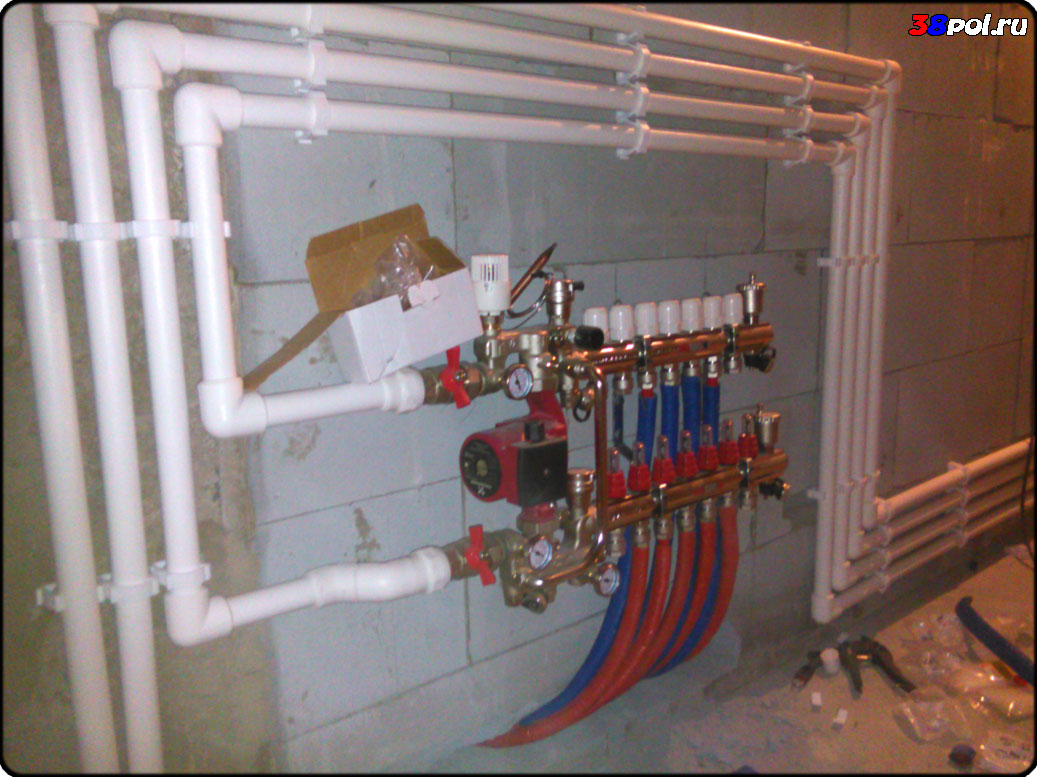

 Внешний вид коллектора в гараже.

Отметим, что клиент отказался от варианта прокладки труб гаража по потолку цоколя, поэтому мы имеем такую оригинальную арку-обрамление коллекторной группы:)

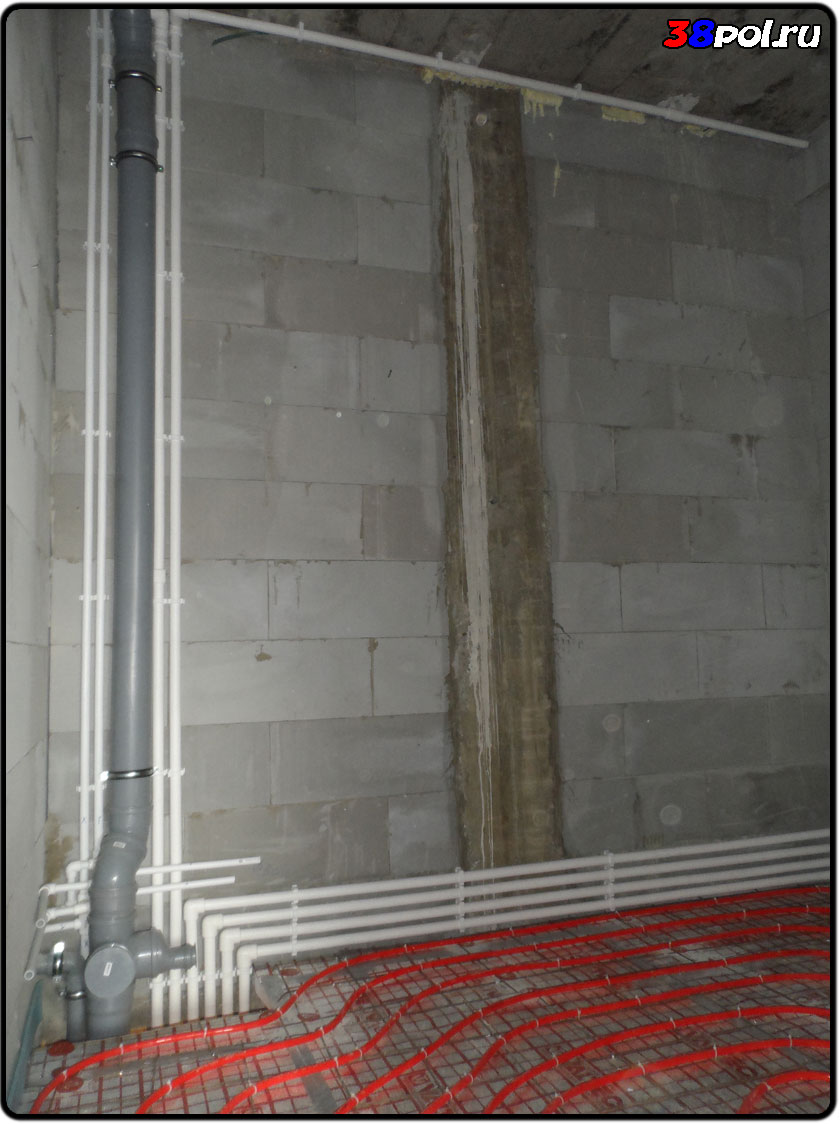

 Стояки водоснабжения проброшены.

Над потолком Вы можете увидеть обвязку радиаторов контура второго этажа.

Грамотное планирование позволяет нам монтировать трубы магистралей отопления без перехлёстов.

На трубе тёплого пола все стяжки подстрижены и пол готов к заливке.

Канализационный стояк смонтирован.

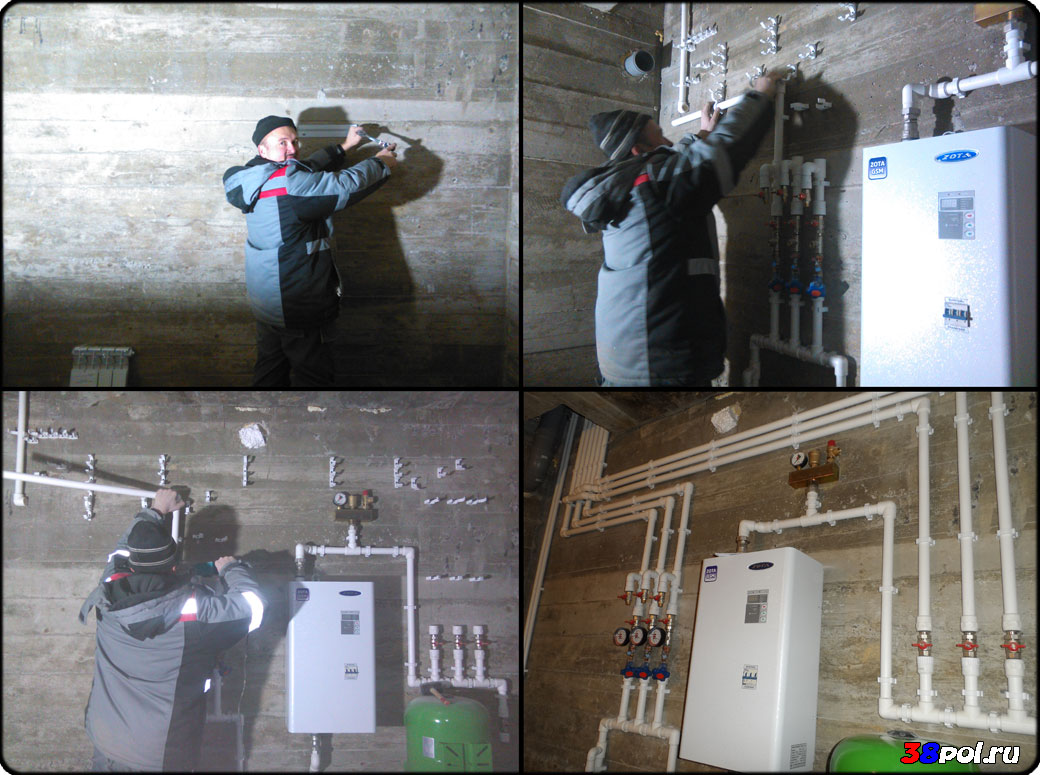

 Монтаж узла отопления.

Правильное учитывание деталей позволяет нам выполнить сведение четырёх контуров отопления (а это четыре трубы подачи и четыре трубы обратки) всего с двумя пересеканиями труб!

Каждый контур отопления снабжён балансировочным клапаном для точной регулировки всей системы отопления.

 Монтаж узла завершён.

Система готова к запуску и будет запущена в течении двух часов после того, как был сделан снимок.

P.S. Электрика подключенна временно и не нами:)
