Тёплый пол в Иркутске

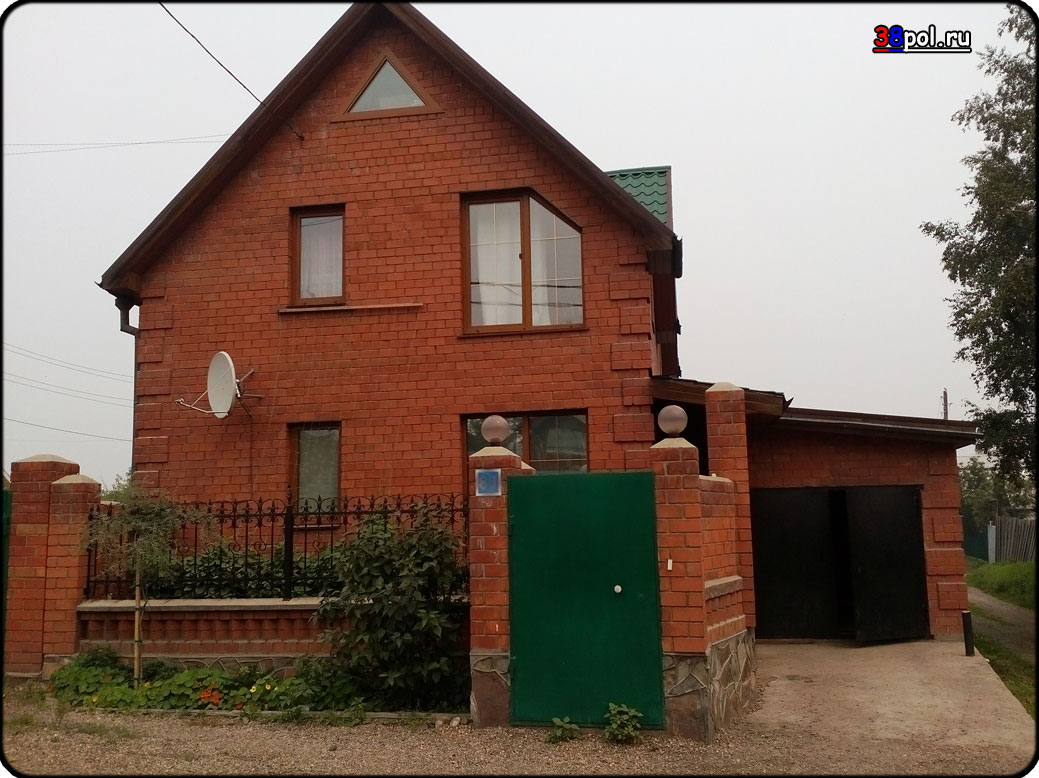

Вот такой красивый объект, в котором мы осуществим создание тёплого пола на первом этаже.

Тех. условия следующие:

- Общая площадь около 110 м2

- на обоих этажах имеется радиаторная система отопления на стальной трубе, которая не подлежит поэтажной регулировке

Тех. задание:

- необходимо на 44м2 первого этажа смонтировать тёплый пол

- обеспечить возможность отсекания радиаторов первого этажа с возможностью их использования при необходимости

- смонтировать насосно-смесительный узел тёплого пола (в системе два котла, включая твердотопливный).

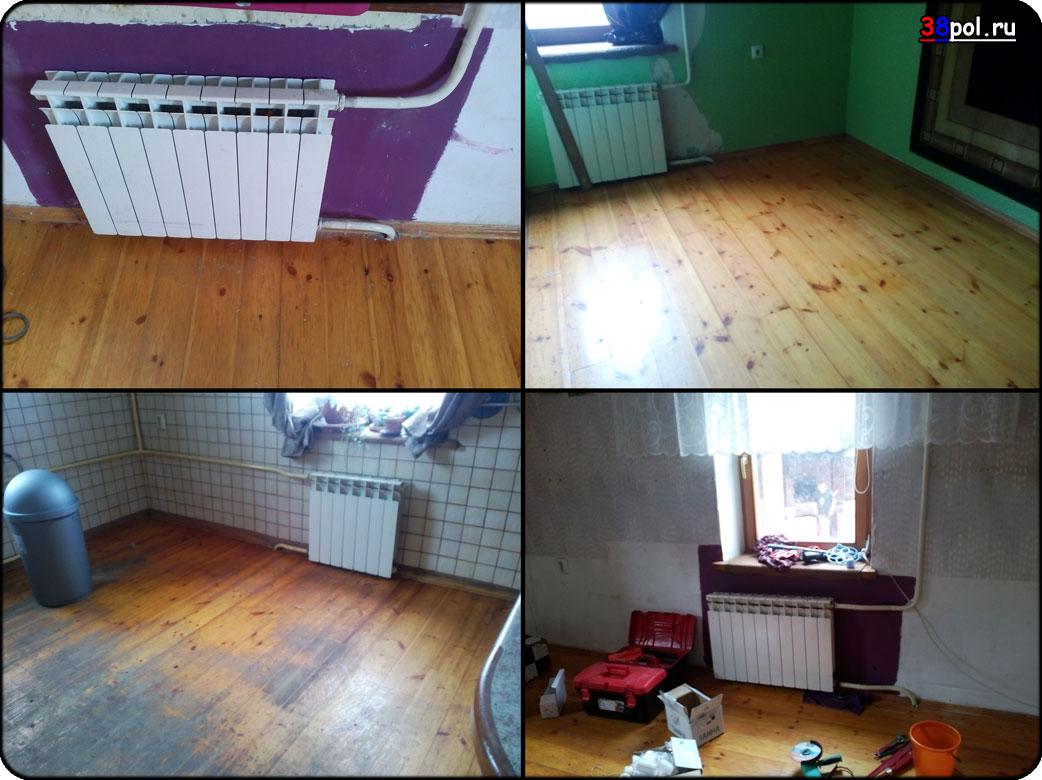

 Так выглядела система отопления первого этажа к моменту начала работ.

К работам мы приступили, лишь убедившись в надёжности существующего пола, а также после того, как заказчик согласился усовершенствовать существующий узел (нами были смонтированы группа безопасности и клапан предохранительный на оба котла. До этого запорная арматура была установлено прямо на выходе из котлов, т.е. ошибочное закрытие любого крана приводило к выходу системы из строя). Ранее в этой системе отопления стоял единственный клапан отопления на 6 бар (!). И вышедший из строя мембранный бак, который мы тоже заменили:)

 Работу начинаем с переделки радиаторов и стояков.

 Без скрутки элементов никак не обойтись:)

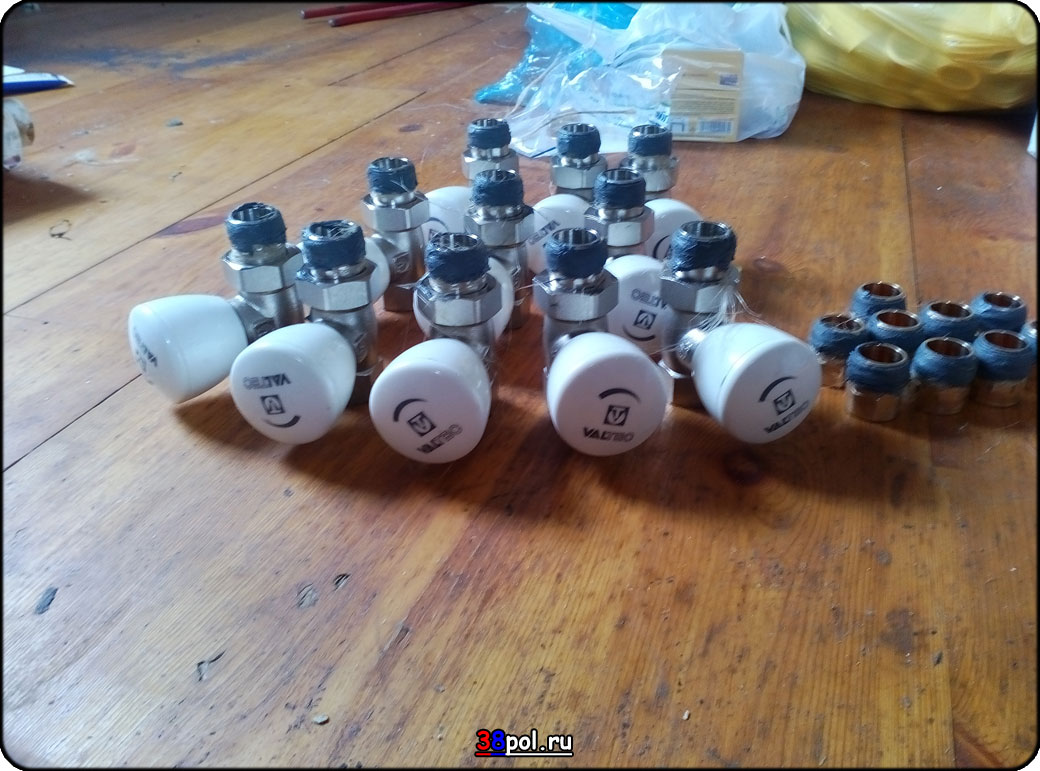

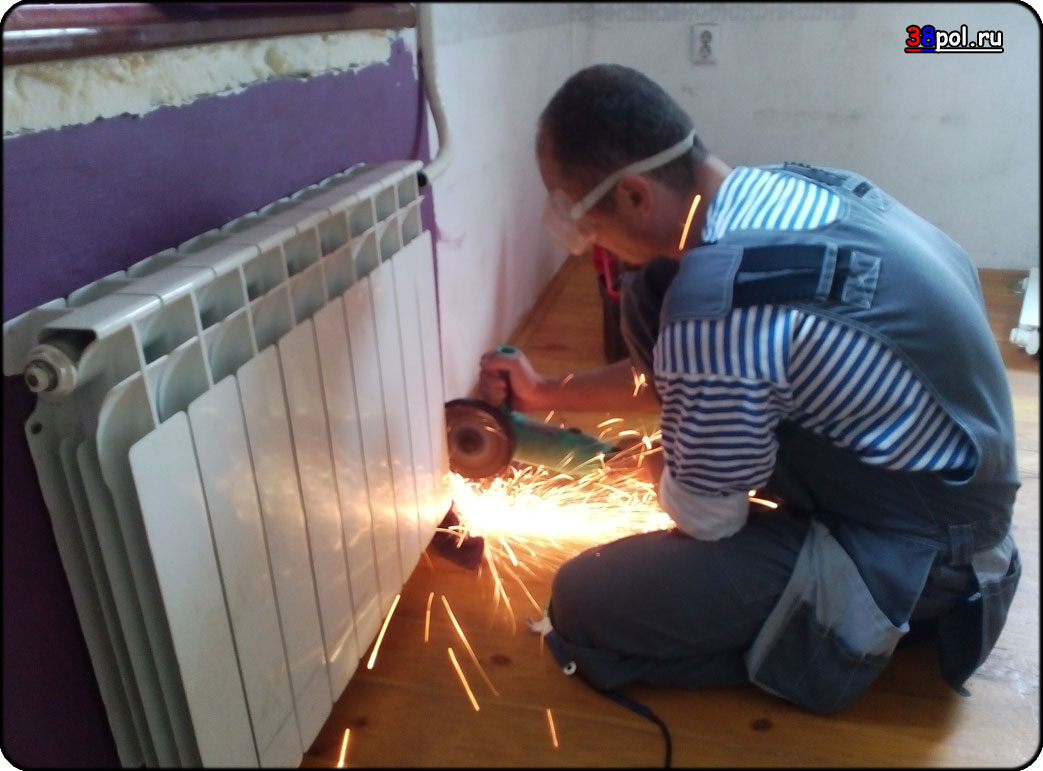

 Процесс переделки радиаторов (добавляется запорно-регулировочная арматура и перемычки).

 Делаем насосно-смесительный узел на тёплые полы.

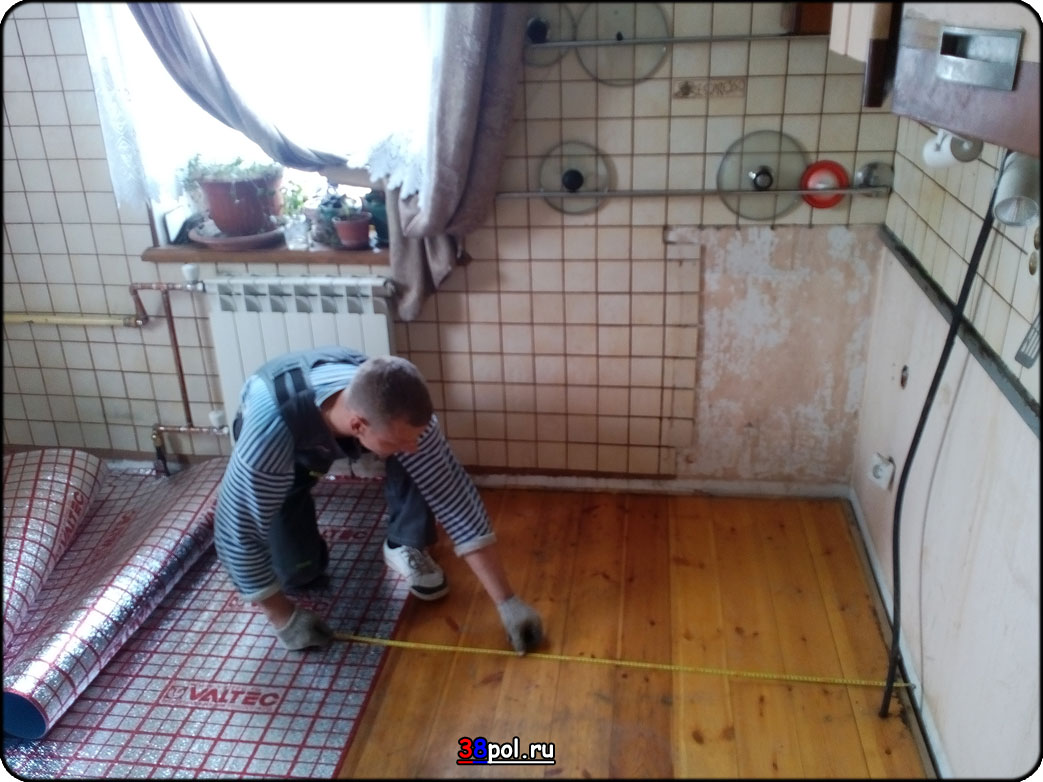

 Подготовительные работы завершены и мы приступаем к созданию тёплых полов.

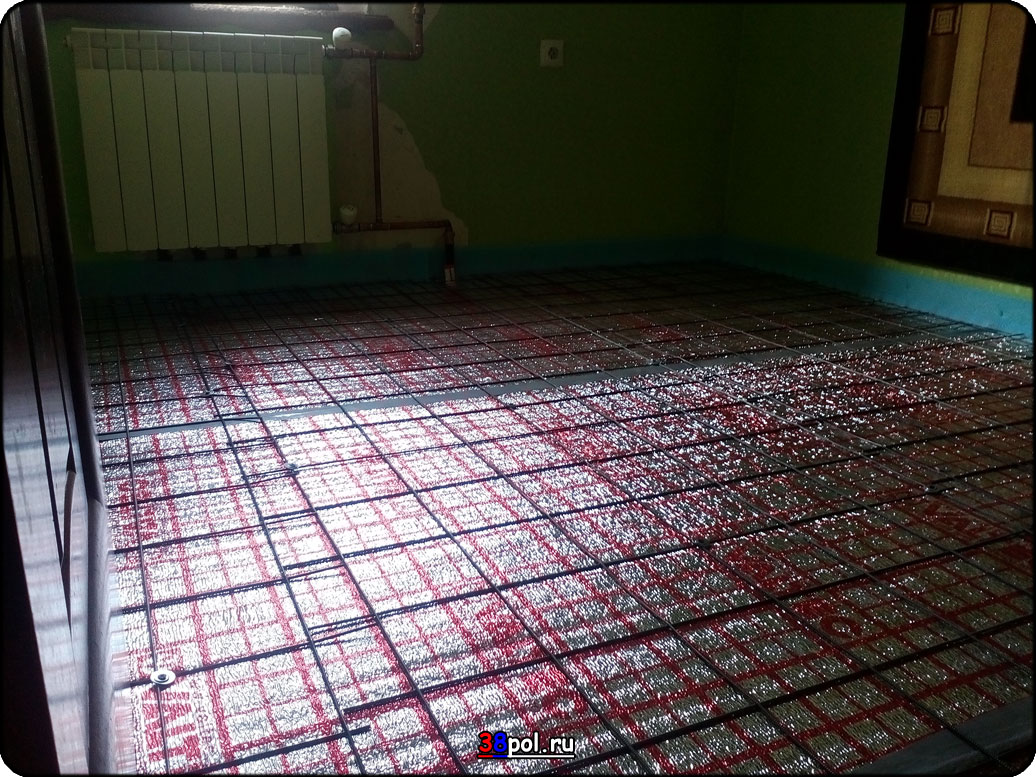

 Подготовка завершена.

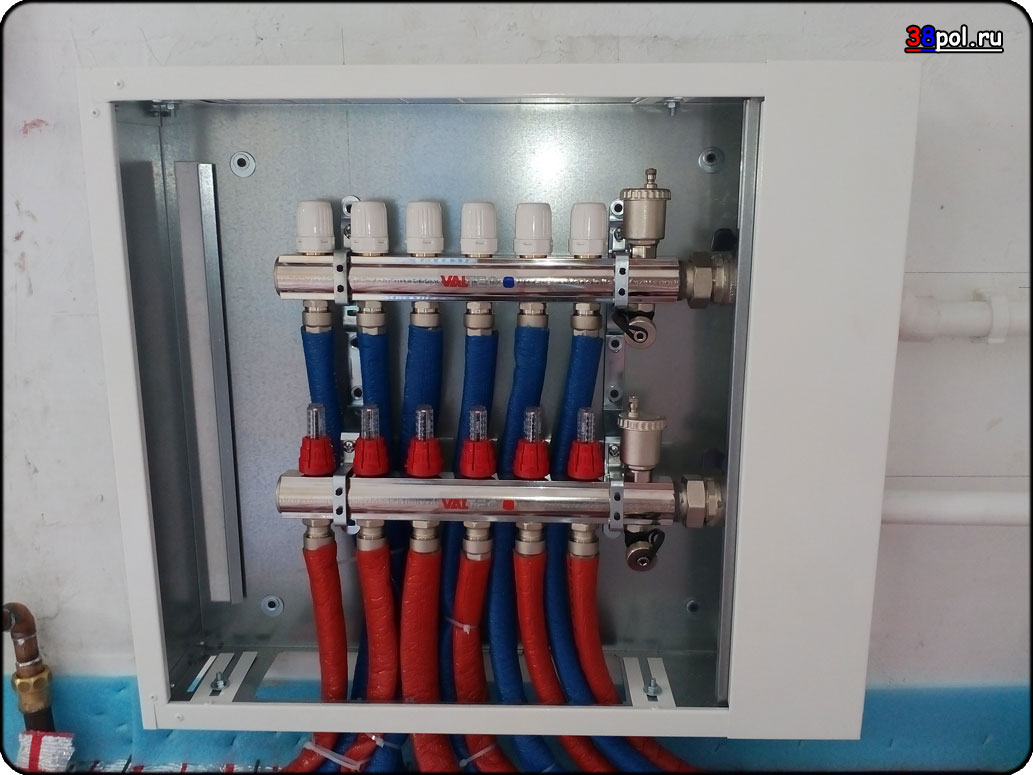

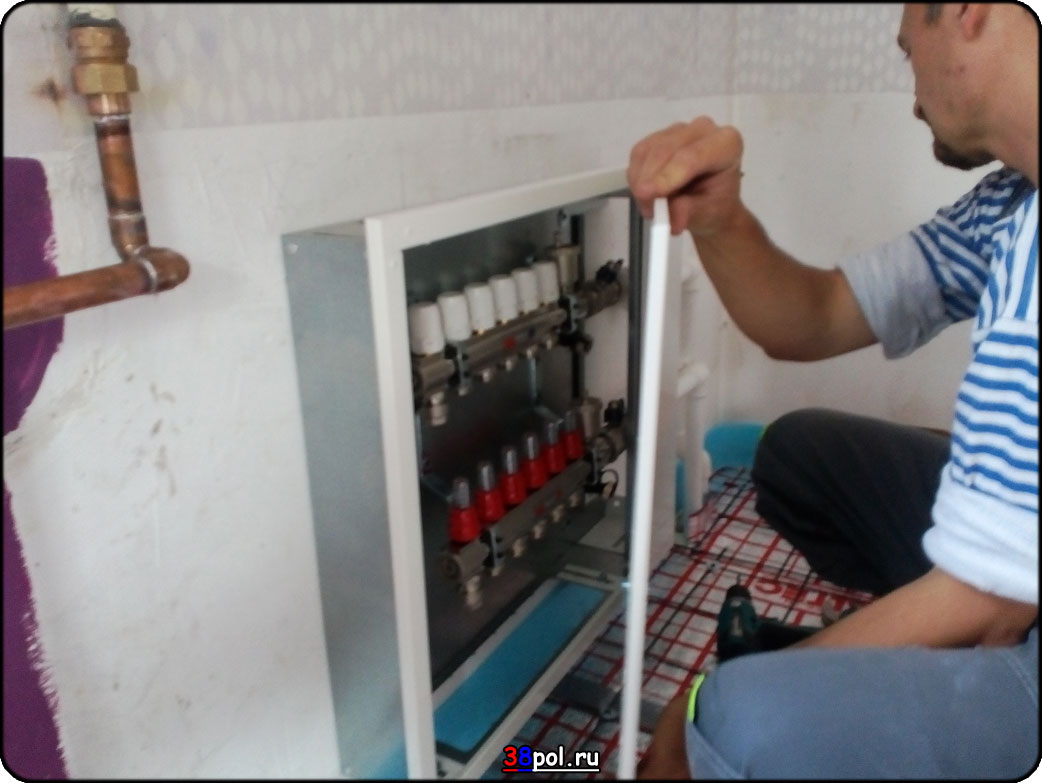

 Монтируем коллекторный шкаф, без которого никак не обойтись, т.к. дом наполнен радостными криками и кипучей энергией множества замечательных детей!

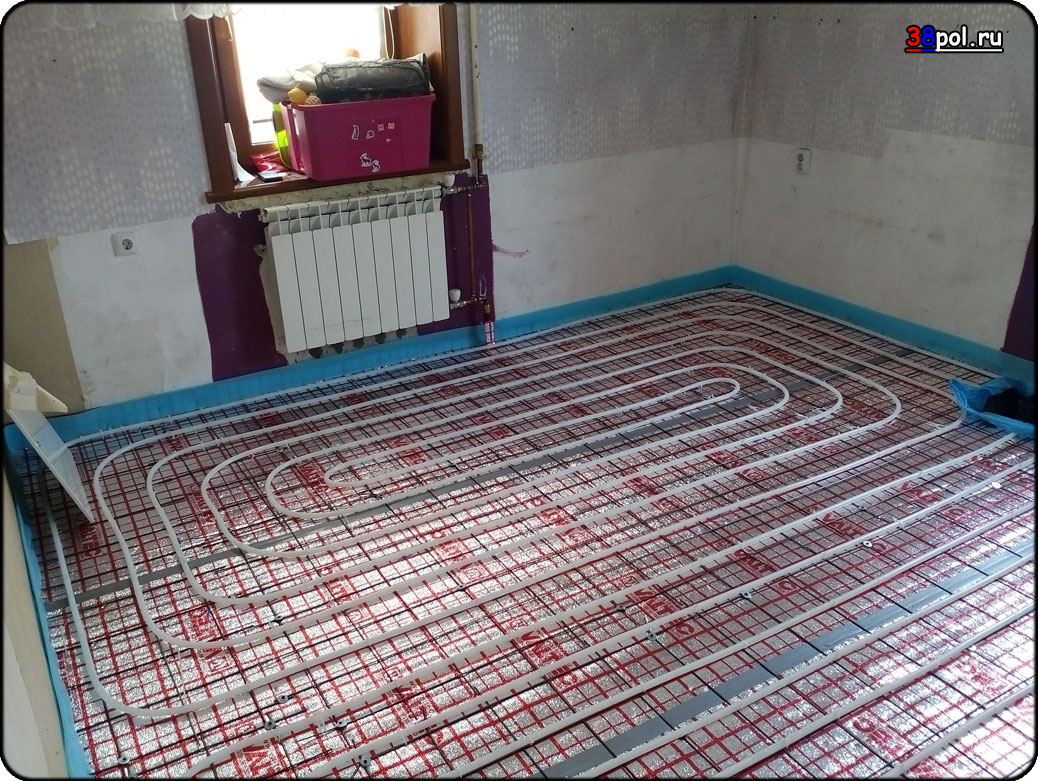

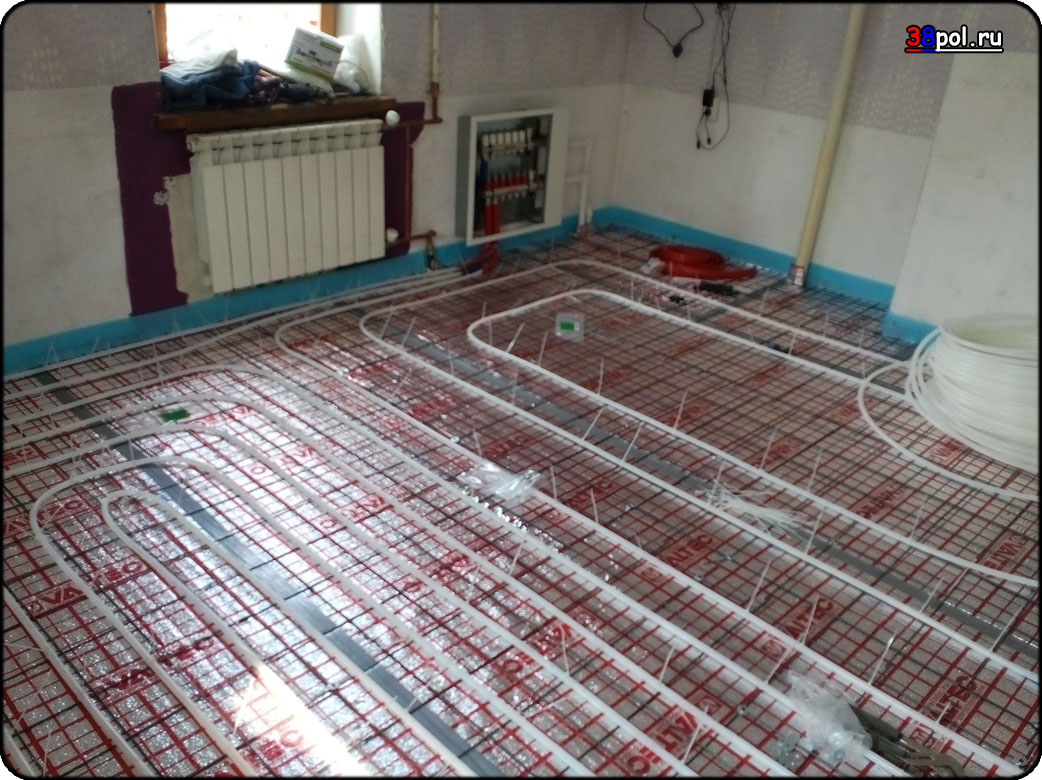

 Процесс раскладки трубы тёплого пола:)

 Труба на данном объекте от двух производителей, поэтому она разноцветная:)

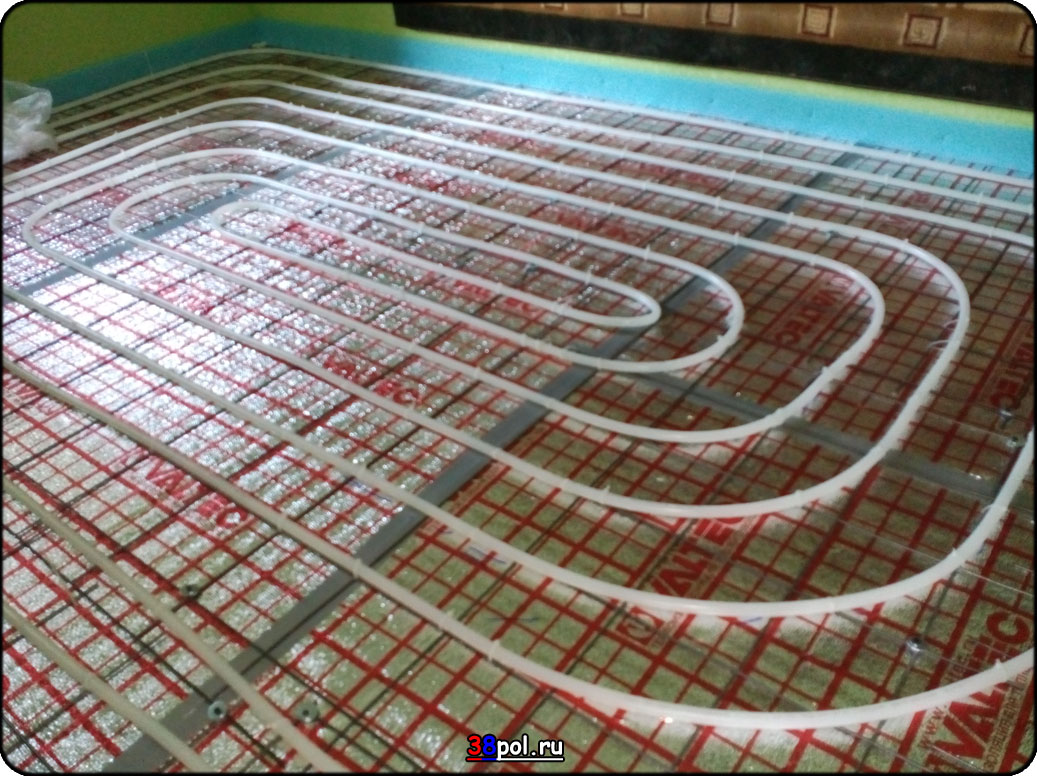

 Так выглядит разложенная труба крупным планом, а так ...

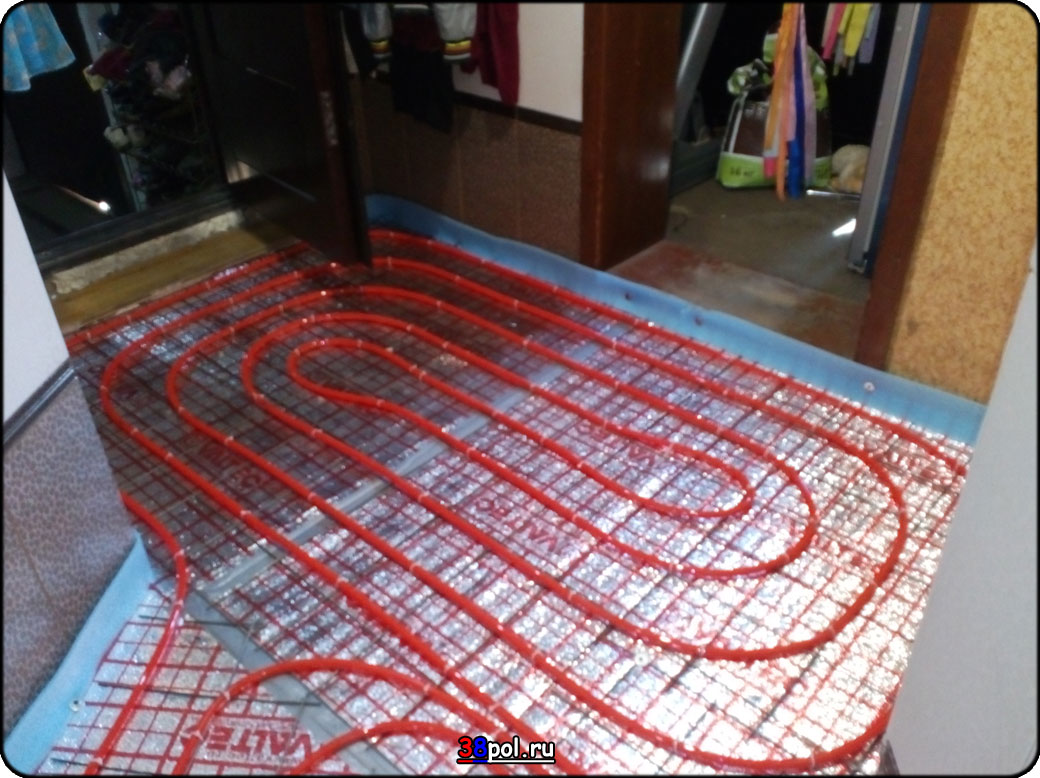

 ... в наглядном! (это помещение прихожей).

 Помещение кухни, ...

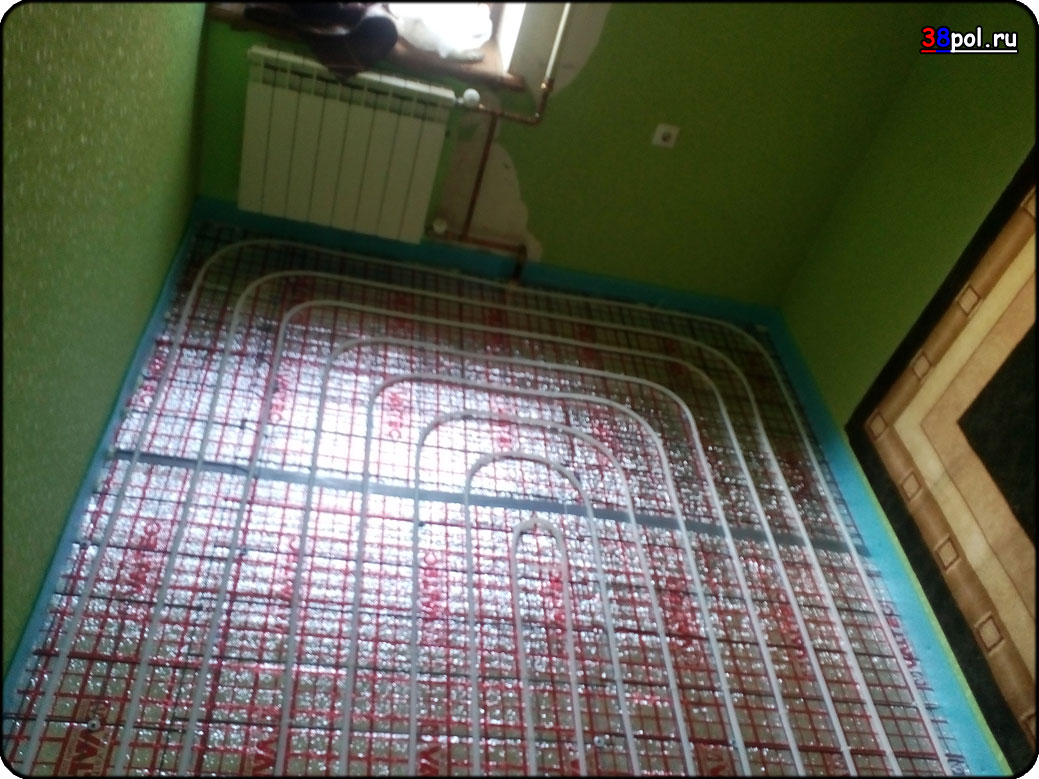

 ... детской, ...

 ... зала, ...

 ... и снова зала:)

 Монтаж тёплого пола завершён!

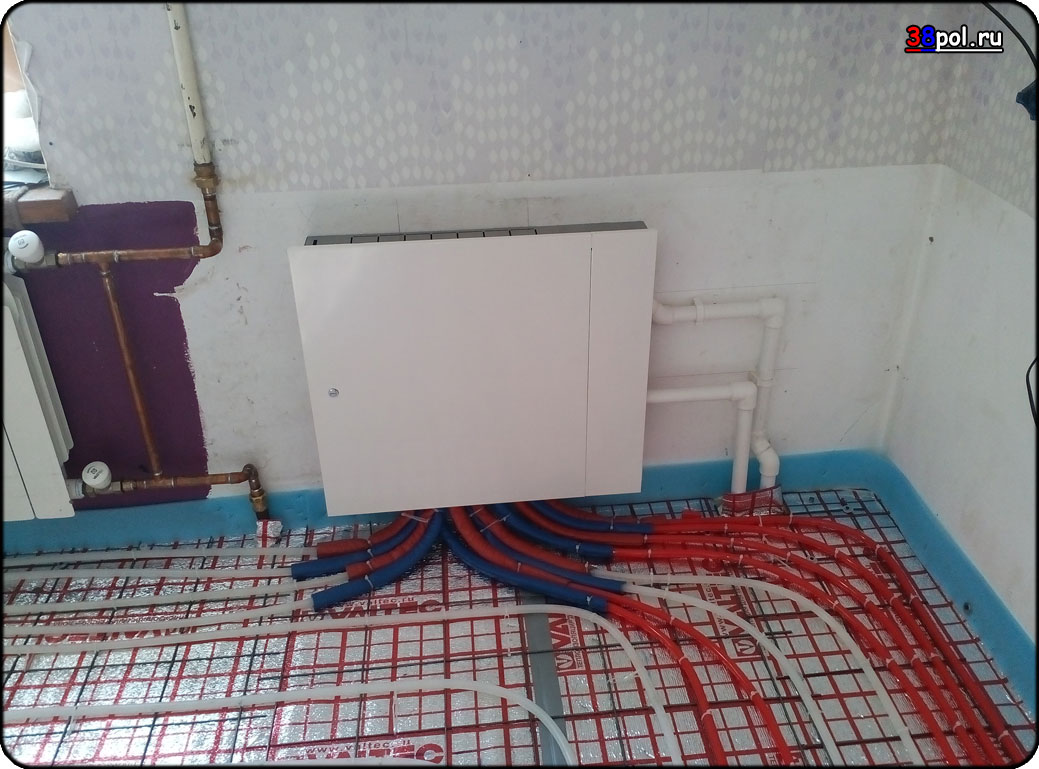

 Элементы двух этапов работ на одном фото:)

 Система запущена (теплоноситель вода) и объект сдан на радость обаятельных хозяев дома!
