Переделка узла отопления в Грановщине

 Вот такой симпатичный объект в деревне Грановщина нам предстоит сделать на этот раз.

В этом доме уже есть радиаторная система отопления, но собрана она не правильно и неэффективно.

Почему, спросите Вы? - Сейчас расскажем: ...

 ... На фото приведён старый узел и некоторые его элементы, но начнём мы не с этого. Основная ошибка данной системы отопления заключается в том, что вся система сделана одним контуром (и это в доме 8на10 !!!), при этом на подаче зацеплен 2й этаж, а первый находится на обратке, хотя совершенно очевидно, что на обогрев 2ого этажа тепла надо меньше, чем на первый, но никак не наоборот. Вообще отопление одним контуром можно делать только в небольших домах, например 6на4 или 6на6 максимум:).

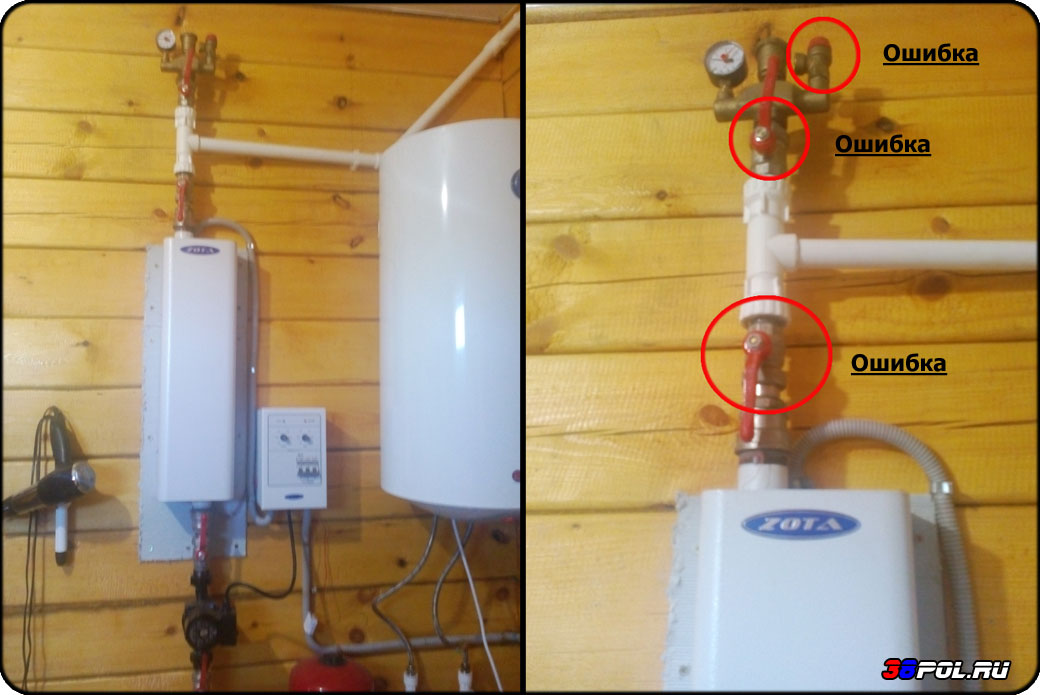

Приглядимся теперь непосредственно к узлу - мы выделили на нём основные ошибки:

1) между котлом и группой безопасности категорически запрещено устанавливать запорную арматуру! Здесь мы видим сразу два крана. Логика их установки понятна, это демонтаж котла и группы безопасности. И это является самой распространённой ошибкой при монтаже теплового узла:)

2) Предохранительный клапан повёрнут в сторону воздухоотводчика и при срабатывании зальёт котёл, что приведёт к короткому замыканию. Это уже просто недопустимая небрежность в таком простом вопросе!

 Работа начинается с демонтажа старого узла и скрутки (герметизации) всех элементов.

 Разбиваем систему отопления на два контура (первого и второго этажа).

 Переделка отопительного узла началась.

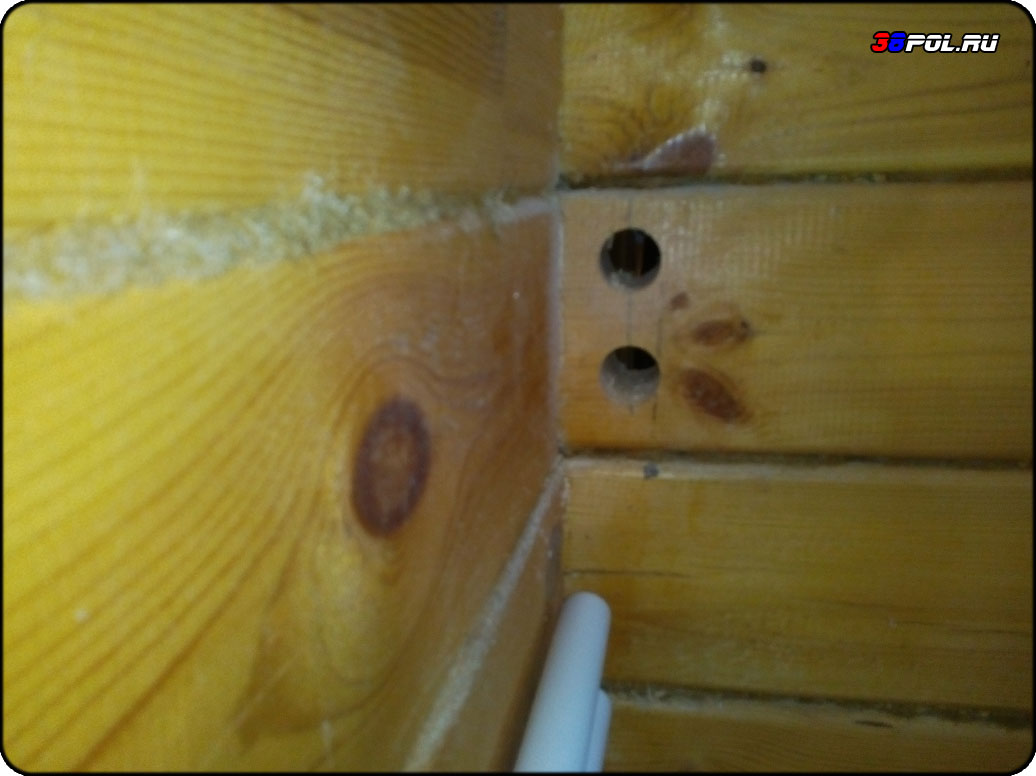

 Проходим стены дома, чтобы созданные магистрали обратки завести в отопительный узел.

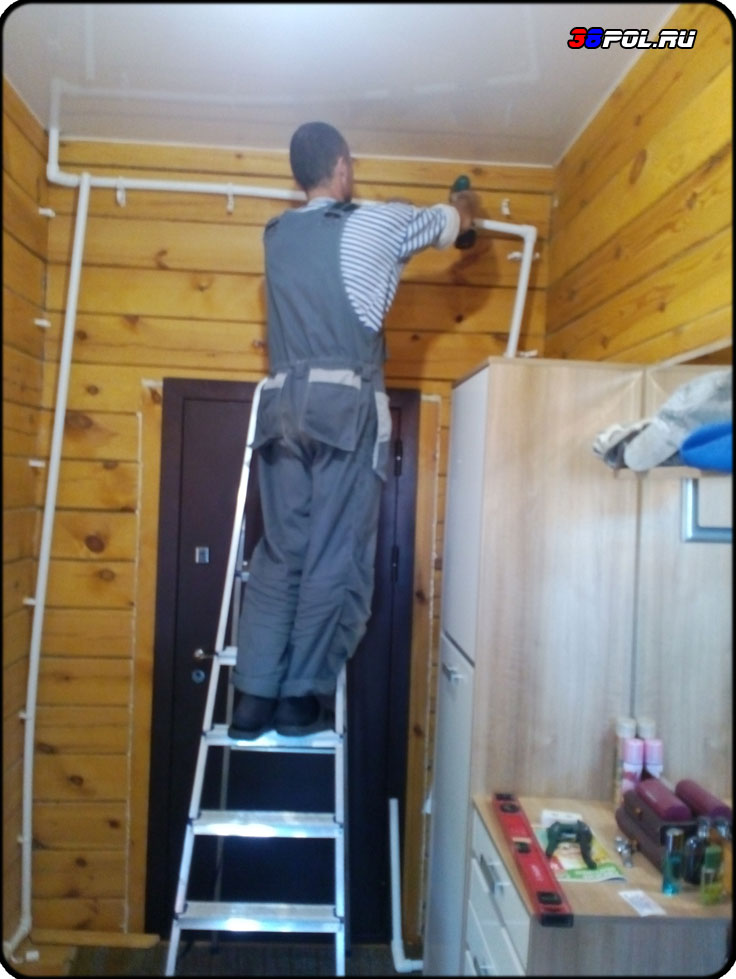

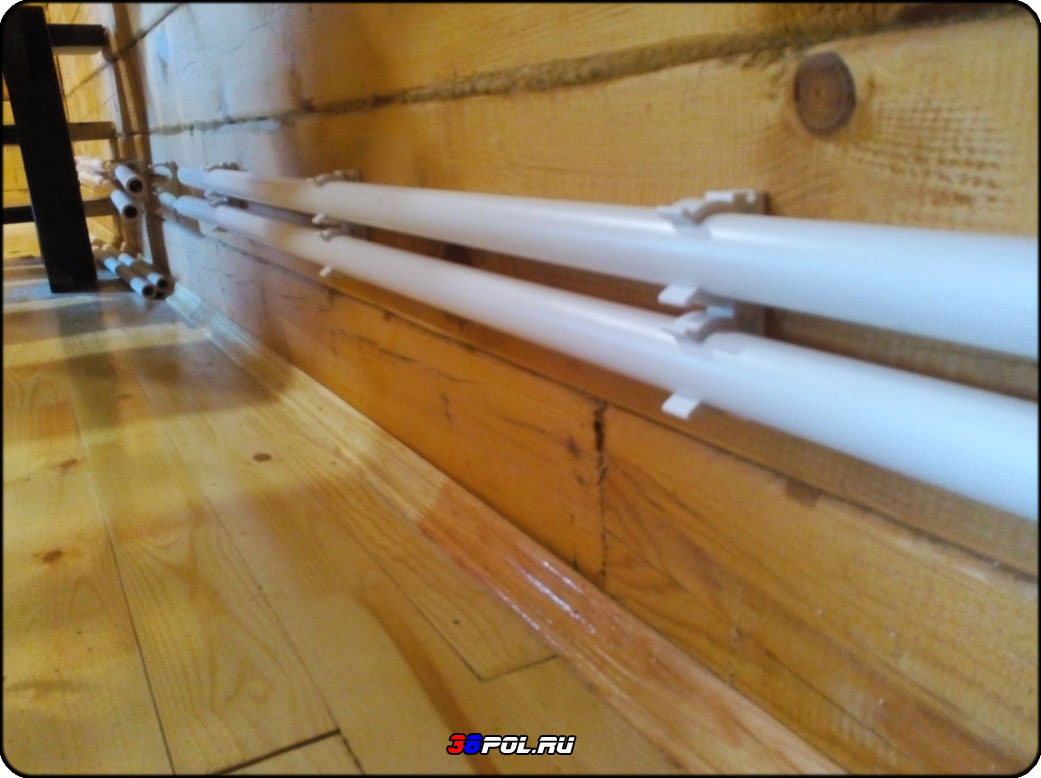

 Новые магистрали проложены!

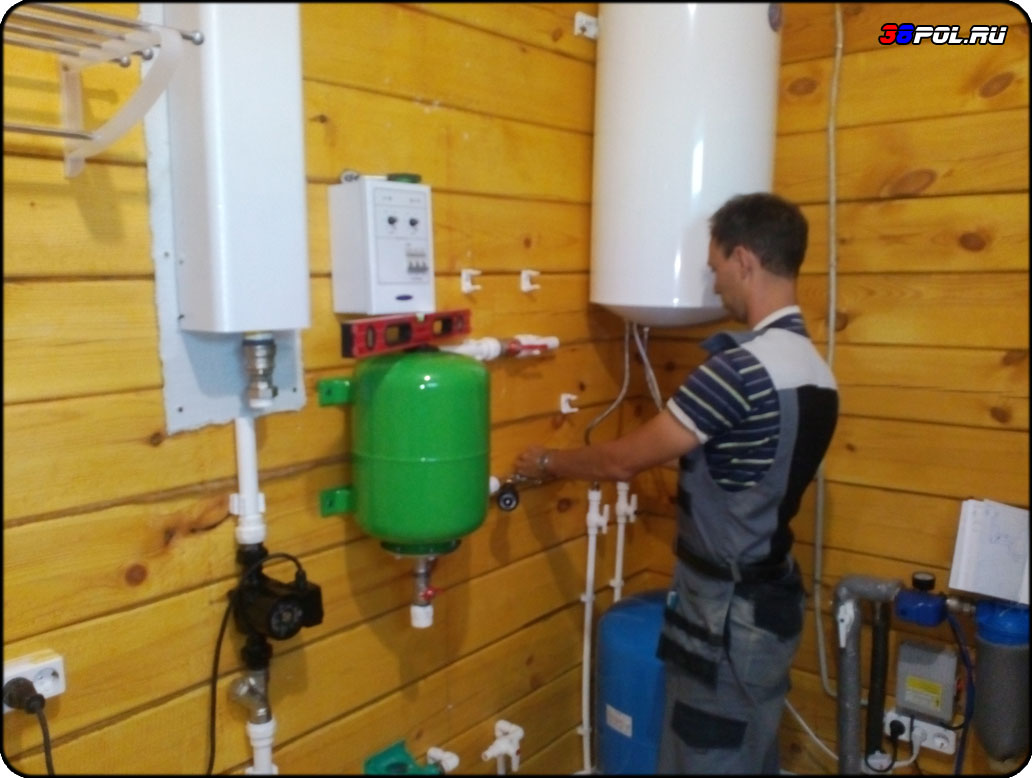

 На этом фото можно видеть процесс создания узла: элементы управления двумя подачами и обратками уже на стене:)

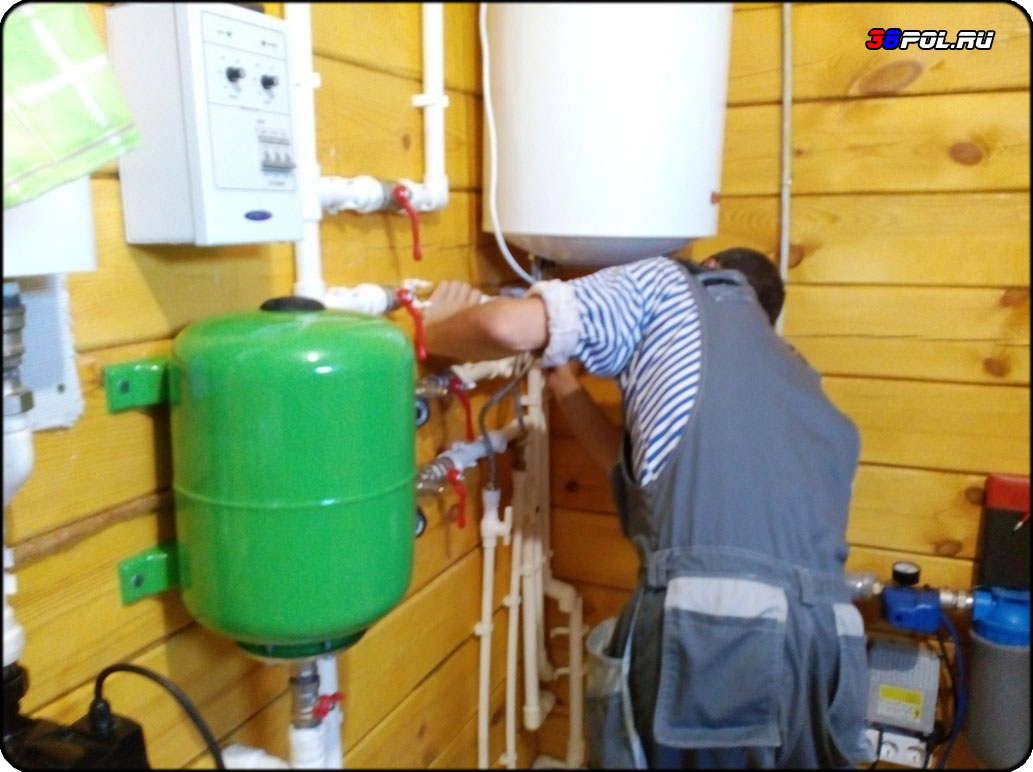

 Работа по созданию узла подходит к концу.

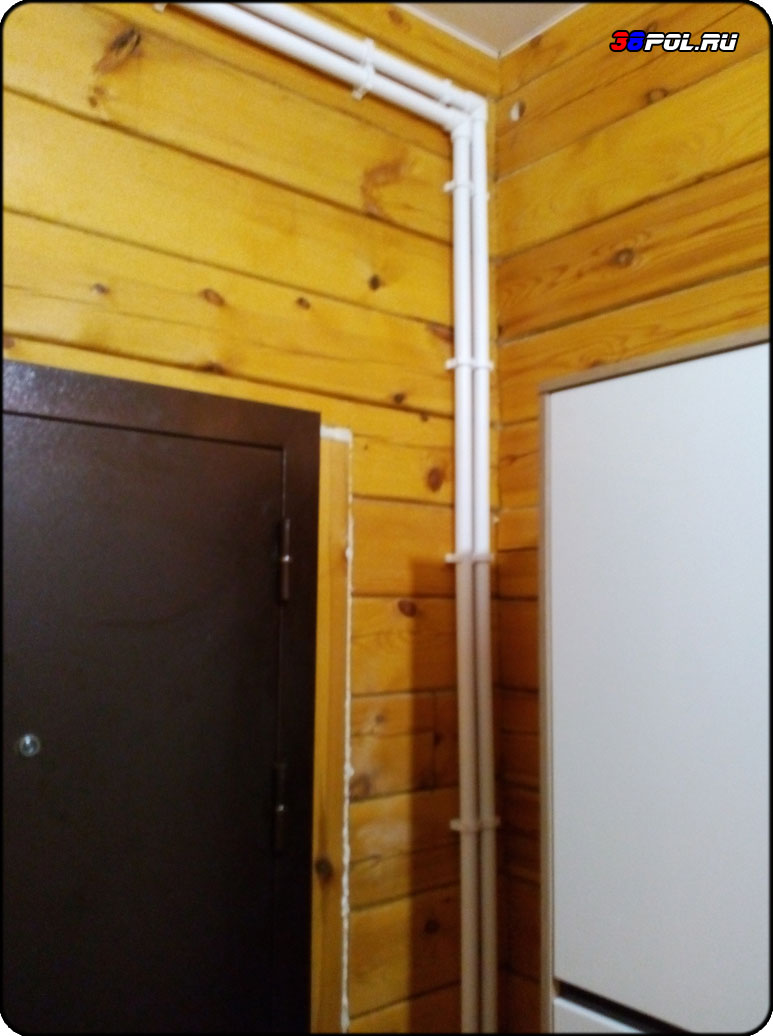

 Старое место прохождения второго этажа превратилось в две магистрали контуров отопления первого и второго этажа)

 Всё сделано аккуратно, красиво и надёжно!

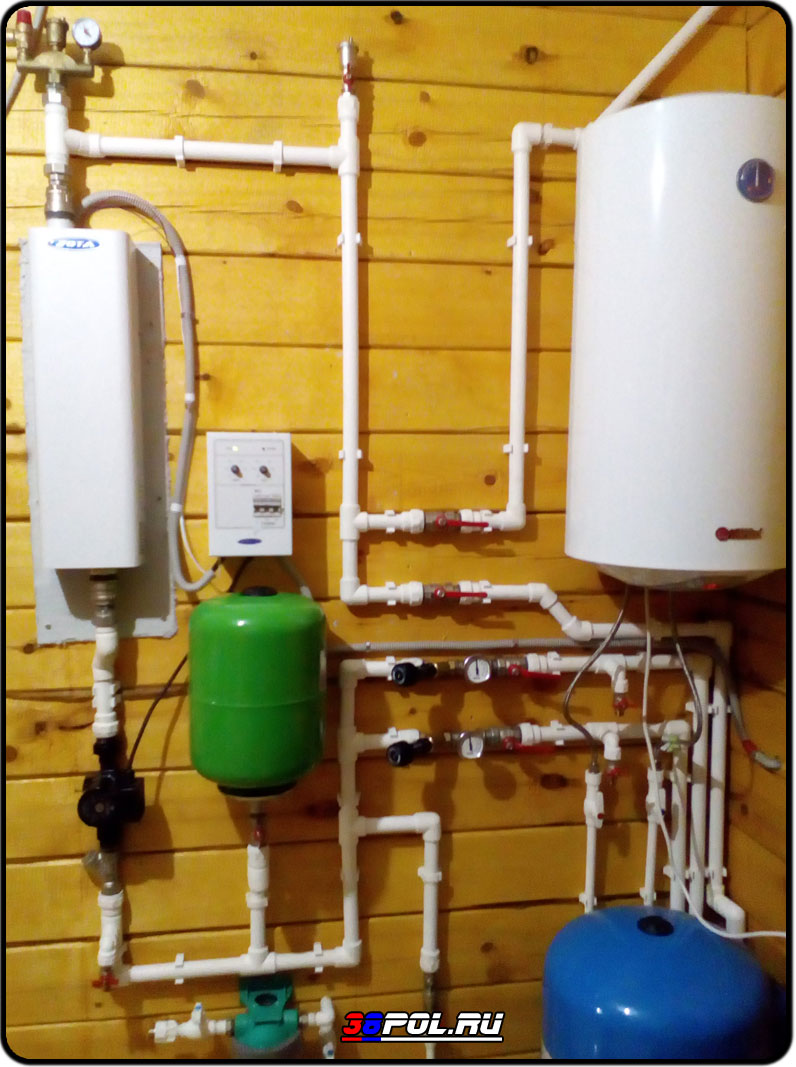

 Наш узел готов! Грамотная планировка узла позволила выполнить работу без единого перехлёстывания труб!

Отопление дома запущено и тепло правильно сделанной системы заполнило дом:)

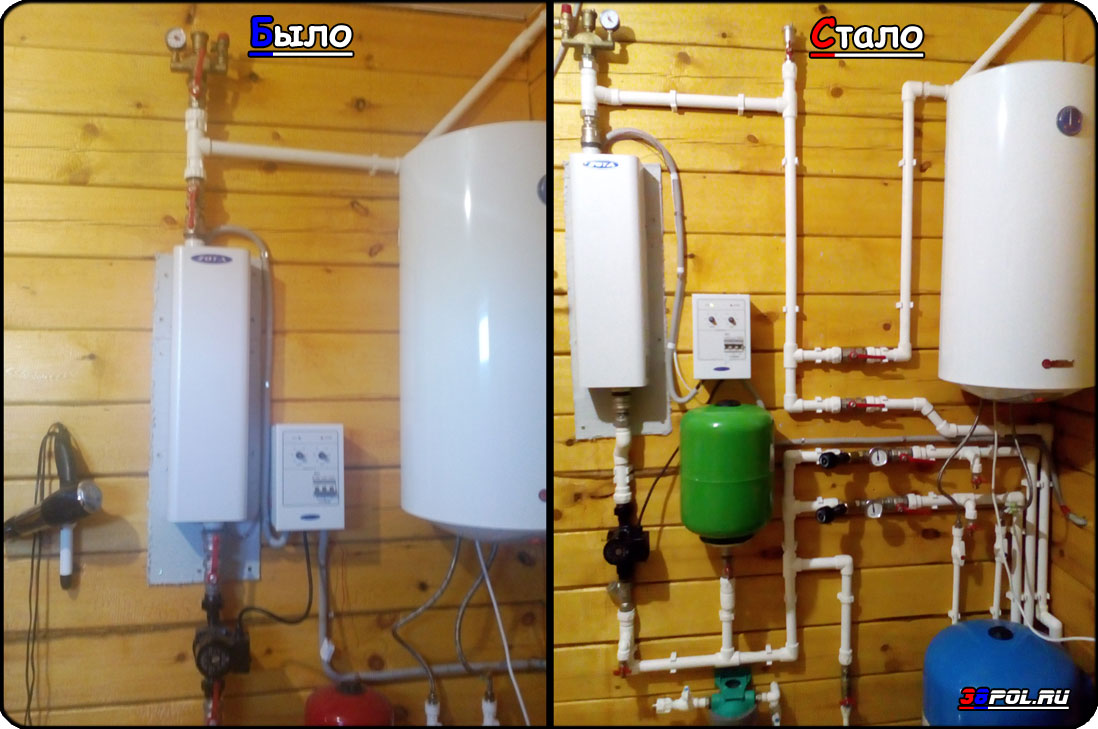

 И ещё раз о том, как должен быть собран узел для отопления двухэтажного дома!
