Переделка чужой работы. Тёплый водяной пол. Баклаши

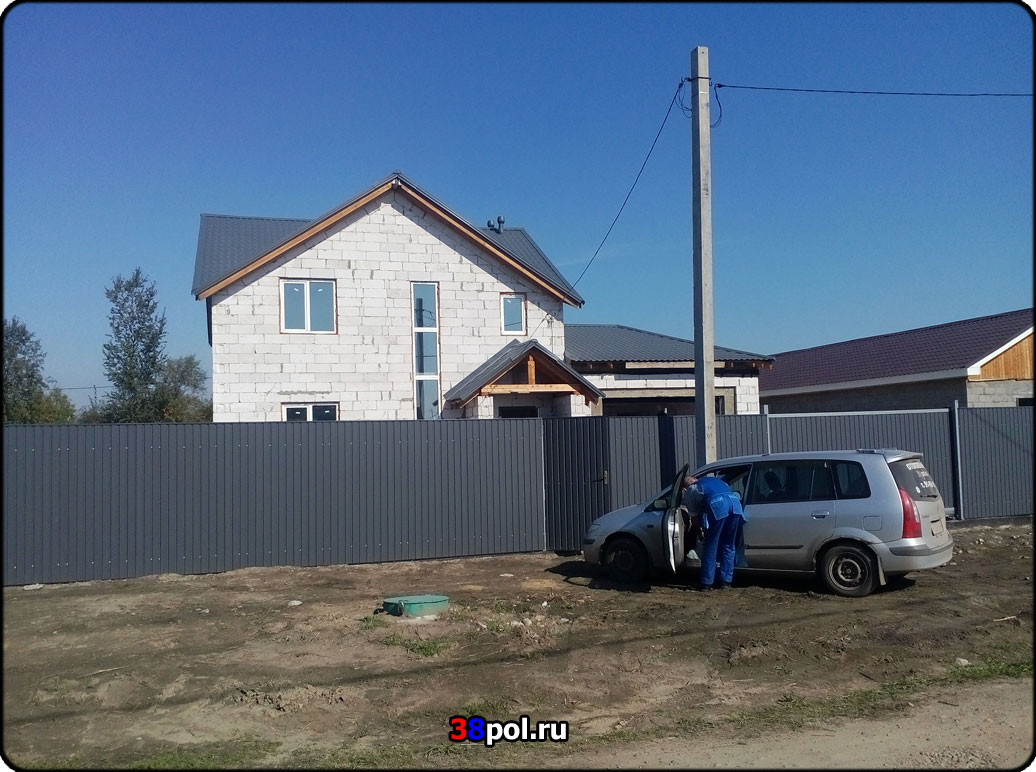

Вот такой симпатичный дом в посёлке Баклаши.

Нас пригласили отревизировать и доделать систему отопления.

Предыдущими мастерами заказчики были недовольны, при том, что работа номинально была выполнена.

 Итак, отопительный узел:

1) Сразу два запорных крана между котлом и группой безопасности, что является грубой ошибкой! При этом эта ошибка встречается постоянно, что можно видеть  на примере работ нашего сайта, где мы доводим до ума системы отопления, сделанные частично до нас другими монтажниками.

2) Отсутствует поэтажная балансировка.

3) На площадь 220 м2 смонтирован котёл мощностью 9 кВт, что является недостаточным для нашего региона (в среднем мощность котла подбирается из расчёта 100 Вт на 1 м2 при стандартных потолках или 30 Вт на 1 м3 помещений дома)

4) Странное решение: на системе установлен насос GRUNDFOS ALPHA, хотя сам производитель рекомендует такой насос для однотрубных и двухтрубных радиаторных систем отопления. Так зачем покупать насос, который стоит в среднем в 1,8 раза дороже аналогичного GRUNDFOS UPS, если планируется использовать его в аналогичном режиме?

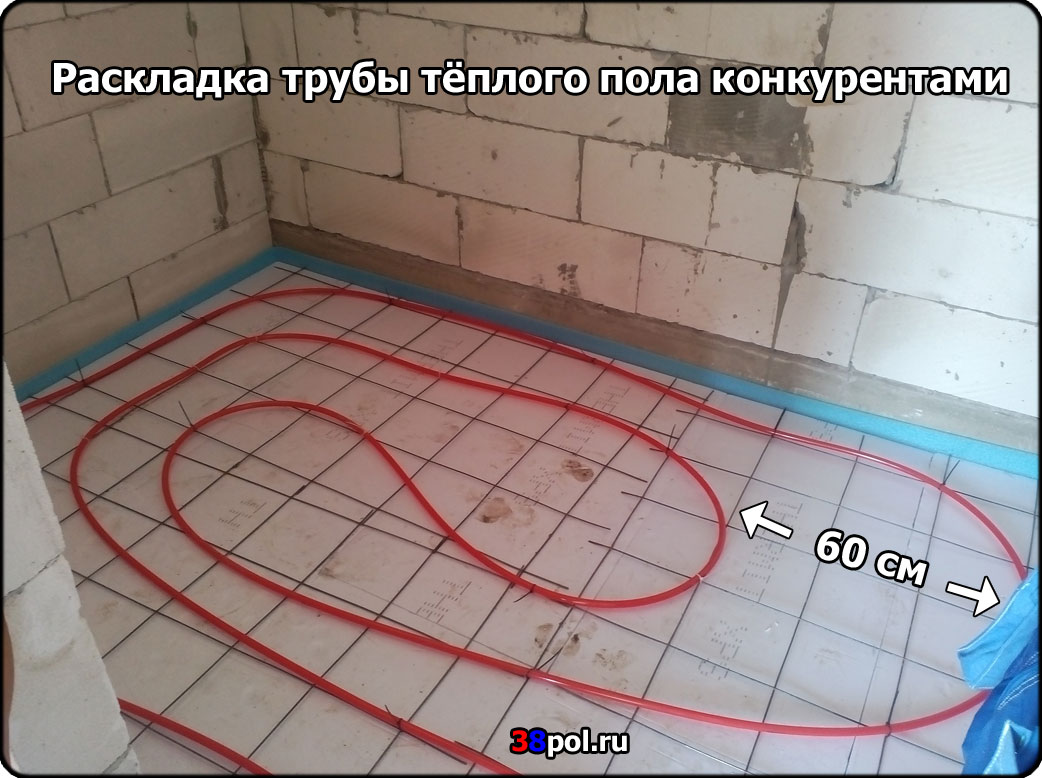

 Местами труба разложена таким образом, хотя в целом по дому труба разложена аккуратно и грамотно с точки зрения деления помещений по веткам.

Смягчающим фактором служит то, что это тех.помещение, где не нужна комфортная температура.

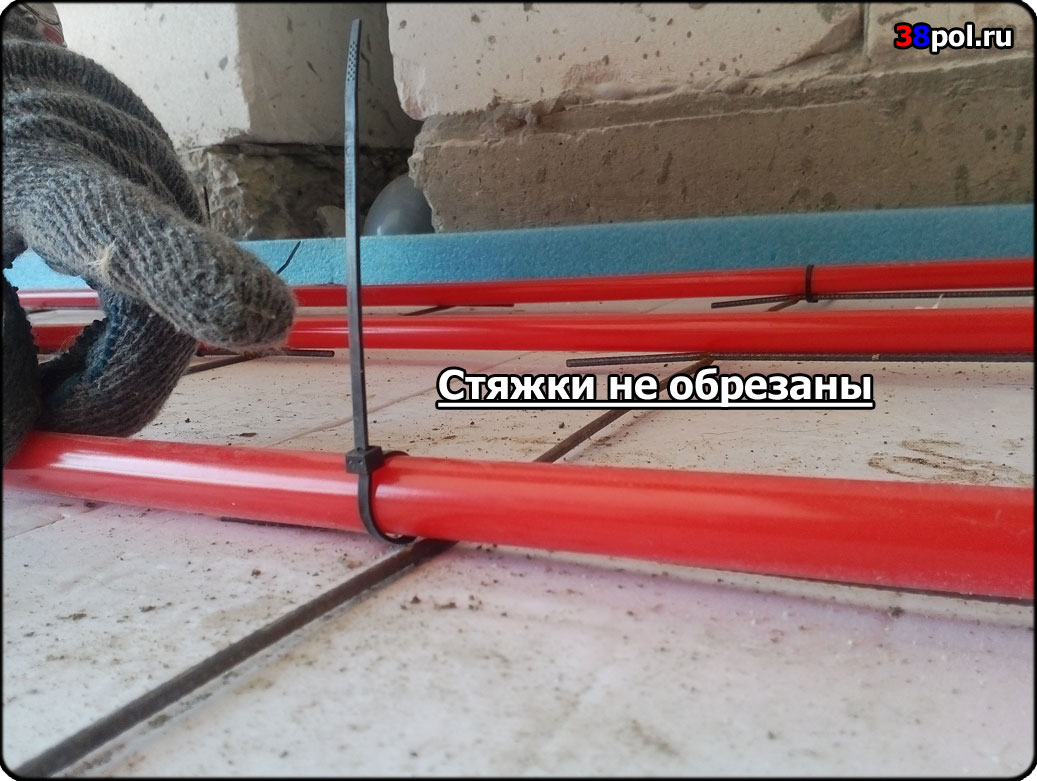

 Во всём доме стяжки крепления труб тёплого пола не обрезаны и торчат выше уровня будущей заливки пола бетонно-песчанной смесью.

Срезаем все стяжки во всём доме.

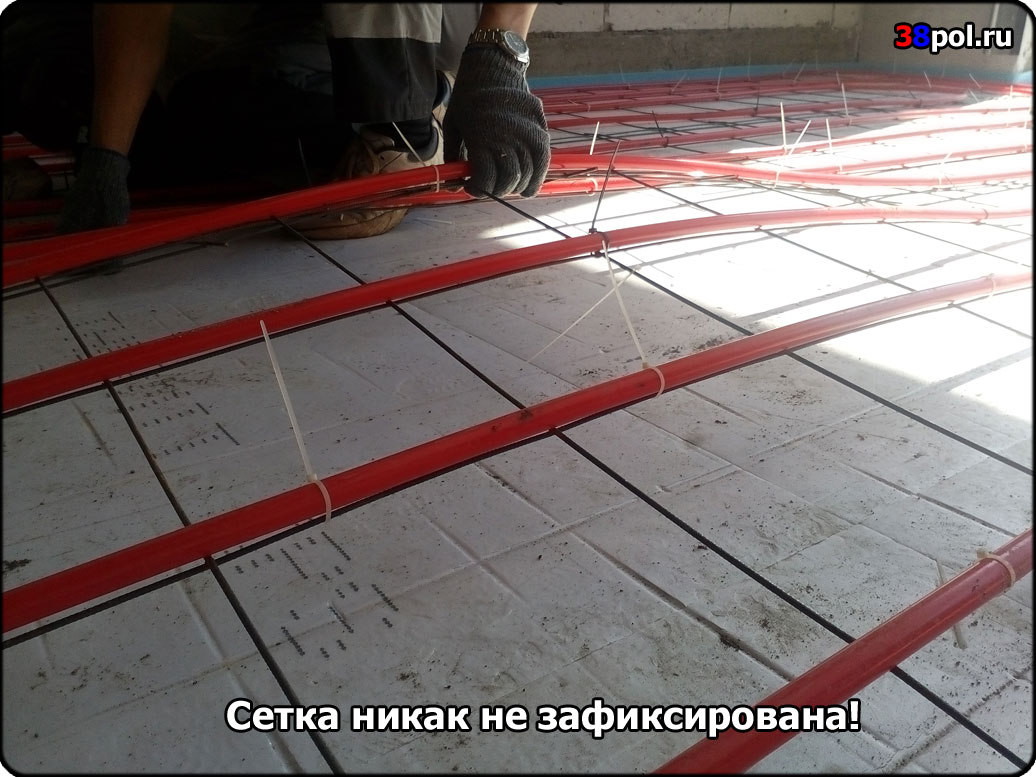

 Интересный момент №1: сетка для крепежа труб тёплого пола никак не закреплена во всём доме! На наше замечание, что это грубая ошибка, заказчик сказал, что и так сойдёт! Но приехали бетонщики на замер и так уже не сошло:)

Интересный момент №2: отсутствует отражающая подложка или хотя бы гидроизоляция в виде полиэтиленовой плёнки. Но это осознанное решение клиента, хотя изначально он собирался заливать пол классически, а отсутствие гидроизоляции в этом случае привело бы к приличному увеличению усилий по выравниванию пола! Правда, в итоге для заливки была привлечена специализированная компания, которая сделала заливку полусухим раствором. В этом случае отсутствие гидроизоляции не усложняет работу.

 Для удобства клиента, решаем вместо элементов балансировки смонтировать два недорогих, но качественных насоса марки OTGON, что обеспечит равномерность поступления теплоносителя в ветки первого и второго этажей тёплого пола.

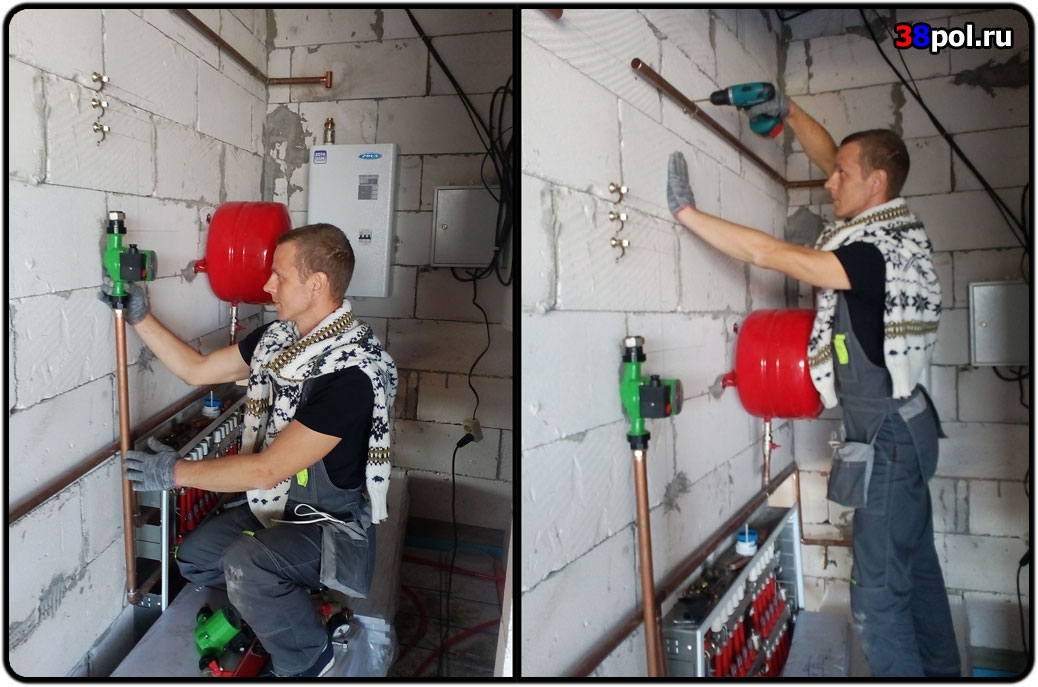

Также переделываем ошибки в монтаже отопительного узла.

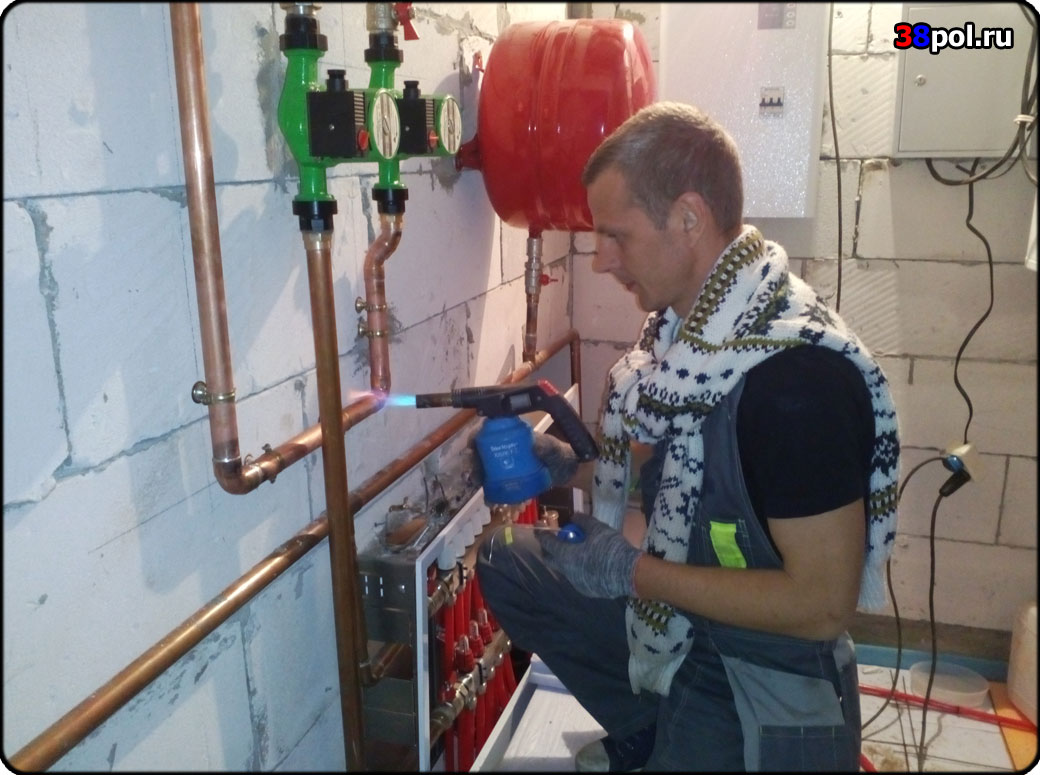

 Переделка отопительного узла подходит к завершению.

 Отметим, что герметизация стыков предыдущими монтажниками выполнена тремя разными методами: льном, клеем и ниткой.И не всегда надёжно:

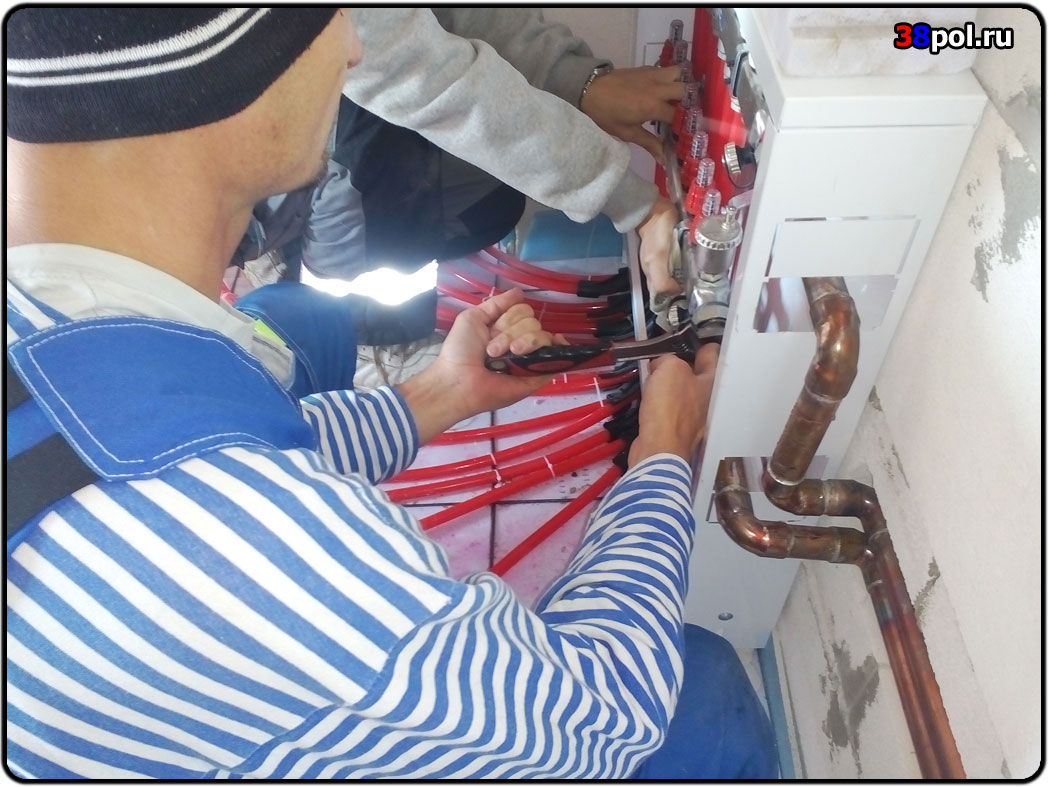

Два присоединения кранов к меди капали и мы решили все стыки на коллекторах перекрутить:) Причём сделали это совершенно бесплатно (для экономия своего времени при переводе системы отопления в рабочий режим (сама система к нашему приезду была уже под давлением)).

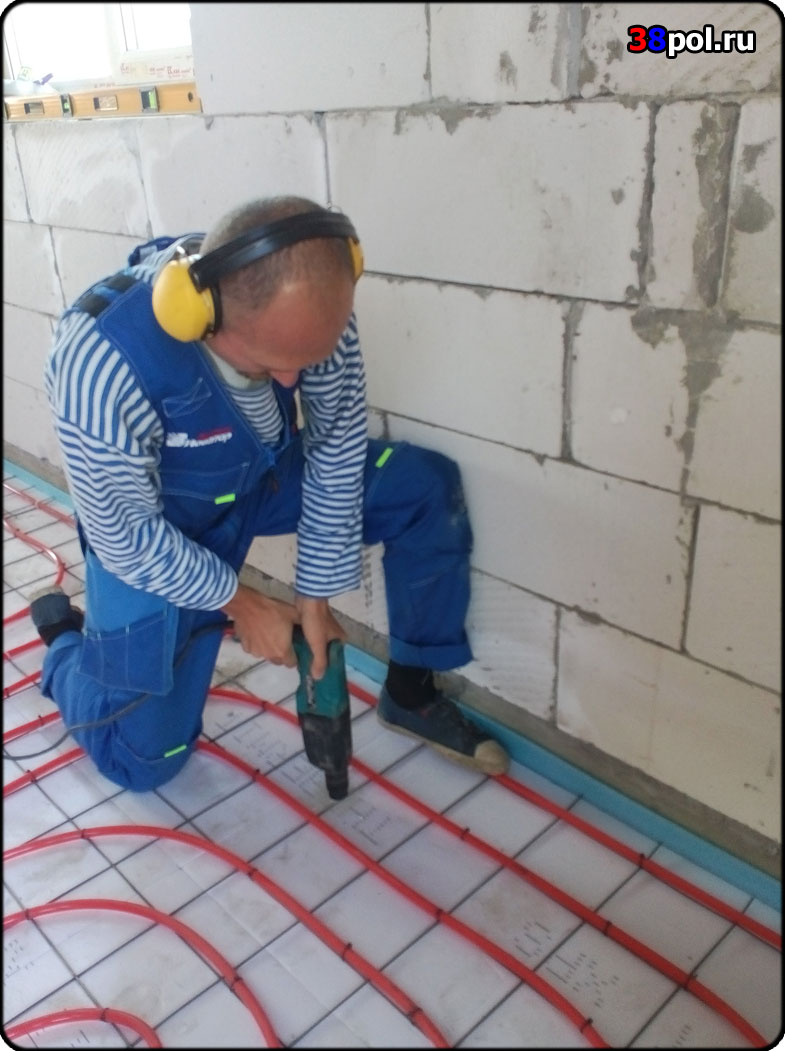

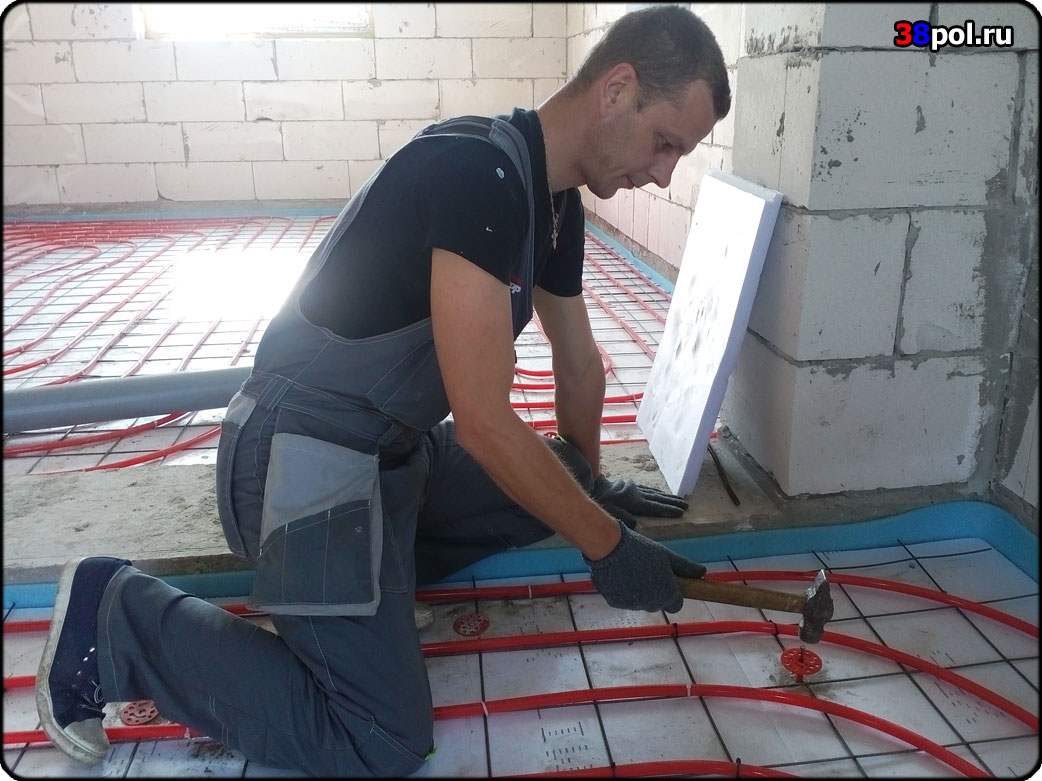

 Производим крепление сеток к основанию пола во всём доме.

 После нас пол не ходит и труба надёжно зафиксирована!

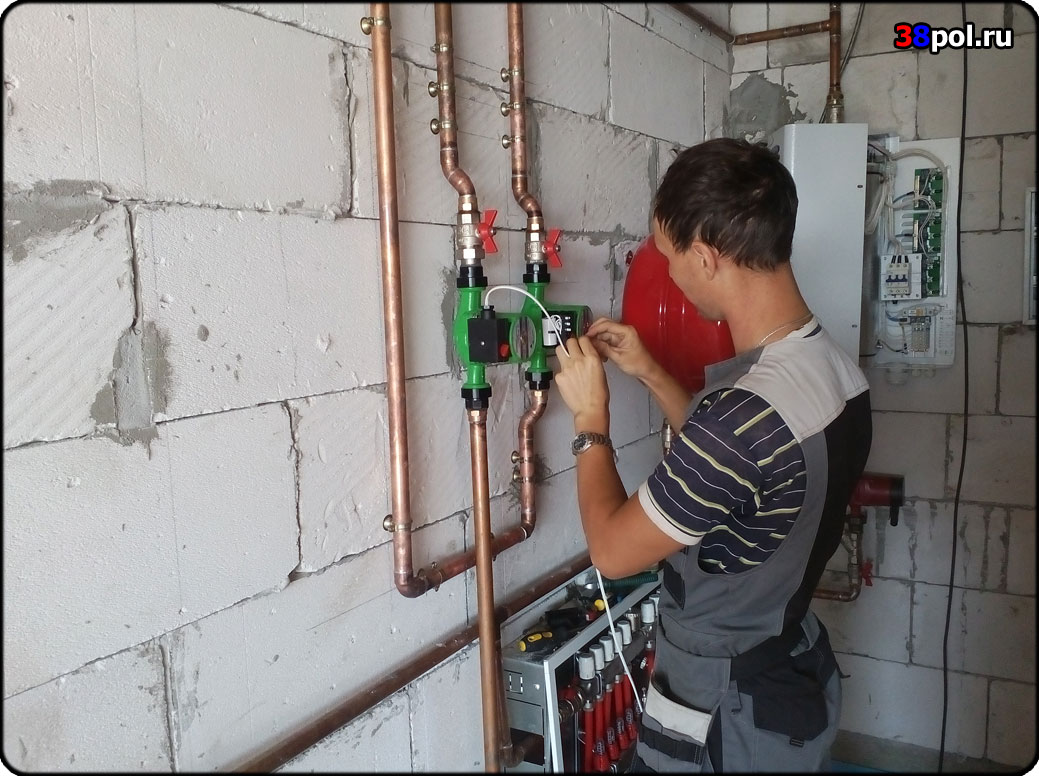

 Подключаем электрику для тестового запуска. Котёл заменён на 18 кВт, что является удовлетворительным для данного объекта.

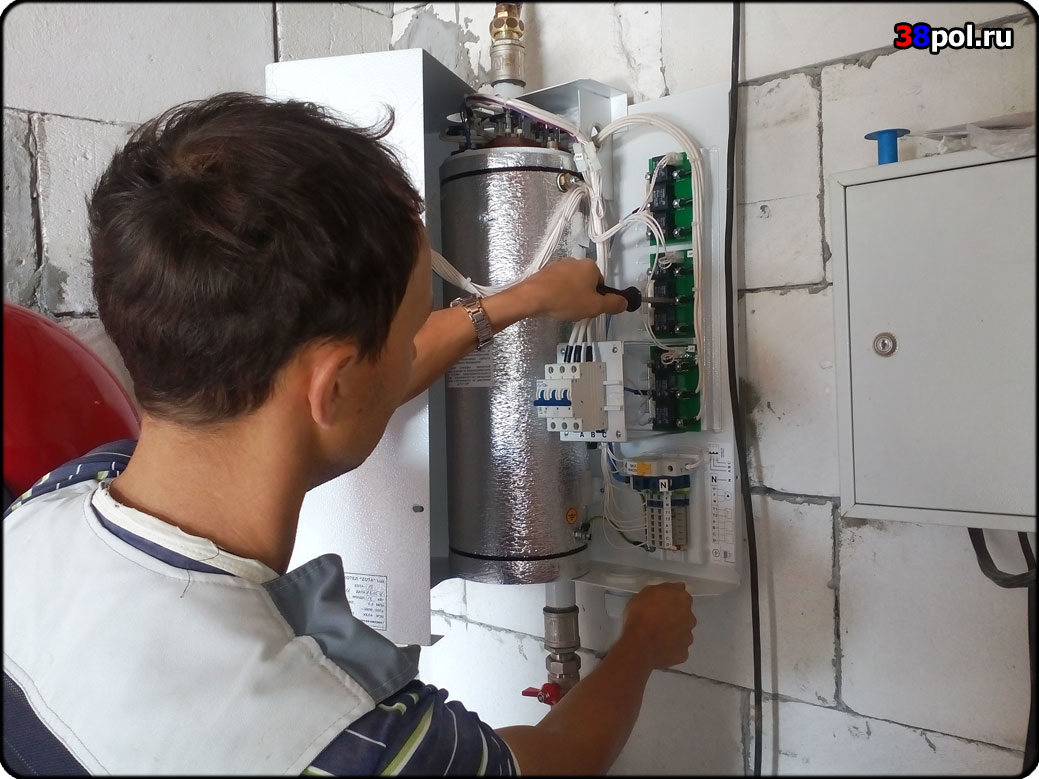

 Подключаем сам котёл.

 Система переделана и запущена!

Расход всех веток клиент может видеть на равномерно работающих расходомерах коллекторов тёплого пола.
