 Стоимость выполненных работ: 38 500 руб.

 Стоимость материалов: 125 700 руб.

 Срок выполнения работ: 4 дня.

 Дата сдачи и запуска: 24.10.2016

 Ремонт тёплых водяных полов

Переделка тёплых водяных полов

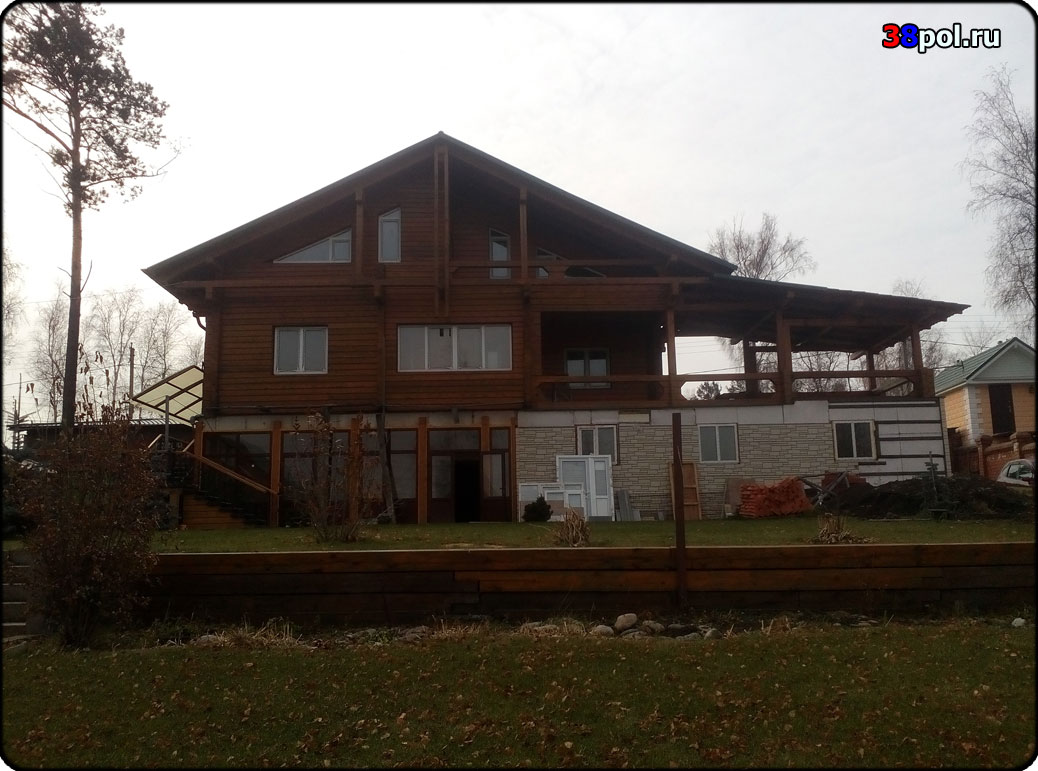

 Вот в таком красивом доме нам предстоит нынче выполнить свою работу, ...

Переделка тёплых водяных полов

 ... которая заключается в создании отопительного узла и в запуске тёплых полов первого этажа.

Сам дом трёхэтажный, на 2м и 3м этажах планируется радиаторная система отопления, которая уже частично выполнена. Поэтому узел выполняется, исходя из отопления всего дома.

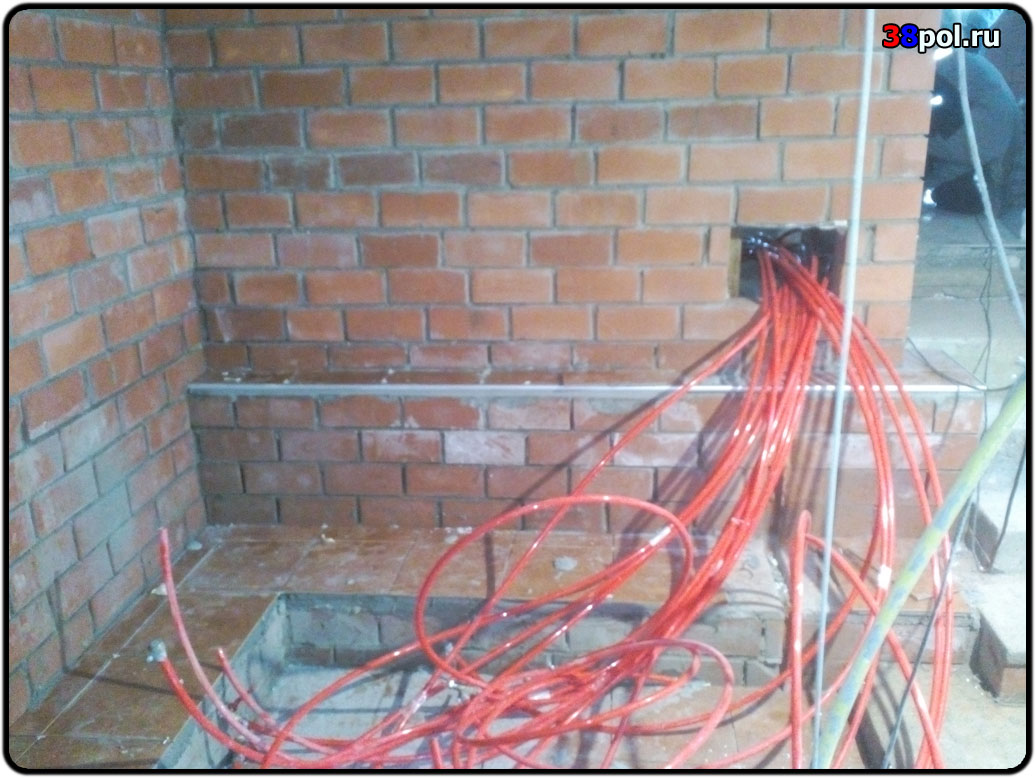

Так выглядит фронт работ к моменту нашего приезда. Основным минусом уже сделанных и залитых тёплых полов является их неграмотная разбивка по веткам: три ветки по 112-150 метров, три по 60-70 и три по 30-40 метров.

Но это не проблема, а всего лишь повышенные финансовые вложения в отопительный узел:)

Переделка тёплых водяных полов

 Итак, составляем план и схему котельного узла.

Переделка тёплых водяных полов

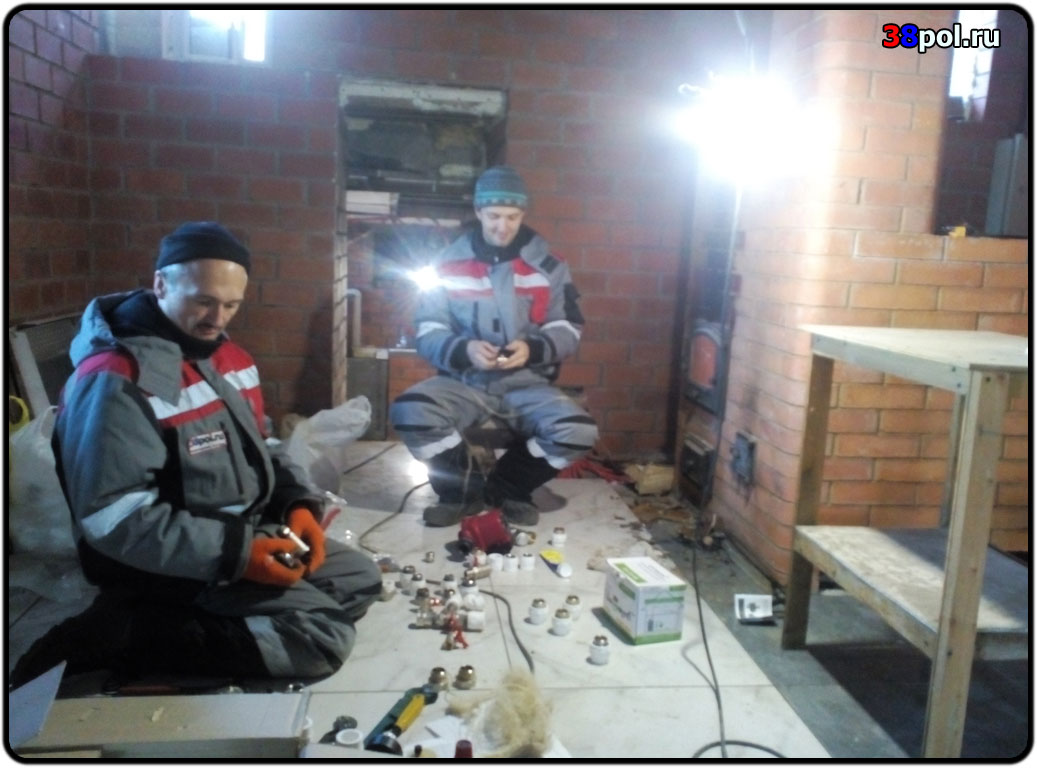

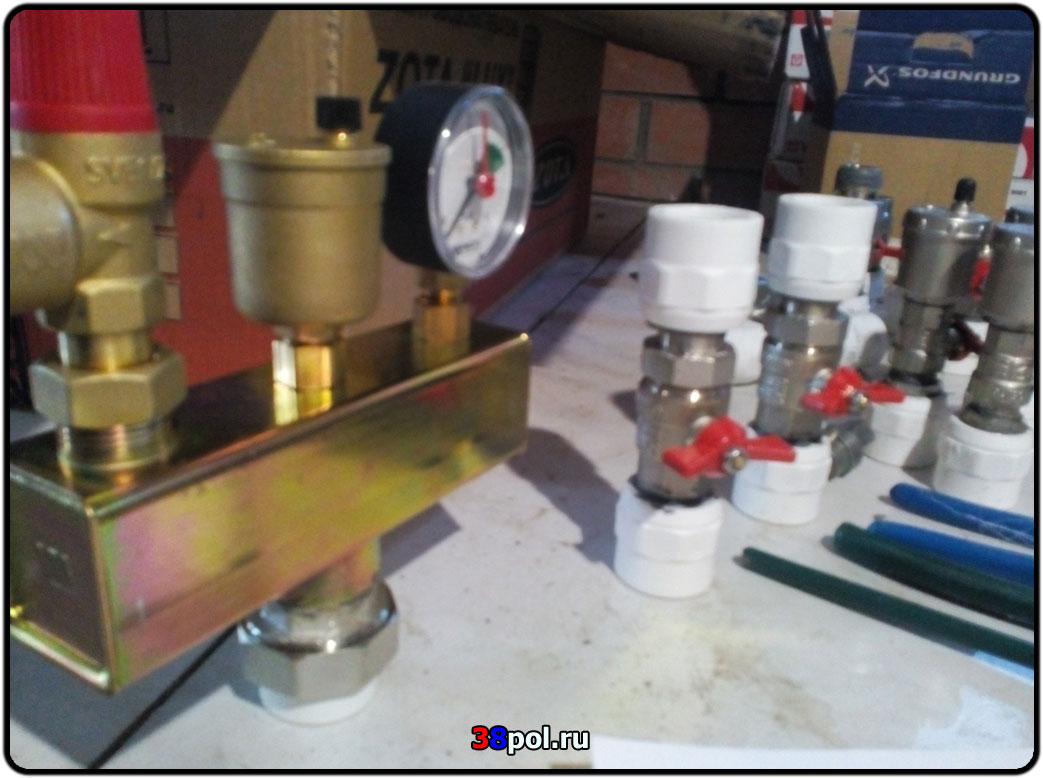

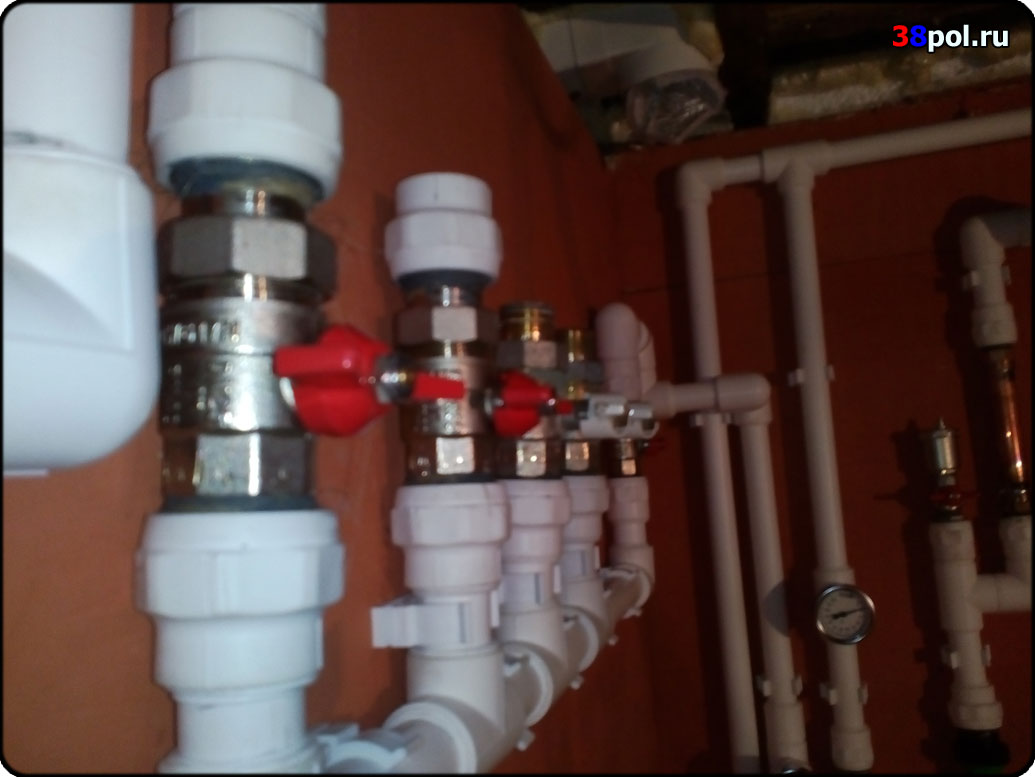

 Первый подготовительный этап: скручиваем все элементы системы отопления с резьбовыми соединениями.

Переделка тёплых водяных полов

 Первый из подготовительных этапов завершён.

Переделка тёплых водяных полов

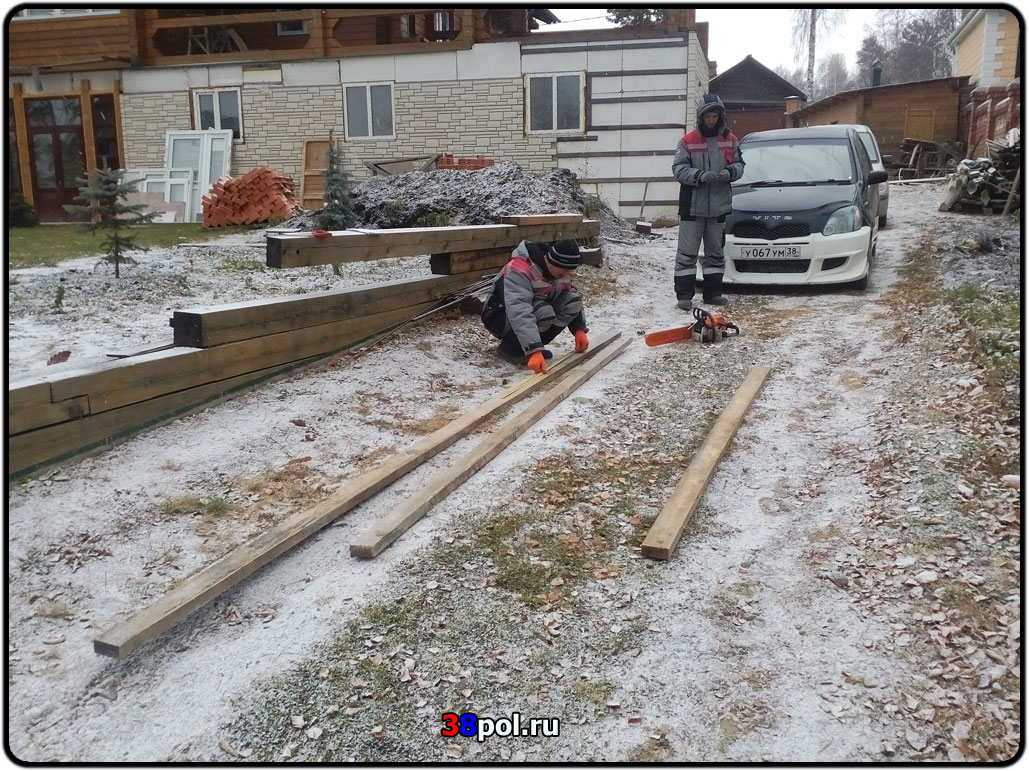

 Стены котельной состоят из пустотелого кирпича, поэтому принимаем решение смонтировать под котельный узел щиты на стену для удобства монтажа.

Переделка тёплых водяных полов

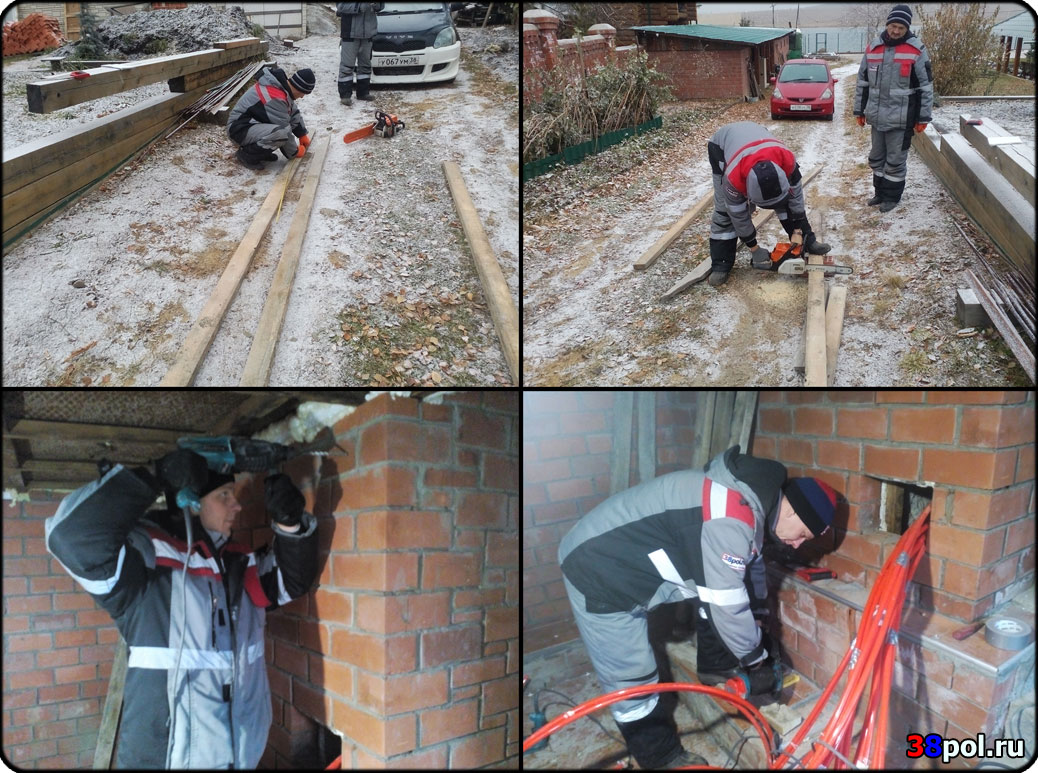

 Второй подготовительный этап в процессе.

Переделка тёплых водяных полов

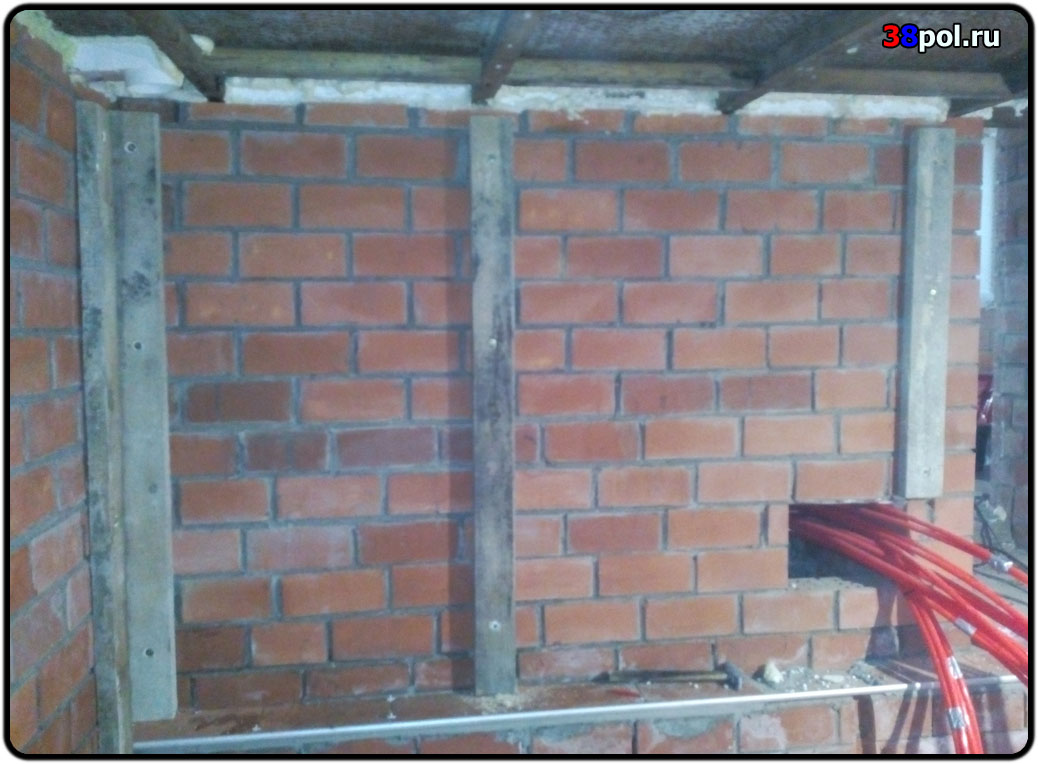

 Основание под щит готово.

Переделка тёплых водяных полов

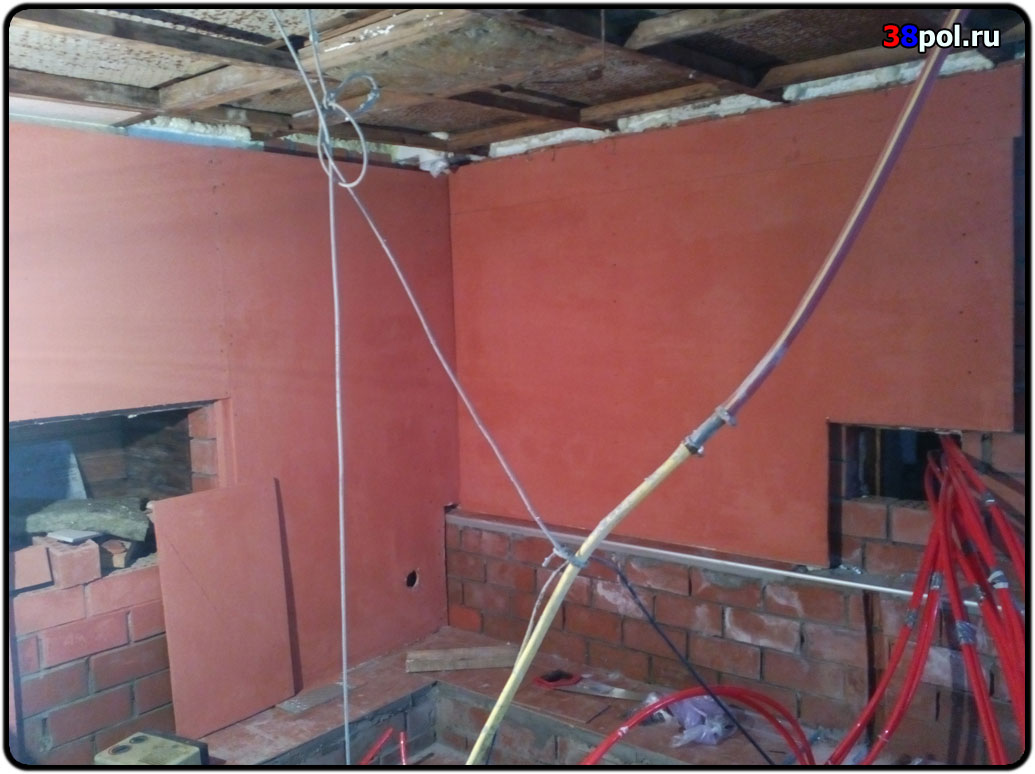

 Щиты установлены и мы можем приступать к основной работе.

Переделка тёплых водяных полов

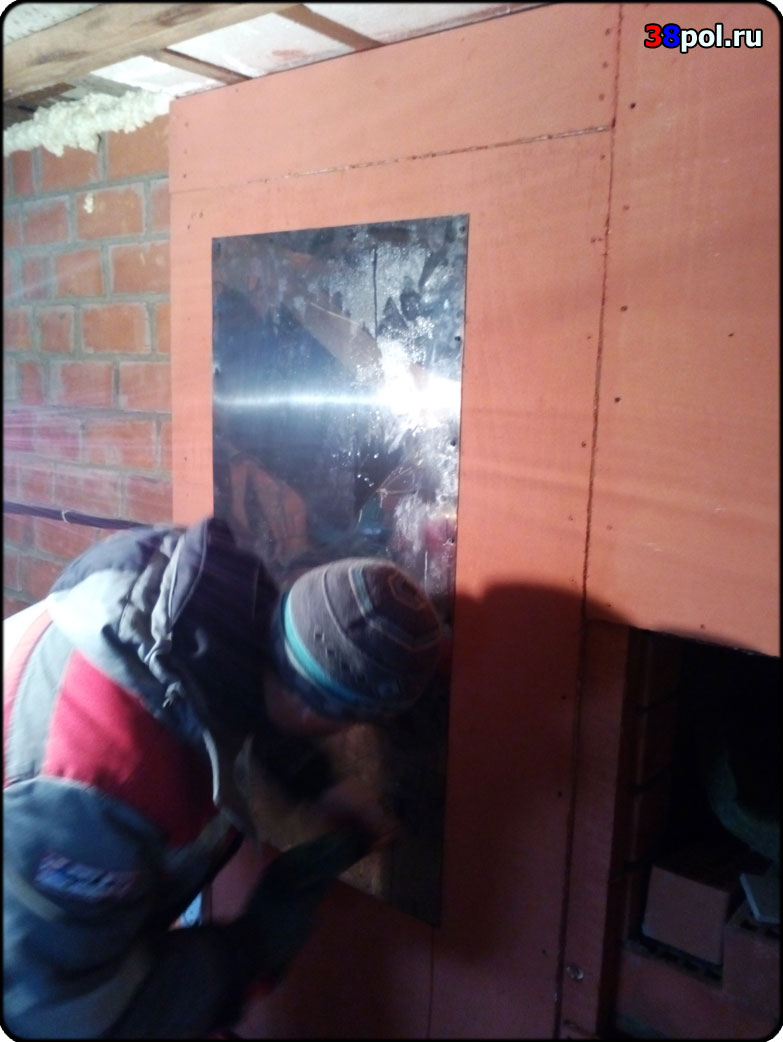

 Согласно нормам безопасности устанавливаем под котёл лист из нержавеющей стали.

Переделка тёплых водяных полов

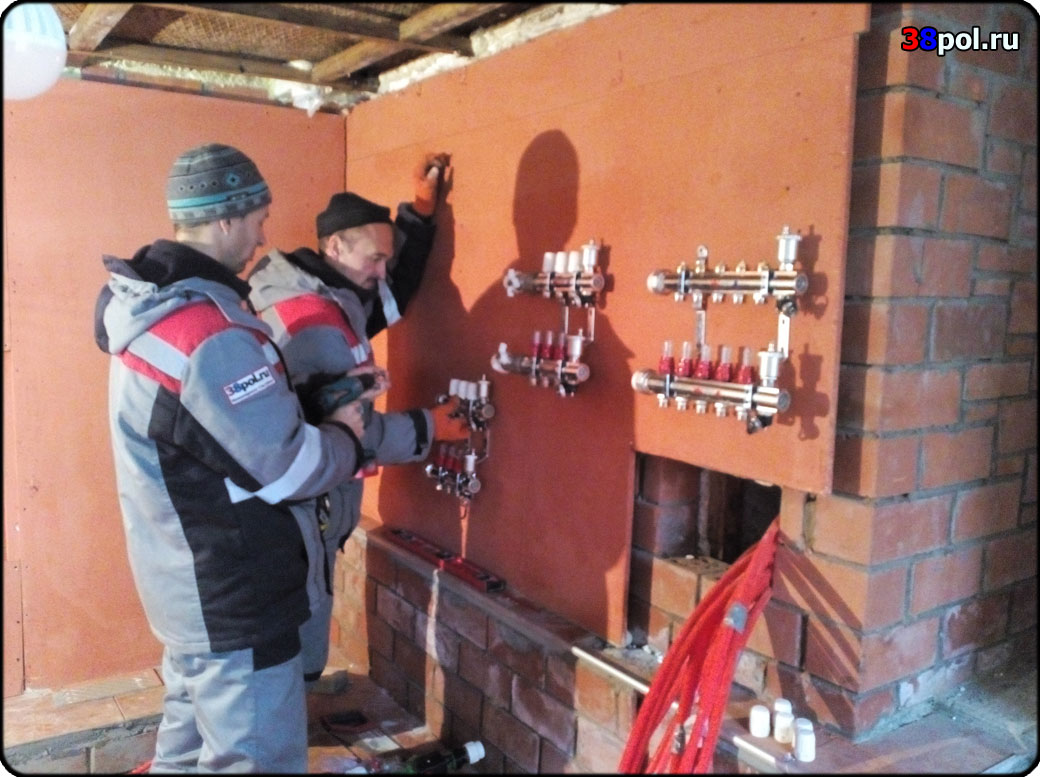

 Крепим три коллектора под трубу тёплого пола.

Переделка тёплых водяных полов

 Разбиваем работу на три независимых фронта работ:

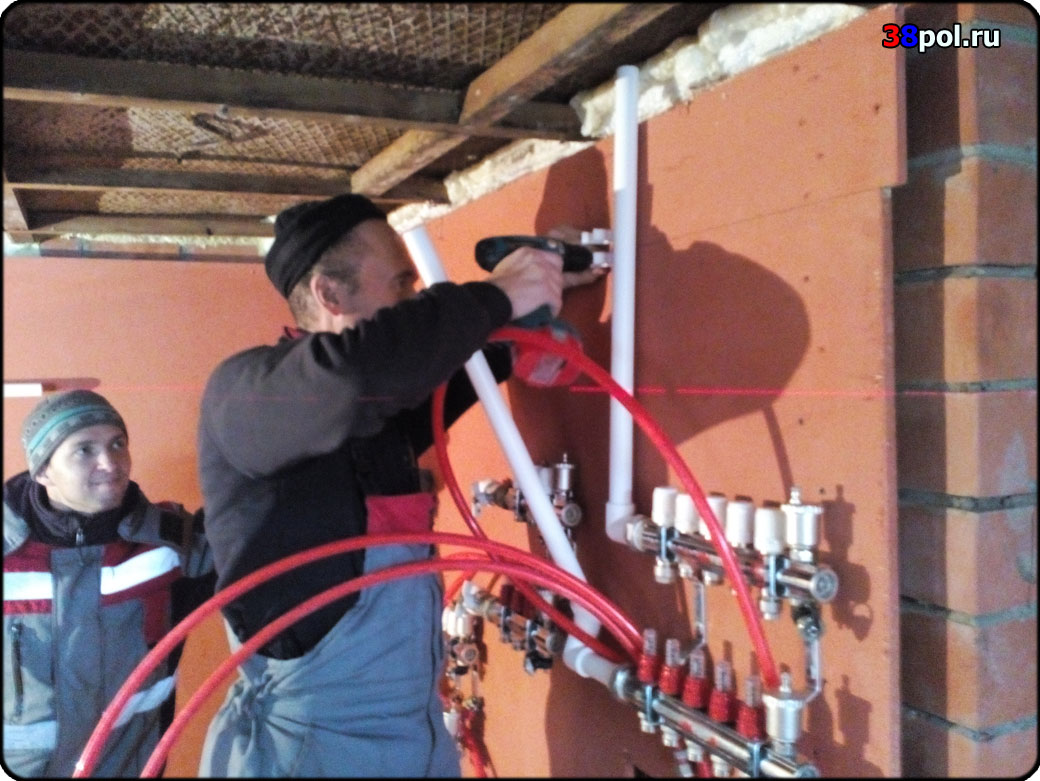

1) Обвязку коллекторов

...

Переделка тёплых водяных полов

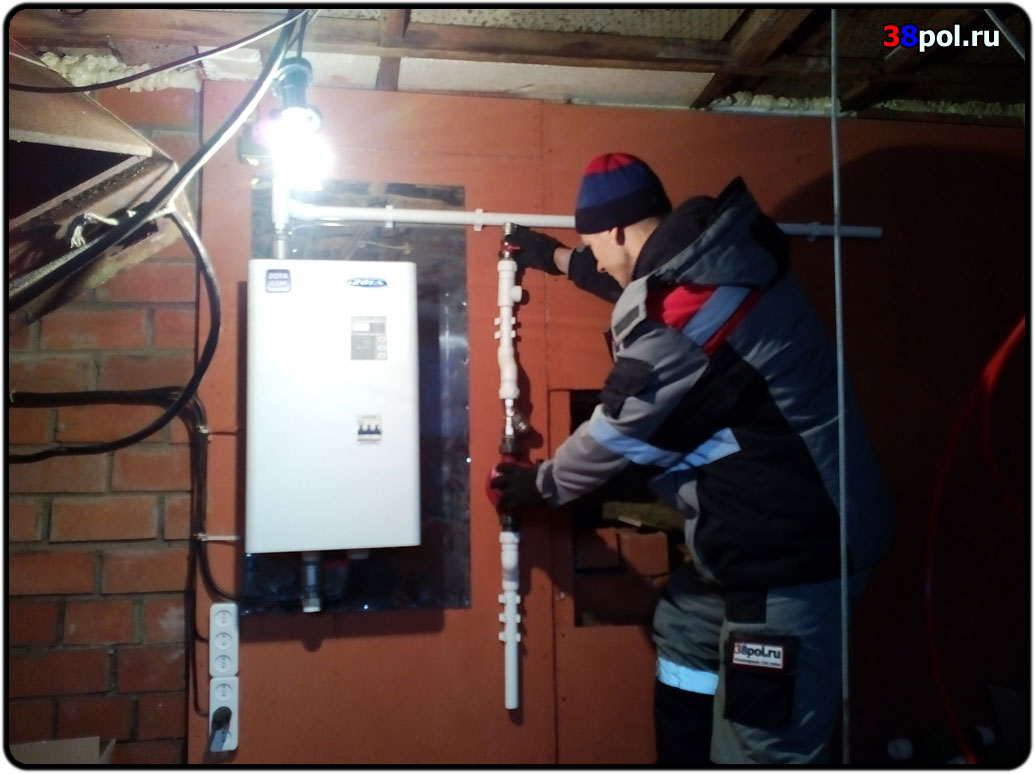

 ... 2) Обвязку котла



Переделка тёплых водяных полов

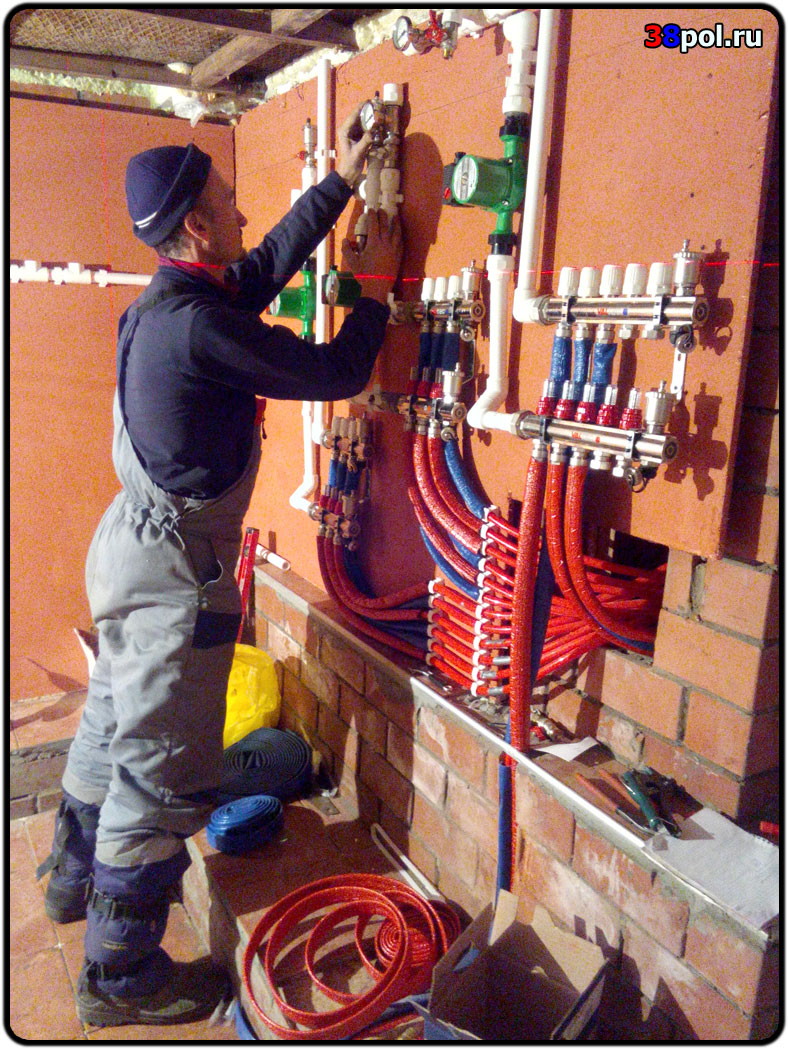

 ...3) Подведения труб тёплого пола к коллекторам (на фото этот этап уже завершён).

Переделка тёплых водяных полов

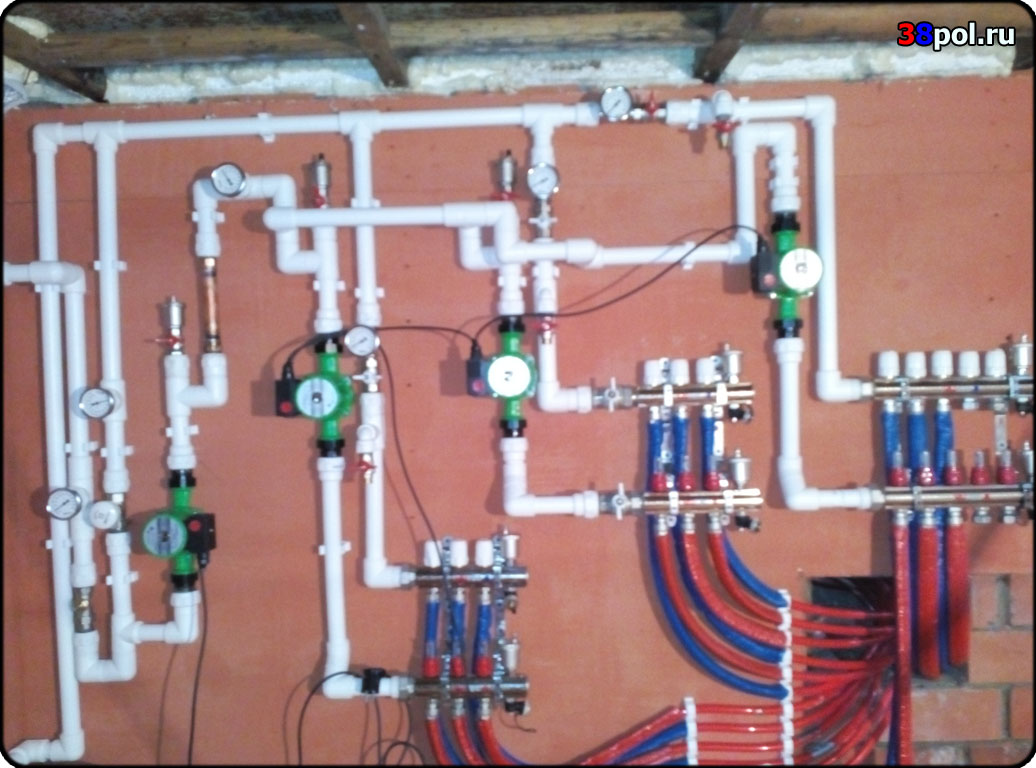

 Работа выполнена.

На фото можно видеть три отдельных группы веток тёплого пола и насосно-смесительный узел (т.к. в целом система отопления в доме будет комбинированнай, а также в будущем в систему будет добавлен твердотопливный котёл).

Переделка тёплых водяных полов

 Система отопления первого этажа запущена и отбалансирована.

P.S. На фото отображена магистраль подачи от электрического котла.

Переделка тёплых водяных полов

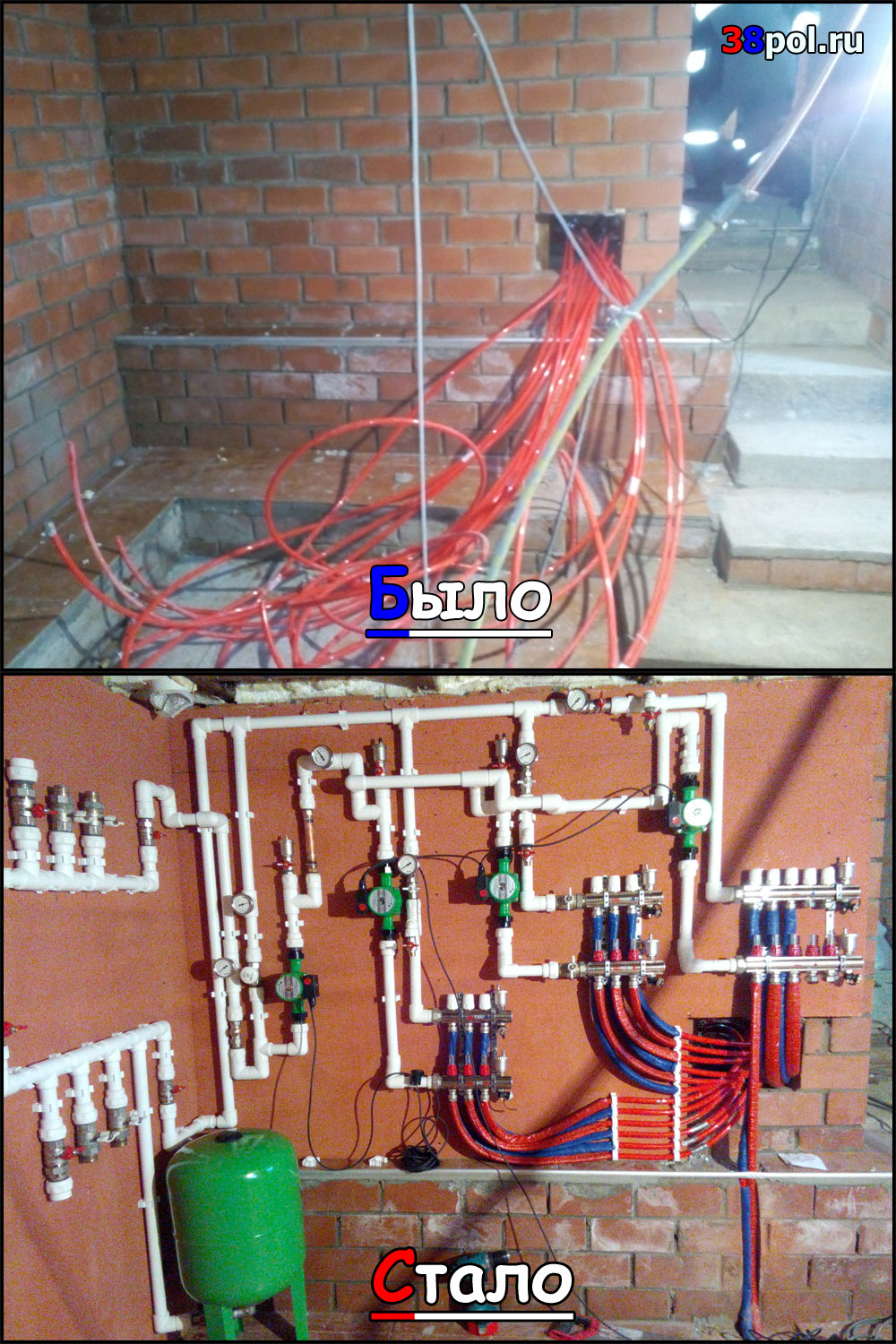

 И, напоследок, кратко подведём итоги проделанной работы:)

Водяные тёплые полы функционируют!
