Тёплый пол в доме

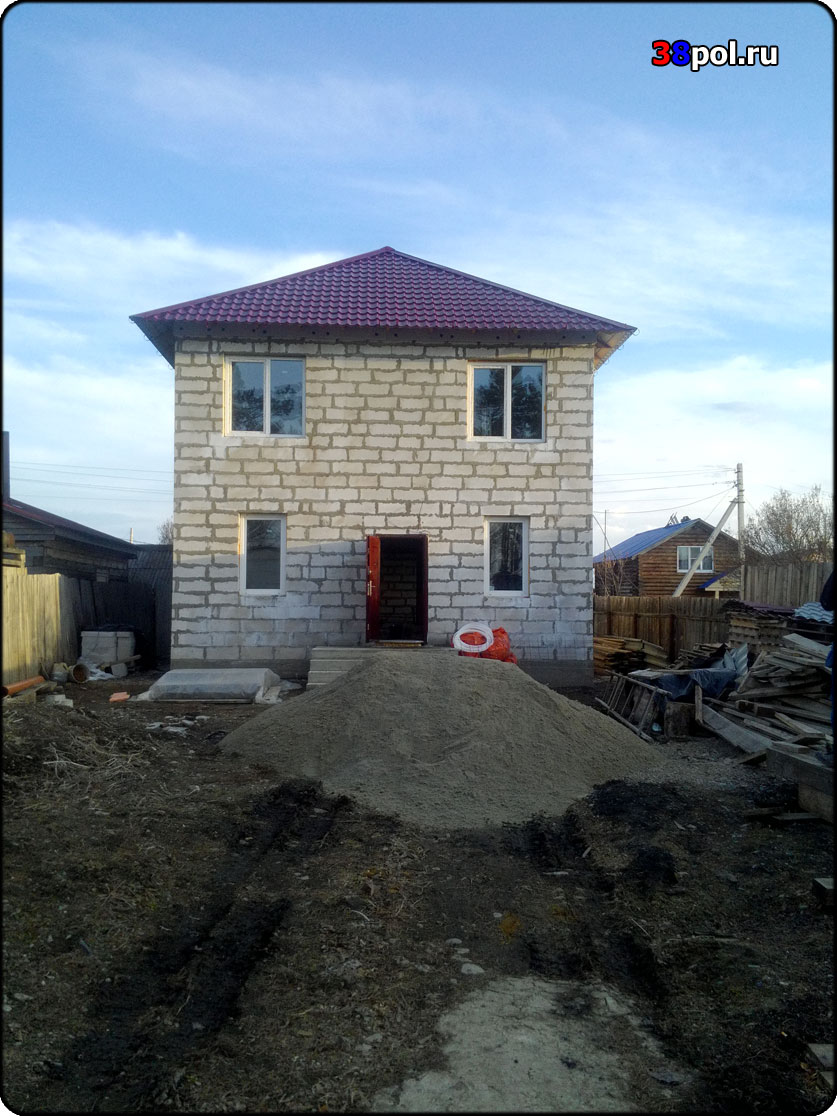

Вот такой симпатичный дом, расположенный в живописном месте рядом с заливом в пригороде  города  Иркутска (Байкальский тракт) будет нашим новым местом работы.

Мы будем делать тёплый пол в доме общей площадью 160 м2. На текущий момент вопрос по отоплению второго этажа остаётся открытым, поэтому мы сделаем водяной пол только на первом этаже, второй этаж при необходимости будет обогреваться конвекторами.

Узел отопления на данном этапе будет выполнен по схеме "простое решение".

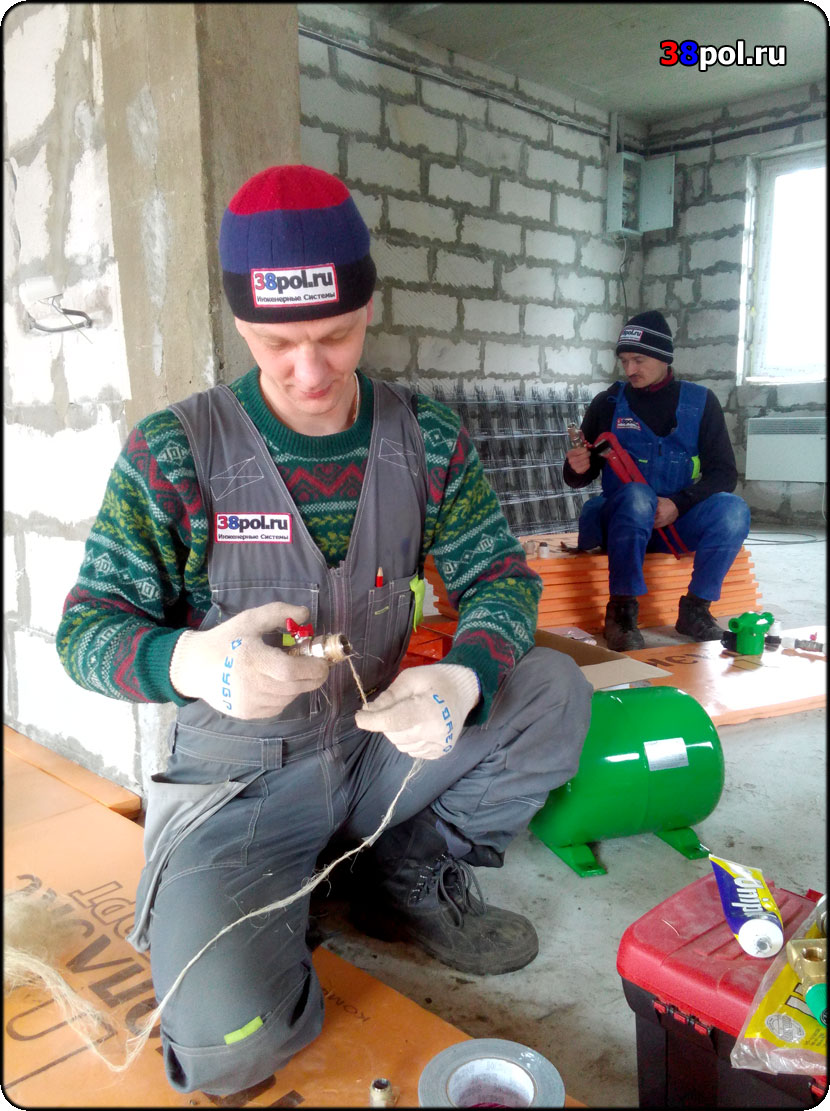

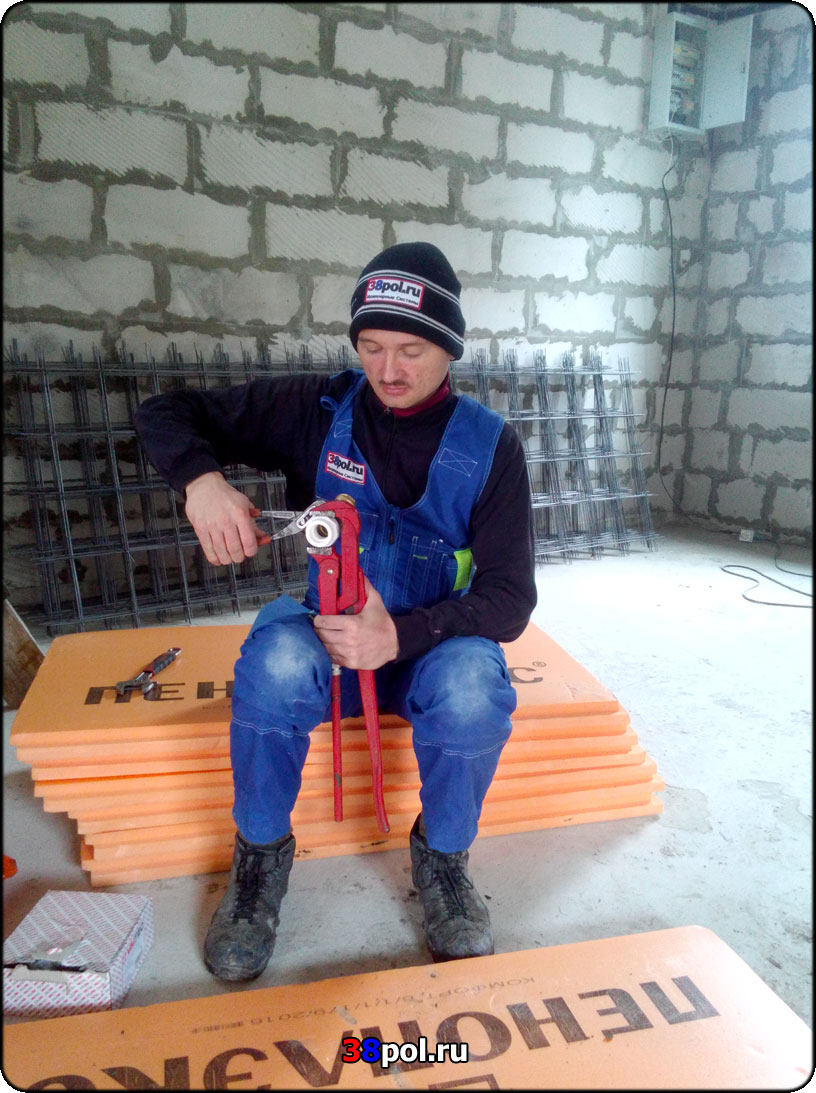

 Первым делом обвязываем и герметизируем коллектор теплого пола и остальные элементы отопительного узла.

 Процесс весьма простой и краткосрочный, да при всём этом и весьма ответственный:)

 Данный этап подходит к концу благодаря слаженным действиям всей команды:)

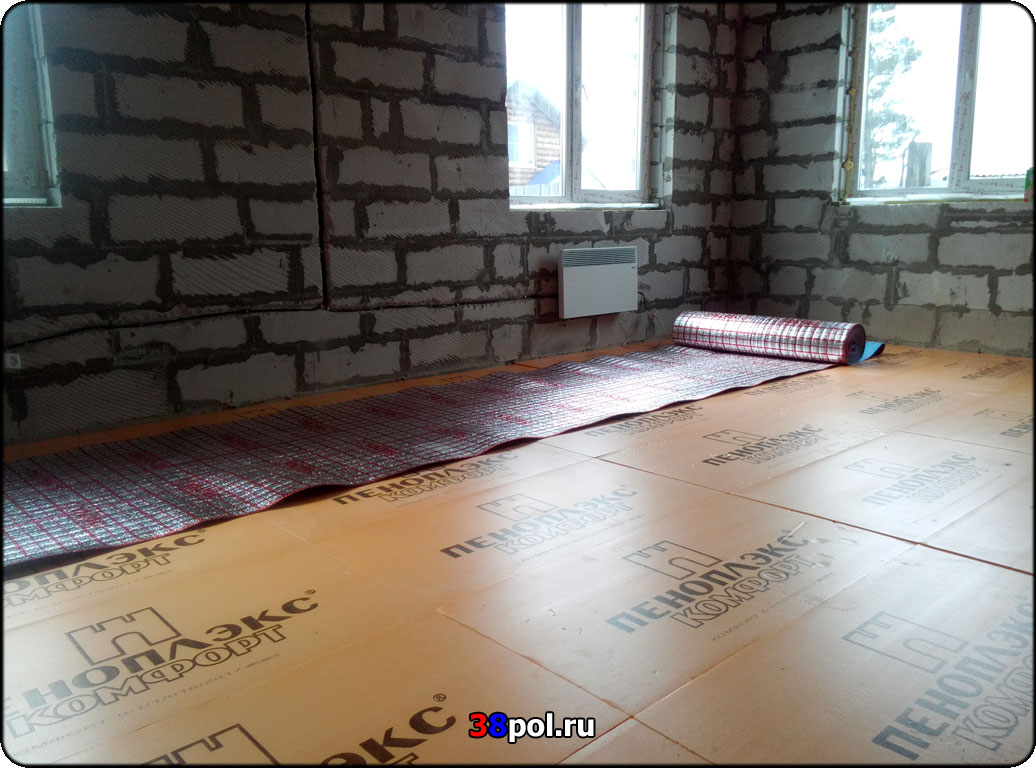

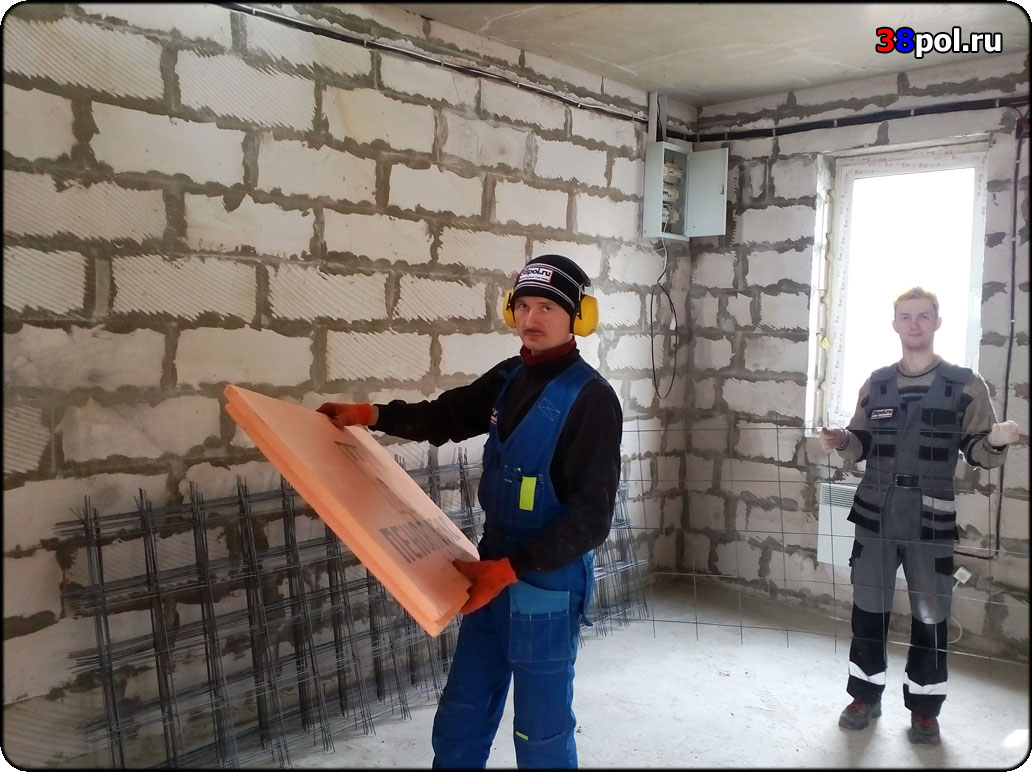

 Теплоизоляция ПЕНОПЛЭКС - основа, которая обеспечит эффективность работы системы отопления "тёплый пол" в процессе эксплуатации.

 Согласно технологии, водяной пол монтируем с отражающей подложкой VALTEC.

 Трубу под водяной пол мы крепим на данном объекте к сетке, поэтому:

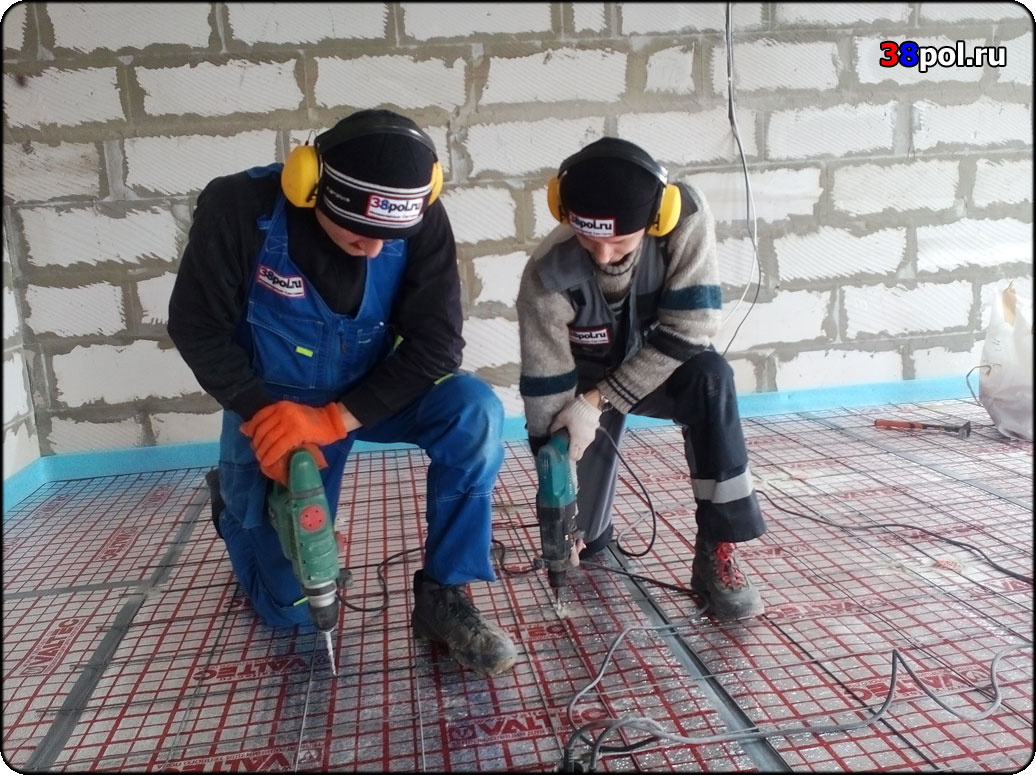

производим крепление сетки к основанию пола (т.е. к бетонной плите).

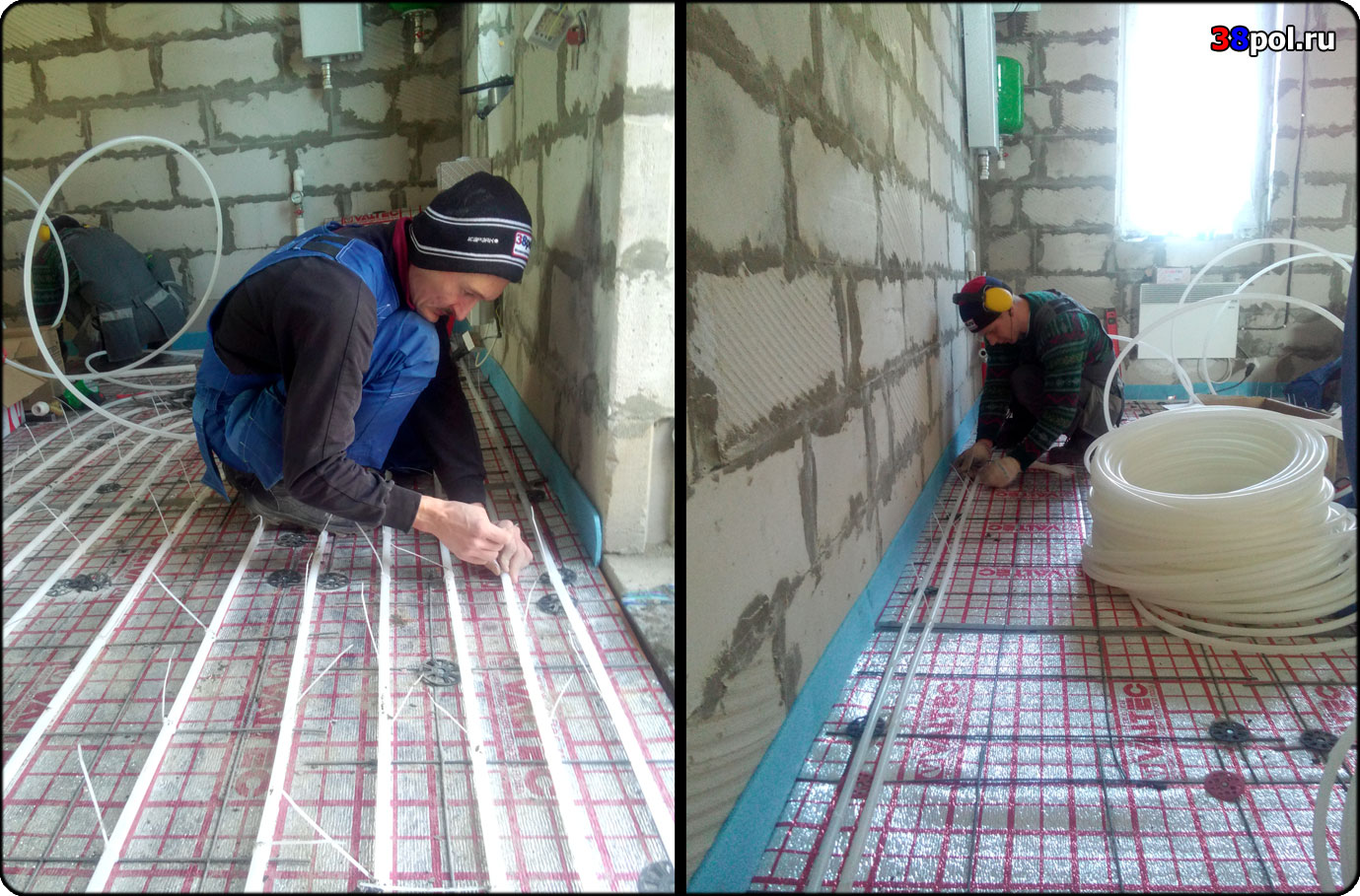

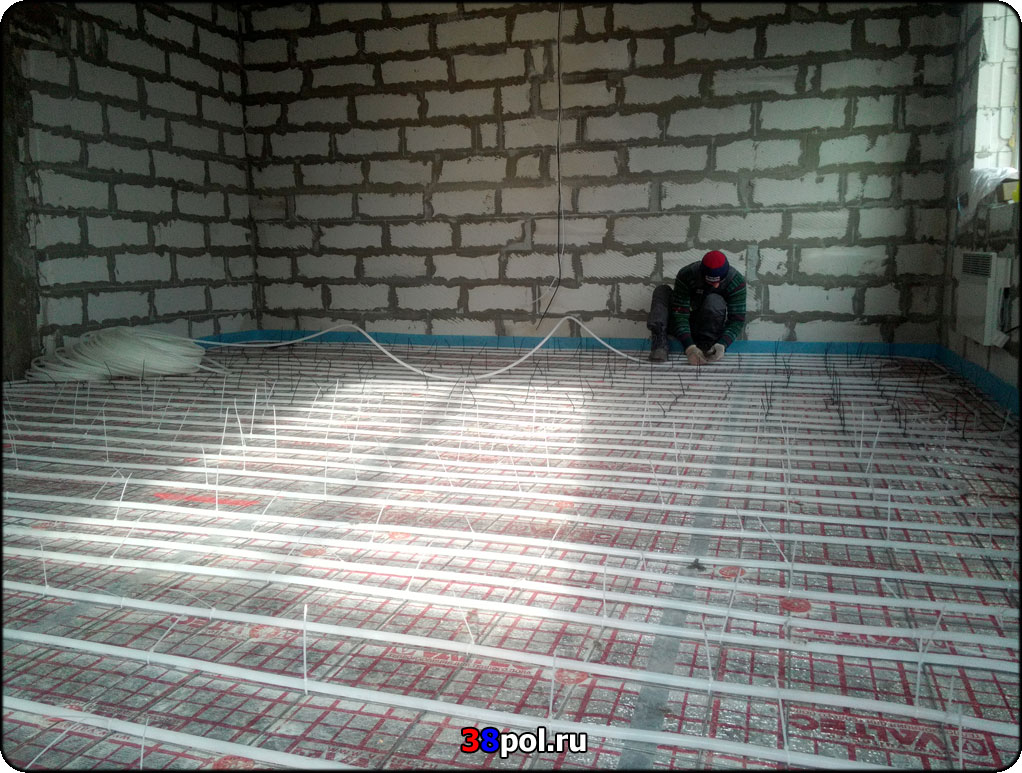

 Непосредственно теплый пол начинаем монтировать с коллектора.

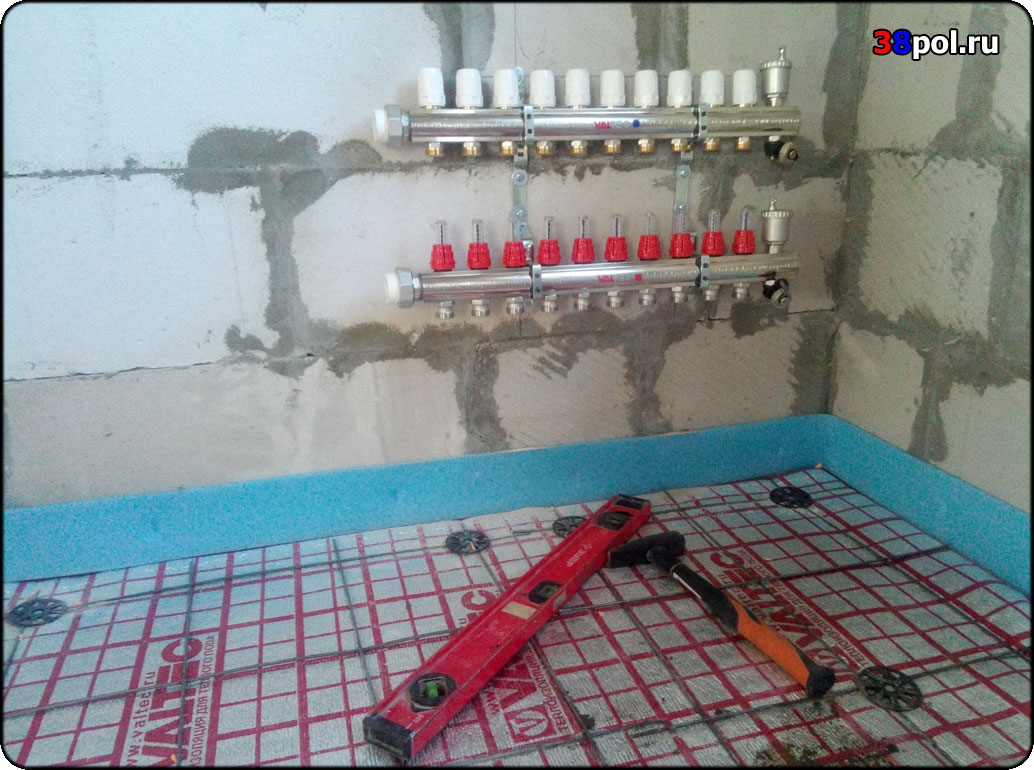

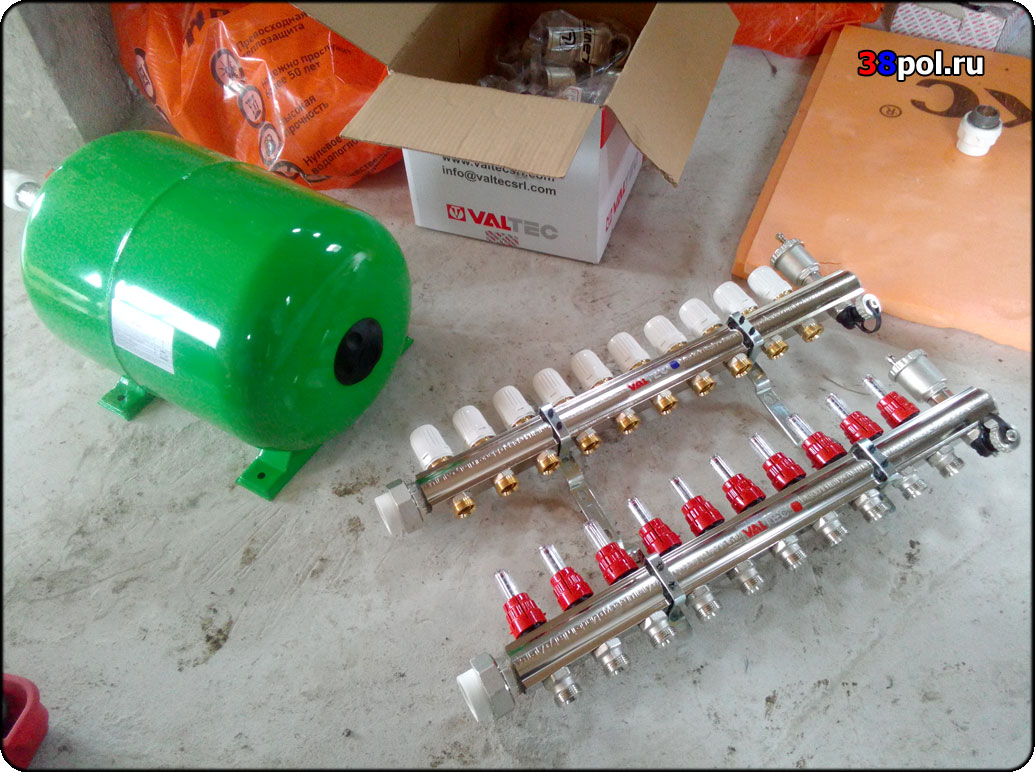

 Коллектор тёплого пола с расходомерами готов к обвязке.

 В качестве магистралей, передающих тепло от котла к дому мы используем на данном объекте трубу LAVITA, к плюсам которой следует отнести высокий температурный режим эксплуатации (до 95 градусов) и наглядность при тестовом запуске (она прозрачная).

 Водяной пол дома почти создан и скоро предстоит запуск отопления.

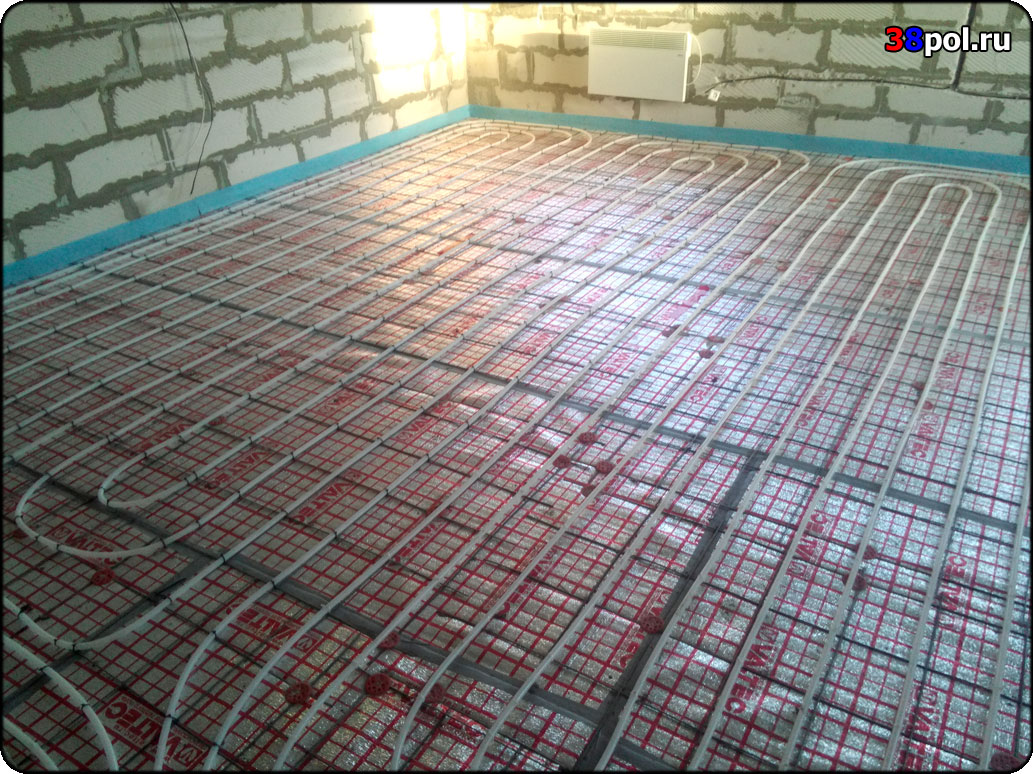

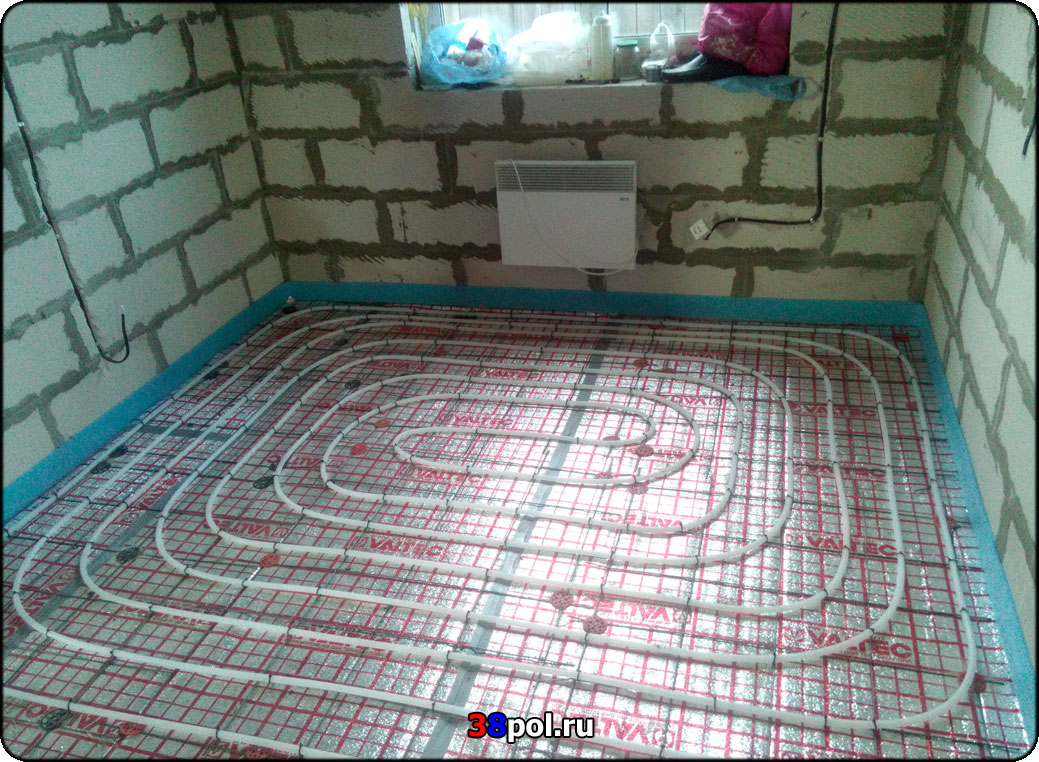

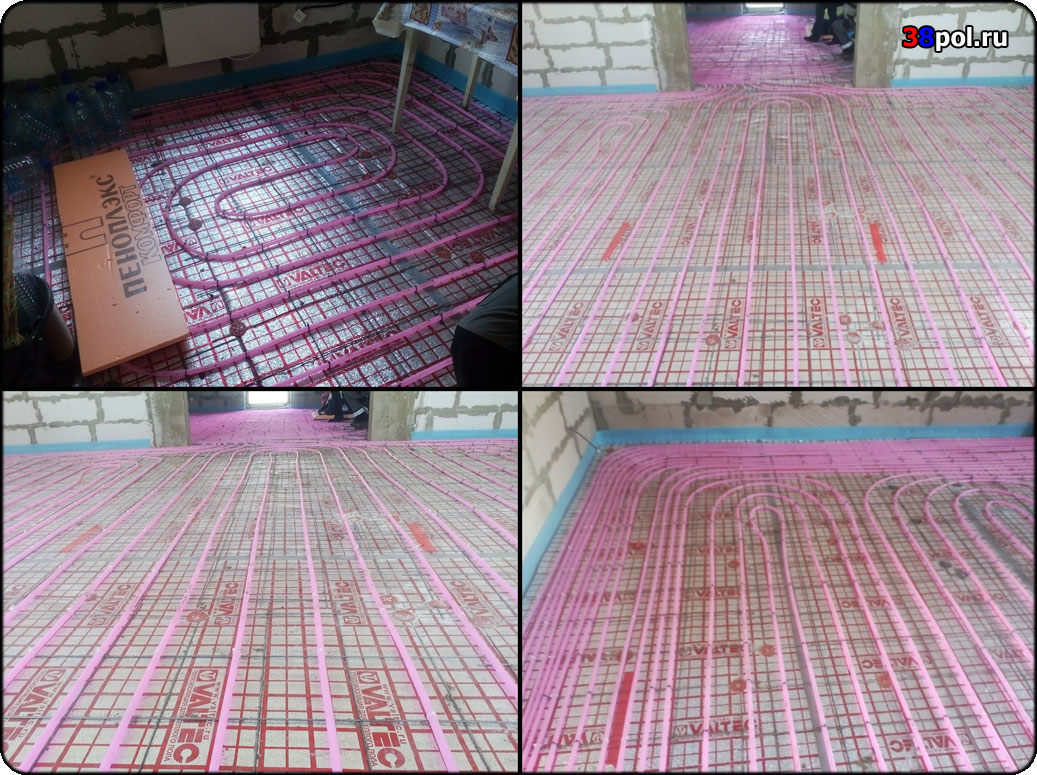

 Труба водяного пола во всех помещениях раскладывается нами по схеме "улитка" (самая логичная и частоприменяемая схема в системах отопления "водяной пол").

 Система отопления "тёплый пол" полностью выполнена.

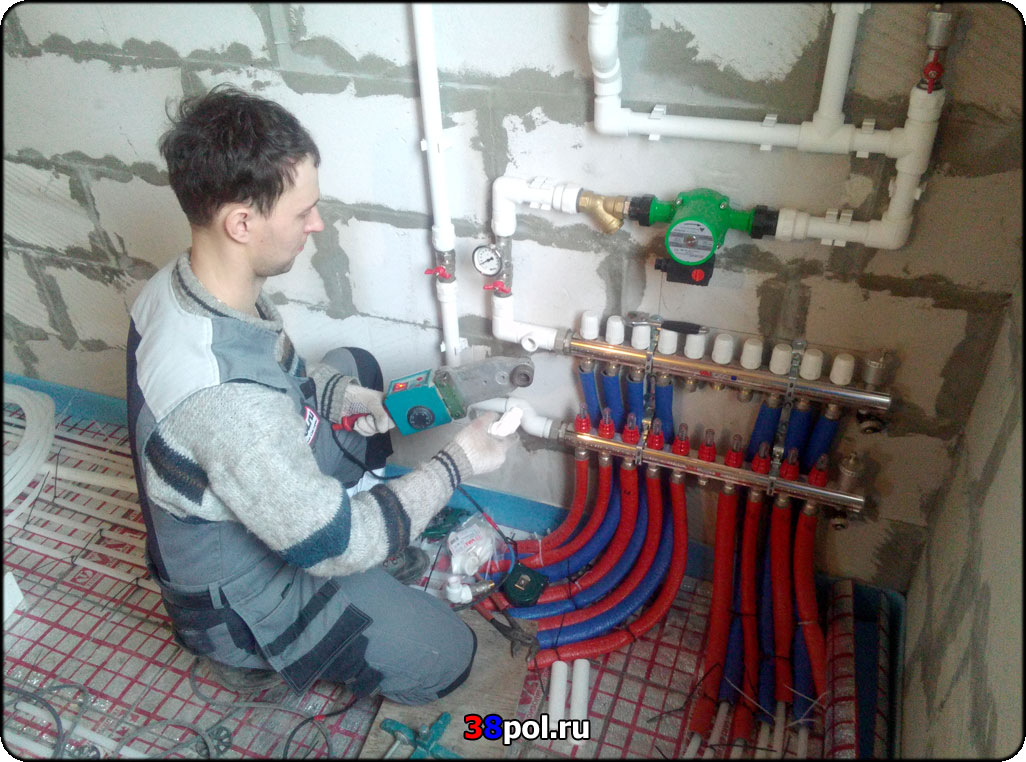

 На данном фото наш специалист заканчивает монтаж отопительного узла "простое решение" с  отсечными кранами (для сохранения давления в системе отопления при проведении ремонтных работ или замене котла или магистрального насоса).

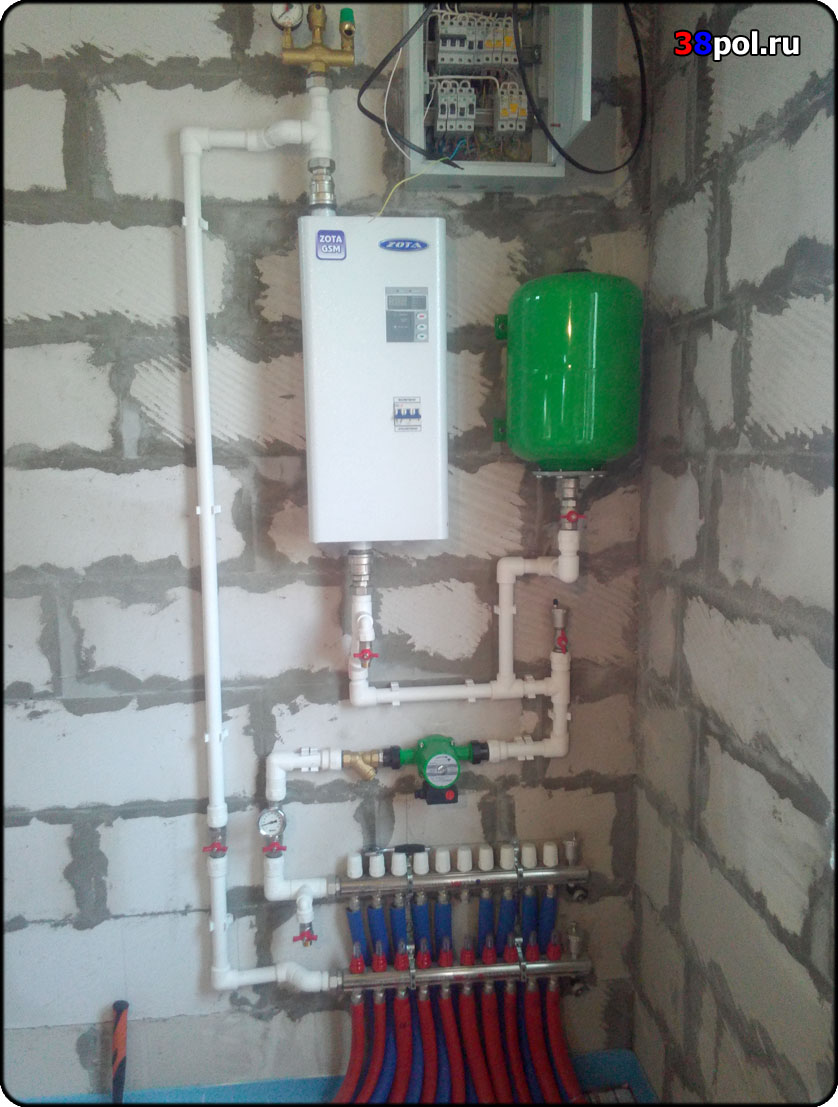

 Готовый узел отопления для схемы "тёплый пол в один этаж" (на базе котла ZOTA LUX).

 Отопление запущено, воздух протравлен и водяной пол готов к заливке:)
