Монтаж тёплого водяного пола в частном доме

Сегодня нашим объектом будет одноэтажный дом в частном секторе центра города Иркутска.

Общая площадь около 65 м2. Мы будем создавать отопление на базе водяных тёплых полов, работающих от электрического котла.

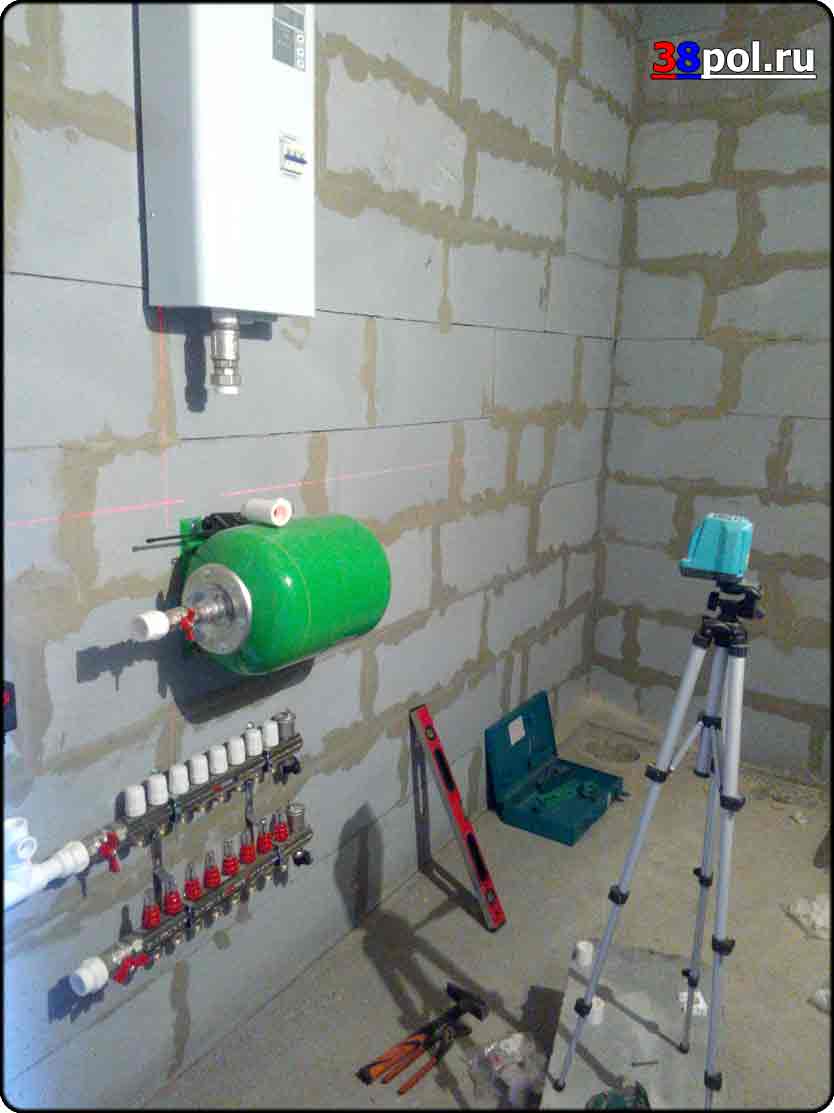

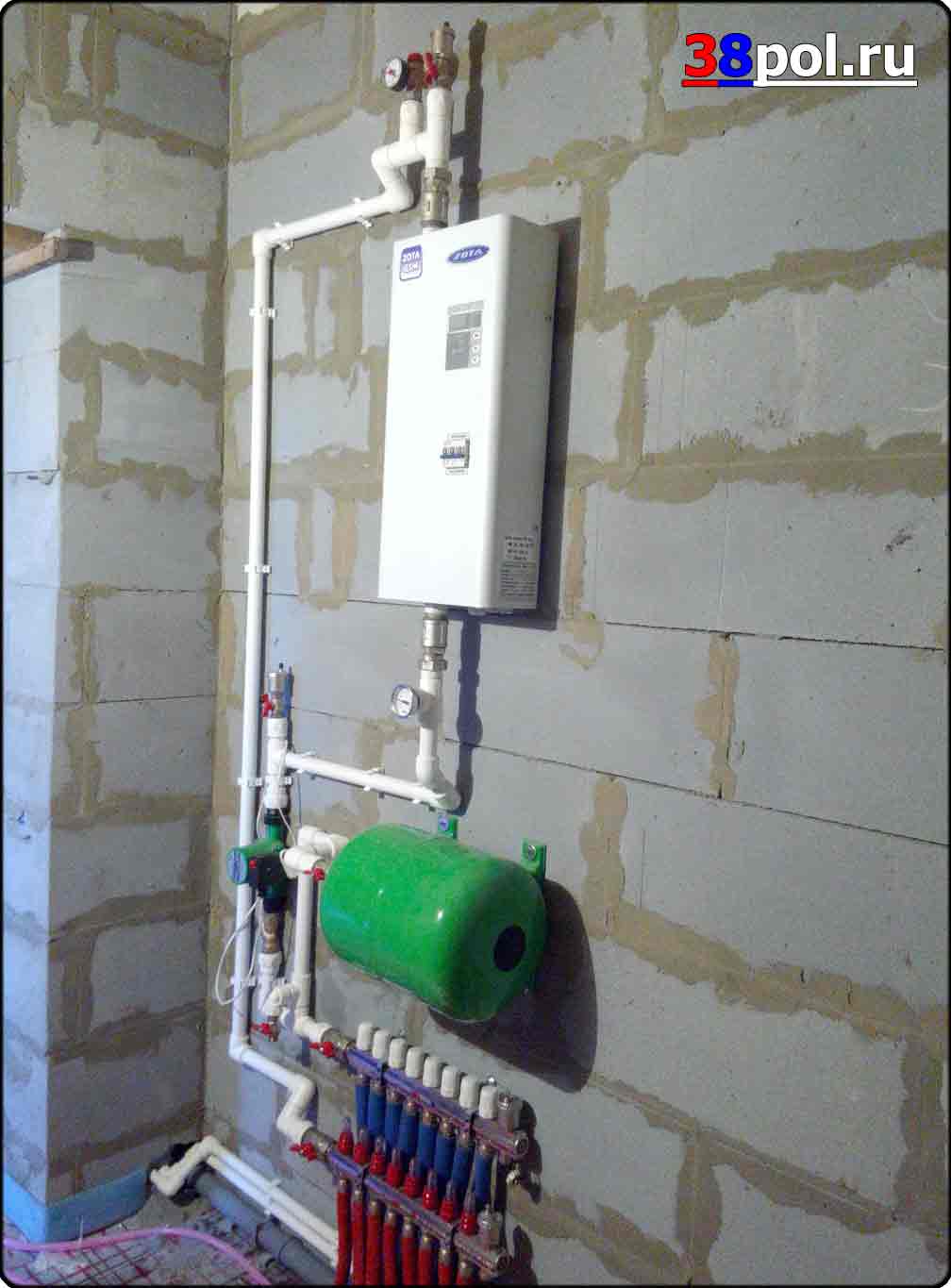

 После проведения подготовительных работ по герметизации основных элементов узла, все они были размещены на стене в помещении котельной.

После этого один наш мастер приступил к устройству узла, а другие к подготовке пола для раскладки трубы.

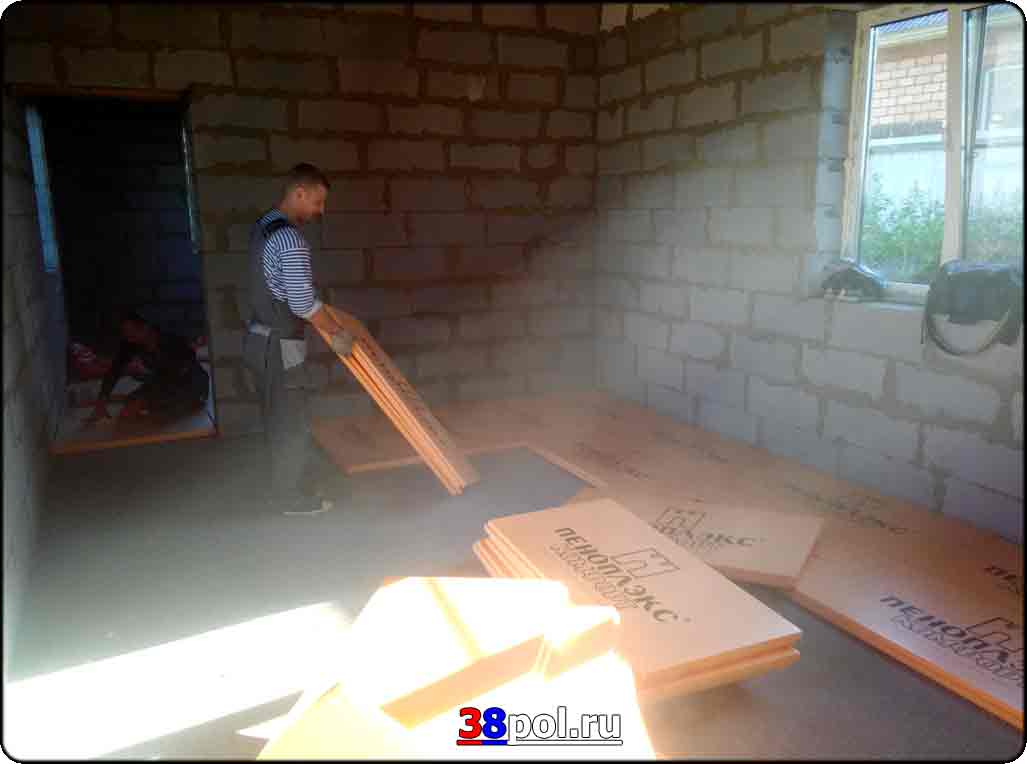

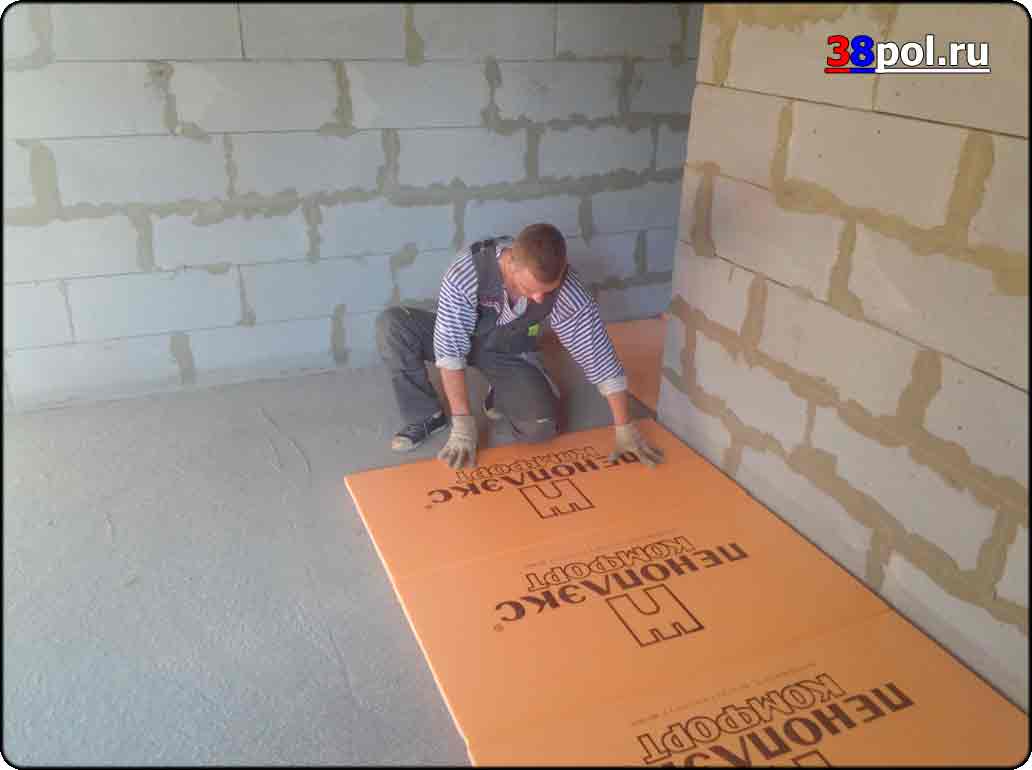

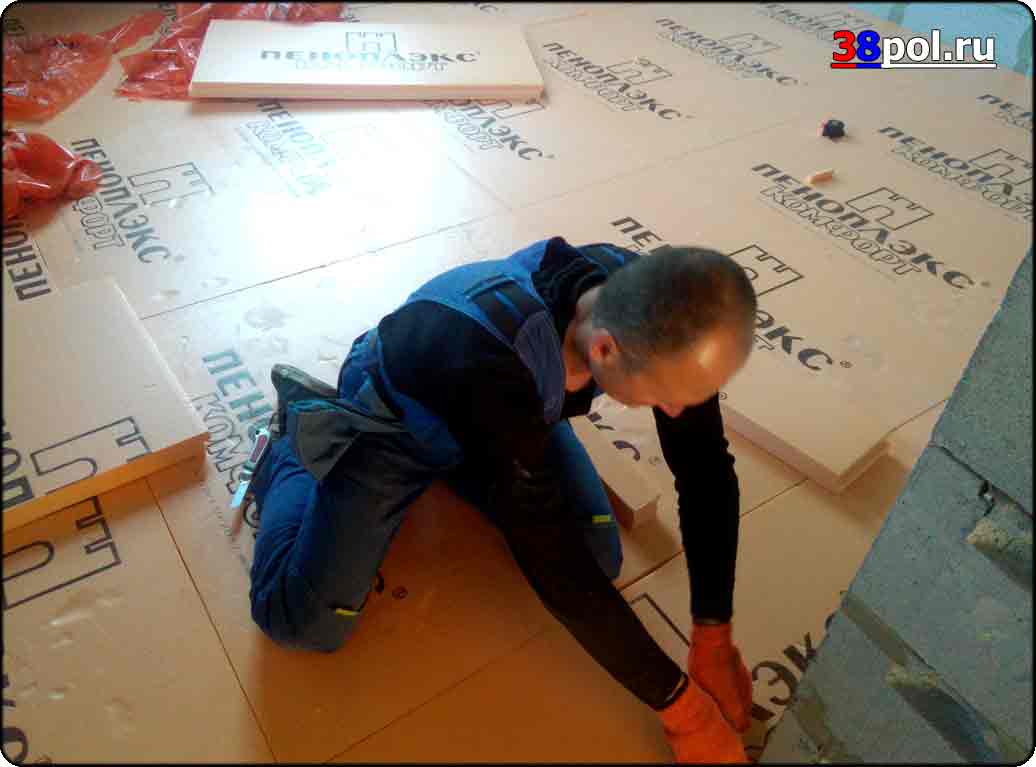

 Обязательное условие эффективной работы отопления в процессе эксплуатации: наличие качественной теплоизоляции (обычно это 5 см. экструдированного пенополистирола).

 Ею покрывается вся площадь дома.

 Данный этап подходит к завершению:)

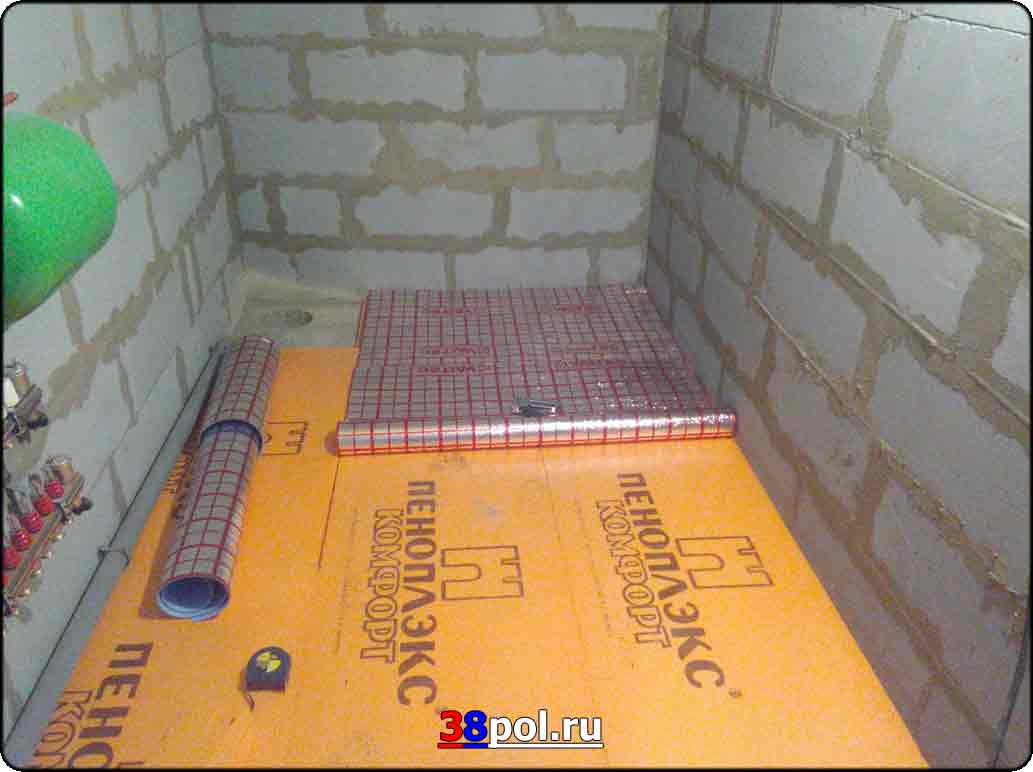

 Далее укладываем отражающий гидроизоляционный слой.

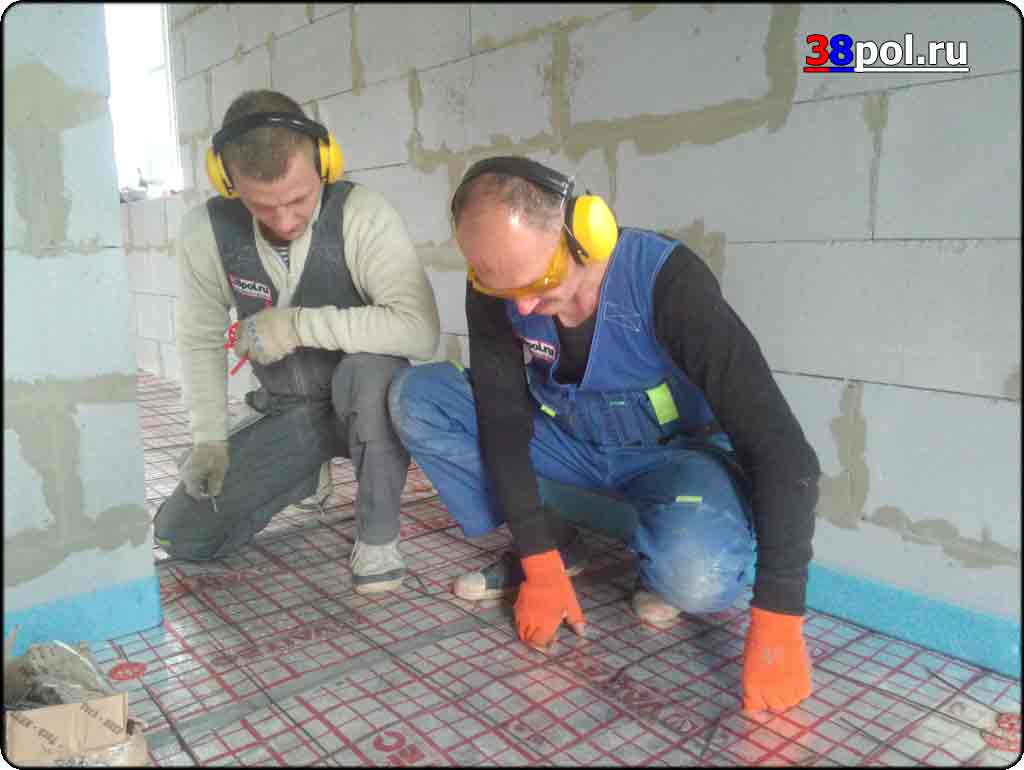

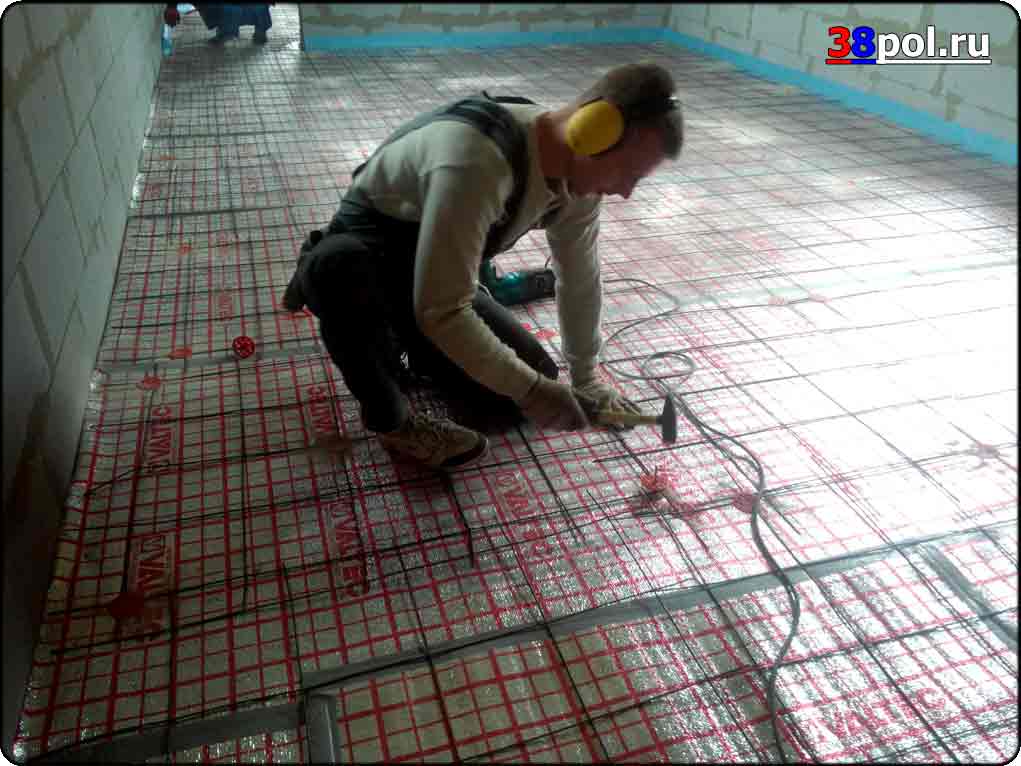

 И последний этап подготовки: крепим сетку для укладки трубы.

Мы предпочитаем работать именно с сеткой, т.к. она надёжно крепит слои пирога тёплого пола к поверхности, а также  ...

...  в процессе автоматизированной заливки песчано-бетонной стяжки (ПБС) хорошо держит рисунок раскладки трубы тёплого пола.

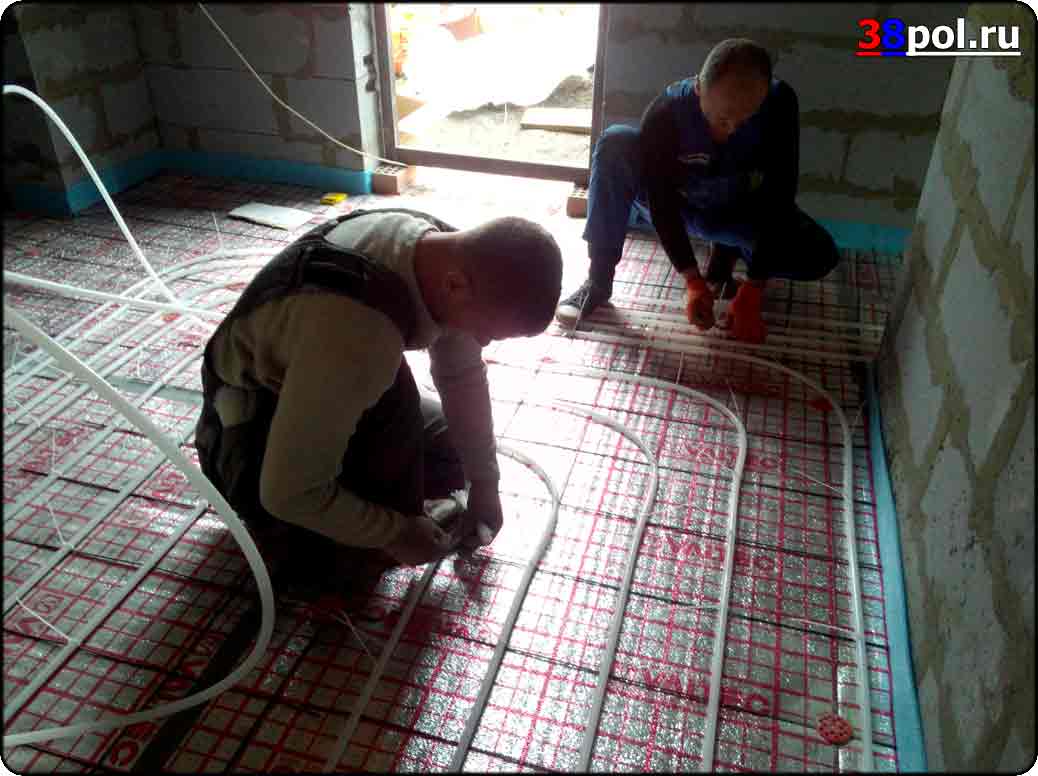

 Приступаем непосредственно к этой самой раскладке:)

 Очень важным моментом, особенно в домах, где осуществляется поэтажная (а не покомнатная) регулировка температуры, является правильное планирование разделения помещений дома на ветки тёплого пола. ...

 ... Ключевыми моментами здесь являются:

- примерно одинаковая длина веток тёплого пола (неприемлема ситуация, когда в один коллектор тёплого пола приходят ветки, к примеру, 30 и 100 метров длиной:)

- максимально равномерное распределения периметра наружних стен (т.е. стен, граничащих с улицей) между ветками тёплого пола.

 Правильное планирование веток тёплого пола позволяет освободить владельца дома от вопросов балансировки веток пола. Что позволяет эксплуатировать систему отопления без каких-либо сложностей.

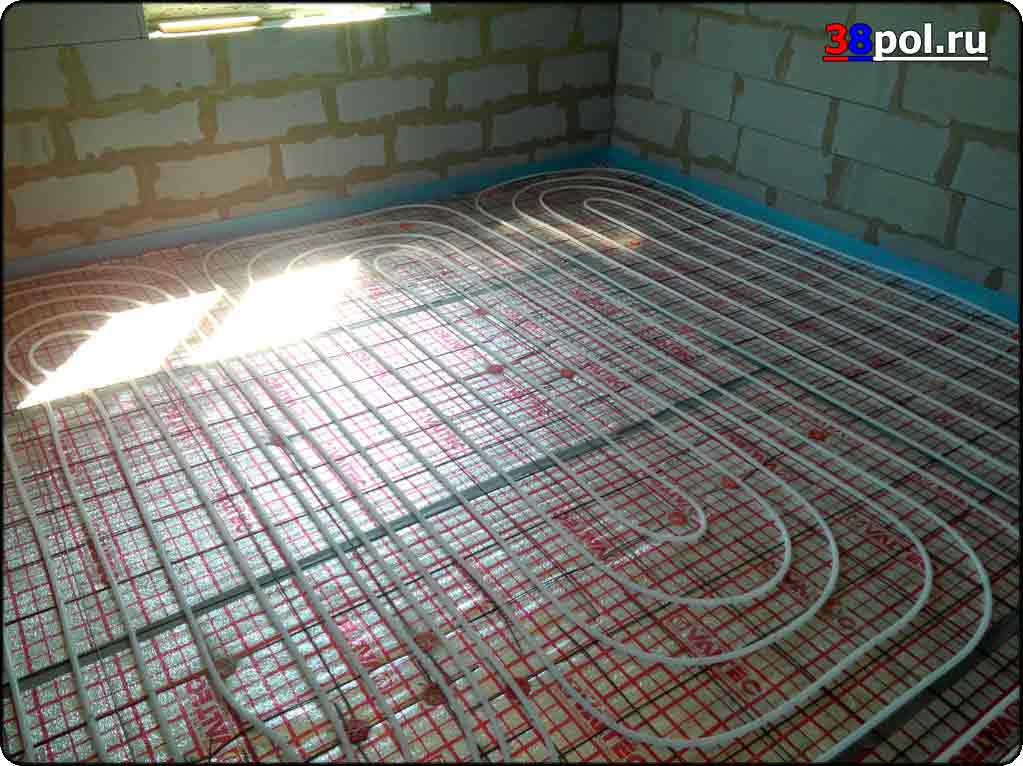

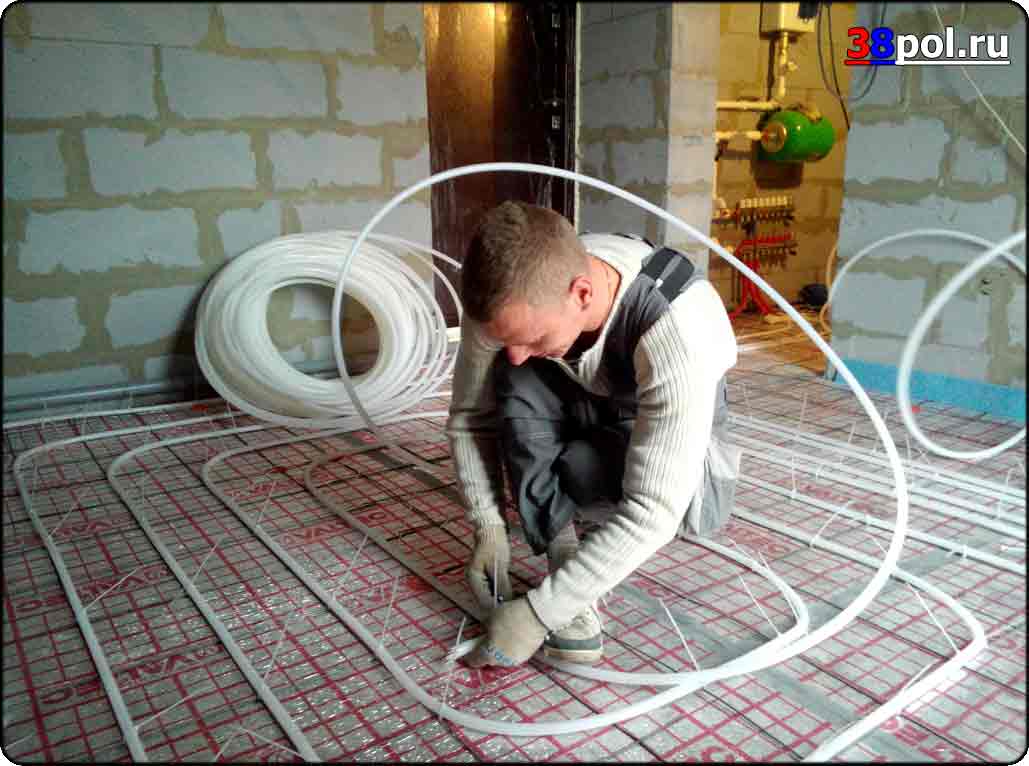

 Ну вот  работа и подходит к завершению.

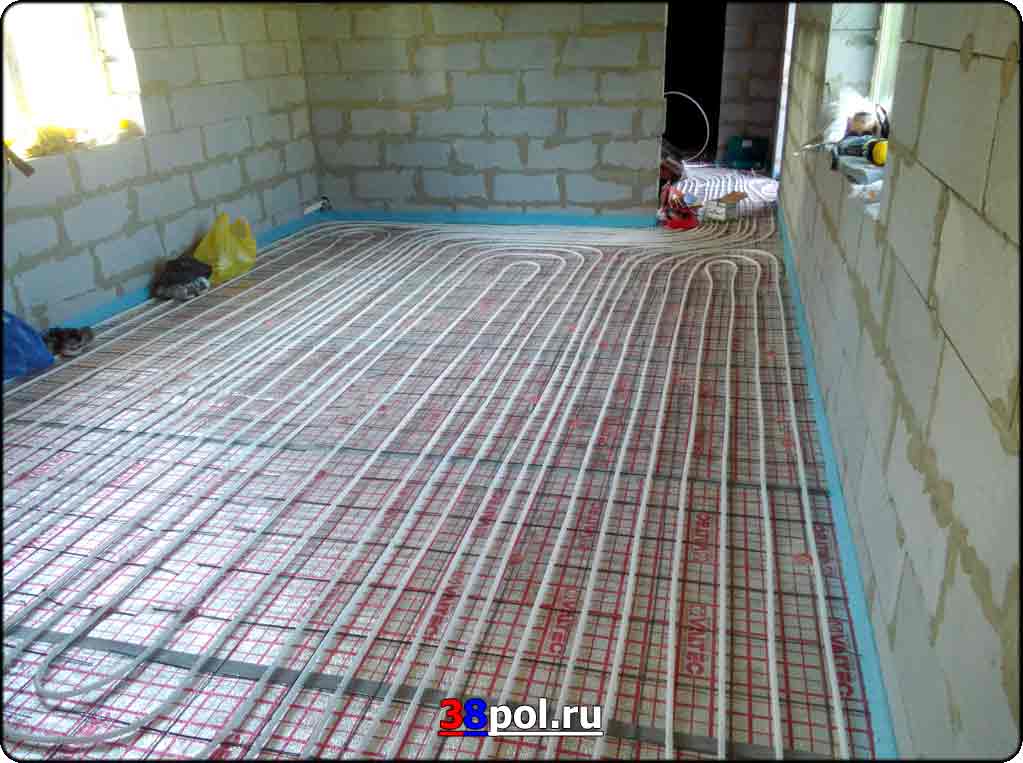

 Особенностью данного дома является то, что он неширокий и длинный (соотношение примерно 5к1). А коллектор тёплого дома расположен не в середине, а с краю дома.

Поэтому, при таких условиях, правильным является прокладка транзитов дальних помещений между ветками близлежащих помещений по центру комнат, а не по наружним стенам (о чём мы уже говорили выше, говоря о ключевых моментах).

 Вся работа выполнена:)

 Система запущена и опрессована.

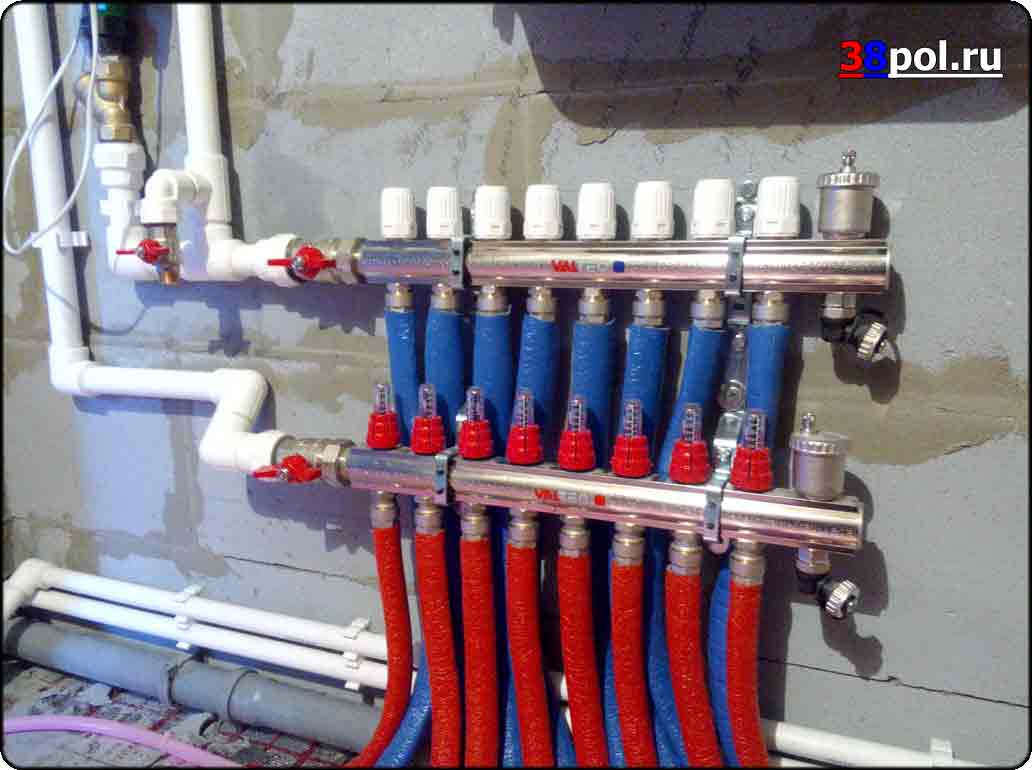

Узел собран логично и компактно (что, правда, не отражает ракурс фотографии. Но, к сожалению, другой не нашлось:)).

PS Температуру в полы мы не рекомендуем давать до завершения затвердевания ПБС, иначе трубу тёплого пола не сильно, но ведёт, что отрицательно влияет на рисунок раскладки трубы (не критично, конечно).

До новых встреч в последующих статьях!
