 Стоимость выполненных работ: 49 950 руб.

 Стоимость материалов: 114 802 руб.

 Срок выполнения работ: 3 дня.

 Дата сдачи и запуска: 13.07.2017

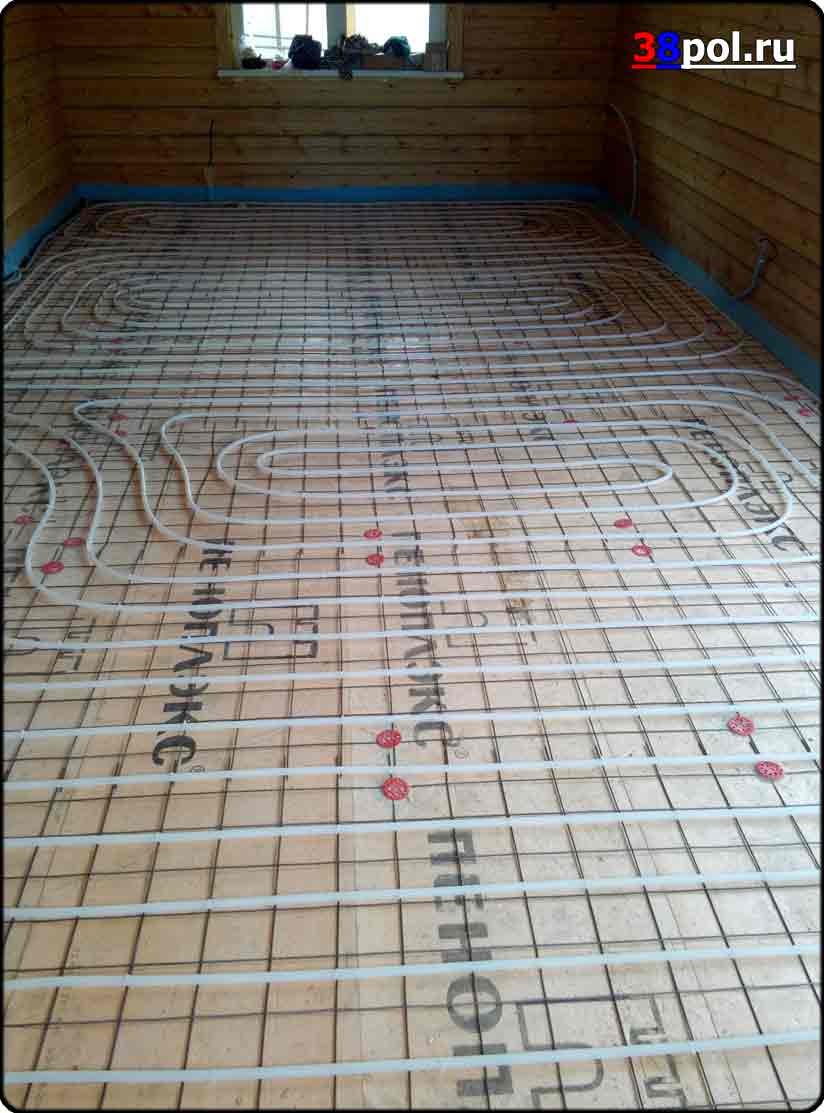

Монтаж трубы тёплого водяного пола

Монтаж тёплого пола

Сегодня местом нашего творчества будет уютный дом в пригороде Иркутска в рабочем посёлке им. Маркова.

Наша задача состоит в создании:

а) Отопления:

- жилой площади на основе тёплых полов;

- помещения гаража на основе радиаторов, греющих по остаточному принципу от температуры контура тёплых полов;

б) Автоматики скважинного насоса.

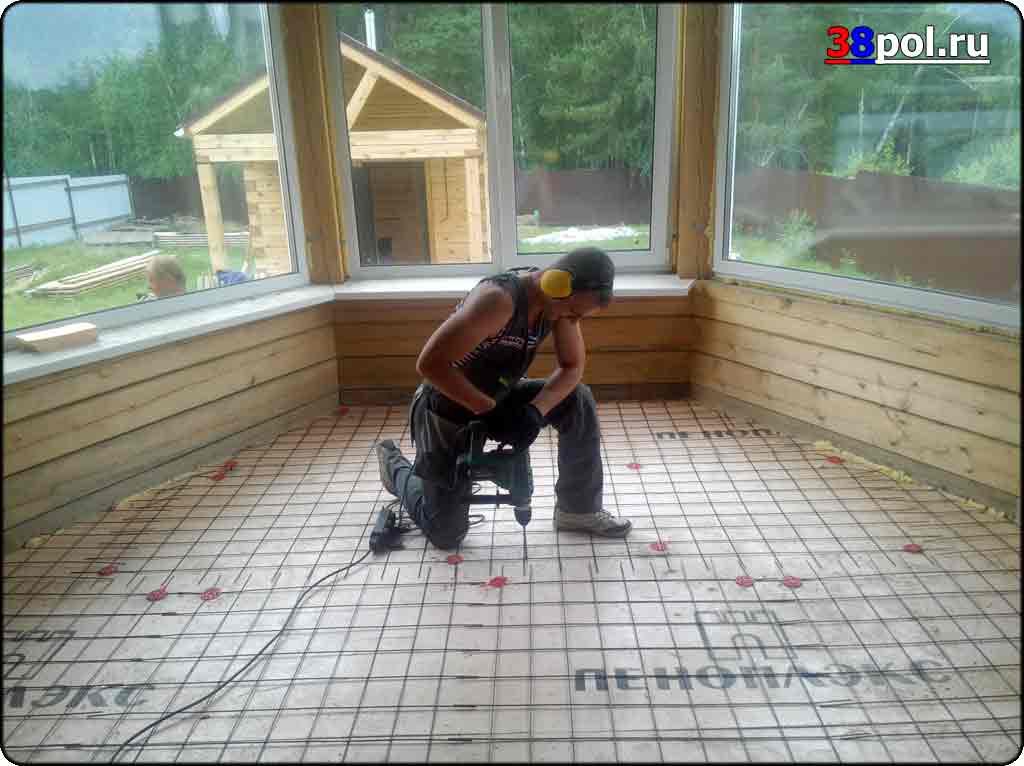

Монтаж тёплого пола

 Т.к. заливка песчано-бетонной стяжки (ПБС) будет осуществляться полуавтоматическим способом, то клиент принял решение обойтись без отражающего гидроизоляционного слоя.

Поэтому сразу поверх теплоизоляции мы производим монтаж крепёжной сетки для трубы тёплого пола.

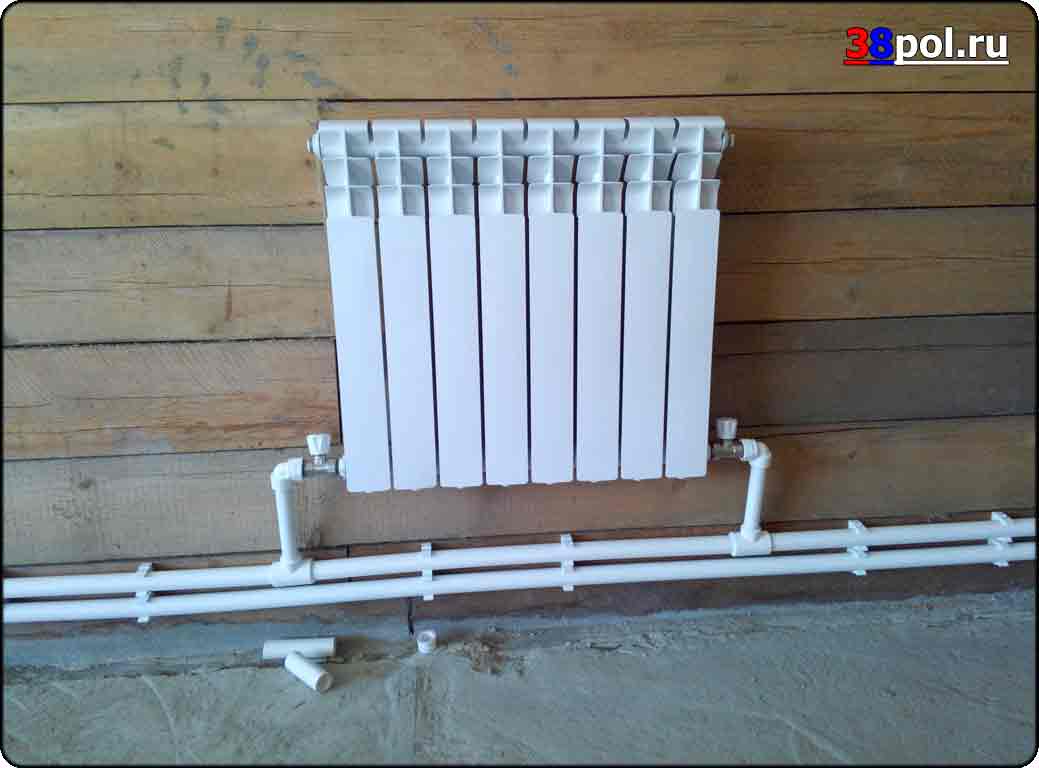

Монтаж батареи отопления

 Одновременно с этим процессом параллельно производим навеску радиаторов гаража.

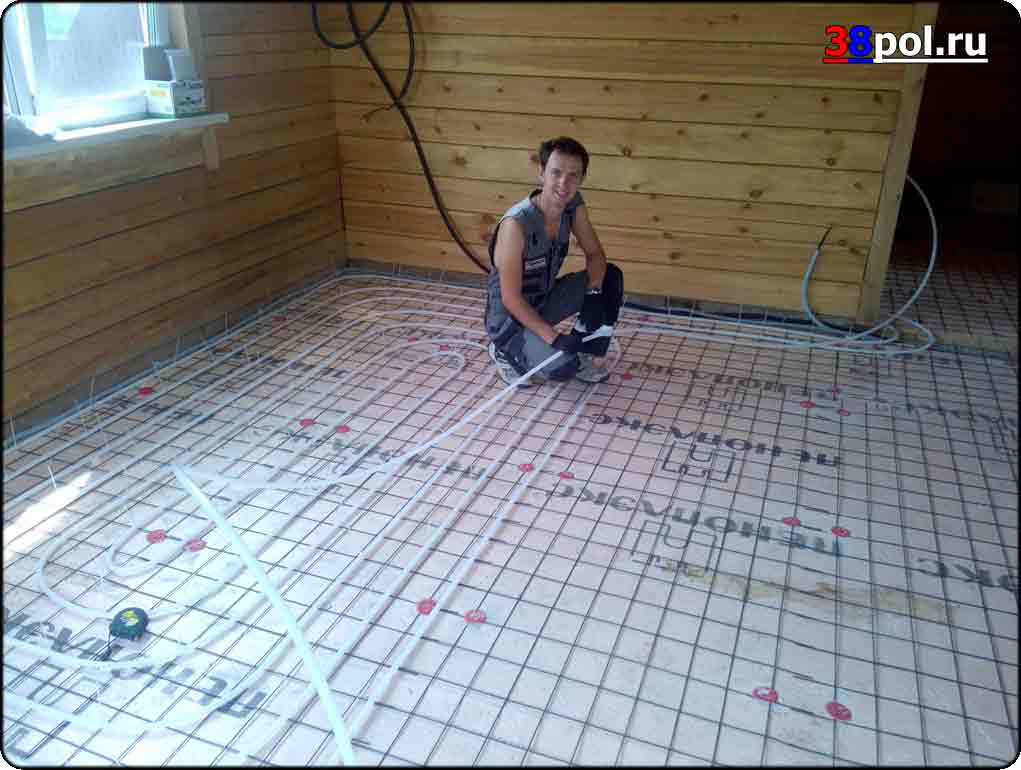

Монтаж тёплого пола

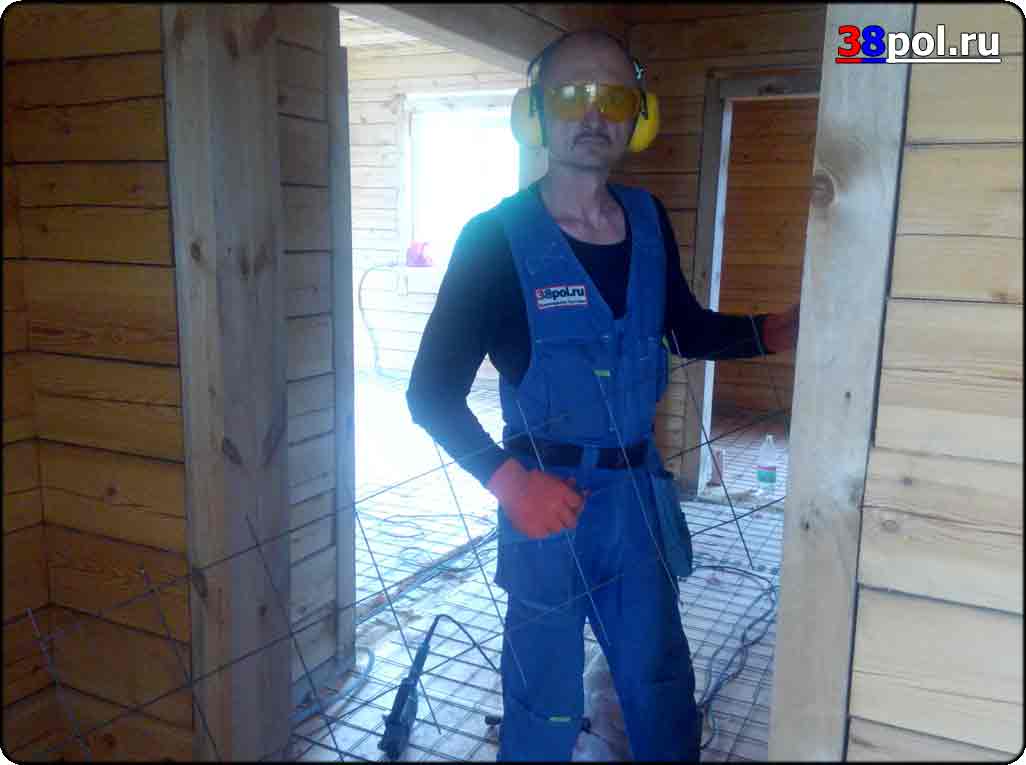

 Главный залог быстрого и бесперебойного производственного процесса - это правильное распределение работы в коллективе, которое исключает наслаивание и пересечение работ в одном месте в одно и тоже время:)

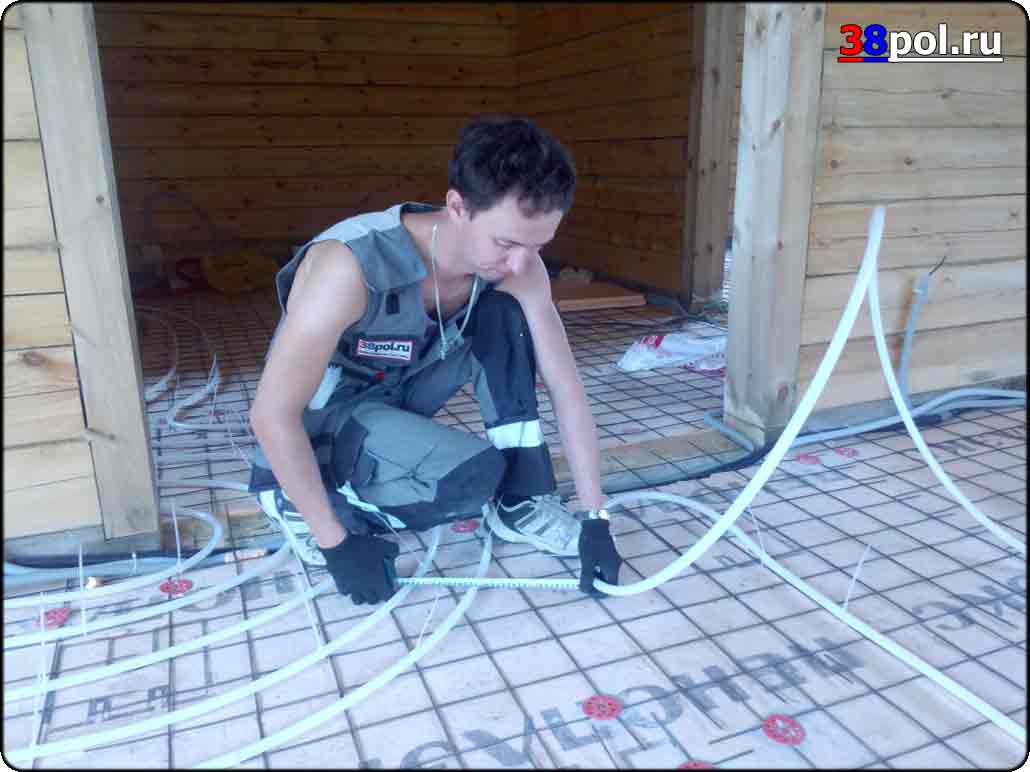

Монтаж тёплого пола

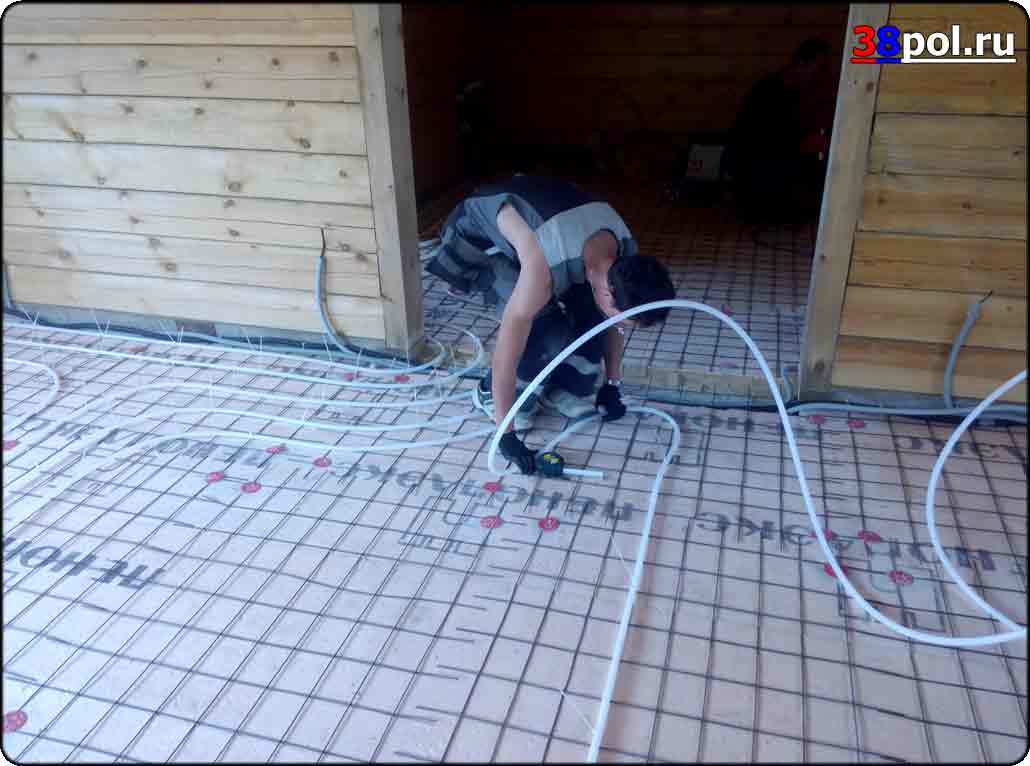

 Залог эффективных тёплых полов заключается в грамотном распределении веток по помещениям дома (об этом моменте более подробно можно прочитать в предыдущей статье).

Монтаж тёплого пола

 Работа спорится и её прекрасный результат скоро станет виден: ...

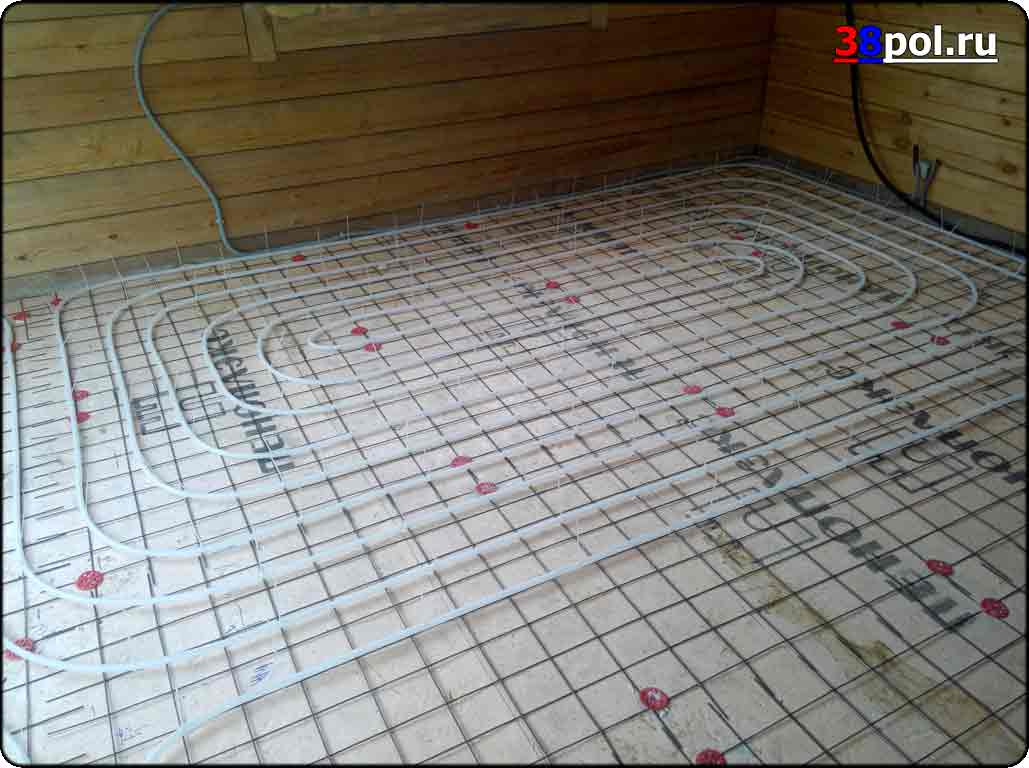

Монтаж тёплого пола

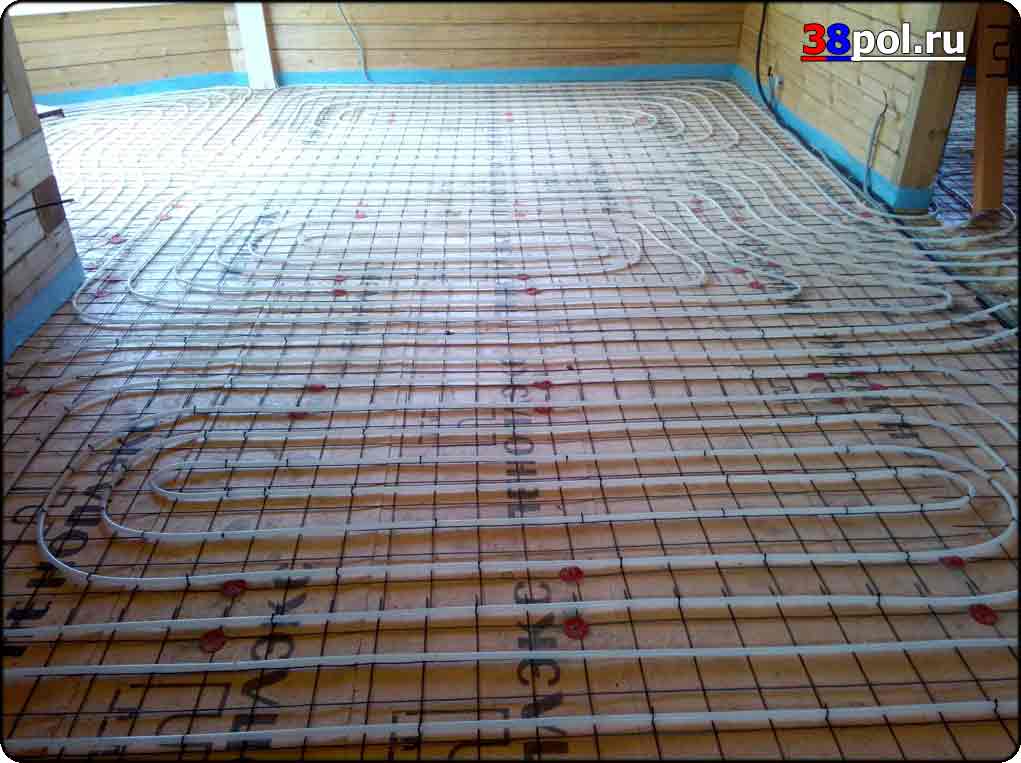

 ... как всегда, всё выполнено красиво, эстетично и ...

Монтаж тёплого пола

 ... эффективно!



Монтаж тёплого пола

 Отлично выполненную работу можно показать и ещё раз с другого ракурса:)

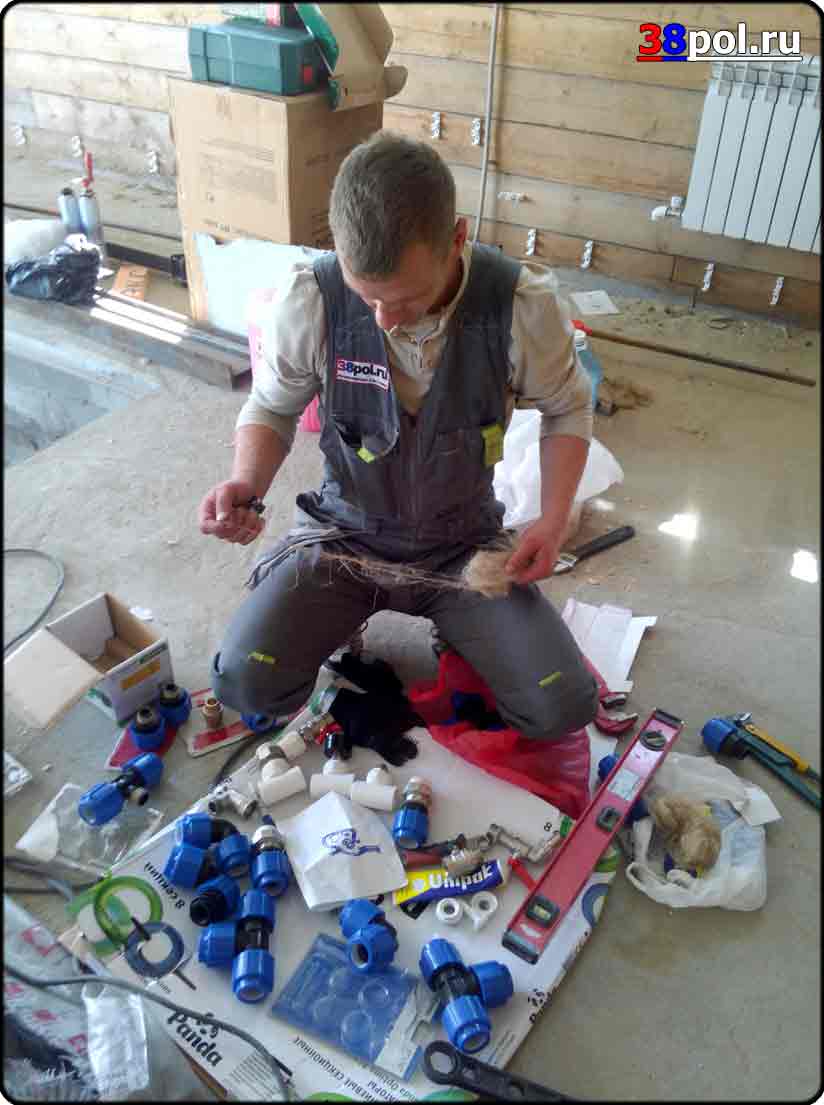

Герметизация соединений

 Параллельно с этим кипит и работа по созданию автоматики скважинного насоса.

Монтаж автоматики водоснабжения

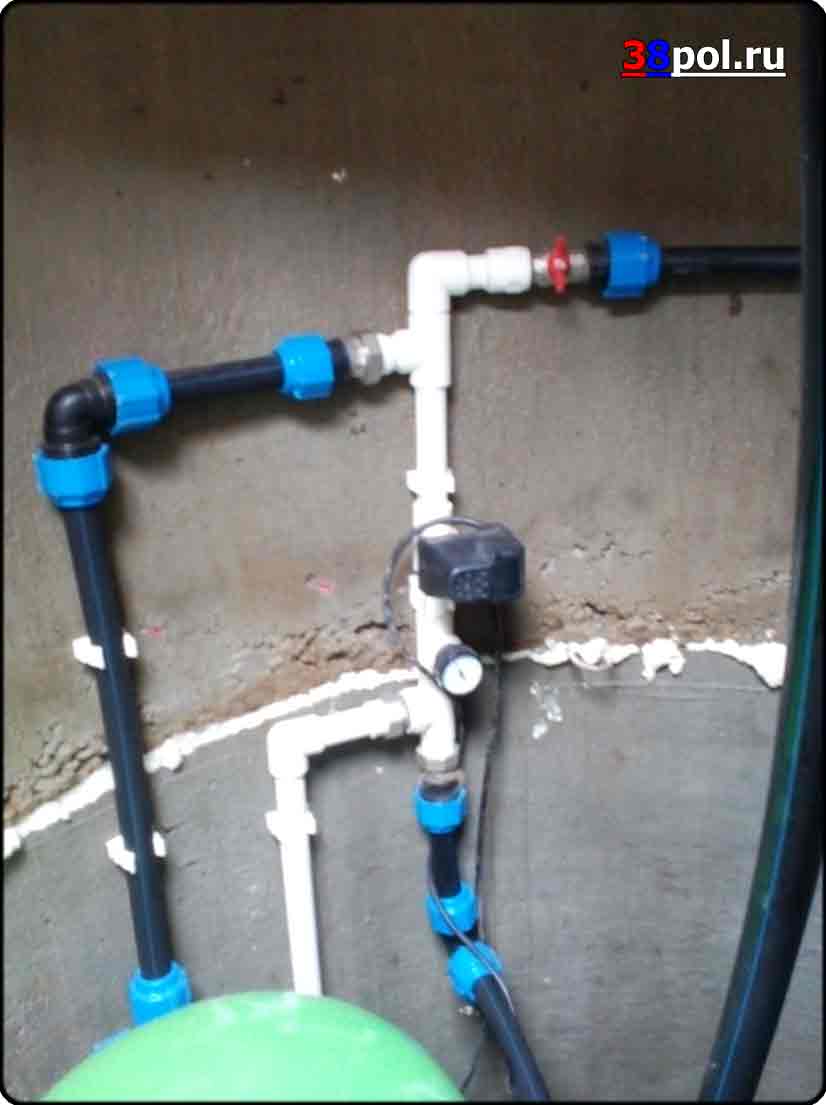

 Клиентом было принято решение разместить автоматику в колодце скважинного насоса.

Монтаж автоматики водоснабжения

 Что мы и выполнили красиво и функционально.

Обращаем ваше внимание, что автоматика собрана не на распространённом варианте с использованием 5-выводного штуцера, а с использованием трёх отдельных тройников под реле давления, манометр и мембранный бак.

Сделано это в виду большего удобства расположения элементов автоматики насоса, что обуславливает удобную эксплуатацию, обслуживание и профилактику насоса, а также ввиду малой эксплутационной прочности 5-выводных штуцеров (как показала практика, они весьма сильно подвержены механическим повреждениям).

Монтаж автоматики водоснабжения

 Также стоит обратить внимание, что все элементы автоматики выполнены на съёмных элементах. Это обеспечивает лёгкость проведения любых ремонтных работ в будущем.

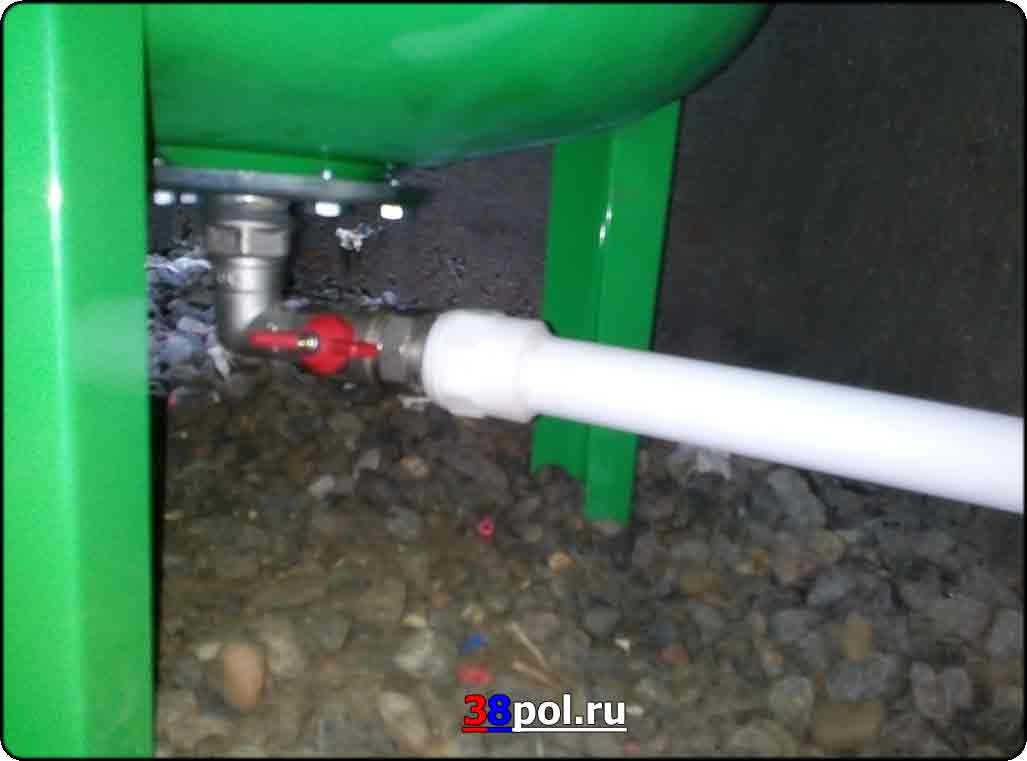

Мембранный бак мы монтируем с перекрывным краном для быстрого и удобного проведения любых работ в колодце (не требуется стравливать давление в системе водоснабжения).

Бак мы устанавливаем объёмом 100 литров. Это обеспечивает больший комфорт по давлению в системе водоснабжения при пользовании холодной и горячей водой, а также снижает нагрузку на погружной насос в процессе эксплуатации (обычные скважинные насосы имеют рекомендованное количество включений 15-20 в час).

Монтаж отопительного узла

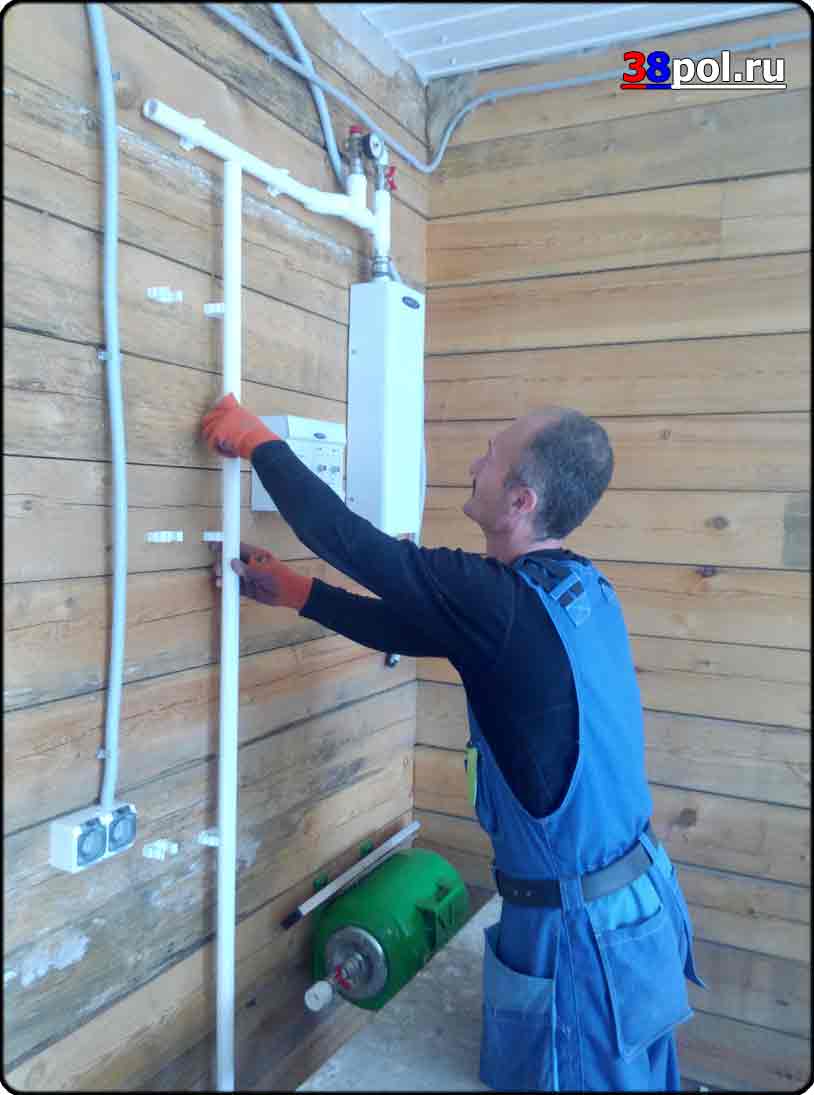

 Одновременно с работами, показанными выше, кипит и спорится работа по созданию сердца нашей отопительной системы (отопительного узла:))

Монтаж отопительного узла

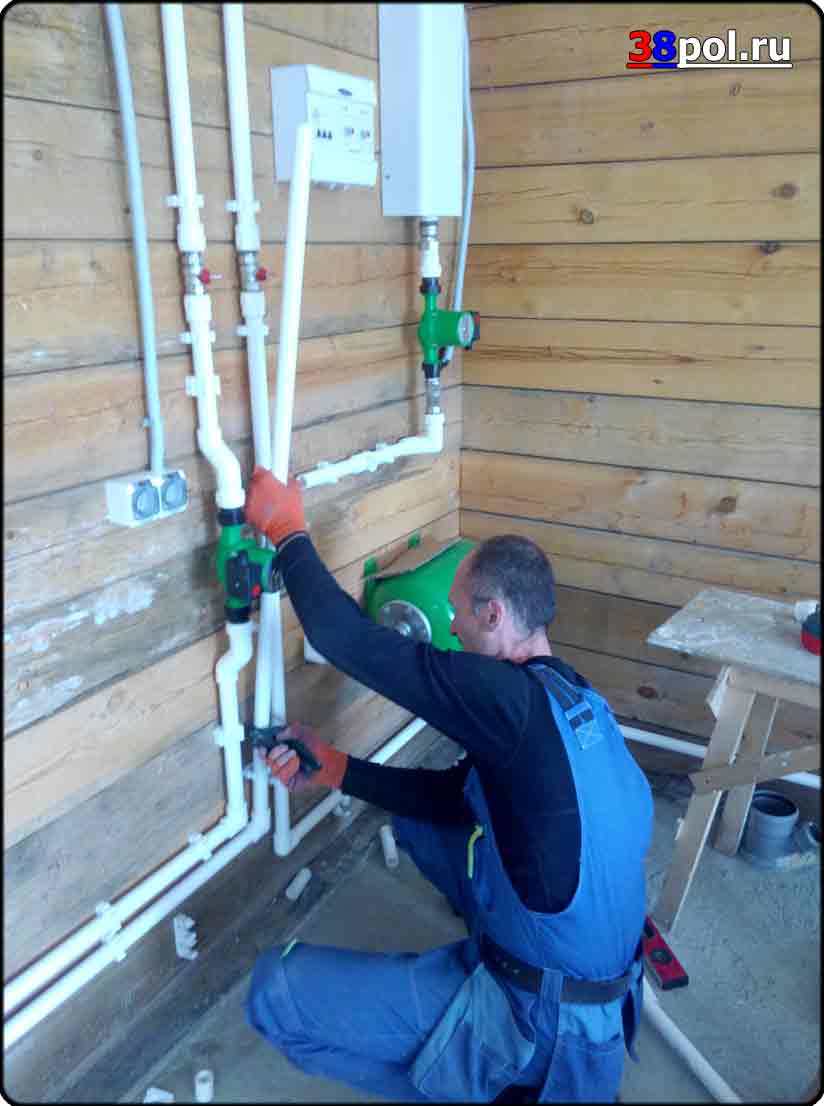

 Здесь мы видим этот процесс в промежуточной динамике:)

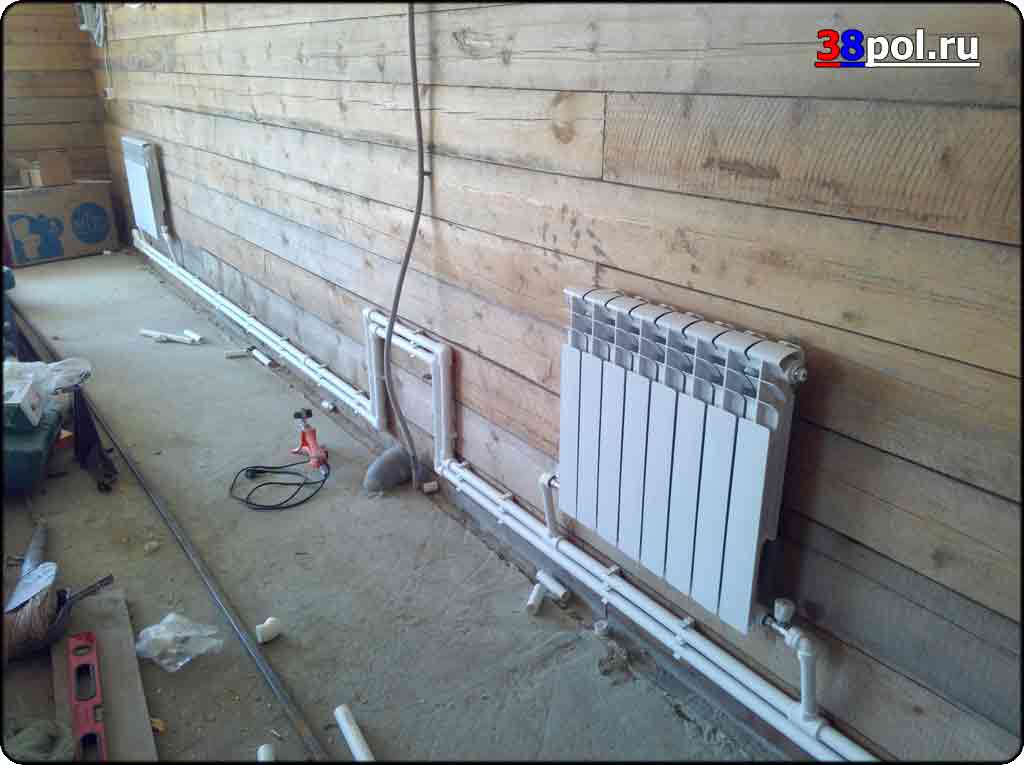

Радиаторы отопления

 После создания отопительного узла мы делаем второй контур отопления.

Радиаторы отопления

 Контур гаража тоже выполнен.

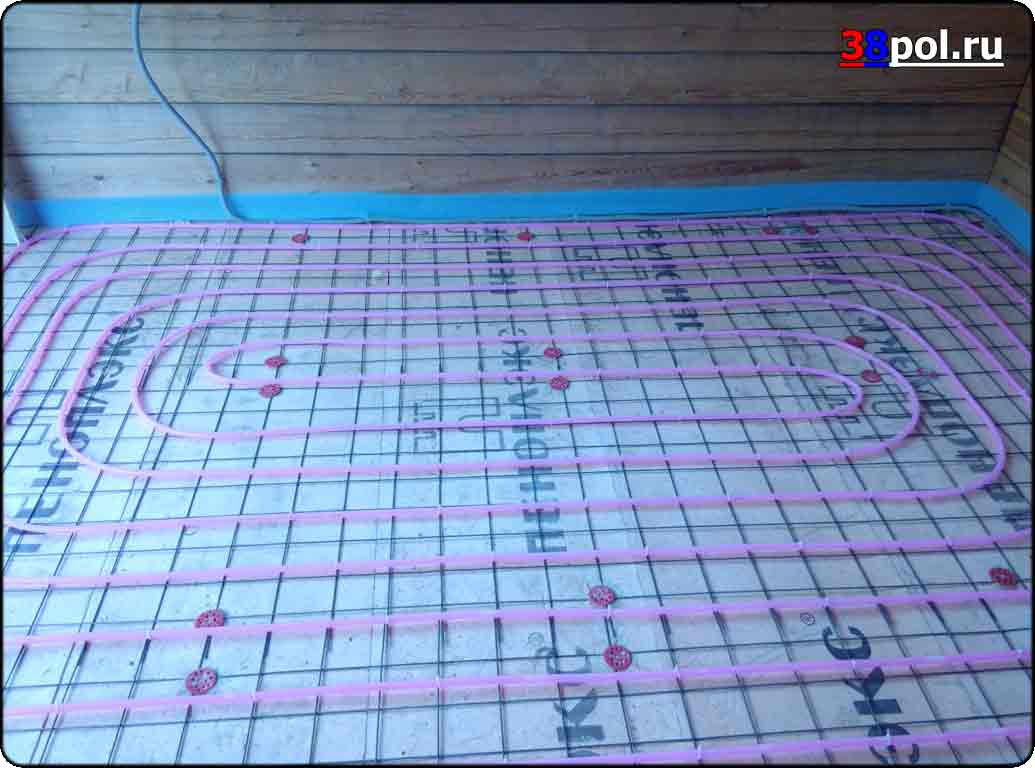

Труба тёплого водяного пола

 Система отопления нами запущена, опрессована и настроена.

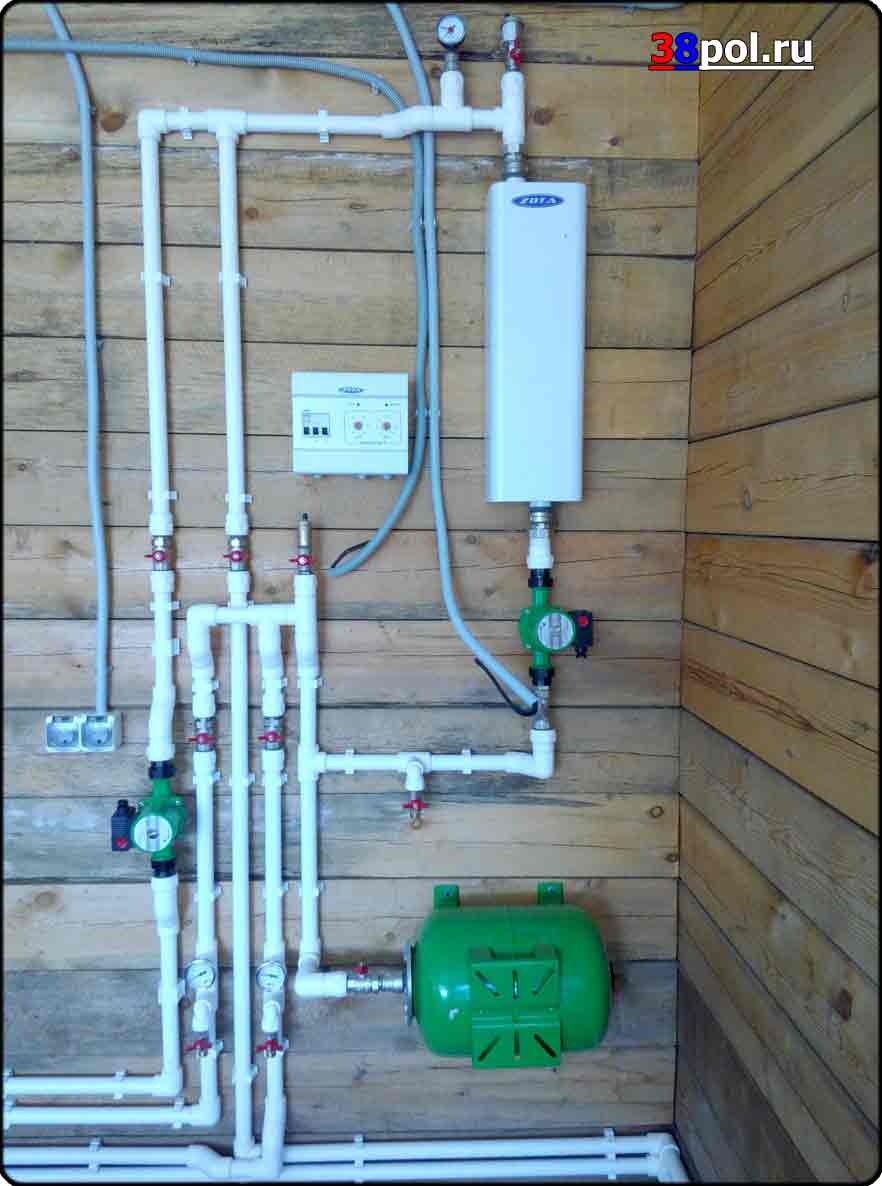

Отопительный узел

 И, напоследок, фотография собранного узла отопительной системы (её запуск и опрессовка ещё не осуществлены:)).

В данном случае для балансировки системы тёплого пола относительно контура гаража мы выбрали простой вариант с двумя насосами.

PS Надеемся, вам было интересно с нами:) В последующих статьях мы продолжим знакомить вас с нашим творчеством и продолжим знакомить вас с особенностями создания инженерных систем в своём доме!
