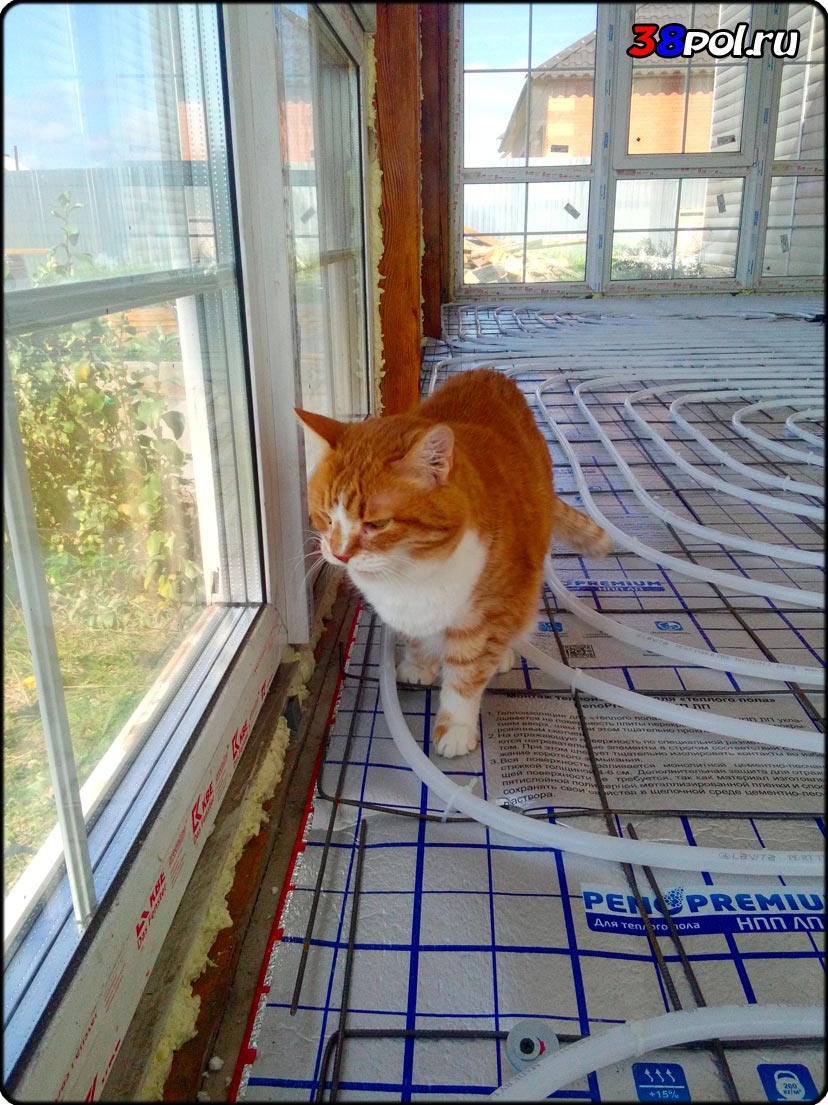

Сегодня наш фотоотчёт мы начнём с этой симпатичной кошки, которая так живописно прохаживается по уже готовому, хотя и не запущенному тёплому полу:)

Красавица, ведь правда? :)

 Нашим новым объектом является дом в Хомутово с действующим радиаторным отоплением, в котором необходимо:

а) сделать водяные тёплые полы в помещении 24 м2.

б) перебрать и довести до ума узел отопления на базе двух котлов.

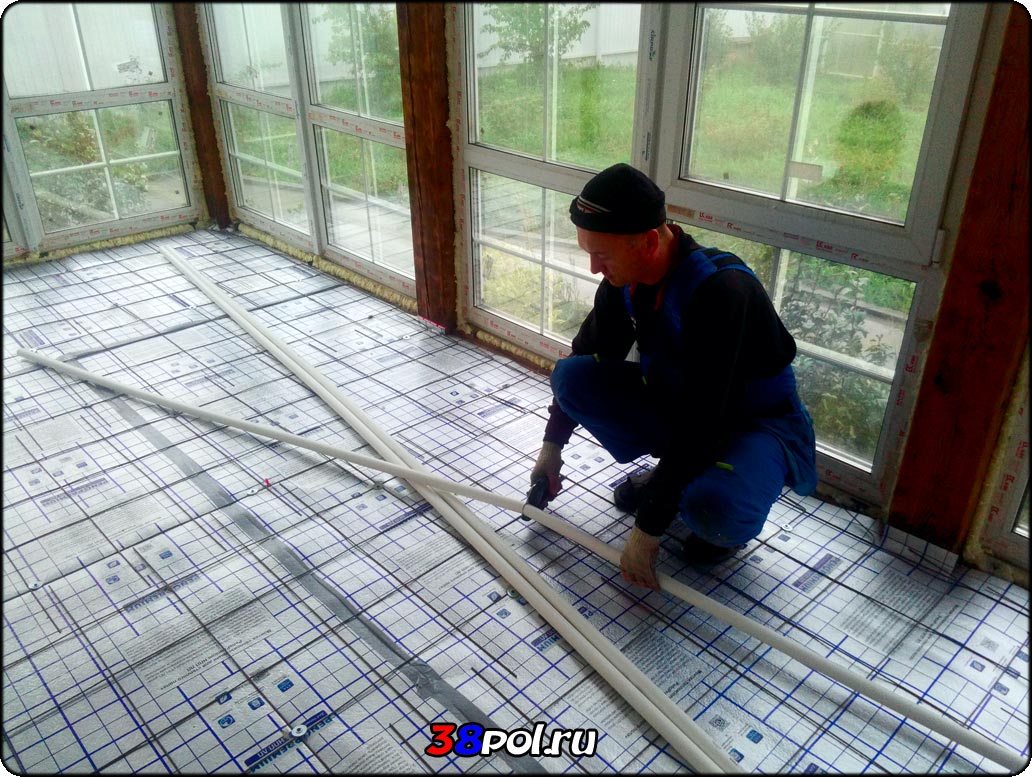

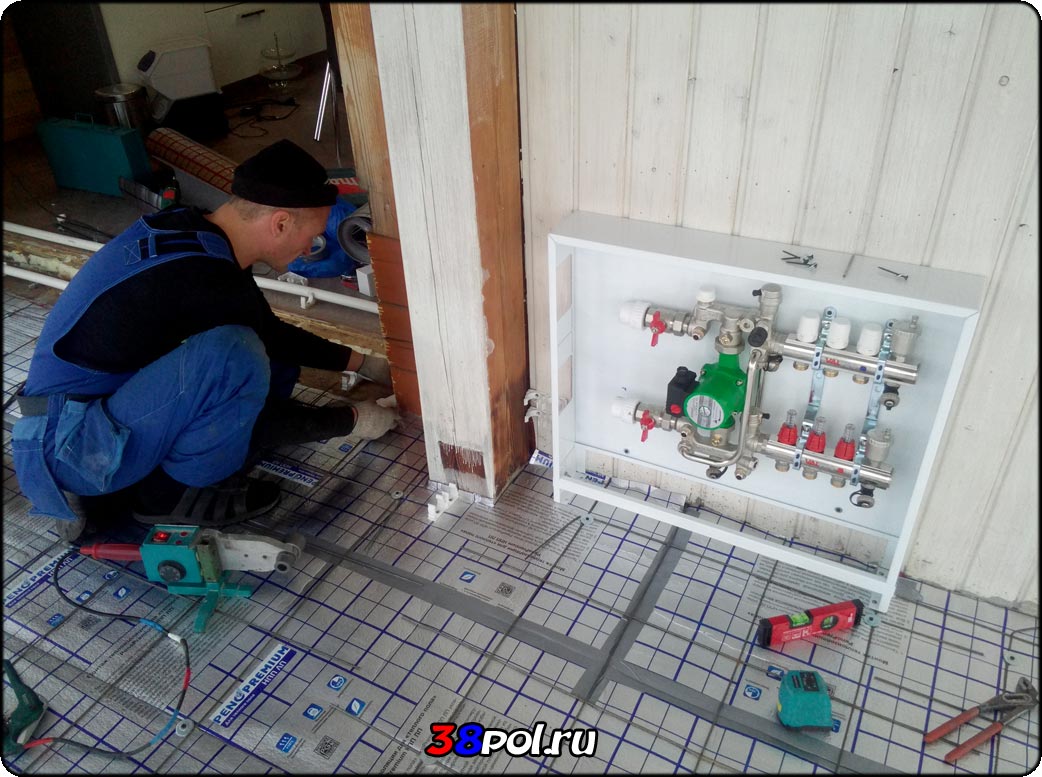

На фото: в помещении, в котором будет тёплый пол, уже выполнены подготовительные работы и наш специалист производит прокладку магистралей отопления к коллектору тёплого пола.

 Данный этап работ приближается к своему завершению.

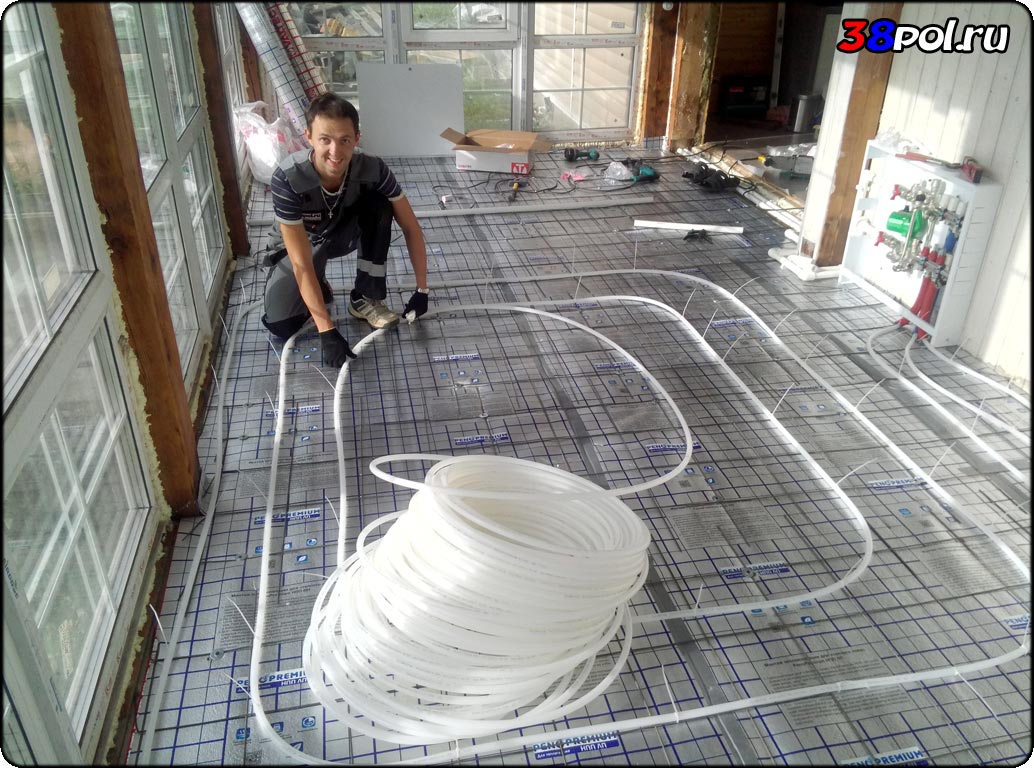

 Магистрали проложены и наш второй Мастер выполняет раскладку трубы тёплого пола в этом же помещении.

 И этот этап тоже завершён.

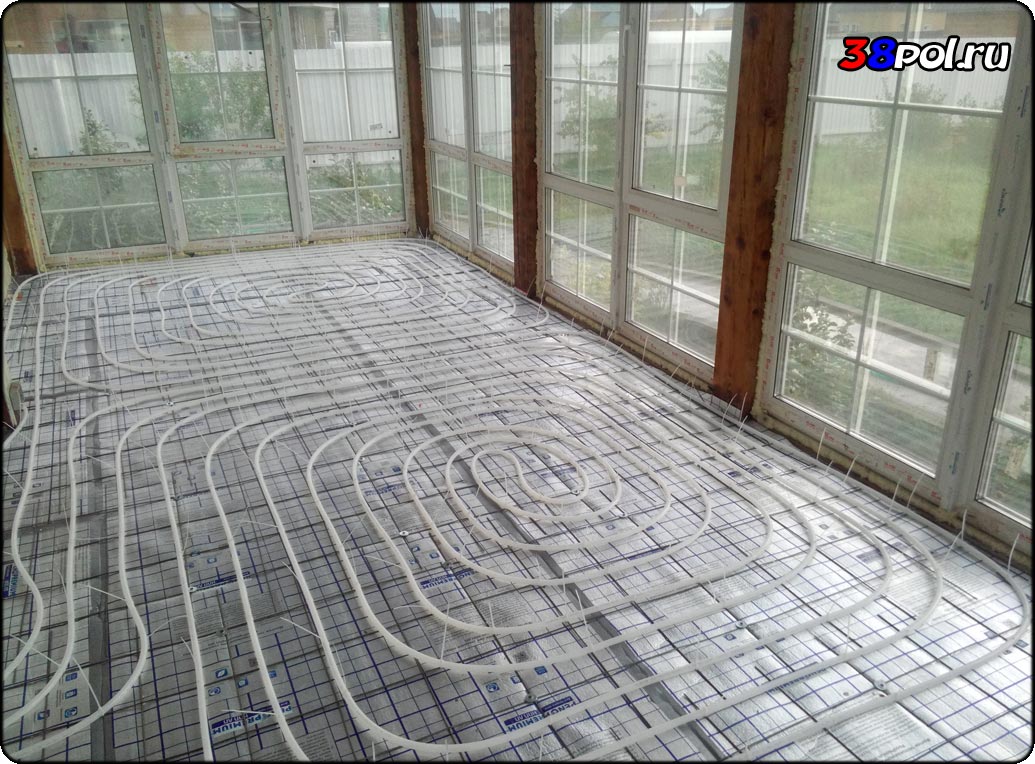

Труба тёплого пола уже ждёт-не дождётся (хотя, конечно, дождётся:)) момента запуска отопления.

 Оба предыдущих этапа на одном фото:)

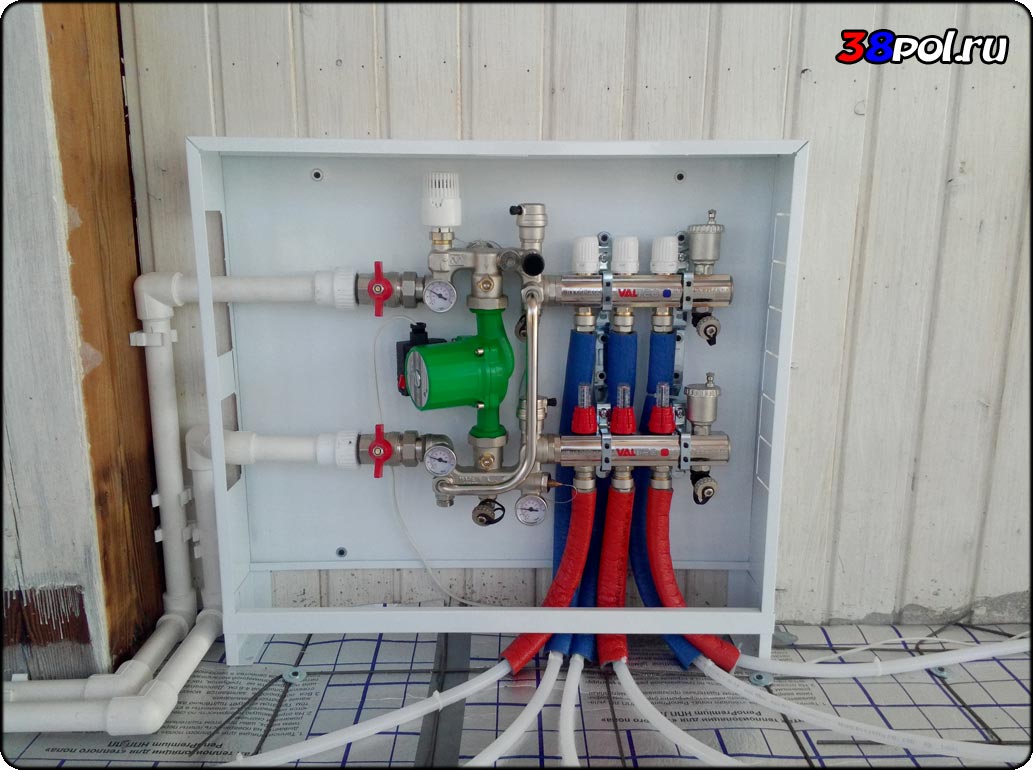

Примечание: при использовании насосно-смесительного узла COMBIMIX есть нюанс: из-за разного расположения коробки электроподключения циркуляционного насоса, насос GRUNDFOS можно расположить при монтаже параллельно стене, в то время как с насосом OTGON такой вариант установки на проходит (на фото).

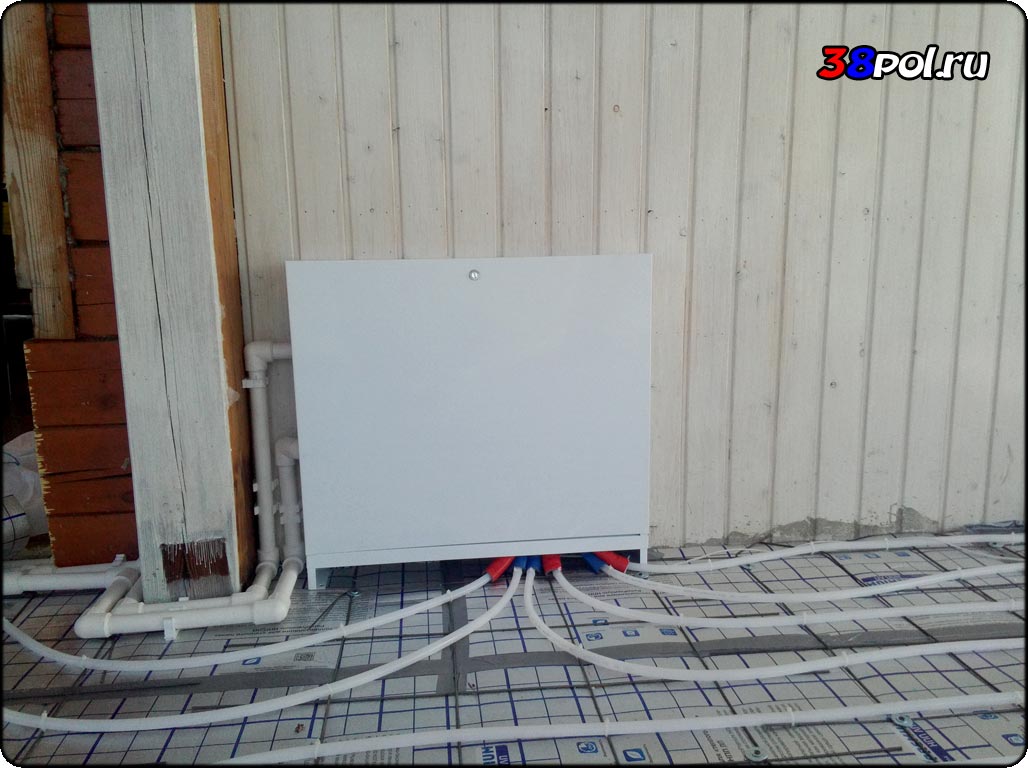

 В нашем сегодняшнем случае коллектор тёплого пола располагается внутри наружного шкафа.

 Параллельно уже описанным выше работам наш третий Мастер производит доводку отопительного узла до ума:

1) Производим правильную установку групп безопасности (предохранительных клапанов).

Для справки (снова и снова:)): между котлом и сбросным клапаном ЗАПРЕЩЕНО монтировать запорно-регулировочную арматуру!

2) Оба котла делаем независимыми друг от друга; с возможностью демонтажа одного котла при работающем втором котле.

3) Разбиваем контура отопления на отдельные ветки.

PS В идеале необходимо в данной системе отопления и одну длинную ветку (одну на два этажа) радиаторного отопления превратить в две независимые (по ветке на этаж).

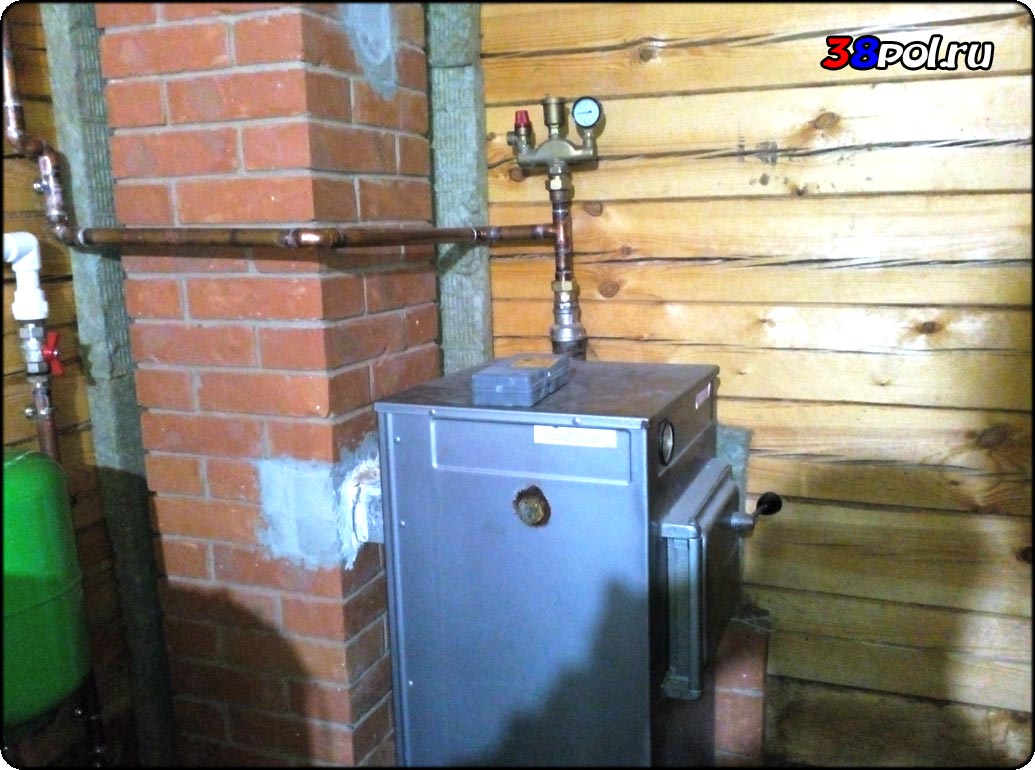

 Обвязка твердотопливного котла выполнена.

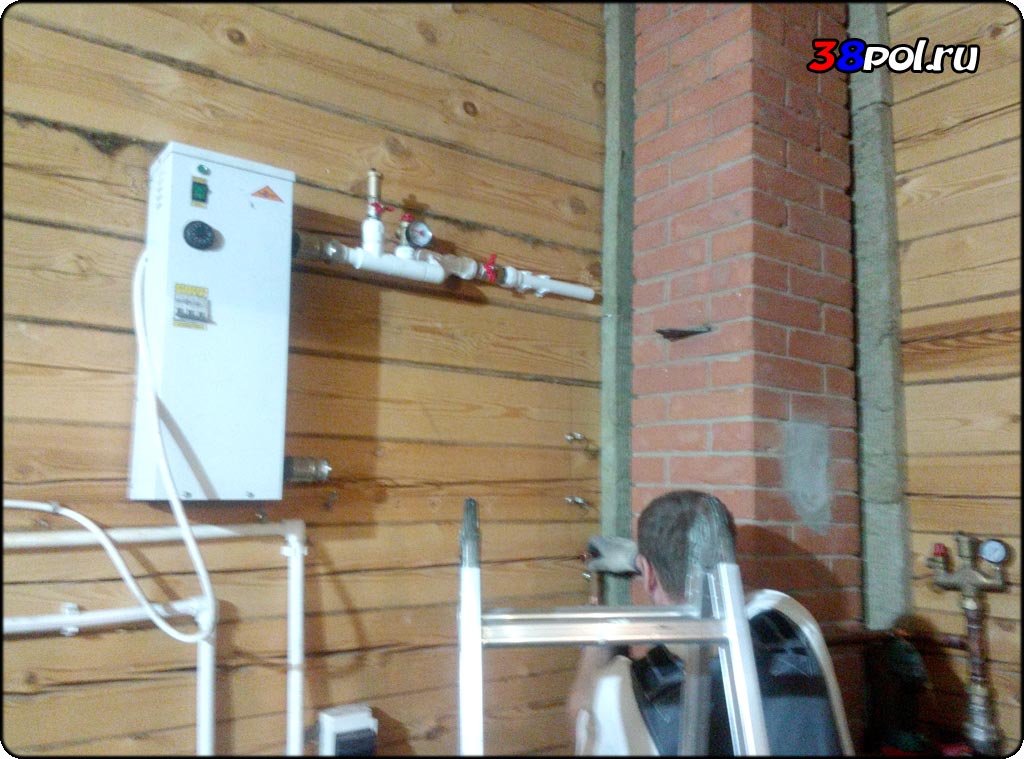

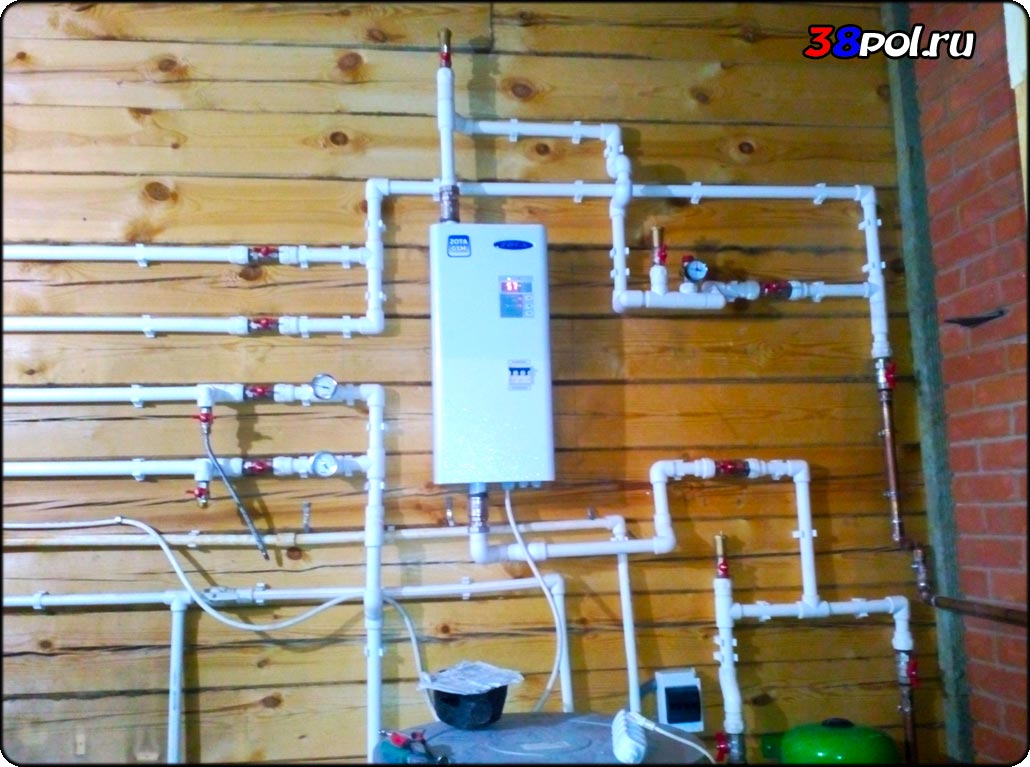

 Обвязка электрического котла выполнена.

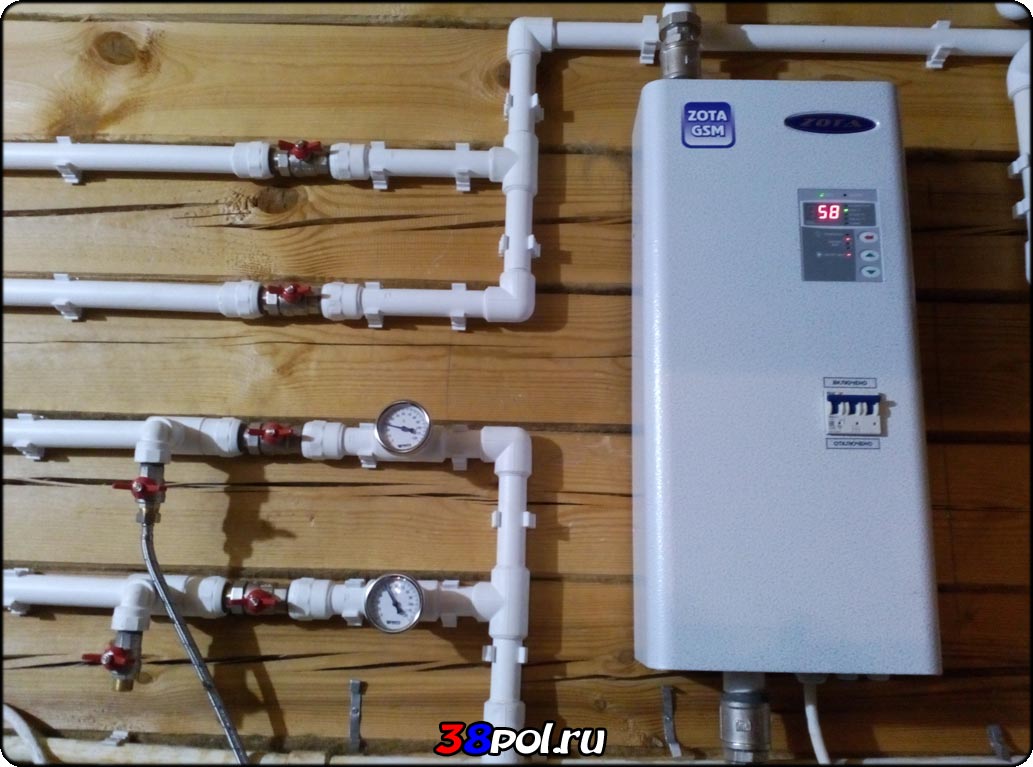

PS У вас возник вопрос: почему на фото показан котёл ZOTA LUX вместо изображённого другого котла двумя фотографиями ранее?:)

Ответ: при запуске выяснилось, что предыдущий котёл неисправен. Поэтому на данный объект нам пришлось приехать и на четвёртый день:) Собственно, подобными элементами неожиданности и отличается монтаж новых систем отопления от переделок уже существующих:)

 Все работы выполнены. Система отопления запущена. А мы устремляемся к следующему месту нашего творчества, где необходимо выполнить полезную работу :)
