Наш новый объект, который мы недавно закончили и о котором мы хотим Вам рассказать сегодня, находится на Байкале, на одном из самых его примечательных мест: на острове Ольхон, посёлок Хужир.
|
 |
Ввиду удалённости от Иркутска нового места приложения наших знаний и умений, первый день мы посвятили прогулке по побережью Байкала, ...
|
 |
... что доставило нам много удовольствия, несмотря на весьма ветреную и прохладную погоду.
|
 |
Небо было тяжёлым и пасмурным, зато погода была без осадков, а местные пейзажи радовали глаз яркими красками.
|
 |
На фото: Хужир в день отъезда: погода теплая, но и краски менее красочные:)
|
 |
А вот и объект нашего творчества: уютный и красивый двухэтажный дом из газобетона, где мы будем делать комбинированную систему отопления:
1 этаж:
а) теплые полы в жилых помещениях;
б) радиаторы в гараже (и здесь же отопительный узел);
2 этаж:
в) радиаторы на большей части этажа;
г) тёплые полы в двух помещениях второго этажа: в эркере и в противоположной от него стороне дома.
|
 |
Сразу отметим ключевую особенность данного объекта: отсутствие ярко выраженных этапов при проведении работ (обычно мы проводим подготовку основания пола, а потом уже его раскладку (установка и обвязка радиаторов не зависит от этих процессов).
Но в данном случае все этапы устройства отопления перемешались между собой ввиду наличия комбинированного отопления на каждом из этажей и выбранного нами инженерного решения устройства данной системы отопления.
|
 |

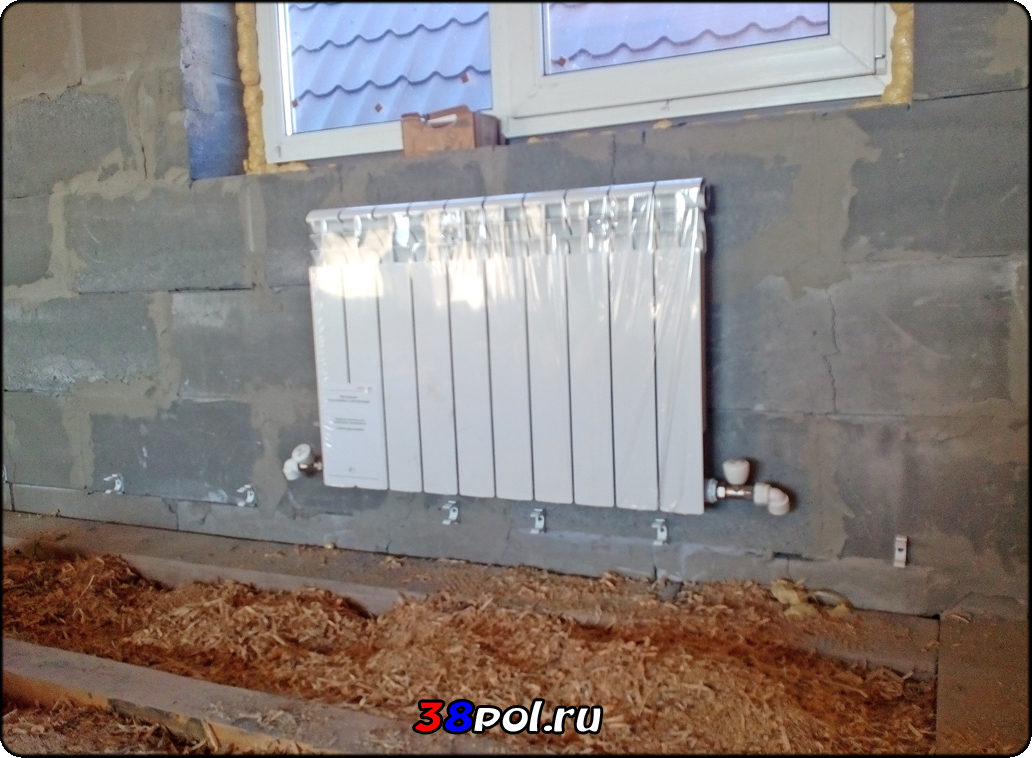

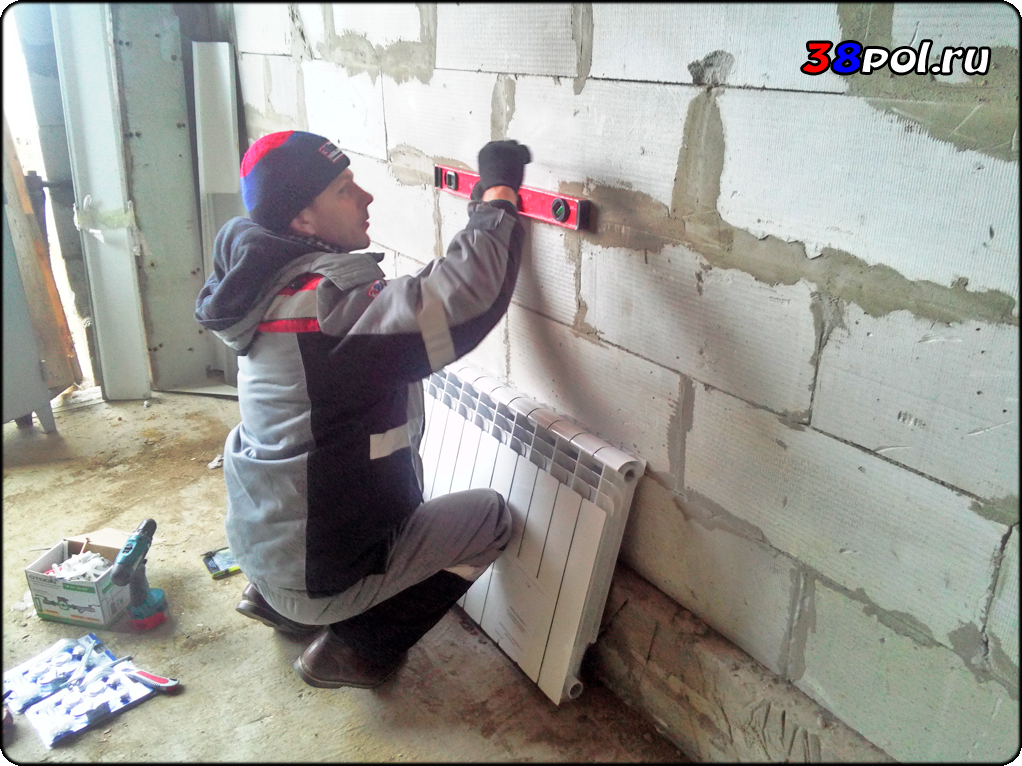

Одним из первых этапов мы выполнили навеску радиаторов и кликов (опор) под магистрали отопления второго этажа.
|
 |

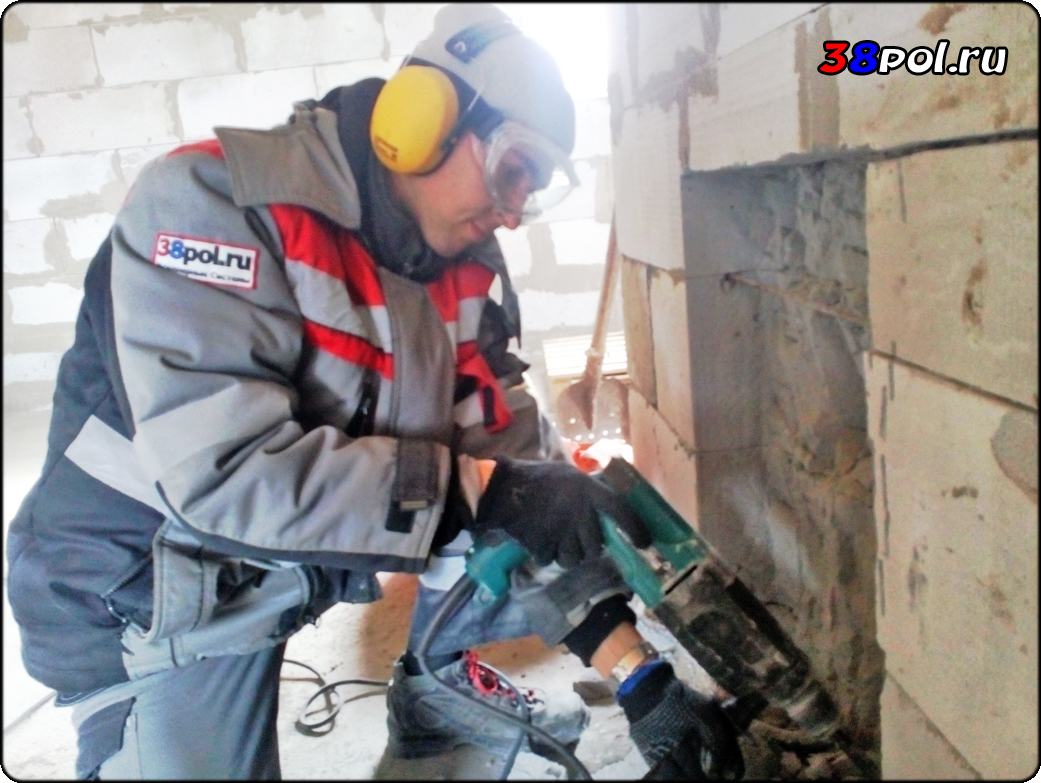

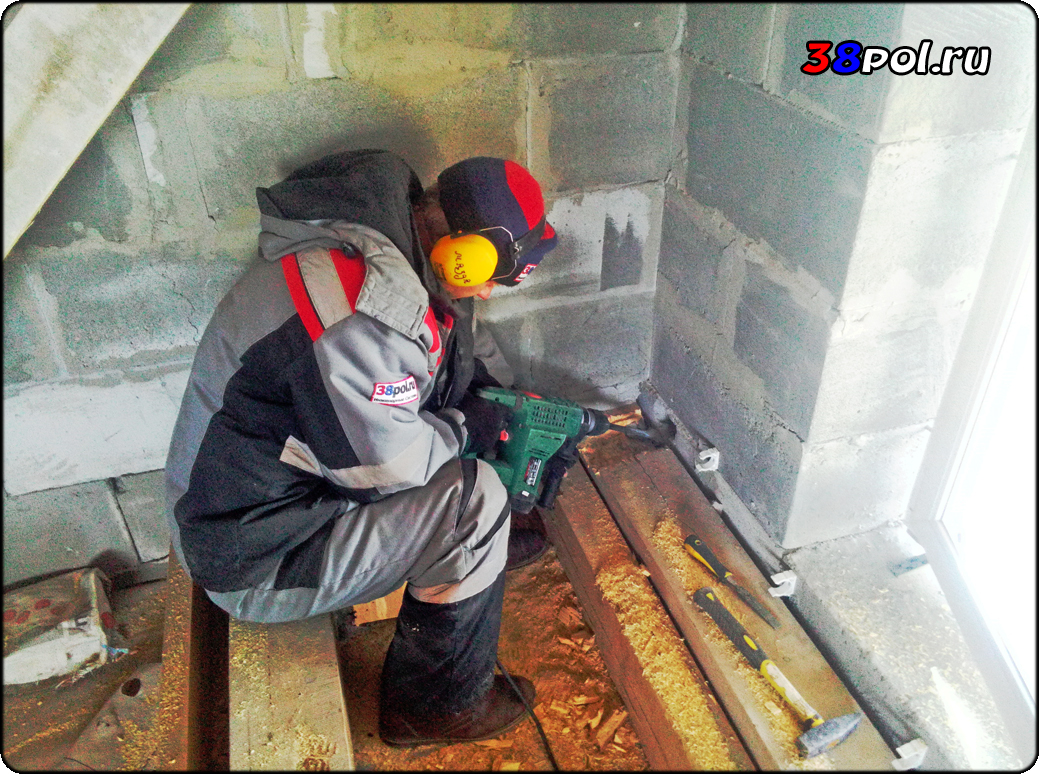

Одновременно в первый же день на объекте (подготовительные работы по скрутке элементов отопления мы выполнили ещё в Иркутске) мы выполнили работы по штроблению стен под магистрали коллектора тёплого пола и трубы водяного пола второго этажа.
|
 |
Этот процесс хоть и не является сложным, зато является весьма и весьма времязатратным:)
|
 |
Процесс подготовки основания под тёплые полы растянулся на весь период работ: последнюю часть подготовки мы сделали в день сдачи объекта:)
|
 |
Тем не менее, относительно конкретных помещений процесс создания тёплого пола шёл вполне обычно:

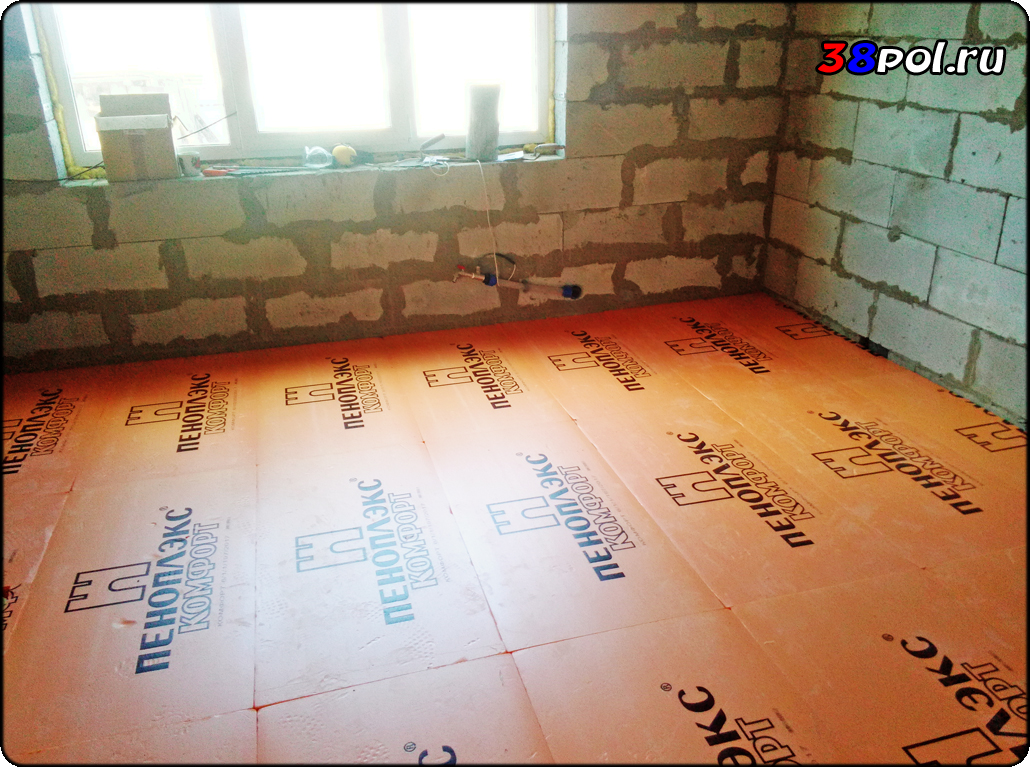

раскладываем теплоизоляцию, ....
|
 |

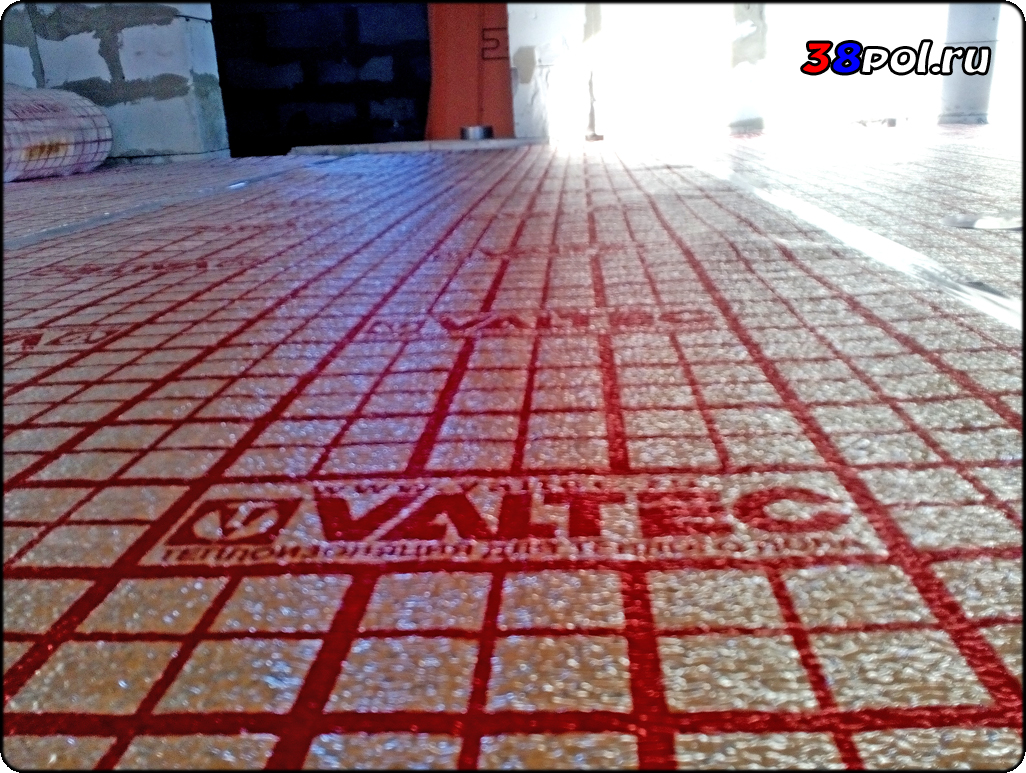

... раскладываем отражающий гидроизоляционный слой, ...
|
 |

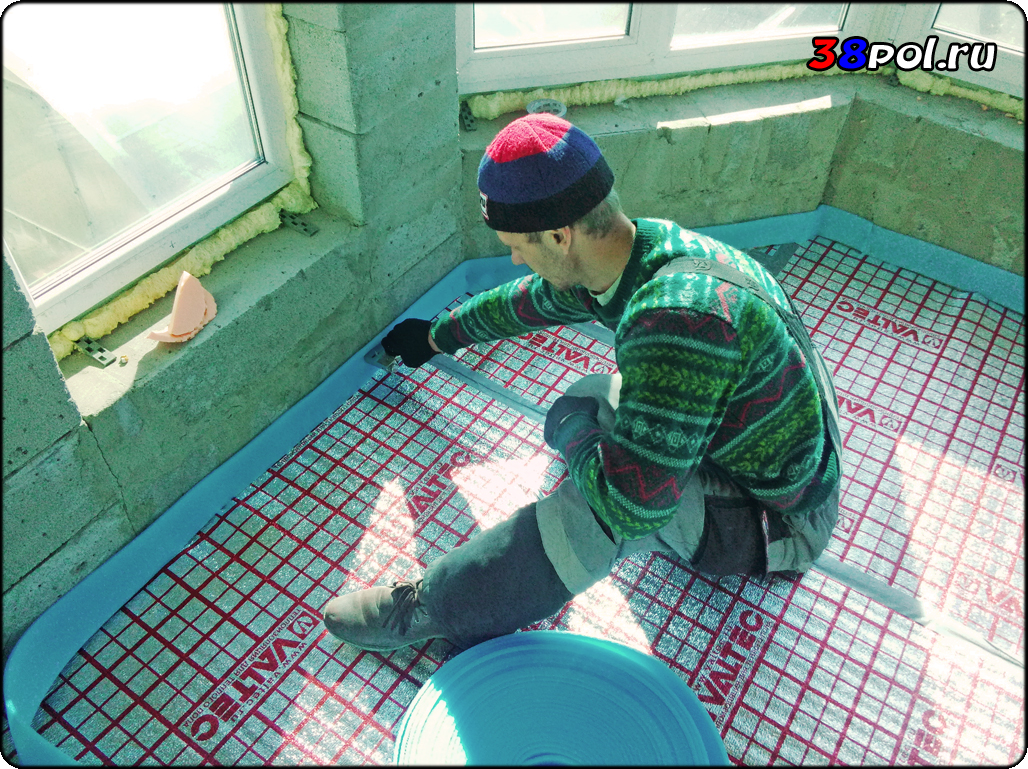

... крепим демпферную ленту (на данной фотографии это происходит в эркере второго этажа:)), ...
|
 |

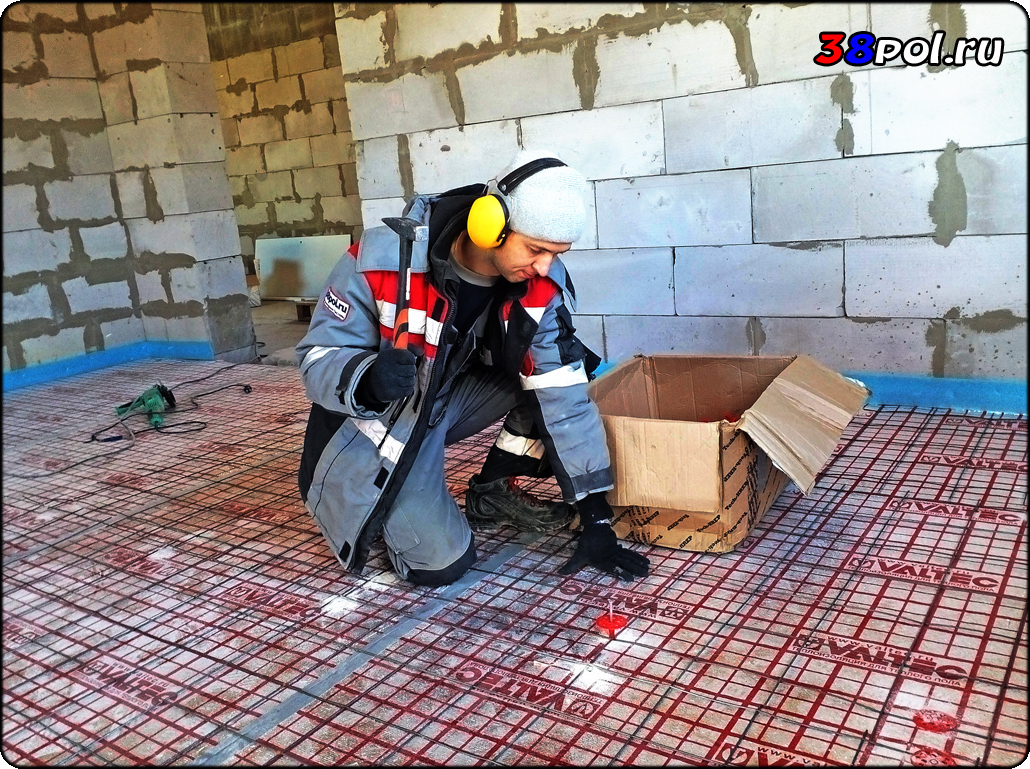

... крепим сетку крепления трубы тёплого пола и, наконец, ...
|
 |

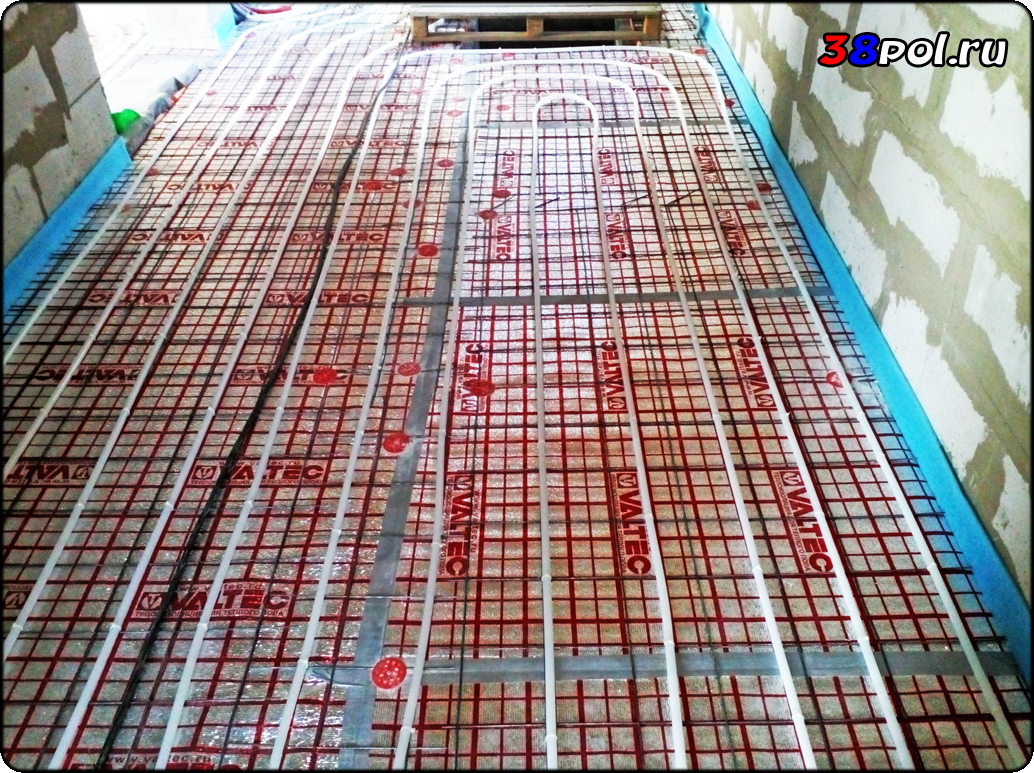

... раскладываем непосредственно трубу тёплого пола.
|
 |

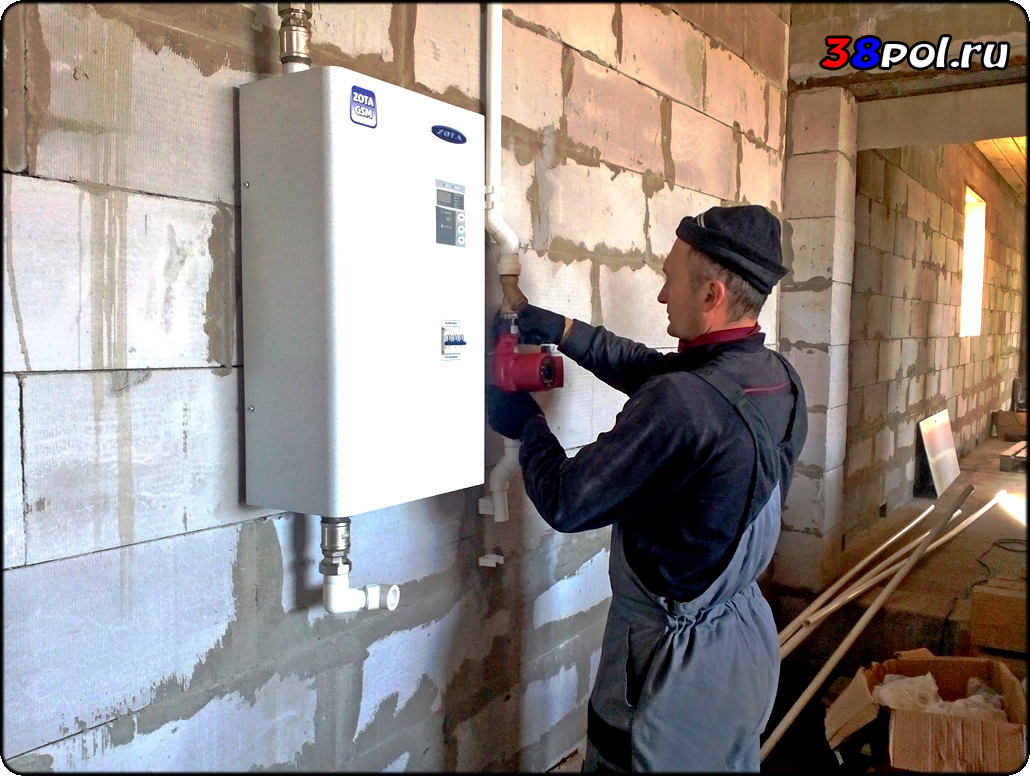

Одновременно и параллельно с рассмотренными выше процессами и этапами происходит создание отопительного узла (трёхконтурного) и ...
|
 |
... контура отопления гаража.
|
 |

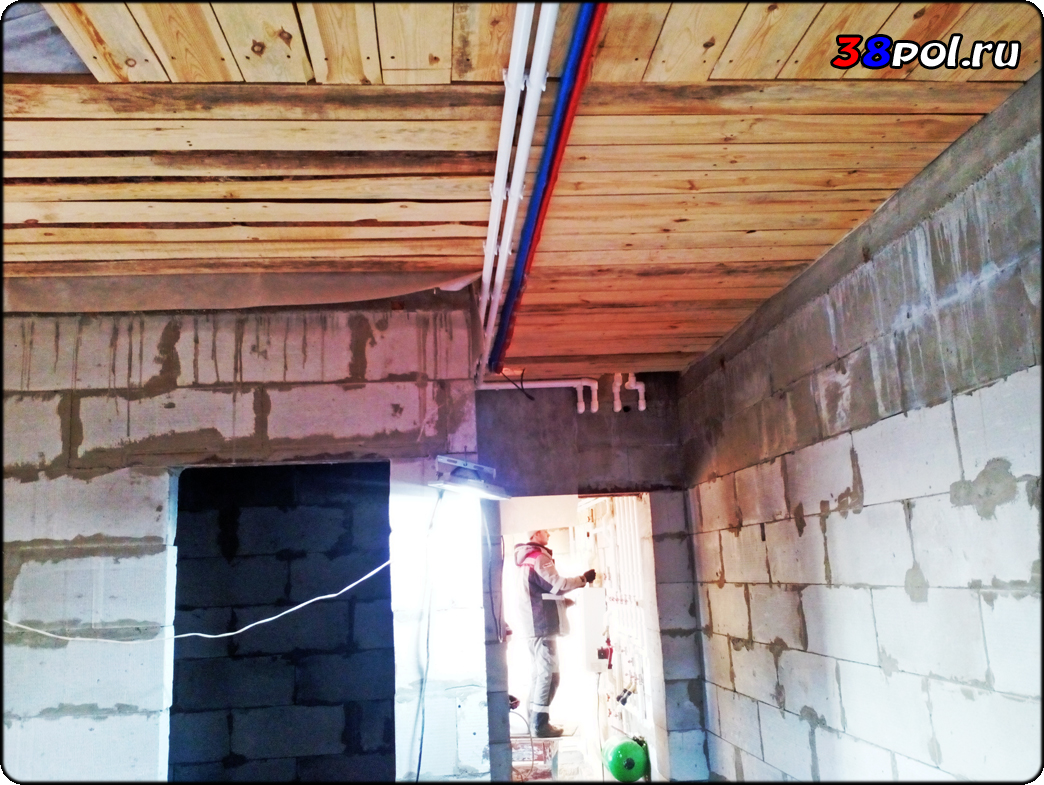

На фото: процесс проведения подготовительных работ для обвязки радиаторов второго этажа.
|
 |

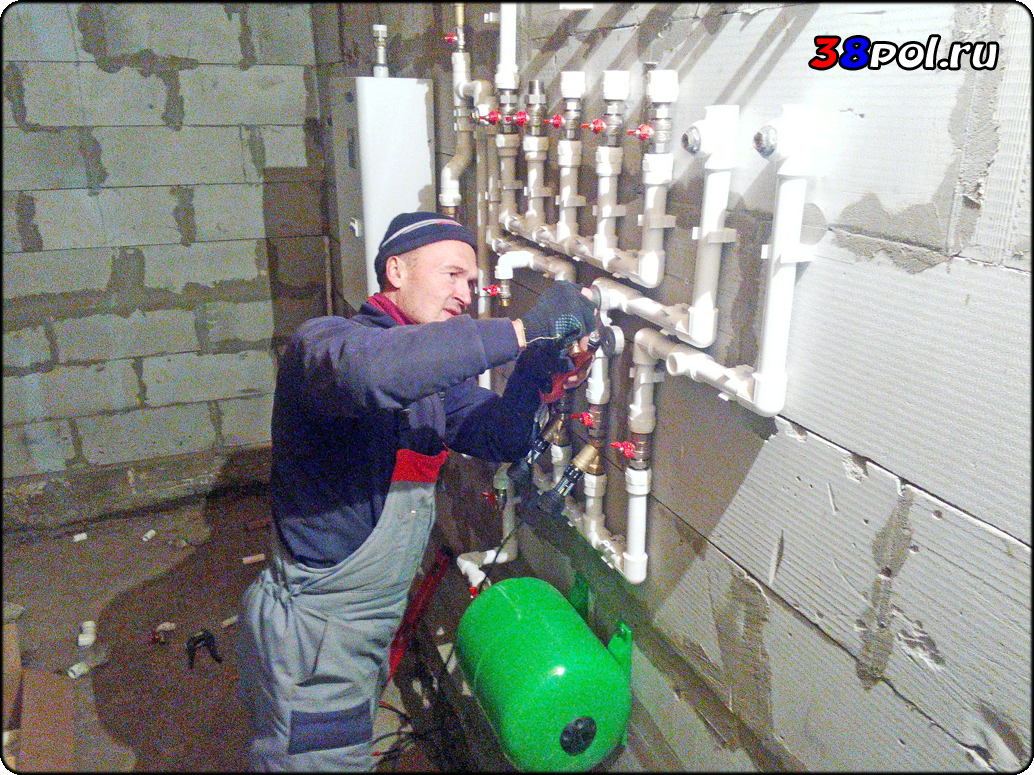

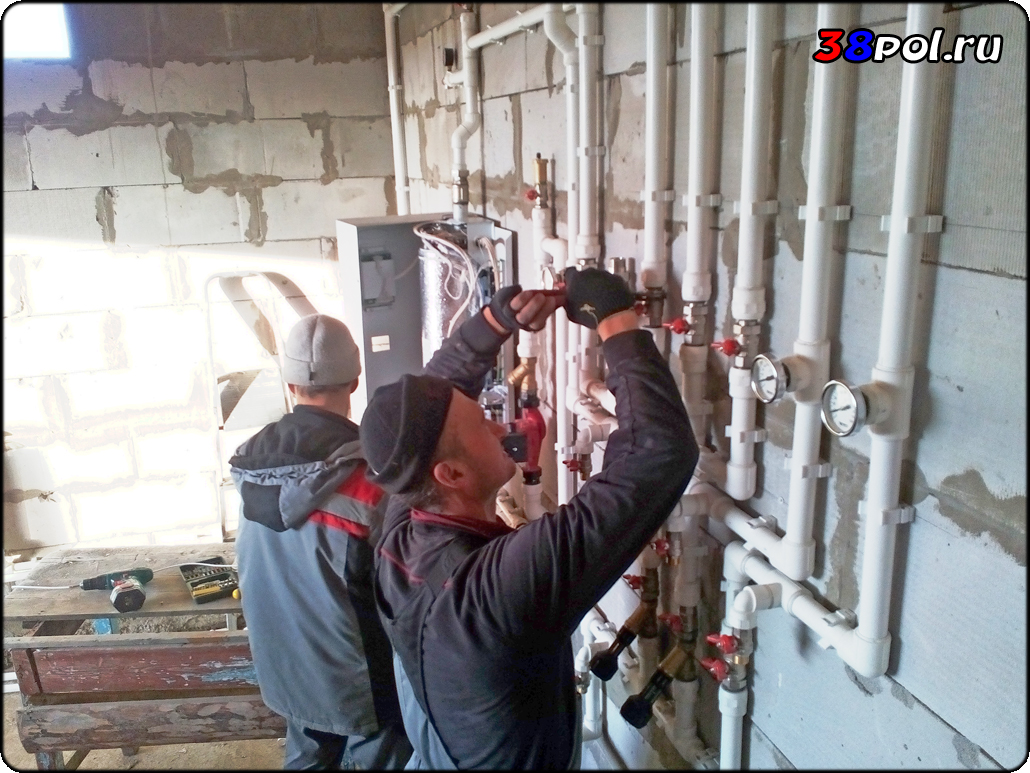

Этап создания непосредственно отопительного узла подходит к концу, ...
|
 |
... который явился одновременно началом этапа обвязки контура гаража:)
На фото: обвязка контура гаража подходит к своему логическому завершению:)
|
 |
А вот и готова часть площади тёплого пола в доме:).
Работа для нас всегда в радость и удовольствие, поэтому всегда найдётся время и для улыбки)) Хотя и товарищеским рабочим прениям время тоже находится:))
|
 |

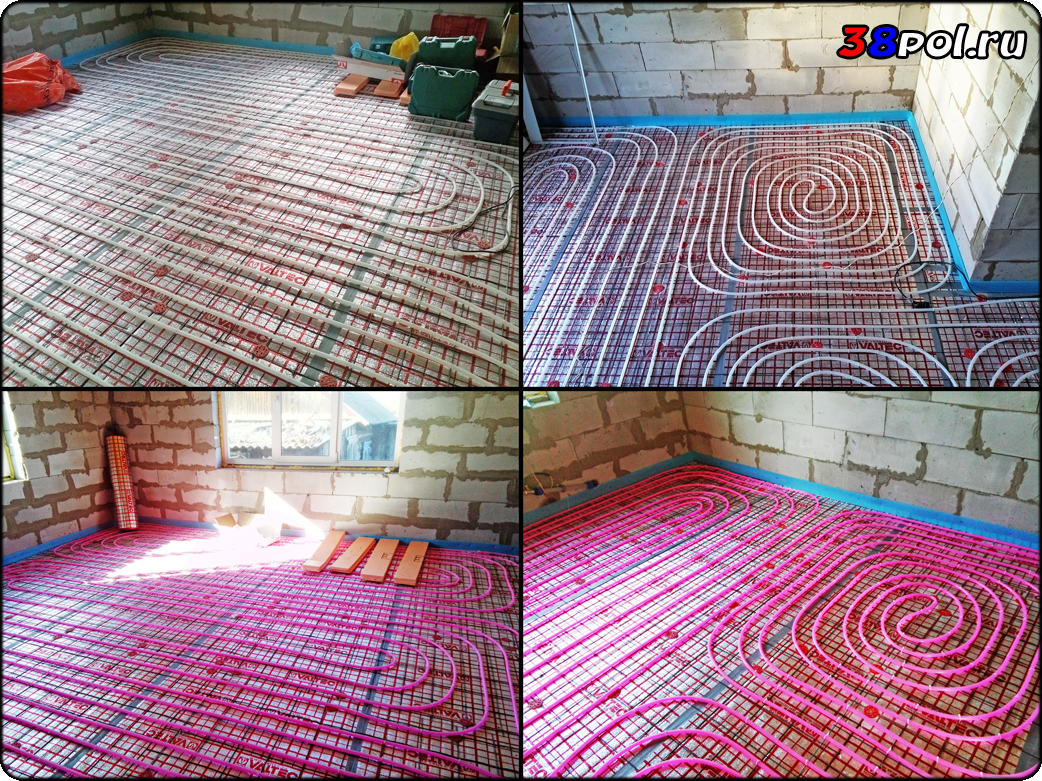

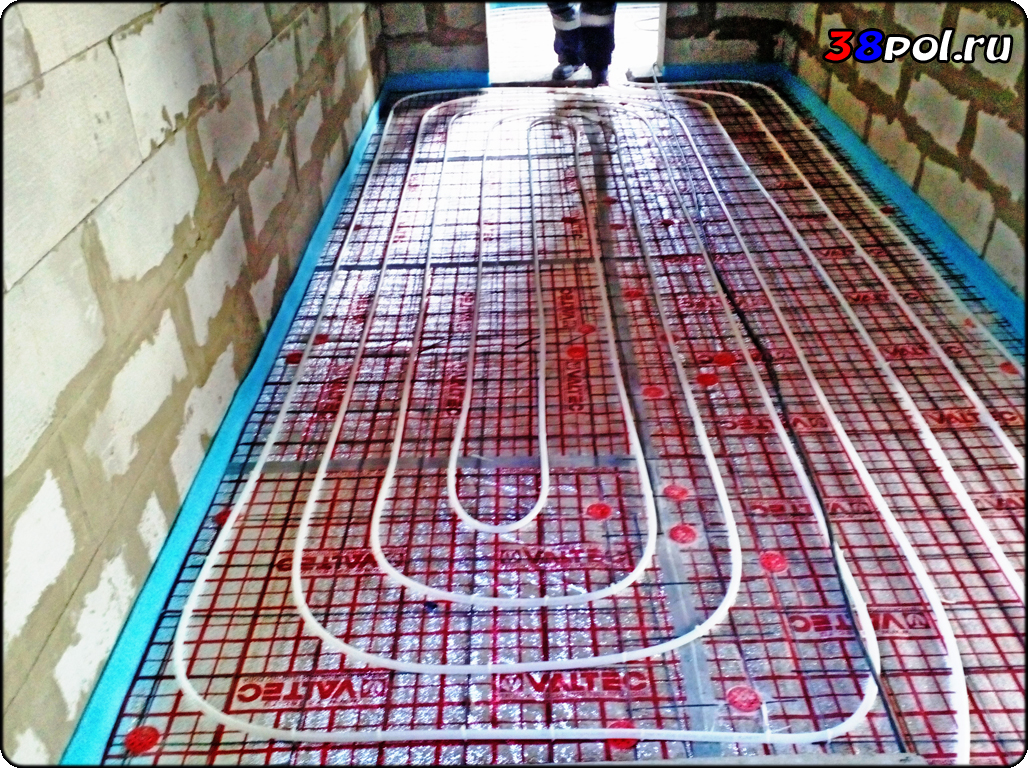

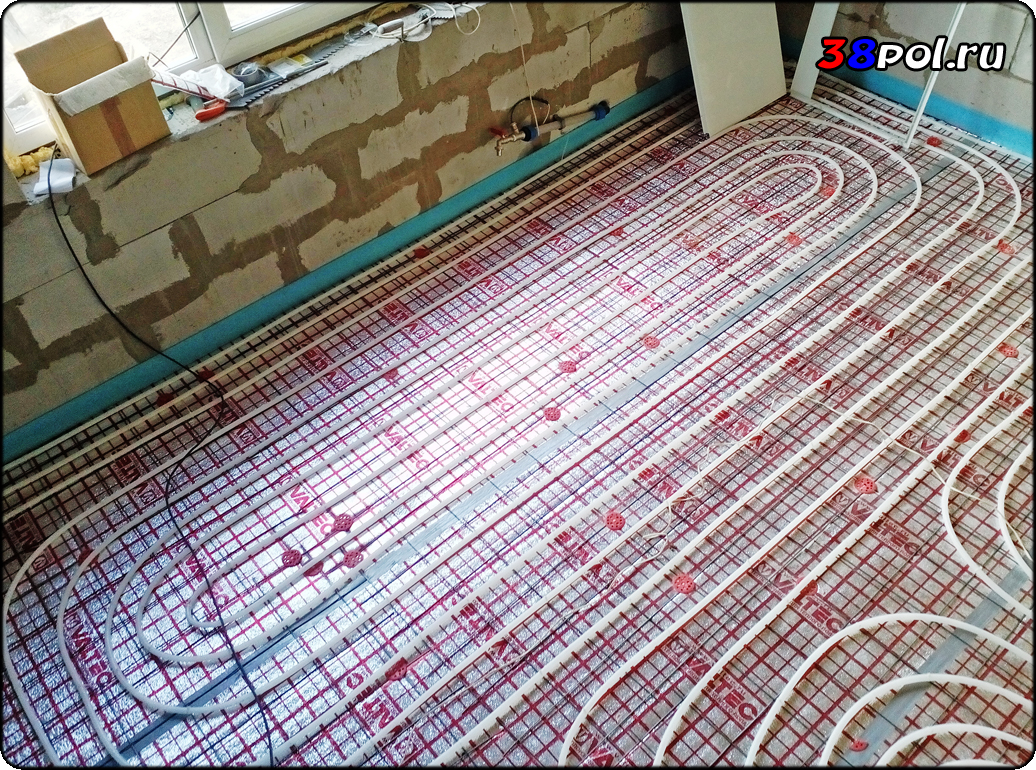

Так выглядит результат работ по тёплому полу на первом этаже.
|
 |
А это тоже первый этаж, но уже другое помещение:)
Как всегда, всё выполнено аккуратно и красиво (на самом деле эстетическая составляющая в любом деле очень важна, т.к. показывает отношение людей к тому Делу, которым они занимаются).
|
 |
Как Вы можете видеть, работа спорится:)
Хотя, на фотографиях она спорится быстрее, чем это происходит в действительности:)) Но недаром мы все с детства помним, что быстро сказка сказывается, но не быстро дело делается:)
(на самом деле, своё дело мы делаем и быстро, и качественно:))
|
 |
Работа по первому этажу почти закончена.
|
 |
А теперь завершена и без почти:)
|
 |
Радиаторы второго этажа смонтированы!
|
 |
На фото: после предварительного посещения объекта до начала работ и совместного обсуждения, мы решили все ветки тёплого пола дома завязать на одном коллекторе.
|
 |
Это решение мы сочли оптимальным для данного конкретного случая.

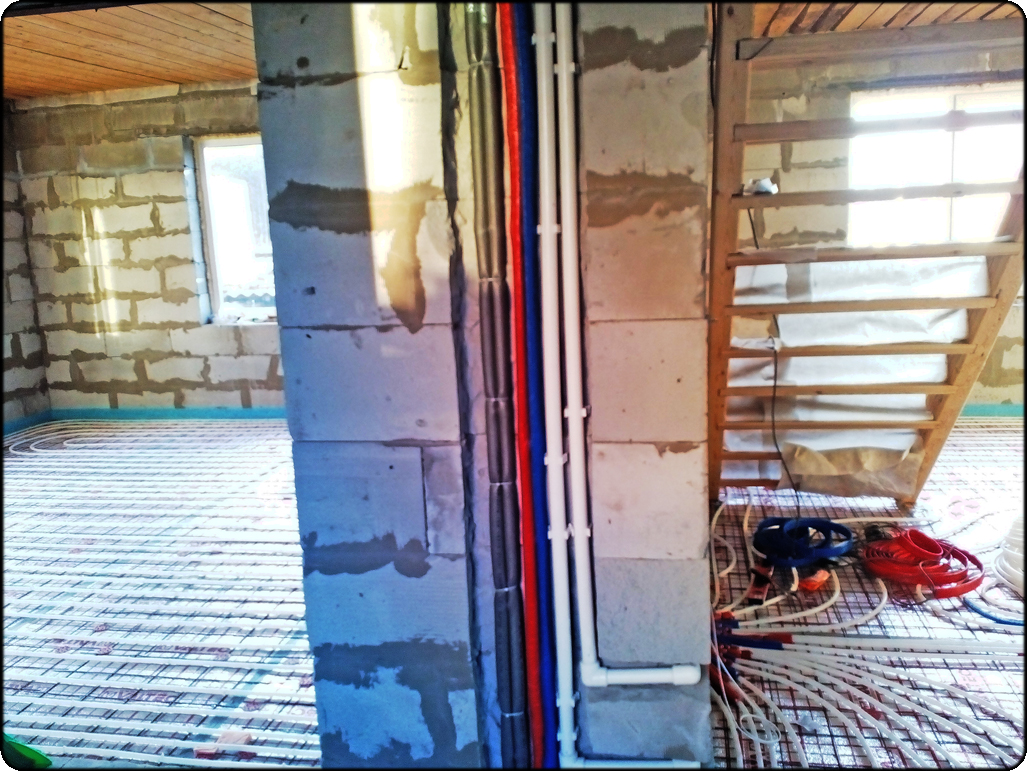

На фото: магистрали коллектора тёплого пола и трубы водяного пола сан/узла второго этажа.
|
 |
Все инженерные работы выполнены и мы готовимся запустить отопление.
|
 |
Коллекторная группа с насосно-смесительным узлом установлена во внутреннем шкафу.
Подводящие магистрали первого этажа спрятаны в стену.
|
 |
Система отопления выполнена (верхние фото) и запущена (нижние фото).
|
 |

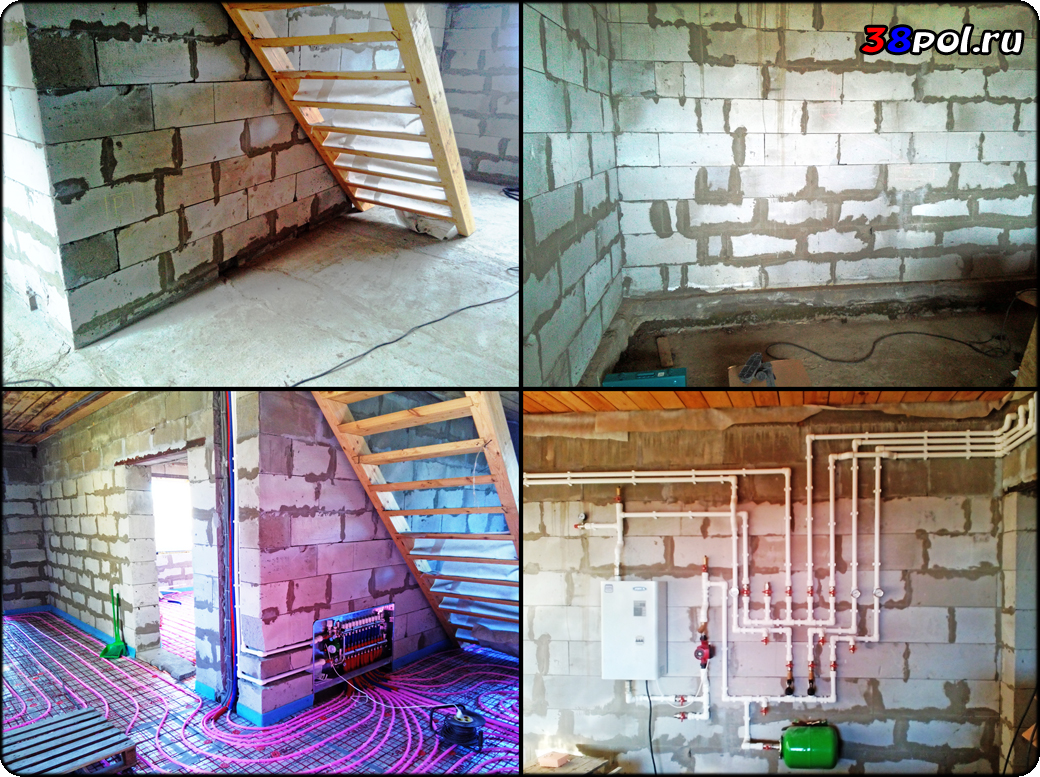

Кратко: начало и завершение работ:)
|
 |

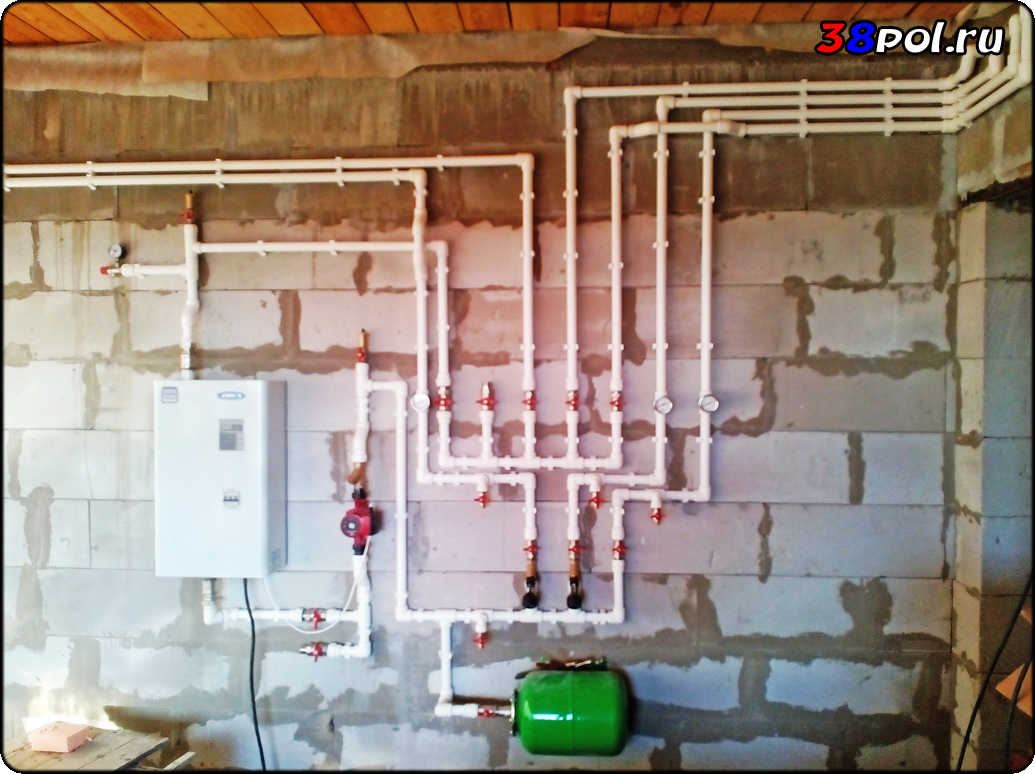

И завершим наш сегодняшний рассказ фотографией отопительного узла со всеми магистралями веток (и выходами под твердотопливный котёл в будущем).
До новых встреч и интересных объектов!
