Срок выполнения работ: 14 дней.
Дата сдачи и запуска: 2022
|
Лёгконастильная система тёплого водяного пола применяется тогда, когда классическая бетонная или мокрая система не возможна из-за деревянных балок перекрытия. В этом доме как раз такая ситуация. Большие комнаты, балки длиной 6 метров с расстоянием почти 1 метр. Были проведены подготовительные работы. Сначала был сделан черновой пол, уложен утеплитель, разложена обрешётка, и уложен слой фанеры. |
 |

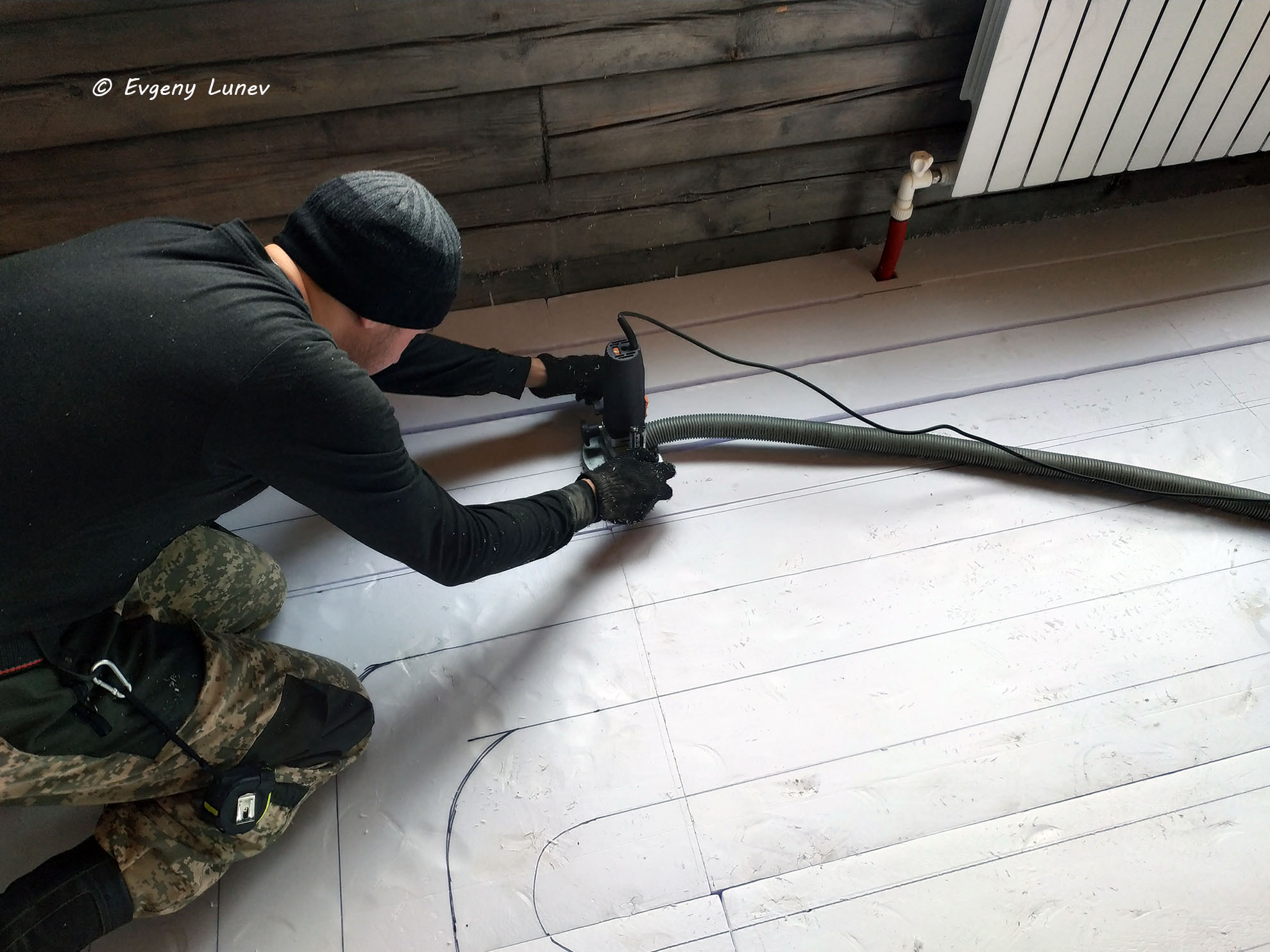

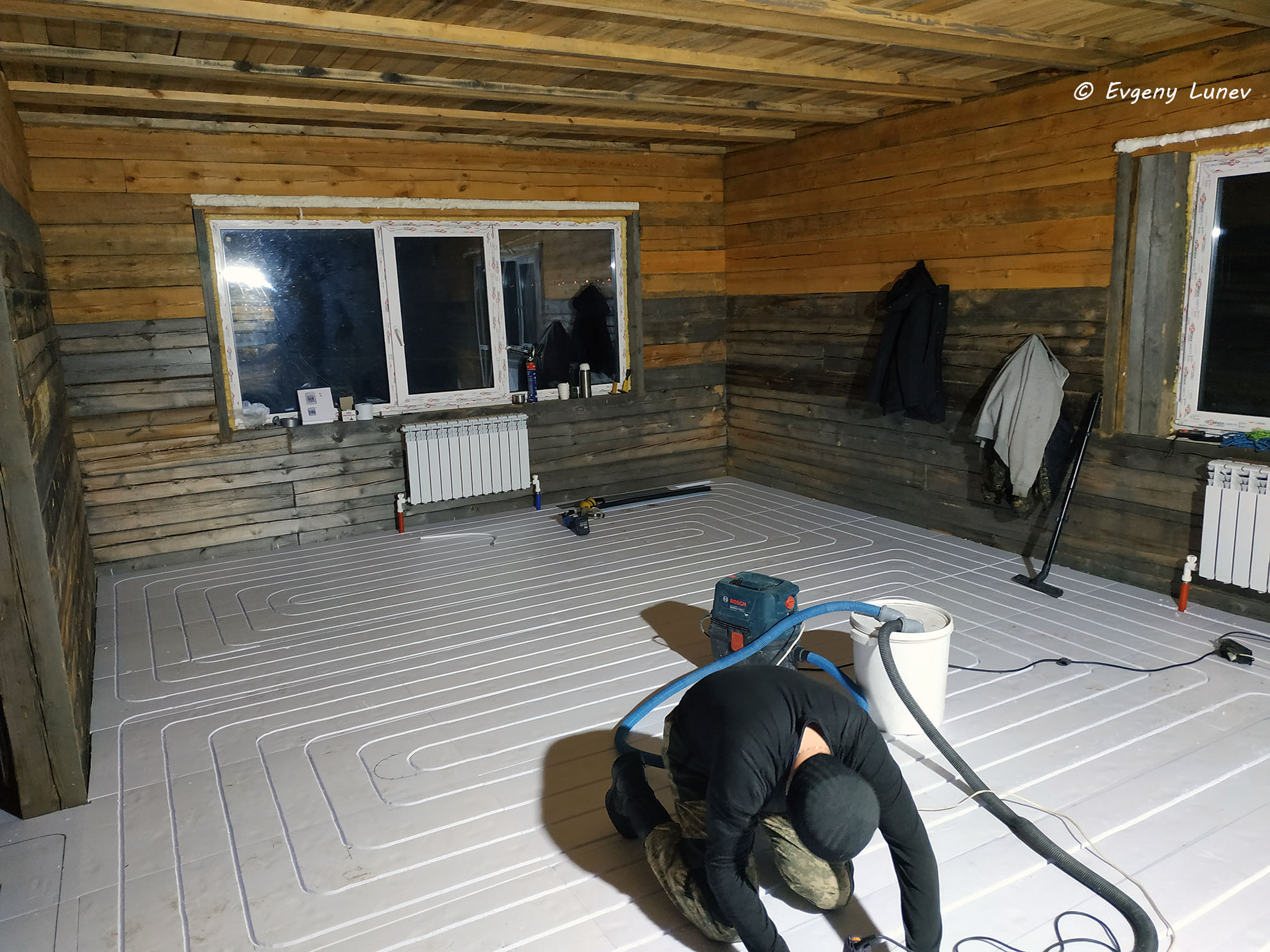

| После подготовки мы приступили к монтажу утеплителя по всей площади дома. После мы вооружились рулеткой и маркером, чтобы разметить, где будет проходит труба водяного пола. А затем мы проштробили фрезером канавки. |
 |

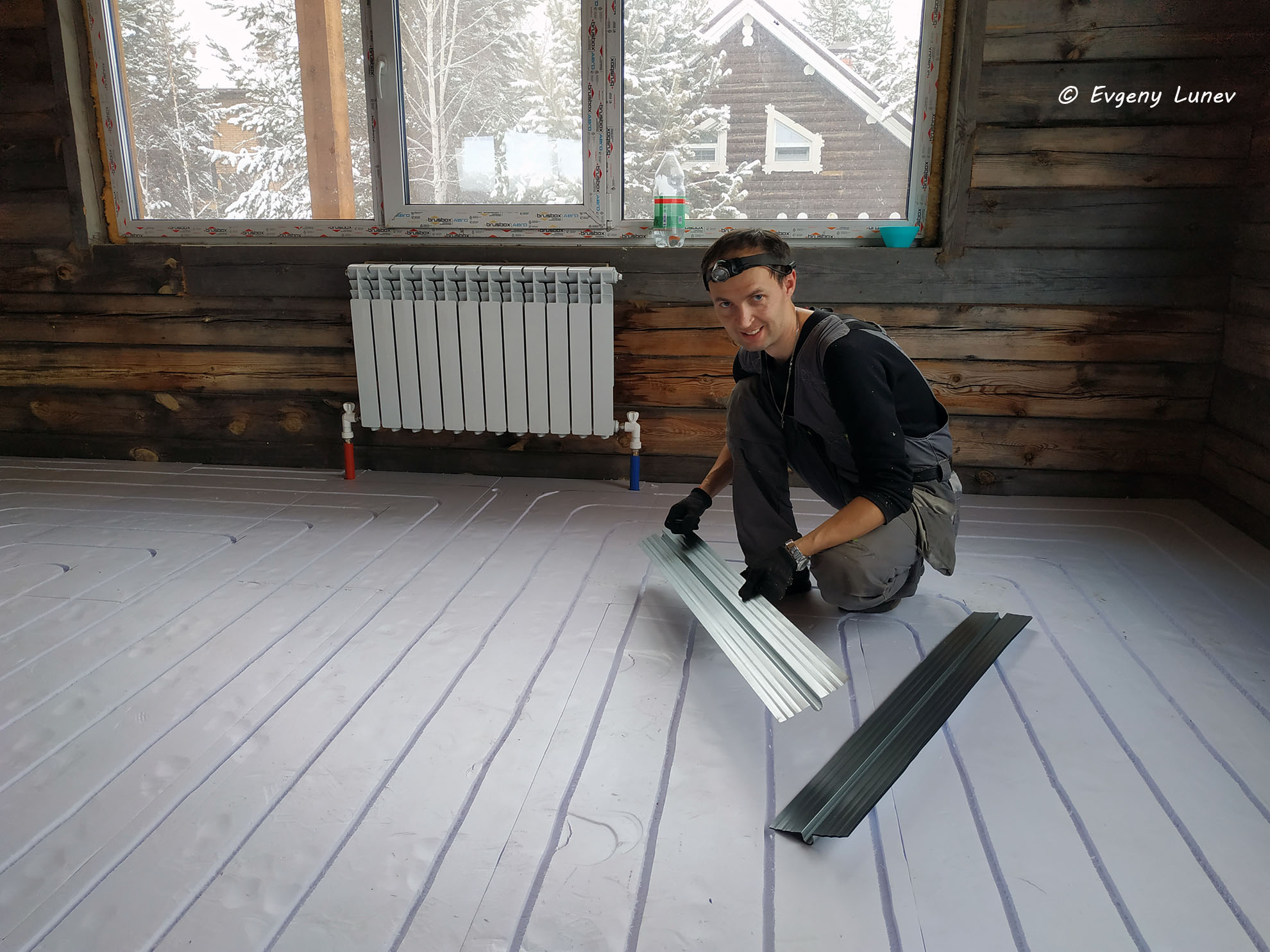

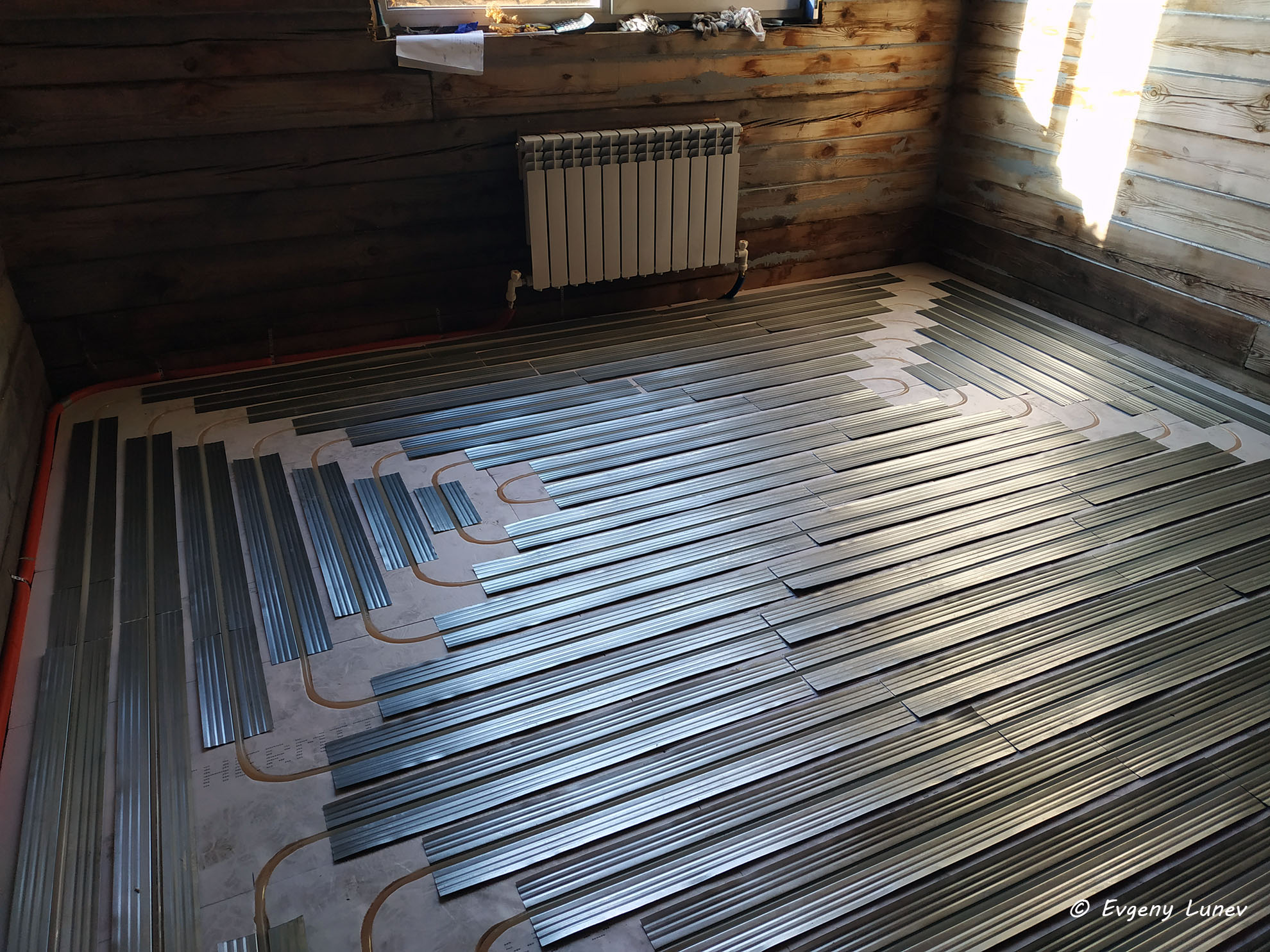

| На этой фотографии можно увидеть процесс монтажа теплораспределительных пластин. |
 |
| Эти пластины обязательный элемент сухого тёплого водяного пола, именно им передается тепло от трубы, и затем она распределяет тепло. |
 |

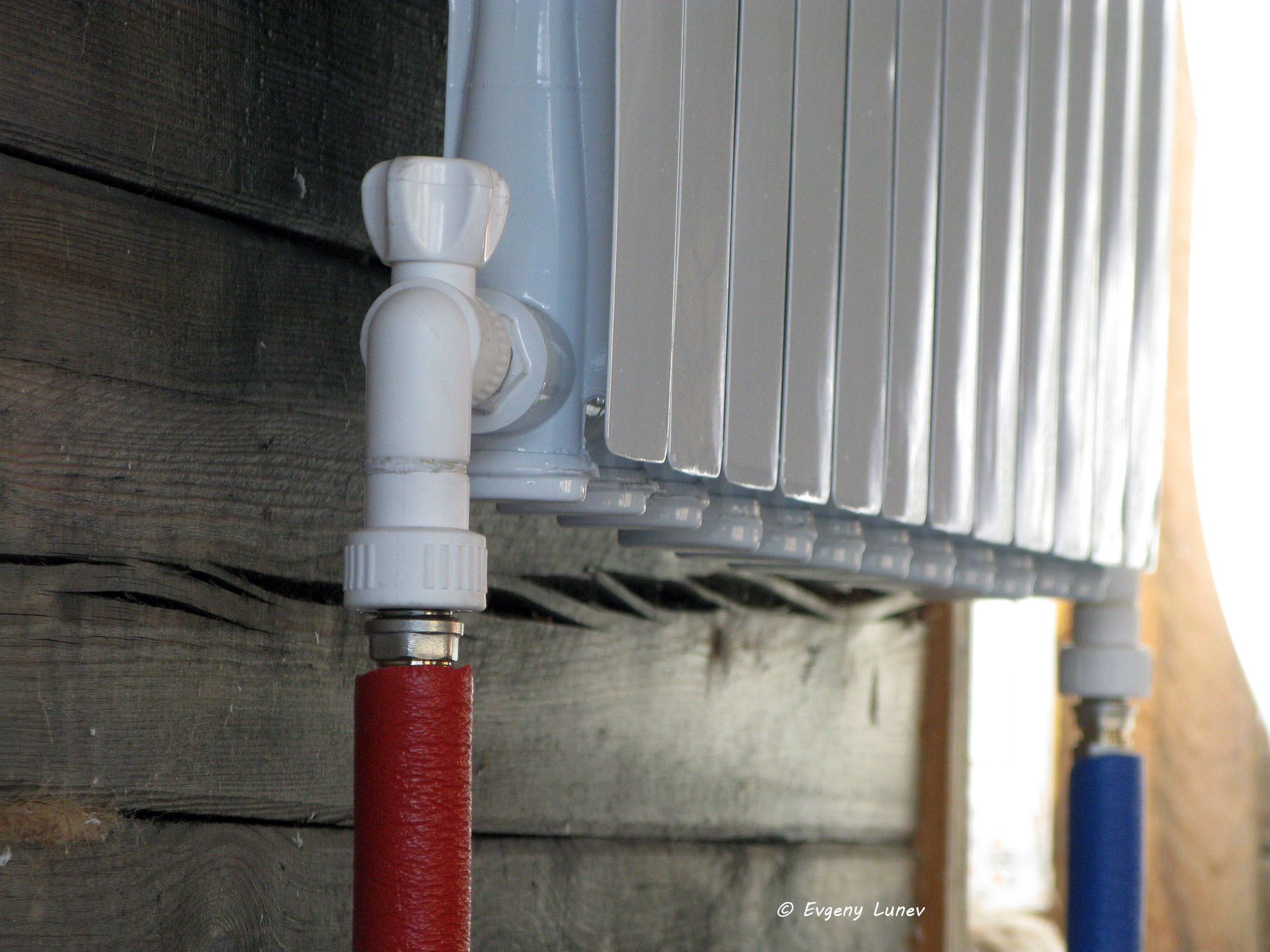

| На данном объекте мы смонтировали радиаторы по лучевой системе. Данная система одна из лучших и по монтажу похожа на тёплый водяной пол, так как устанавливается коллектор и к каждому радиатору приходит своя пара труб (подача и обратка) Все магистрали уложены в качественный утеплитель, чтобы до радиатора дошло максимум тепла. |
 |

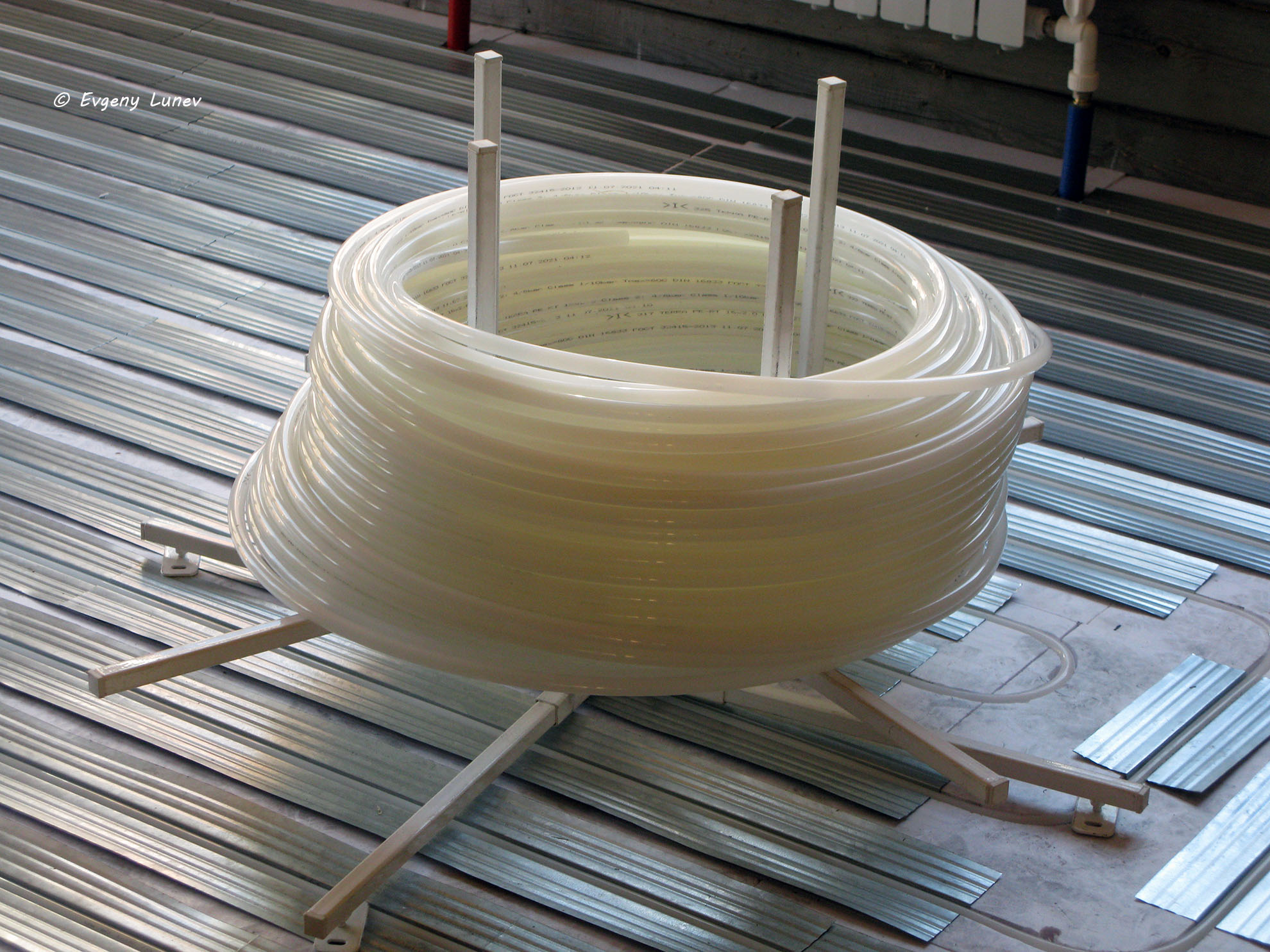

| Без размотчика раскладка пола усложняется. |
 |

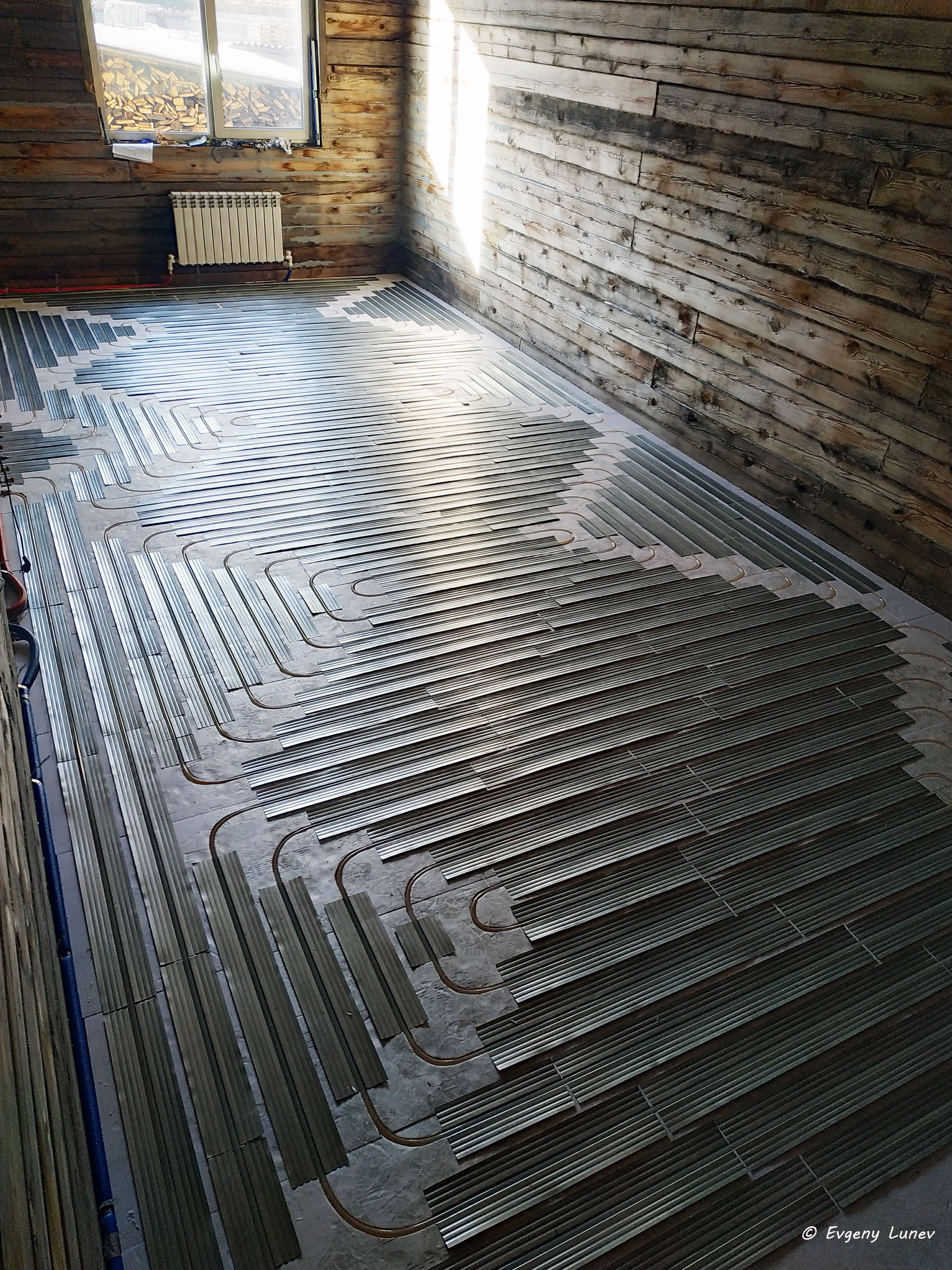

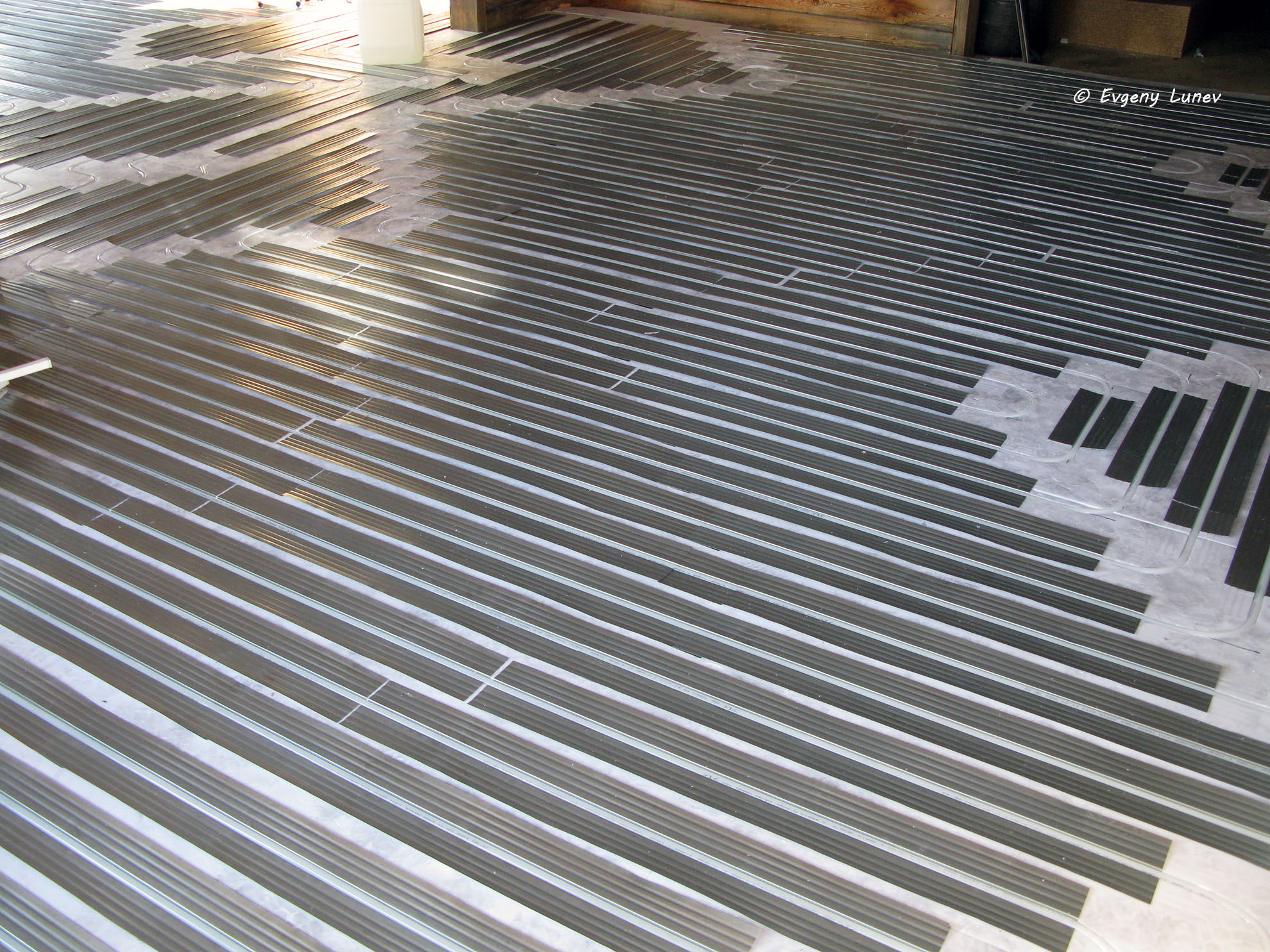

| Теплораспределительными пластинами закрывается 80% пола. Чтобы КПД тёплого водяного пола, было как можно больше. |
 |

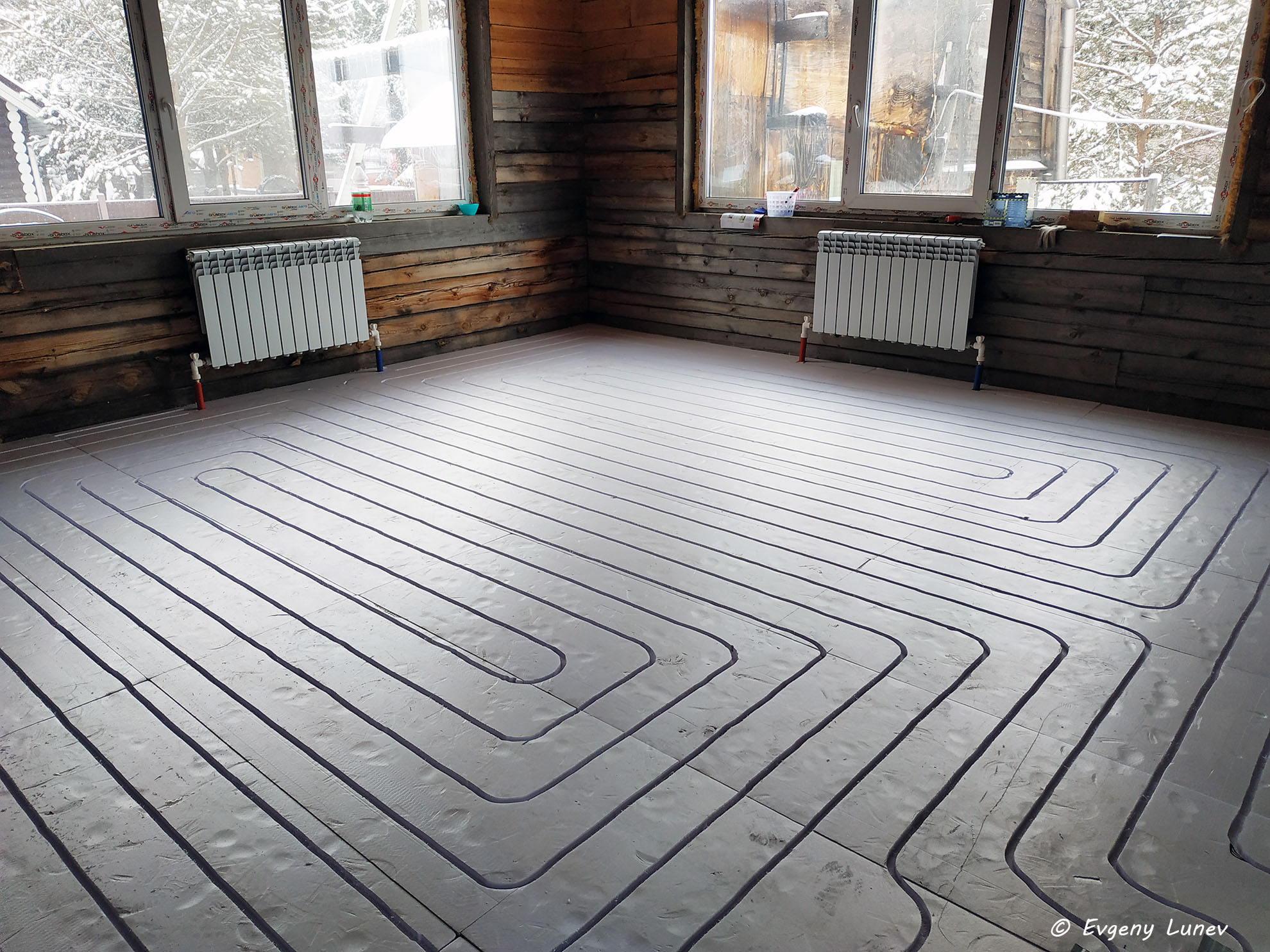

| На этой фотографии можно посмотреть,как выглядит комната до... |
 |

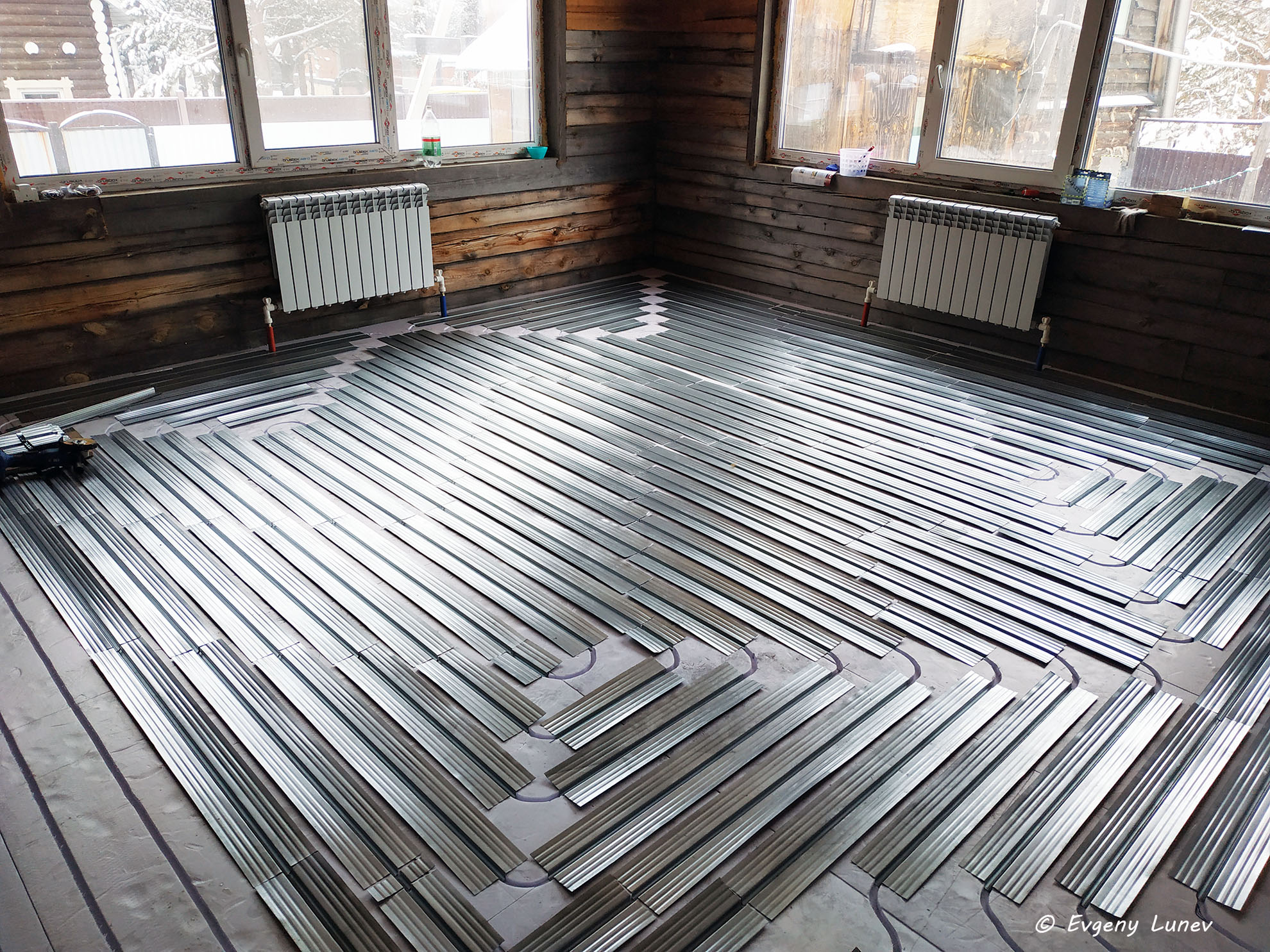

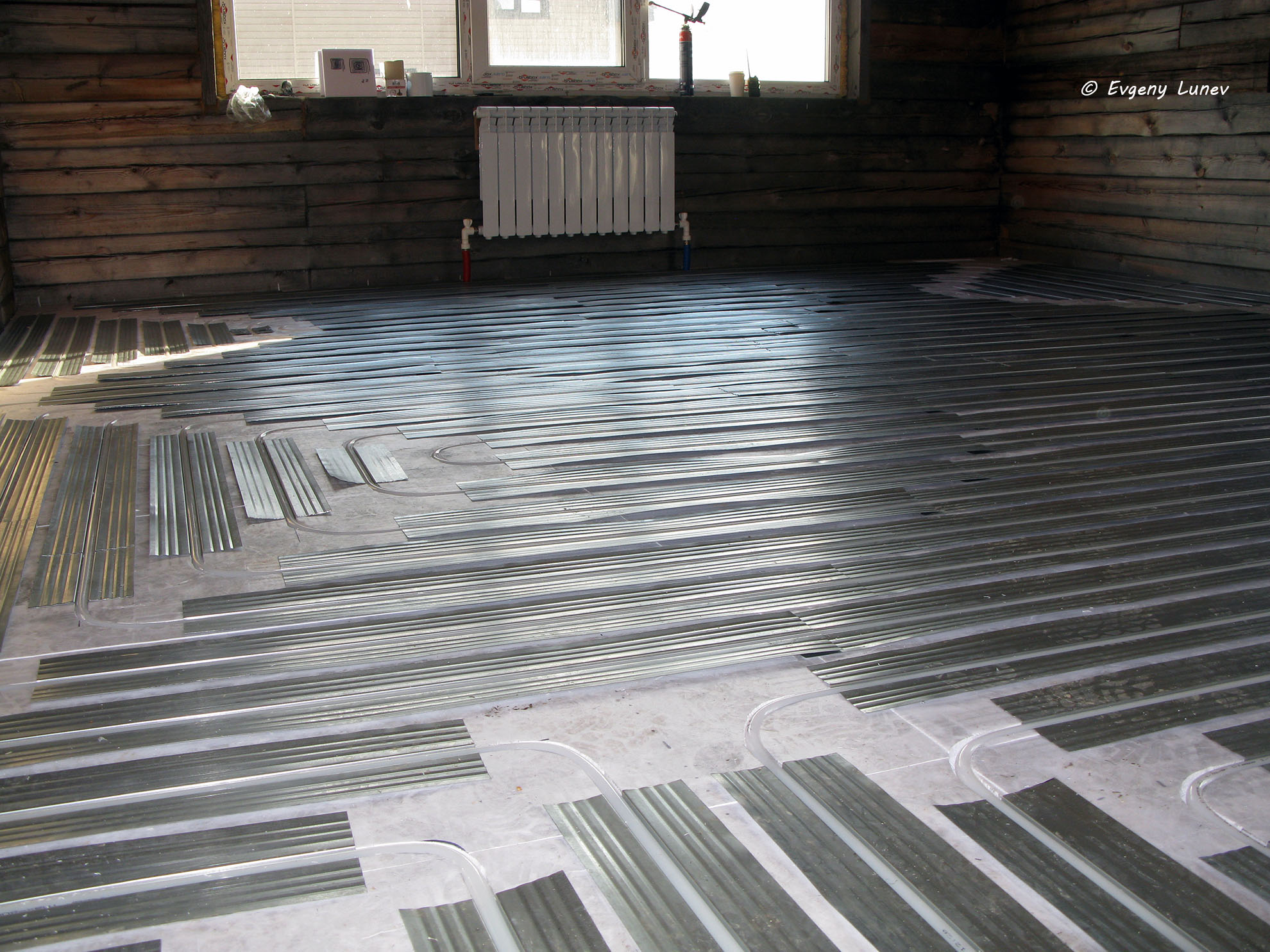

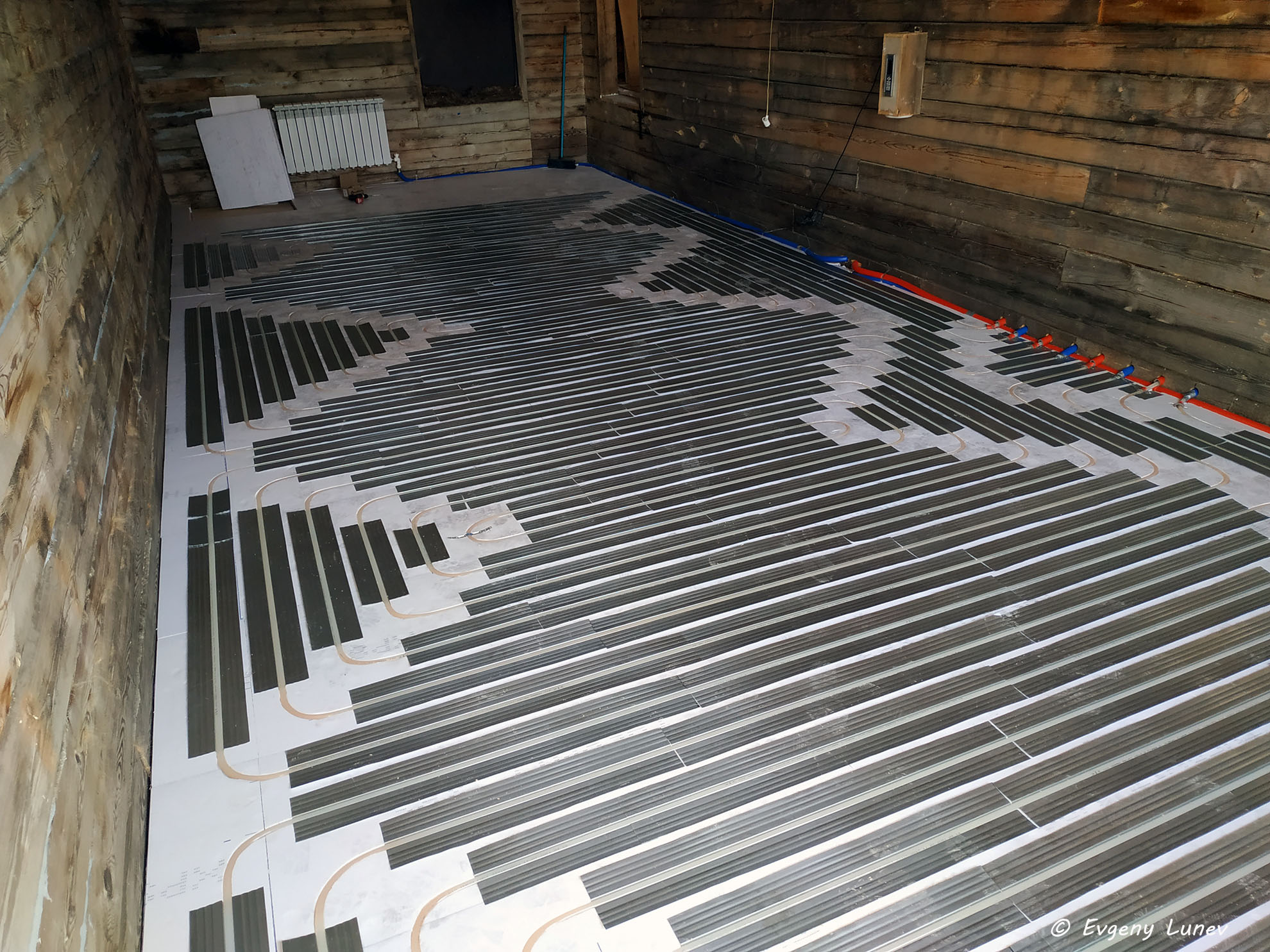

| ... и после монтажа теплораспределителных пластин. |
 |

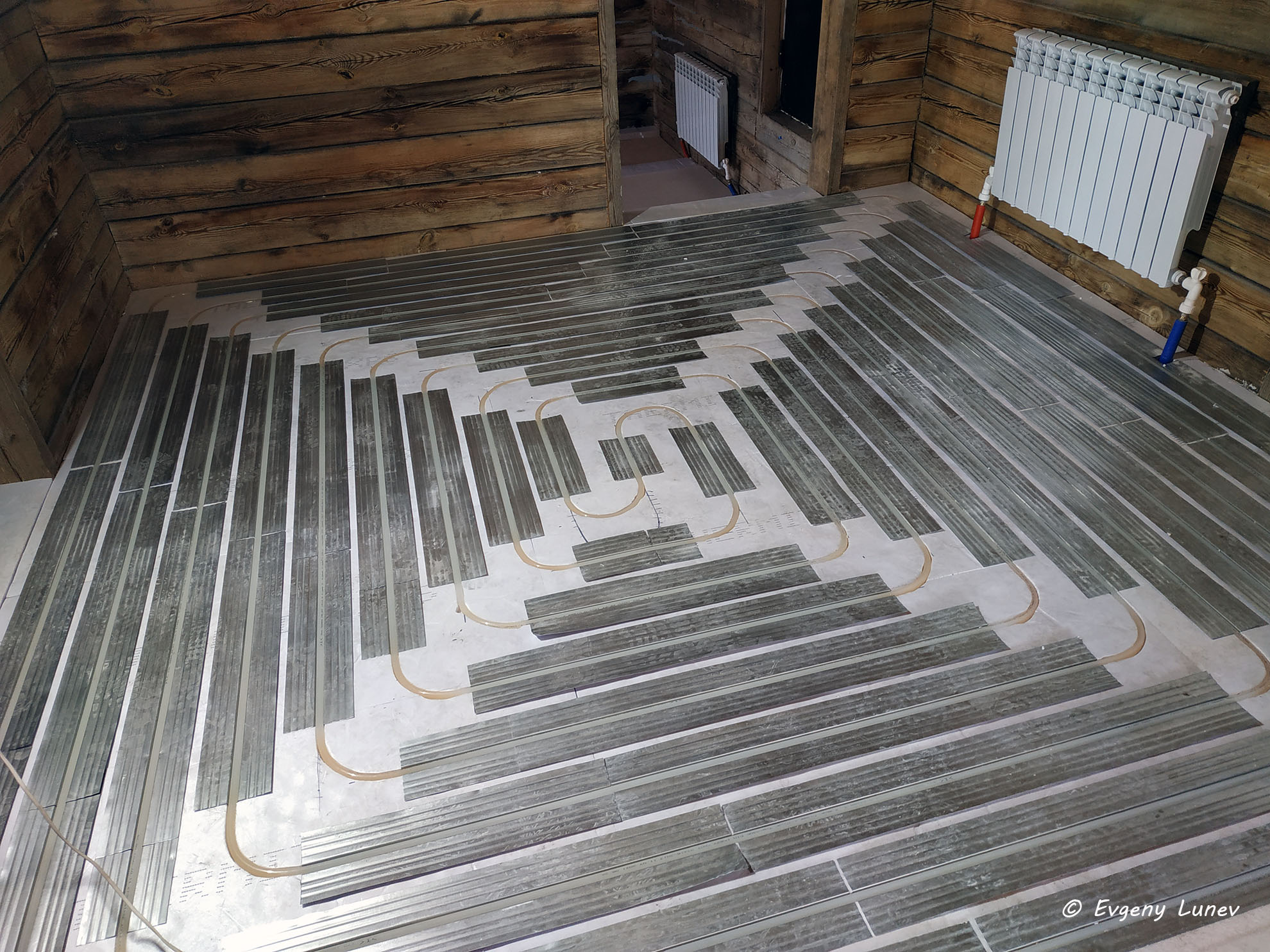

| Данная комната, почти 36 квадрата. Она разделена на 4 контура тёплого пола. |
 |

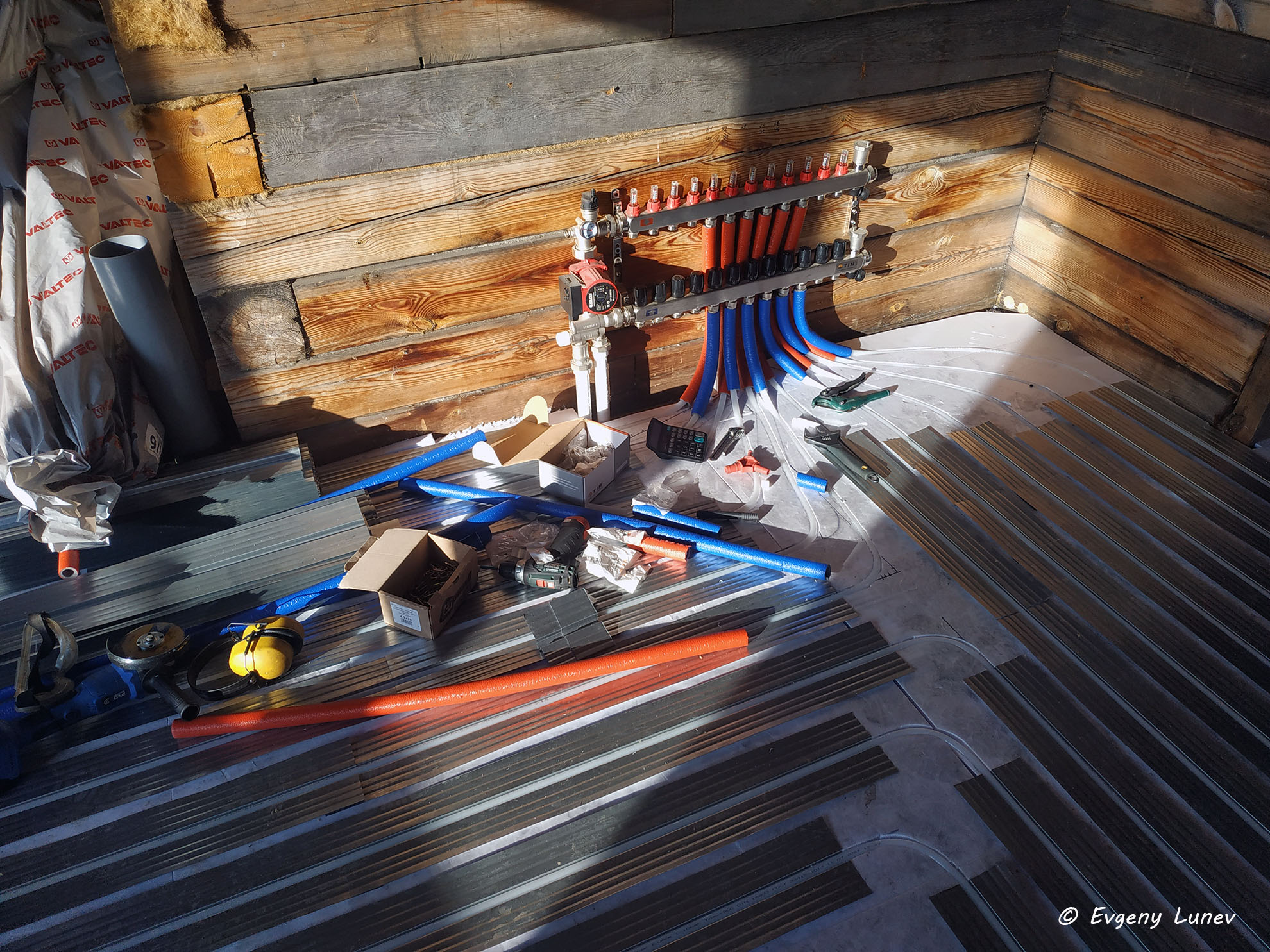

| Коллектор для лёгкого водяного пола со смесительным узлом. |
 |

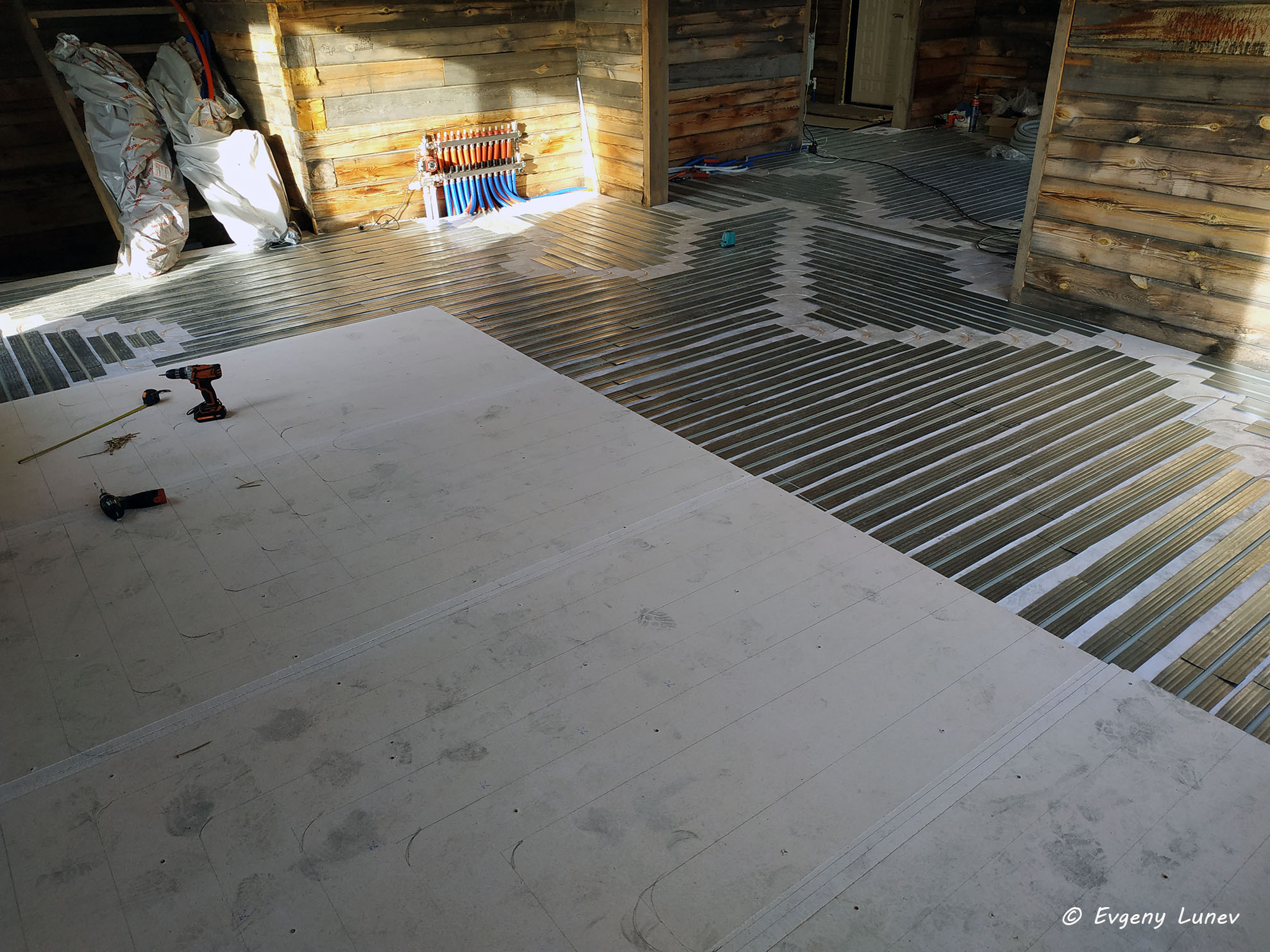

| После инженерной части, мы уложили финальный слой ГВЛ. |
 |
| Вдоль плинтуса мы спрятали магистрали для радиаторов |
 |
| На площадь 125 квадратов ушло 600 метров теплораспределительных пластин... |
 |
| 800 метров трубы |
 |
| и 26 пачек утеплителя |
 |
|

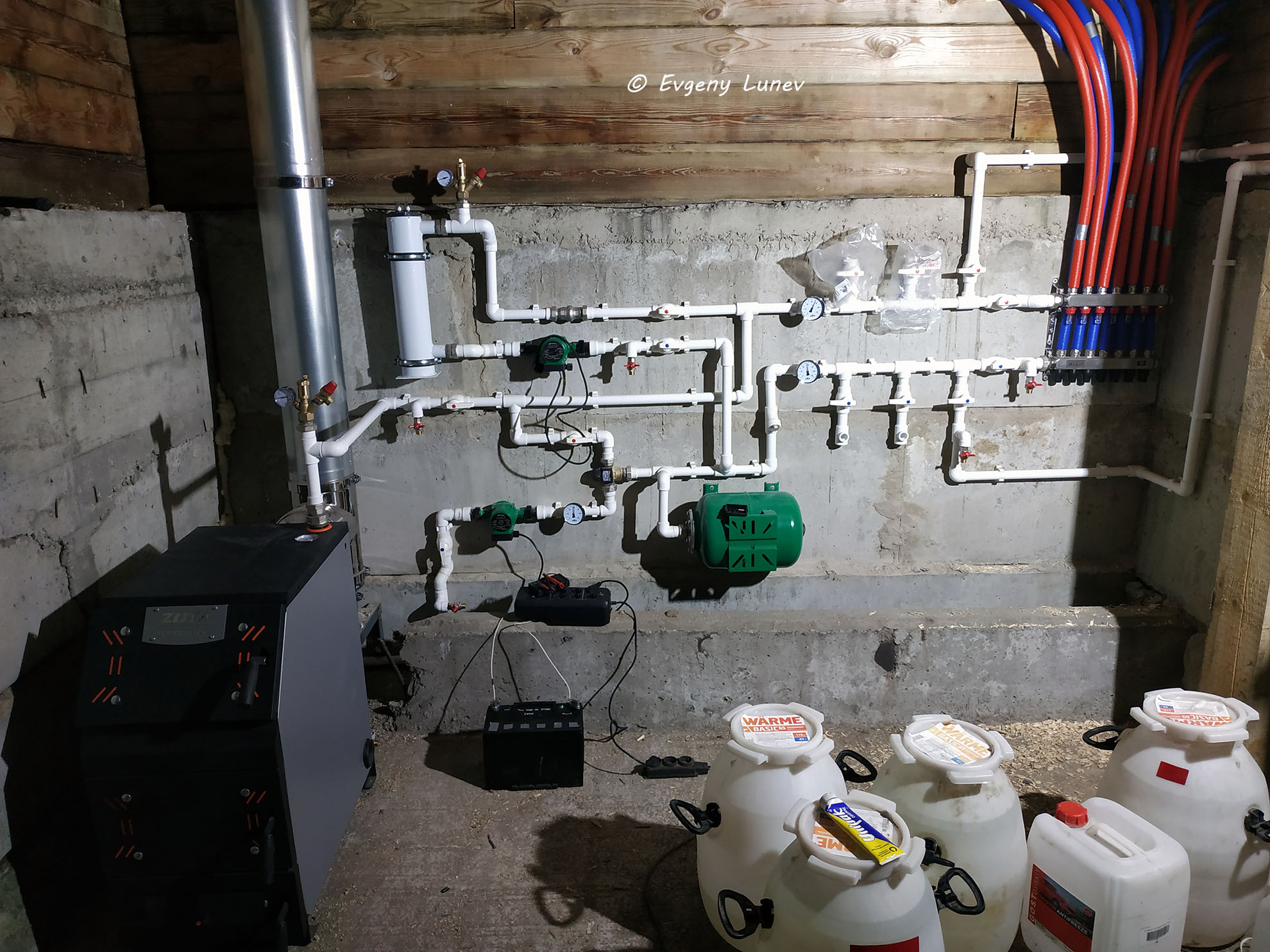

Узел был смонтирован на базе двух котлов. Основной - твердотопливный ZOTA, и резервный электрический котел с собственной автоматикой. Твердотопливный котел был обвязан с помощь трехходового клапана, для уменьшения образований конденсата. Обязательным элементов системы является бесперебойный блок питания циркуляционного насоса на случай внезапного отключения электроэнергии. |
 |
|

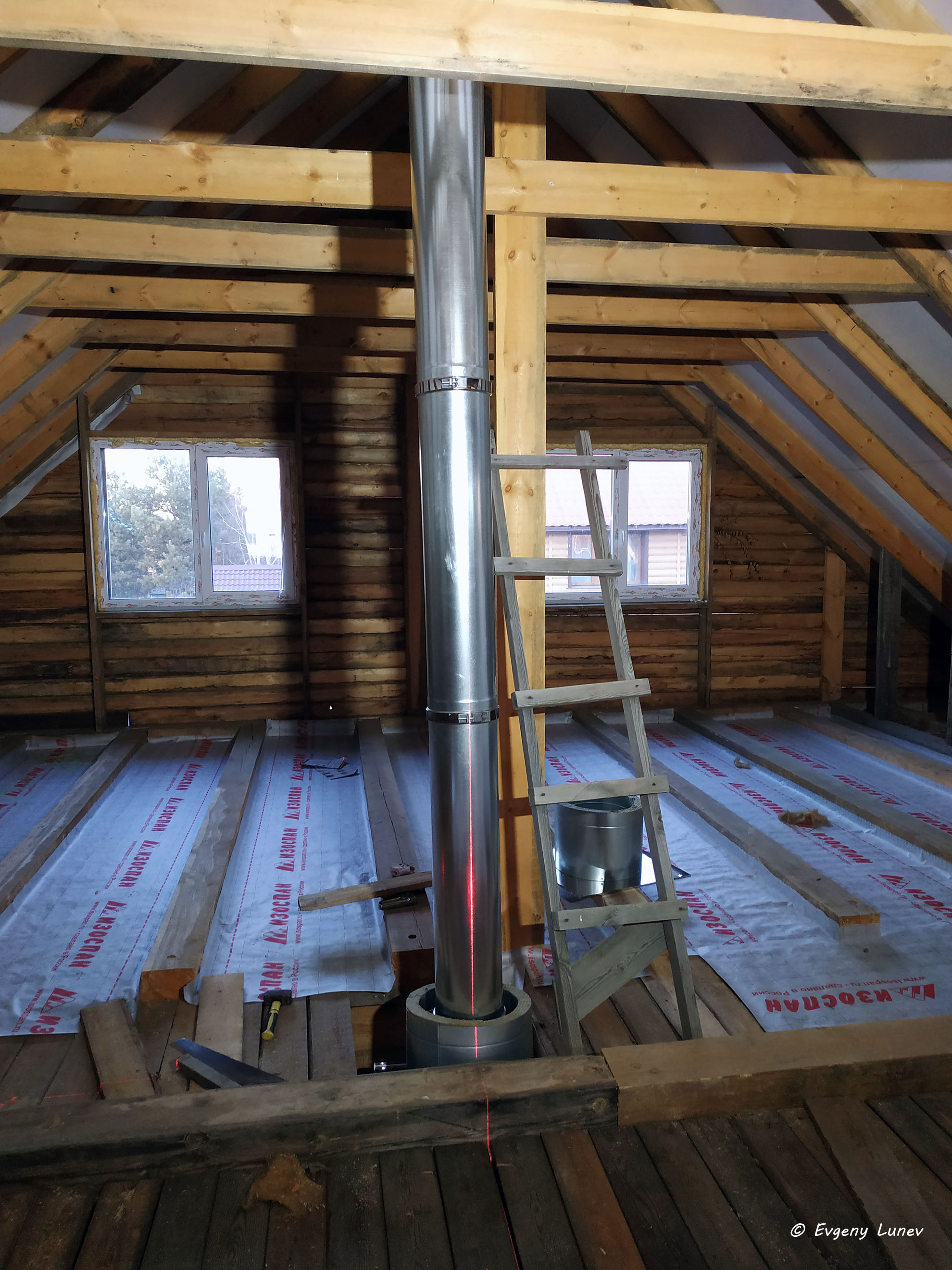

Ну и как же твердотопливный котёл без дымохода. На данном объекте мы монтировали фирму FERRUM. Очень качественный и надежный дымоход. Труба проходила через 3 перекрытия и крышу. Длина трубы составила 11 метров, чем обеспечила отличную тягу. |
 |
| Предлагаем посмотреть видео монтажа на этом объекте |
|
|
