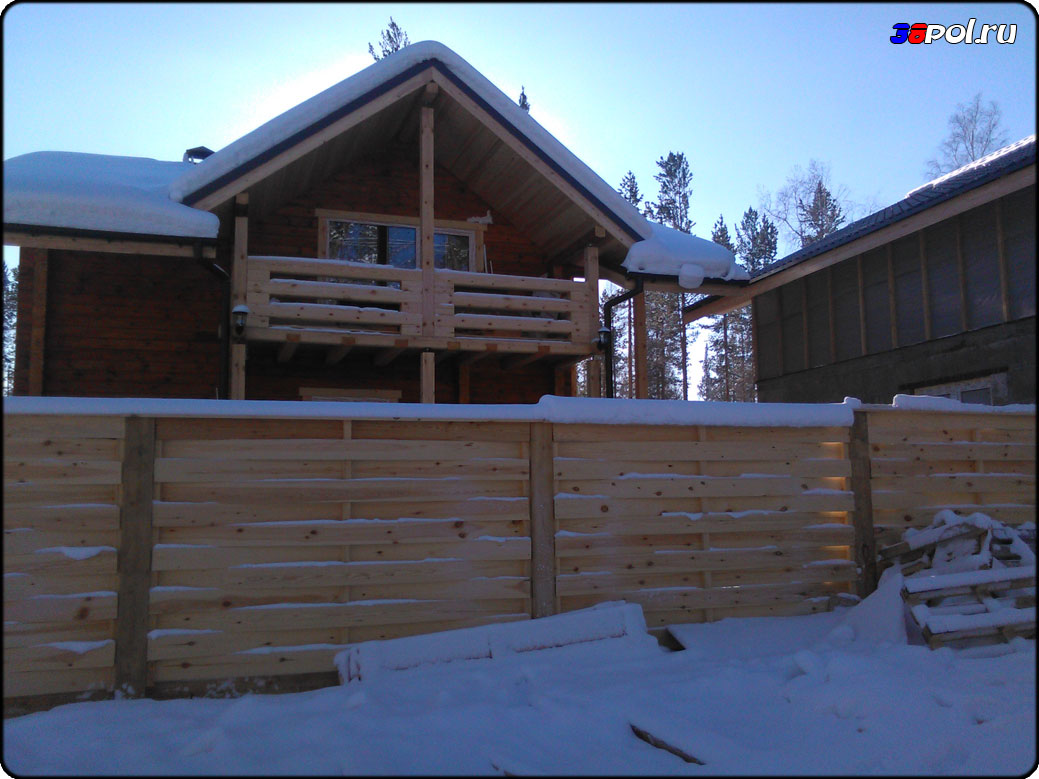

Пригород Иркутска, Голоустинский Тракт, 25 км, Эко Городок "Светлый Яр".
Деревянный дом 8 на 9 с терассой, полы первого этажа - бетонные.
Задача: сделать водяные тёплые полы с покомнатной автоматикой на первом этаже; провести разводку водоснабжения и канализации первого этажа (скрытые под стяжкой).
|
 |

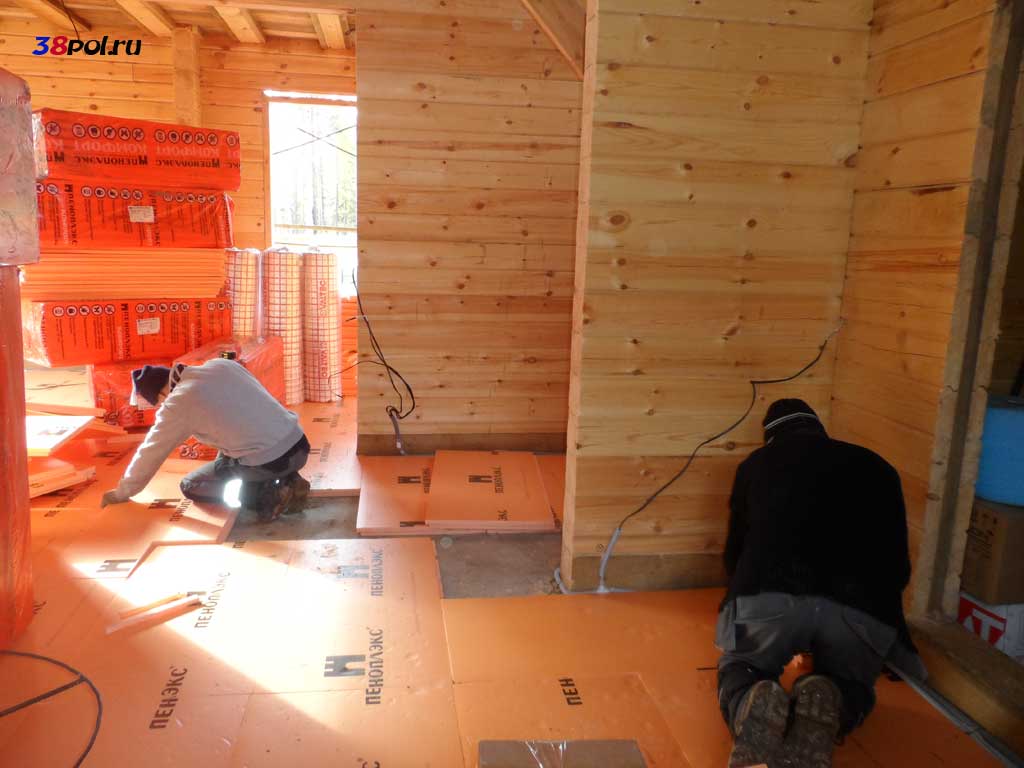

На данном объекте мы устанавливаем двойной слой теплоизоляции для скрытия разводок: электрики, водоснабжения, канализации и автоматики тёплого пола.
|
 |
После раскладки первого слоя теплоизоляции мы производим монтаж водоснабжения и канализации.
|
 |

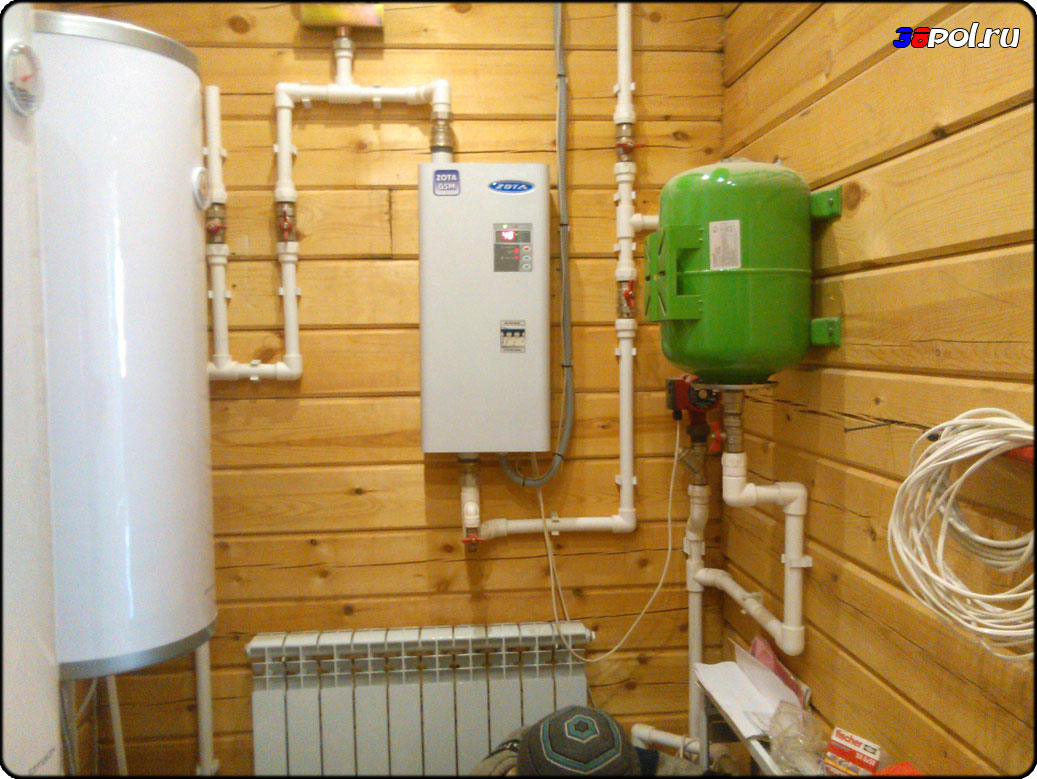

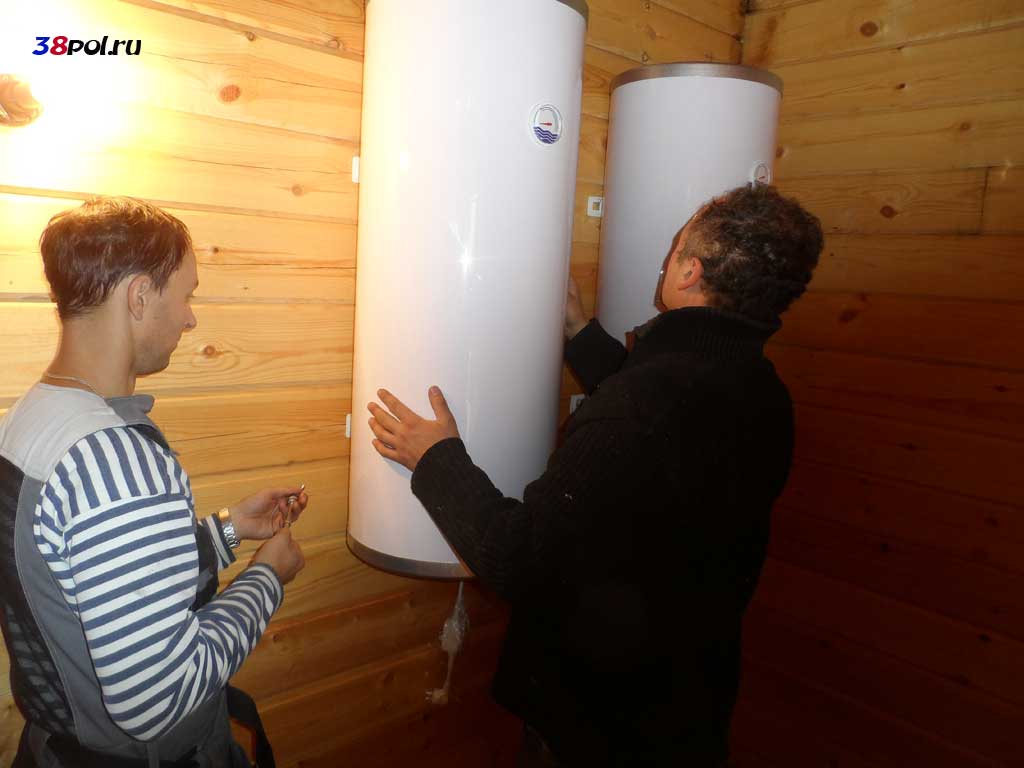

Горячее водоснабжение на данном объекте будут обеспечивать два водонагревателя марки OTGON ёмкостью 100 литров каждый.
|
 |
Первоначальный монтаж коллектора тёплого пола с насосно-смесительным узлом (так как помимо электрического, будет в будущем смонтирован и твердотовливный котёл) и циркуляционным насосом GRUNDFOS.
Монтаж коммутатора автоматики и сервоприводов в шкафу коллектора тёплого пола будет выполнен на более позднем этапе работ.
|
 |

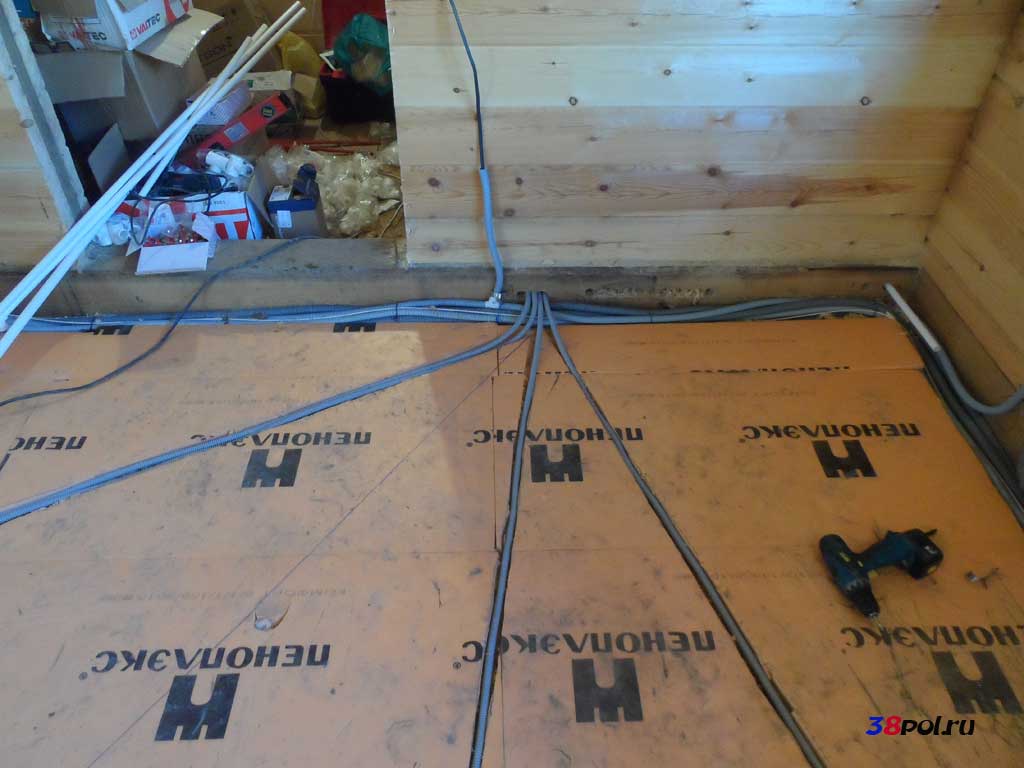

Прокладка электрики тёплого пола (от термостатов до коммутатора).
|
 |
Прокладка трубы горячего и холодного водоснабжения и монтаж конечных точек водопотребления.
|
 |
Вся электрика скрывается под вторым слоем теплоизоляции.
|
 |

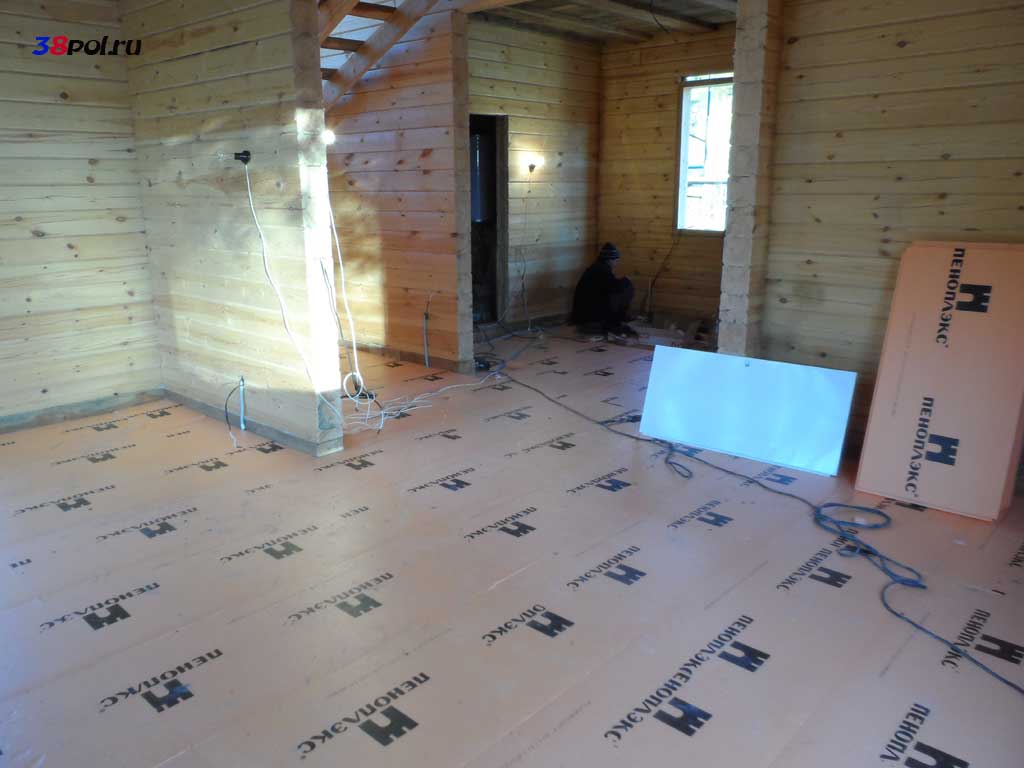

Второй слой экструдированного пенополистирола разложен. |
 |
Этап монтажа отражающей подложки.
|
 |

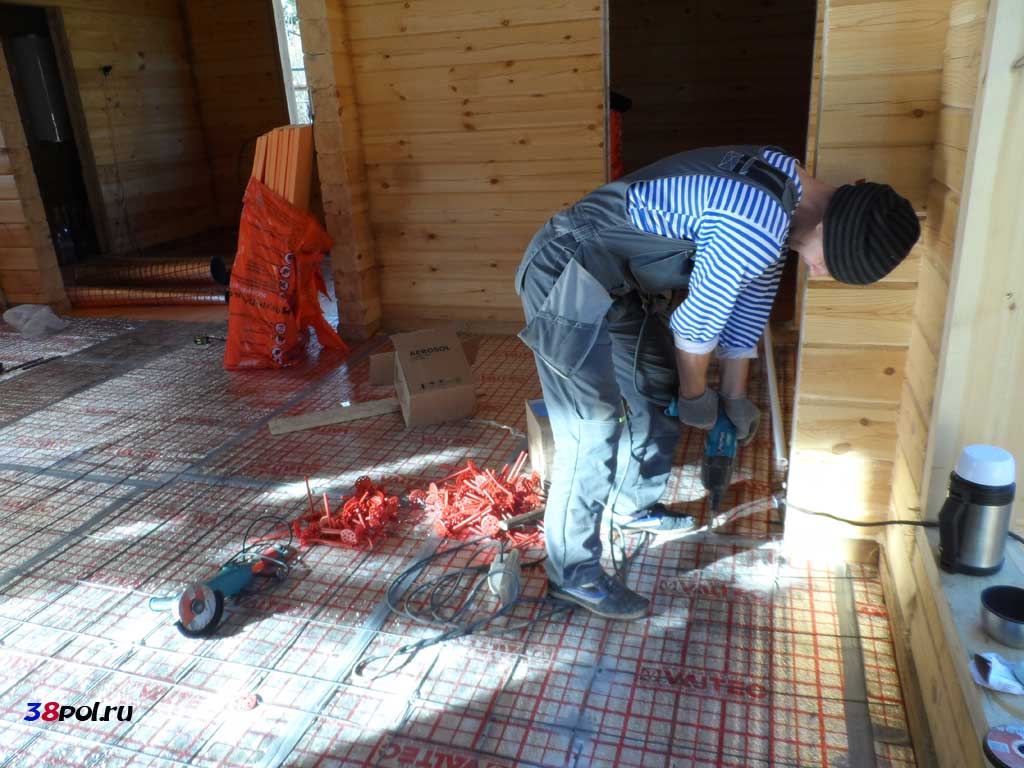

Крепим сетку для крепежа трубы тёплого пола.
|
 |
Работа эта несложная, но времязатратная.
|
 |

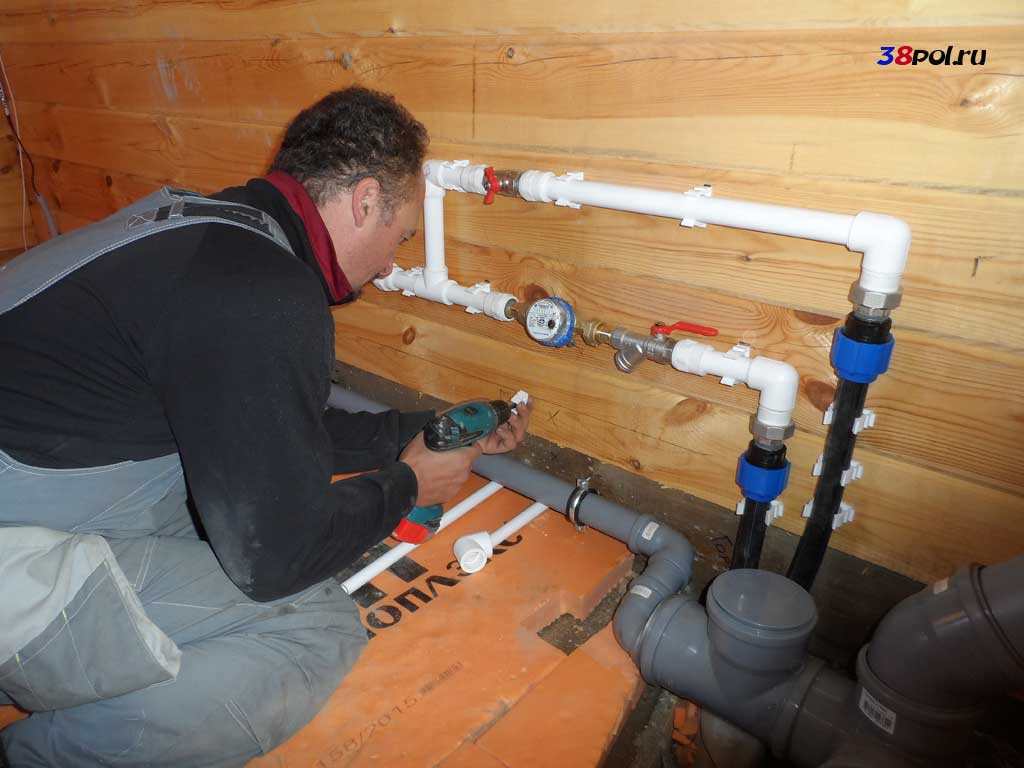

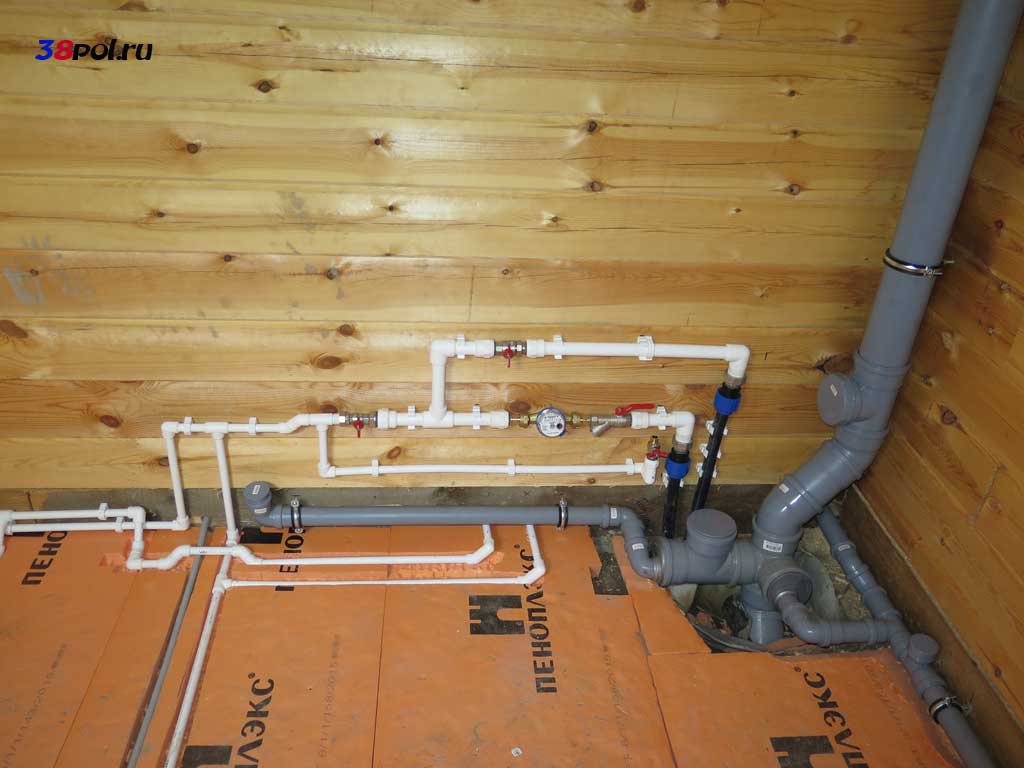

Производим монтаж ввода в дом водоснабжения и канализации с выходом на 2й этаж и гараж. |
 |
Всё водоснабжение с канализацией смонтированы!
|
 |

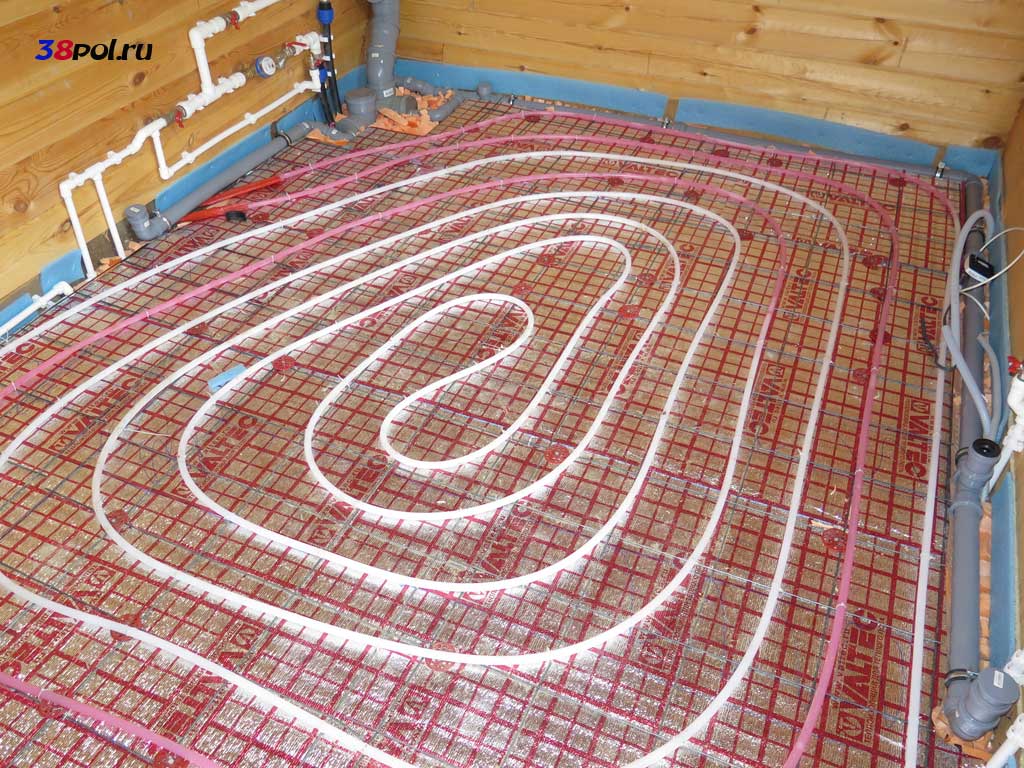

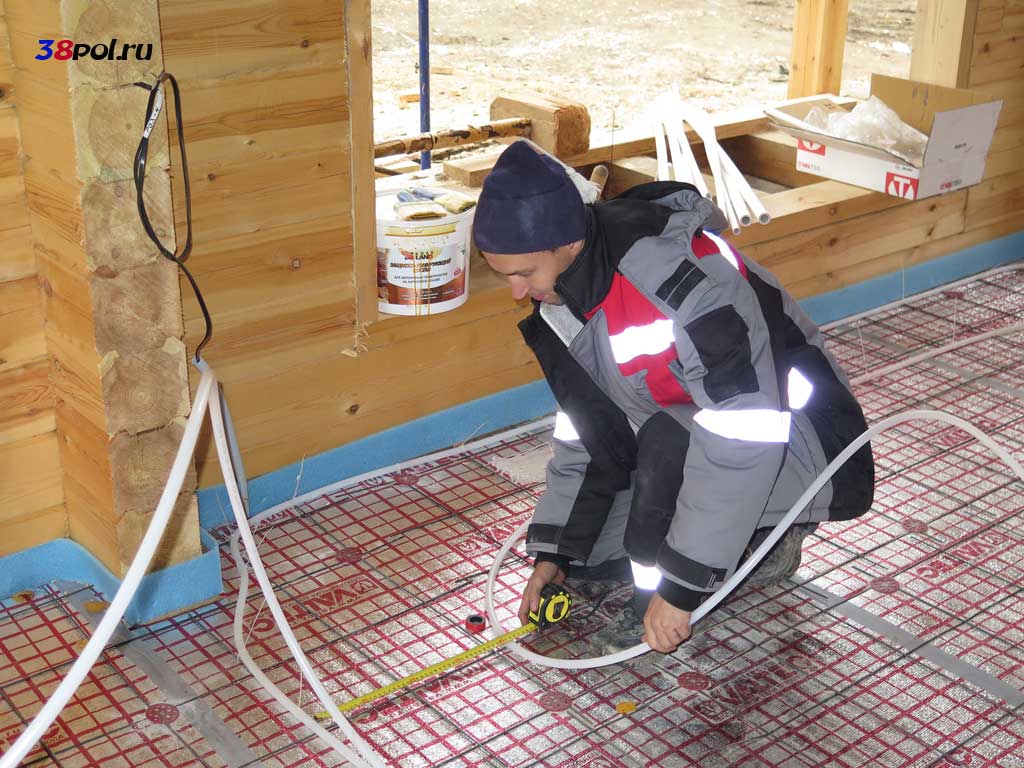

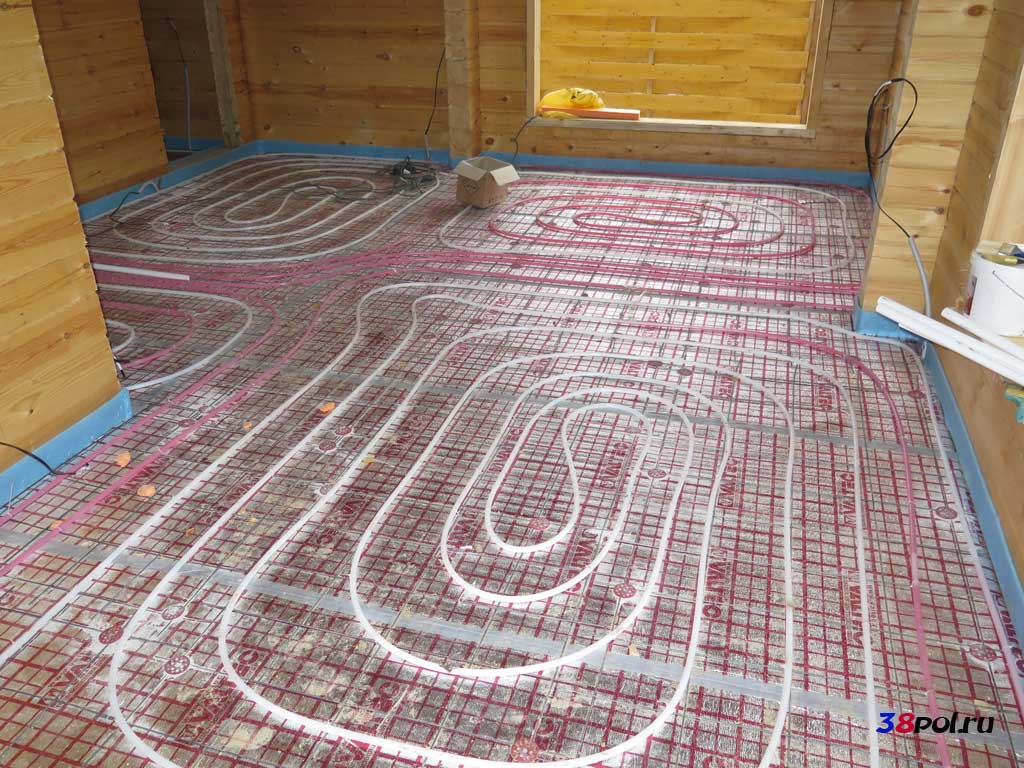

Приступаем к основному этапу создания системы отопления - раскладки трубы для тёплого пола.
|
 |

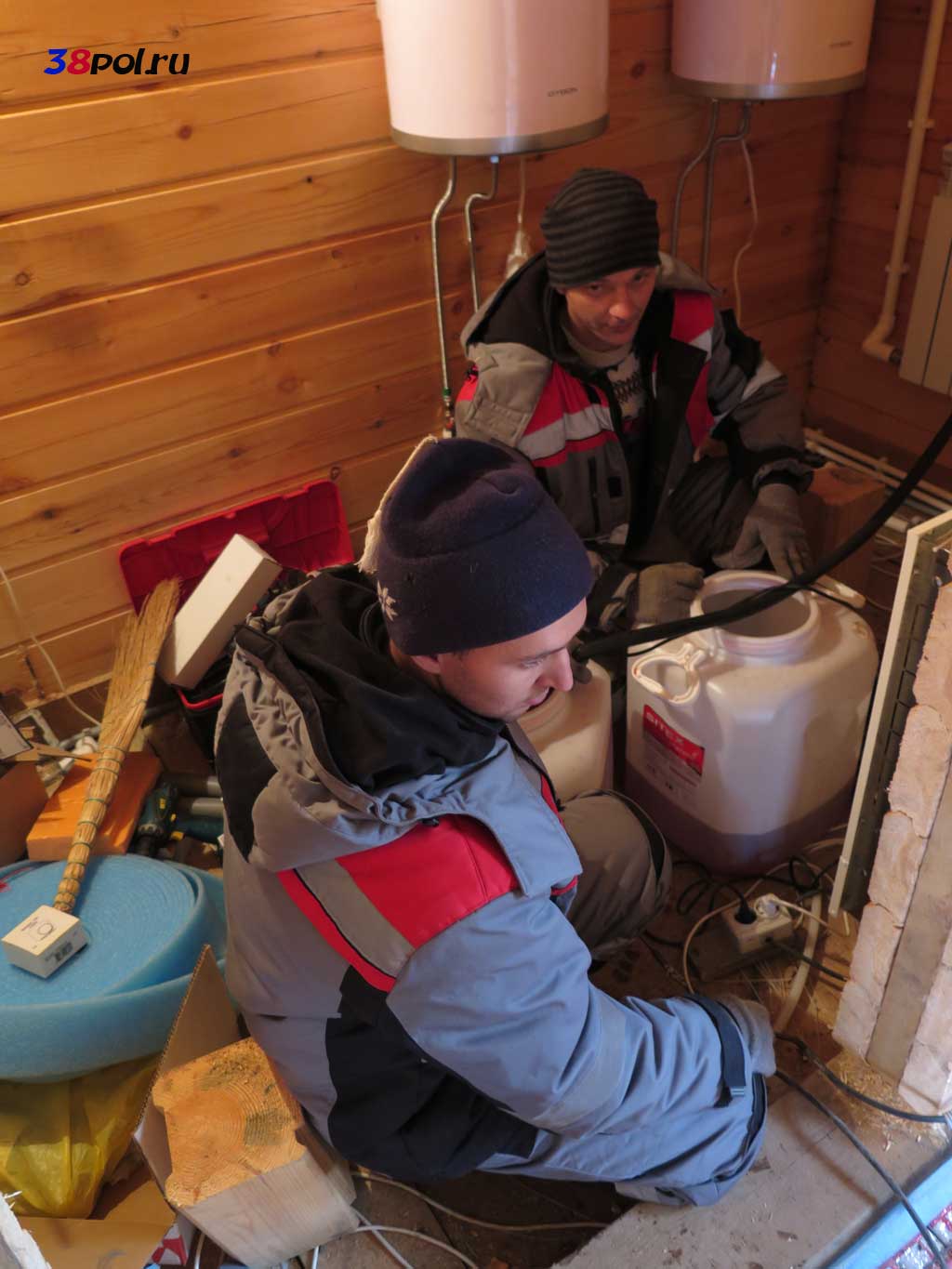

Система отопления полностью собрана и мы производим заполнение системы незамерзающей жидкостью.
|
 |
Постепенно труба заполняется теплоносителем.
|
 |
Заключительный этап работ - монтаж автоматики тёплых полов.
Автоматика состоит из следующих элементов:
1) Термостаты для покомнатной регулировки температуры (в нашем случае с замером температуры наружнего воздуха в помещении).
2) Коммутатора на 220 В. В нашем случае он требуется, т.к. одно из наших помещений обогревается 3я ветками тёплого пола.
3) Сервоприводов на коллектор. Несмотря на мудрёное название, это очень простой прибор, который проще было бы называть его настоящим именем - Пружинный Привод. Принцип действия его элементарен - при замыкании цепи эл. тока он открывает ветку, при размыкании - закрывает.
|
 |

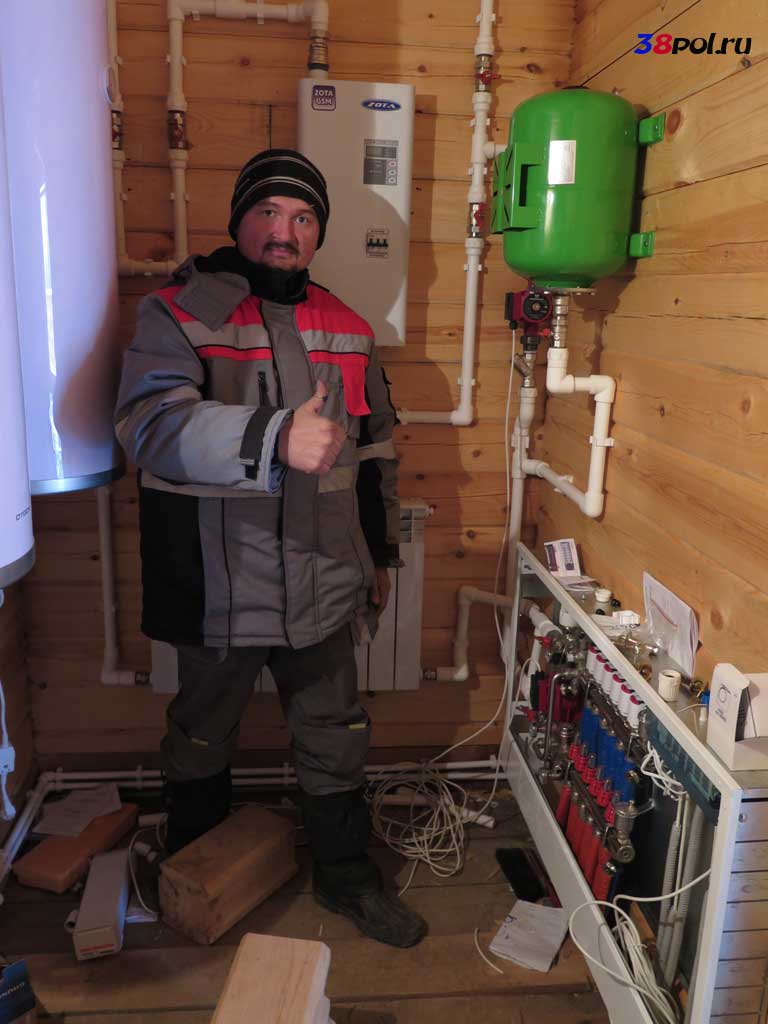

Монтаж узла отопления завершён!
Т.к. наша система отопления снабжена автоматикой и насосно-смесительным узлом, то коллектор тёплого пола мы в обязательном порядке снабжаем перемычкой. Делается это потому, что сразу два элемента нашей системы могут перекрыть циркуляцию теплоносителя в трубах:
1) Сервопривода;
2) Термостатическая головка насосно-смесительного узла.

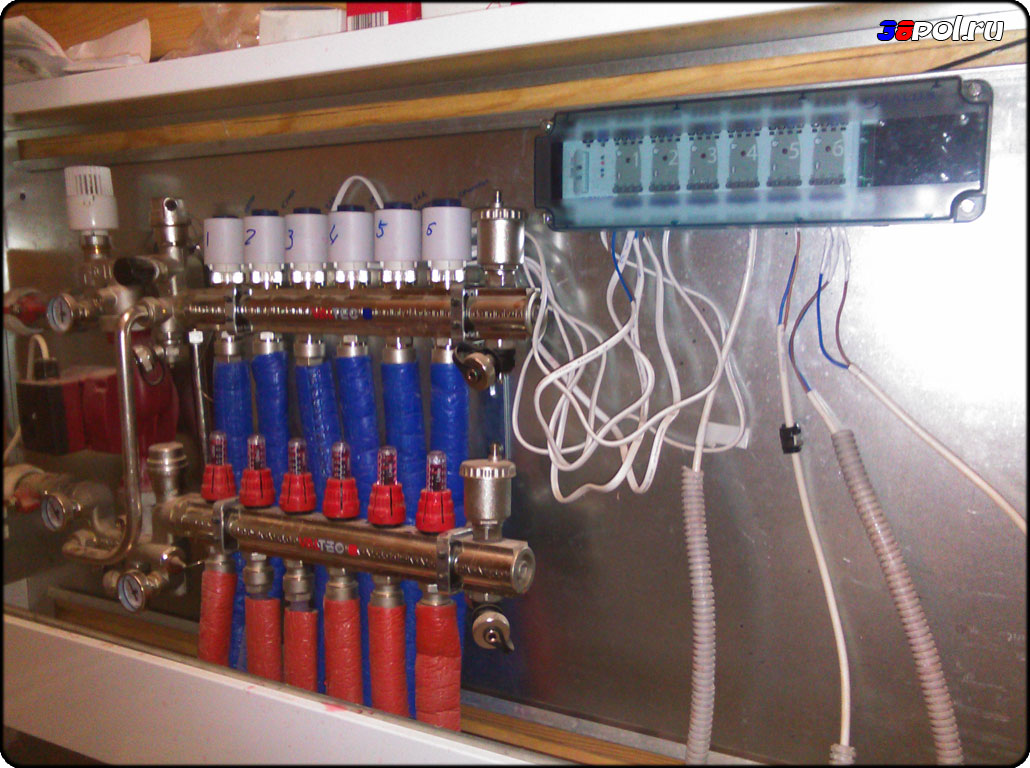

P.S. На фото Вы можете видеть смонтированный в шкафу тёплого пола коммутатор и сервопривода на коллекторе.
|
 |
Фрагмент запуска системы отопления - зима на подходе, поэтому заполнение системы теплоносителем (как и в целом проведение всех работ) происходит при далёких от комфортных условиях:)
|
 |
Система запущена! |
 |
На улице февраль месяц нового 2016 года.
|
 |
Отделка сделана и в доме тепло и уютно. Поэтому настало время подключить автоматику на тёплые полы.
|
 |

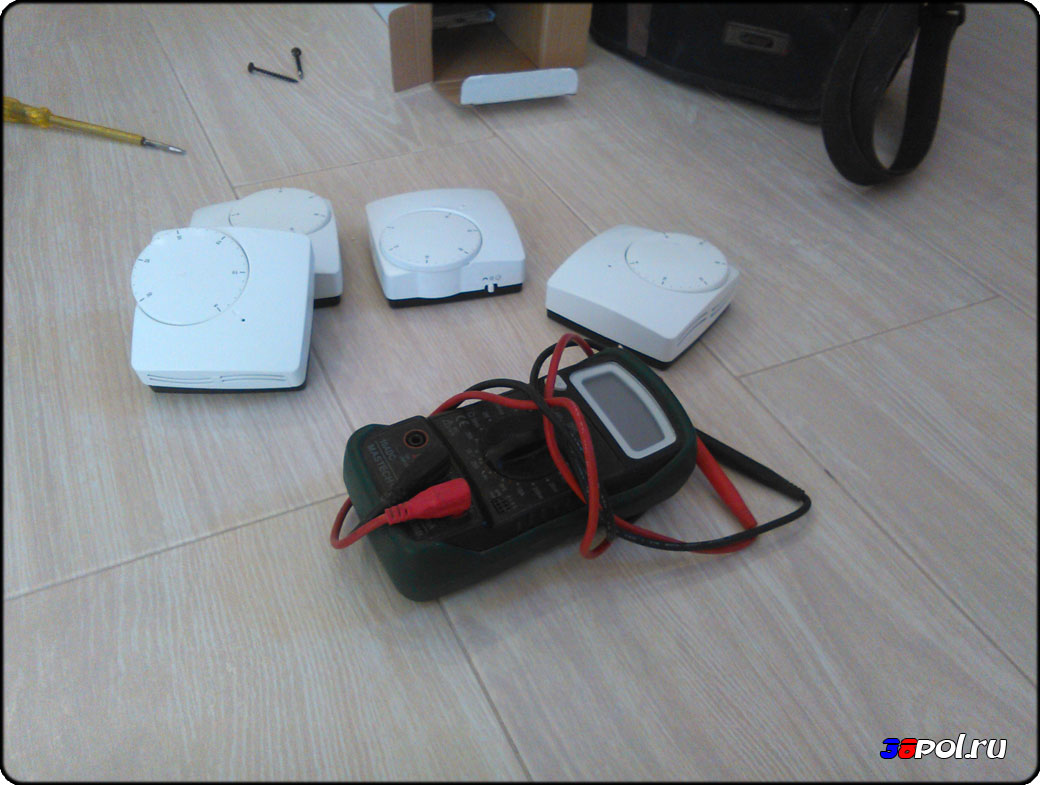

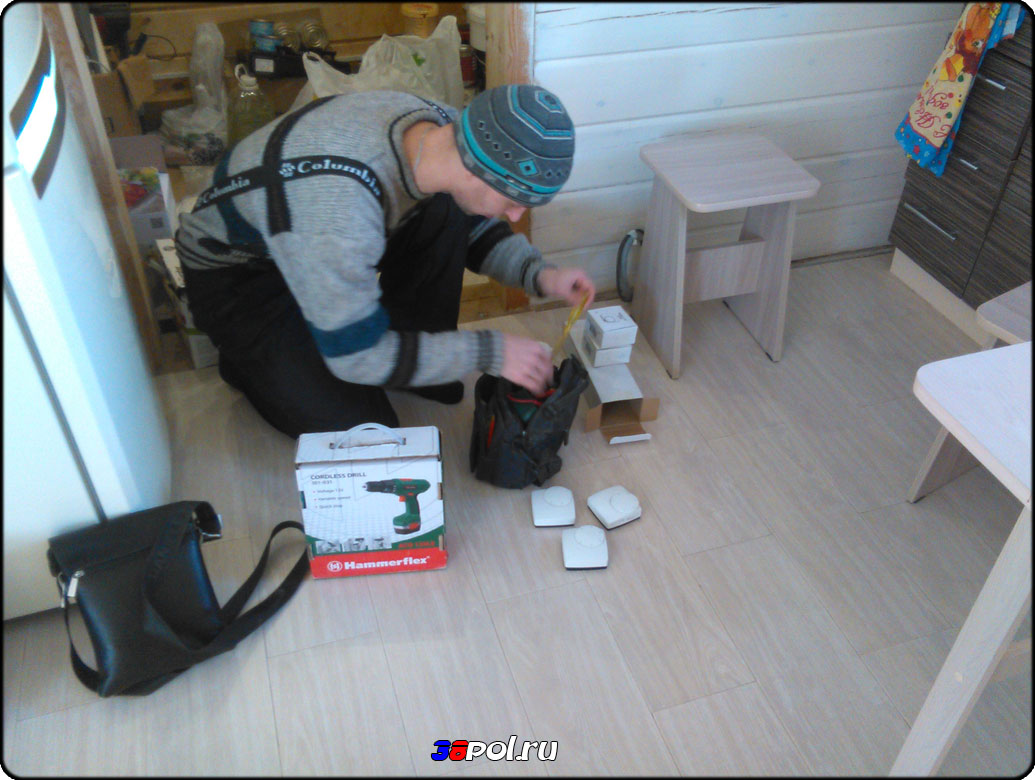

На данном этапе эта работа состоит из подключения термостатов и соединением их с сервоприводами коллекторной группы тёплого пола. |
 |

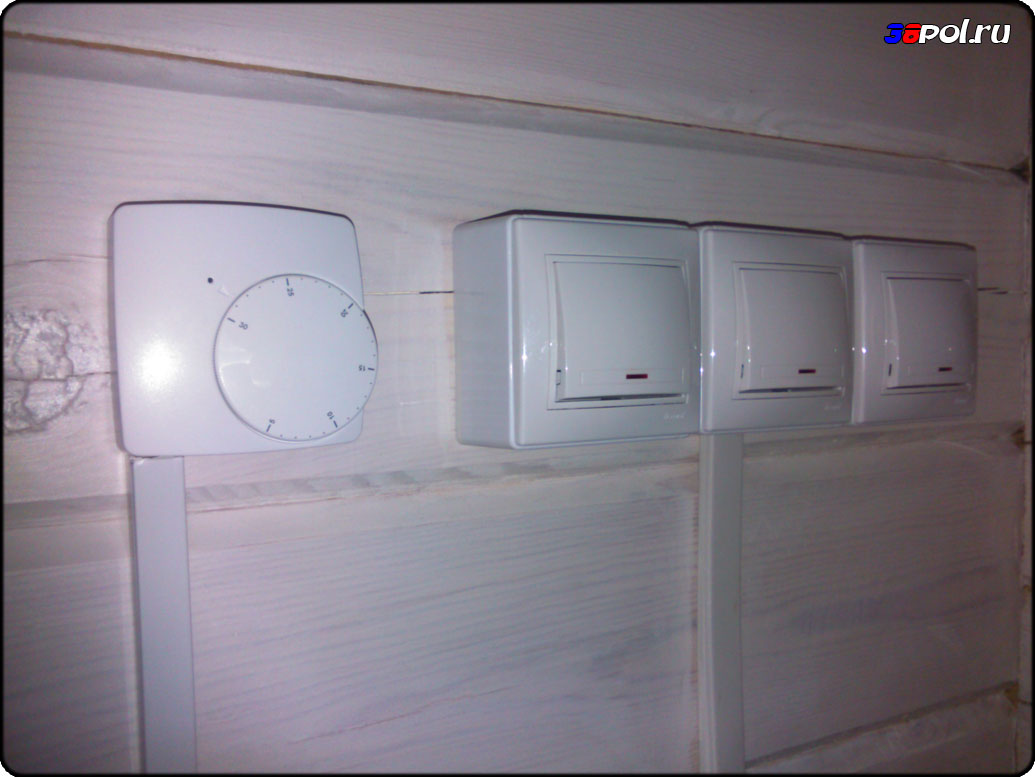

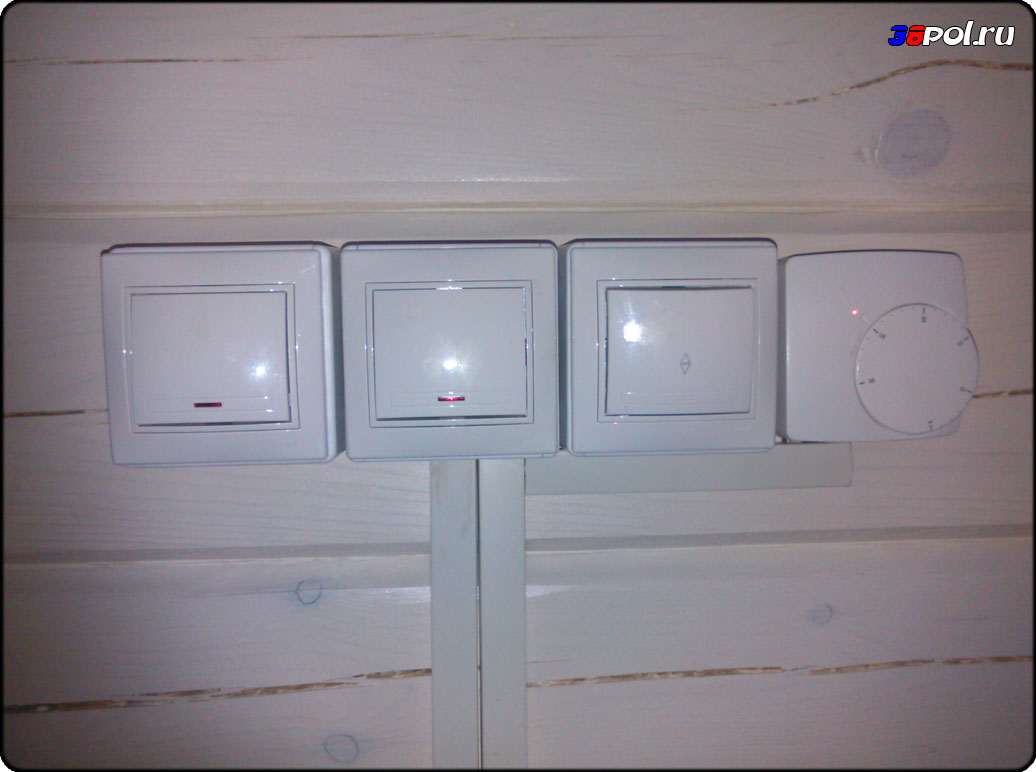

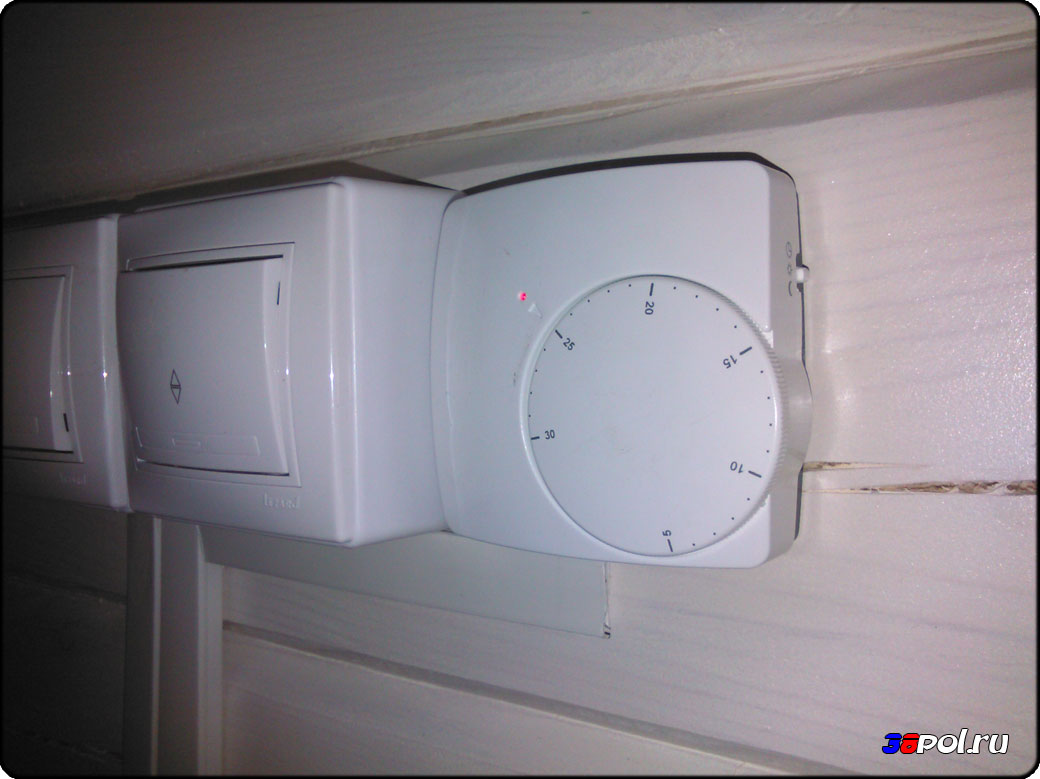

Термостаты органично встраиваем в один ряд с выключателями или розетками, чтобы сохранялась видимая гармония. |
 |
Тоже в другом помещении. |
 |
И ещё в двух:)
Итого мы обеспечиваем контролем температуры четыре тепловые зоны.
|
 |
Последний этап:
Установленные сервопривода мы соединяем с термостатами в коллекторном шкафу.
|
 |
Работа на данном объекте завершена.
|
