Посёлок Западный, Ново-Ленино.

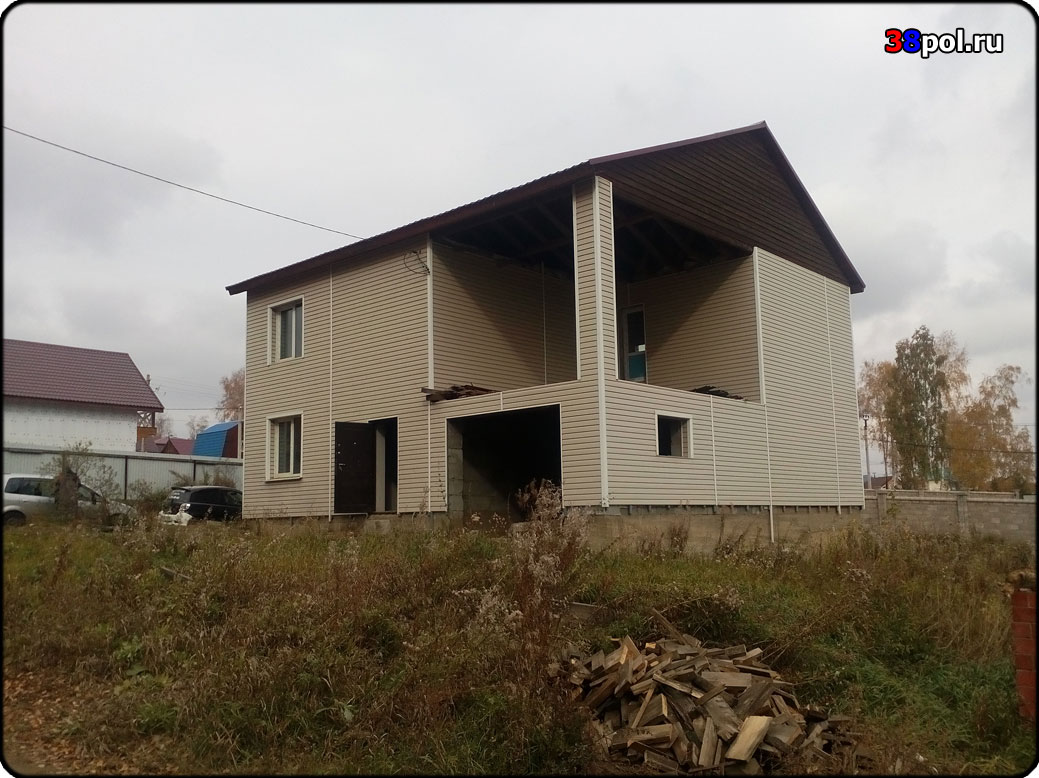

Вот в таком красивом доме площадью 180 м2 мы будем создавать комбинированную систему отопления на твердотопливном котле с дымоходом.
Первый этаж - тёплый пол, второй - радиаторы. Котёл твердотопливный с дополнительным ТЭНом в 9 кВт.
Дымоход на основе сэндвич-труб марки FERRUM.
|
 |

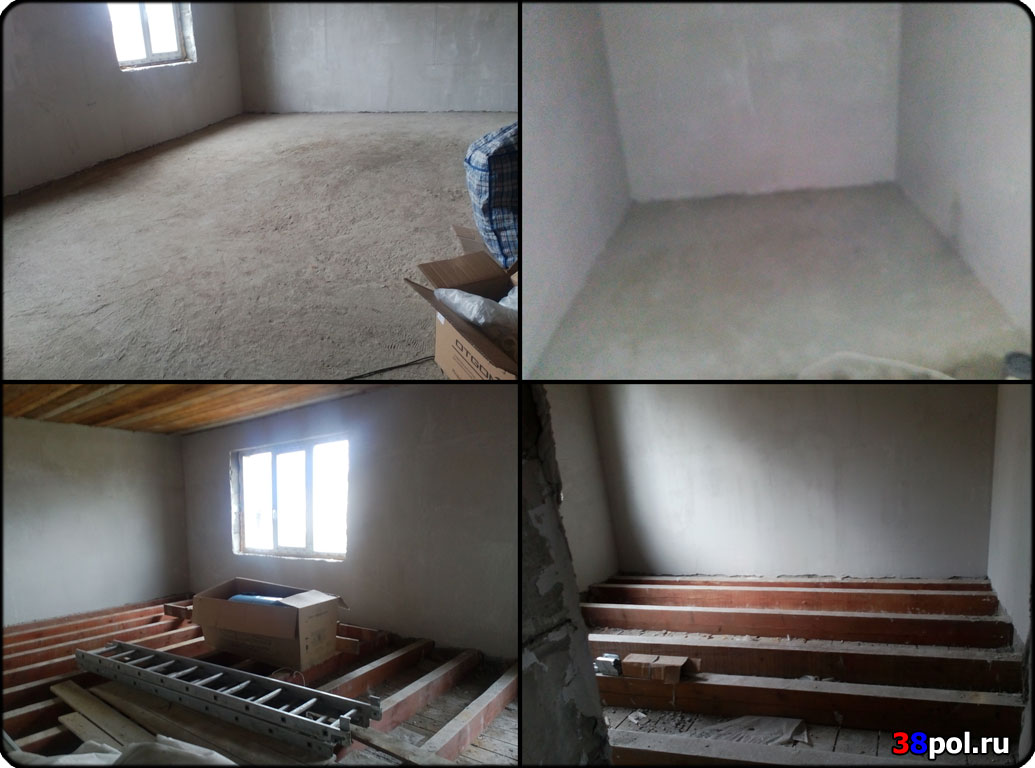

Так выглядит фронт работ в начале: бетонная плита основания первого этажа и черновой пол второго этажа.
|
 |
Первым делом после скручивания и герметизации соединений мы навешиваем радиаторы (марки OTGON r500) и ...
|
 |

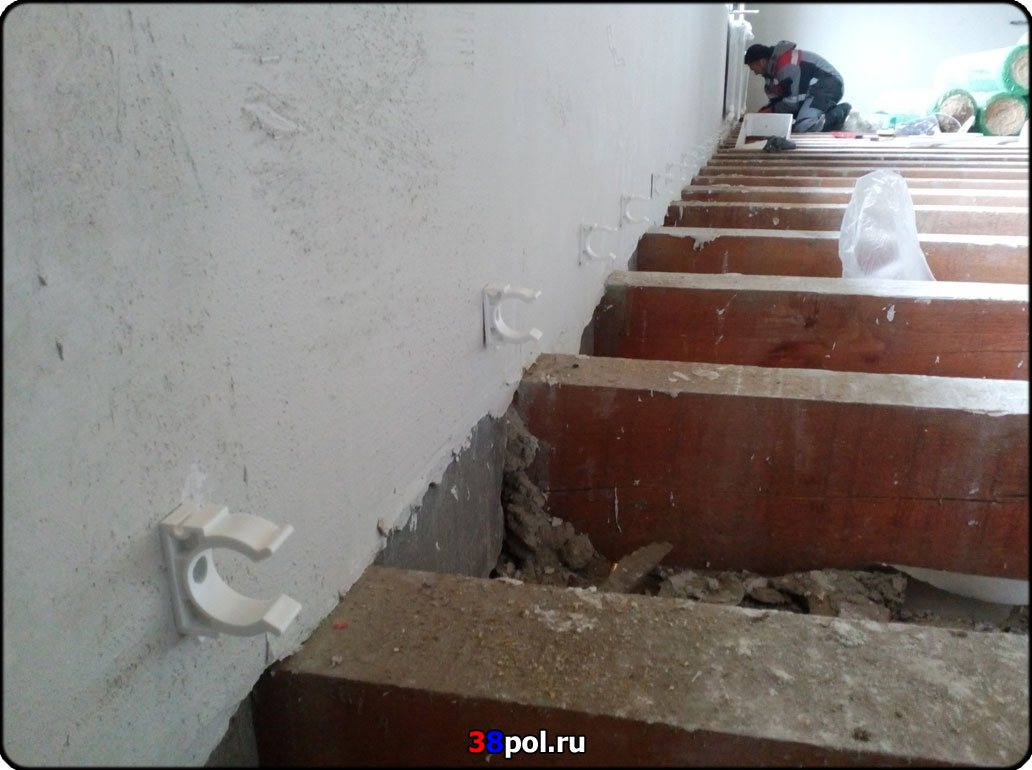

... опоры (клики) под трубы магистрали второго этажа.
|
 |

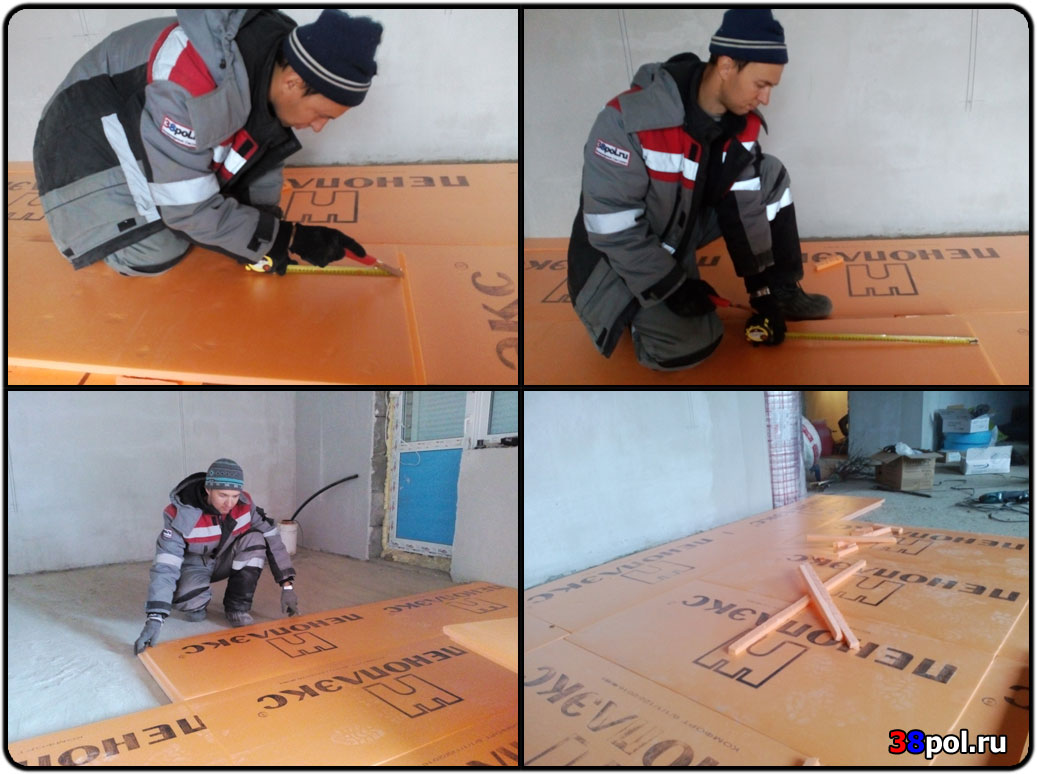

Теперь перенесёмся на первый этаж: монтаж теплоизоляции в самом разгаре:)
|
 |

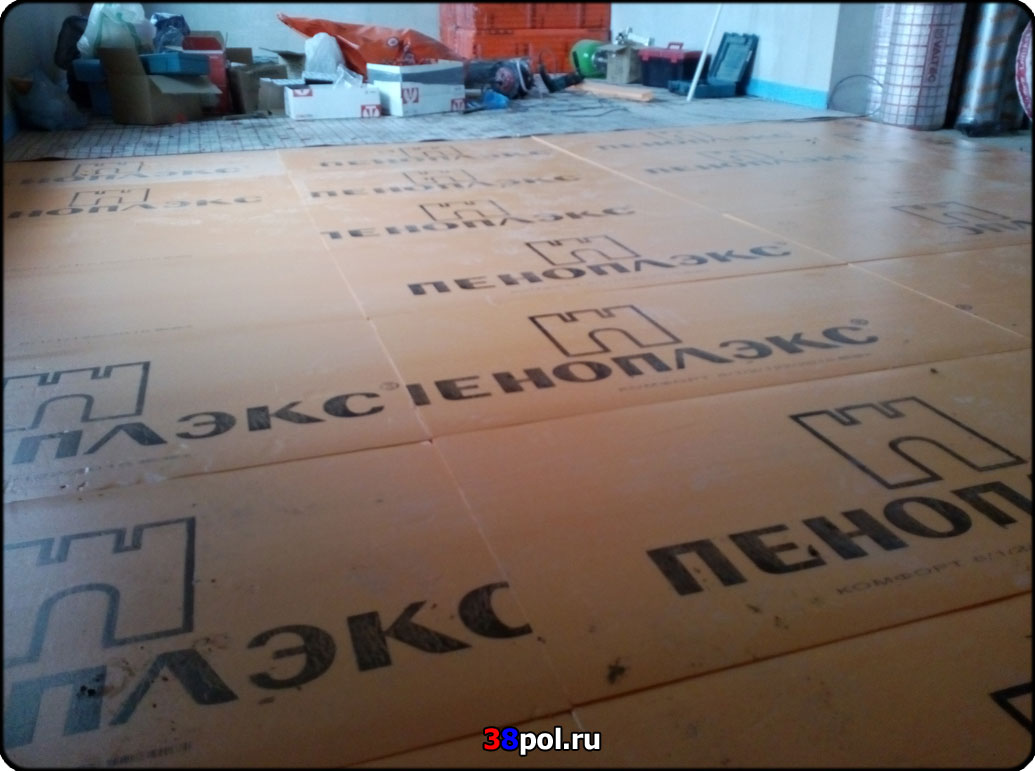

Теплоизоляция разложена.
|
 |
Монтируем отражающую (и одновременно гидроизолирующую) подложку, а также по всему периметру дома крепим демпферную ленту.
|
 |

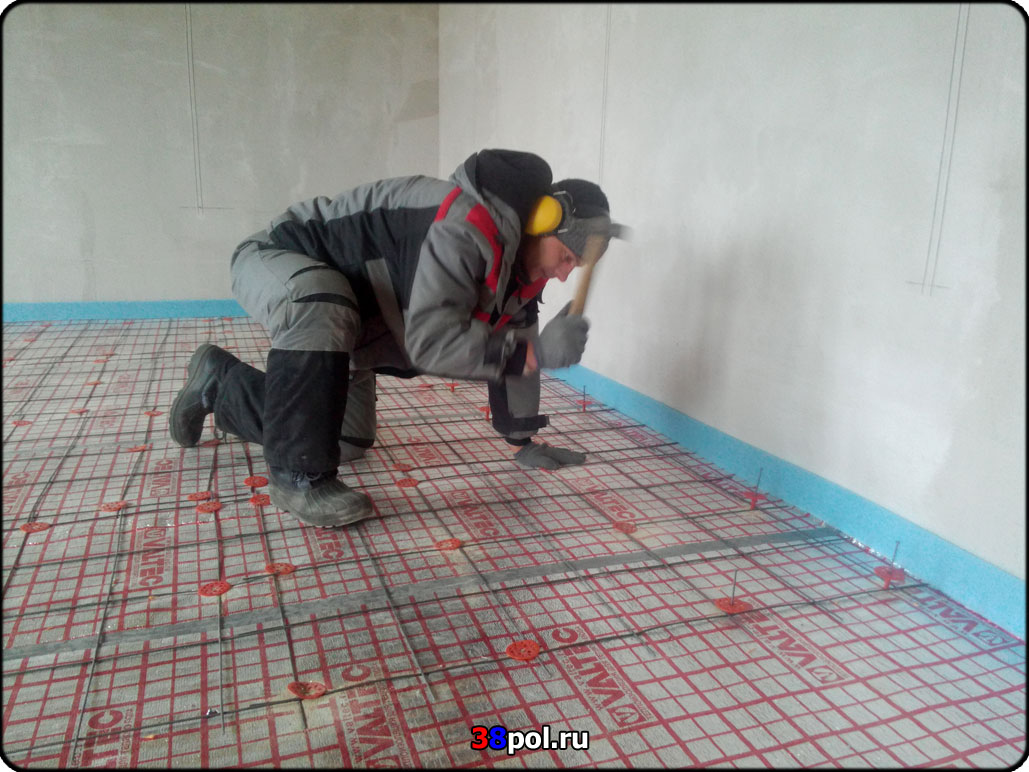

Крепим сетку для крепления трубы под водяные полы.
|
 |

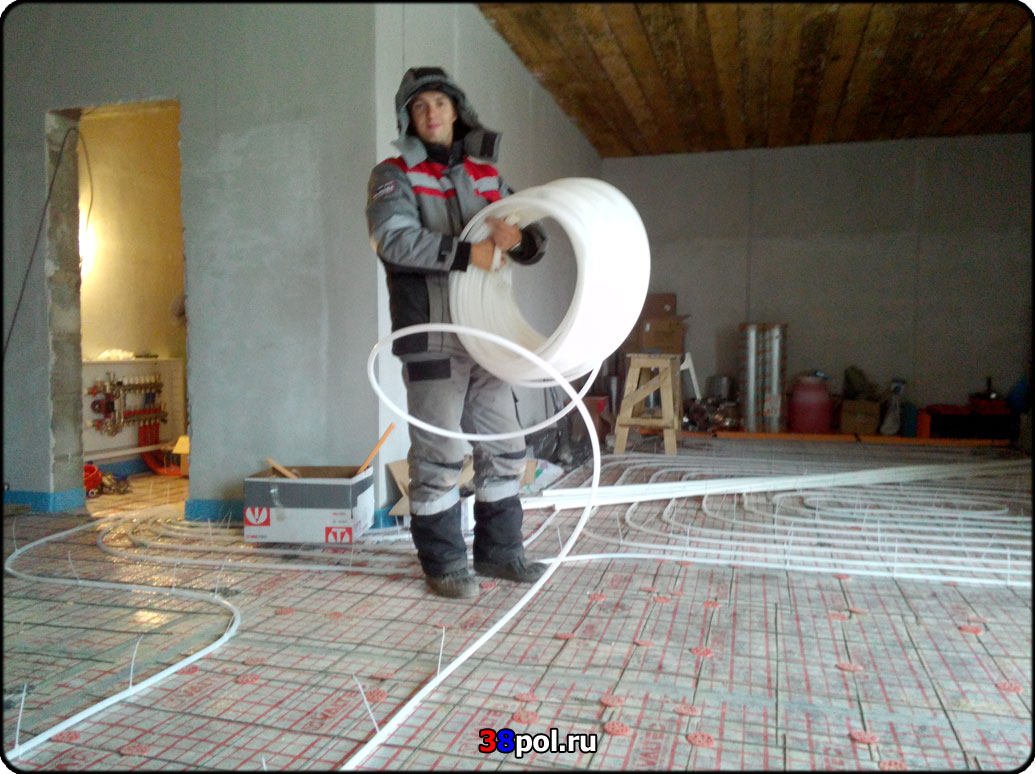

А теперь самое интересное! Раскладка трубы тёплого пола:)
|
 |
И ещё немного:)
|
 |

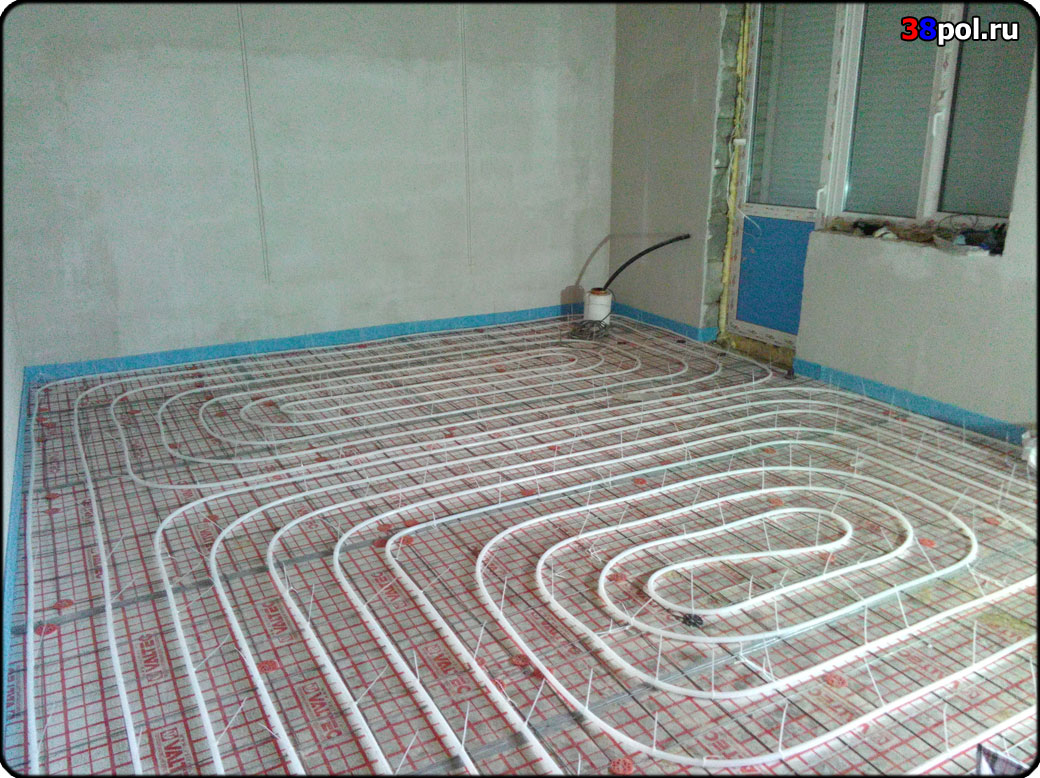

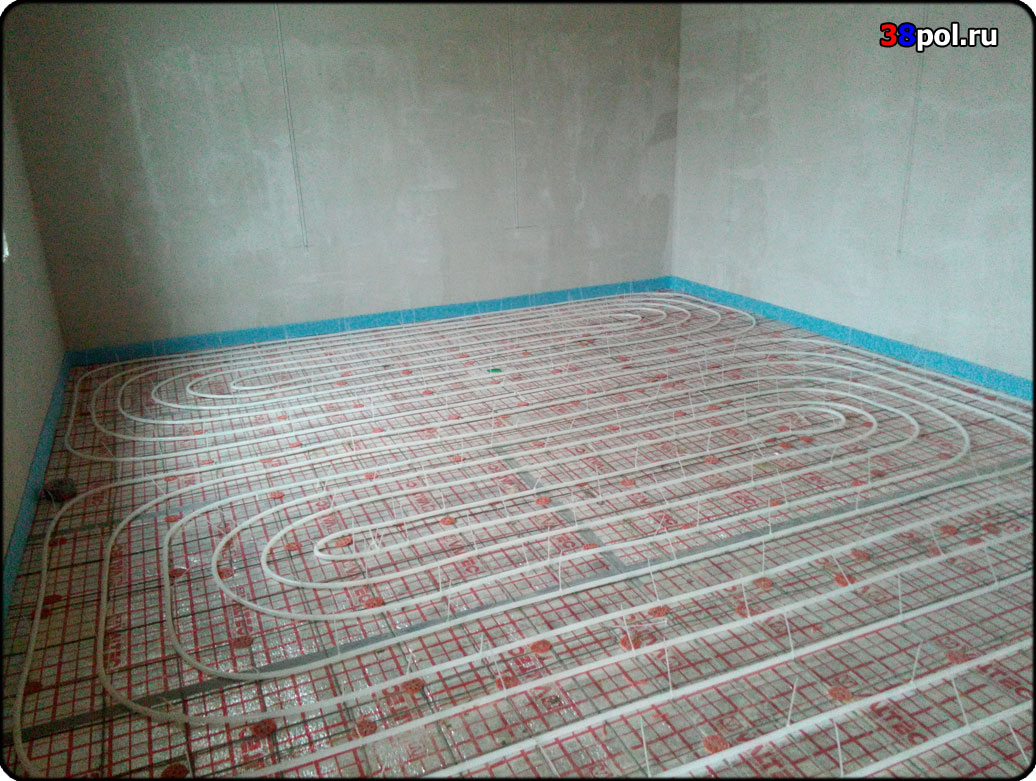

Тёплые полы готовы!
|
 |
И с другого ракурса посмотрим на водяные полы:)
|
 |

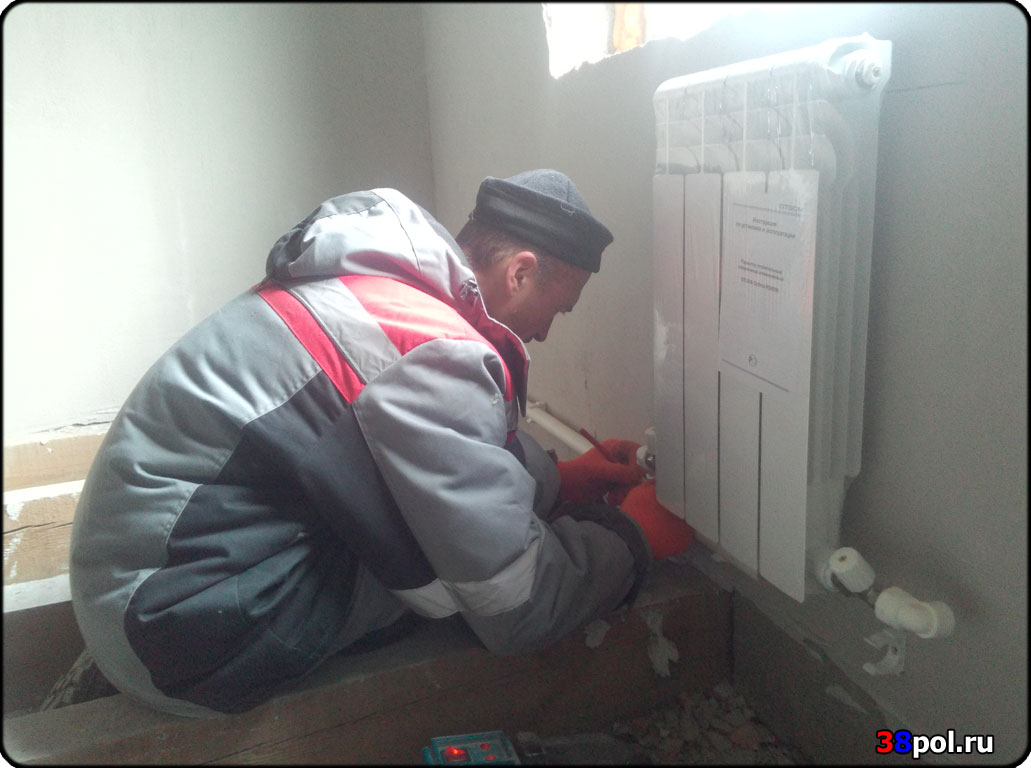

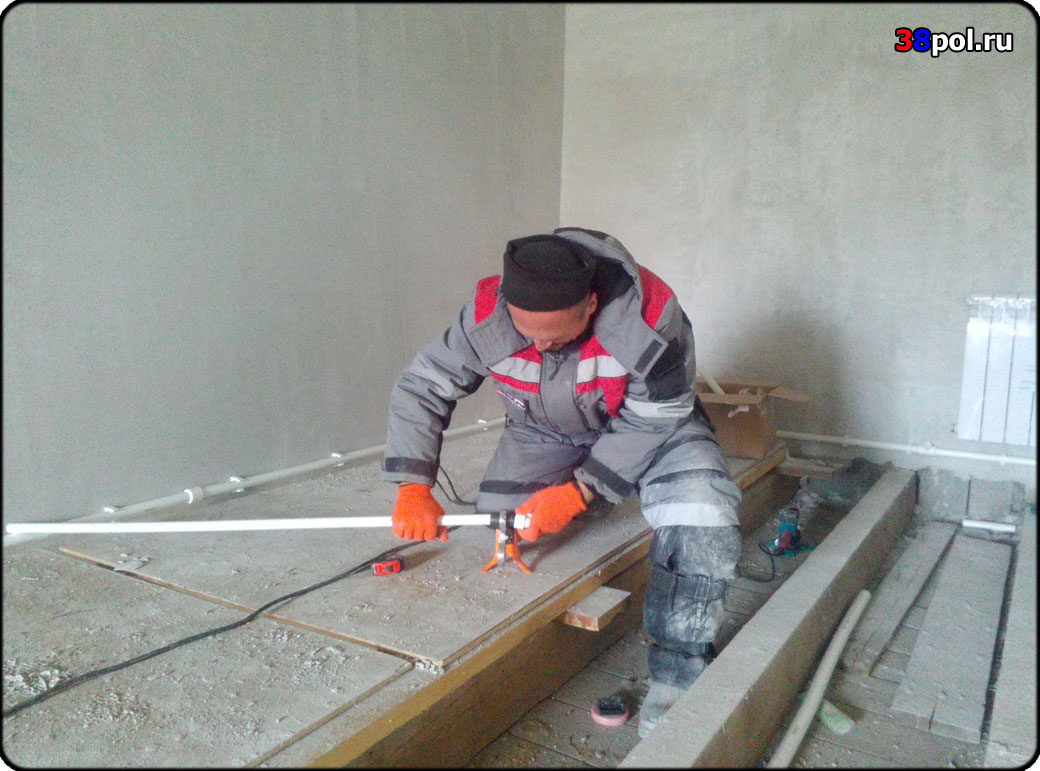

Теперь вернёмся во времени чуть-чуть назад. На втором этаже кипит работа по обвязке радиаторов и труб.
|
 |
Так это выглядит в детялях, а так ...
|
 |

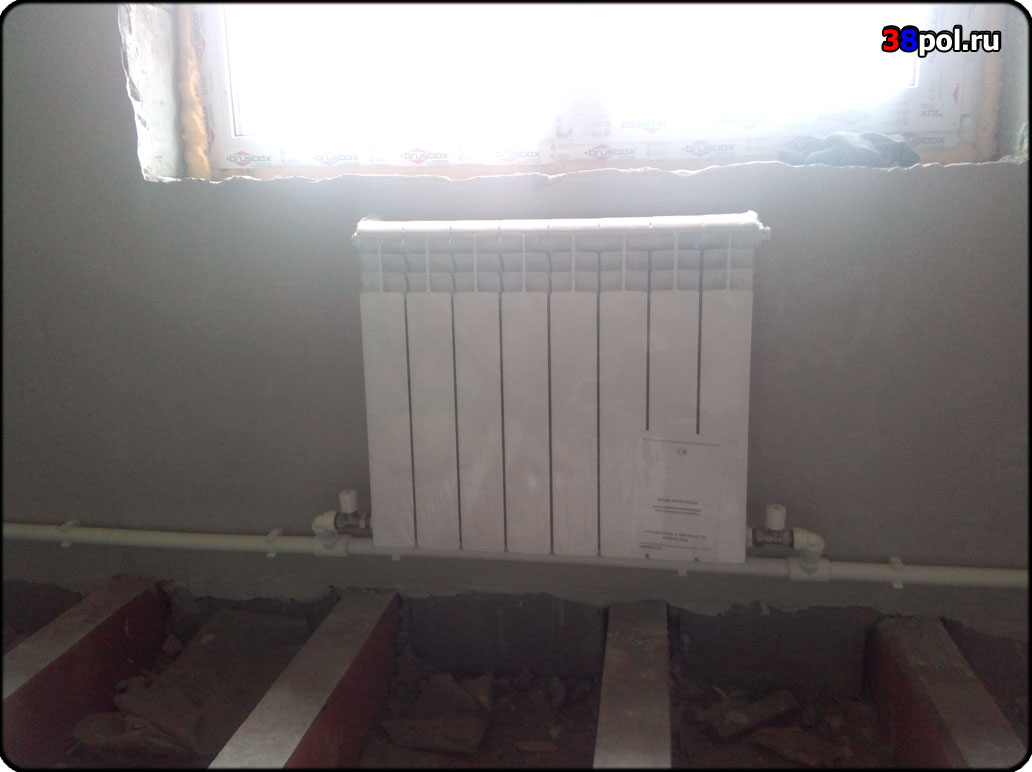

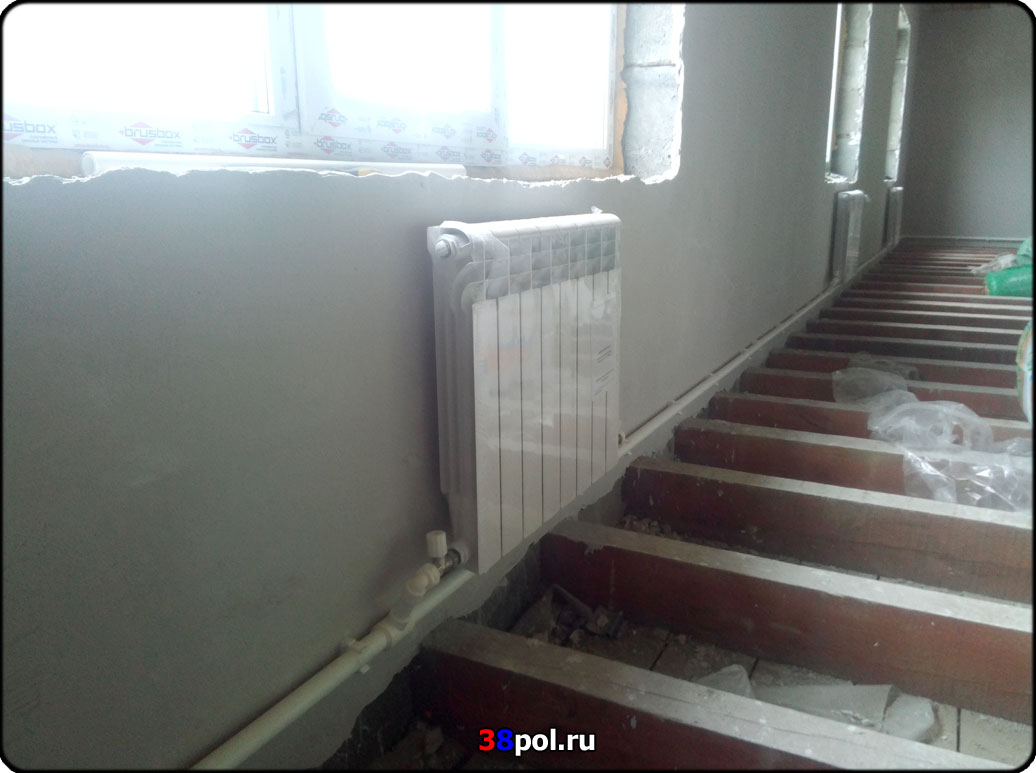

... выглядит результат работ:)
Благодаря наличию запорно-регулировочной арматуры на каждом радиаторе, при необходимости, замена радиаторов и их профилактика будут выполнены, не затрагивая отопление дома в целом.
|
 |

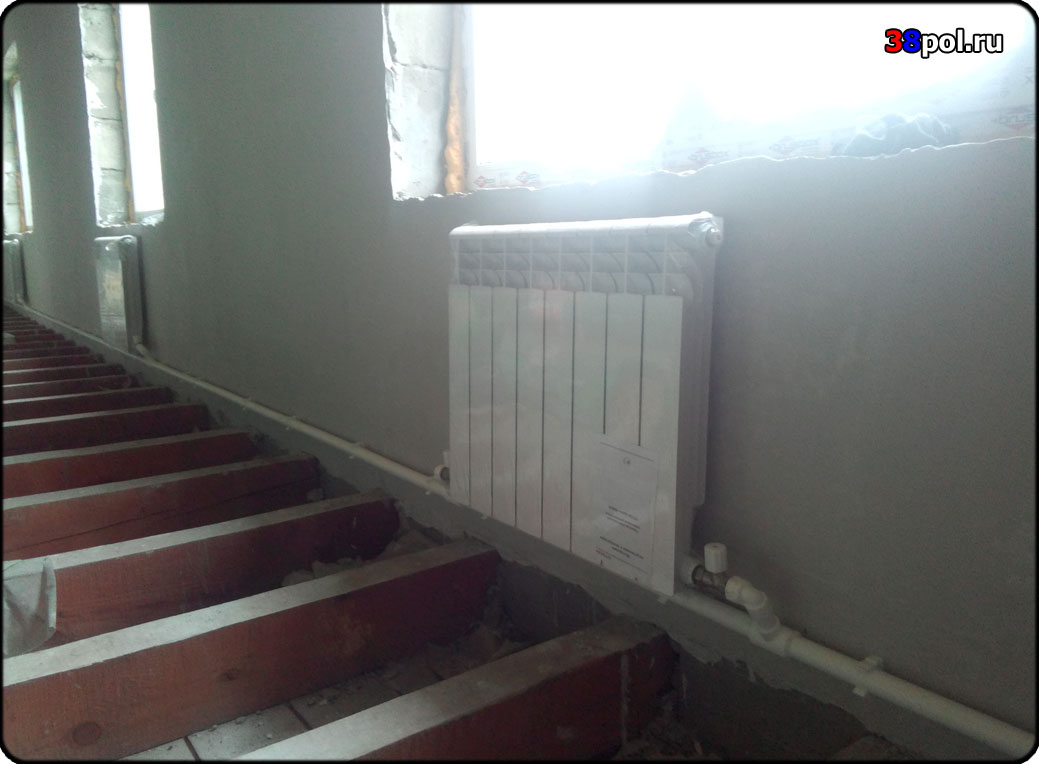

И с другой точки:)
|
 |
И с третьей:)
|
 |

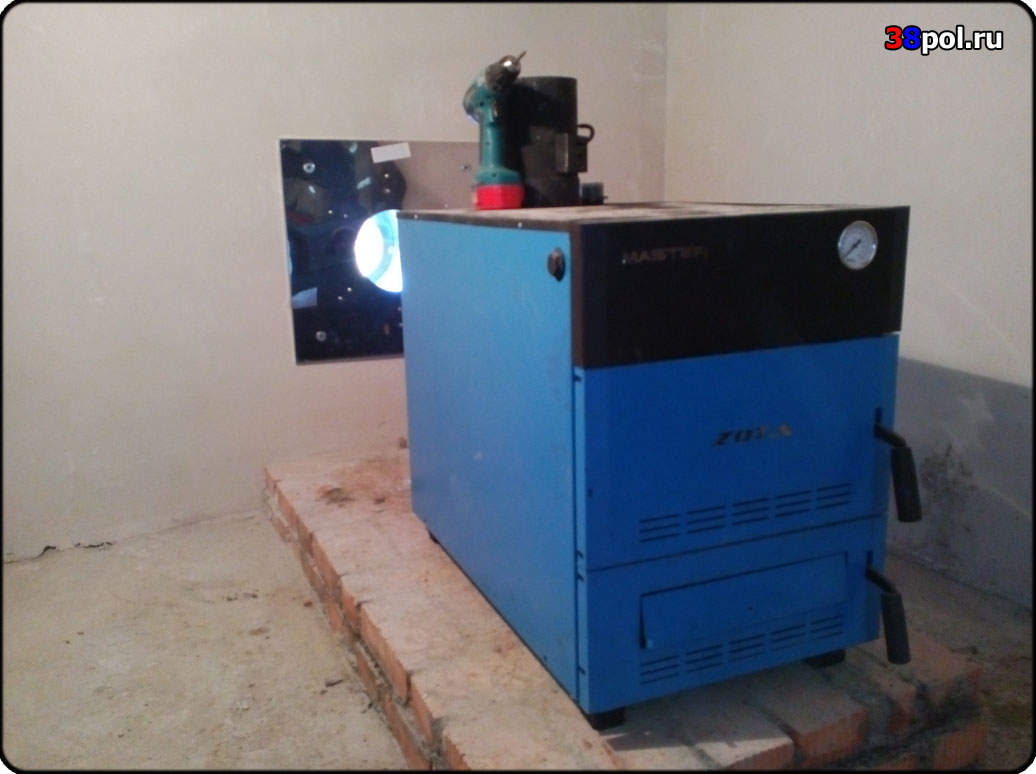

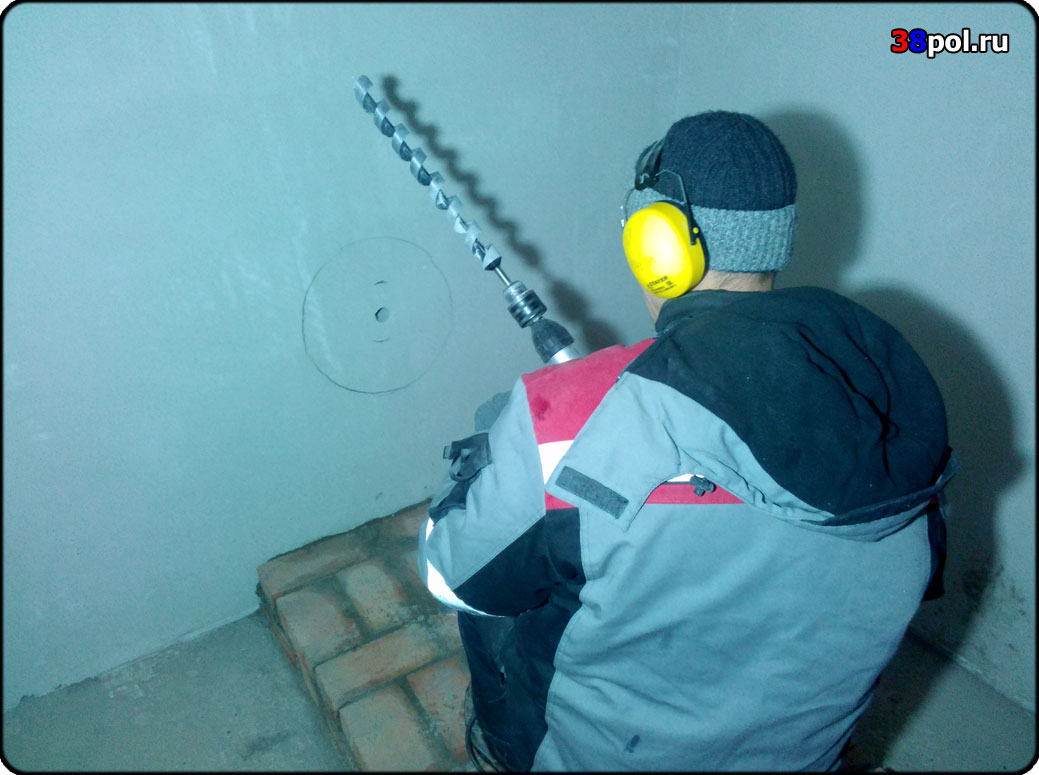

Приступаем к созданию дымохода. Первым делом намечаем выход трубы дымохода наружу и делаем выходное отверстие.
|
 |
Выход на улицу готов (утеплён и закреплён).
|
 |

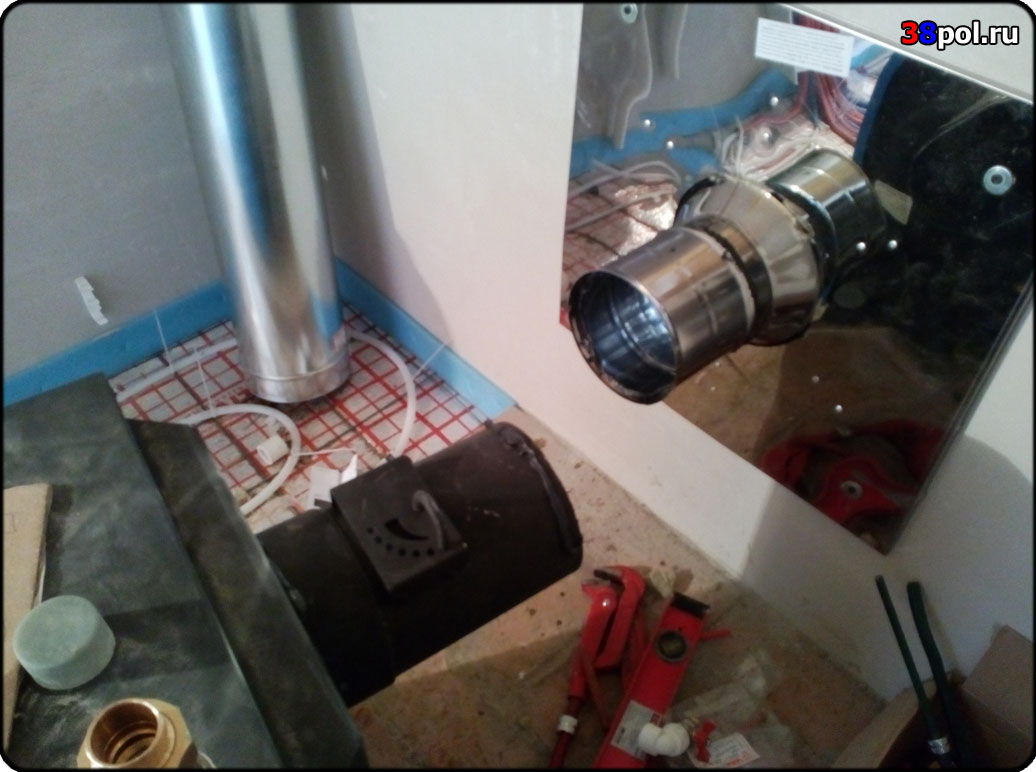

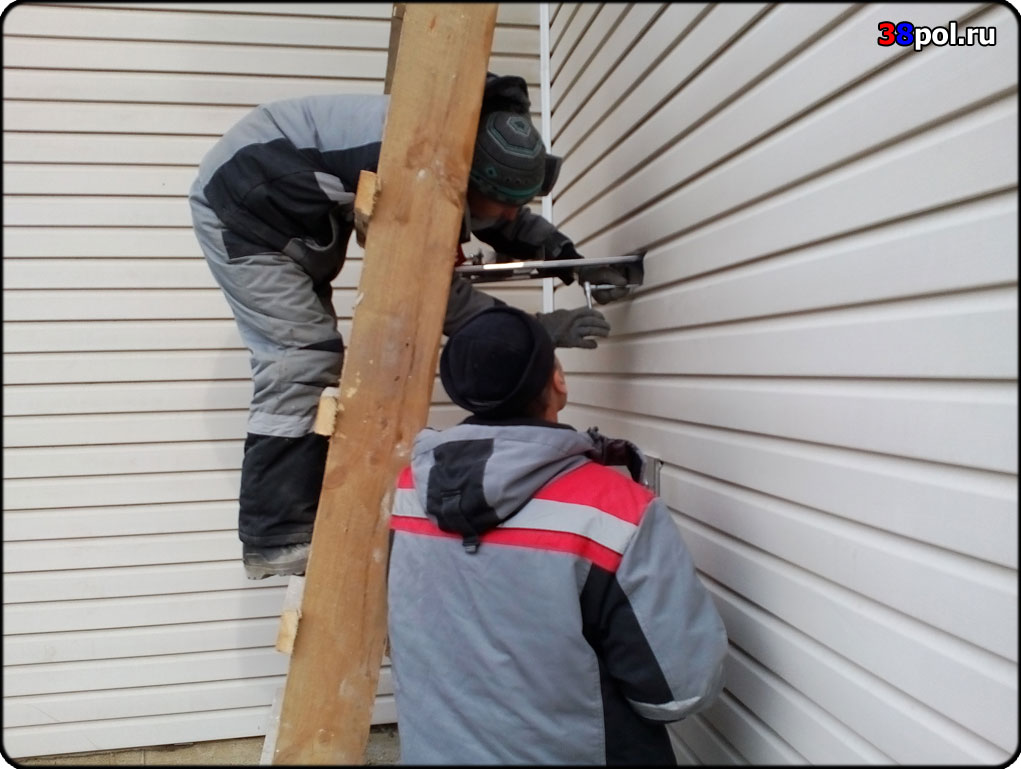

Делаем устройство вывода трубы дымохода.
Монтаж дымохода мы производим со всей тщательностью и соблюдая все рекомендации производителей как котельного оборудования, так и труб для него.
|
 |
Под основание дымохода возводим бетонную площадку (с тройной армировкой:). Данная работа была завершена после захода солнца:)
|
 |

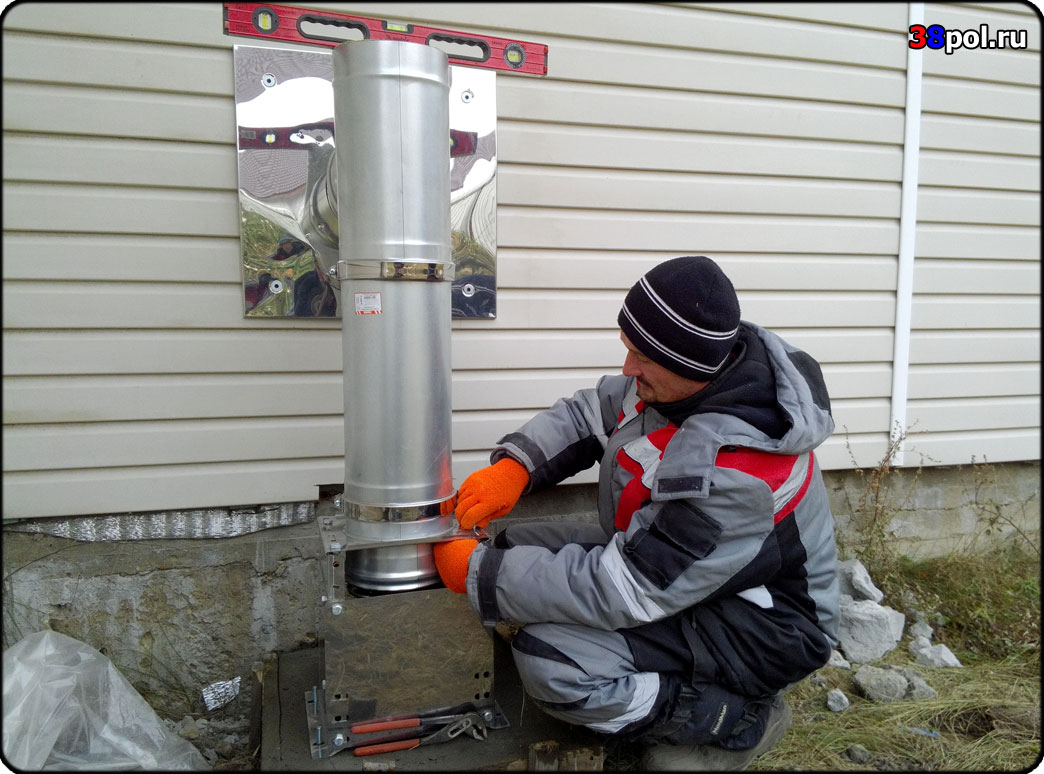

Приступаем непосредственно к возведению трубы дымохода из сэндвич панелей.
|
 |

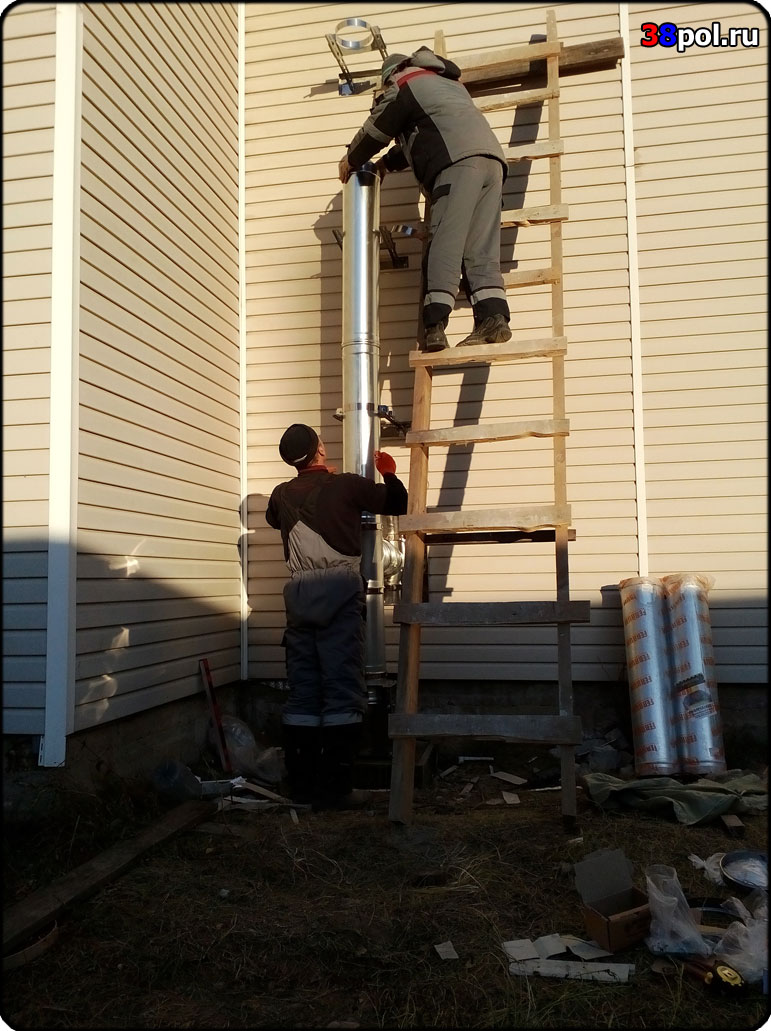

Первые пять (с половиной) метров монтируем при помощи лестницы, ...
|
 |
... поднимаясь всё выше.
|
 |

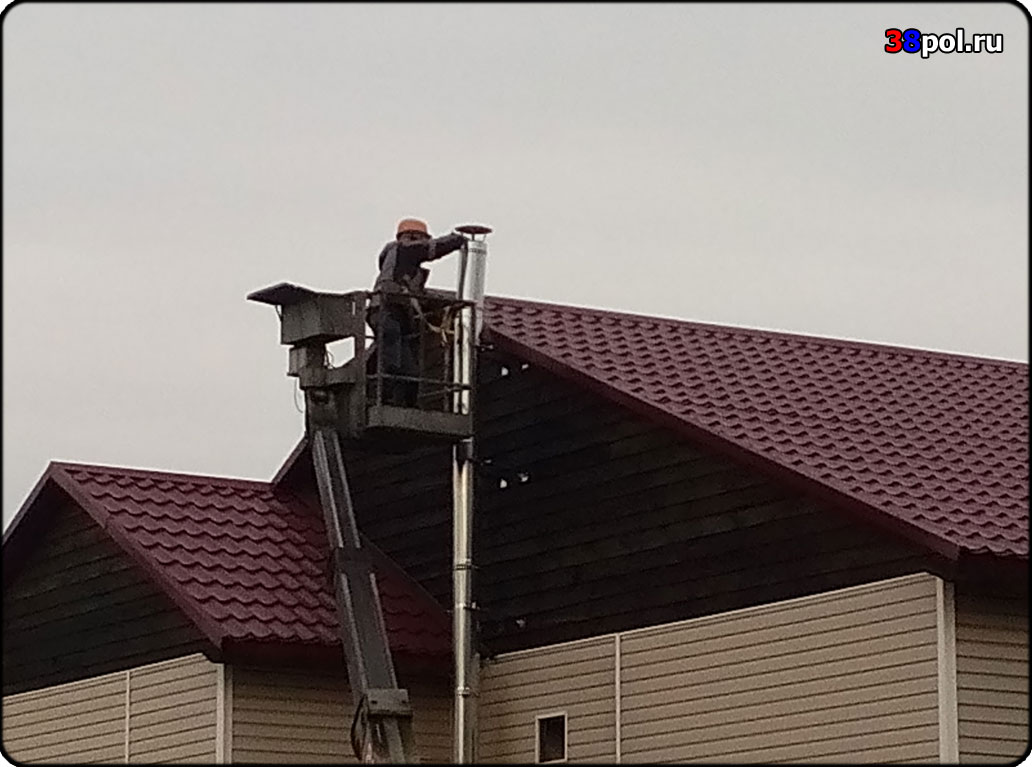

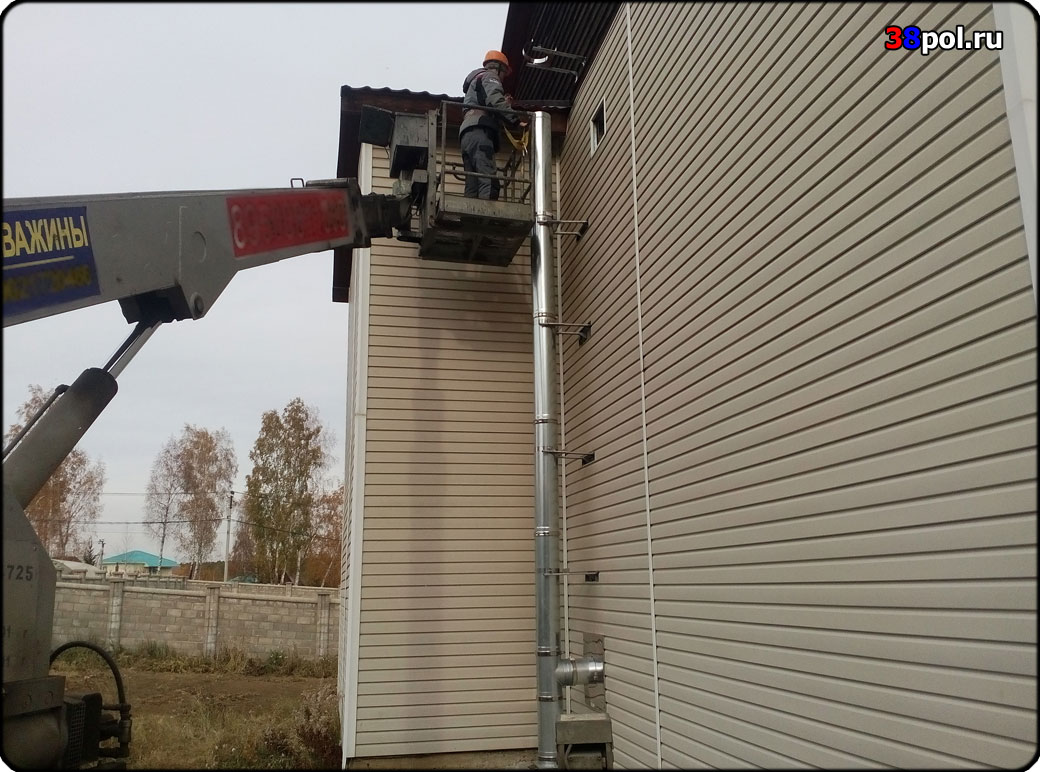

Дальше продолжаем работы при помощи автовышки и ...
|
 |
... возводим оставшиеся 5 метров.
|
 |

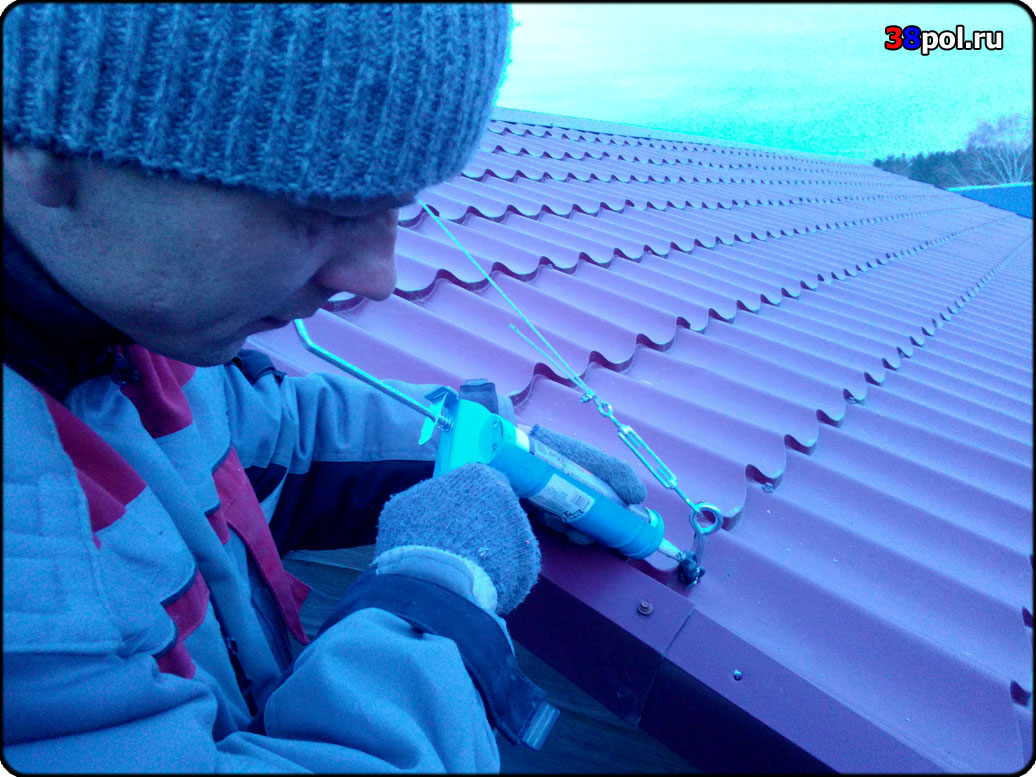

Крепим выход трубы над коньком с помощью распорок из троса.
|
 |

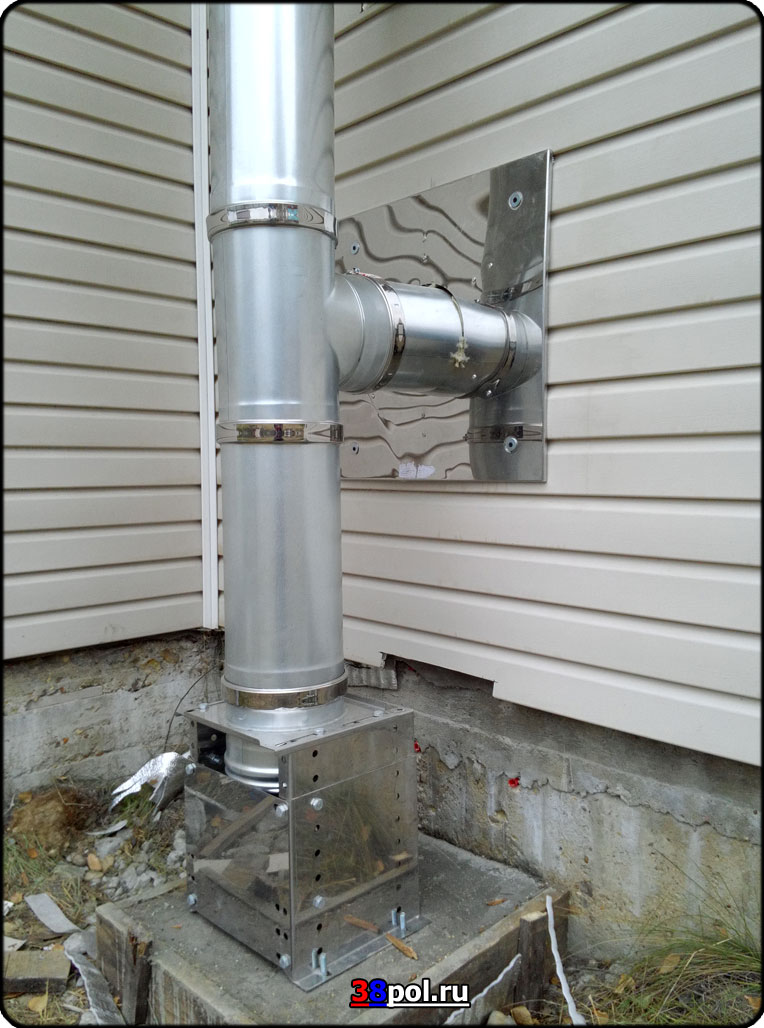

Так выглядит смонтированное основание готового дымохода.
Монтаж дымохода завершён!
|
 |

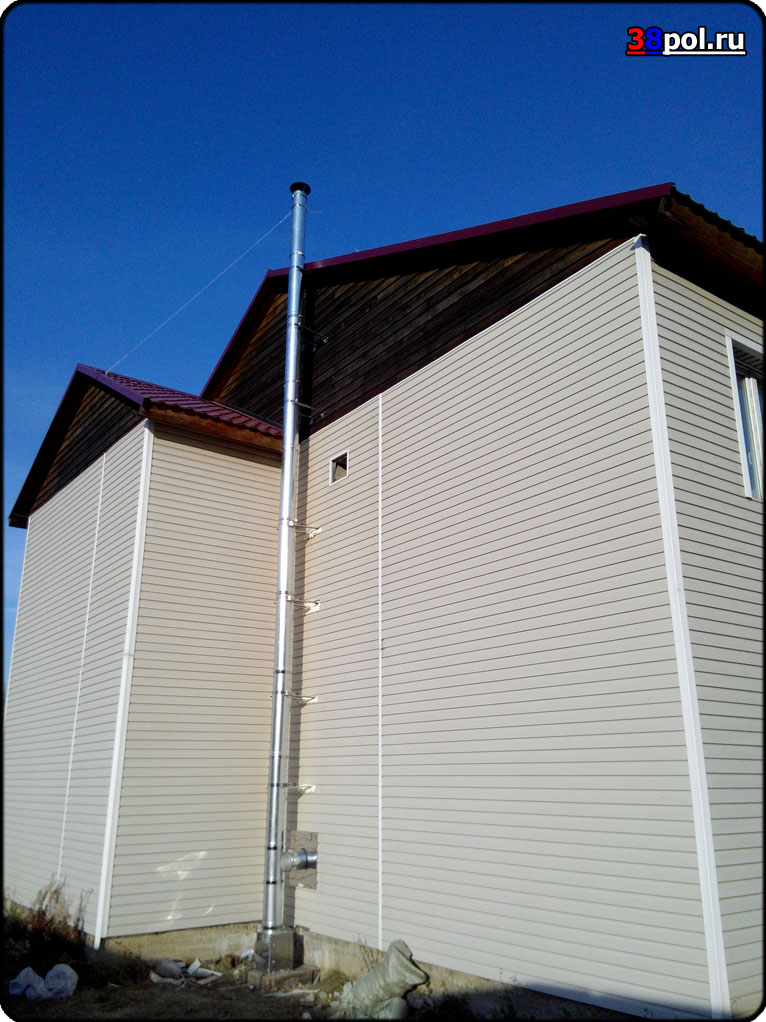

А так эффектно выглядит сам дымоход!
|
 |
И снова вернём время немного вспять и посмотрим на создание отопительного узла: ...
|
 |

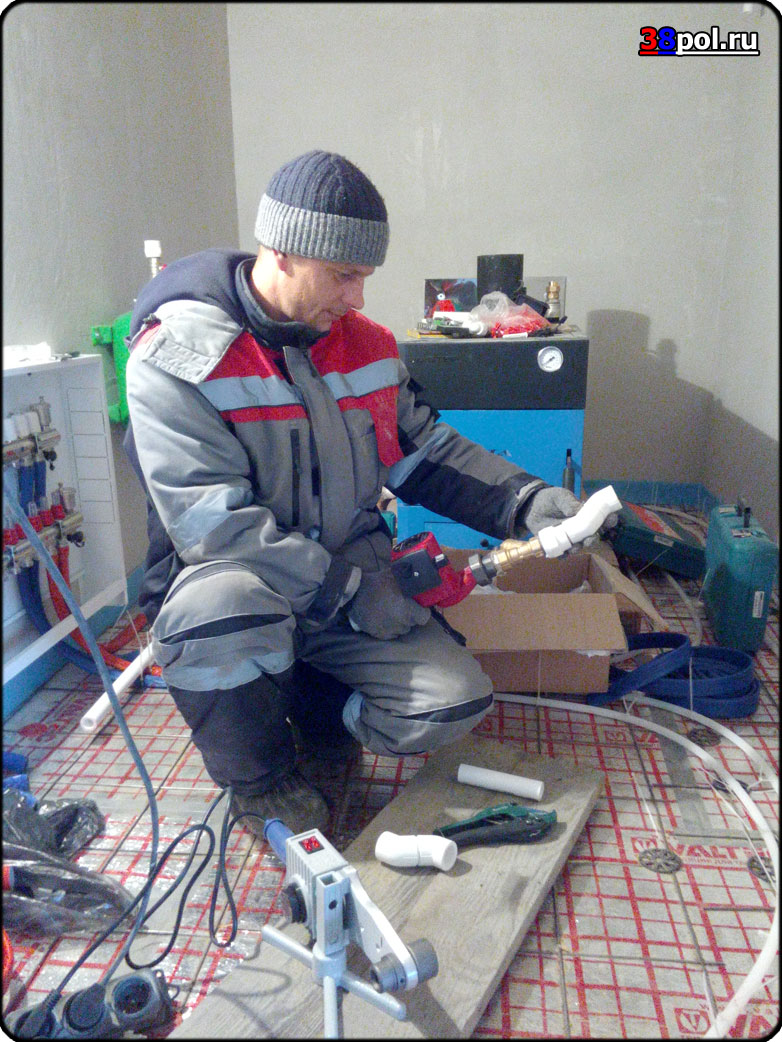

... первым делом ответственный за узел Мастер рисует схему узла, а затем внимательно и аккуратно переносит схему из головы и бумаги в Реальность!
|
 |

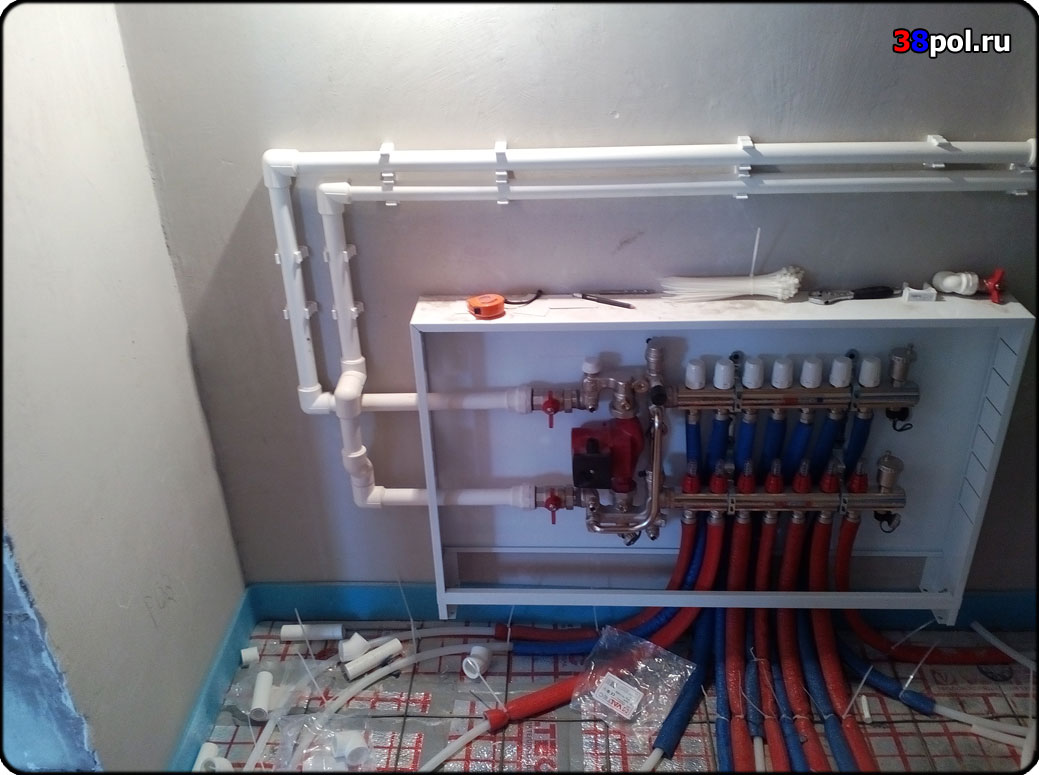

Коллектор тёплого пола смонтирован нами в красивом шкафу:)
Смонтирован красиво и аккуратно! :)
|
 |

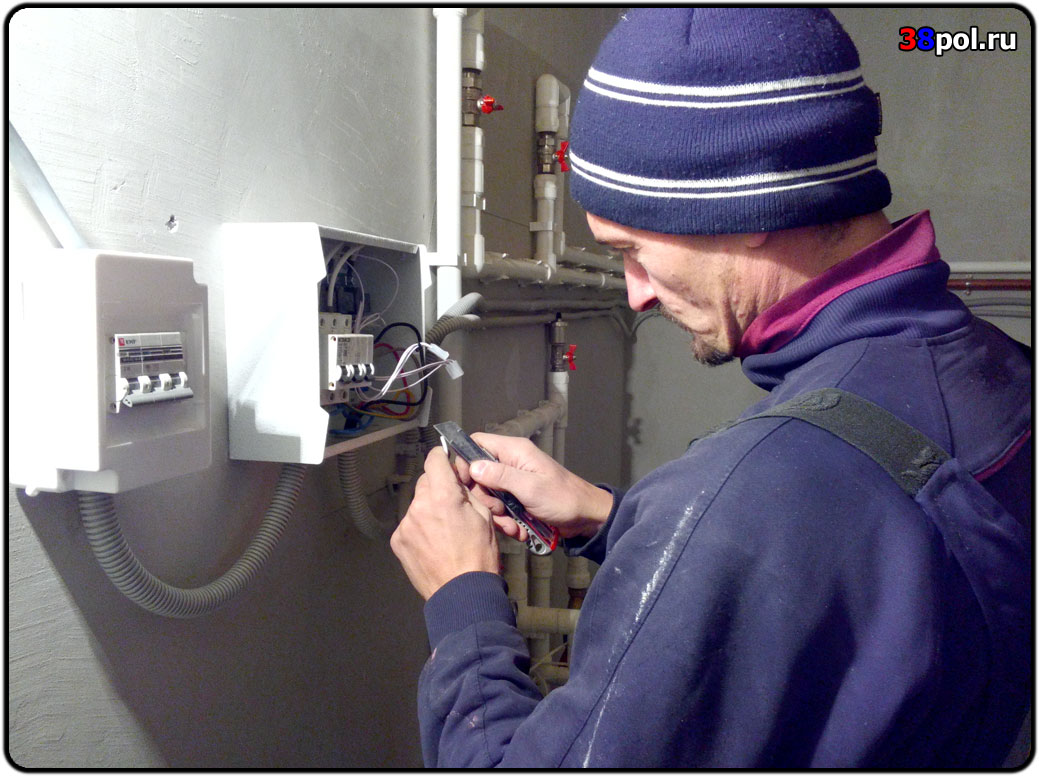

Подключаем электрику ТЭНа, который закреплён в твердотопливном котле, а разводка электрокабелей питания и датчика температуры теплоносителя аккуратно доведена до пульта и электрощитка.
|
 |
Работа завершена. Отопление дома запущено!
Котёл топится (ТЭН тоже проверен в работе) и тепло наполняет дом!
|
