Монтаж тёплого пола в каркасном доме

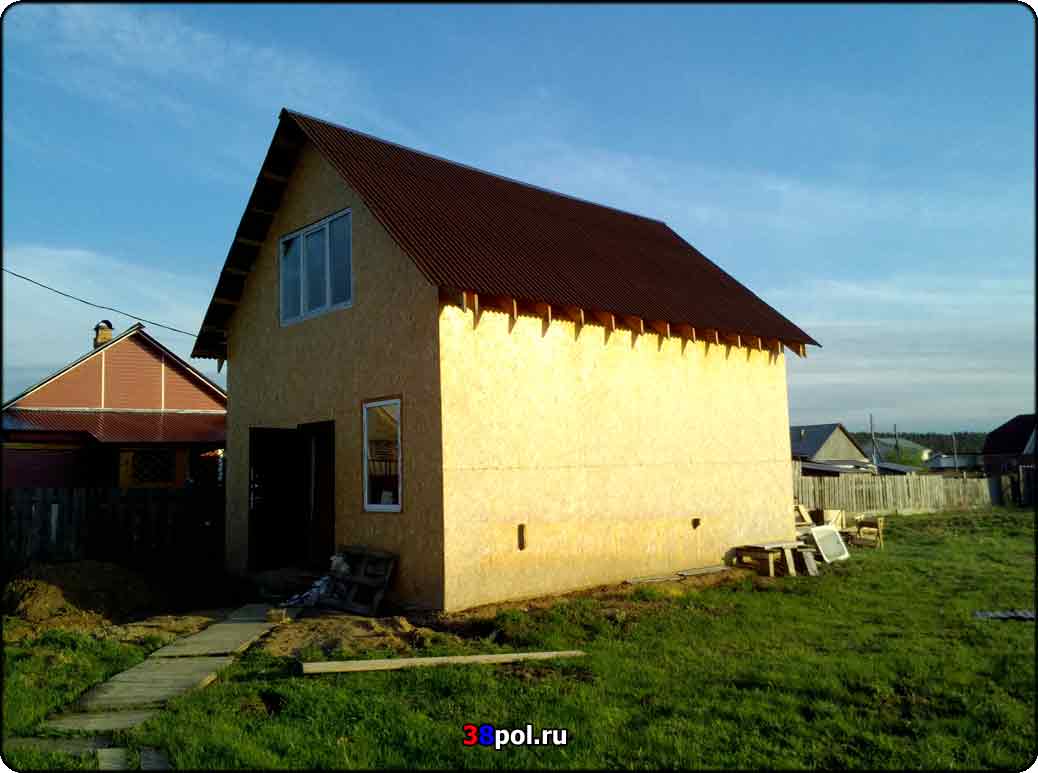

 Вот такой симпатичный дом, выполненный по каркасной технологии, будет нашим нынешним объектом для создания в нём тепла:).

Площадь дома 90 м2, по 45 м2 на каждый этаж.

 Хозяин дома принял решение обеспечить теплом на текущий момент только первый этаж.

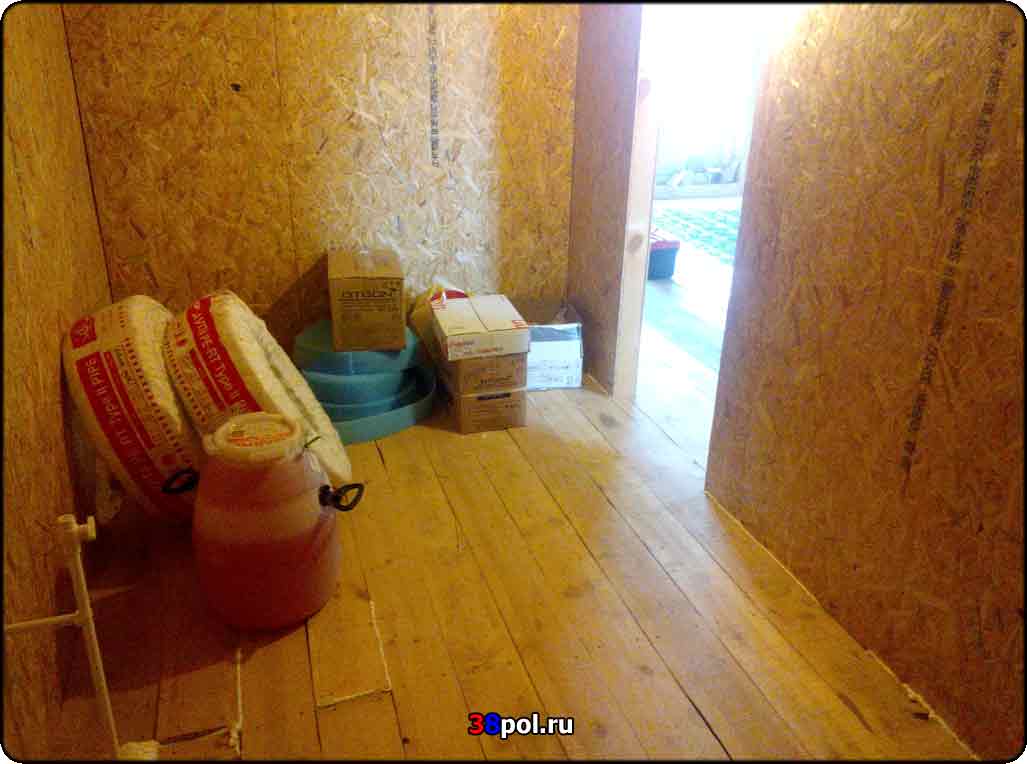

Выбор пал на водяные тёплые полы на деревянном основании под заливку ПБС (все подготовительные работы по подготовке основания пола для этого были выполнены до начала инженерных работ).

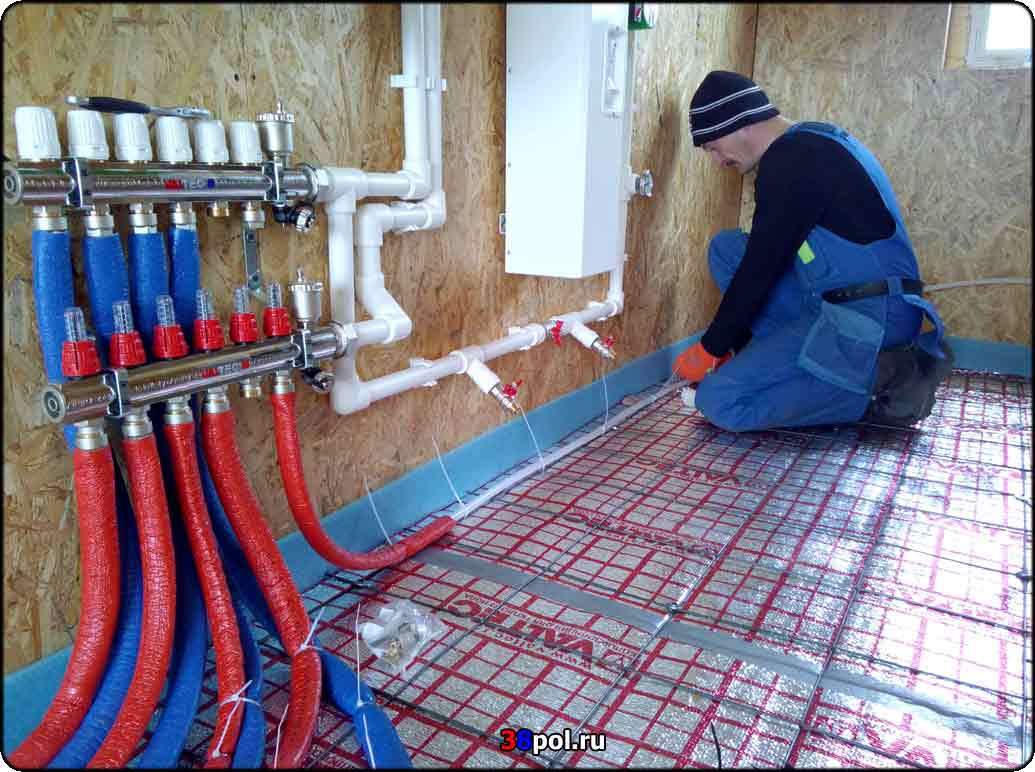

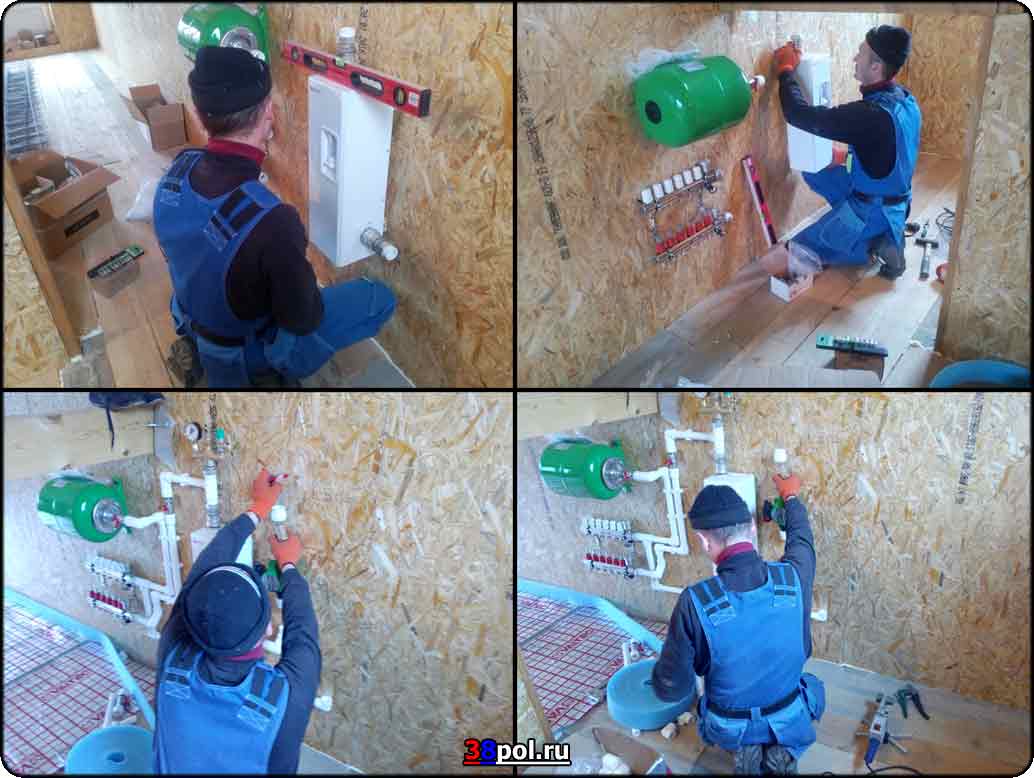

 Объект достаточно небольшой, поэтому после проведения подготовительного этапа герметизации элементов, один наш мастер сразу приступил к устройству отопительного узла, а другие к ...

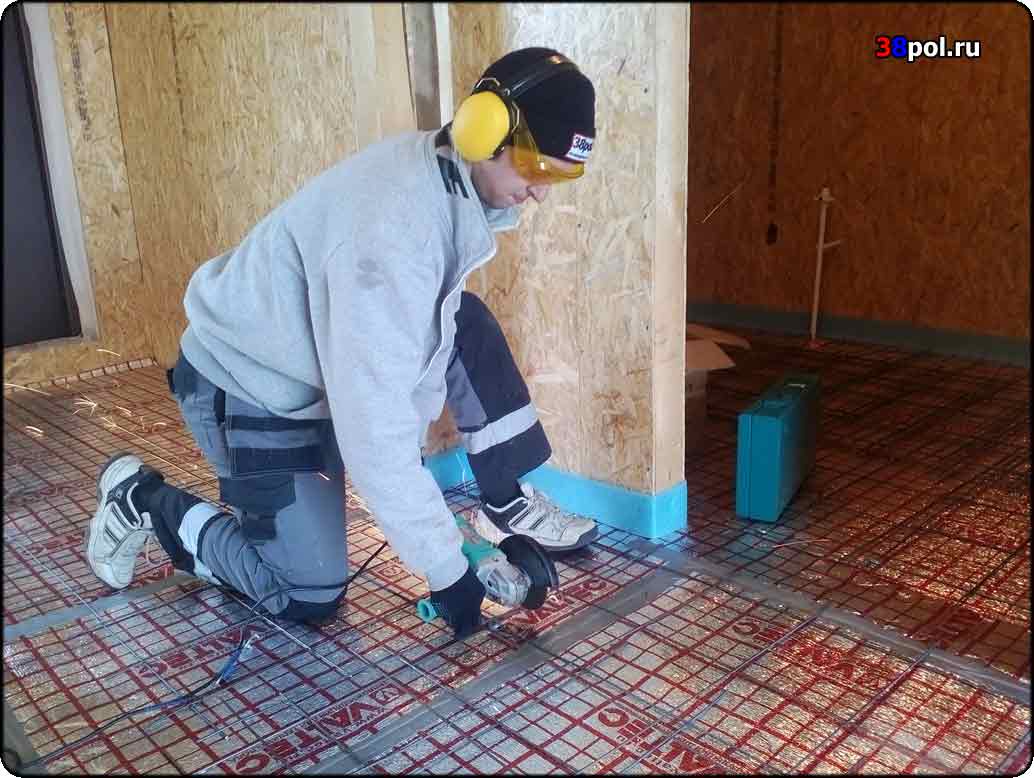

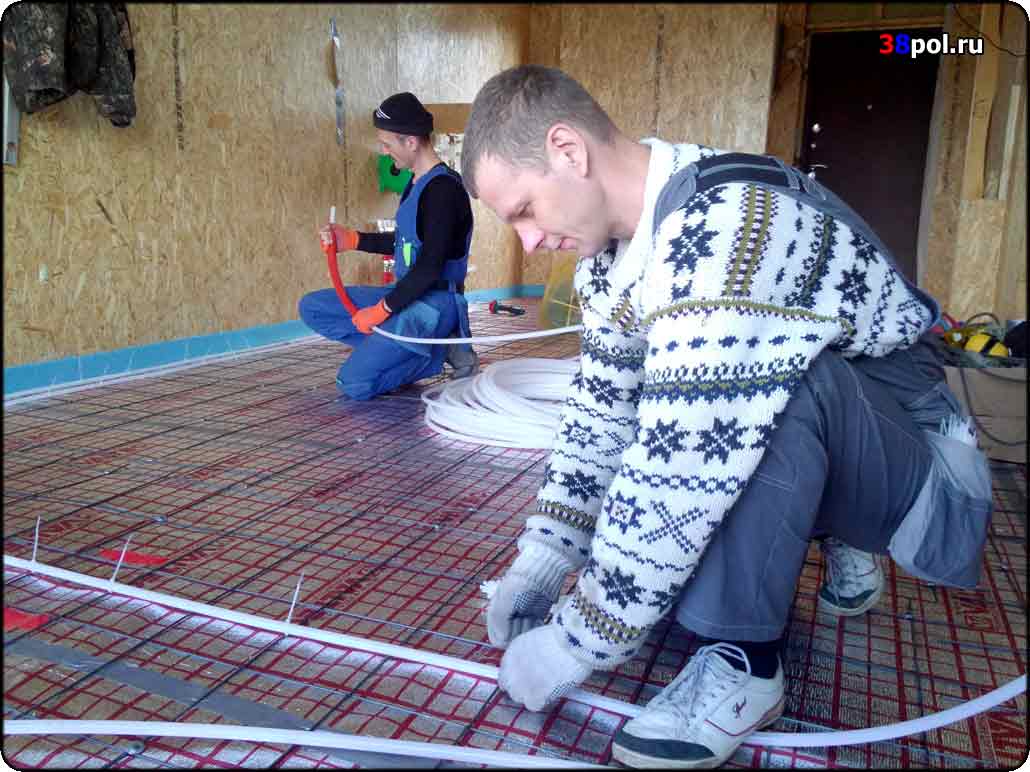

 ... подготовке поверхности пола к монтажу трубы отопления.

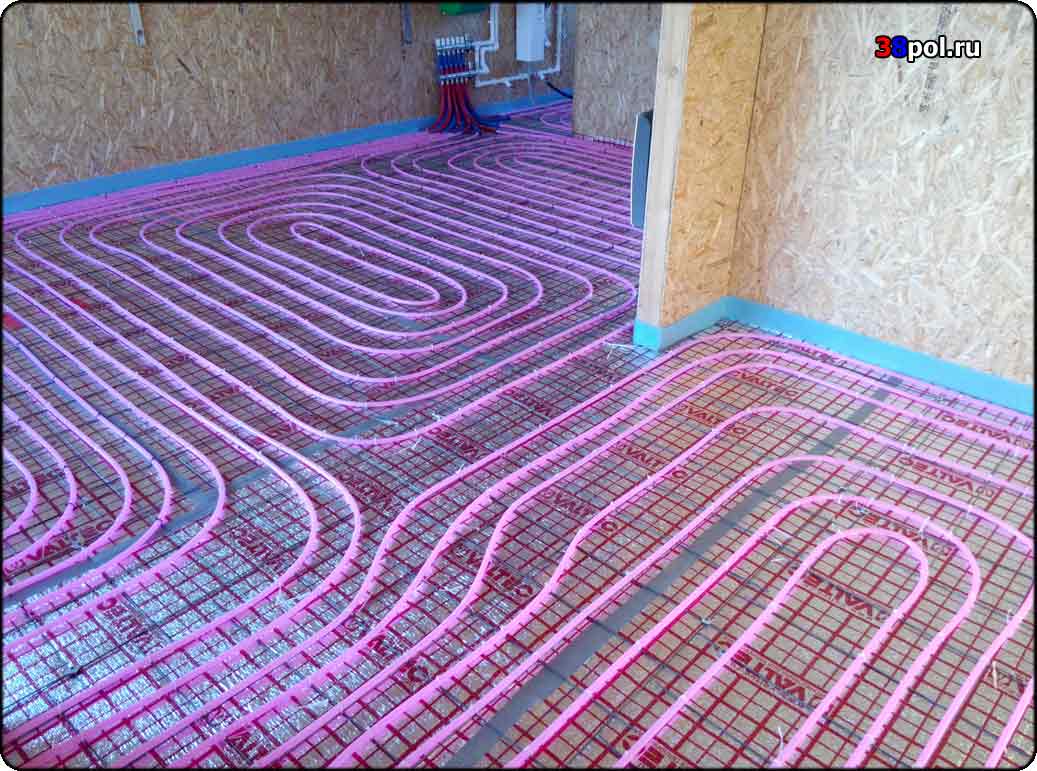

 Водяной пол в деревянном доме в разгаре процесса своего создания:)

 Работа подходит к концу.

 Как всегда, всё выполнено аккуратно и красиво!

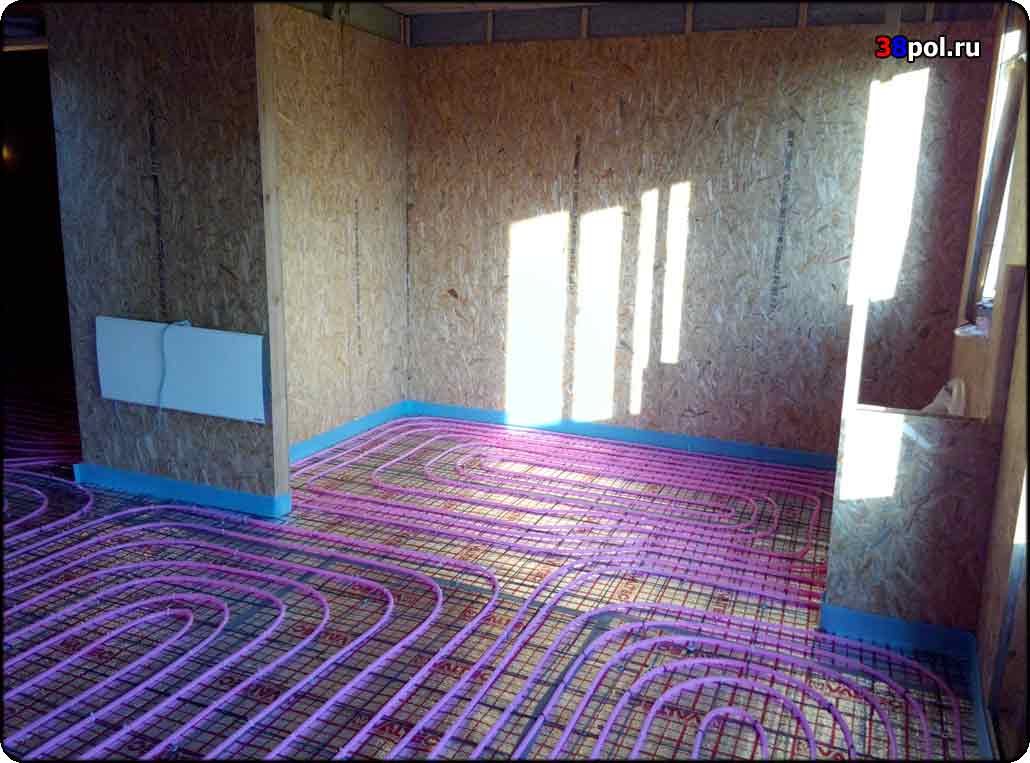

 Разбиение веток по комнатам и по длине выполнено грамотно, ...

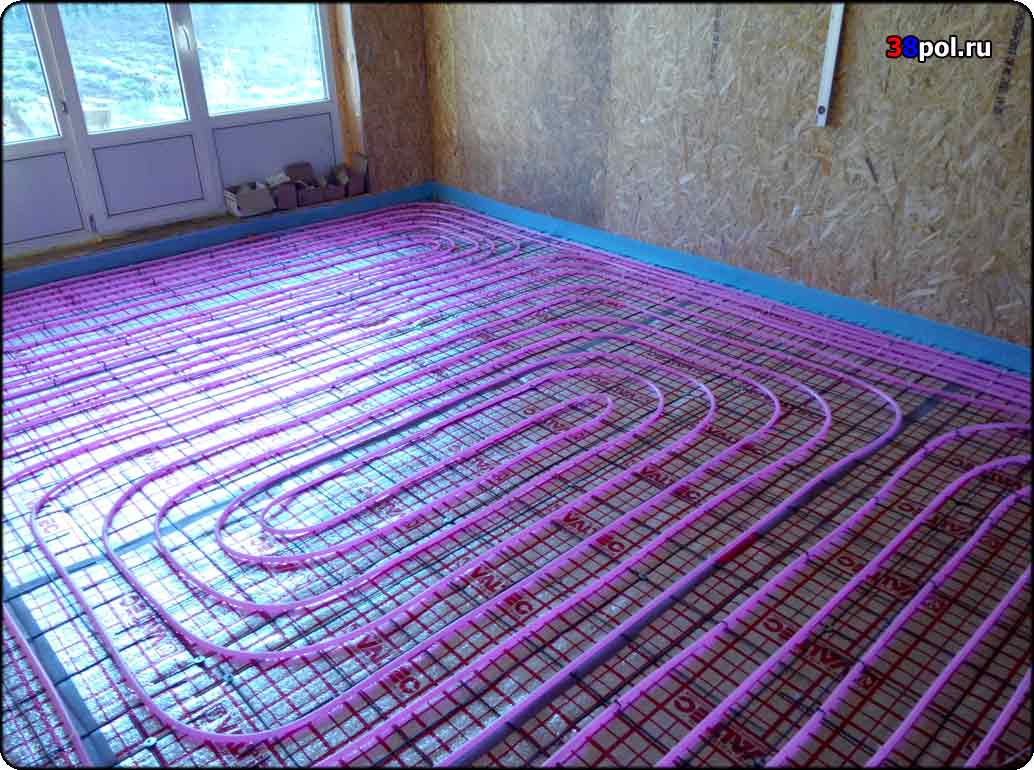

 ... функционально, ...

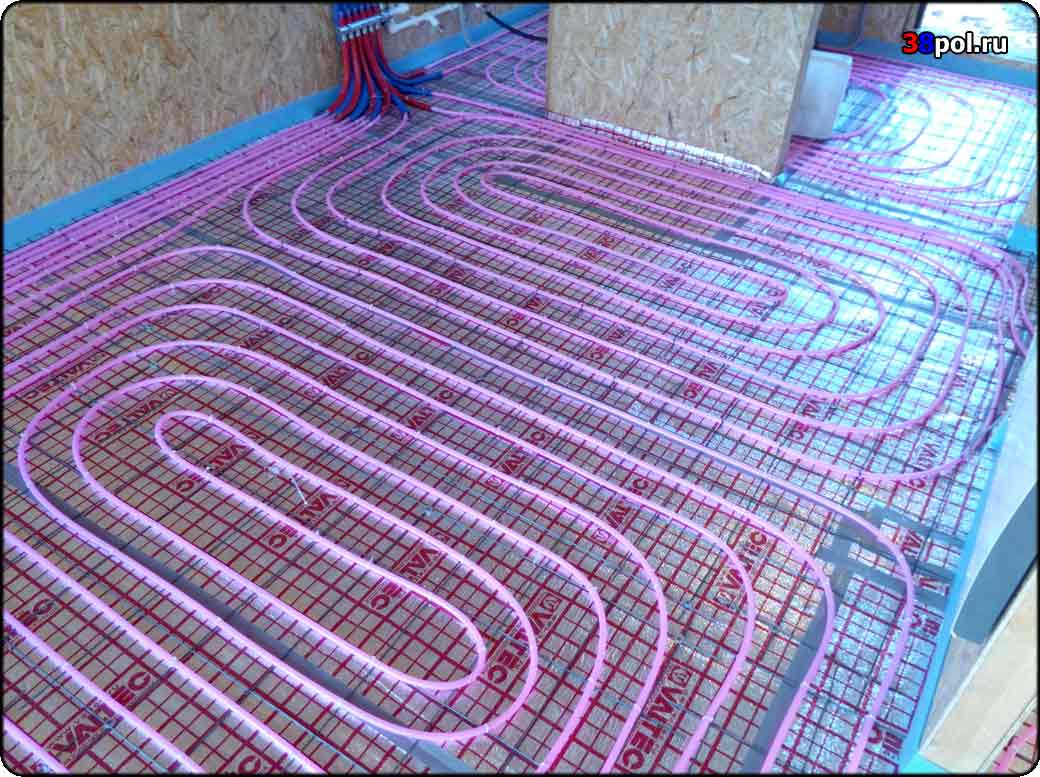

 ... и эстетично!

 Это позволяет добиться равномерного прогрева всех веток (и всей поверхности тёплого пола!) без сложной балансировки каждой ветки в отдельности.

В итоге в процессе эксплуатации системы отопления владельцу дома не придётся переживать за случайную разбалансировку веток тёплого пола.

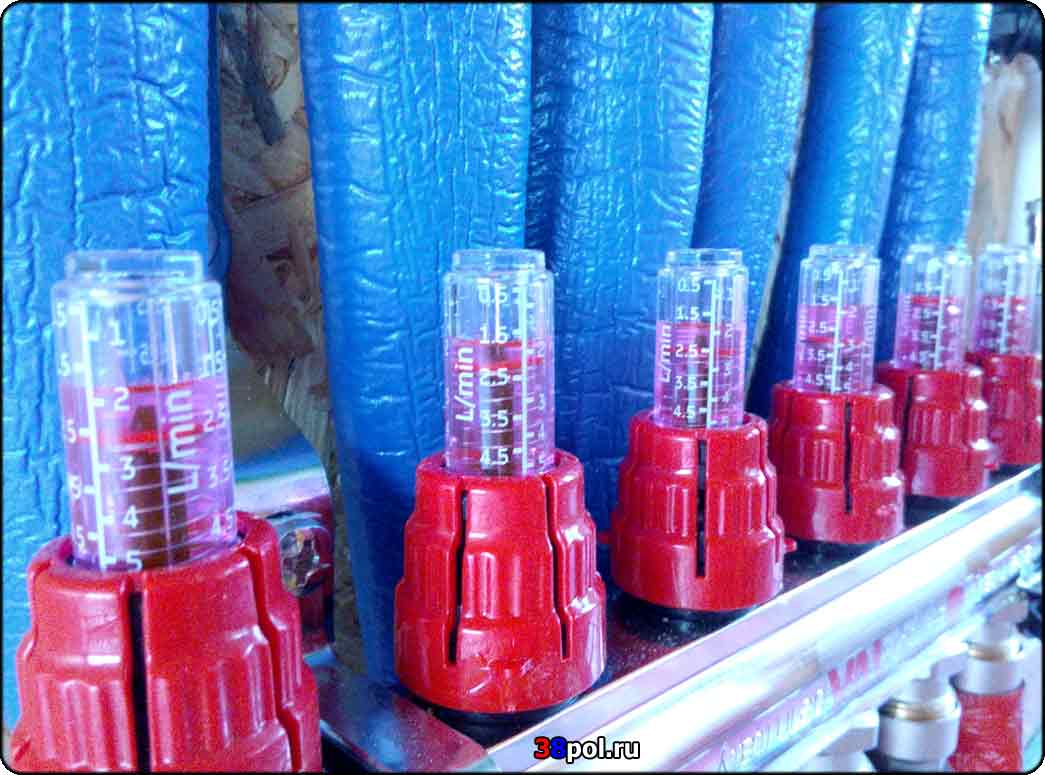

P.S. На фото видно, что расход всех веток примерно одинаков (это достигнуто в данном случае грамотным разбиением помещений дома на ветки тёплого пола и их протяжённости, а не сложной балансировкой веток между собой).

 Система отопления запущена и тёплый пол готов к последующему этапу: заливке песчано-бетонной стяжкой (смесью).

P.S. В качестве основных элементов узла для уменьшения его стоимости использованы недорогие, но функциональные и хорошо себя зарекомендовавшие котёл Новэл 9 кВт и насос OTGON 25-60.
