Мамоны 220м2

      Стоимость выполненных работ: 106 000 р.

     Стоимость материалов: 270 000 р.

     Срок выполнения работ: 18 дней.

     Дата сдачи: 20.10.2014.



Фото 1

   г. Иркутск пос. Мамоны. Коммуникации под    ключ.

   Работы, которые были сделаны:

   1 Прокладка уличной канализации с двойной изоляцией и установкой греющего кабеля внутри.

   2 Монтаж скважинного насоса и автоматики, а так же утепление трубы ввода  холодной воды греющим кабелем.

   3 Прокладка внутренней канализации.

   4 Подготовка и монтаж тёплого водяного пола.

   5 Сборка и подключение всех необходимых элементов отопительного узла, включая управление тёплым водяным полом.

   6 Установка водонагревателя.

   7 Монтаж труб горячего и холодного водоснабжения.

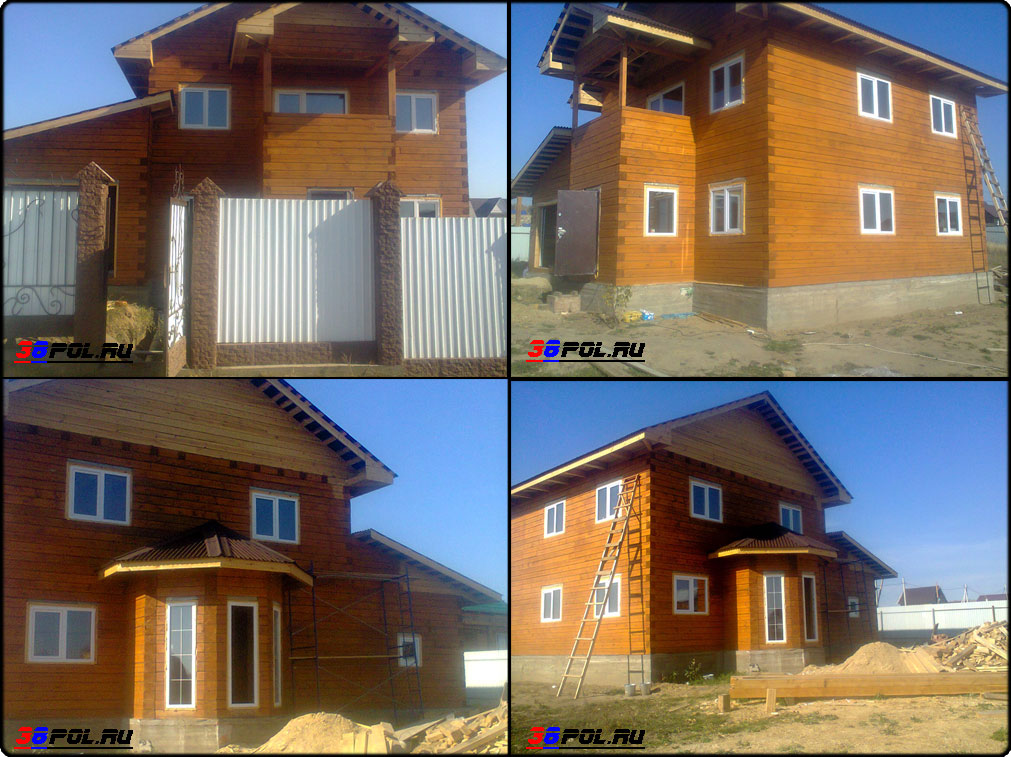

 фото 2     Наш объект - дом в поселке Мамоны г. Иркутска. Построен в 2014 году, площадь 220 кв/м плюс гараж площадью 24 кв/м. На участке есть скважина глубиной 37 метров. Задача обеспечить дом холодной, горячей водой и канализацией (включая уличную), а также спланировать и установить автономную систему отопления. В ходе согласования с заказчиком было принято решение на первом этаже установить тёплые водяные полы, на второй этаж провести радиаторное отопление, а для обеспечения горячим водоснабжением установить водонагреватель. Проложить и утеплить уличную канализацию.

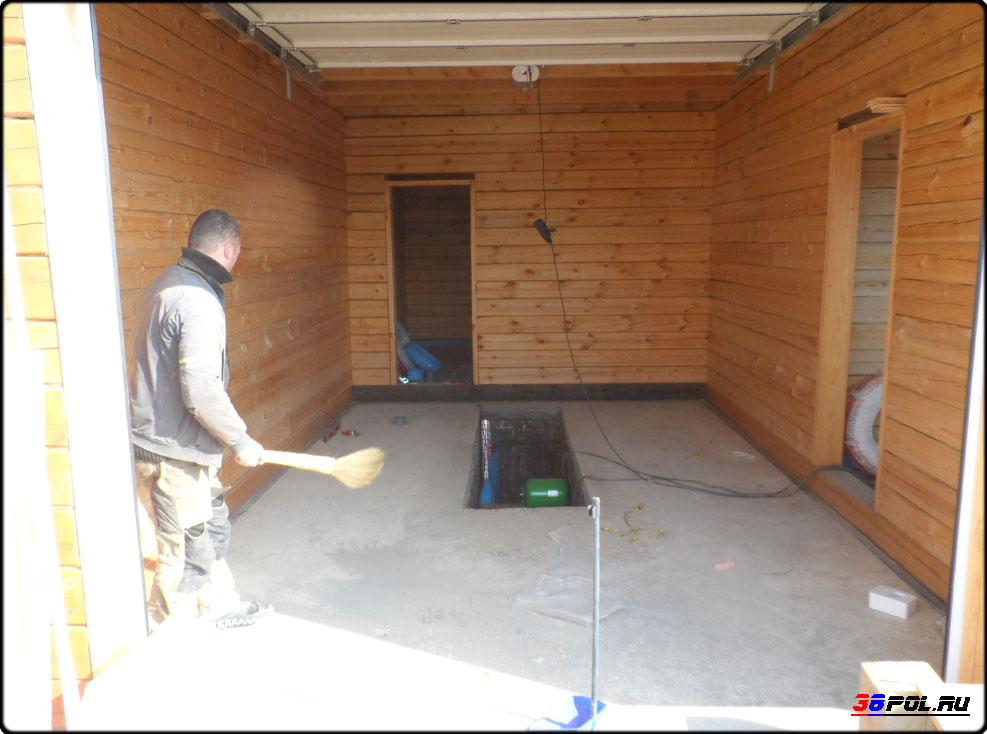

 фото 3     Перед началом работ по подготовке под утеплитель водяного тёплого пола, производим уборку.

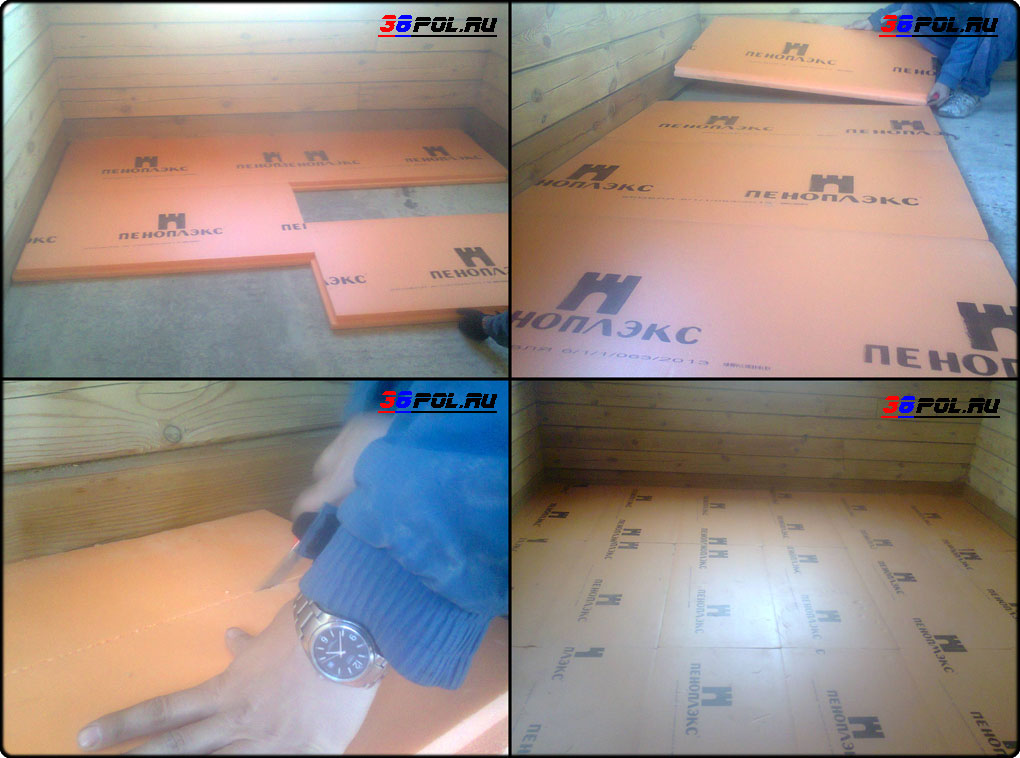

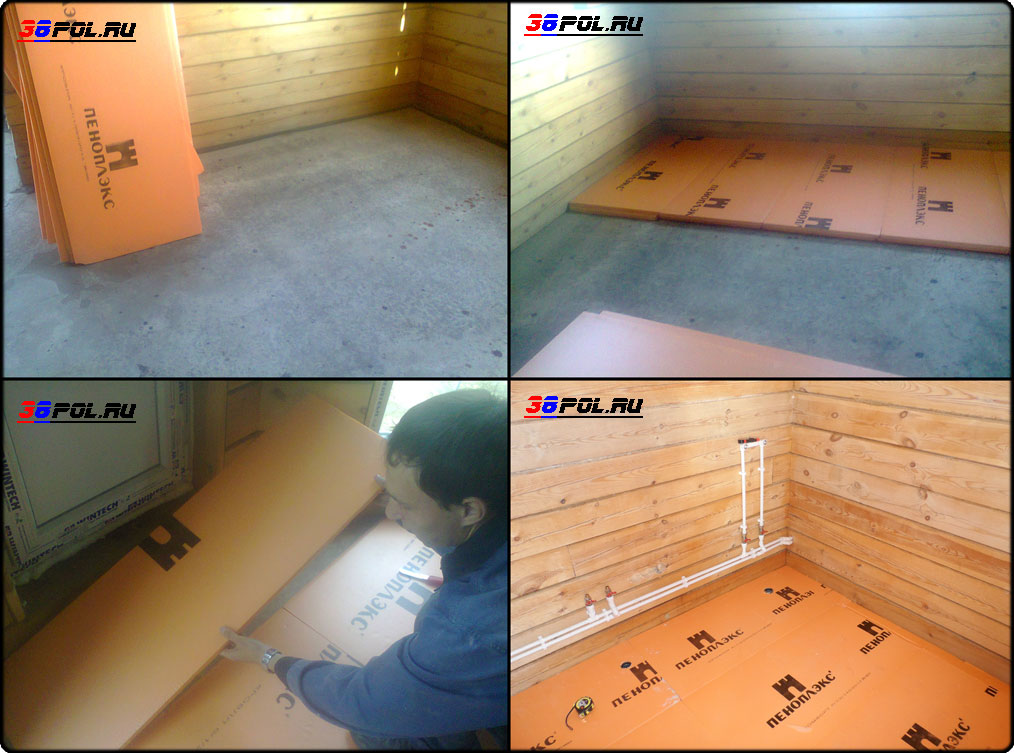

 фото 4     Раскладываем утеплитель, - в данном случае используем утеплитель Пеноплэкс 5 см., так как он соответствует всем нужным параметрам: высокие теплоизолирующие свойства, нулевое водопоглощение, простата монтажа, высокие прочностные свойства и экологическую безопасность. Эти и другие показатели делают применение его в монтаже тёплого водяного пола  незаменимым.
 фото 5  Всё, что нужно для подготовки - это канцелярский нож и рулетка.

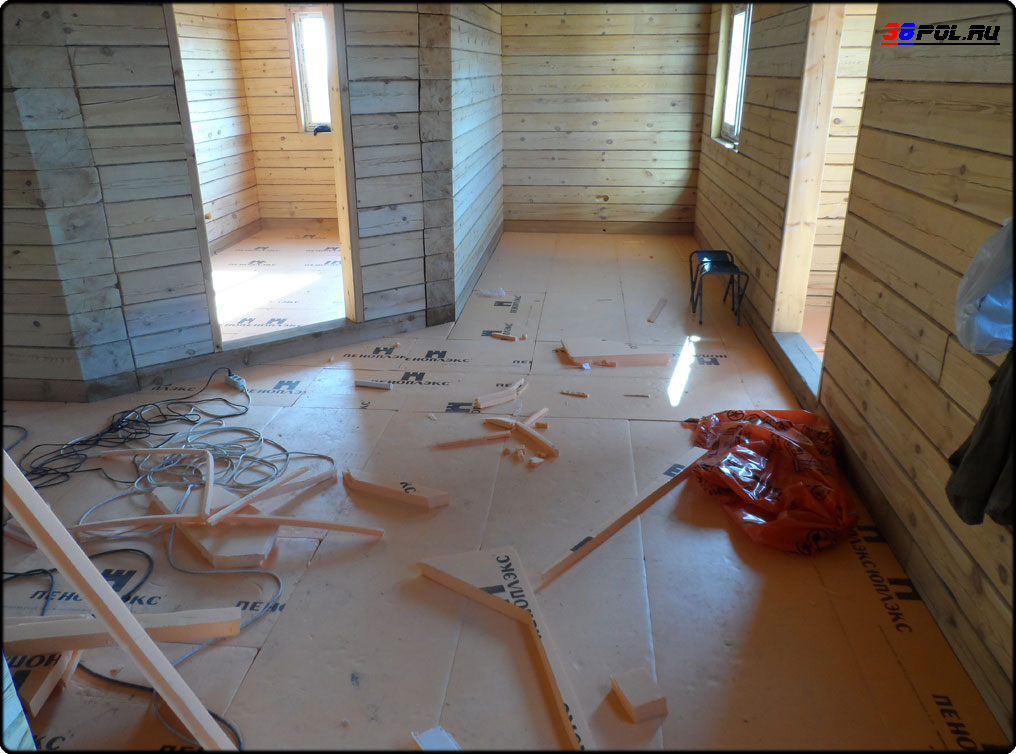

 фото 6     После укладки утеплителя производим уборку повторно.

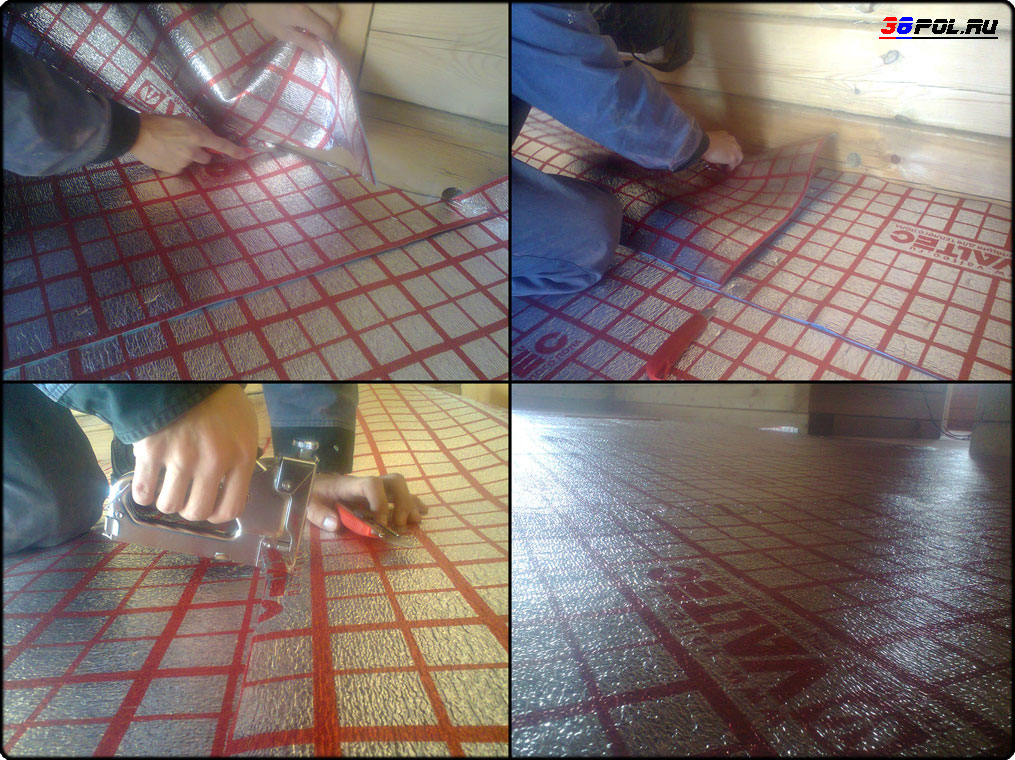

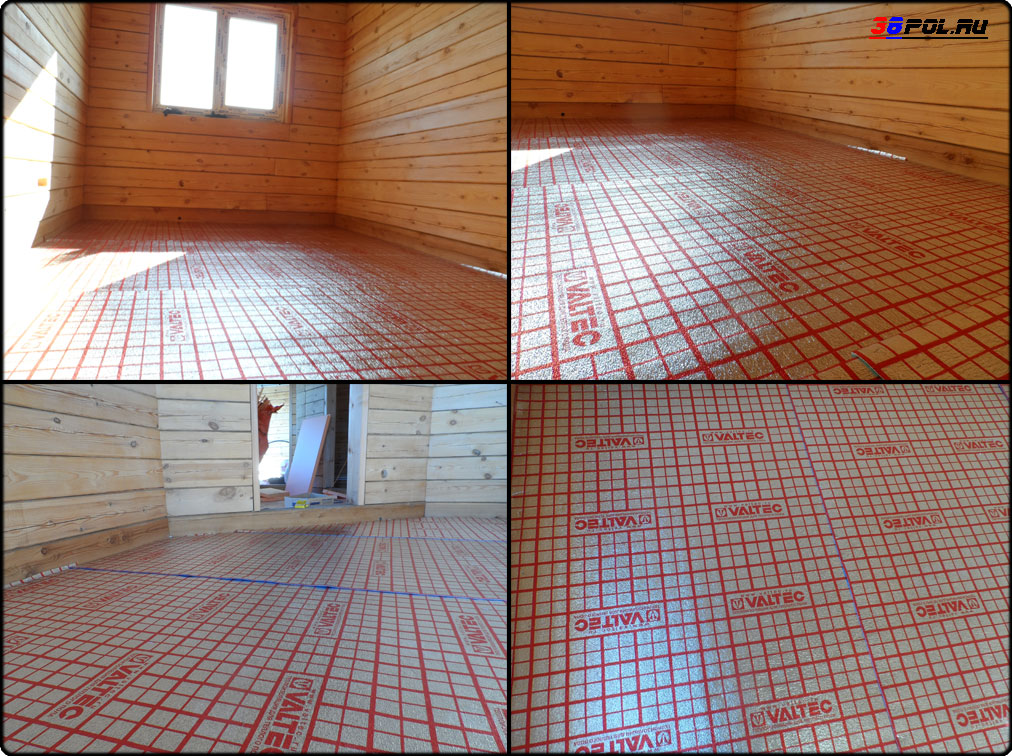

 фото 7    Приступаем к монтажу изоляции. Раскладываем её отражающей стороной вверх, так как тепло будет отражаться от отражающей поверхности и идти вверх, тем самым повышая коэффициент полезного действия (КПД) и экономя ваши энергозатраты, а соответственно и Ваши деньги. В данном случае используем  теплоизоляцию Valtek. Это специализированная изоляция именно для тёплого пола. Можно использовать и другую изоляцию, но из личного опыта можем вам сказать, что не специализированная изоляция плохо переносит холод (если укладка производится в зимнее время) и быстро отшелушивается отражающая поверхность под механическим воздействием (при ходьбе по подготовленному полу).
 фото 8    Изоляцию крепим к утеплителю при помощи степлера и обычных скоб.

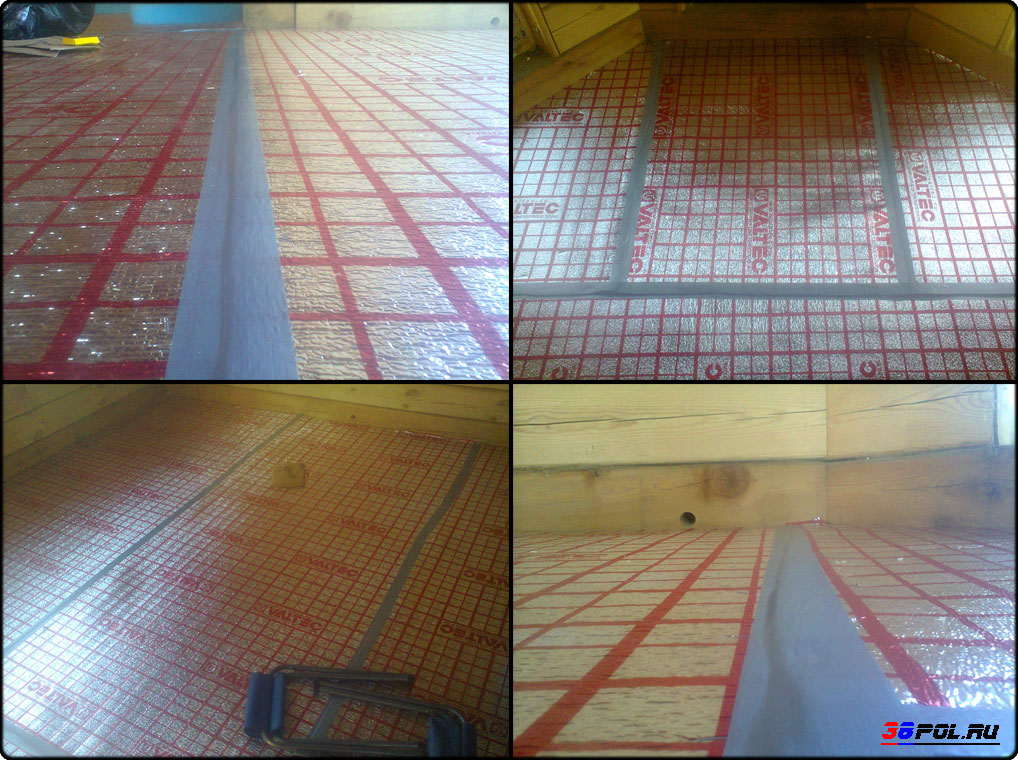

 фото 9    Стыки проклеиваем термостойким армированным скотчем.
 фото 10    Крепим  демпферную ленту. Нужна она для компенсации температурного расширения бетонной стяжки водяного тёплого пола.
 фото 11

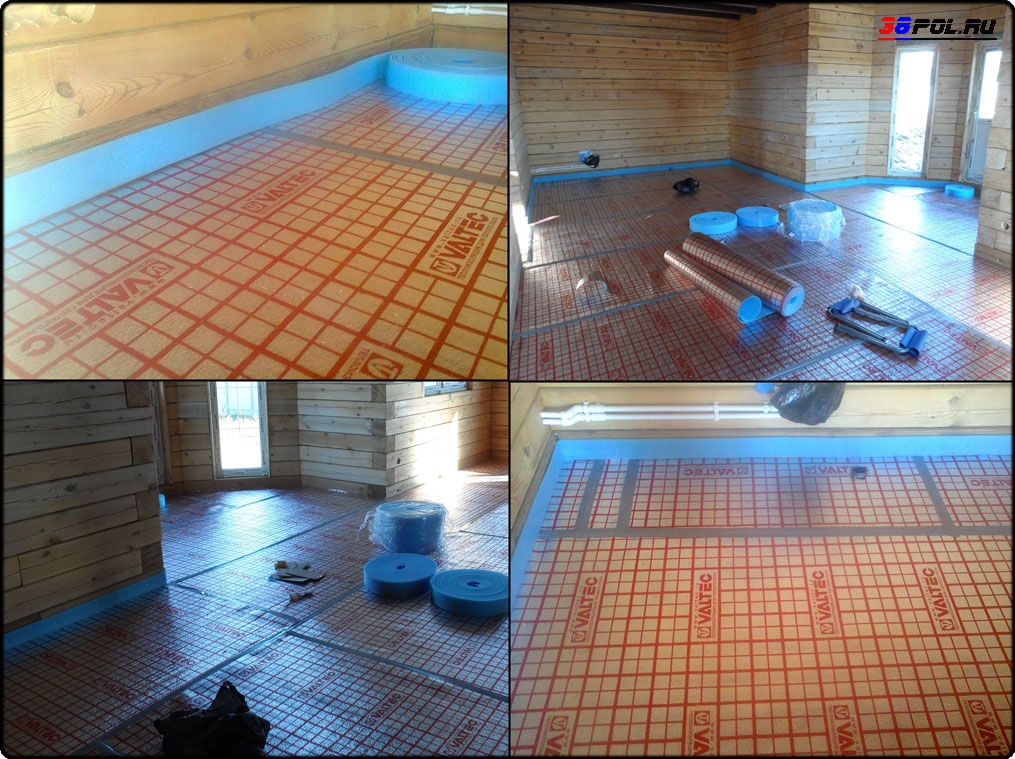

    Затем раскладываем армированную сетку с ячейкой 150 мм.

-

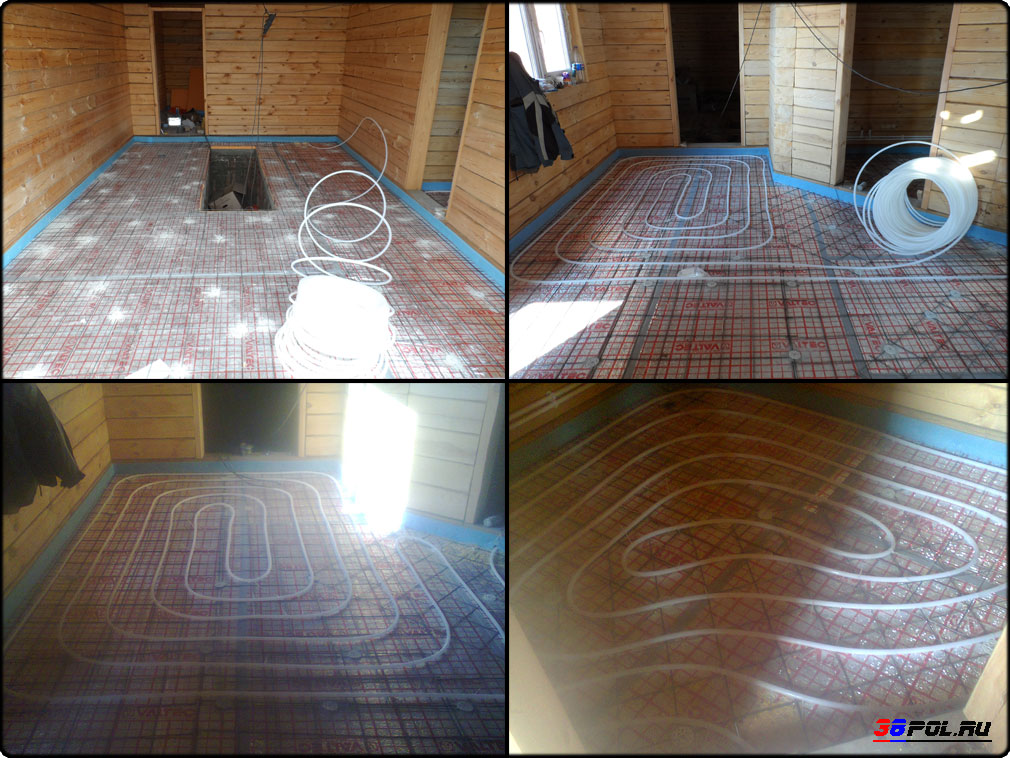

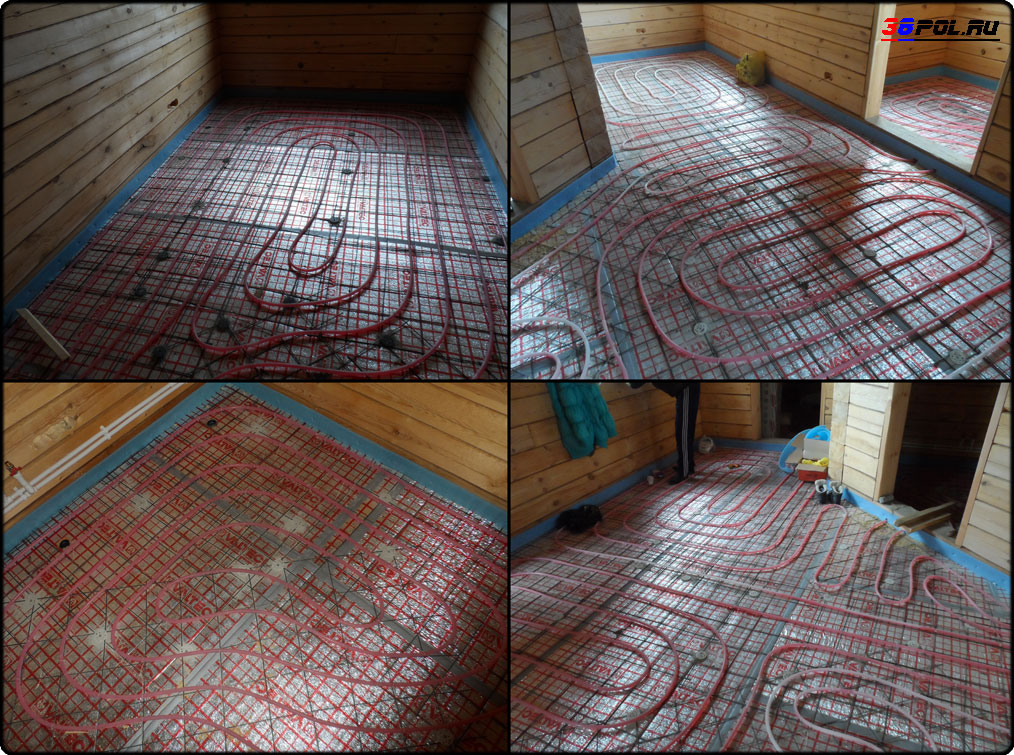

 фото 12     Начинаем непосредственно раскладку трубы для водяного тёплого пола. При этом важно помнить , что для корректной работы длина одной петли не должна превышать сто метров. И труба должна быть специализированная (для водяного тёплого пола). Допустим, если взять медную трубу, то она не пойдет, так как плохо реагирует на агрессивную среду бетонной стяжки. Или допустим взять трубу из  полипропилена, у нее плохая проводимость тепла и она тоже не пойдет. Многие сейчас, наверно, скажут: а как же металлопластик? Он тоже не рекомендуется, так как имеет молекулярную память и если её в одном месте несколько раз согнуть, то она сломается.

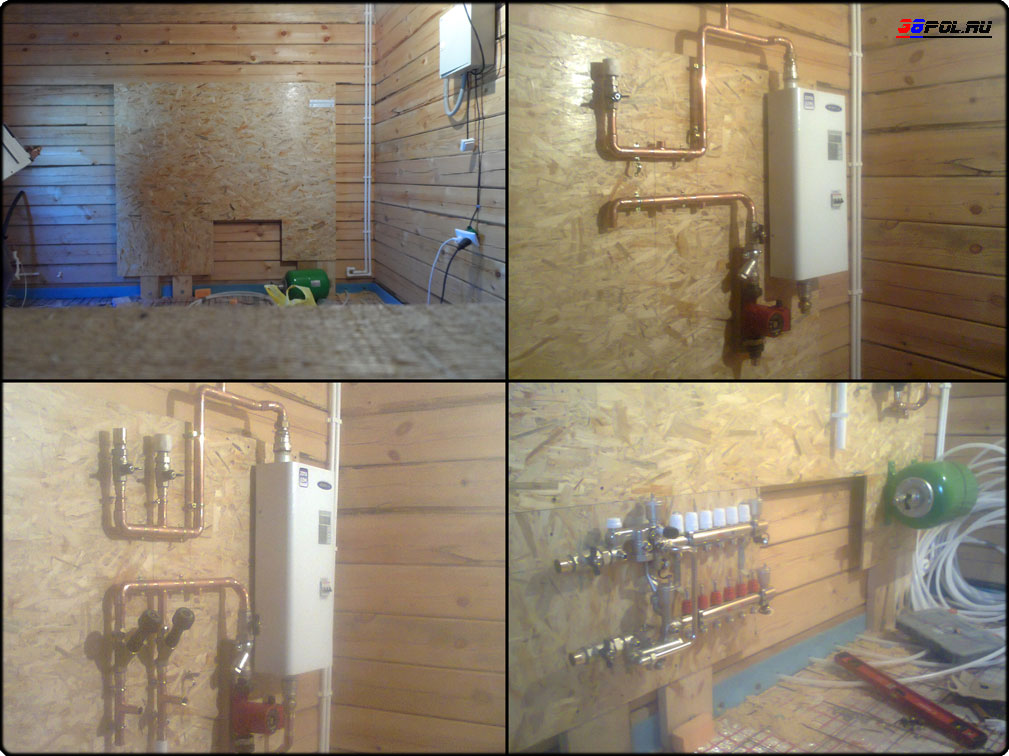

 фото 13    Приступаем к сборке отопительного узла. На данном объекте мы столкнулись с маленьким нюансом: дом был только построен, а, соответственно, даст усадку, что соответственно, скажется на отопительном узле (трубы попросту бы повело-загнуло). Чтобы решить эту проблему, мы взяли три доски 40 мм установили их перпендикулярно полу, нижнюю часть доски уперли в фундамент, а в верхней сделали углубления и запилы, а потом зафиксировали болтом. Важно: болты ставятся в верхнею часть запила. На доски прикрутили лист ОСП и уже непосредственно на него начали закреплять все необходимые элементы отопительного узла.

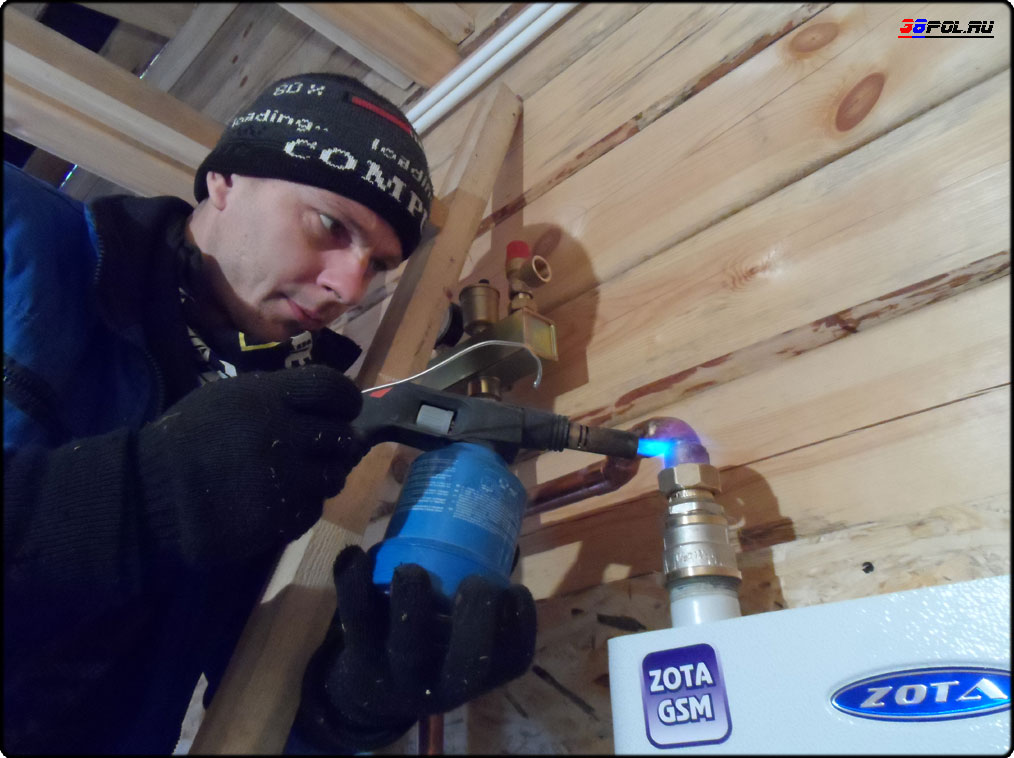

 фото 14    После сборки узла производим опайку .
 фото 15     Так как в доме у нас запланировано отопление второго этажа радиаторами, то в данном случае в систему отопления добавляется, помимо коллектора, такой элемент, как насосно-смесительный узел (с дополнительным циркуляционным насосом) для компенсации разницы температур между тёплым полом (40-50 градусов по Цельсию) и температурой выхода из котла (70-85 градусов).
 фото 16     Готовый узел отопления со всеми необходимыми элементами. А самое главное - помните, что все это Вы можете сделать своими руками.
 фото 17    Перед сдачей отопления производится опрессовка системы отопления.
 фото 18      А так же заливка теплоносителя. В данном случае используем "SITEX - 65". Предназначен для использования в закрытых системах отопления и кондиционирования, а также в качестве рабочей жидкости в других теплообменных и охлаждающих аппаратах, работающих в интервале температур от -65°С до +112°С (в соответствии с инструкциями по эксплуатации оборудования) с целью исключения размораживания систем отопления, разрыва труб и радиаторов при низких температурах.

Теплоноситель «SITEX -65» возможно использовать как в готовом, так и в разбавленном виде.

Для получения рабочей смеси необходимой температуры начала кристаллизации Теплоноситель «SITEX -65» разводится дистиллированной или фильтрованной смягчённой водой.

 фото 19

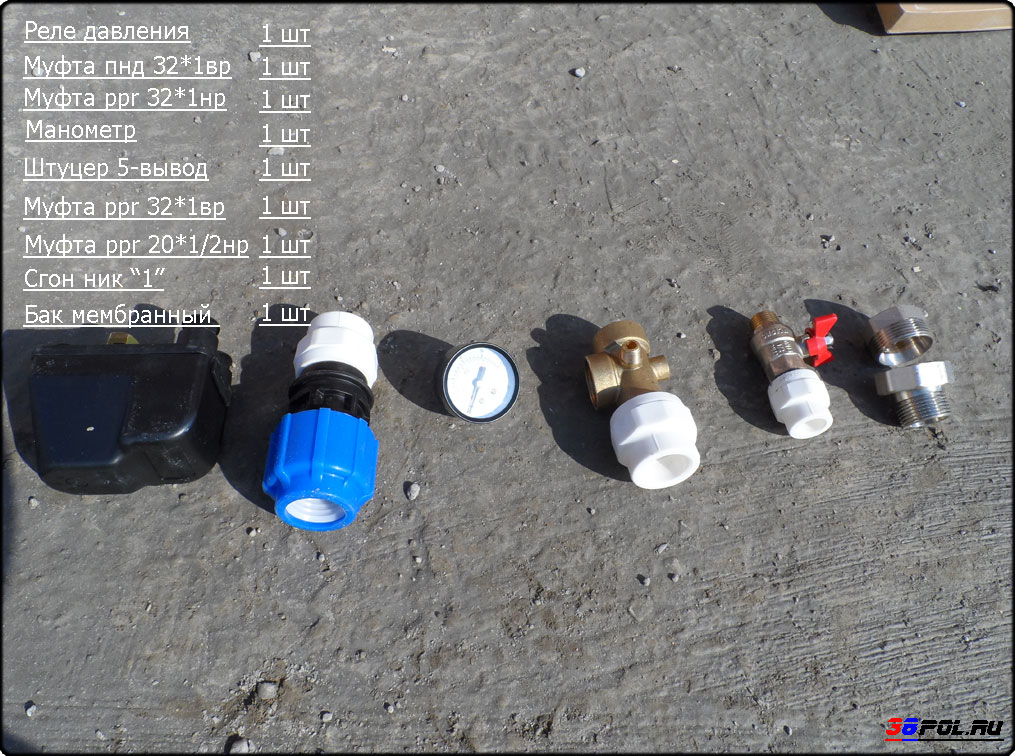

 фото 20     Приступаем к монтажу скважинного насоса и прокладке труб водоснабжения. Важно помнить, что оборудование для таких целей важно покупать в специализированных магазинах, где вам могут дать квалифицированную консультацию в данном вопросе.
 фото 21      Монтируем автоматику для скважинного насоса и устанавливаем водонагреватель фирмы Otgon.

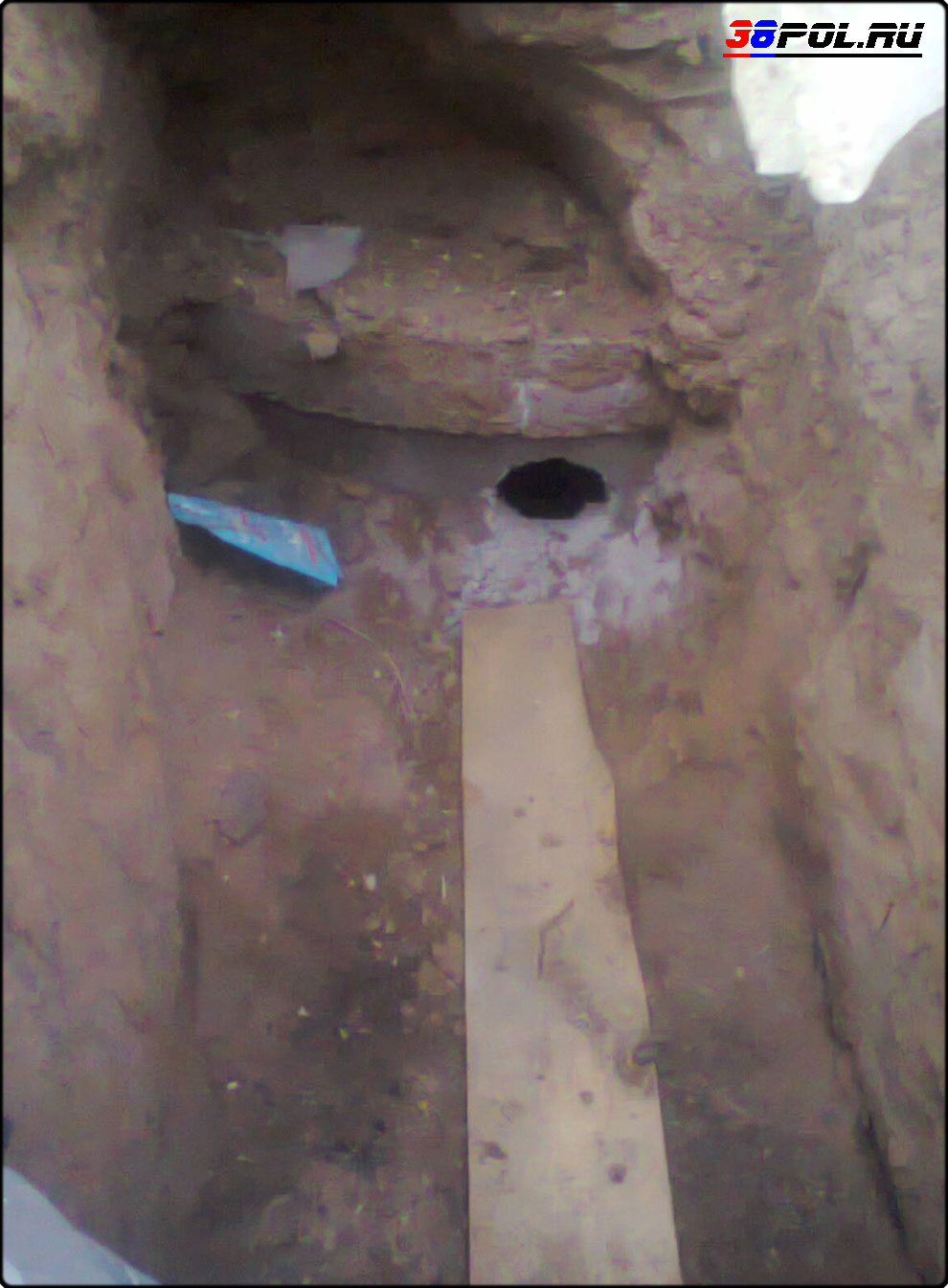

 фото канализация 1     Монтируем уличную канализацию. И не забываем про подушку.

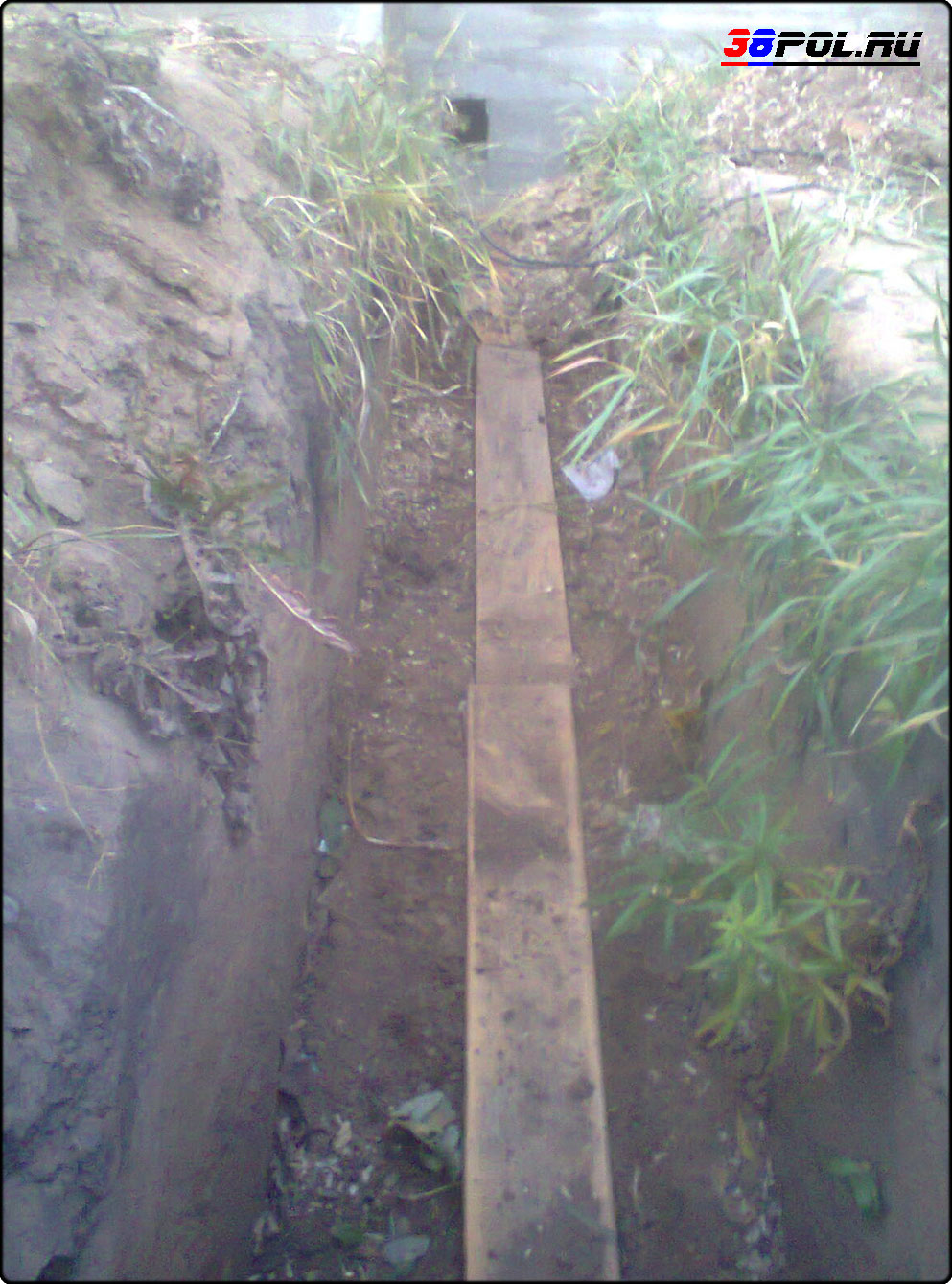

 фото канализация 2     Основание под укладку трубы  посыпаем песком от 10 до 15 см. или гравием.

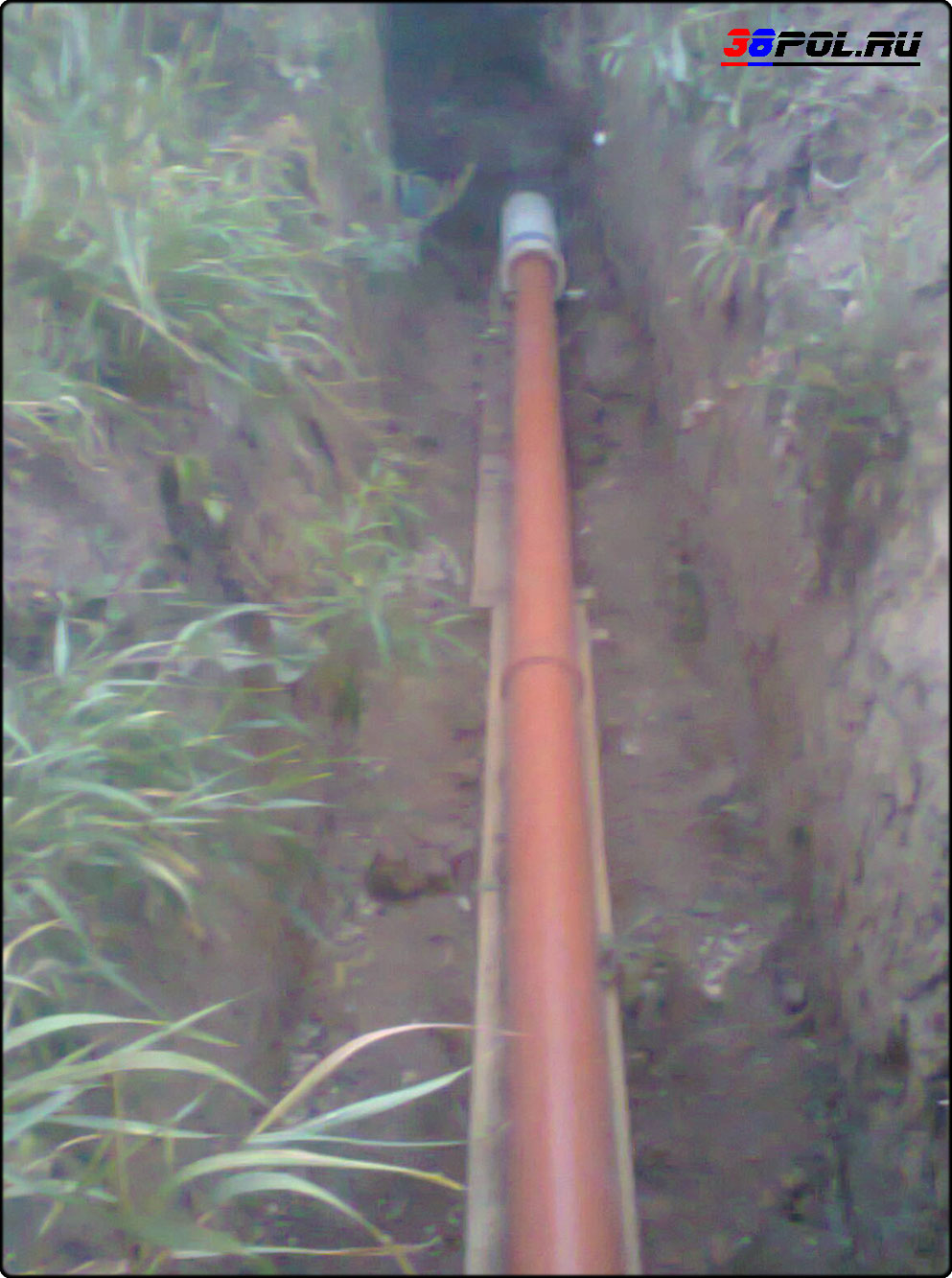

 фото канализация 3

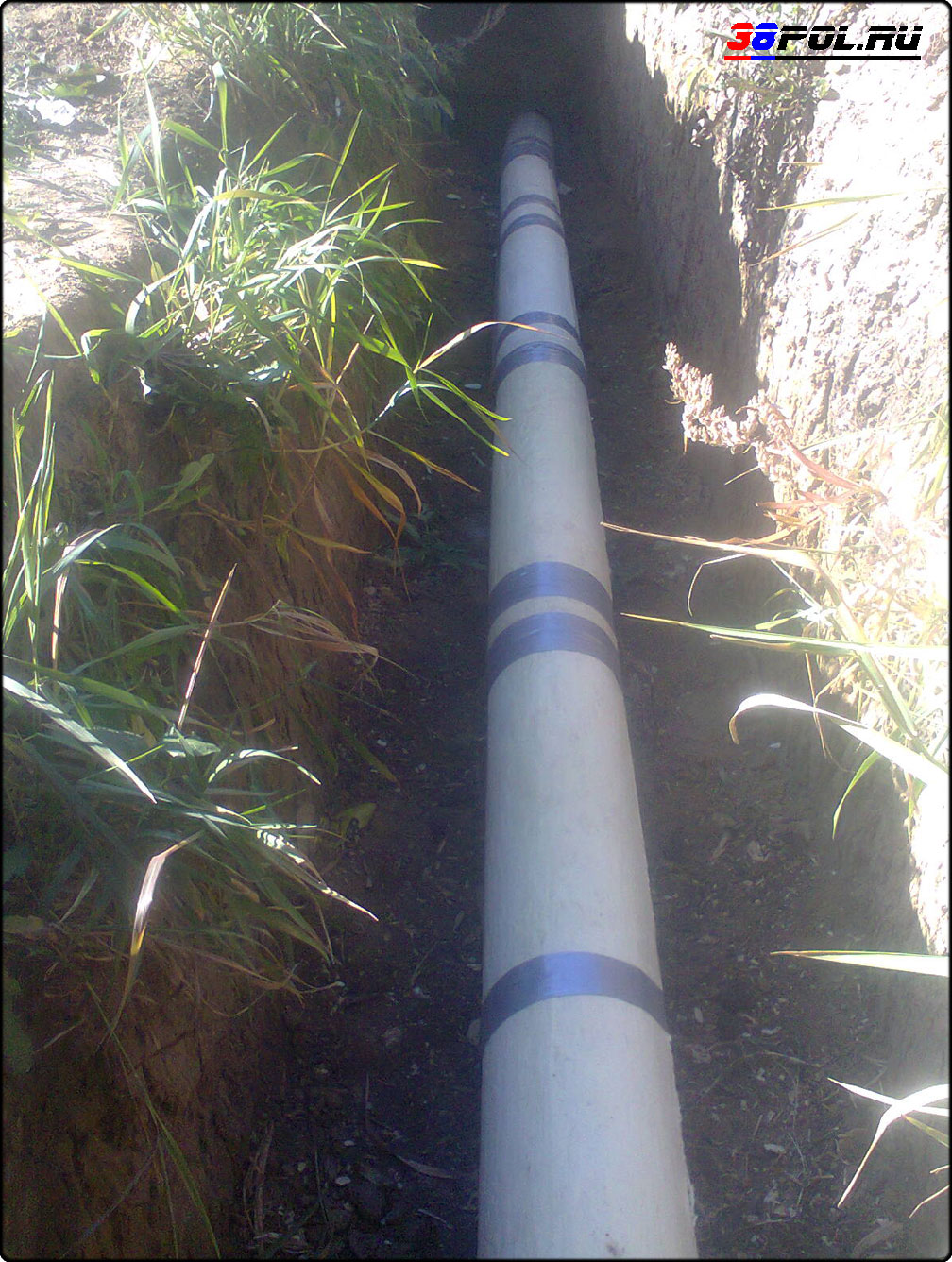

 фото канализация 4      По просьбе заказчика была сделана двойная изоляция и установлен саморегулируемый греющий  кабель внутрь уличной канализации.

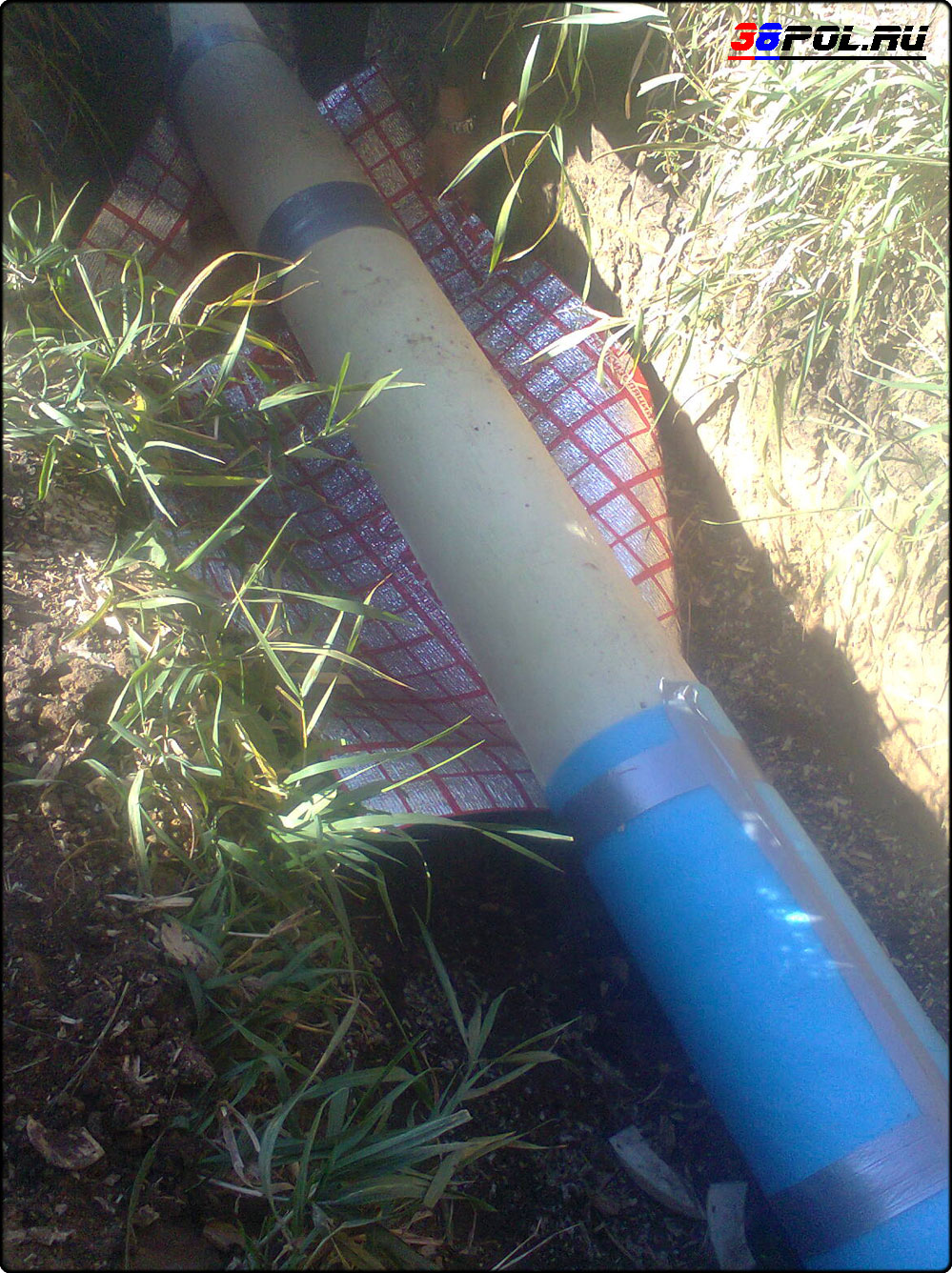

 фото канализация 5     Сначала мы собрали трубу, затем установили внутрь греющий кабель, затем одели изоляцию для труб, стянув для надежности термостойким армированным скотчем, затем завернули в изоляцию для водяных полов отражающей стороной внутрь и так же все стыки проклеили армированным скотчем.

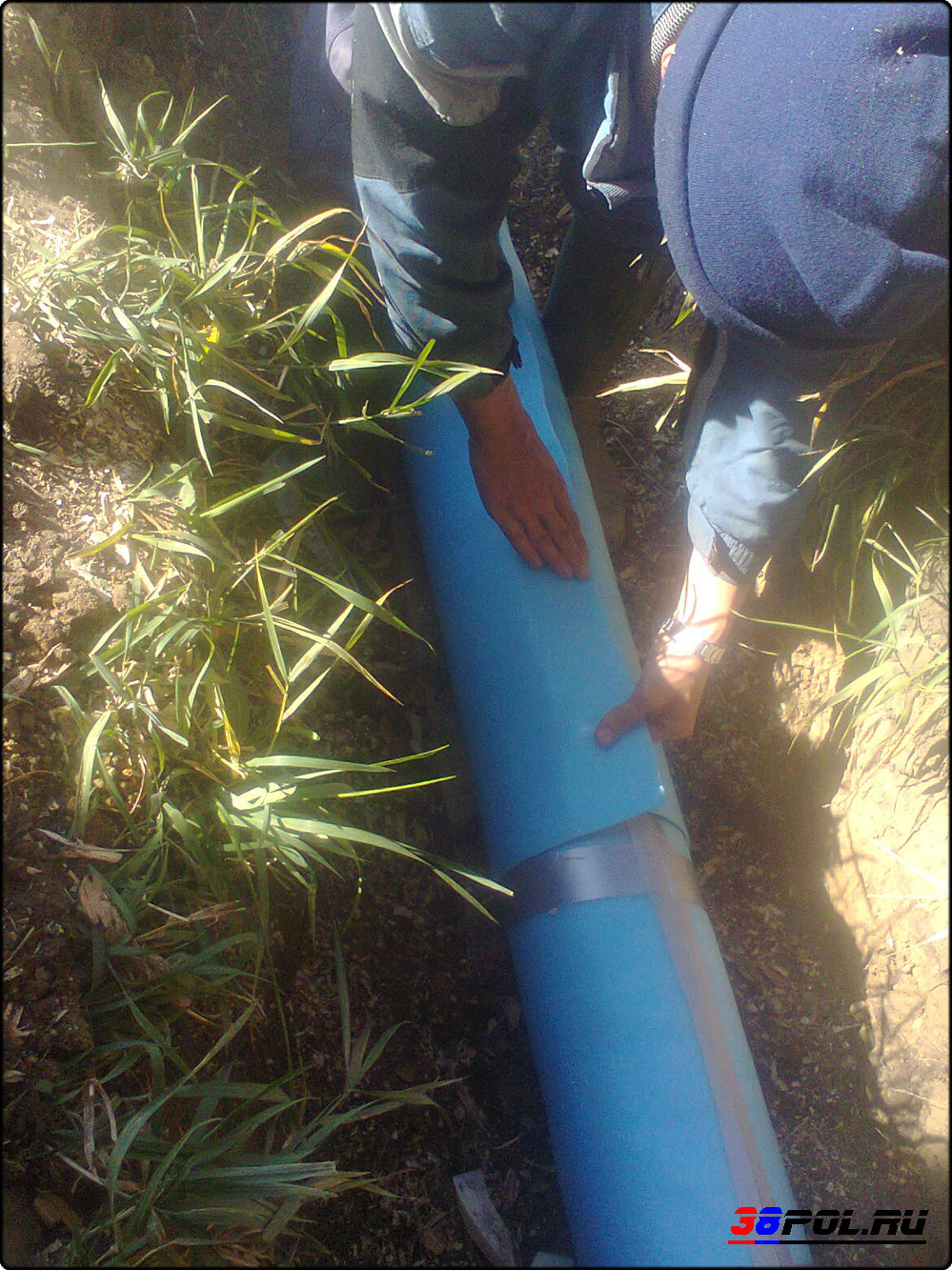

 фото канализация 6       Все это было сделано, потому что канализация выше уровня промерзания земли, так как ниже положить трубу оказалось технически невозможным. Поэтому все такие нюансы лучше решать на стадии планирования строительства дома.
 фото канализация 7     Уличная канализация готова. Можно засыпать.
 фото канализация 8     Монтируем  канализацию внутри дома.
