Водяной тёплый пол 4 этажа. Иркутск. Ерши.
background
logotype

 Стоимость выполненных работ: 86 100 руб.

 Стоимость материалов: 296 435 руб.

 Срок выполнения работ: 10 дней.

 Дата сдачи и запуска: 03.04.2017



Тёплый водяной пол 4 этажа. Иркутск. Ерши.

Монтаж тёплого пола в Иркутске. Ерши

 Наш новый объект расположен в м/р Ершовский города Иркутска. Он представляет собой четырёхэтажную блоксекцию (таунхаус) с гаражом.

Общая площадь объекта составляет 216 м2, отапливаемая площадь составит примерно 75% от общей площади помещений.

Вид отопления: водяные тёплые полы на всех этажах (гараж отапливается частично).

Покомнатная автоматика (по желанию клиента) не используется. Управление температурой осуществляется поэтажно на жилых этажах.

.Подготовка основания тёплого пола

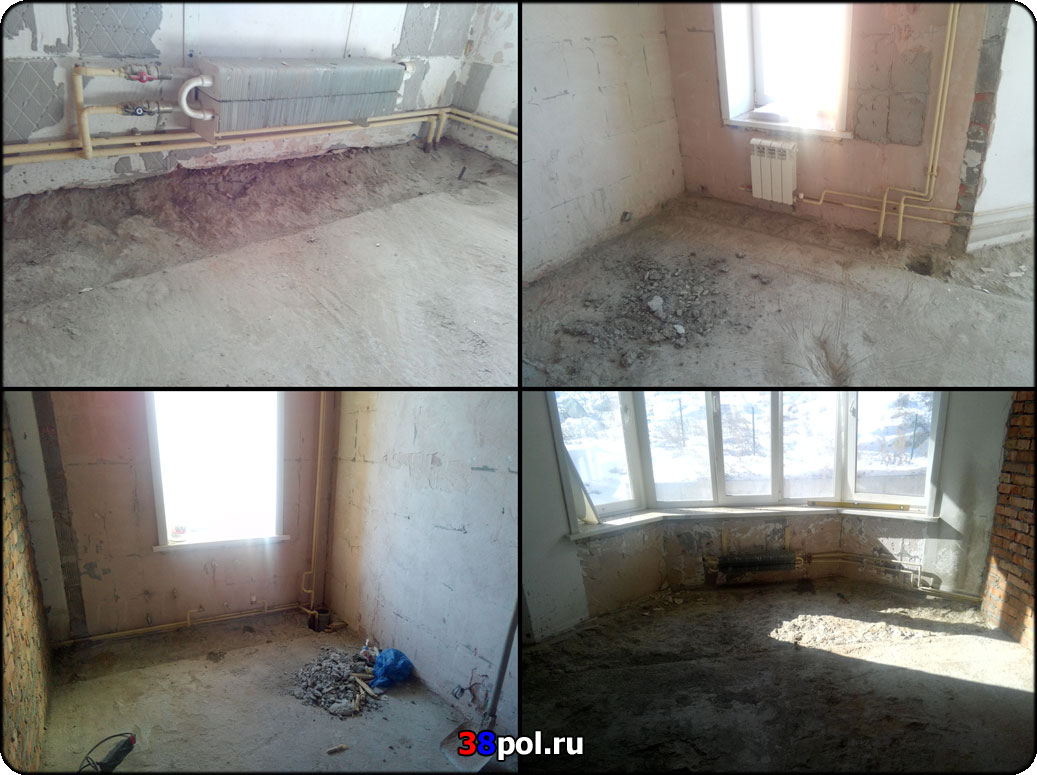

На данном объекте ранее использовалась радиаторная система отопления.

Поэтому первым делом мы производим её демонтаж и уборку помещений.

Подготовка основания тёплого пола

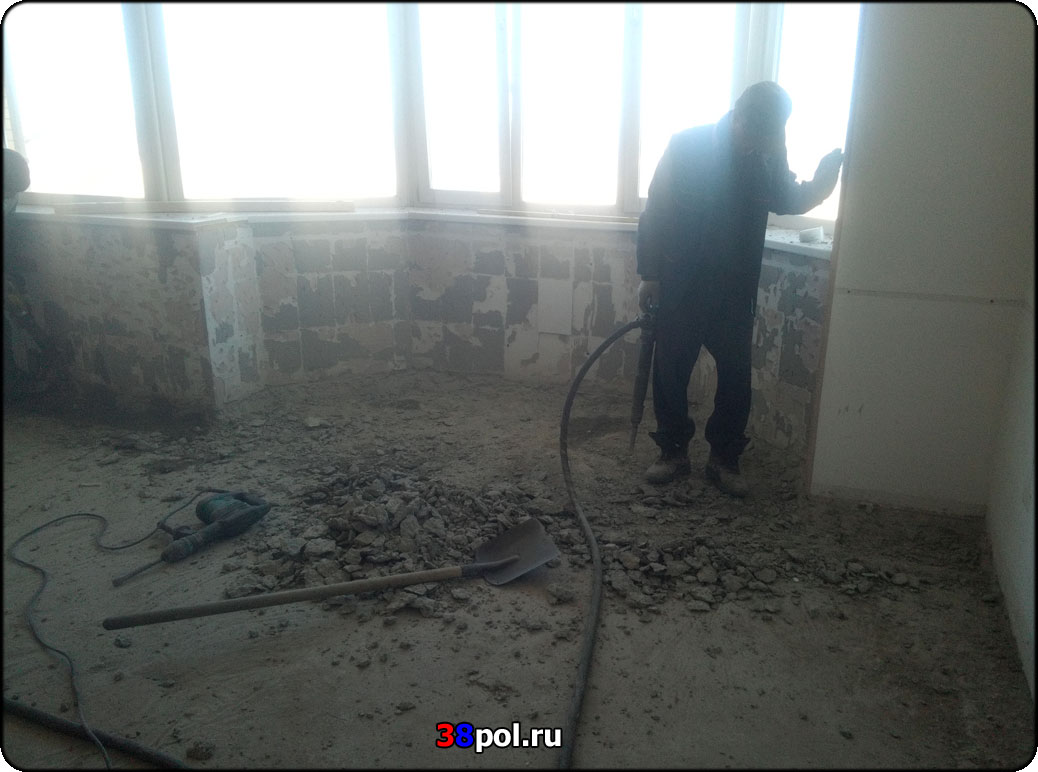

 Уровень пола эркеров и основных помещений имел значительный перепад по высоте, поэтому на стадии подготовки объекта к работе было произведено выравнивание пола, предназначенного под раскладку трубы отопления.

Подготовка основания тёплого пола

 Убираем лишний мусор, подготавливая фронт работ:)

Коллектор тёплого водяного пола

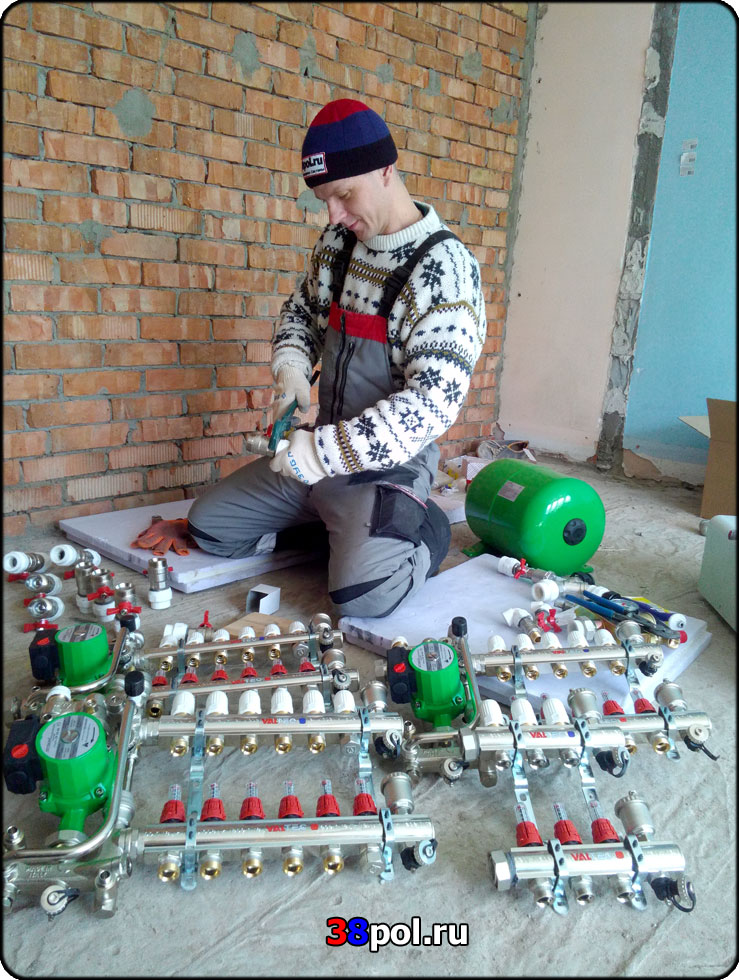

 Монтаж коллектора VALTEC и насосно-смесительного узла COMBIMIX:

Производим скрутку (герметизацию) рабочих элементов системы отопления:

1) Трёх элементов, состоящих из насосно-смесительных узлов, коллекторов и запорной арматуры

2) Одного коллектора без насосно-смесительного узла (служит объектом контура теплоотведения при использовании поэтажной автоматики на основных жилых этажах)

3) Прочих элементов непосредственного узла отопления (котёл, мембранный бак и т.д.).

Коллектор тёплого водяного пола

 Данный этап завершён.

Подготовка к монтажу тёплого пола

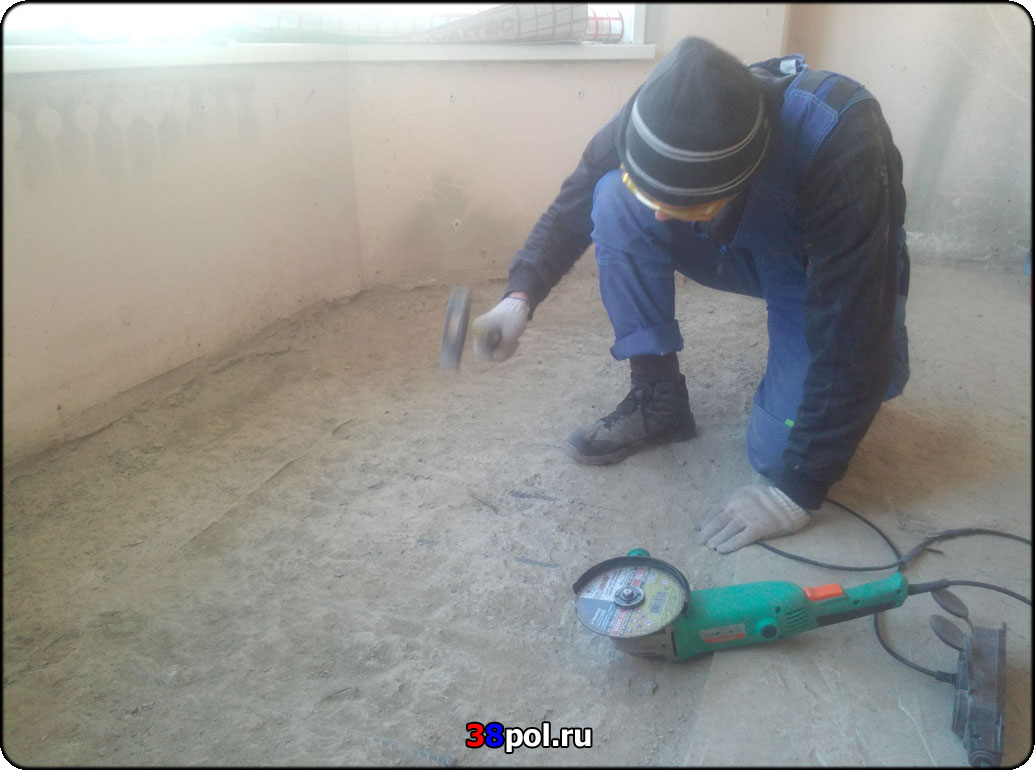

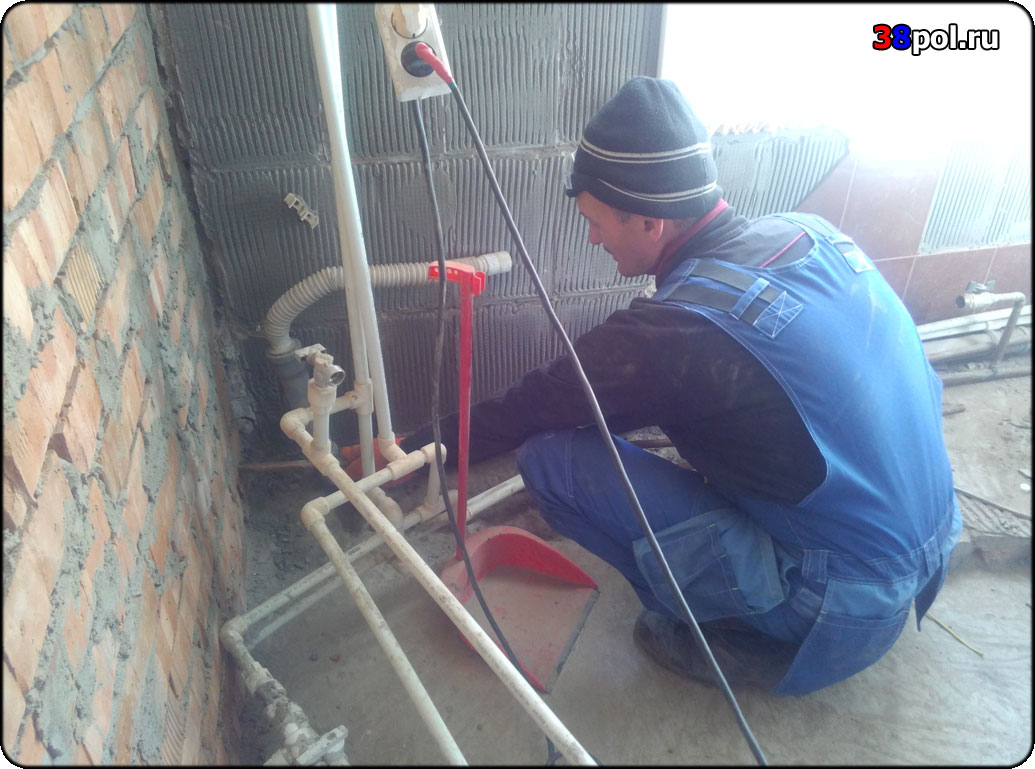

 После выравнивания пола производим демонтаж торчащих элементов арматуры (способных повредить как изолирующий слой, так и саму трубу тёплого пола).

Монтаж теплоизоляции для теплого пола Valtec

 Монтаж тёплого пола:

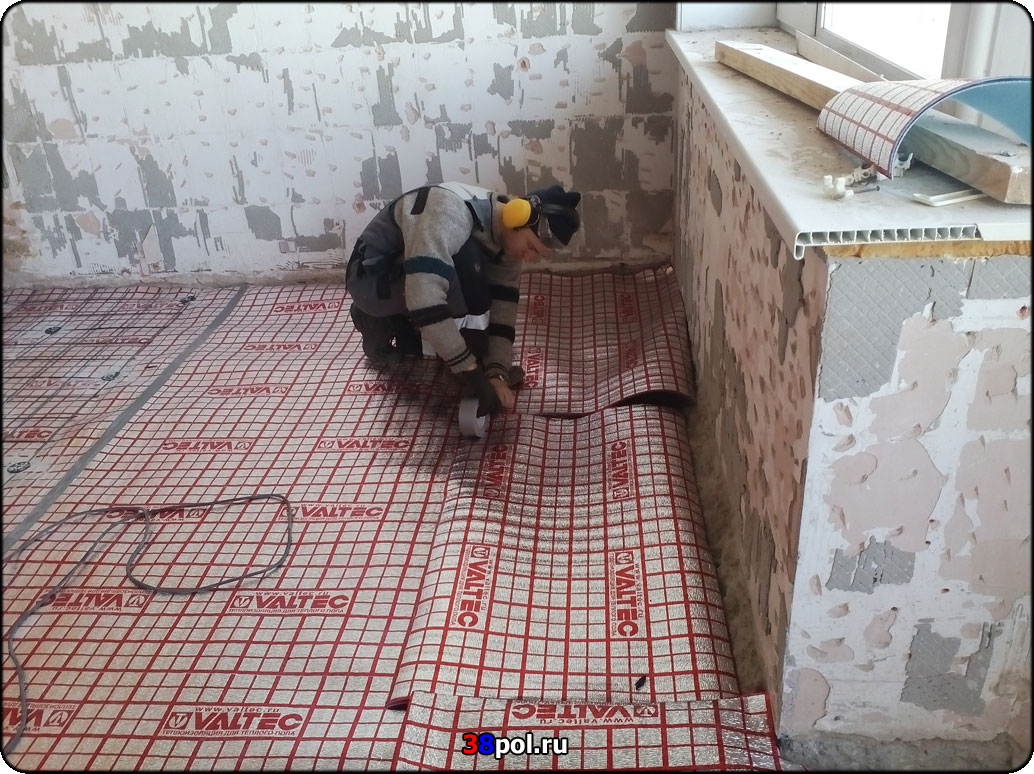

Этот этап начинаем с раскладки двойного слоя отражающей подложки (обеспечивает тепло- и гидроизоляцию поверхности пола). На жилых этажах (со 2ого по 4й) пришлось отказаться (по пожеланию клиента) от экструдированного пенополистирола ввиду невысокой высоты имеющихся потолков.

Монтаж теплоизоляции для теплого пола Valtec

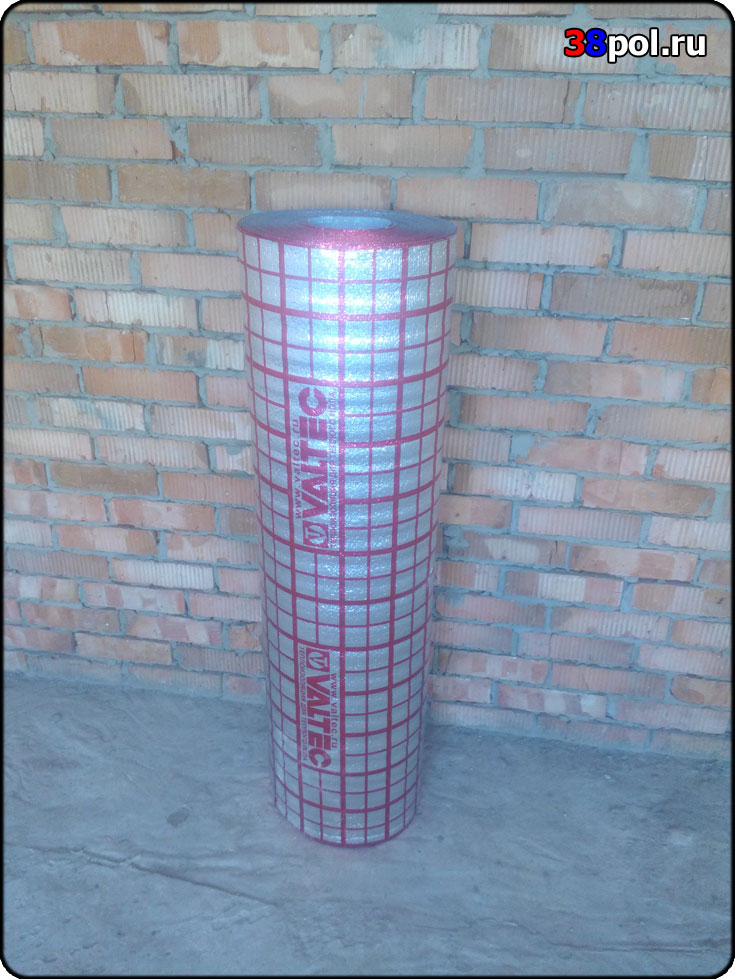

 Отражающая теплоизоляция VALTEC.

Монтаж теплоизоляции для теплого пола Valtec

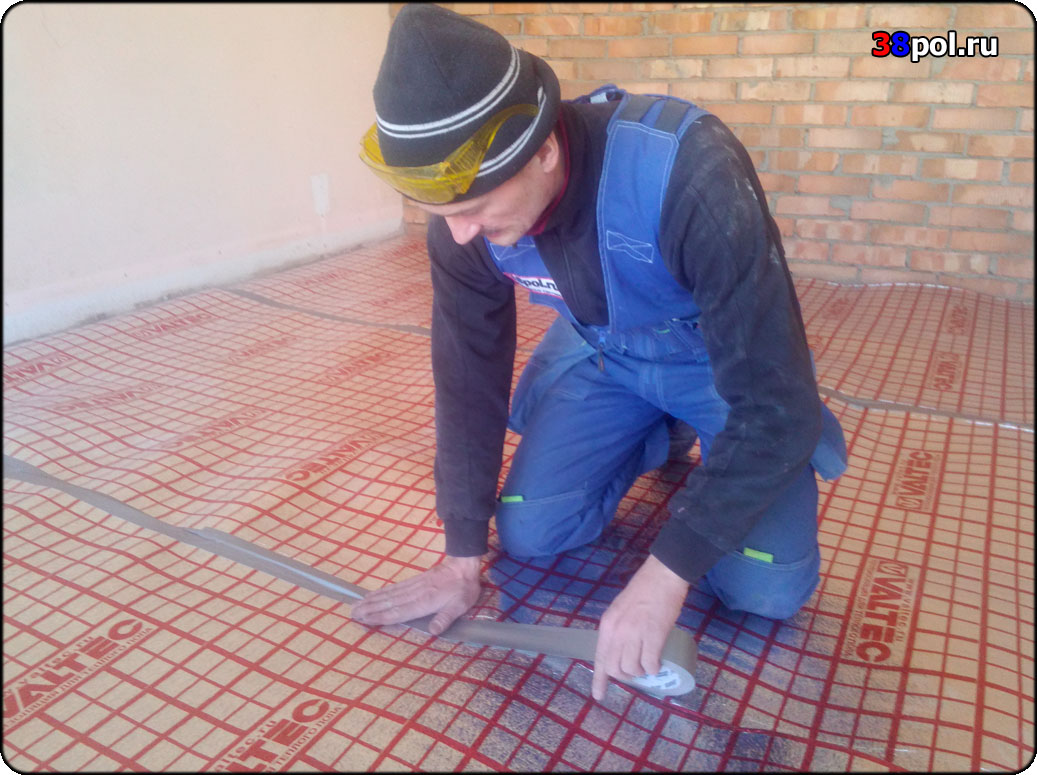

 Все стыки подложки тщательно проклеиваем армированным скотчем.

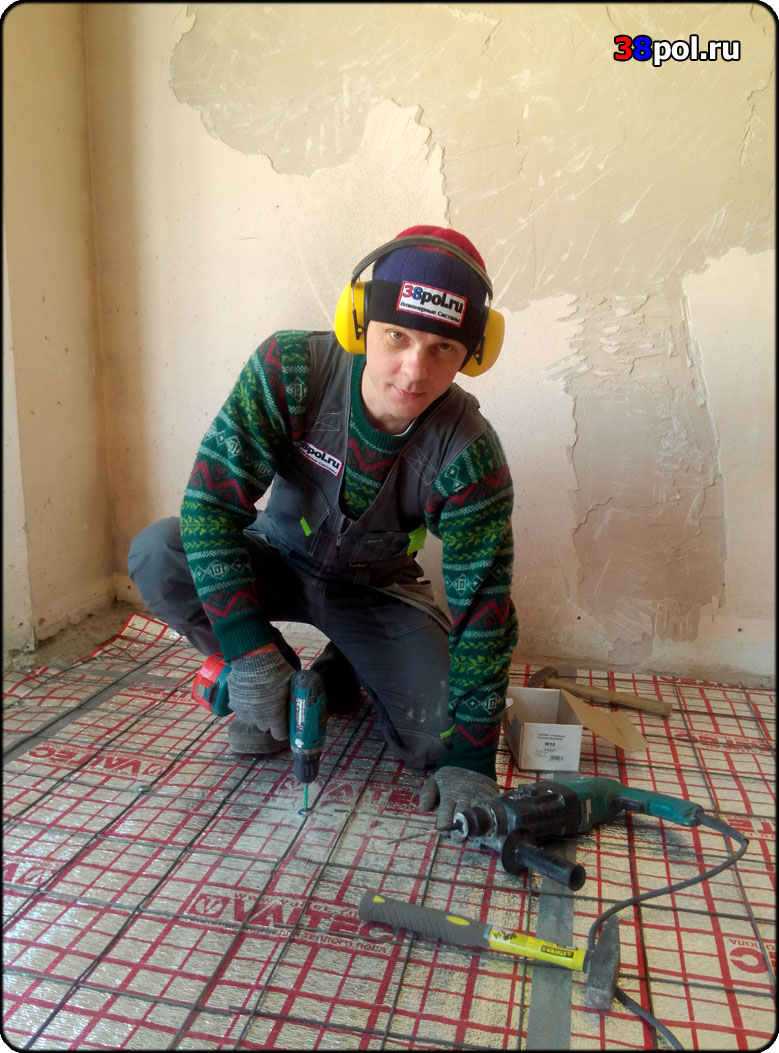

Монтаж сетки

 Сетка кладочная:

Следующим этапом осуществляем крепёж сетки для крепления трубы тёплого пола.

Монтаж демпферной ленты

 Демпферная лента:

её крепим по всему периметру помещений.

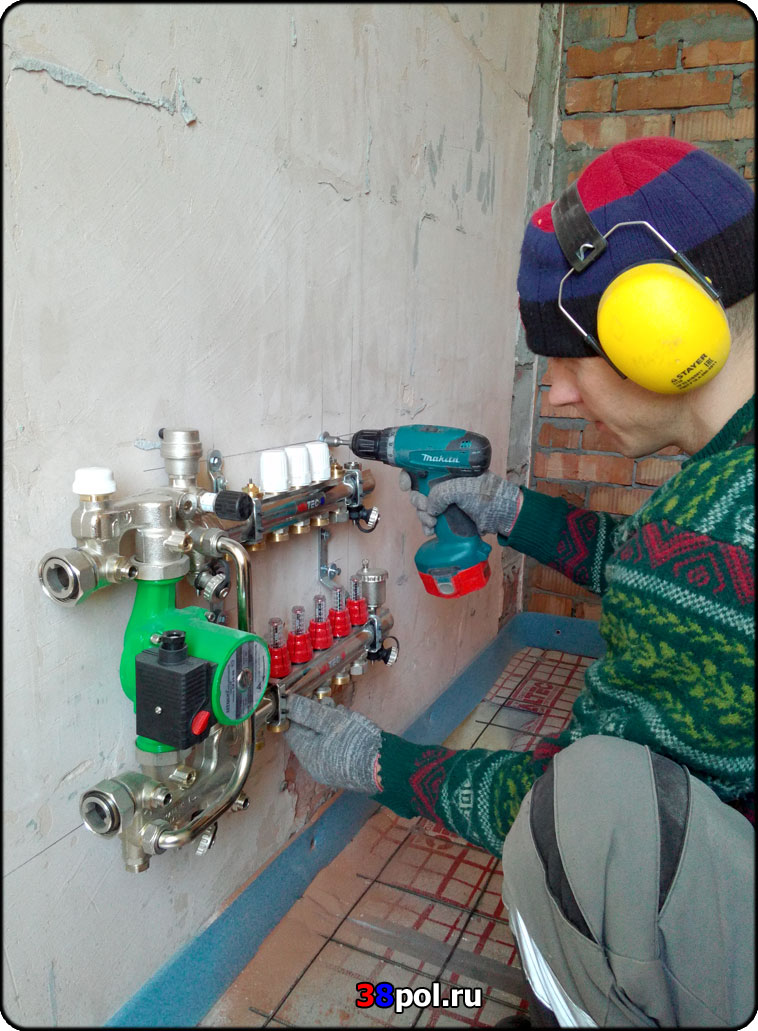

Монтаж коллектора тёплого водяного пола и смесительного узла Valtec

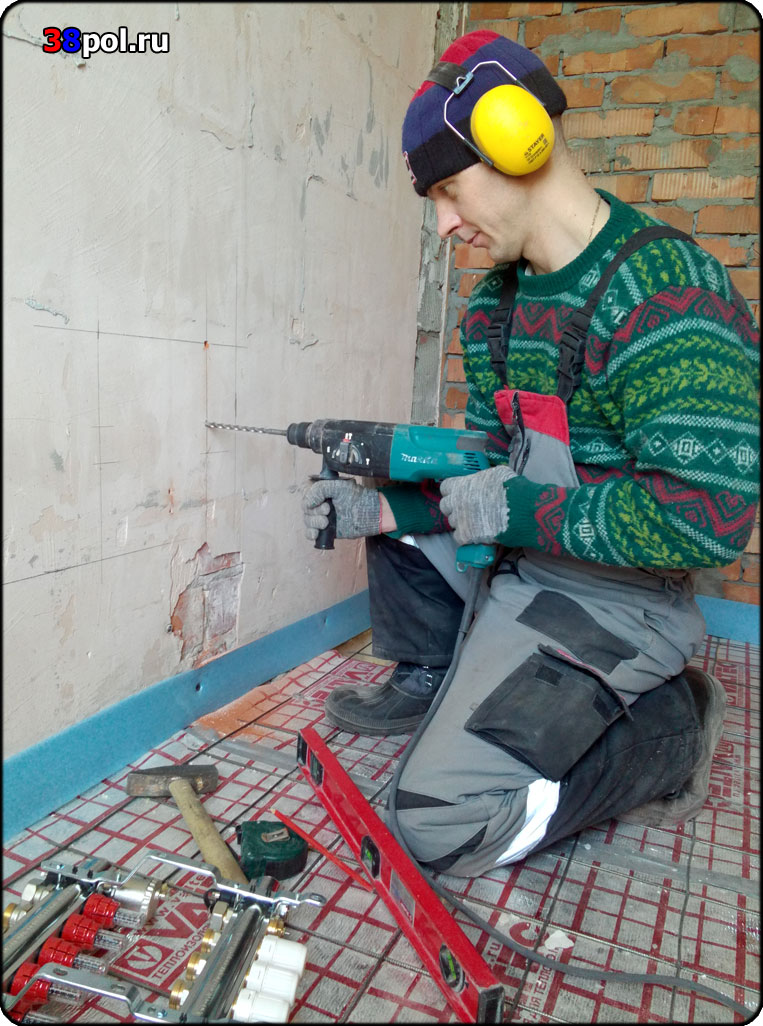

 Монтаж коллектора VALTEC:

работа по непосредственному устройству водяного тёплого пола начинается с крепления коллекторов (служат для деления поэтажного количества трубы тёплого пола на отдельные ветки, количество которых определяется на основании площади отдельных помещений каждого этажа).

Монтаж коллектора тёплого водяного пола и смесительного узла Valtec

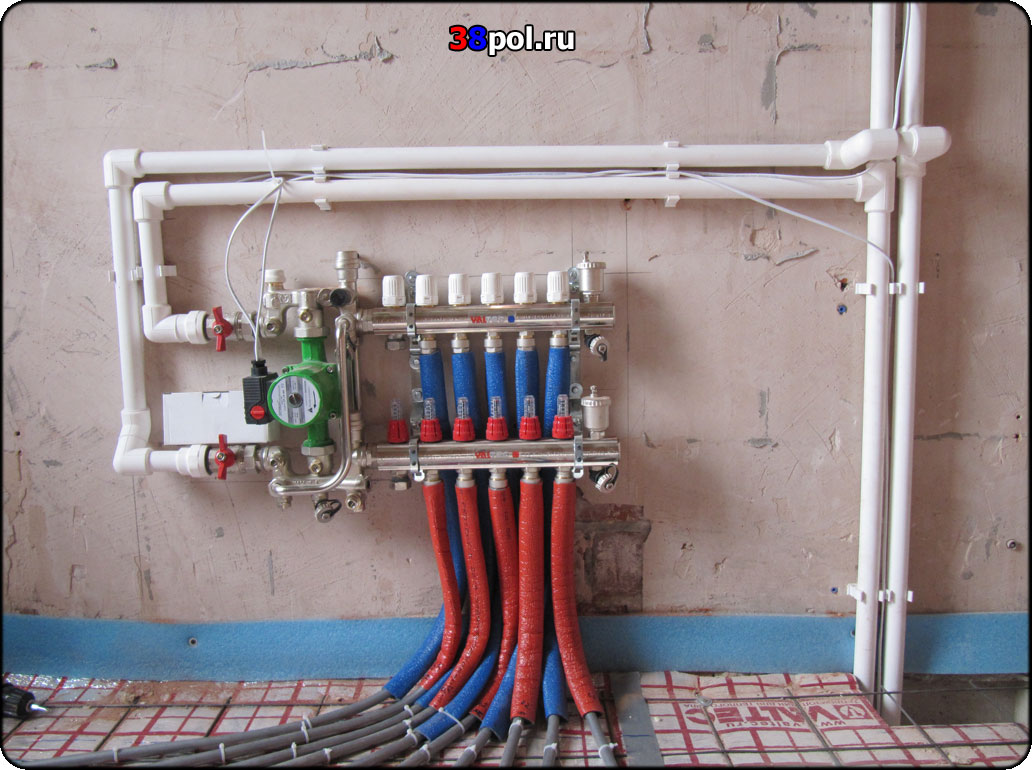

 Насосно-смесительный узел COMBIMIX:

Необходим для поддержания требуемой температуры во вторичном контуре (за счёт использования теплоносителя из обратки).

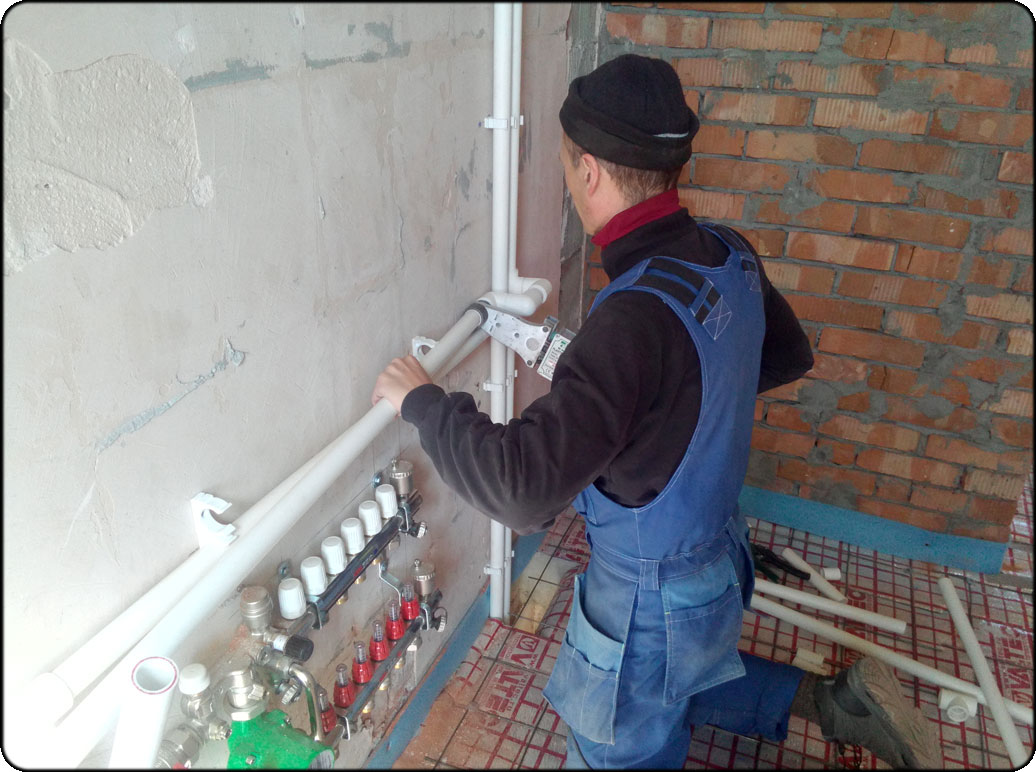

Монтаж стояков отопления

После устройства коллекторов, производим монтаж стояков отопления по всему зданию.

Монтаж стояков отопления

 Данный этап в процессе:)

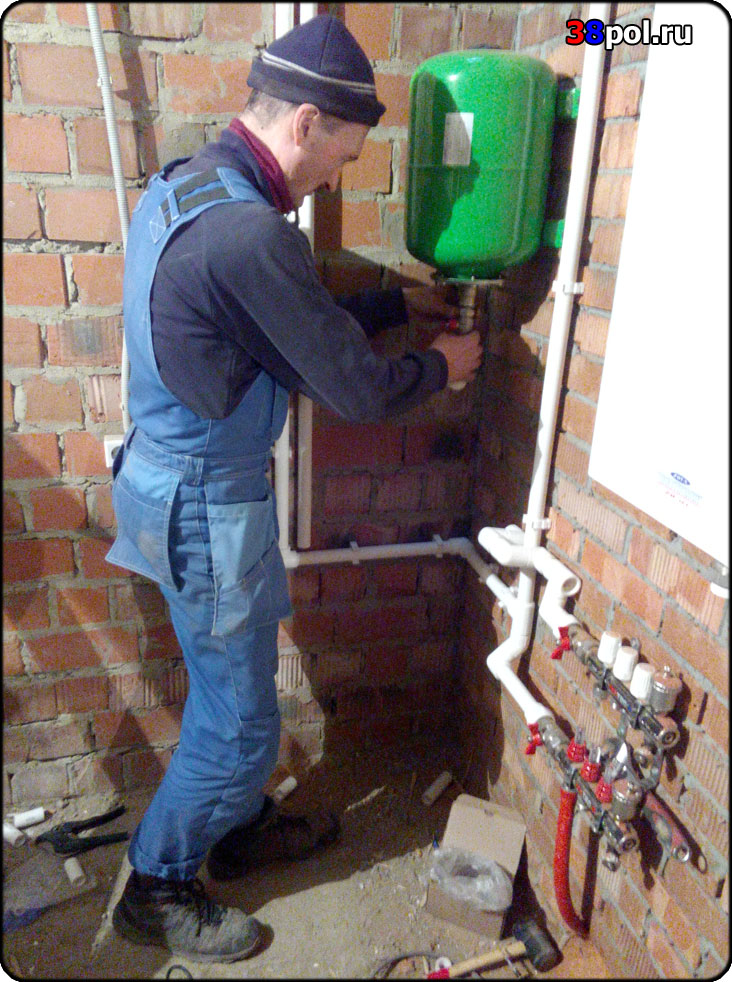

Монтаж теплового узла

 После стояков монтируем и узел отопления.

Коллектор тёплого пола первого этажа является одновременно и контуром теплоотведения (не подлежит точной регулировке температуры в процессе эксплуатации системы отопления).

Монтаж трубы тёплого водяного пола Valtec

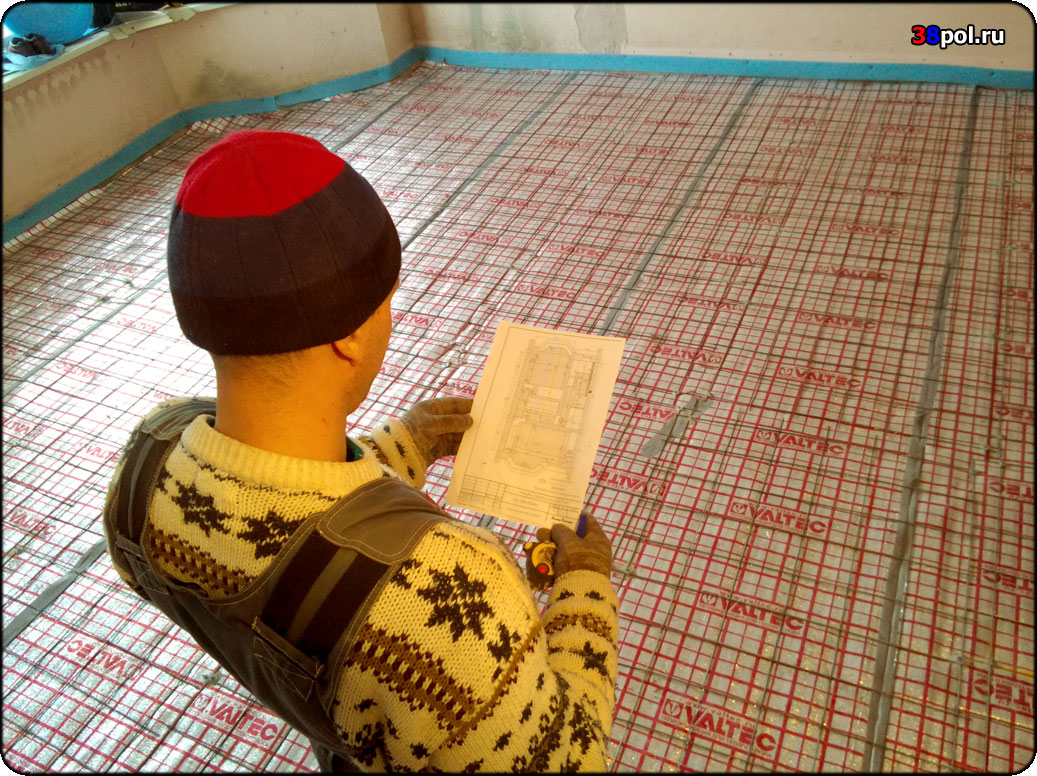

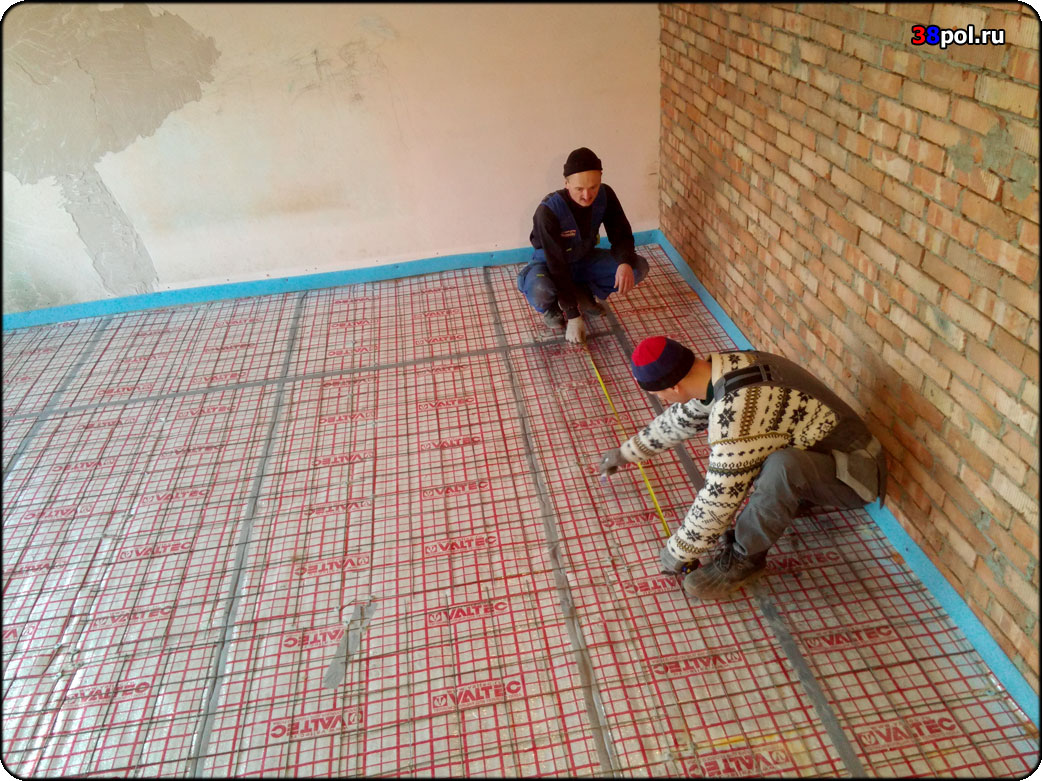

 Процесс заскладки трубы тёплого пола начинаем с разметки веток тёплого пола с учётом дизайнерского проекта данного объекта.

Монтаж трубы тёплого водяного пола Valtec

 Данный этап в процессе.

Монтаж трубы тёплого водяного пола Valtec

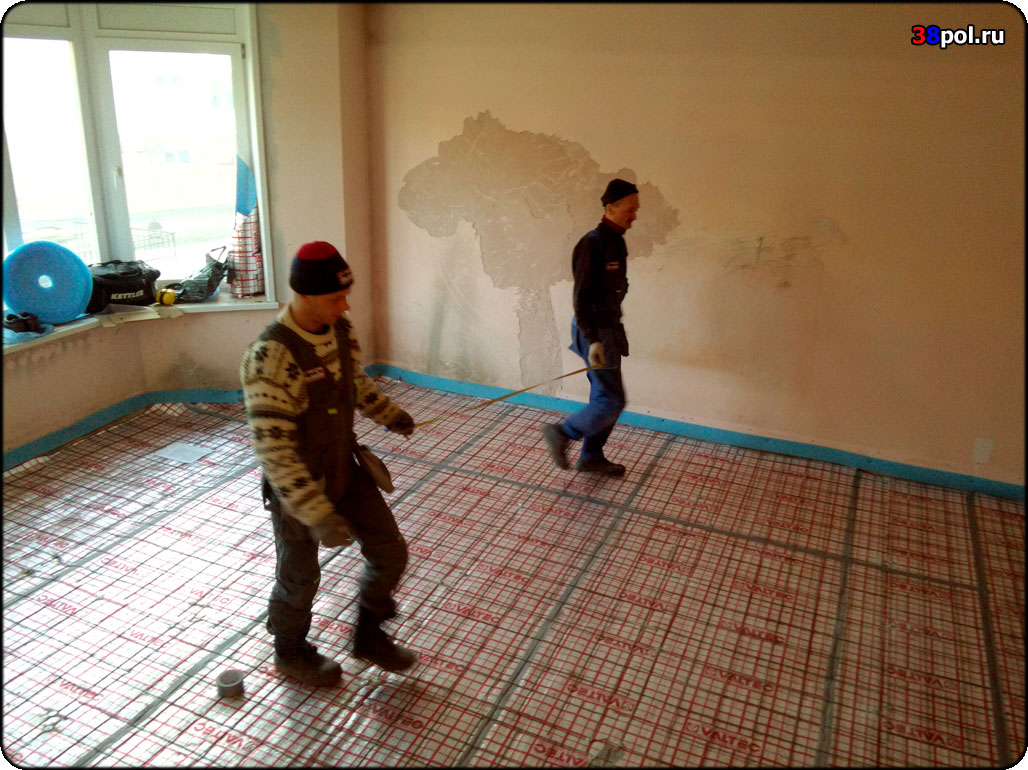

 Все необходимые отступы размечаются заранее.

Монтаж трубы тёплого водяного пола Valtec

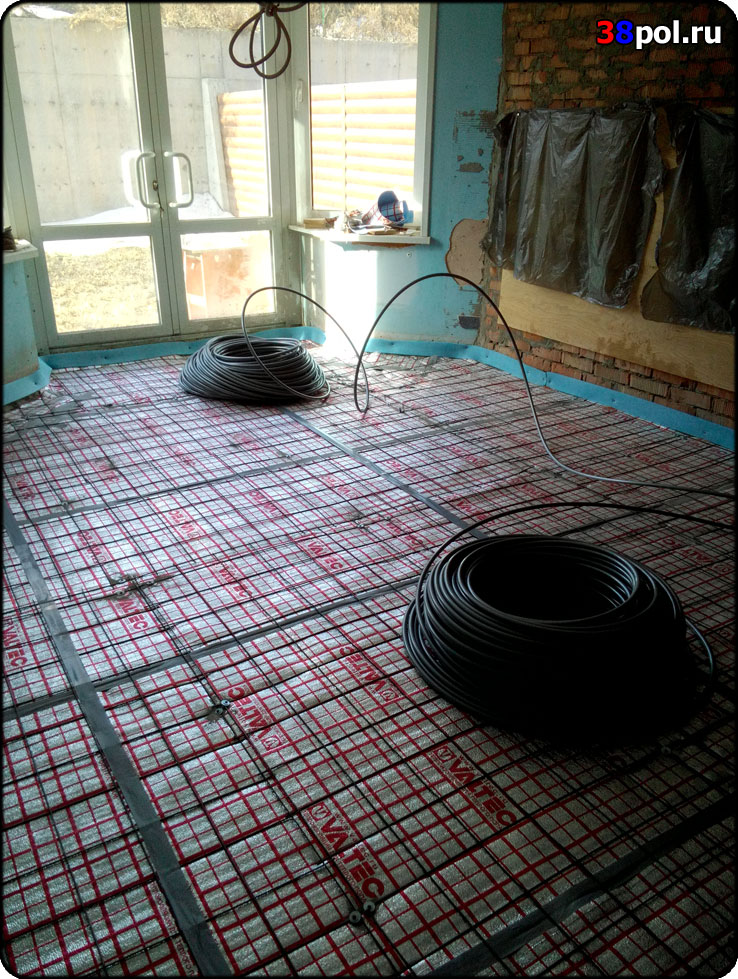

 Труба тёплого пола VALTEC:

На данном объекте используется труба VALTEC PERT (80 градусов, 10 бар) ввиду низкотемпературного характера отопления всего объекта.

Монтаж трубы тёплого водяного пола Valtec

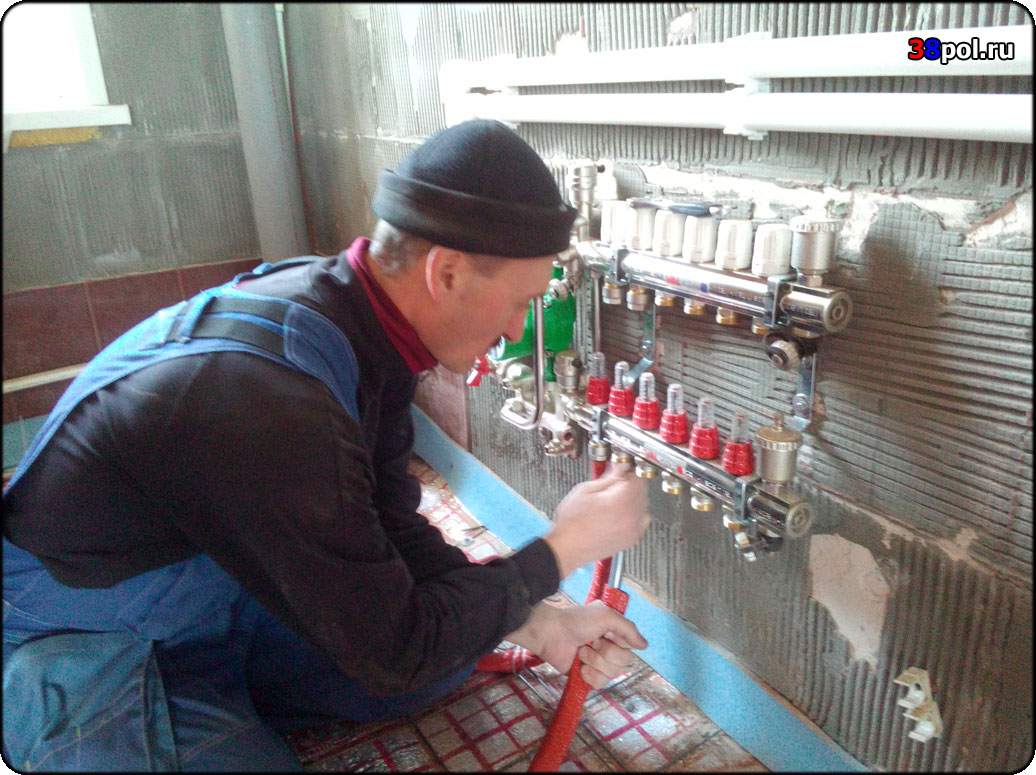

 Крепления труб к коллектору осуществляем с учётом будущей стенки санузла (в которой будет спрятан наш коллектор).

Монтаж трубы тёплого водяного пола Valtec

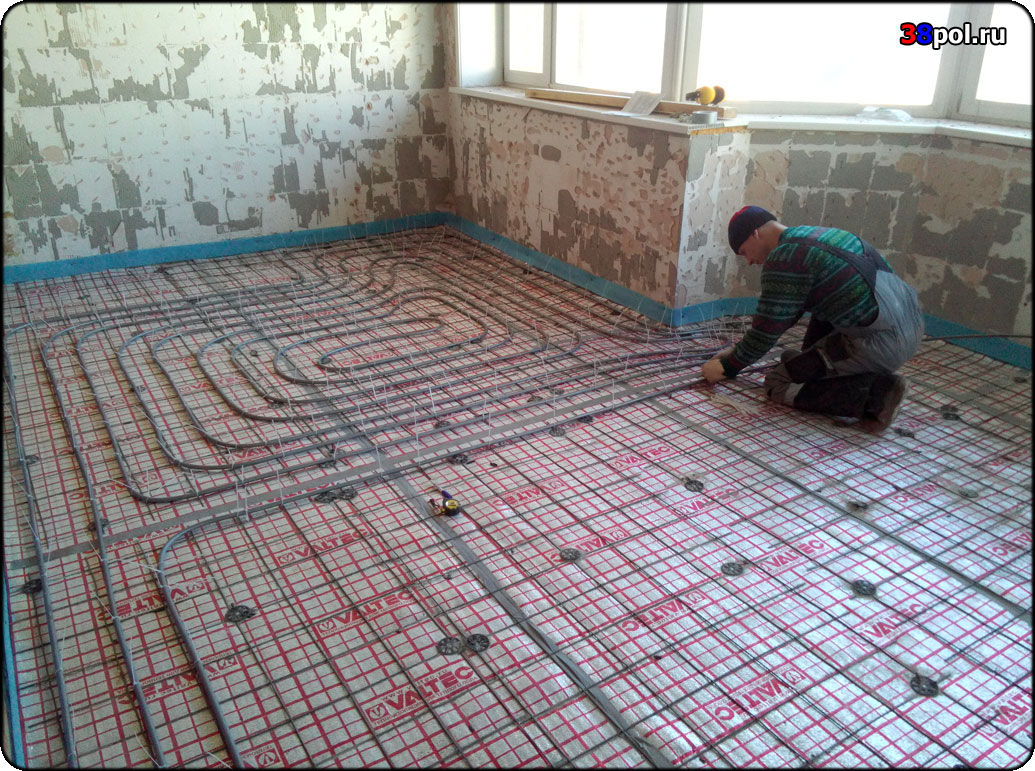

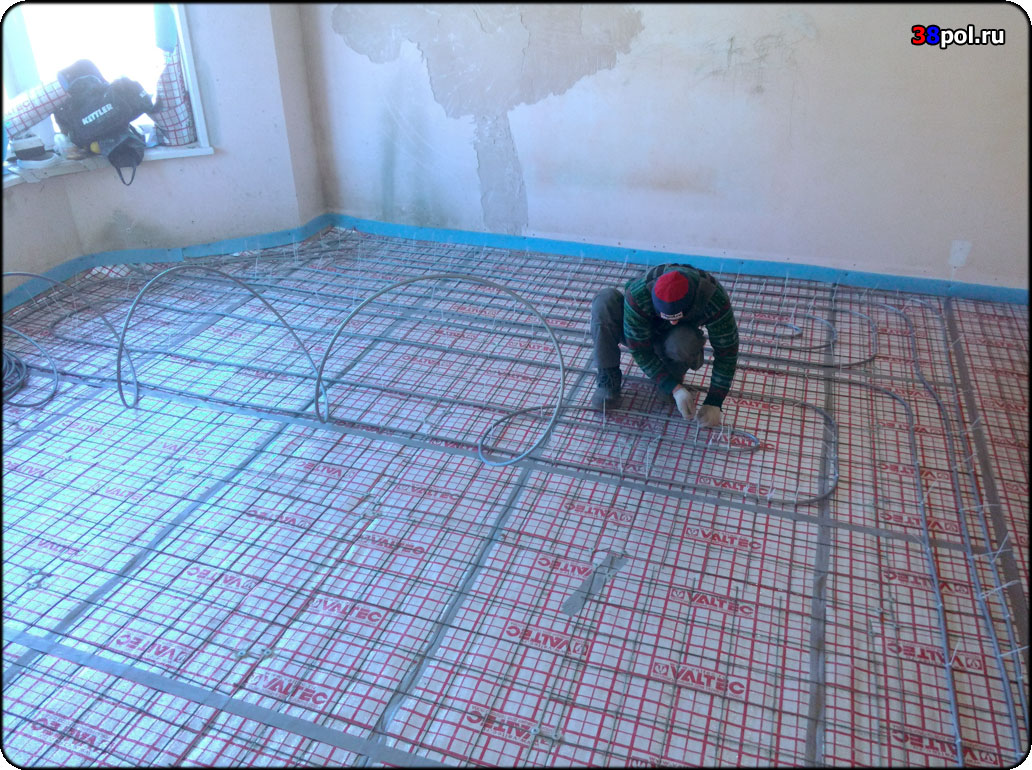

 Раскладка трубы тёплого пола:

Фрагмент данного этапа.

Монтаж трубы тёплого водяного пола Valtec

 Труба тёплого пола.

Монтаж трубы тёплого водяного пола Valtec

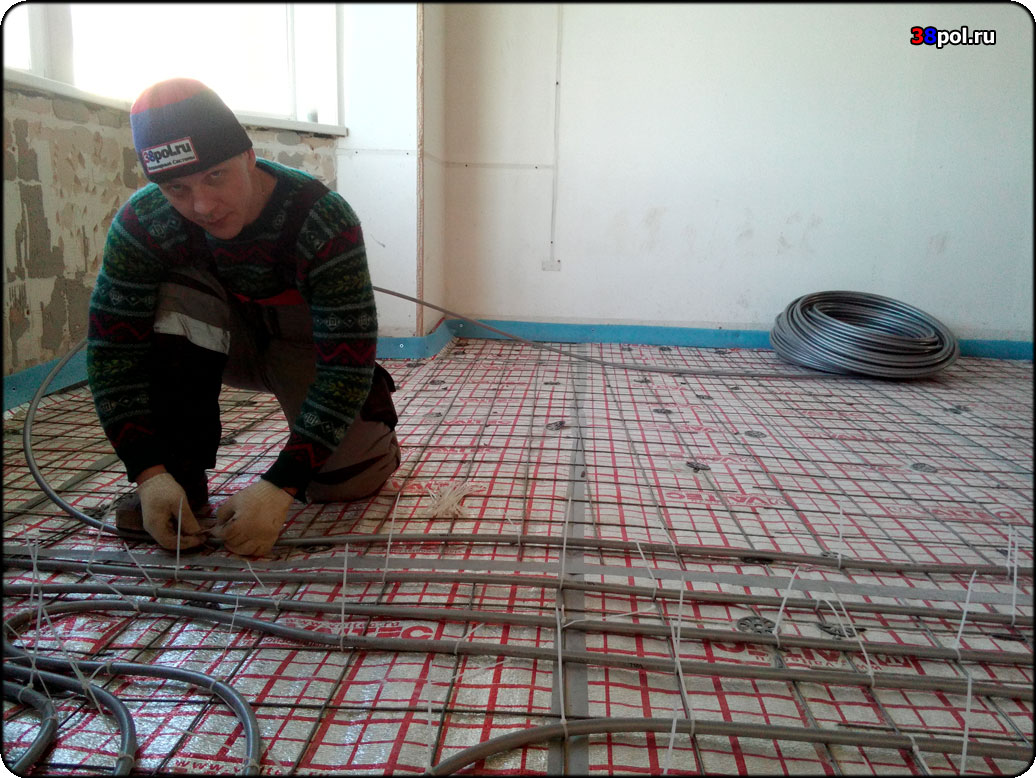

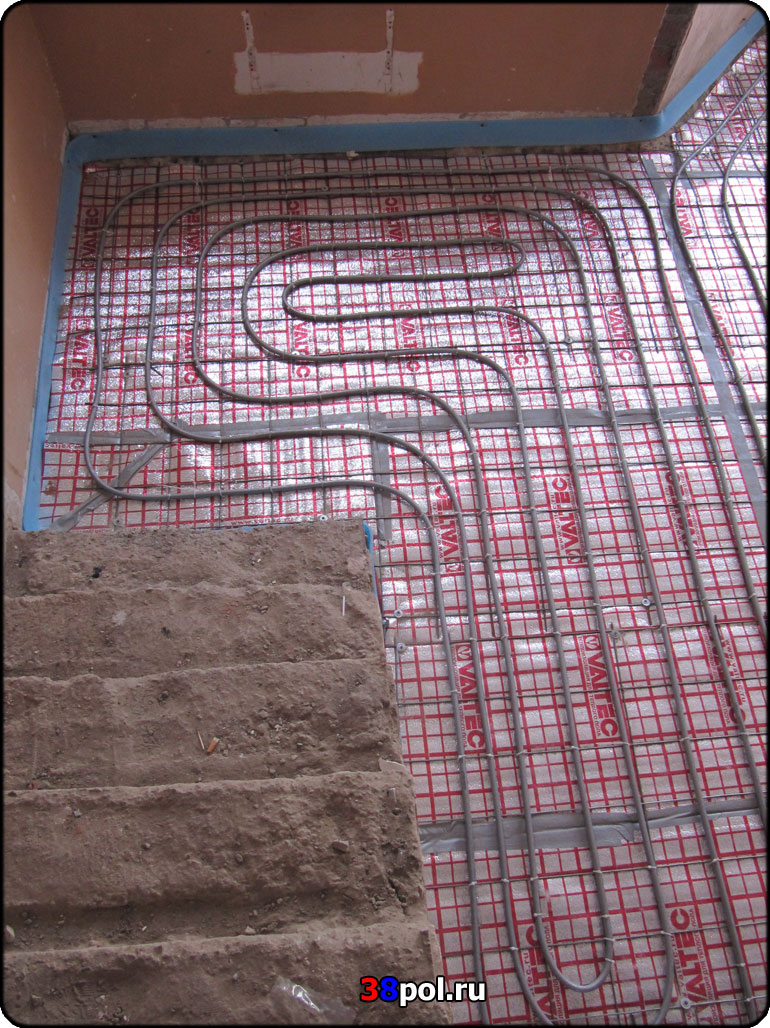

 Непосредственно раскладку трубы производим с учётом всех отступов

Монтаж трубы тёплого водяного пола Valtec

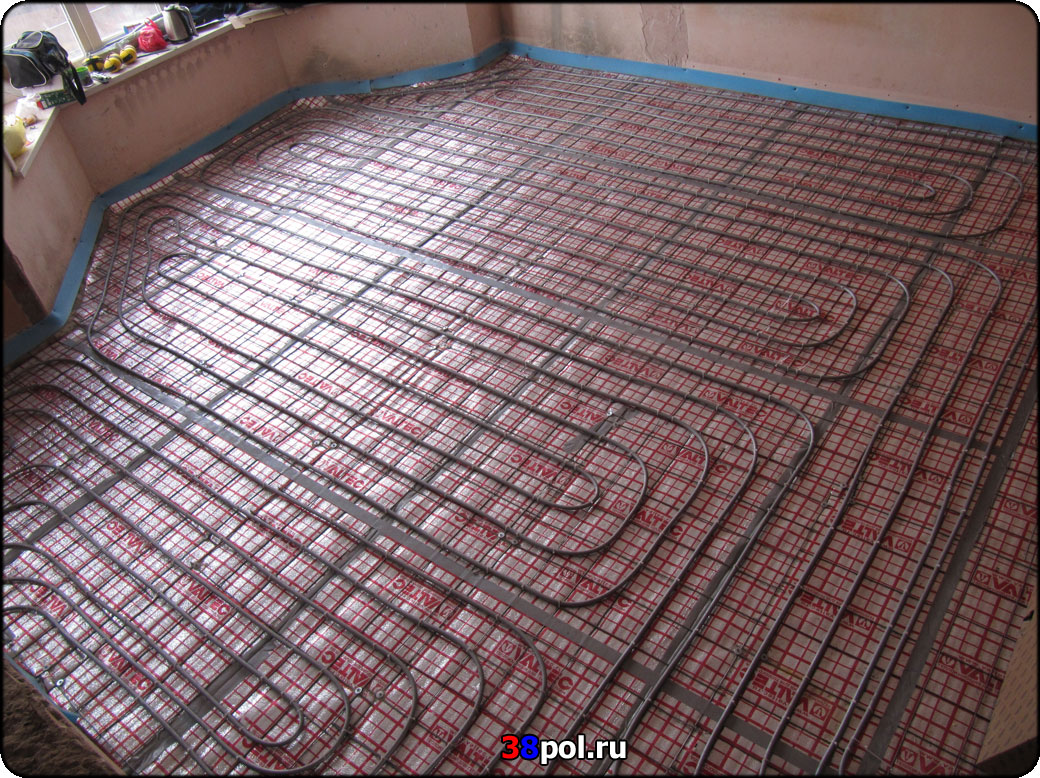

 Раскладка трубы завершена!

Водяной тёплый пол в Иркутске

 Отопление:

Система отопления собрана (труба разложена, узел собран, стояки смонтированны) и готова к запуску!

Все работы выполнены ...

Водяной тёплый пол в Иркутске

 ... как всегда, красиво и аккуратно!

Водяной тёплый пол в Иркутске

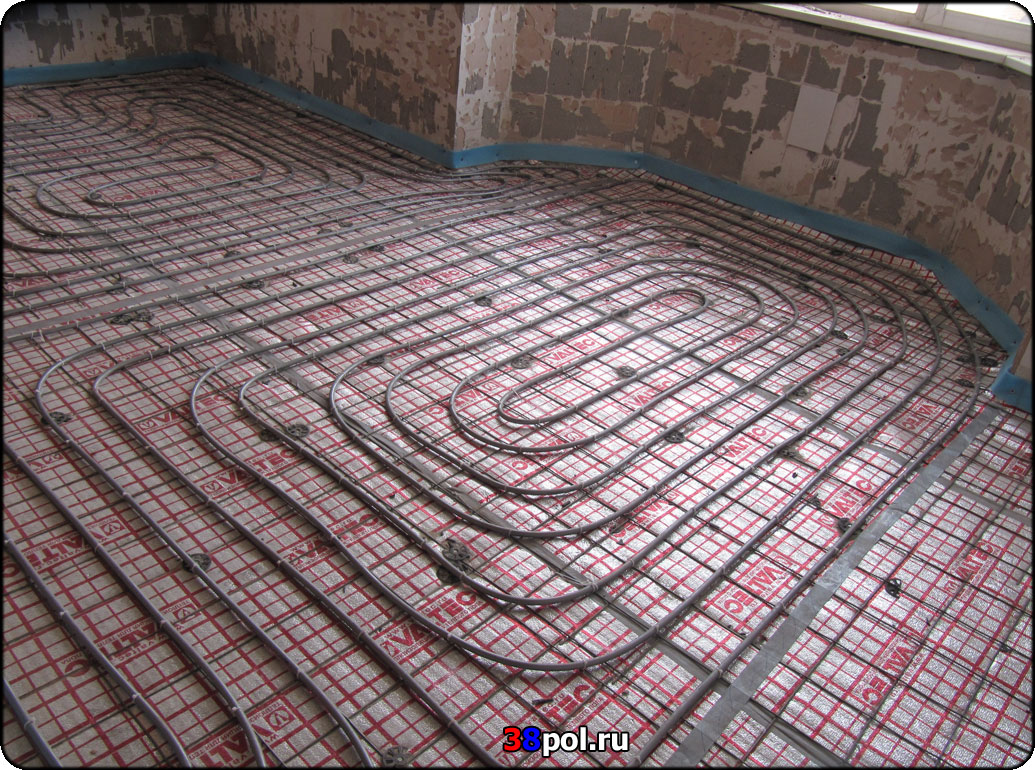

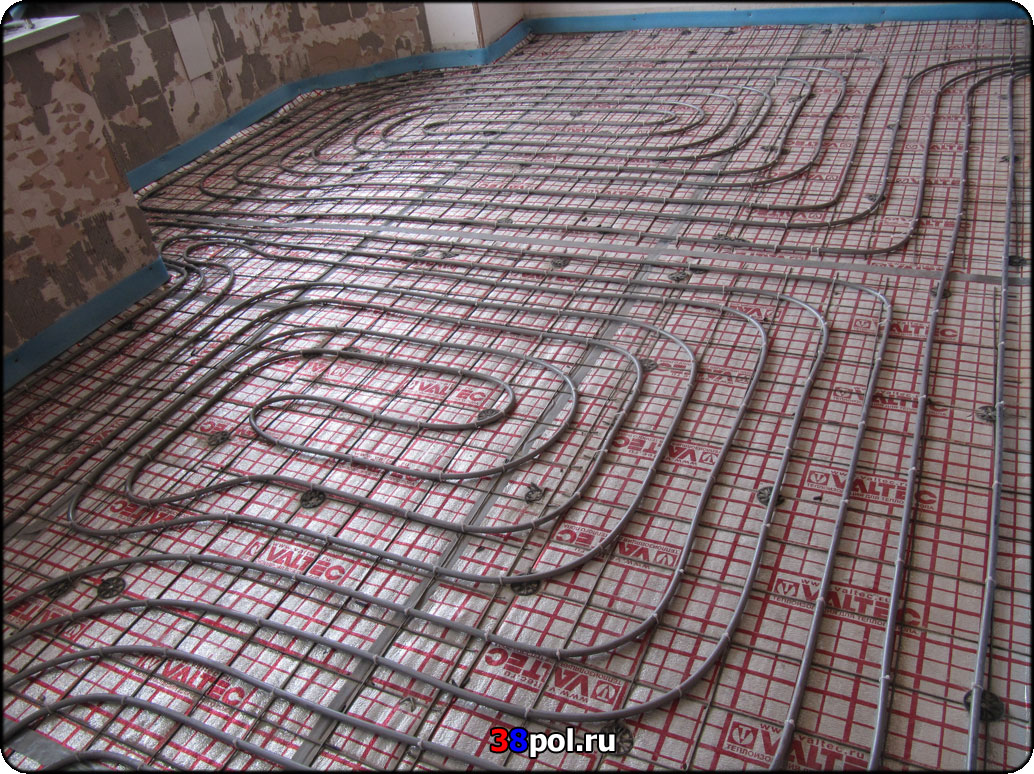

 Так раскладка трубы выглядит с общего плана:)

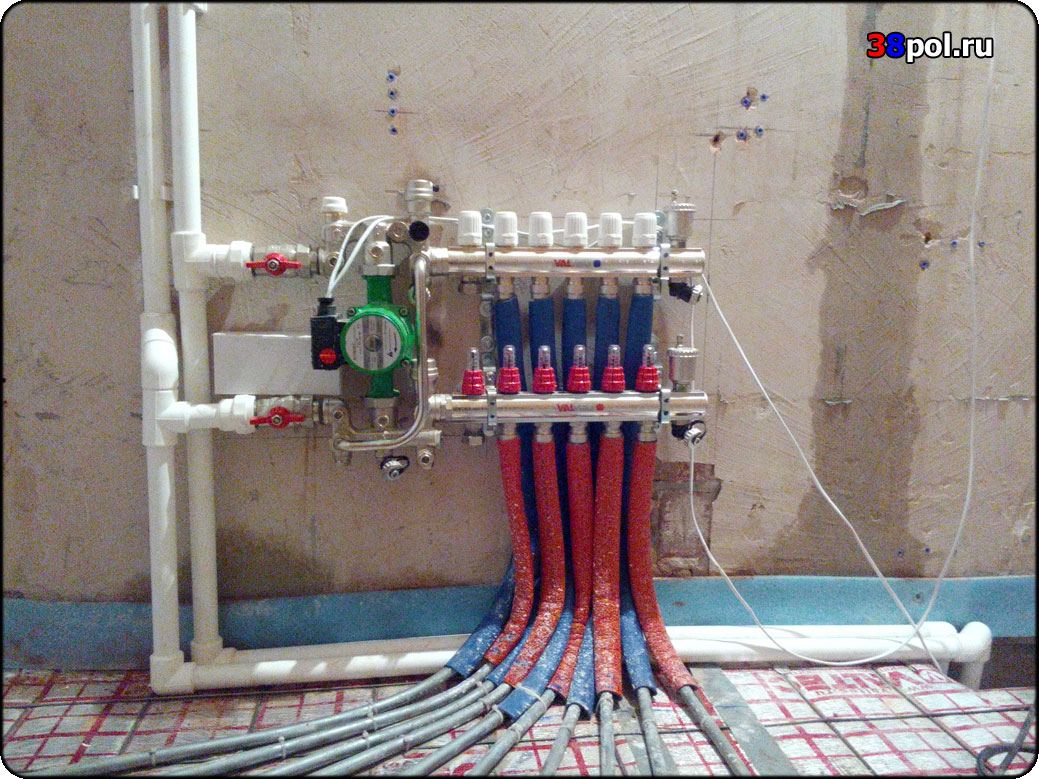

Коллектор тёплого водяного пола со смесительным узлом Valtec



Циркуляционный насос OTGON 25-60:



Насос именно данной марки используем в насосно-смесительных узлах.



Коллектор тёплого водяного пола со смесительным узлом Valtec

 Из-за особенностей дизайна ванных комнат, обвязка стояков происходит по разному

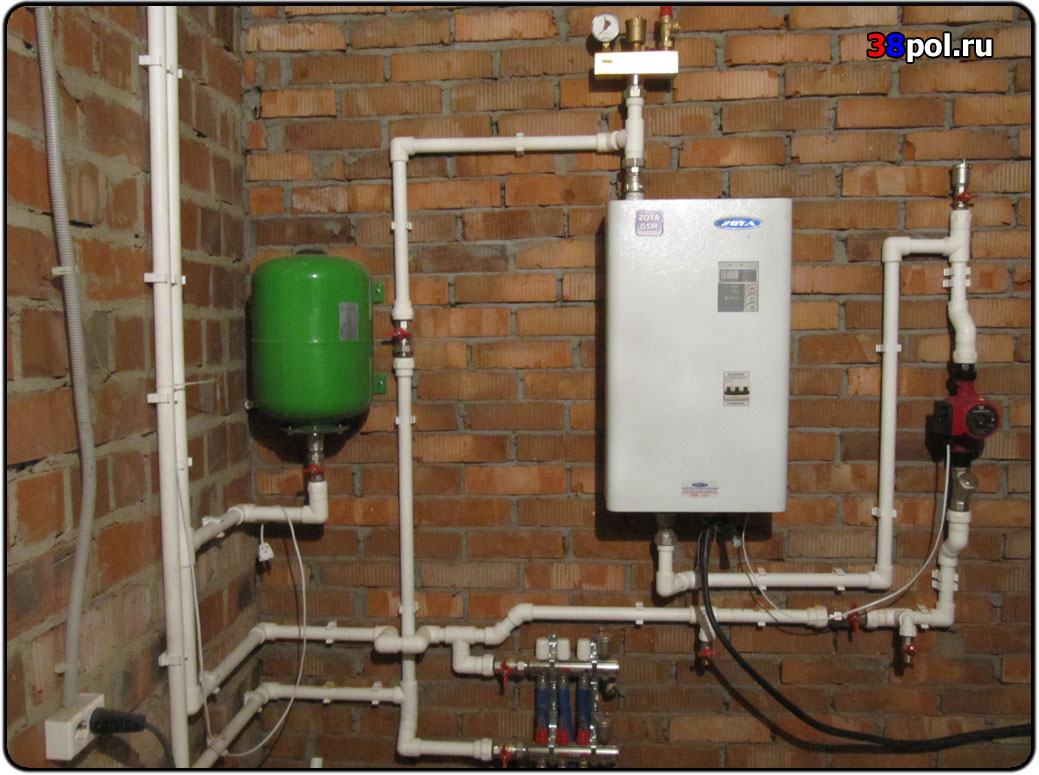

Тепловой узел тёплого пола на 4 этажа

 Циркуляционный насос GRUNDFOS 25-60:

Насос данной марки мы используем в качестве основного магистрального насоса непосредственно в отопительном узле.

В качестве источника тепла используем электрический котёл ZOTA LUX.

Система отопления полностью собрана и запущена!

Тепло наполняет все помещения дома . Равномерность прогрева помещений настраиваем с помощью насосно-смесительных узлов и расходомеров коллекторов.

P.S. Перед заливкой нагрев системы отопления необходимо выключить для обеспечения правильности высыхания песчано-бетонной стяжки. Давление в трубах должно быть обязательно!
