г. Иркутск 15 км Байкальского тракта. Монтаж отопления, водоснабжения и канализации.
Работы, которые были выполнены:
1) Планирование и монтаж системы отопления, включая монтаж тёплого водяного пола на деревянные лаги на первом этаже.
2) Планирование и монтаж системы водоснабжения.
3) Планирование и монтаж системы канализации.
4) Монтаж скважинного насоса, включая сборку автоматики и утепление саморегулирующим греющим кабелем ввода воды в дом.
|
 |

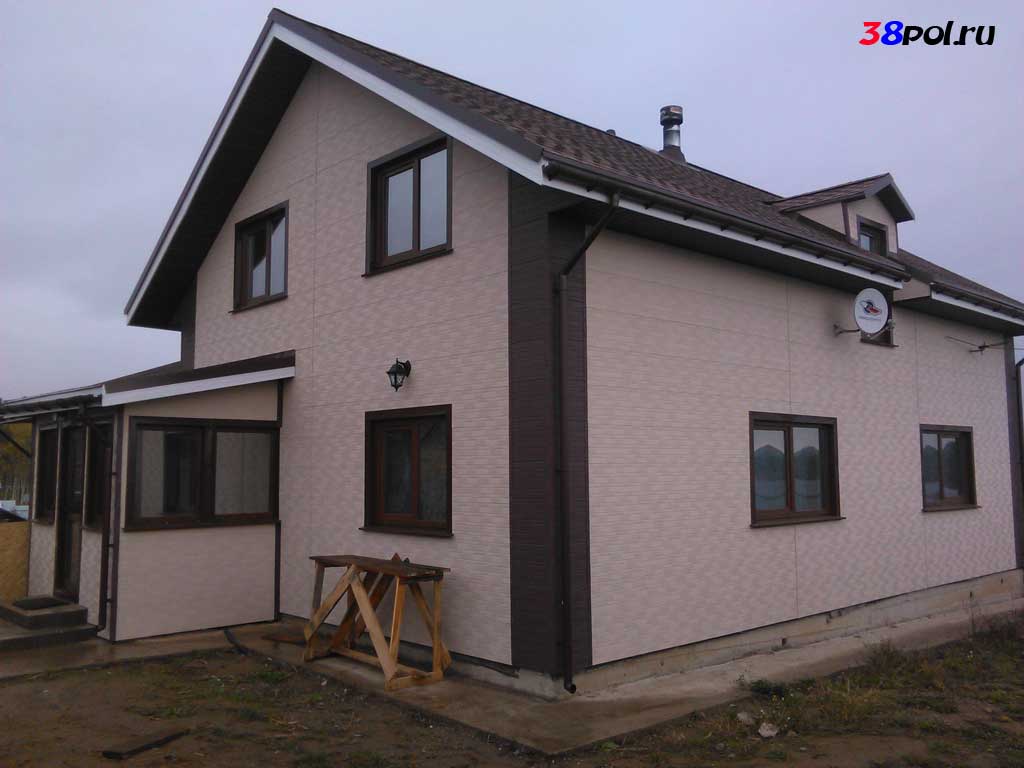

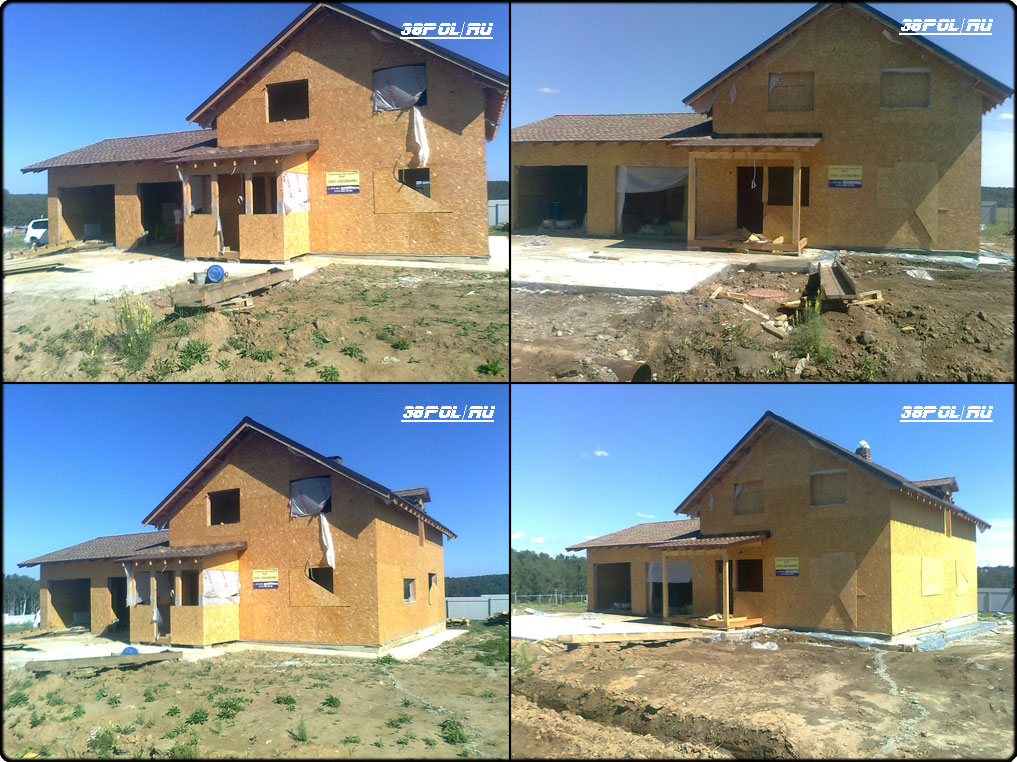

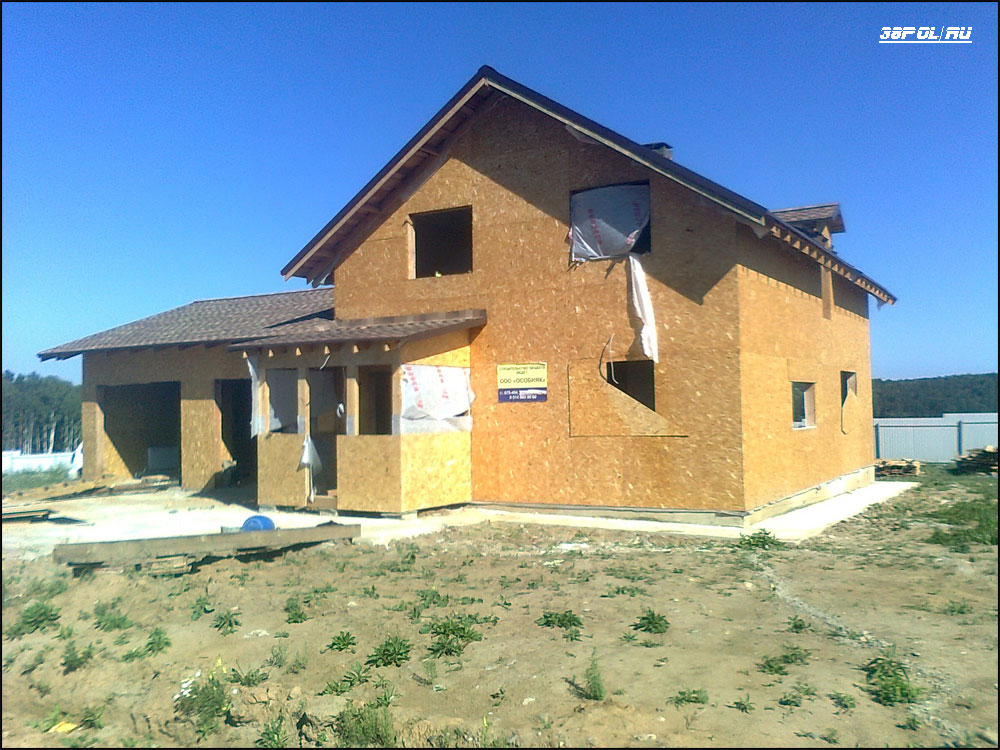

Наш объект - коттедж в г. Иркутске на 15 км байкальского тракта общей площадью 210 кв/м. На участке есть скважина глубиной 40 метров.
Задача: обеспечить коттедж холодной, горячей водой и канализацией, а также спланировать и установить автономную систему отопления. В ходе согласования сметы материалов и сметы работ с заказчиком, было принято решение собрать двухконтурную систему отопления, так, чтобы каждый этаж мог работать независимо друг от друга. По просьбе заказчика на первом этаже были установлены тёплые водяные полы. Задача осложнялась тем, что обычно в качестве основы под тёплые водяные полы делается монолитная бетонная плита, а на данном объекте основа состоит и деревянных лаг, расстояние между которыми составляло 50 см.
|
 |

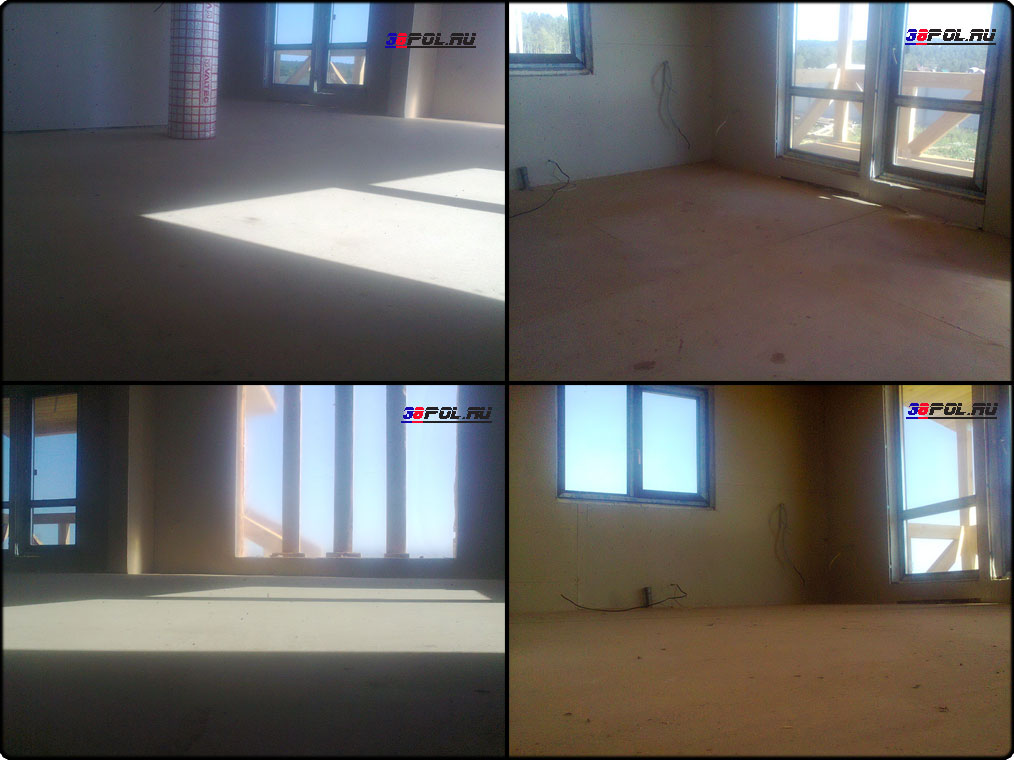

После расчета нагрузки на лаги, строительной бригаде были даны указания сделать первичную подготовку для тёплых водяных полов, а именно: на деревянные лаги была постелена доска 40 мм, поверх доски постелили фанеру и далее стандартная подготовка, то есть специализированная изоляция для тёплого водяного пола, потом армированная сетка и непосредственно сама труба тёплых водяных полов. На второй этаж были установлены стандартные радиаторы водяного отопления. Задача осложнялась тем, что для максимального эстетичного эффекта трубу отопления второго этажа спрятали под натяжные потолки первого этажа, то есть её проложили по потолку первого этажа, а дальше всё это закрыли натяжными потолками. Это дало приятное эстетичное восприятие отопления. Материал для подвода труб был выбран полипропилен, так как его можно закрывать отделкой, не боясь за то, что он побежит. |
 |

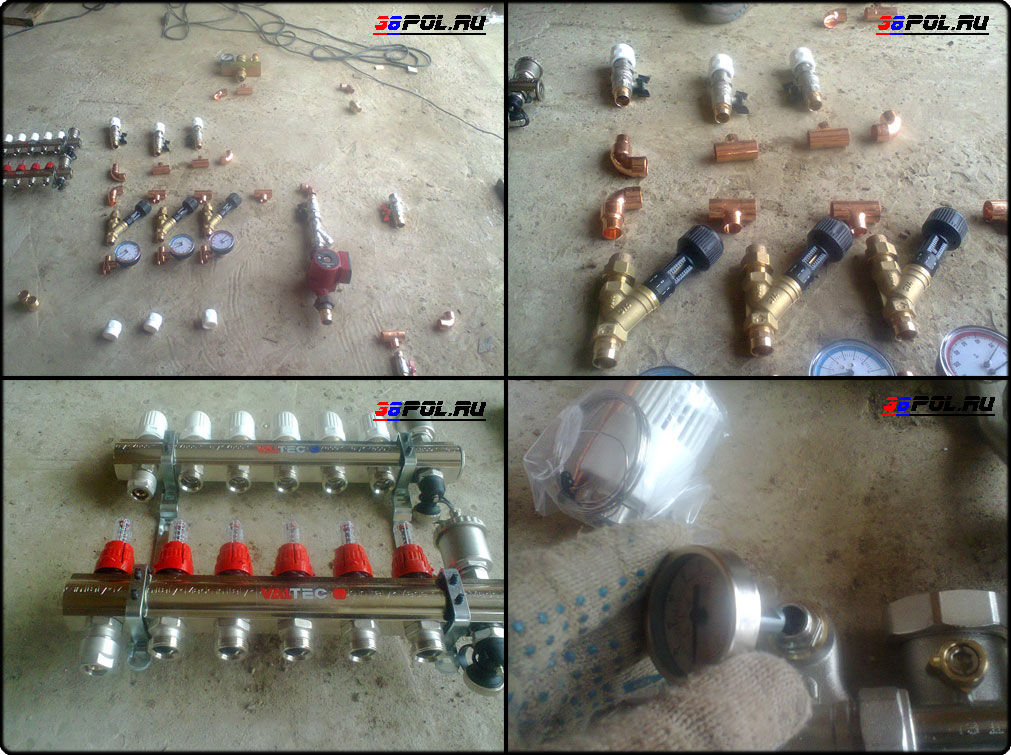

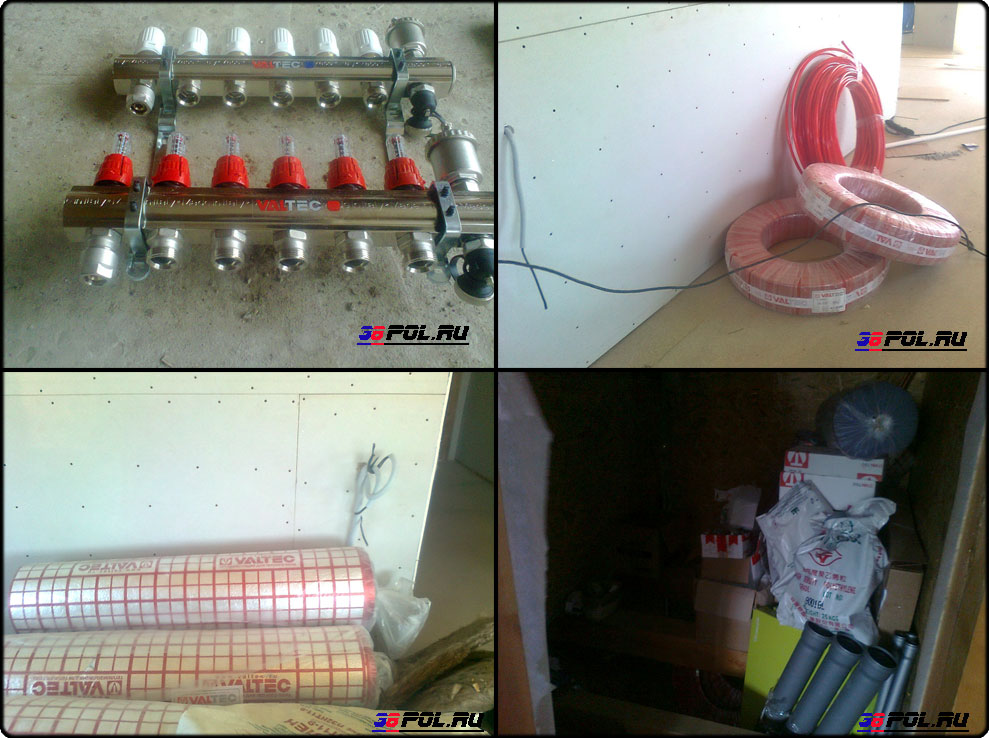

При подборе материалов, Заказчик отдал своё предпочтение специализированному оборудованию и комплектующим. Поэтому все основные элементы для водяного тёплого пола были выбраны фирмы Valtek. Радиаторы водяного отопления и скважинный насос бренда Otgon, канализация была собрана на специальной шумопоглощающей трубе фирмы Sinikon, циркуляционные насосы в коллекторной группе водяного тёплого пола и в самой системе отопления бренда Grundfos, котёл компании Zota.
|
 |
Так же по просьбе Заказчика был проложен контур отопления в гараж и установлены три радиатора. |
 |

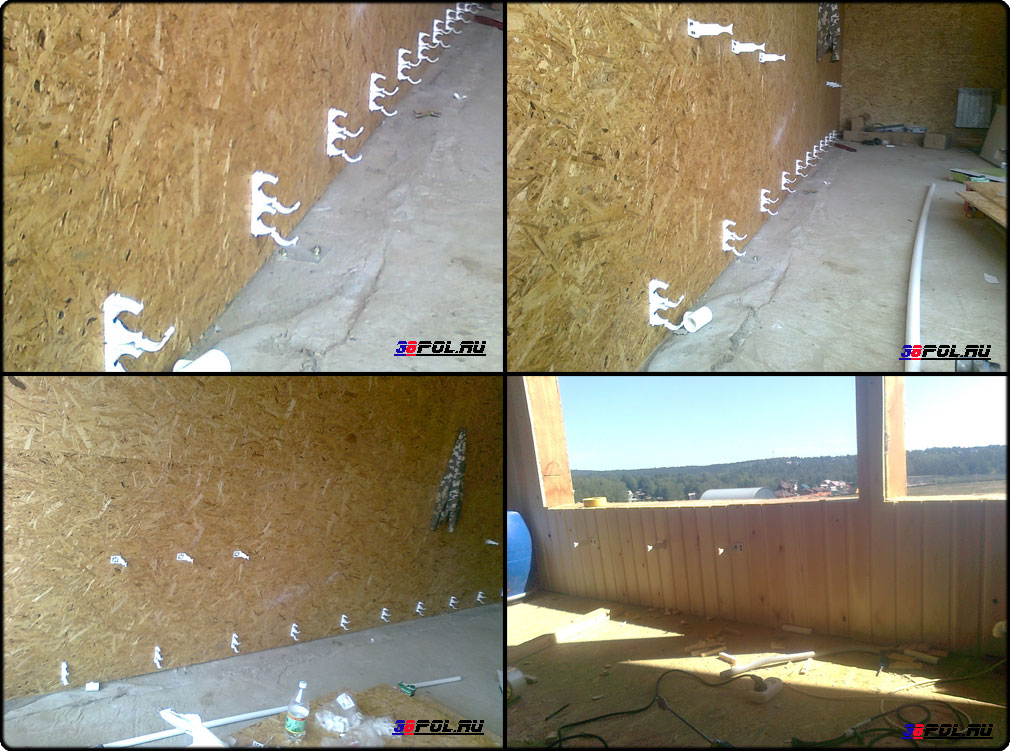

Итак, приступаем непосредственно к монтажу. Сначала делаем подготовку для тёплого водяного пола и развешиваем опоры для трубы отопления второго этажа. |
 |

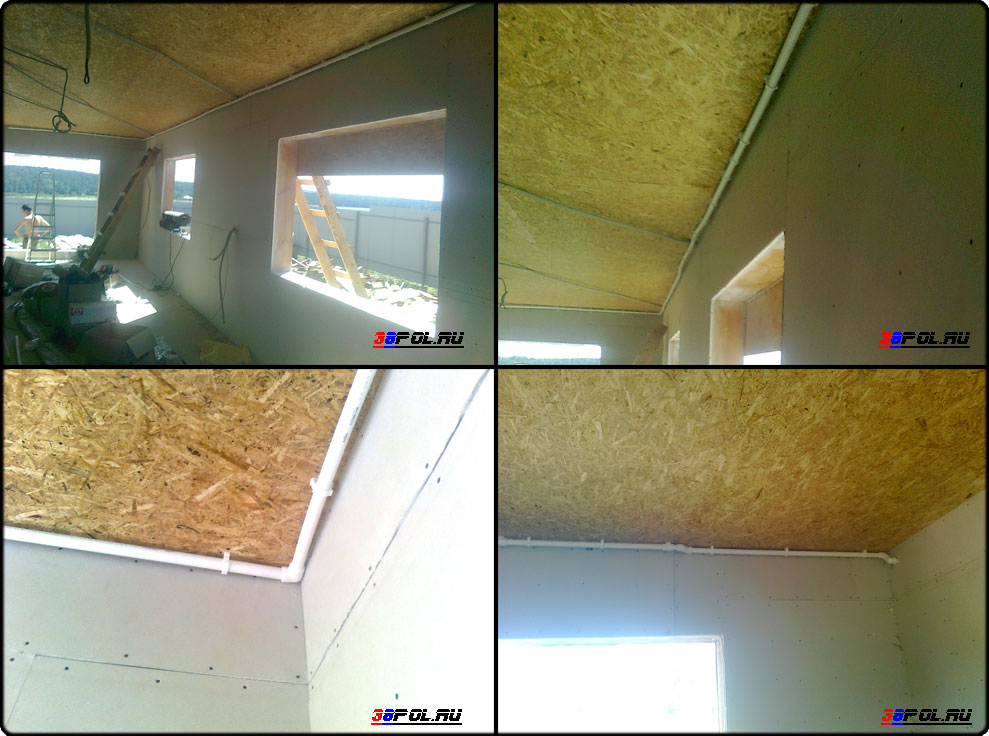

Прокладываем трубу отопления второго этажа. |
 |

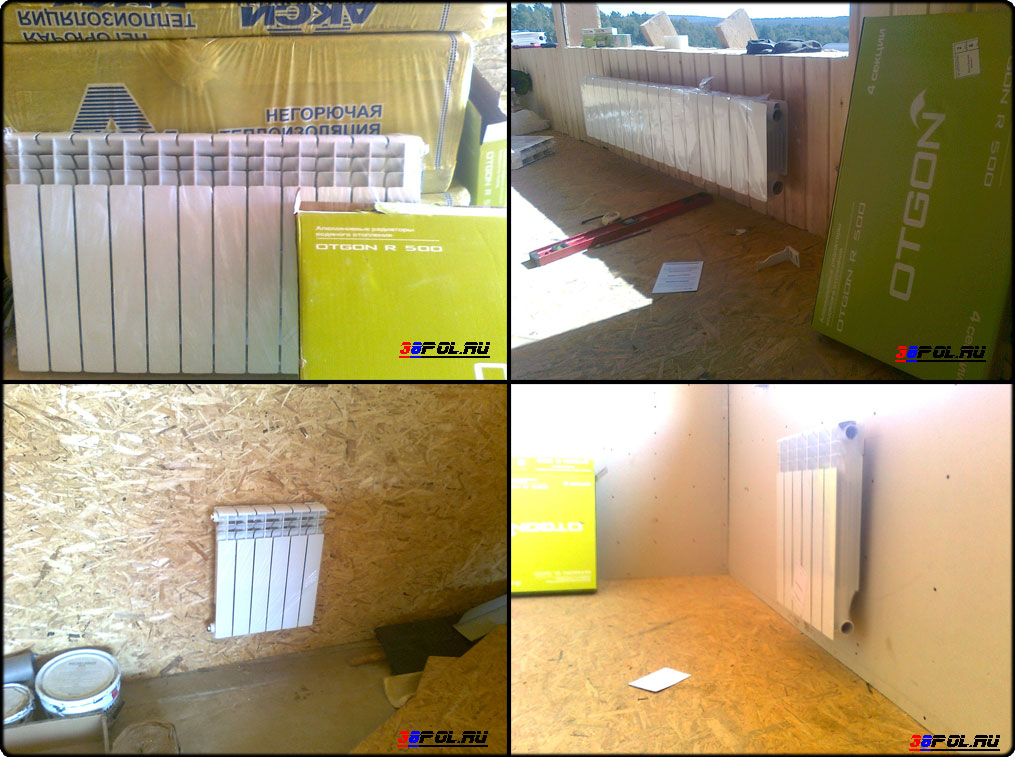

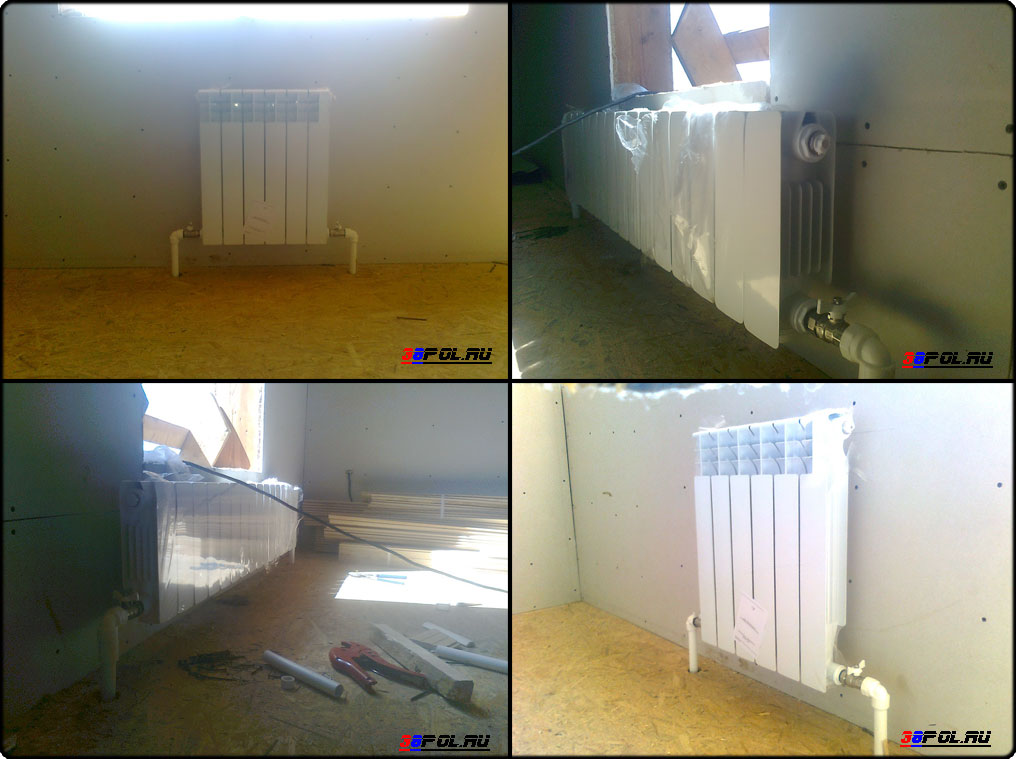

Устанавливаем радиаторы водяного отопления на свои места согласно проекту. |
 |

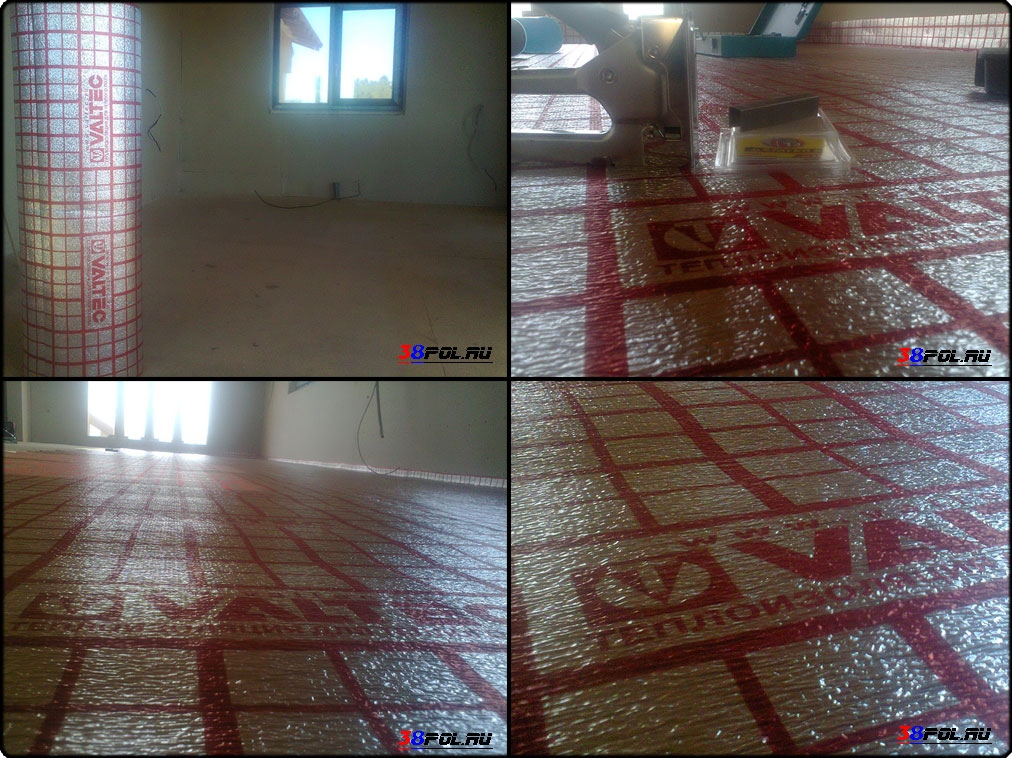

Раскладываем специализированную изоляцию для тёплого водяного пола фирмы Valtek. Крепим её при помощи степлера и обязательно отражающей стороной вверх, делается это для того, чтобы наше тепло отражалось от отражающей поверхности и шло наверх, тем самым повышая КПД и сокращая энергозатраты котла, а, соответственно, и экономя ваши деньги. При выборе изоляции для тёплого пола важно обращать внимание на отражающую поверхность, то есть попробовать согнуть её,слегка потереть в руках и, если она осыпается, то от покупки такой изоляции лучше отказаться, так как при монтаже она потеряет свои технологические свойства, что будет существенно снижать КПД тёплых водяных полов и повышать ваши затраты на покупку электроэнергии.
|
 |

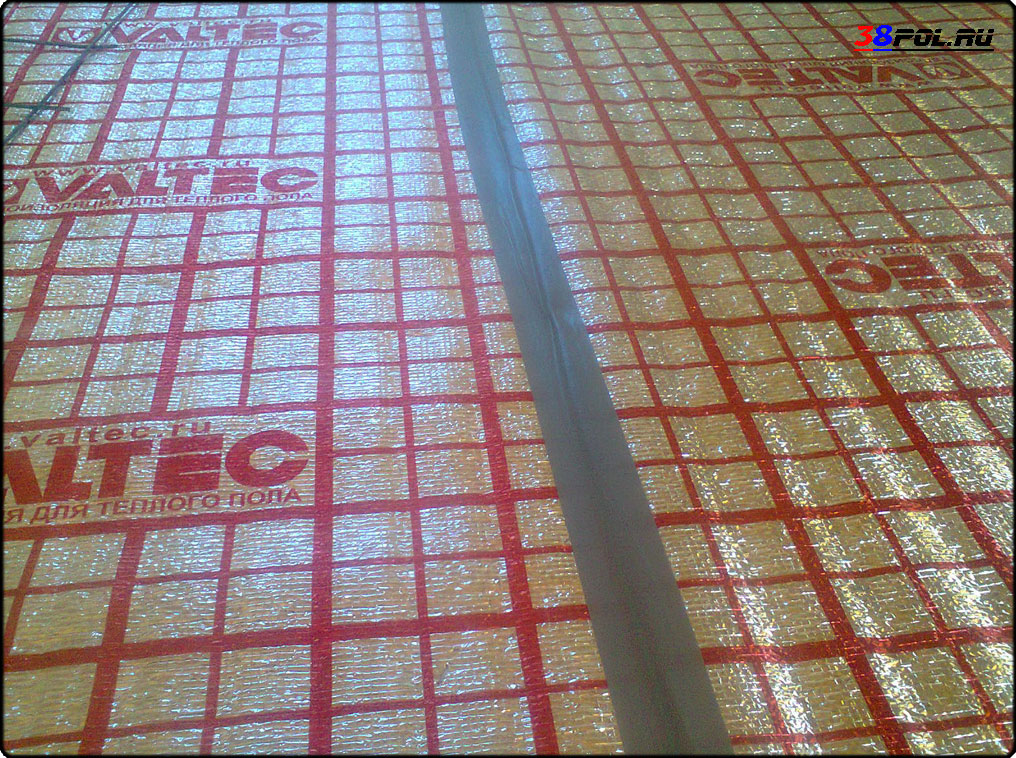

Обязательно проклеиваем швы армированным термостойким скотчем. |
 |

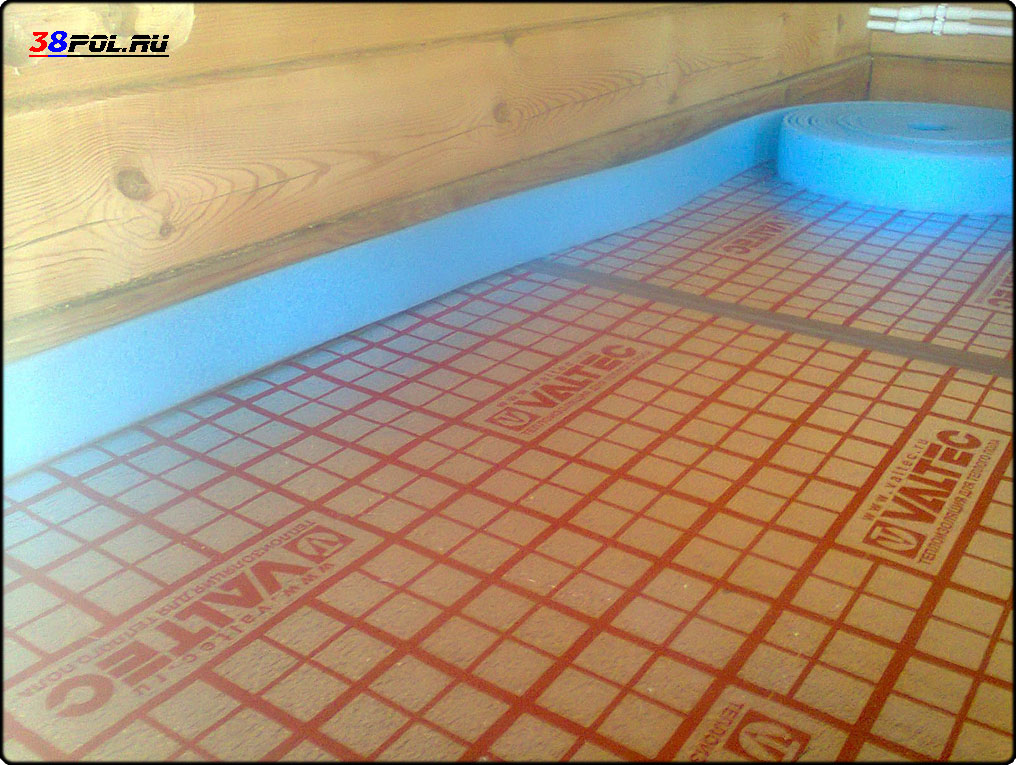

Крепим демпферную ленту. Делается это для компенсации изменения линейного размера бетонной стяжки. |
 |
Раскладываем армированную сетку. Фиксируем её к полу при помощи обычных саморезов с увеличенной шляпкой или используем шайбы. |
 |

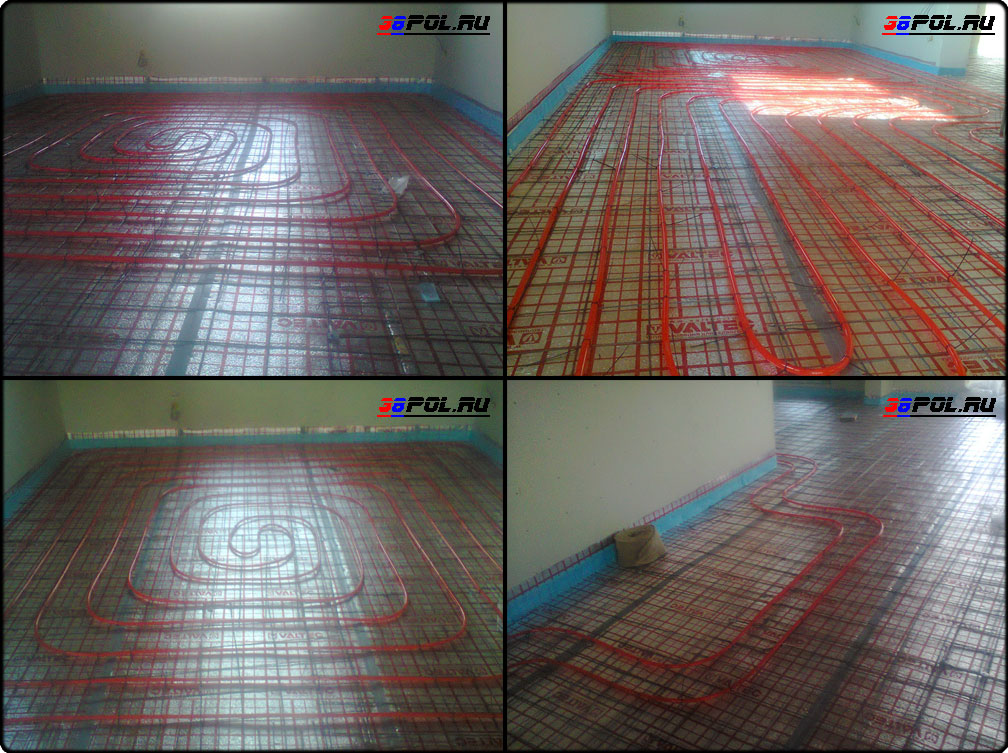

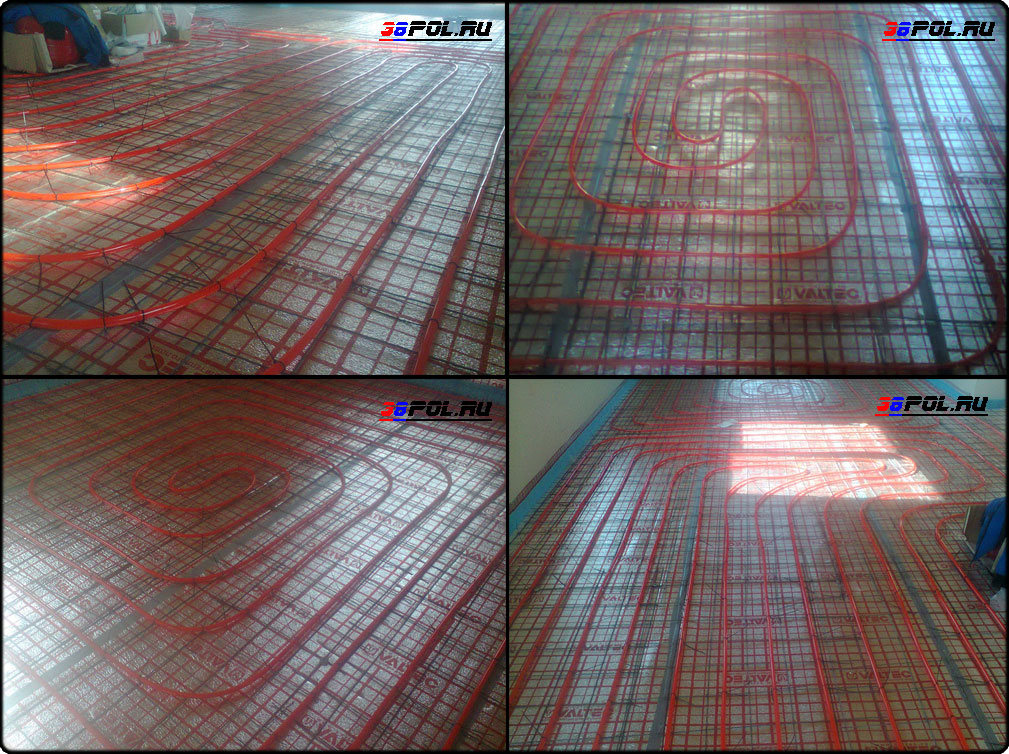

Раскладываем трубу тёплого водяного пола и крепим её к армированной сетке при помощи нейлоновых стяжек. Важно помнить, что для корректной работы тёплого водяного пола длина одной петли не должна превышать 100 метров. |
 |
При монтаже трубы оставляем небольшие зазоры от стен, тем самым исключая дальнейшее повреждение трубы при монтаже плинтусов или других элементов отделки. |
 |
Приступаем к сборке узла автономной системы отопления. Так как данный коттедж каркасного типа, то на этапе сборки каркаса строительной бригаде были даны указания сделать усиления под места монтажа основных элементов отопительного узла.
|
 |

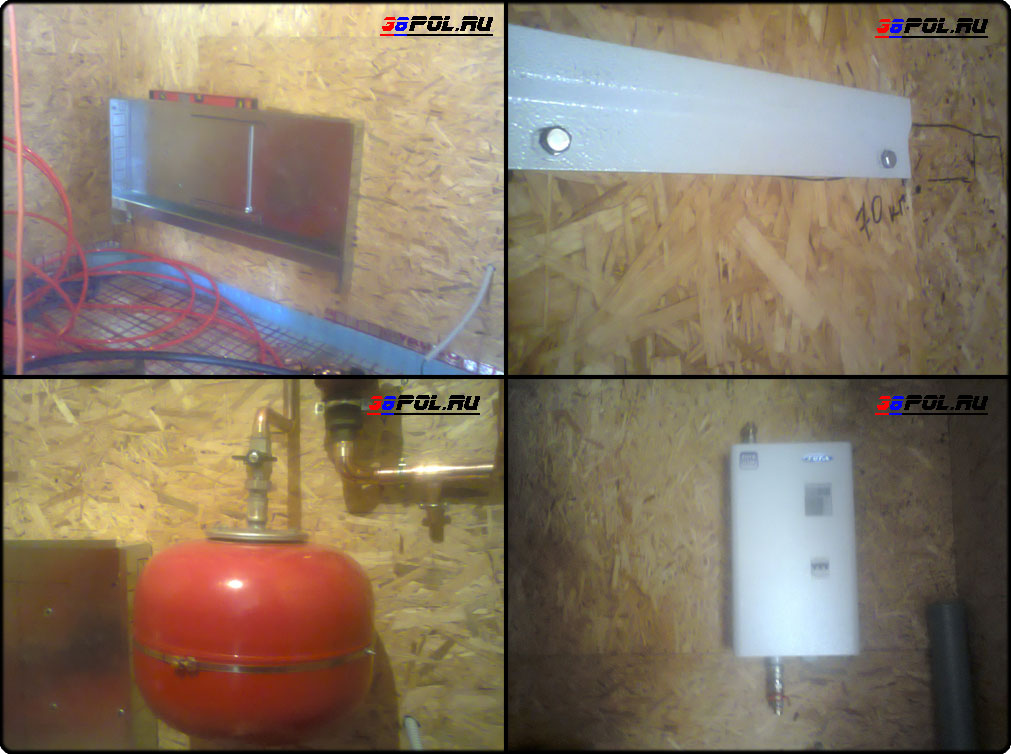

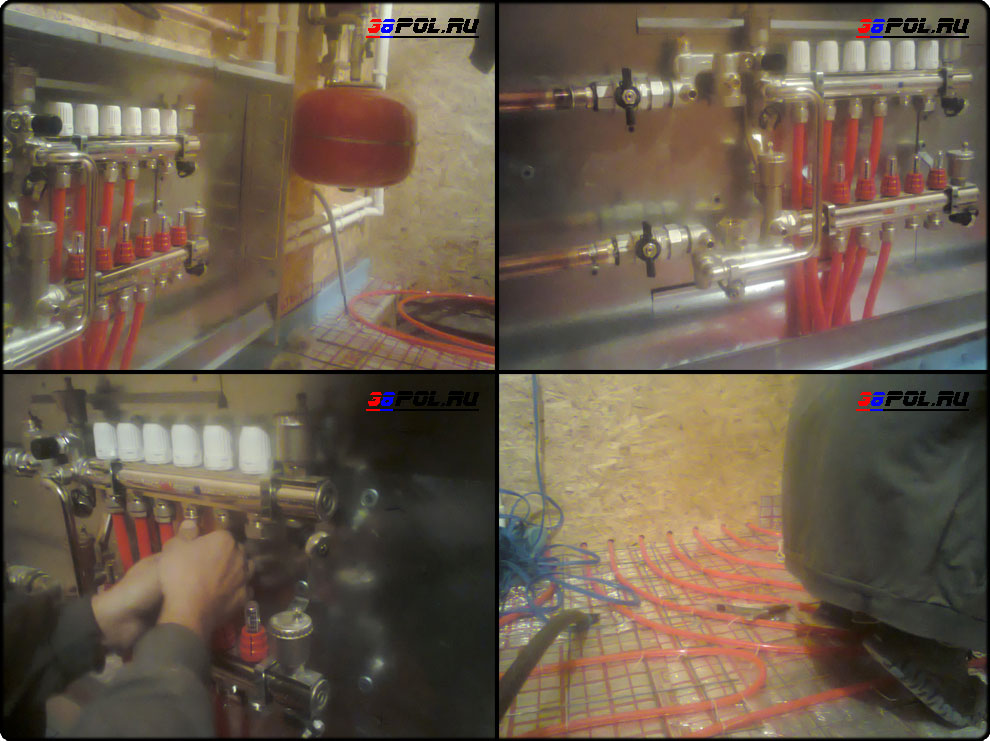

Сначала монтируем основные элементы узла системы отопления. |
 |

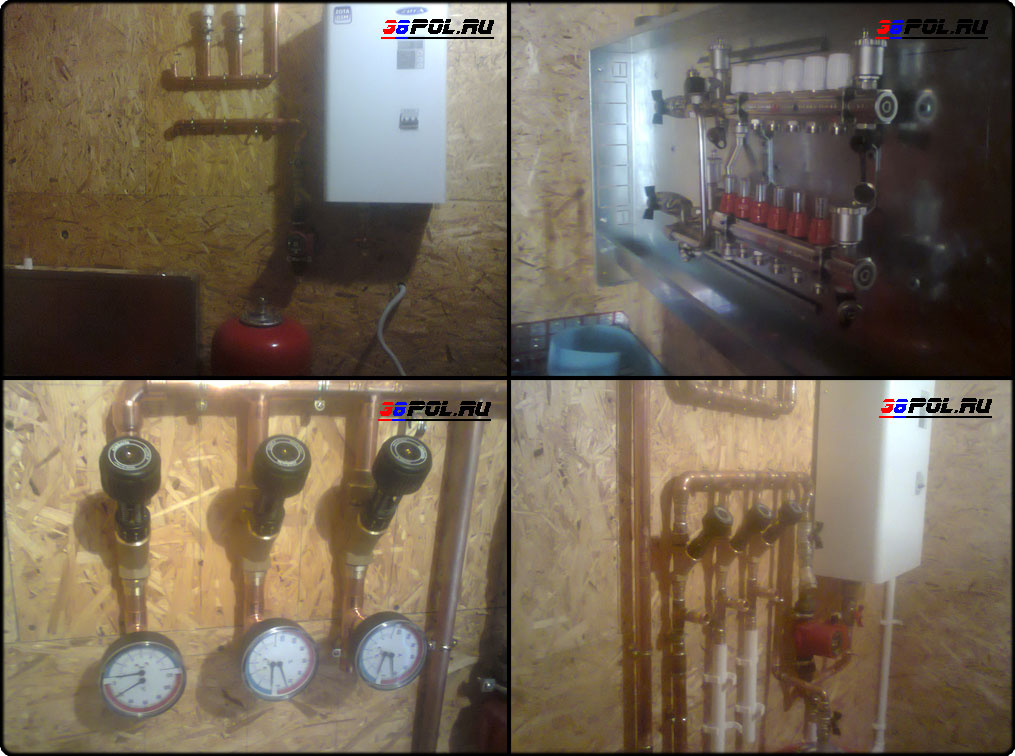

Далее всё это обвязываем трубой. |
 |
Для корректной работы системы отопления устанавливаем балансировочные клапана. |
 |

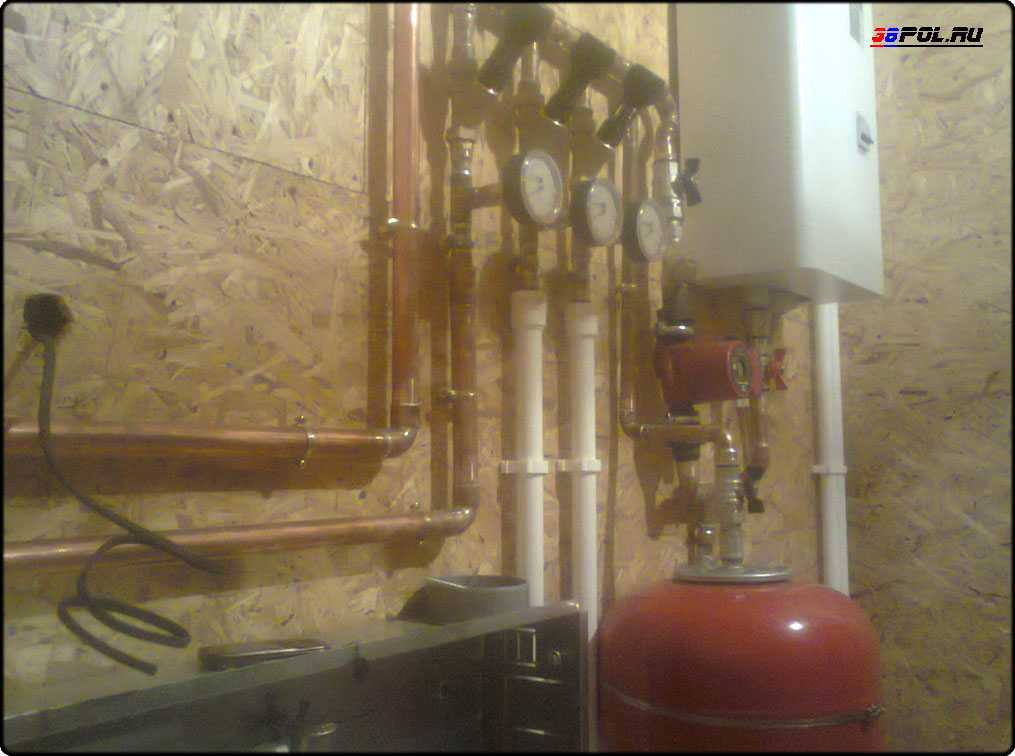

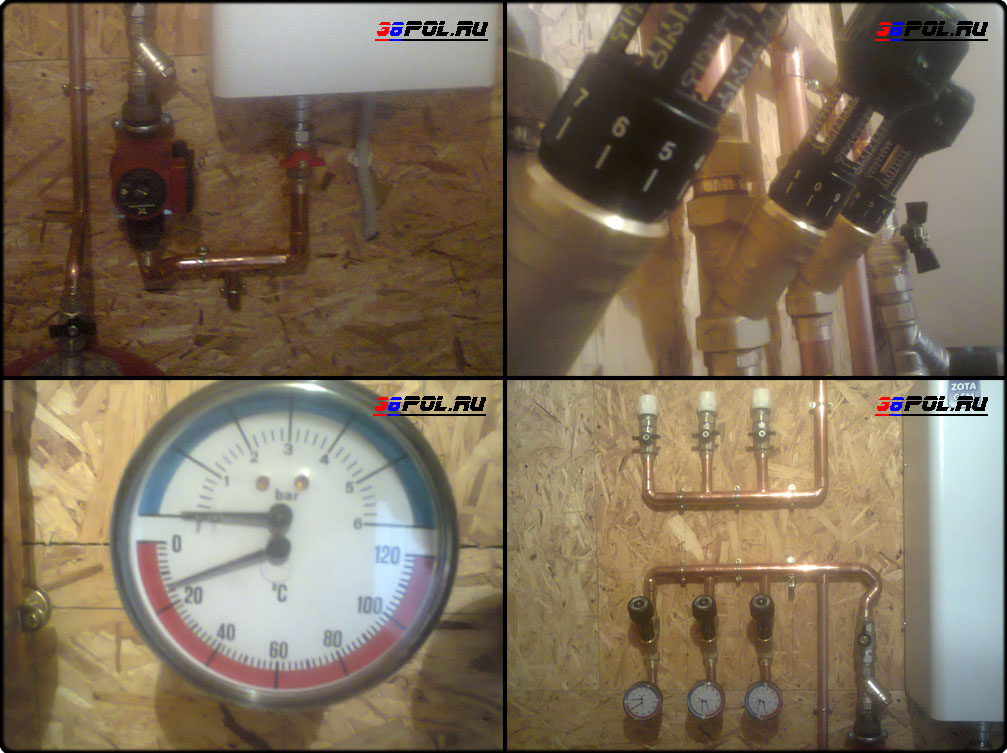

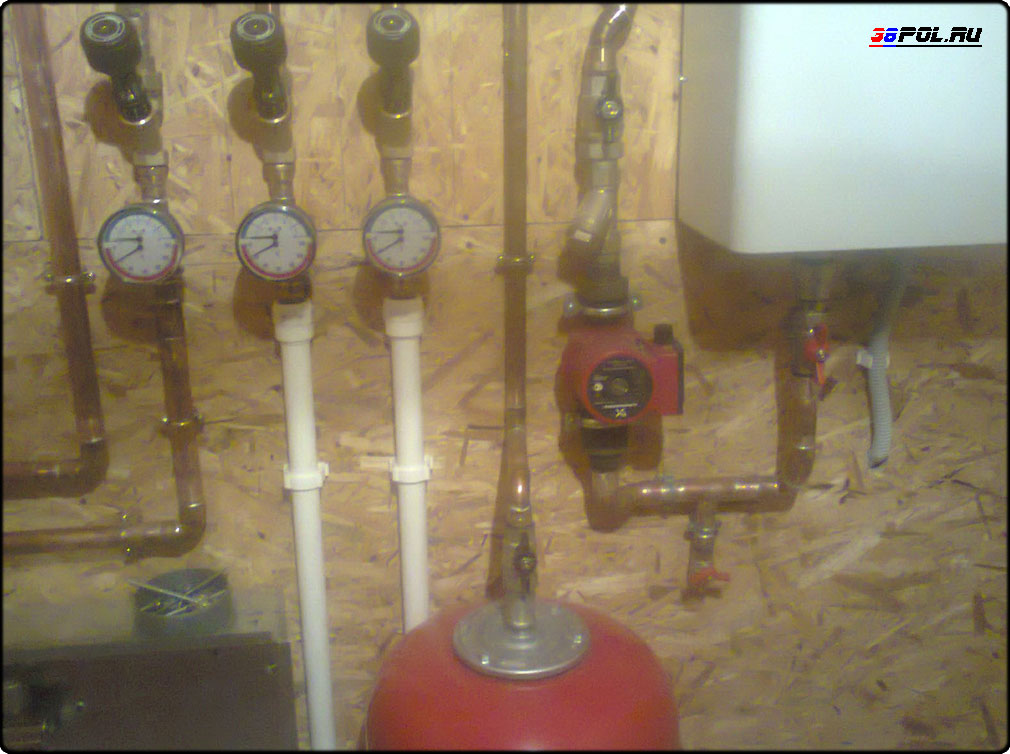

Для быстрой и удобной настройки системы отопления устанавливаем термоманометры. |
 |
Все элементы отопительного узла должны быть установлены согласно схеме или проекта, разработанным заранее. Это исключит такие неприятности, как снятие котельного оборудования с гарантии в случае, если оно установлено не правильно! |
 |
|
 |
|
 |
Работы были выполнены в оговоренный срок и точно согласно смете. А это очень важно, так как на практике очень часто случается так, что недобросовестные монтажники или организации, занимающиеся монтажом оборудования для жизнеобеспечения, к концу выполнения работ приплюсовывают от 30 до 60 процентов от первоначальной сметы, ссылаясь на ошибки в расчетах. Такого не должно быть: смета материалов и смета работ, утвержденная заказчиком, может меняться только по желанию заказчика и обычно связанна с выполнением дополнительных работ.
|
 |
Прошёл почти год. И, наконец, в дом проложено электричество! |
 |
В доме выполнена отделка и дом очень уютен и красив.
|
 |

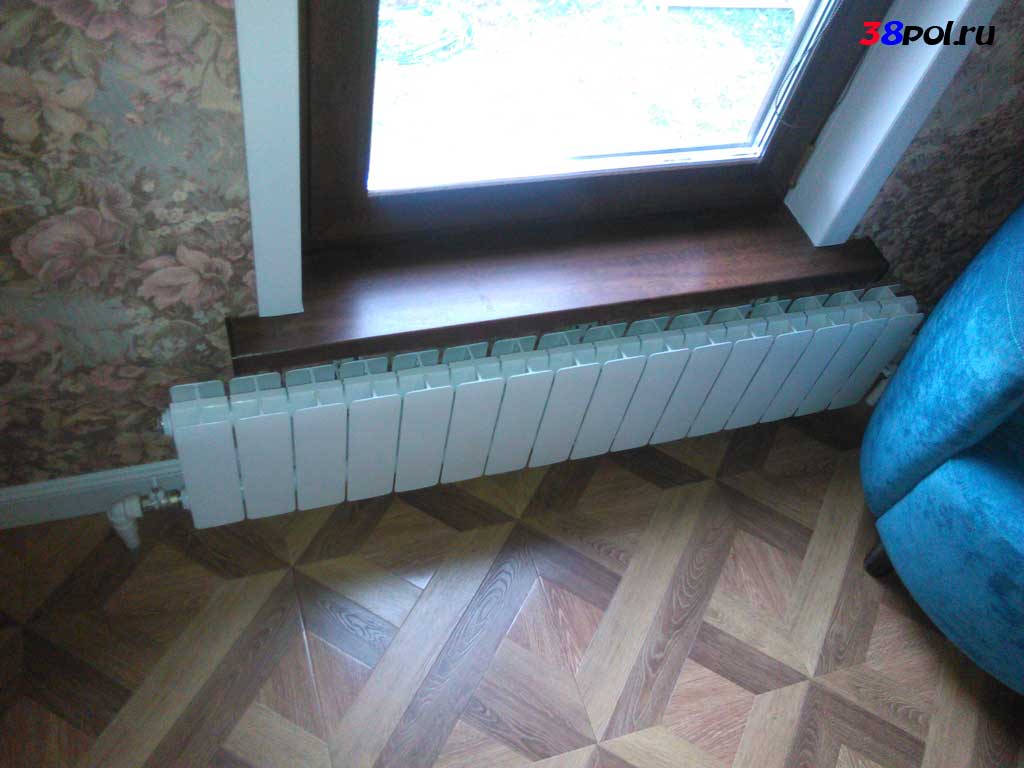

Скрытая подводка радиаторов минимизирует количество элементов системы отопления, отвлекающих от дизайна помещений.
|
 |
Отопление запущено и вскоре дом наполнится теплом!
|
 |

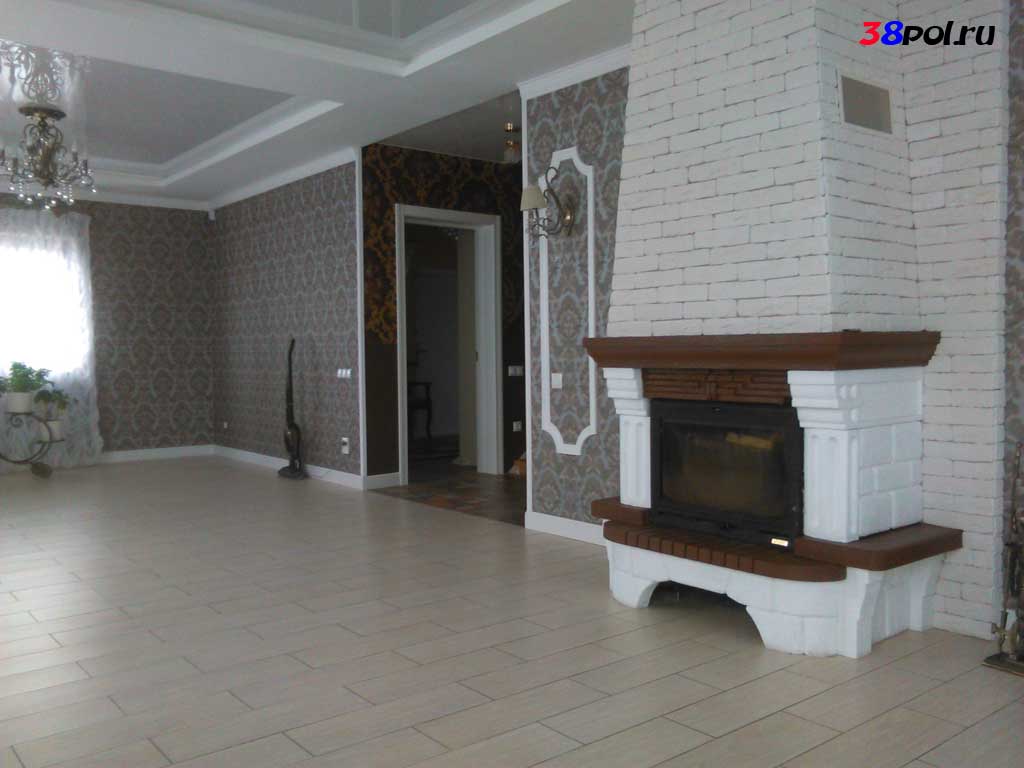

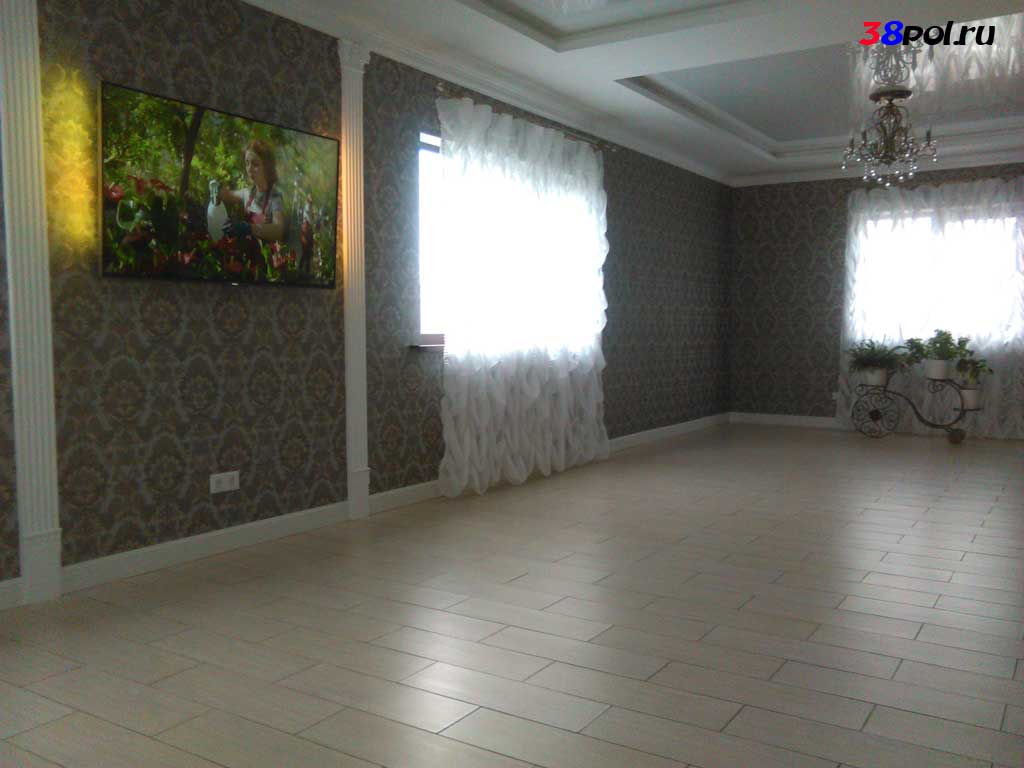

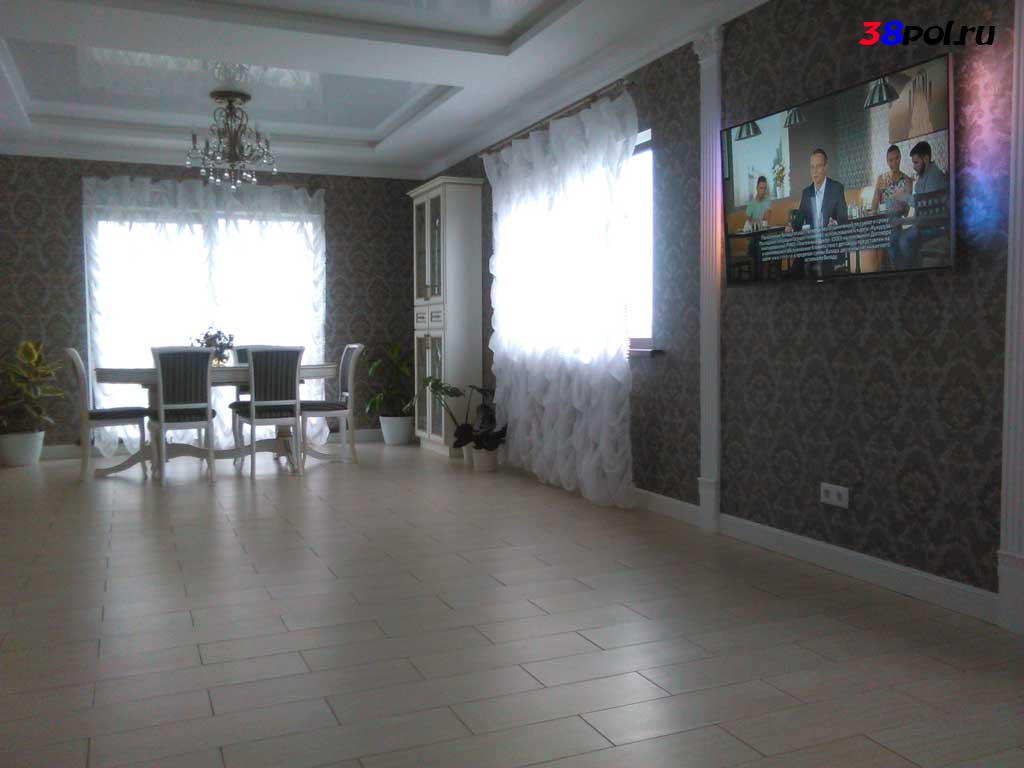

Красивая гостинная в ожидании тепла и окончательных дизайнерских решений заботливой хозяйки дома!
|
 |
Нечасто нам приходится запускать уже живущей полной жизнью дом, поэтому мы с удовольствием запечатлеваем в памяти красивый и уютный интерьер дома, в котором мы сотворили тепло!
|
 |

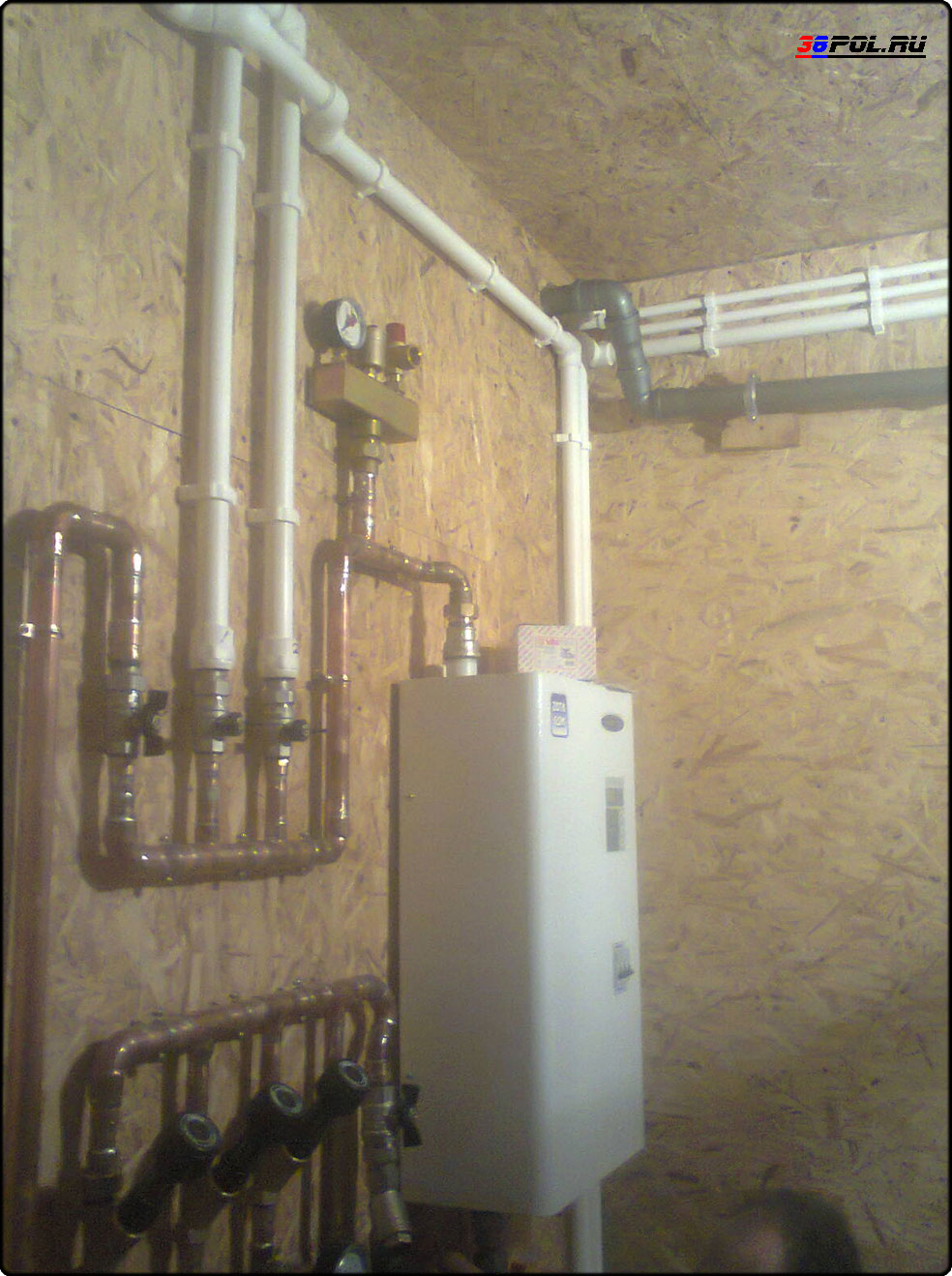

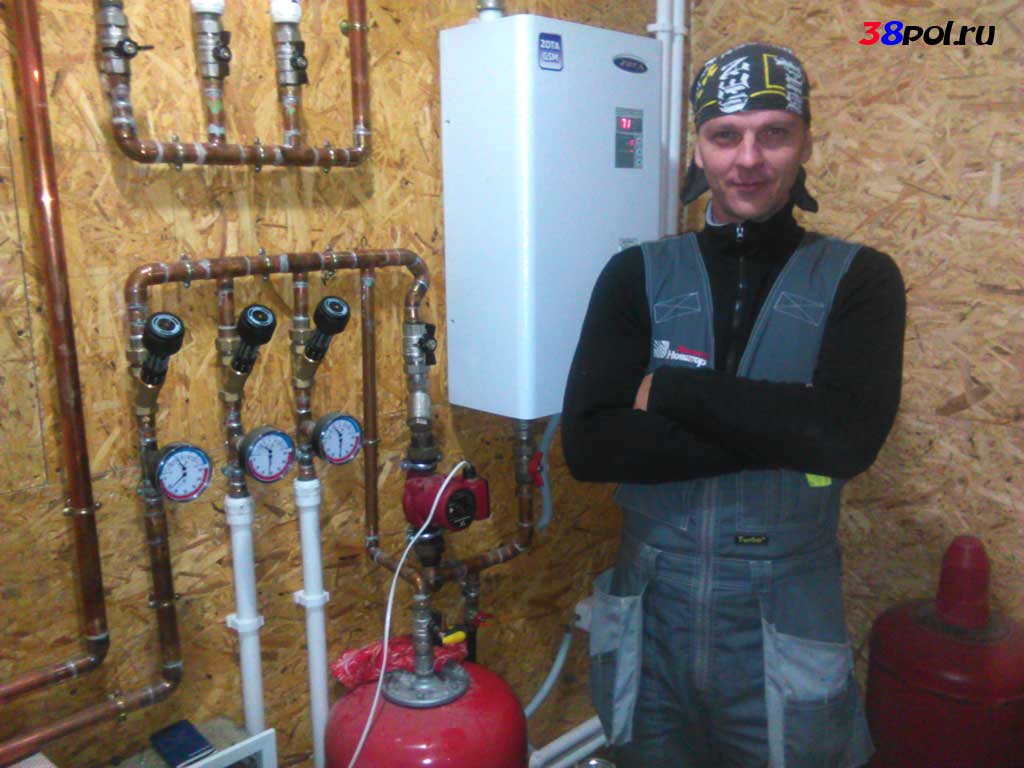

Система запущена и отрегулирована. Наш специалист с гордостью фотографируется на фоне котельного узла:)
|
 |
С чувством выполненного долга мы прощаемся с домом и устремляемся к новым объектам, которым мы подарим тепло!
|
