г. Иркутск, пригород: район Аэропорта. Создание системы отопления на основе водяного тёплого пола в частном доме площадью 120 м2.

Дом построен из газобетона, полы на обоих этажах бетонные.

Система отопления запланирована из 2х контуров:

1) Ветка тёплого пола первого этажа

2) Ветка тёплого пола второго этажа

Также в план работ включены: разводка всего водоснабжения и внутренней канализации.

 На первоначальном этапе мы осуществляем обеспечение проведения работ всеми необходимыми материалами.

Доставка всех материалов бесплатно осуществляется силами нашей компании согласно смете работ. Смета работ по отоплению является окончательной и не подлежит дальнейшей корректировке, что даёт клиенту полную картину по стоимости отопления до начала работ.

Мелкие работы (водоснабжение и канализация) могут иногда выявить дополнительные потребности (обычно если вносятся небольшие коррективы в первоначальный план работ).

На данном объекте дополнительные затраты от первоначальной сметы составили 2747 рублей из-за небольших изменений внутреннего водопровода и системы канализации.

 ... производим полную уборку помещений.

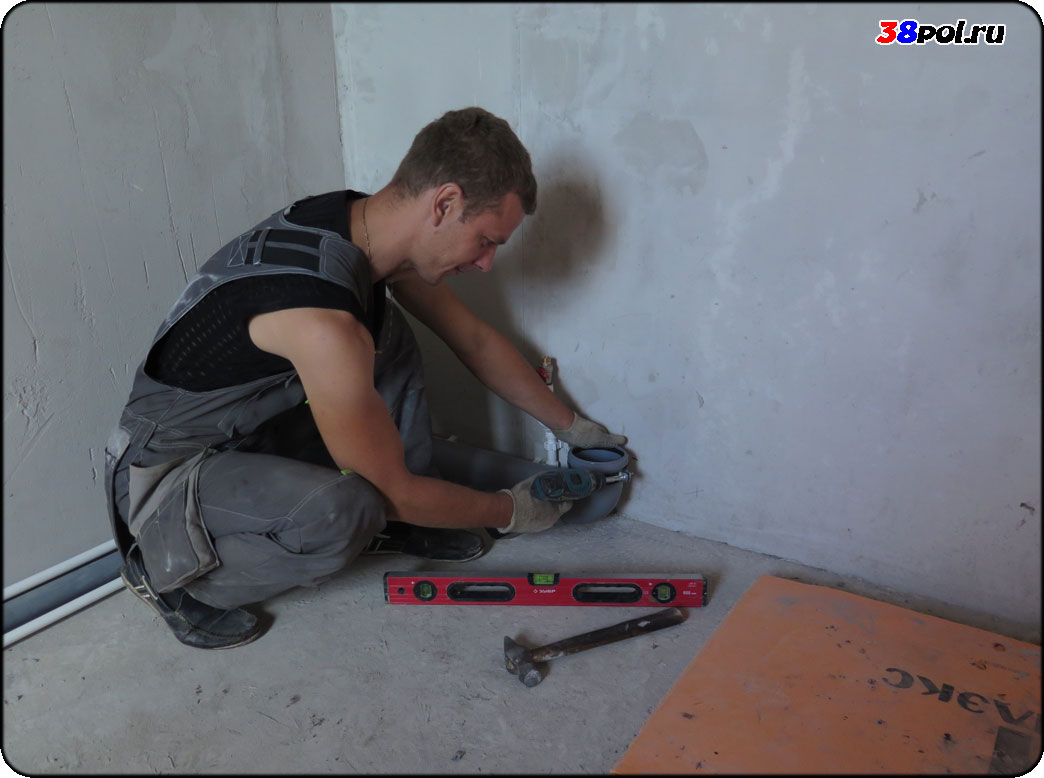

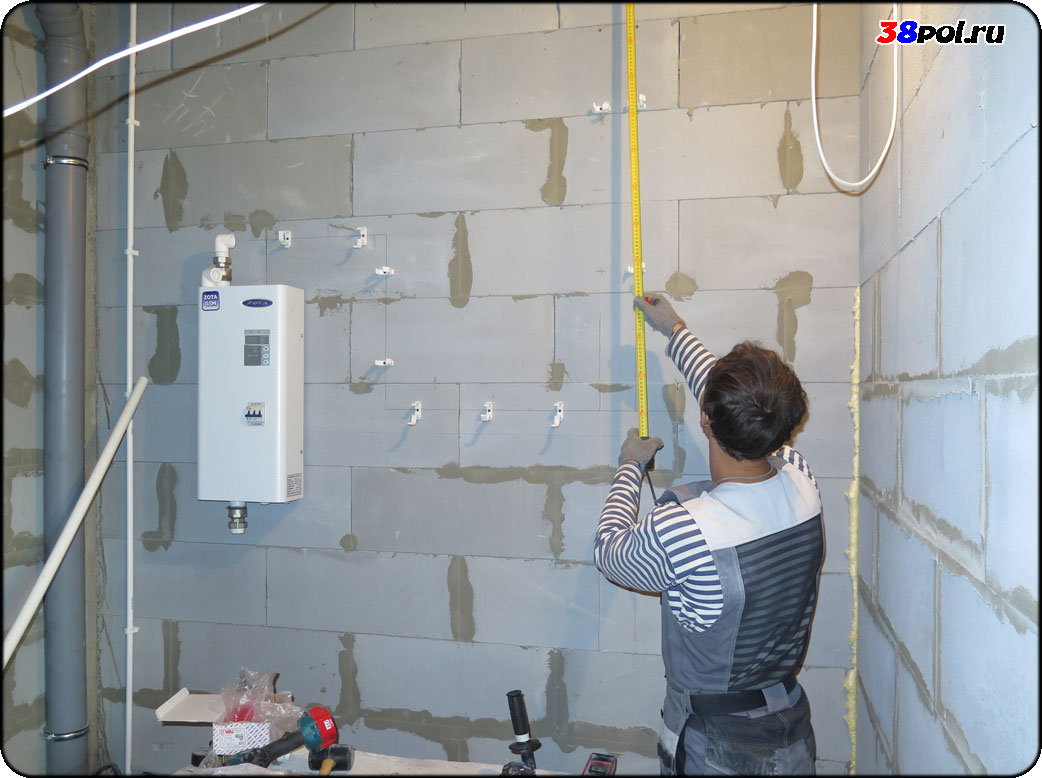

 После завершения работ по внутренней канализации мы произвели монтаж водоснабжения всего дома.

Т.к. клиент заказал у нас весь комплекс услуг (отопление, водоснабжение и отведение), то на услуги водоснабжения и отведения ему была сделана 50% скидка, что позволило сэкономить 17% от общей стоимости работ.

 Все предварительные работы закончены (вода и отведение заняли в итоге два дня) и мы приступаем к монтажу тёплого пола.

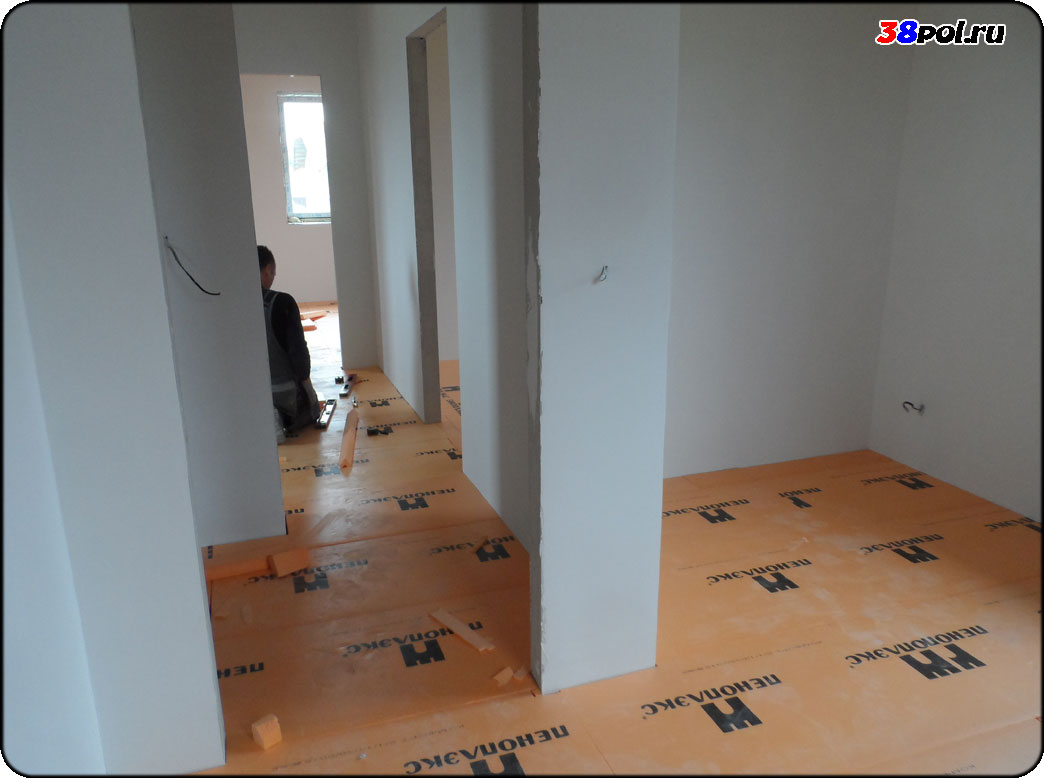

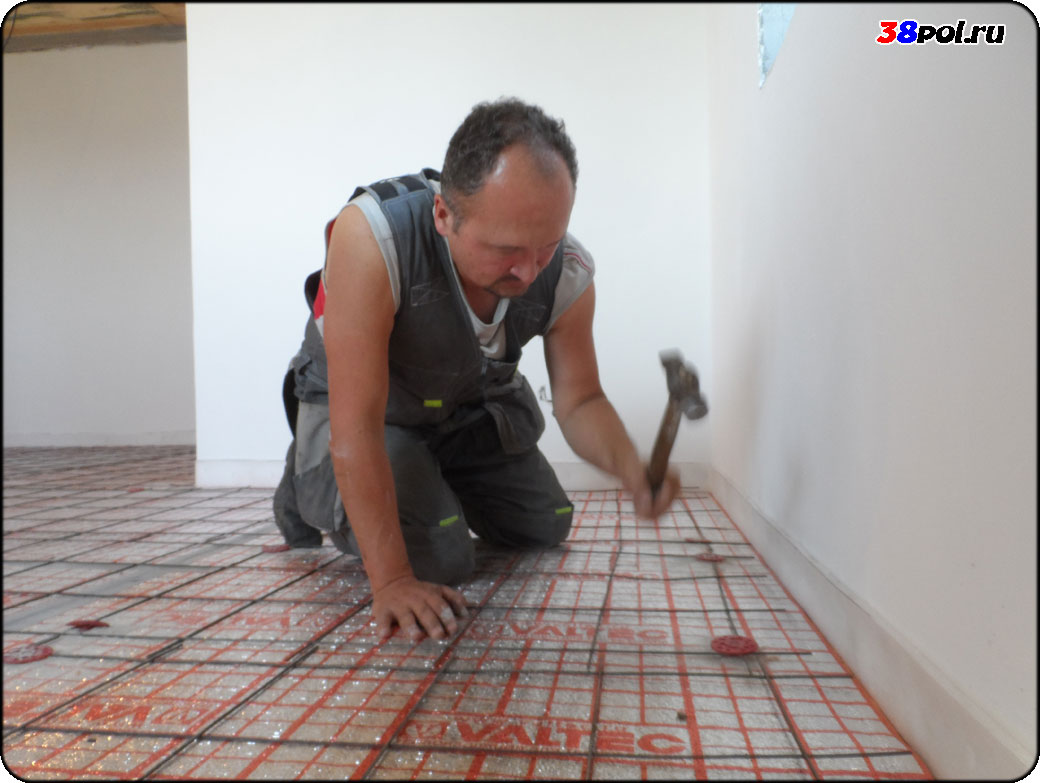

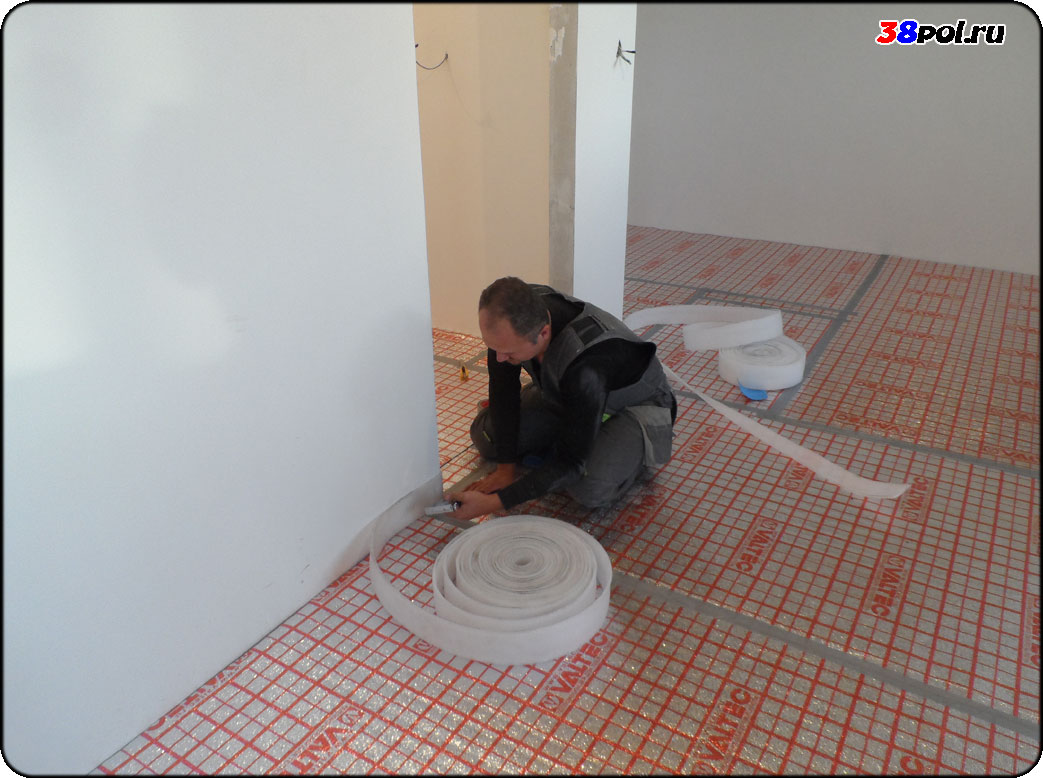

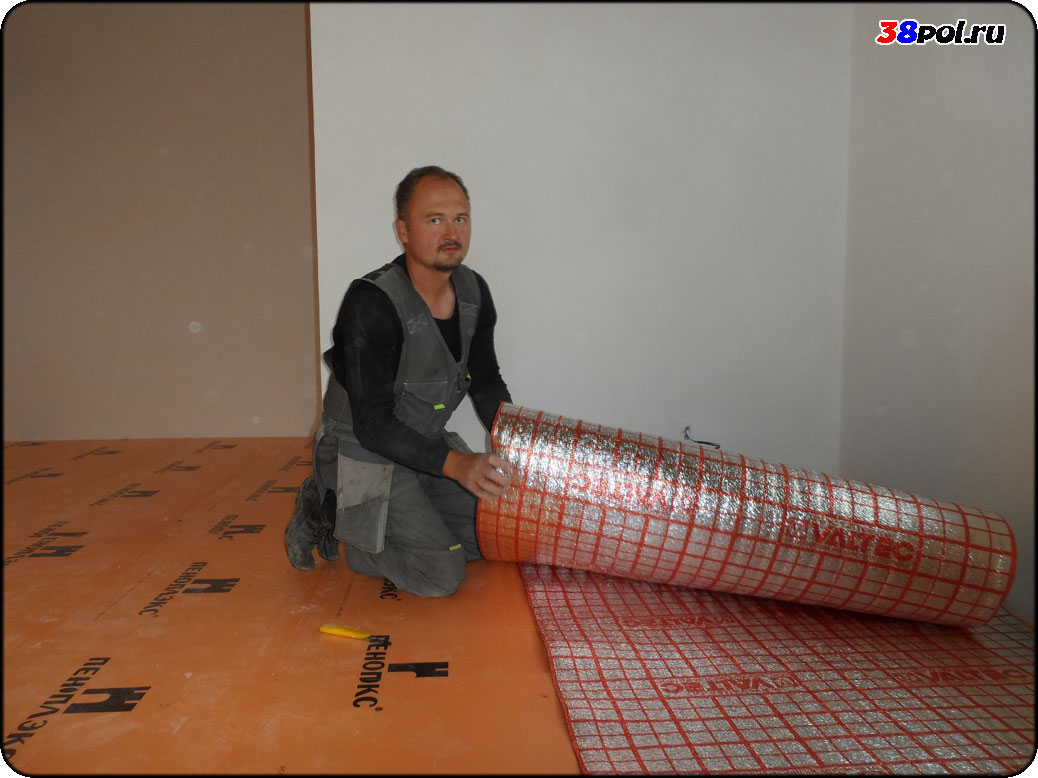

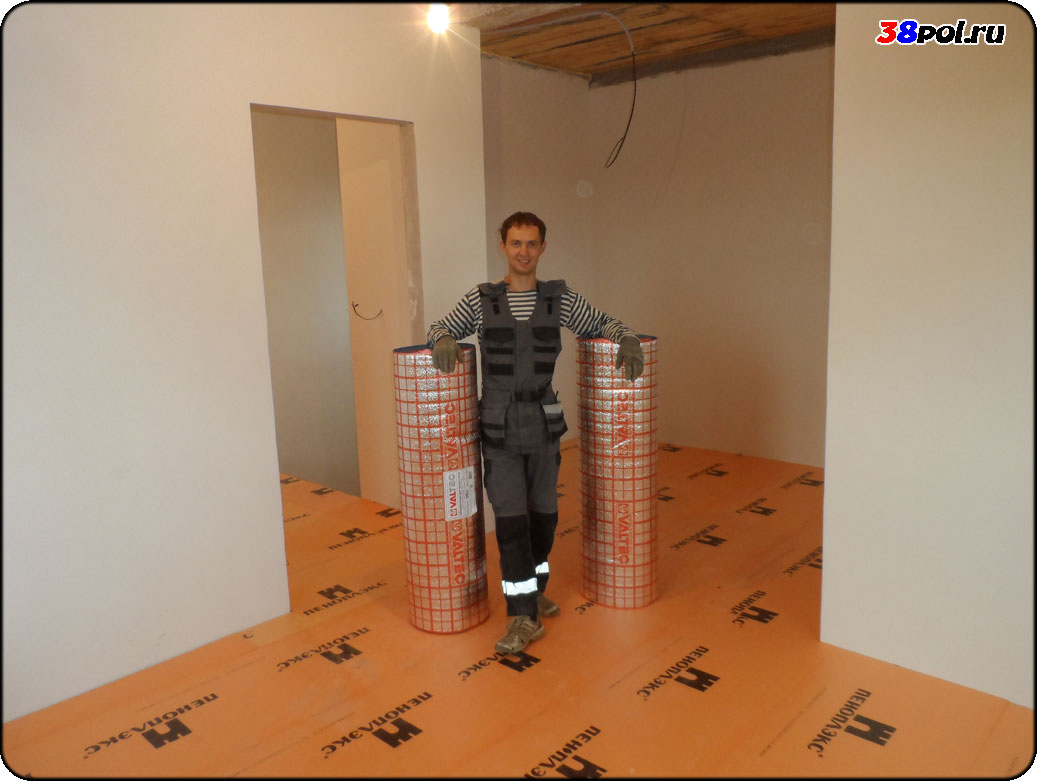

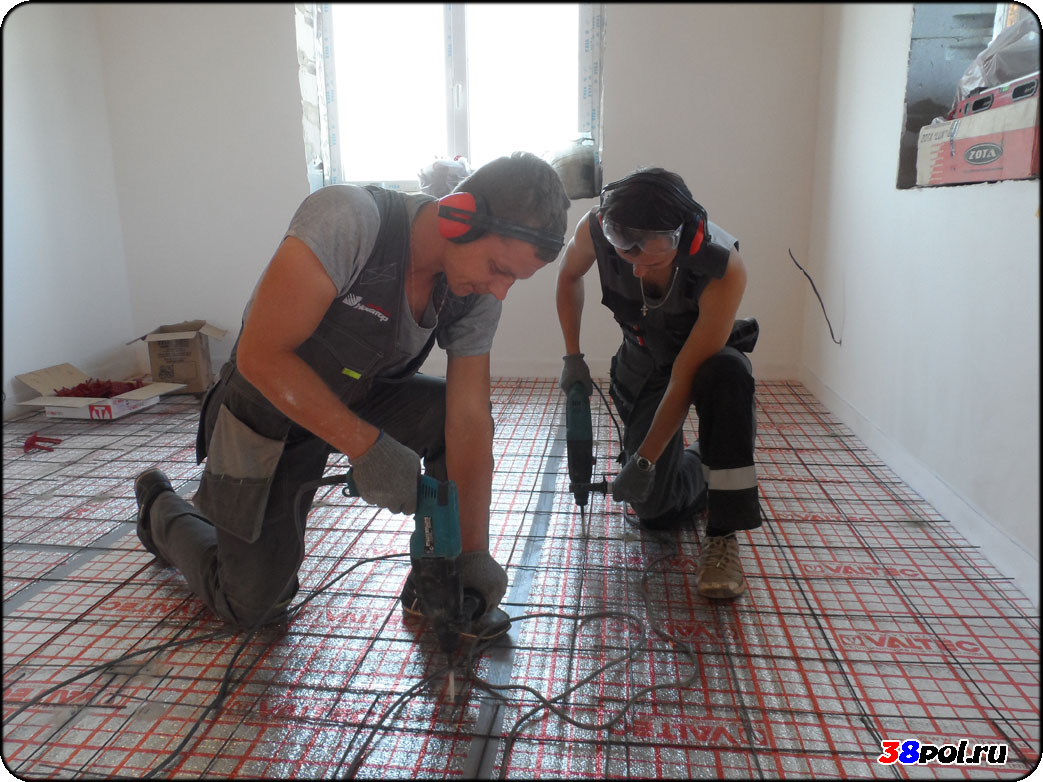

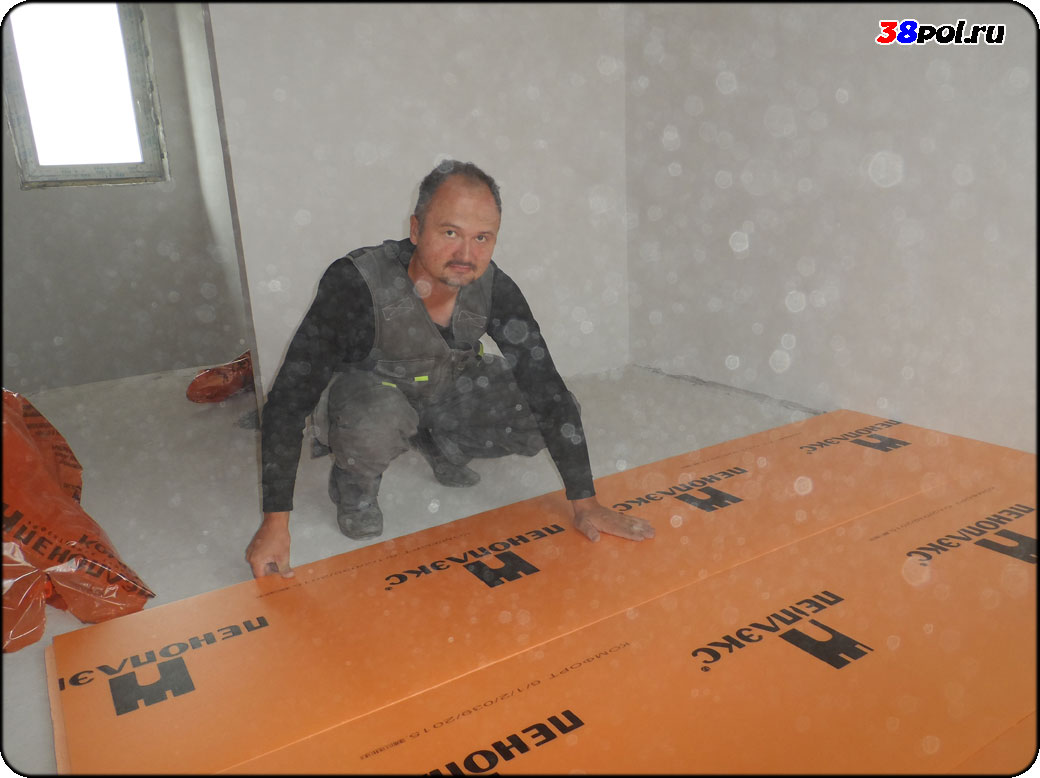

 Как всегда, сперва идут подготовительные работы (подробнее по этапам работ можно посмотреть здесь):

смотреть

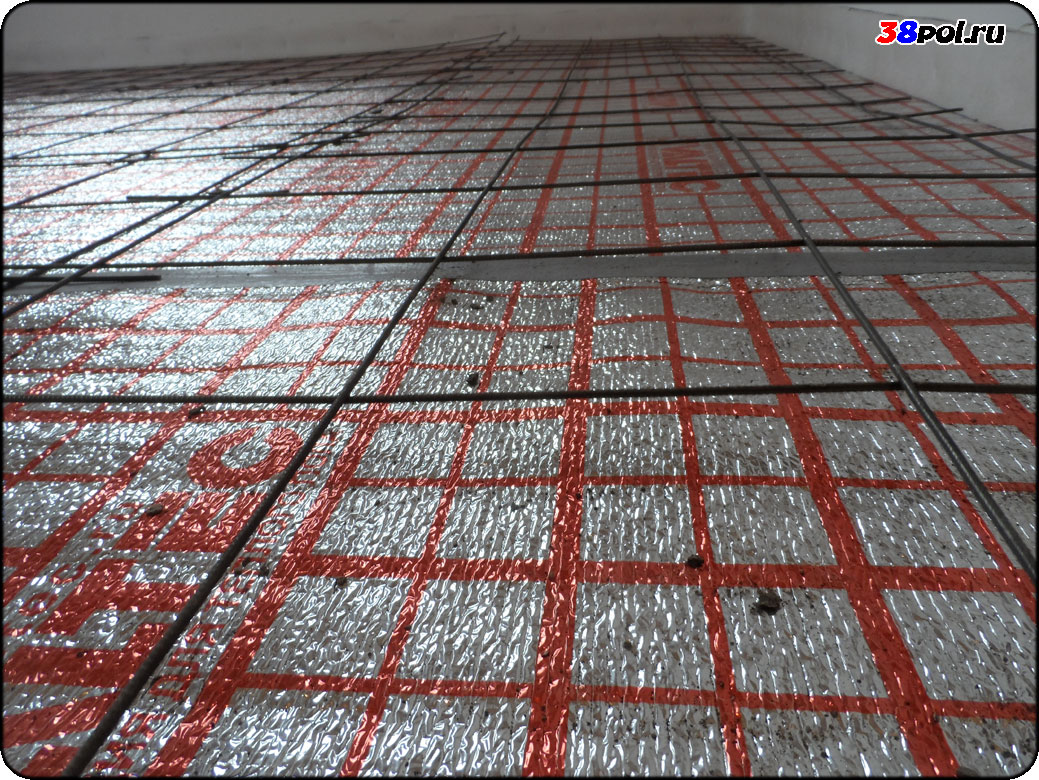

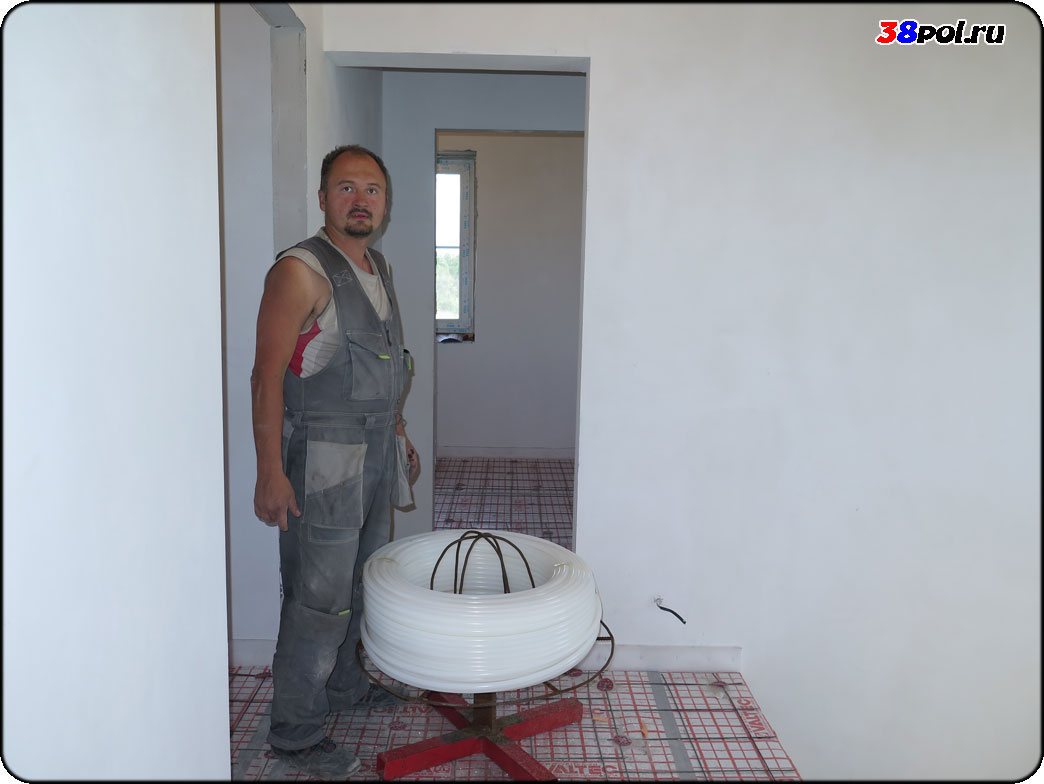

 Монтаж её прост и быстр.

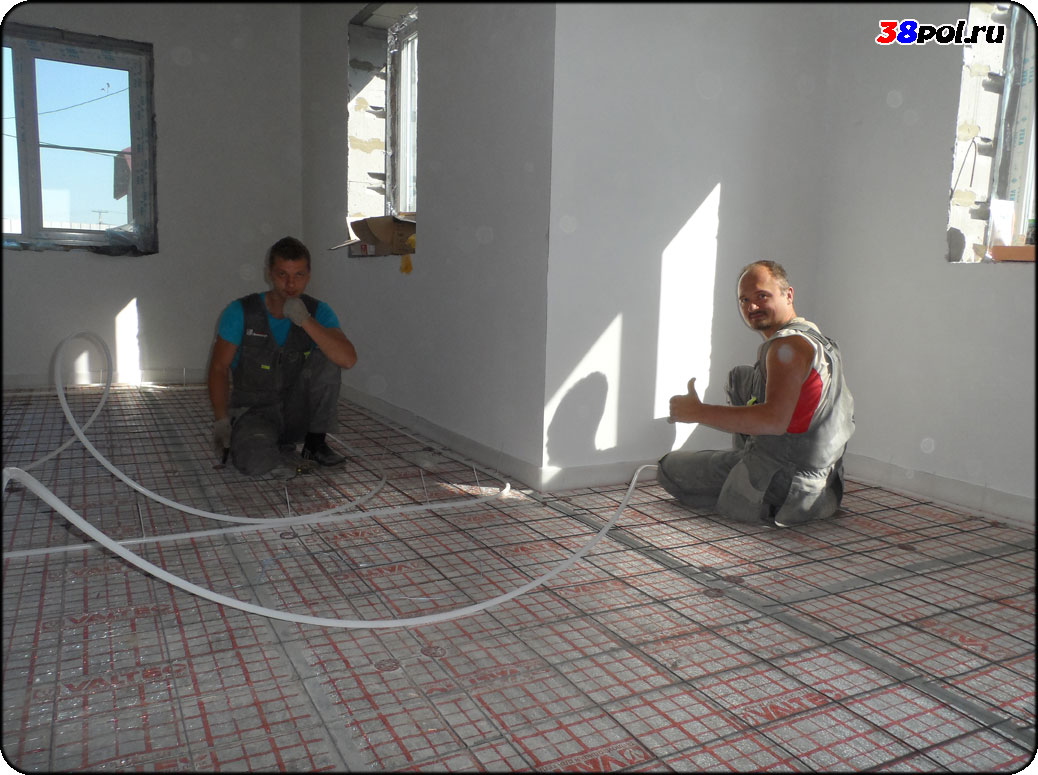

 Монтаж трубы тёплого пола начинается непосредственно с её крепления к коллектору. Первой всегда монтируем подающую трубу.

На данном объекте мы имеем два контура тёплого пола (1й и 2й этаж), поэтому мы производим монтаж двух коллекторных групп на 5 выходов. Итого у нас весь пол будет состоять из 10 веток (ветки желательно делать длинной не более 100 метров).

В данном случае обе коллекторные группы монтируются без насосно-смесительных групп и дополнительных циркуляционных насосов. Их роль выполняет один общий насос (Grundfos UPS 25-80) и система регулировки контуров с помощью балансировочных клапанов. Это позволило существенно сэкономить средства клиента.

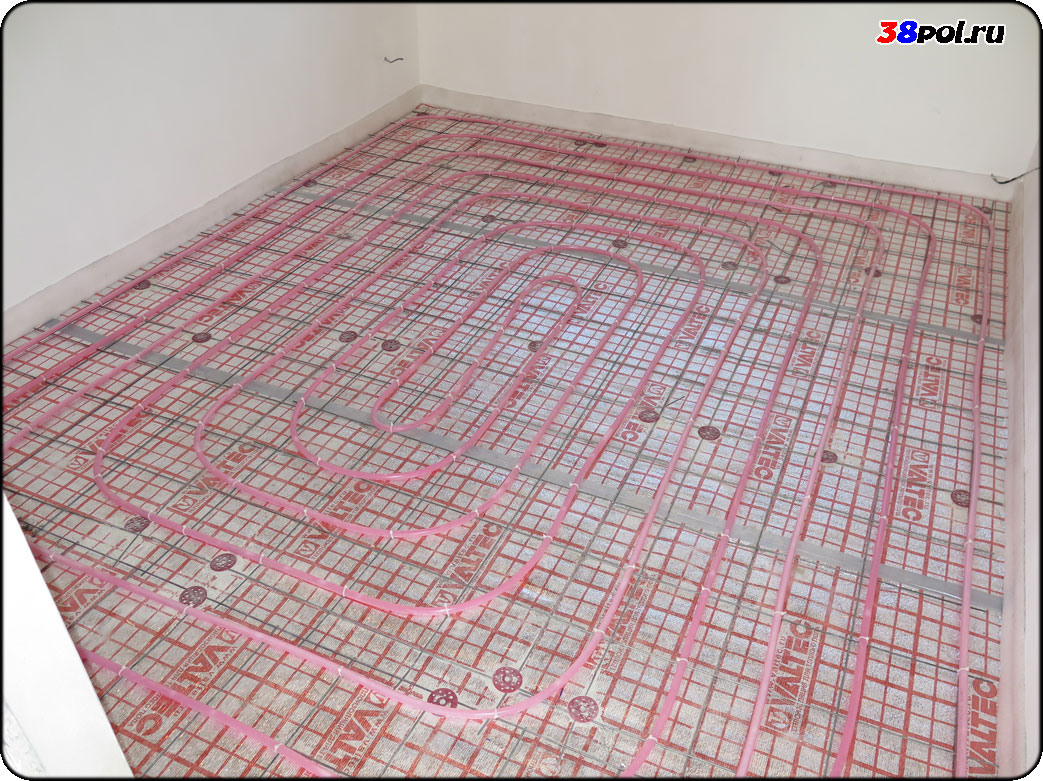

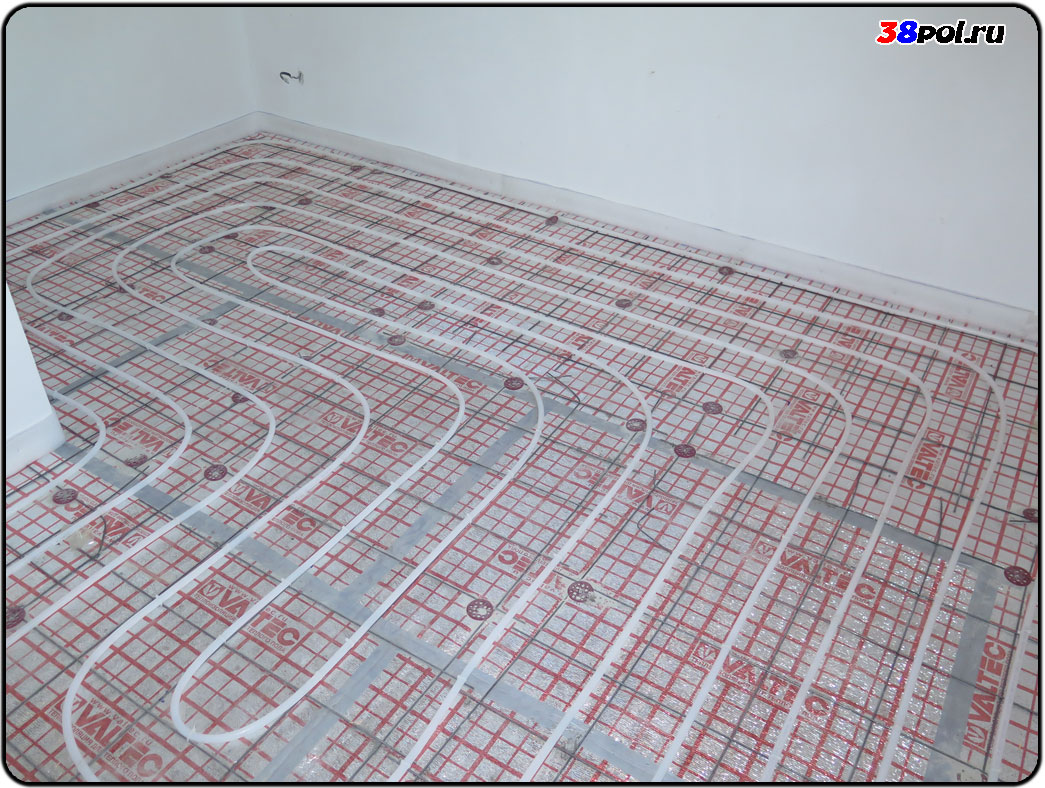

 Здесь представлена раскладка трубы в зале первого этажа.

Весь монтаж мы всегда осуществляем на неизменно высоком уровне!

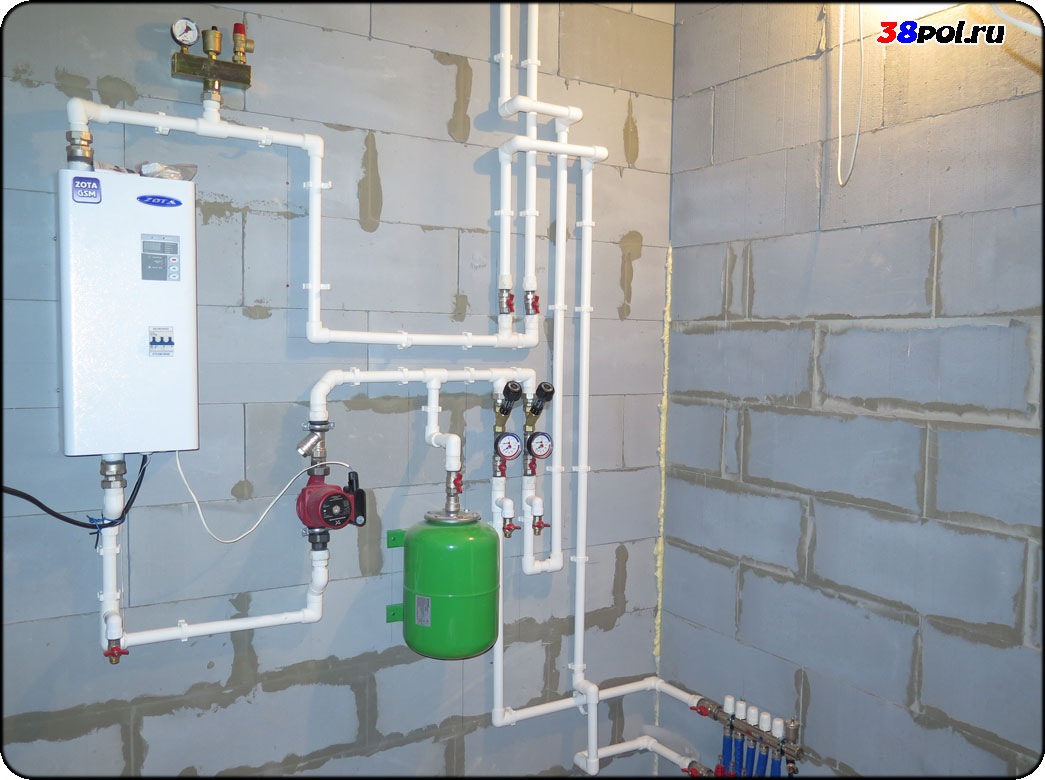

 Узел собран и на нём Вы можете рассмотреть нюансы создания системы отопления:

1) систему регулировки

2) монтажа циркуляционного насоса

3) монтажа компенсационного мембранного бака

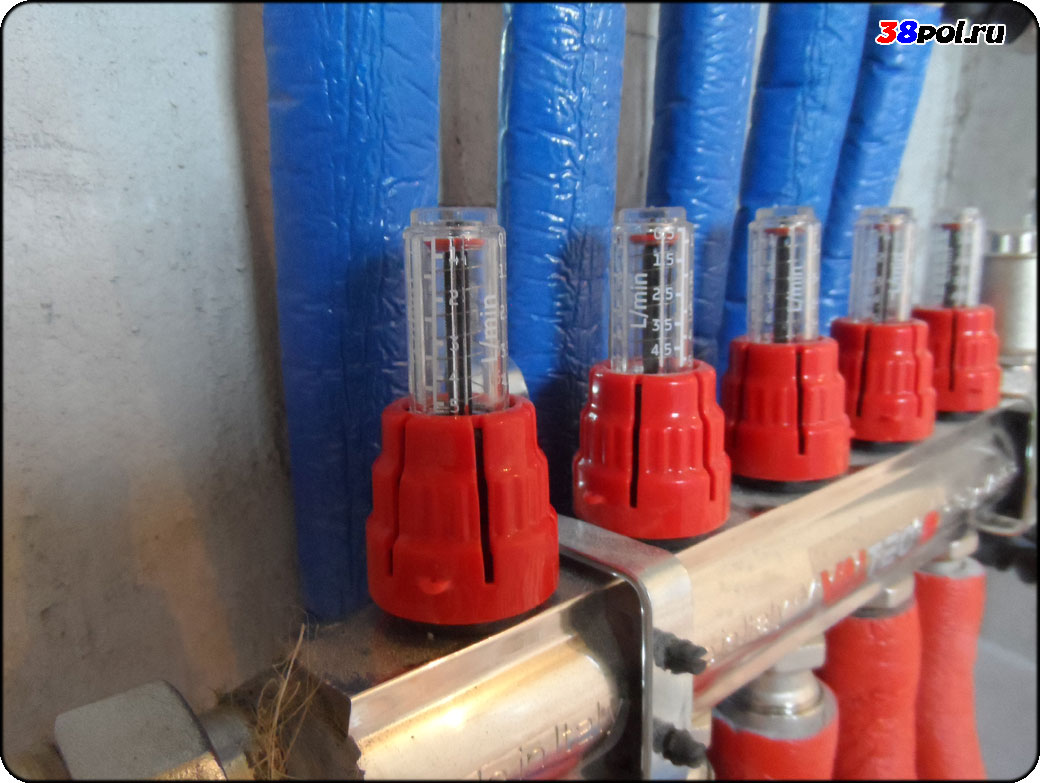

4) коллектора тёплого пола

5) группы безопасности (обязательно без запорной арматуры!)

 Система тёплого пола запущена и введена в эсплуатацию!
