Пригород города Иркутска, село Урик, Александровский тракт.

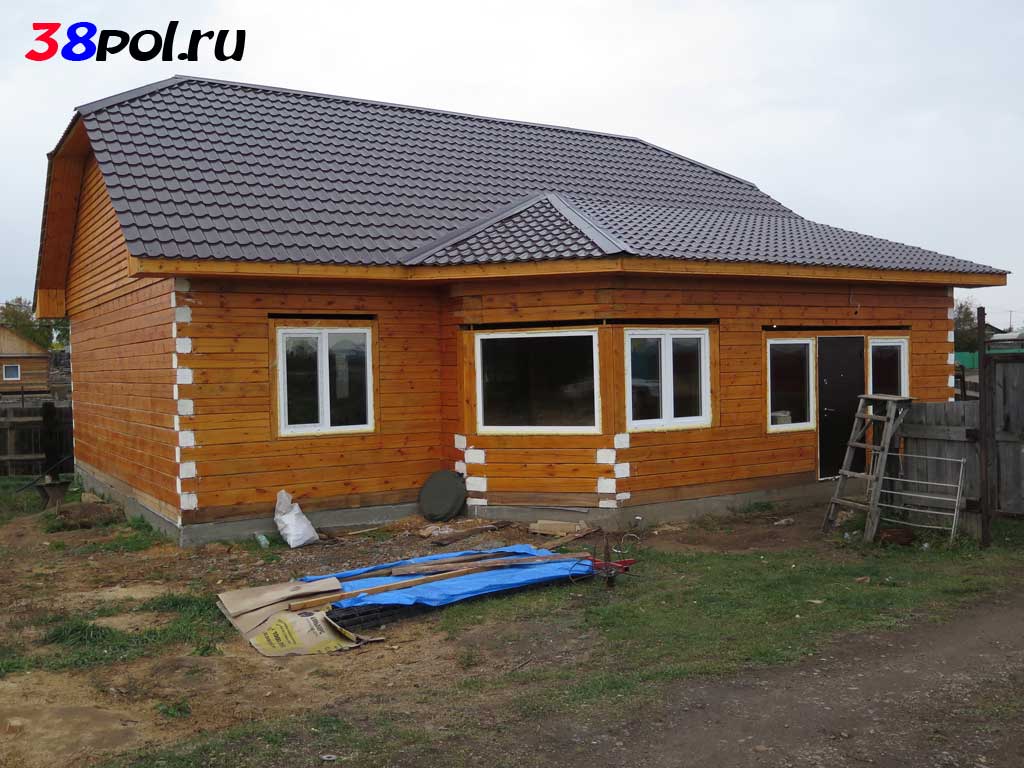

Одноэтажный брусовой дом, в котором мы сделаем отопление на основе водяных тёплых полов.
|
|
На данном объекте пол тамбура дома отделён от основного пола бетонным каркасом, на котором лежит брус, длиной 40 см.

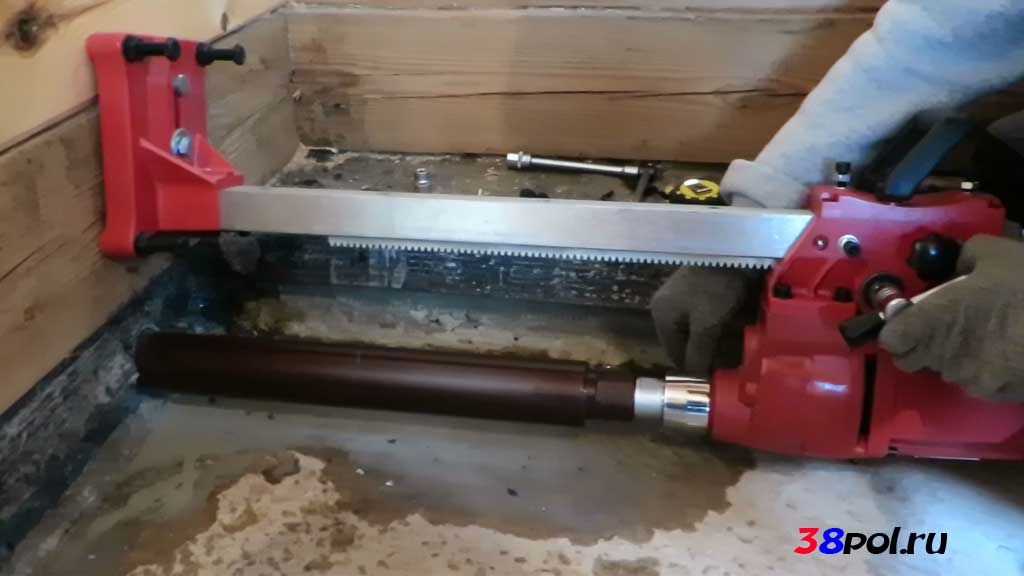

Поэтому перво-наперво мы проделываем отверстие в стене с помощью установки алмазного бурения.
|
|

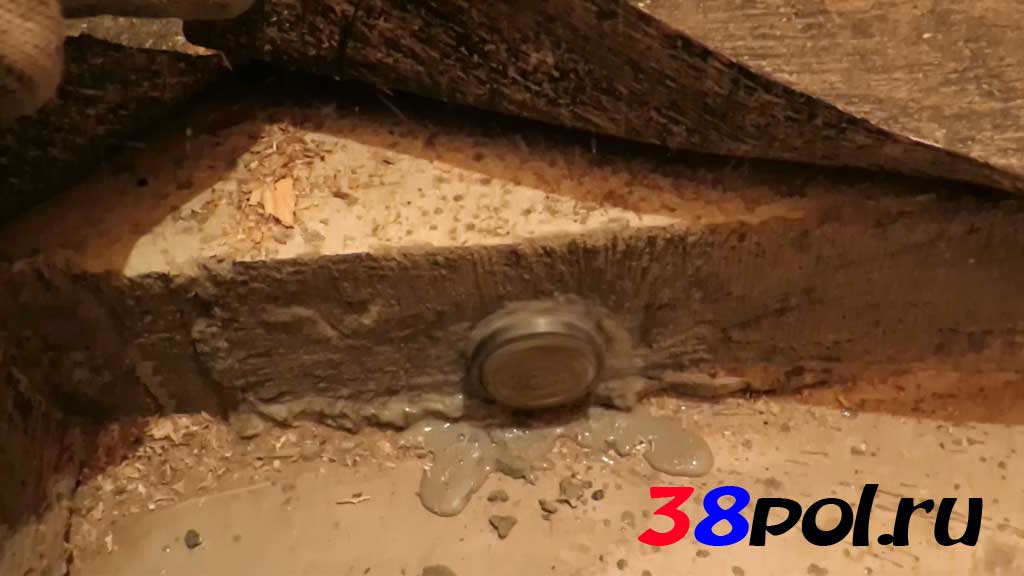

Стена пройдена:)
|
|
Отверстие выполнено и мы приступаем к основной работе. |
|

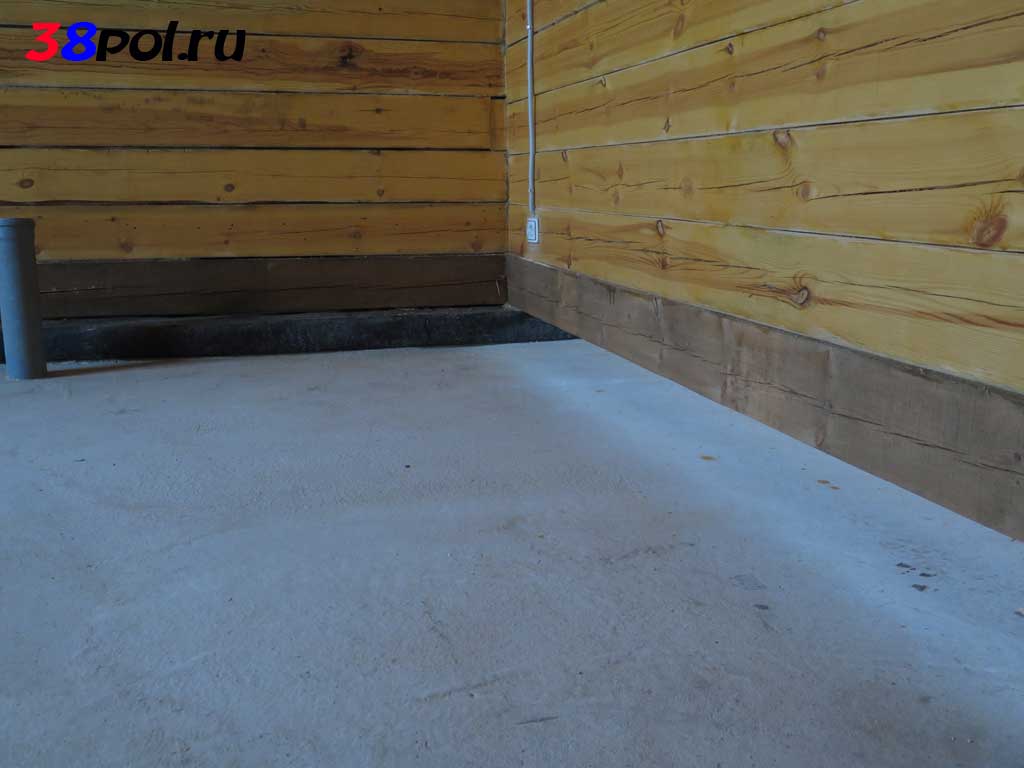

Особенностью данного объекта является то, что нижний венец пола поднят до уровня заливки бетонной стяжки, что делает все помещения смежными при монтаже теплоизоляции и трубы тёплого пола.
|
|
На данном объекте мы используем теплоизоляцию (экструдиро- ванный пенополистирол) увеличенной длины для увеличения скорости работы по подготовке пола.
|
|

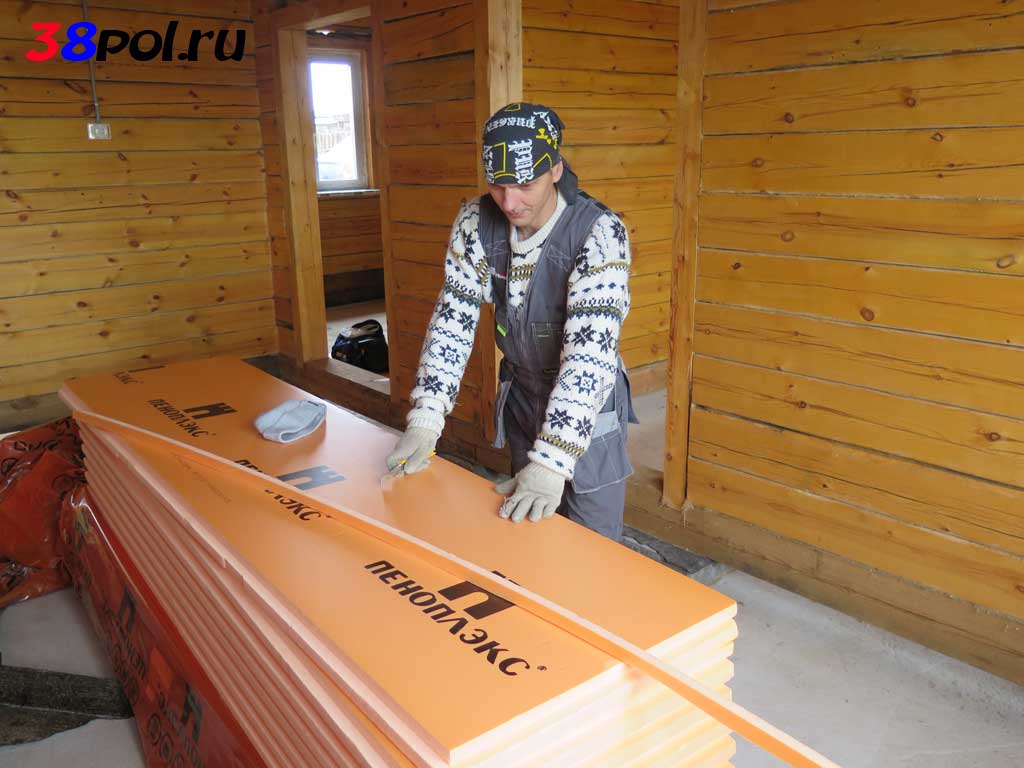

Наш специалист выполняет монтаж теплоизоляции, что позволит дому надёжно удерживать тепло в процессе эксплуатации системы отопления в зимний период.
|
|

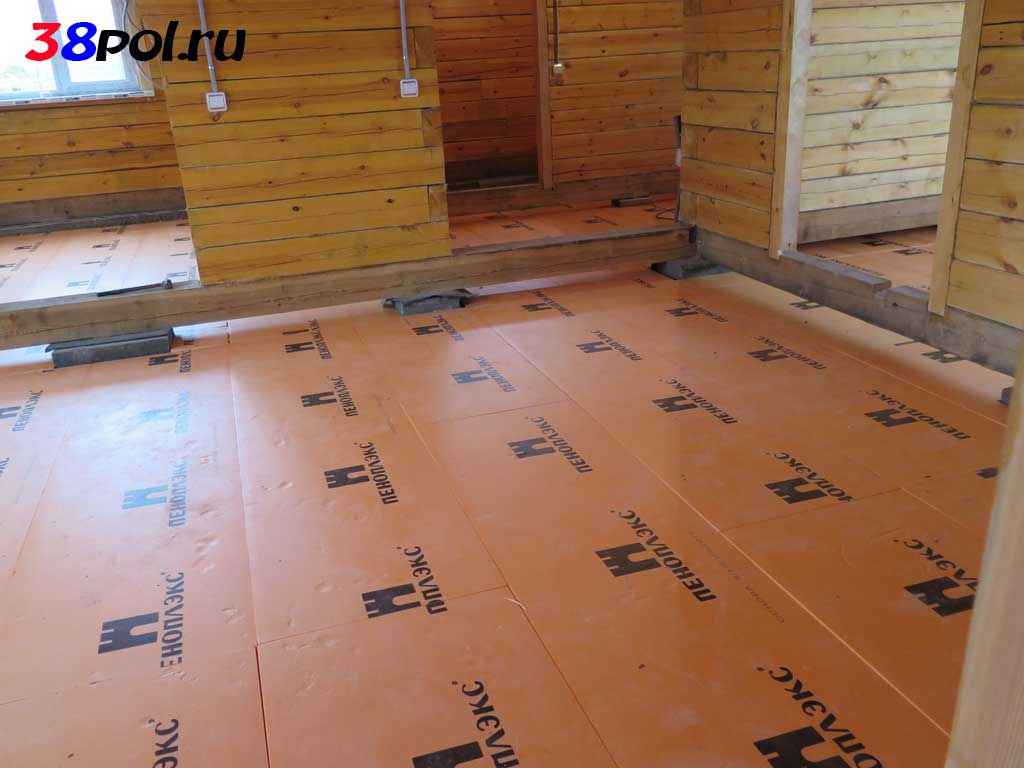

Теплоизоляция разложена!
|
|
Следующим этапом мы производим раскладку отражающей подложки для тёплого пола, что ещё больше снизит теплопотери здания и, следовательно, сэкономит денежные средства клиента!
|
|
И этот этап завершён!
|
|
Сейчас мы производим раскладку сетки для крепежа трубы тёплого пола.
|
|

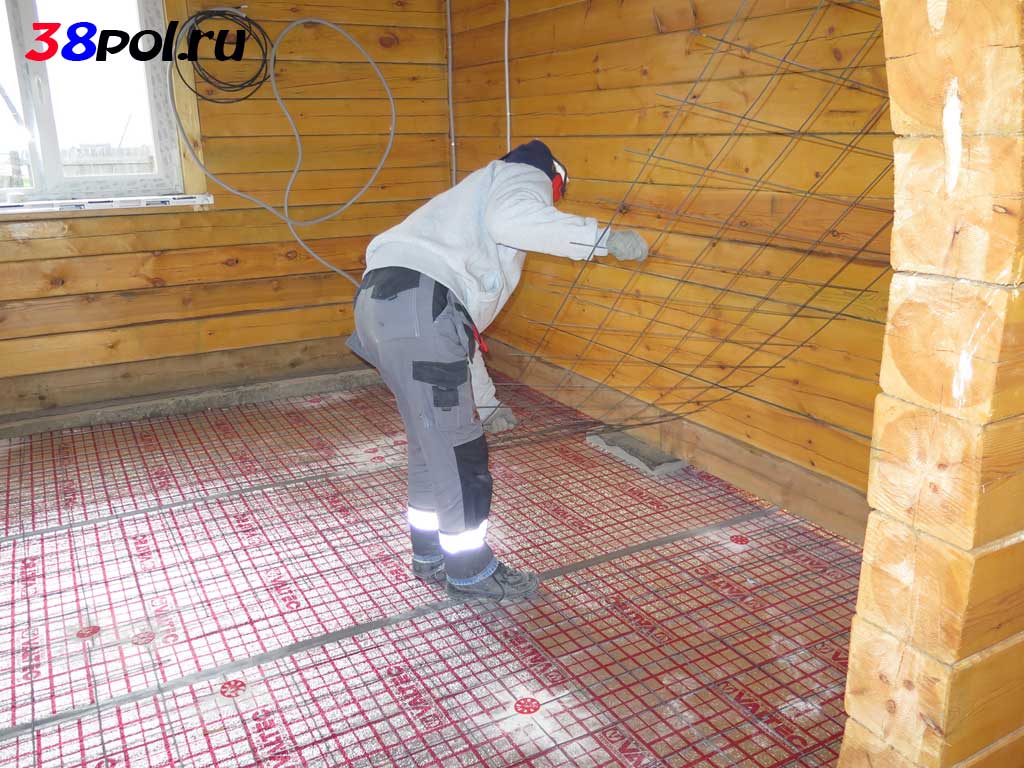

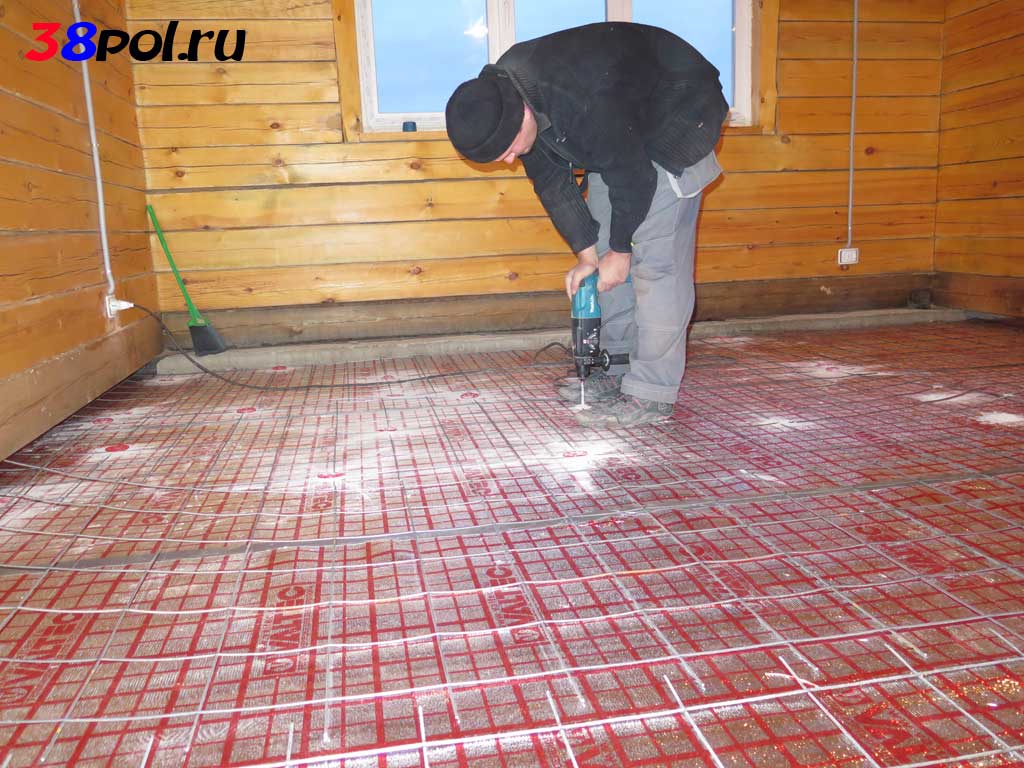

Наш специалист производит крепление сетки к полу.
|
|
Этап раскладки непосредственно трубы тёплого пола начинается с крепления коллекторной группы к стене.
|
|

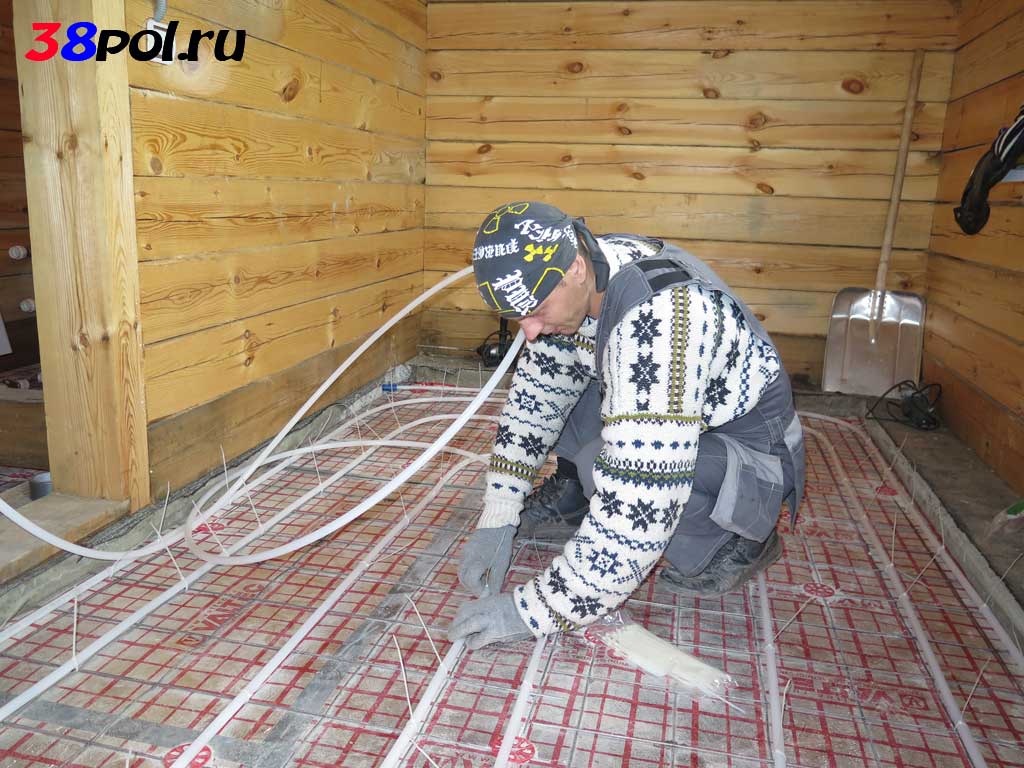

Наш специалист производит монтаж первой ветки тёплого пола (это помещение тамбура дома, в котором мы сделали технологическое отверстие под вход и выход трубы в узел отопления).
|
|
Первая ветка разложена!
|
|

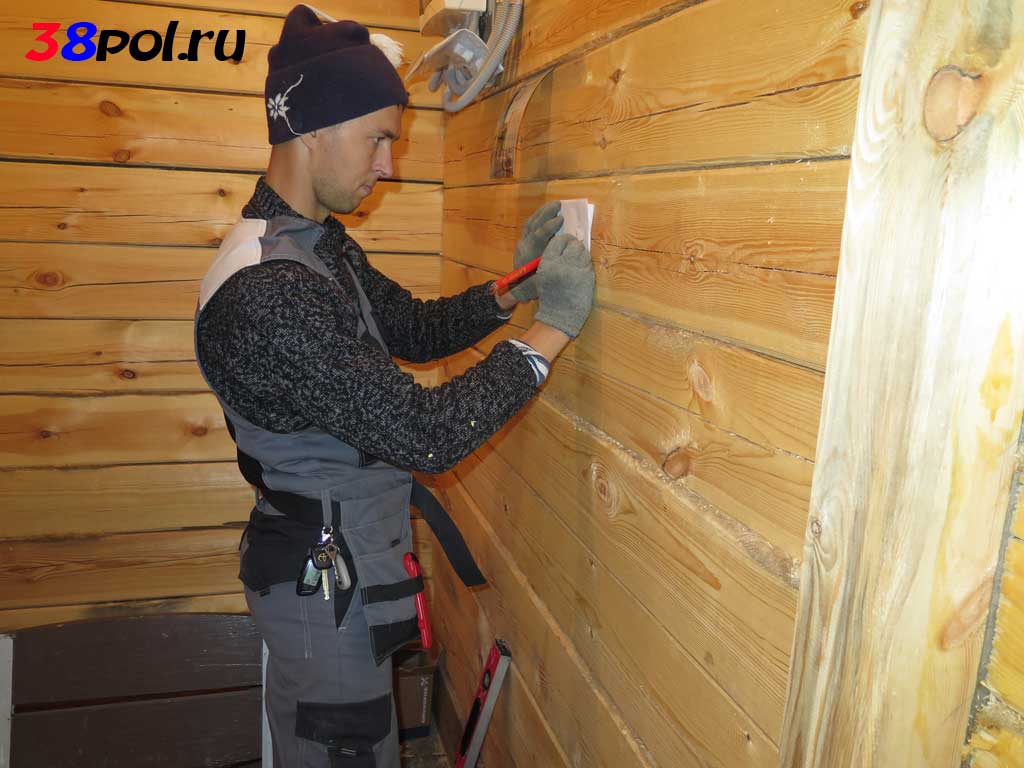

Создание отопительного узла начинается с проекта расположения элементов узла в данном конкретном помещении.
|
|

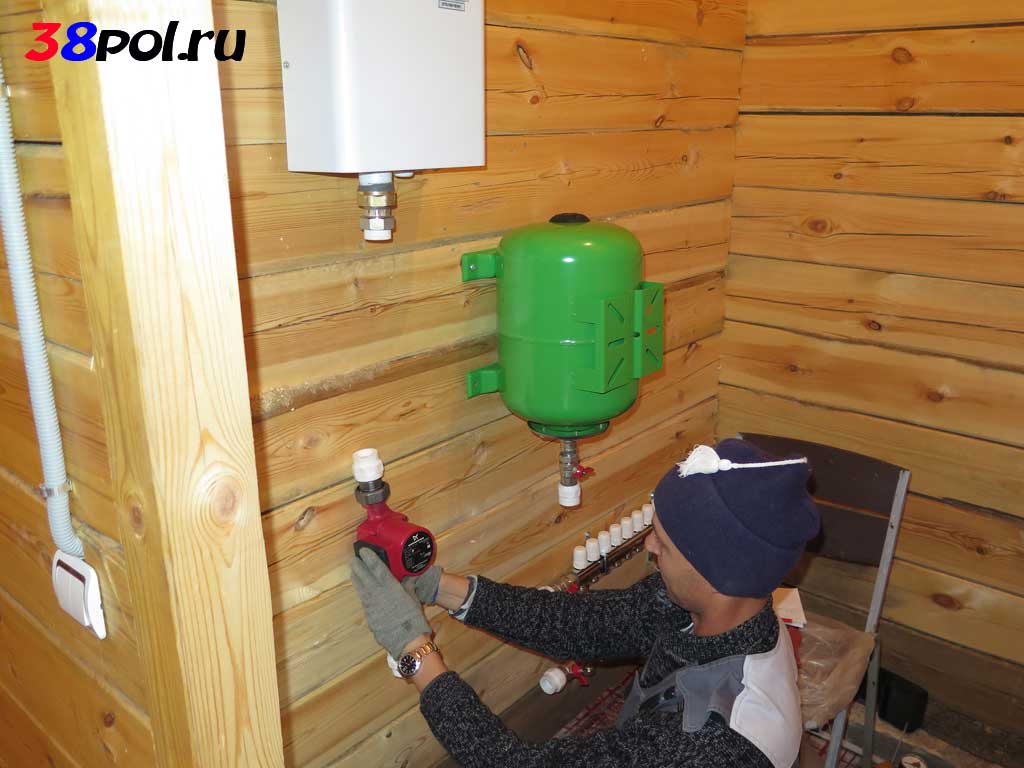

Непосредственно монтаж отопительного узла начинается с крепления основных элементов.
|
|
Раскладка каждой ветки тёплого пола начинается и заканчивается с крепления к коллектору по разработанной нами схемой.
|
|

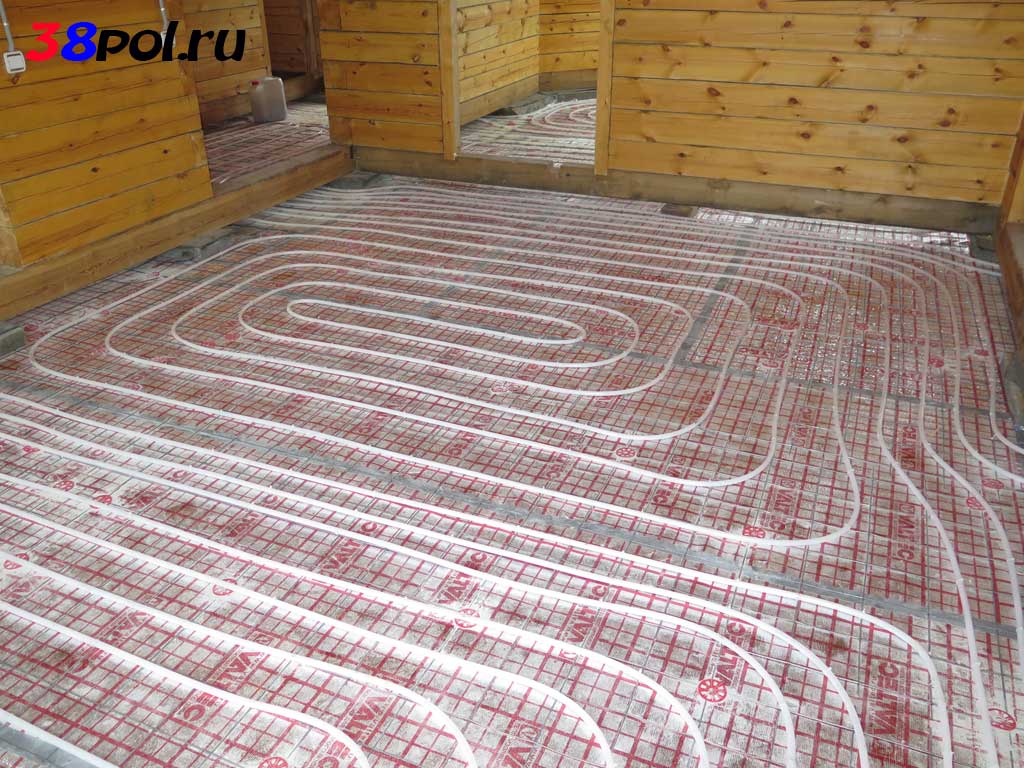

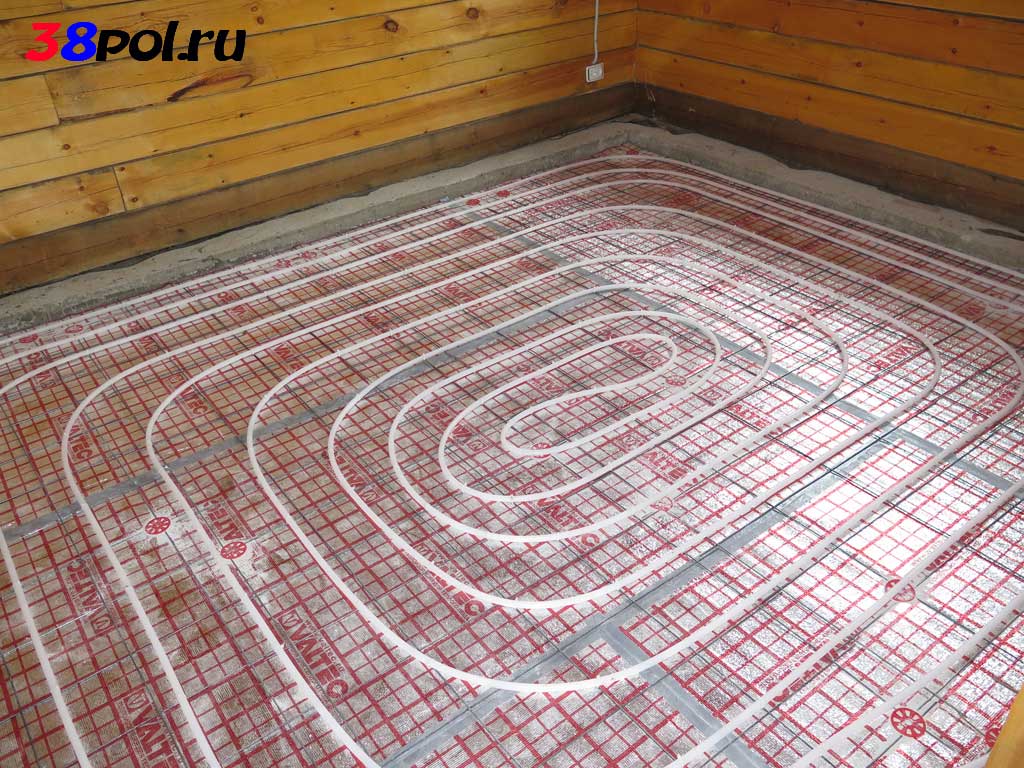

Раскладка трубы завершена!
|
|

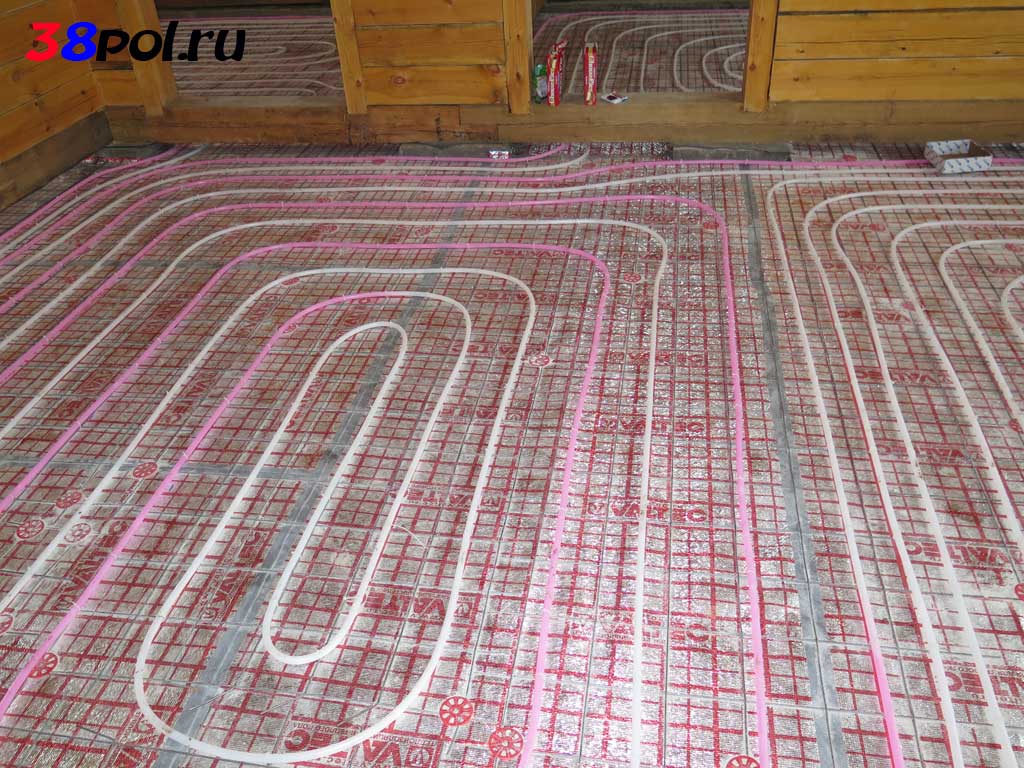

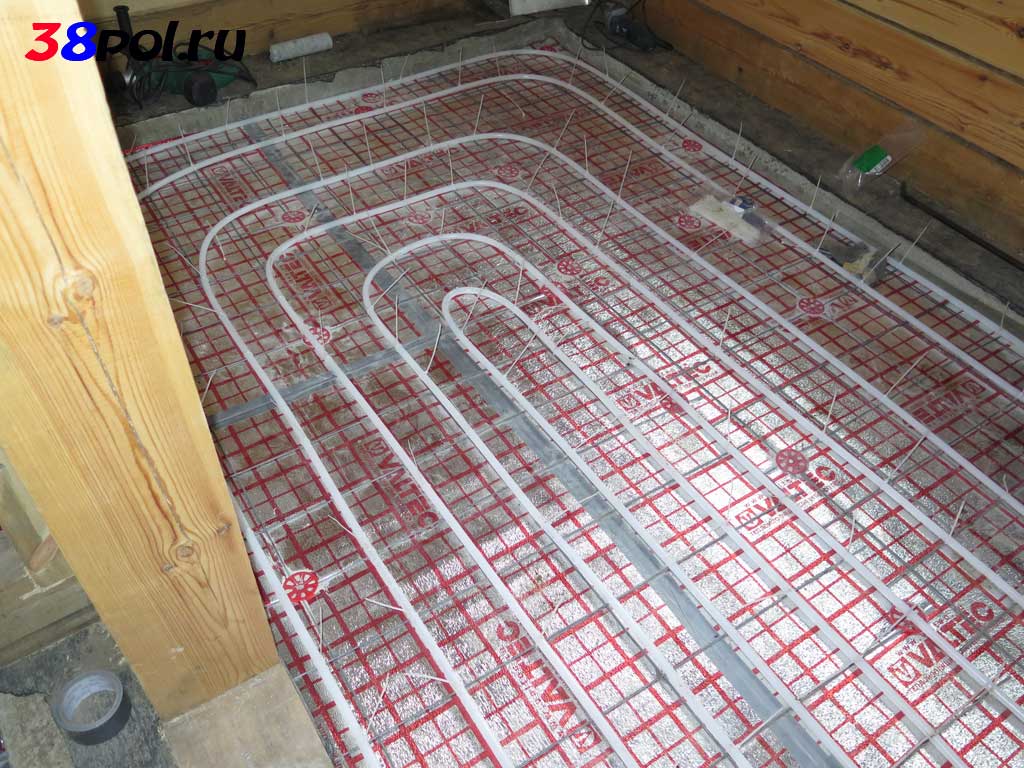

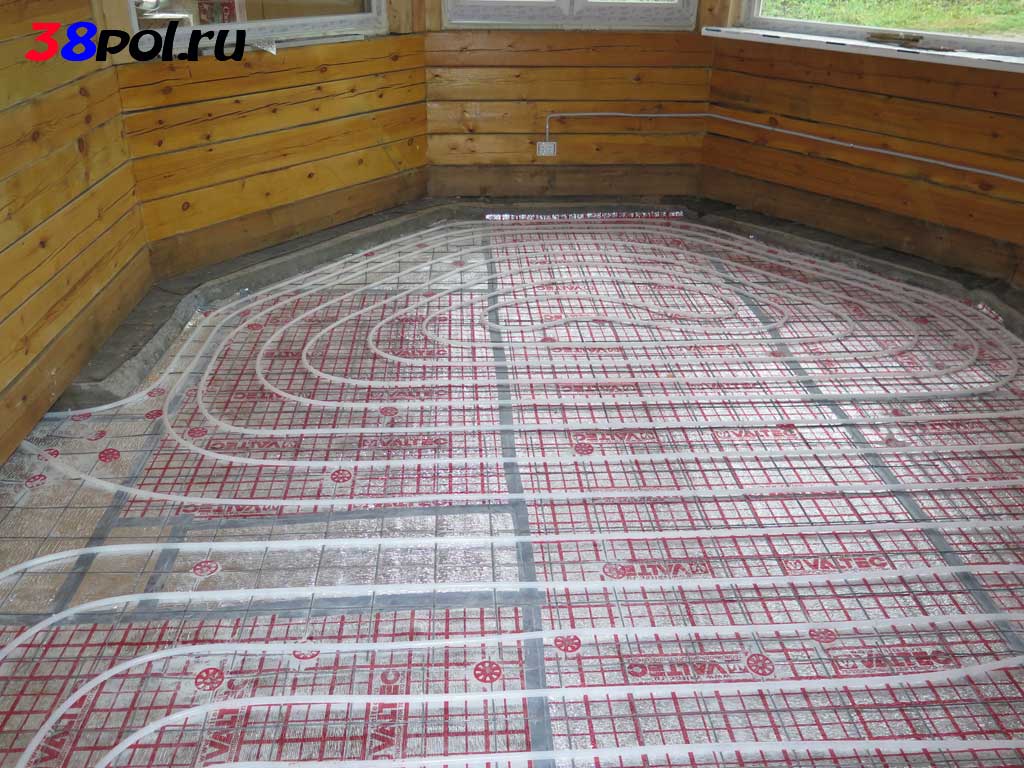

Пример большой ветки с двумя улитками в помещении с эркером.
|
|

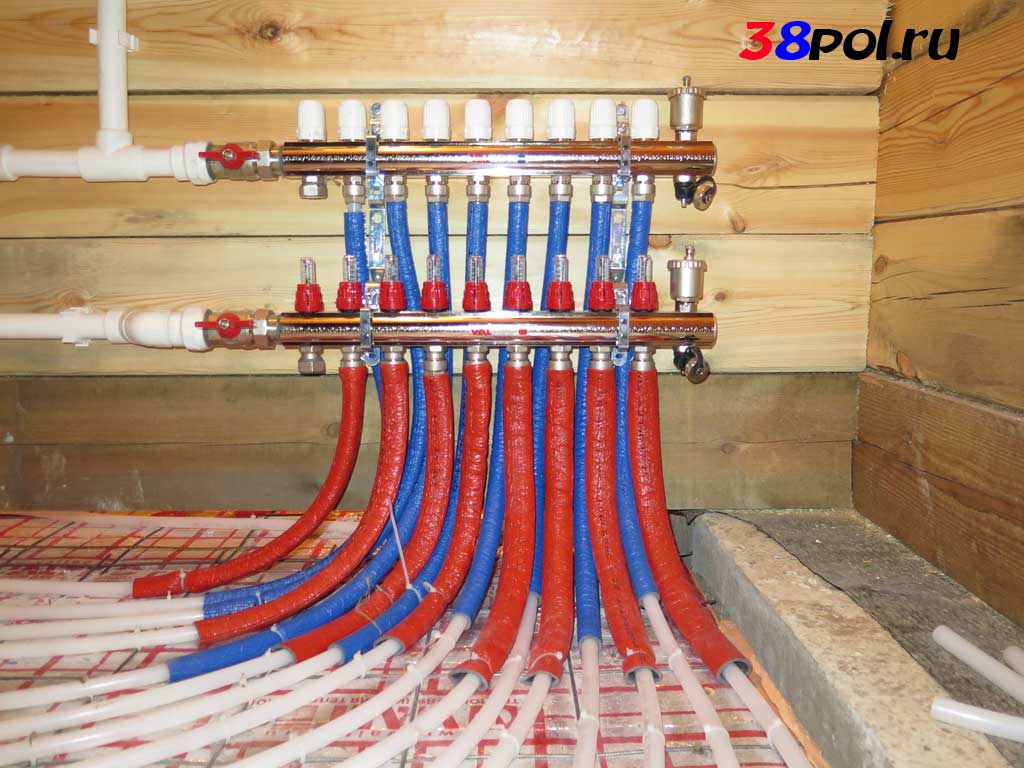

Так выглядит ввод труб в узел, где расположен коллектор тёплого пола.
|
|
Монтаж отопления завершён!
|
|

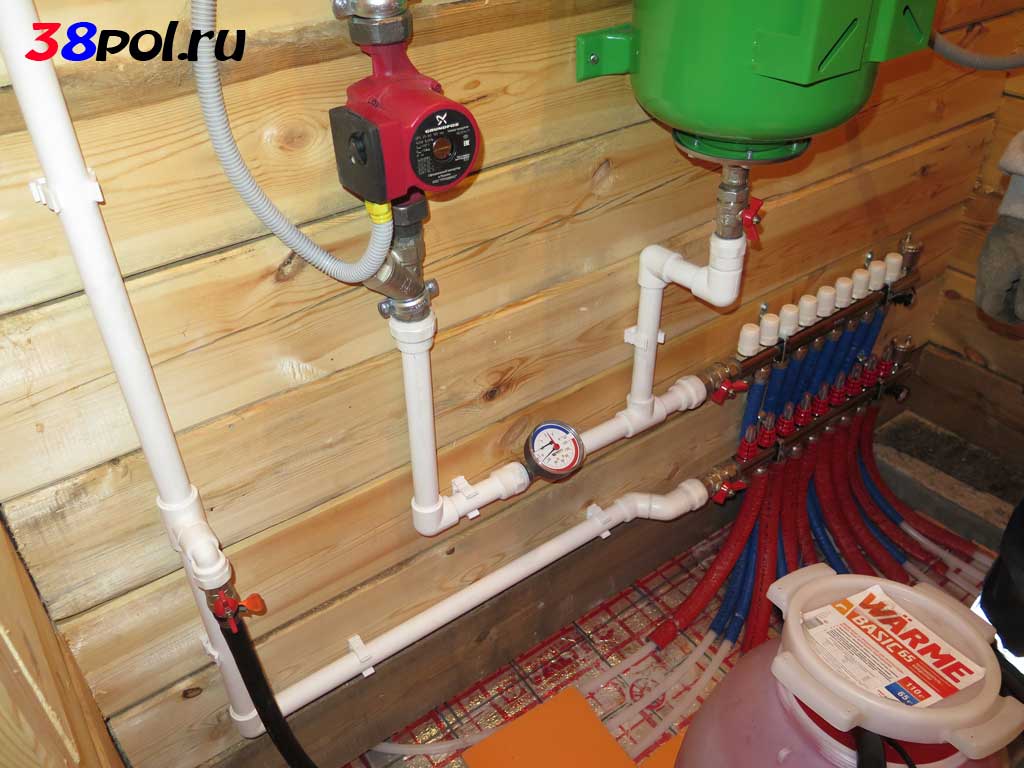

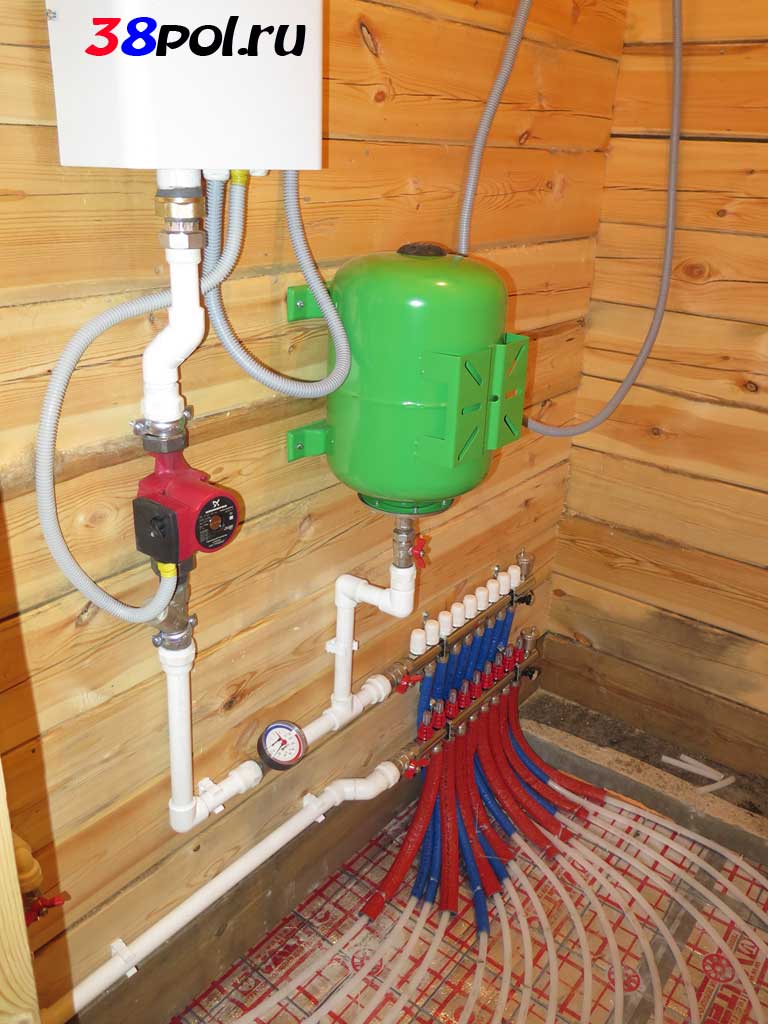

Вид готового отопительного узла (монтаж электрики производился не нами:)
|
|
Производим запуск системы (с использованием специального теплоносителя)!
|
|

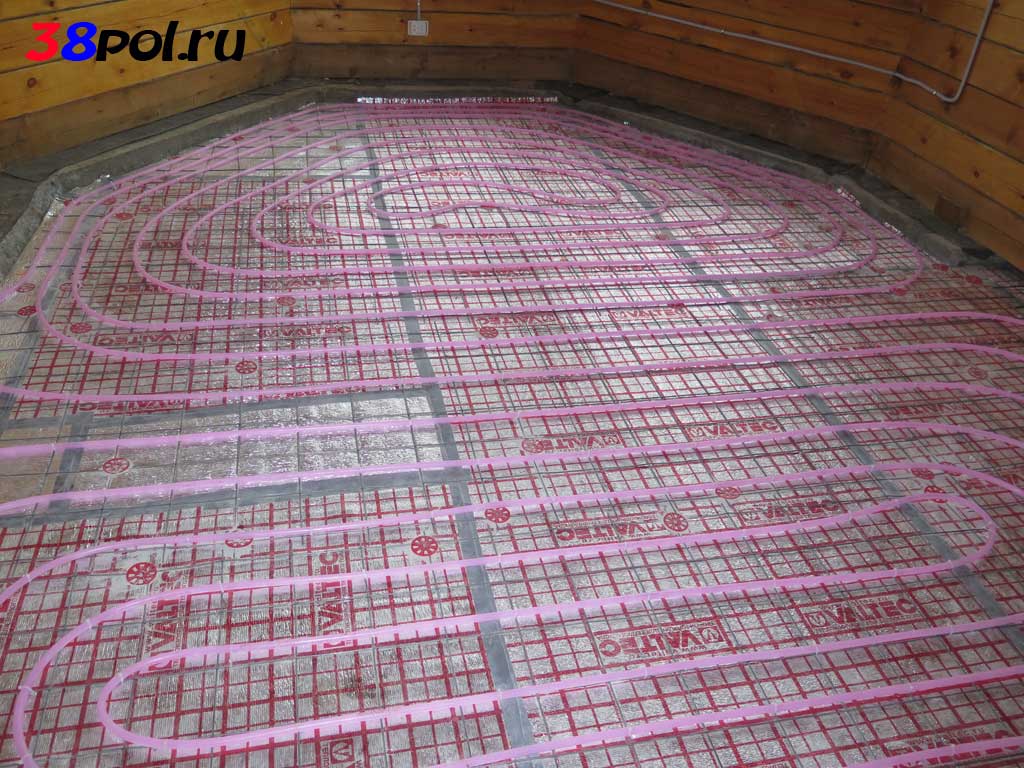

Система постепенно заполняется теплоносителем, белый цвет трубы и красный цвет теплоносителя делают этот процесс очень наглядным.
|
|
Система заполнена теплоносителем и протестирована. Теперь можно производить заливку пола.
|
