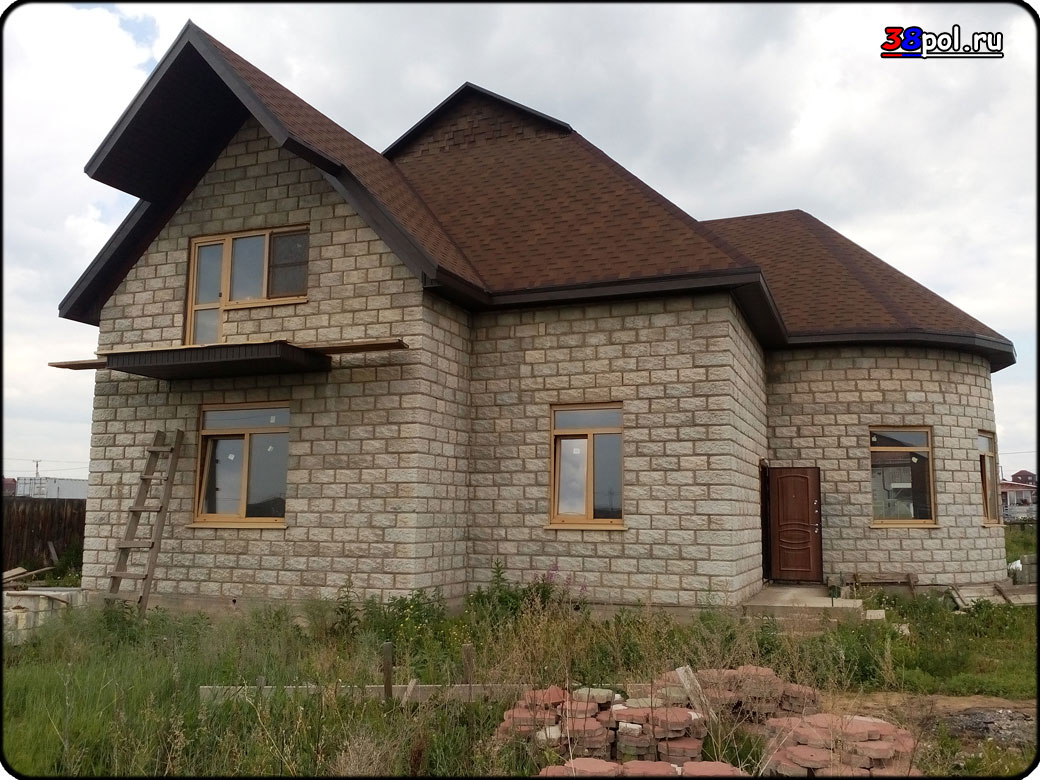

Наш объект в Хомутово, посёлок Грановщина (Западный). Два этажа, общая площадь около 270 м2.
Приезжаем мы в этот симпатичный дом запускать "сделанную" систему отопления (тёплый пол) и соединить разводку воды по помещениям с общим вводом её в дом.
А по факту:
|
 |

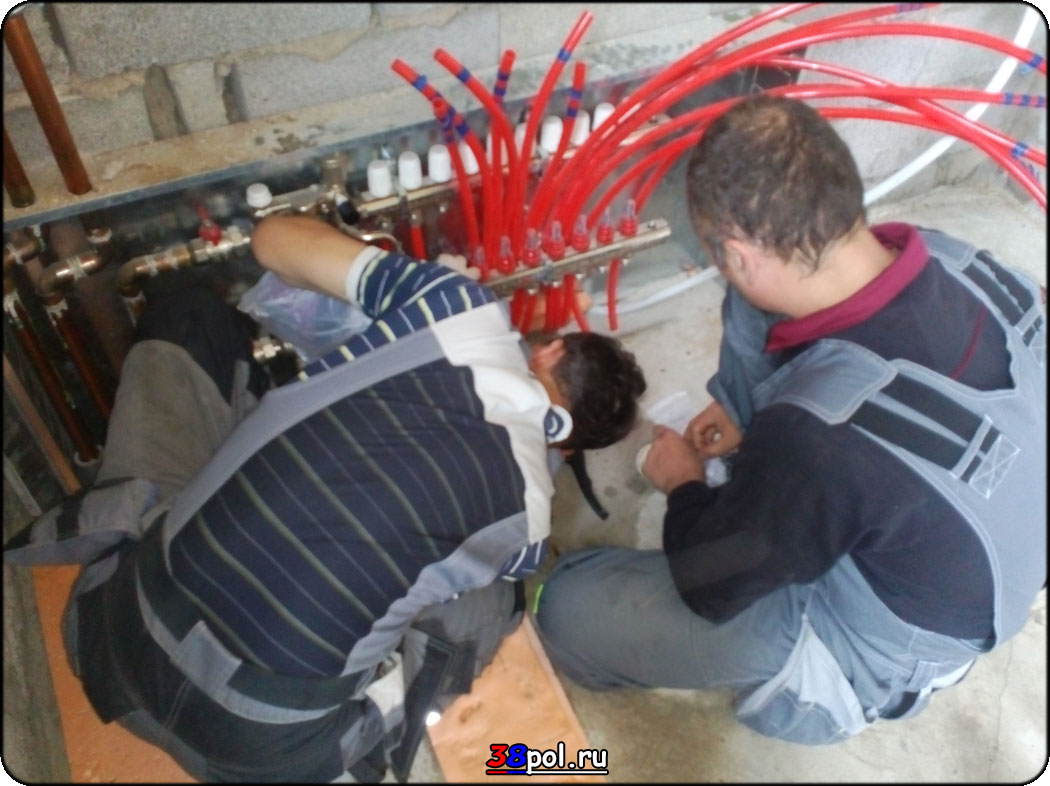

1) Монтируем коллектор тёплого пола, который оказался не собранным совершенно, будучи просто соединённым металлопластиковыми муфтами в одну большую ветку:)
|
 |

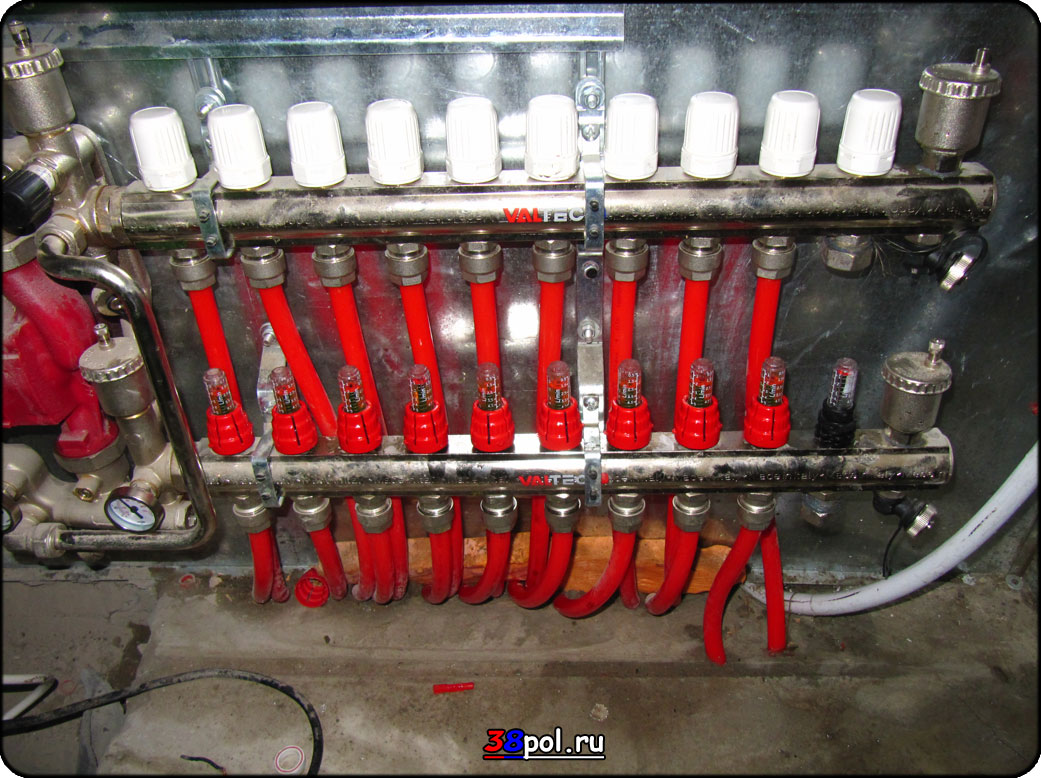

Коллектор приведён в рабочее состояние. Все тёплые полы заполнены теплоносителем, опрессованы и проверены.
|
 |

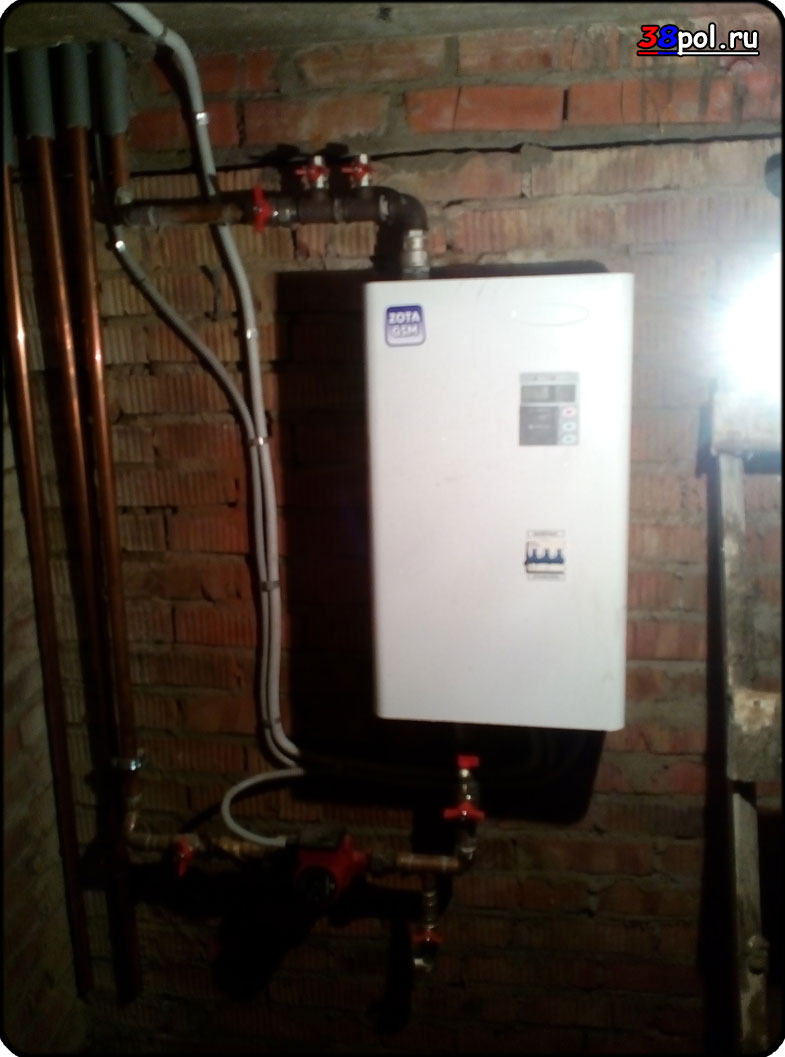

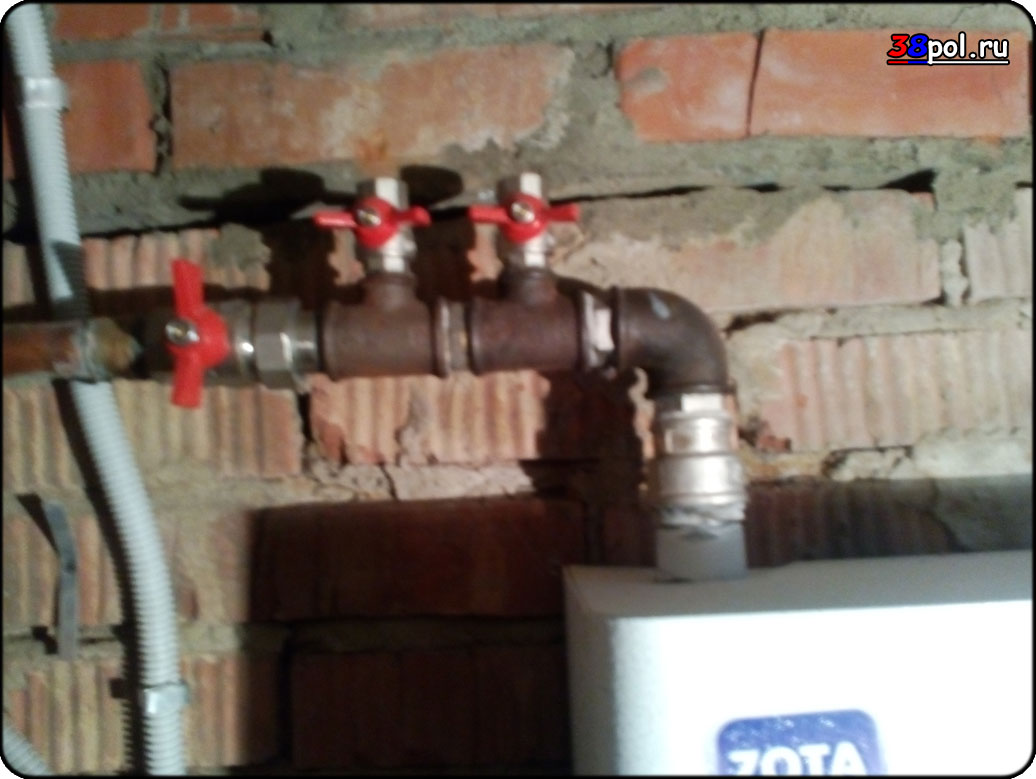

А это как бы "сделанный" узел. Группа безопасности или хотя бы предохранительный клапан отсутствуют, мембранный бак тоже:)
|
 |
Та же картинка в увеличенном масштабе:)
Но это только начало: котел по факту закреплён в подвальном помещении, сделанном толщиной в полкирпича, которое просто оторвалось от основного пола первого этажа и представляет собой ничем не усиленные кирпичные стены, которые ходят даже при надавливании рук и которые ещё чудом не обрушились под весом грунта.
Все элементы узла мы демонтируем и поднимаем наверх, а существующий ввод воды и электрики в дом хороним. Котел установлен на 36 кВт, а существующий ввод был выполнен сибкабелем, рассчитанным под нагрузку 15 кВт:)
|
 |
2) Производим устройство узла отопления по всем правилам:
- два контура (тёплый пол первого этажа; радиаторы второго этажа. Т.к. второй этаж планируется делать лишь в будущем, его контур соединяем с радиатором в узлу, что позволит беспрепятственно функционировать циркуляционному насосу и котлу при закрытии термоголовы автоматики насосно-смесительного узла тёплого пола, а также обеспечит необходимый теплосъём)
- правильный монтаж группы безопасности (между ней и узлом не должно быть запорной арматуры)
- установка мембранного бака и циркуляционного насоса с косым фильтром
- устройство элементов управления контурами системы и отсекающей запорной арматуры.
|
 |

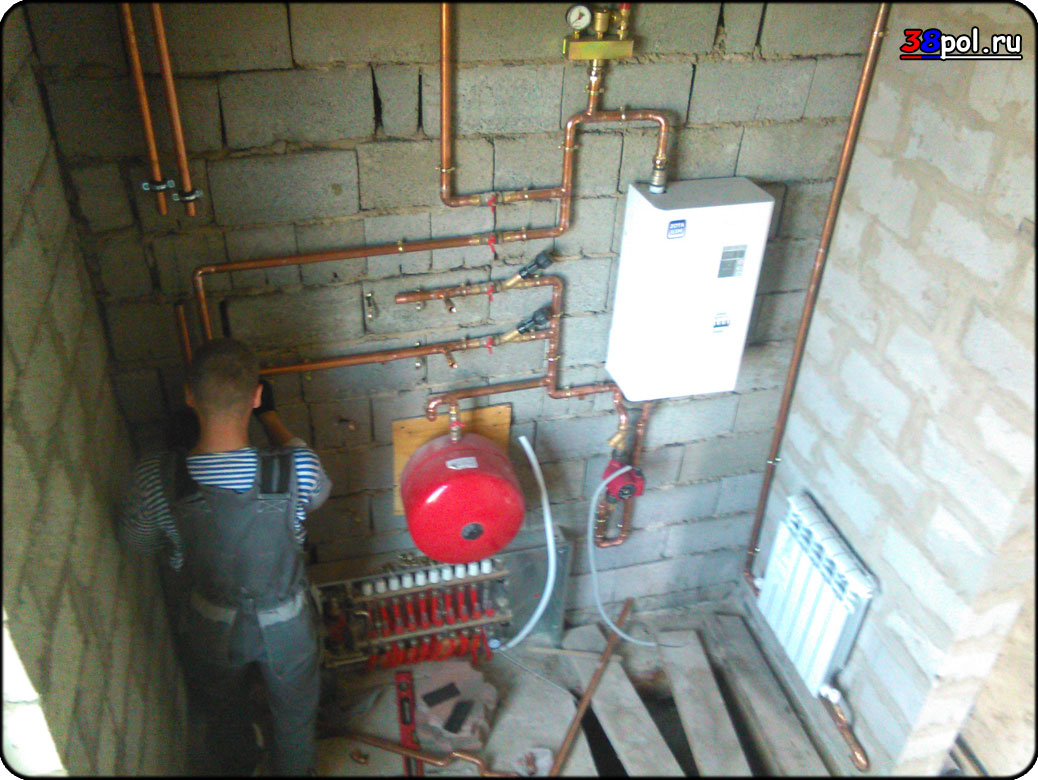

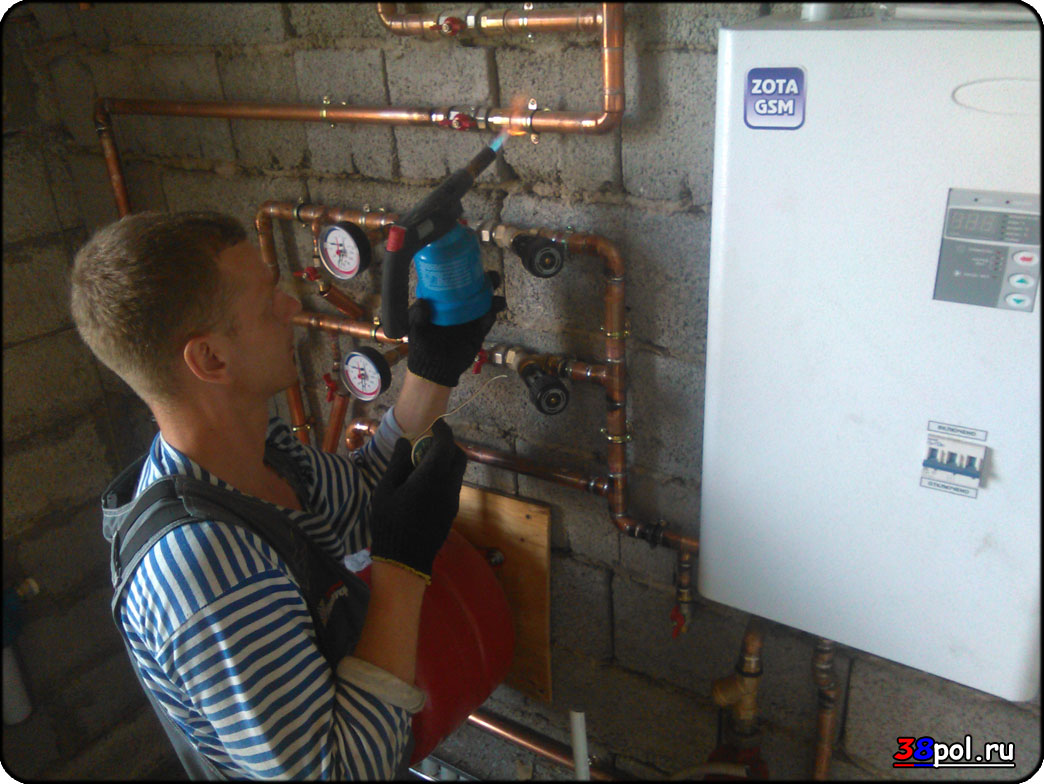

Финальные штрихи устройства узла:)
|
 |

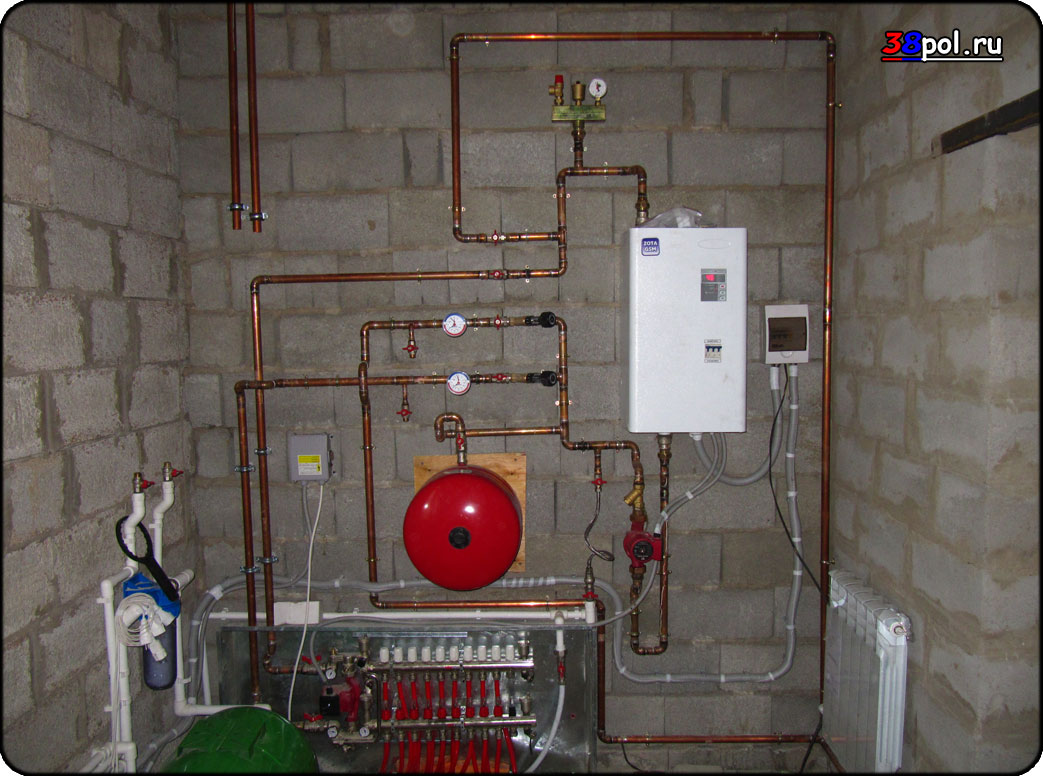

Система отопления полностью собрана и запущена.
|
 |

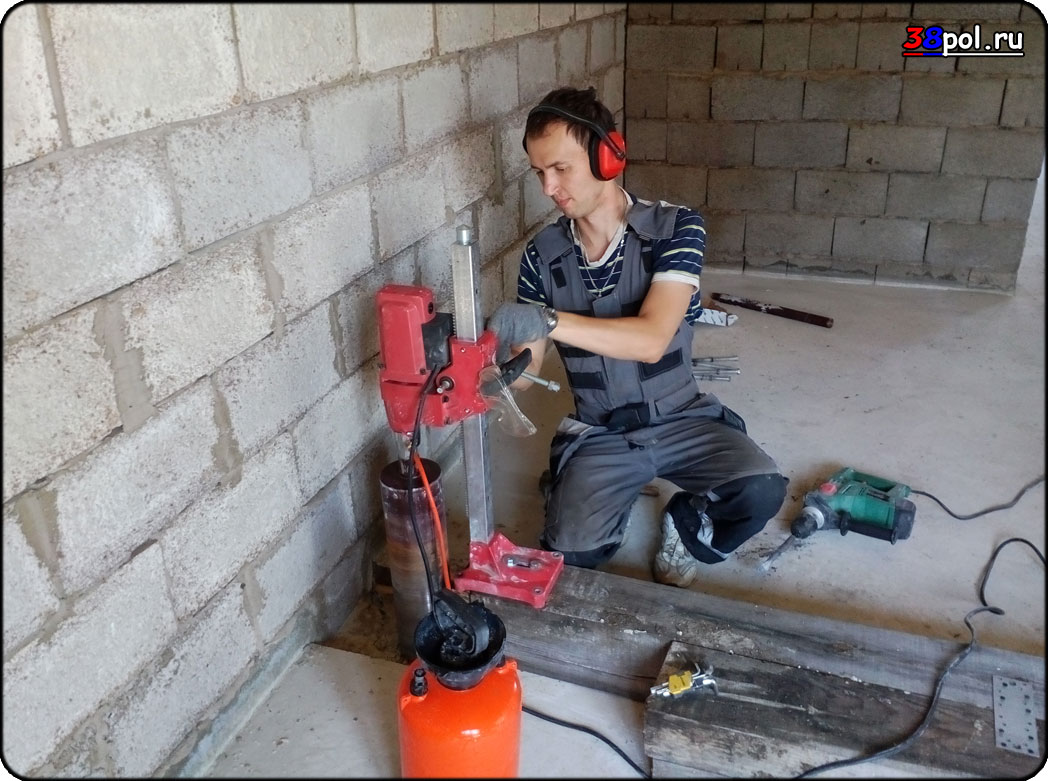

3) Осуществляем монтаж выводов канализации с помощью технологии алмазного бурения.
|
 |

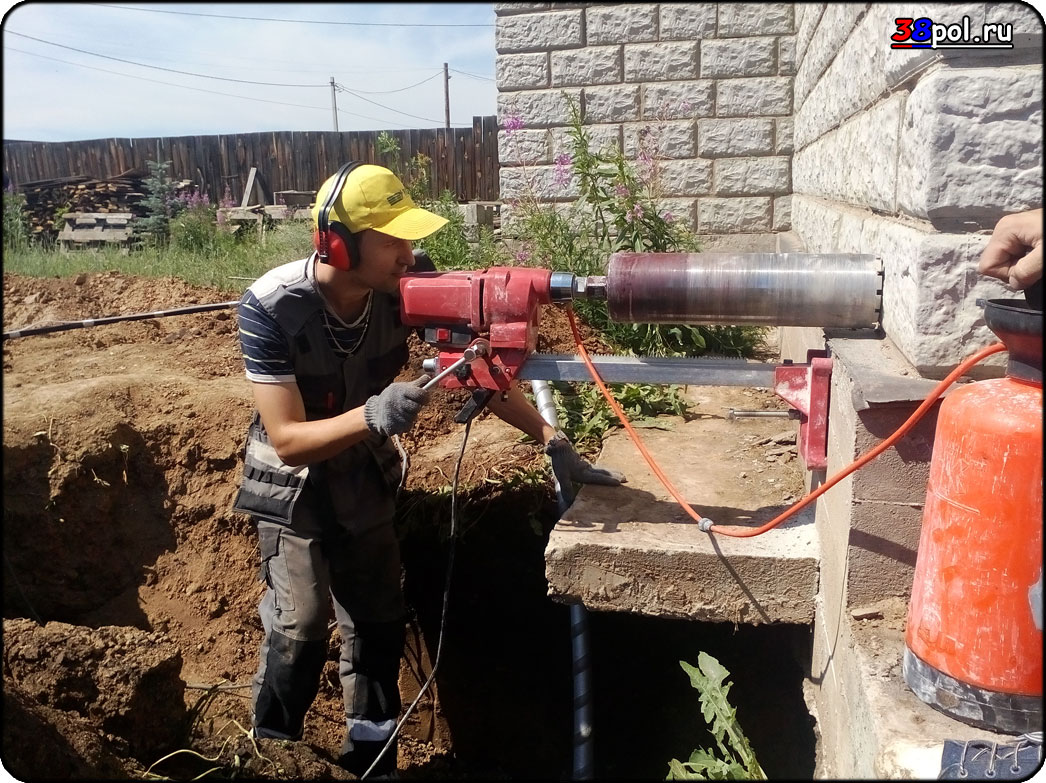

Монтаж вывода канализации под второй септик приходится осуществить через наружнюю стену, а не через пол, по двум причинам:
- обрушение подвального помещения
- место под ввод водоотводящей трубы чудостроители расположили ровно над кирпичной стеной оторвавшегося подвала:)
|
 |
4) Осуществляем монтаж ввода в дом воды и электрики.

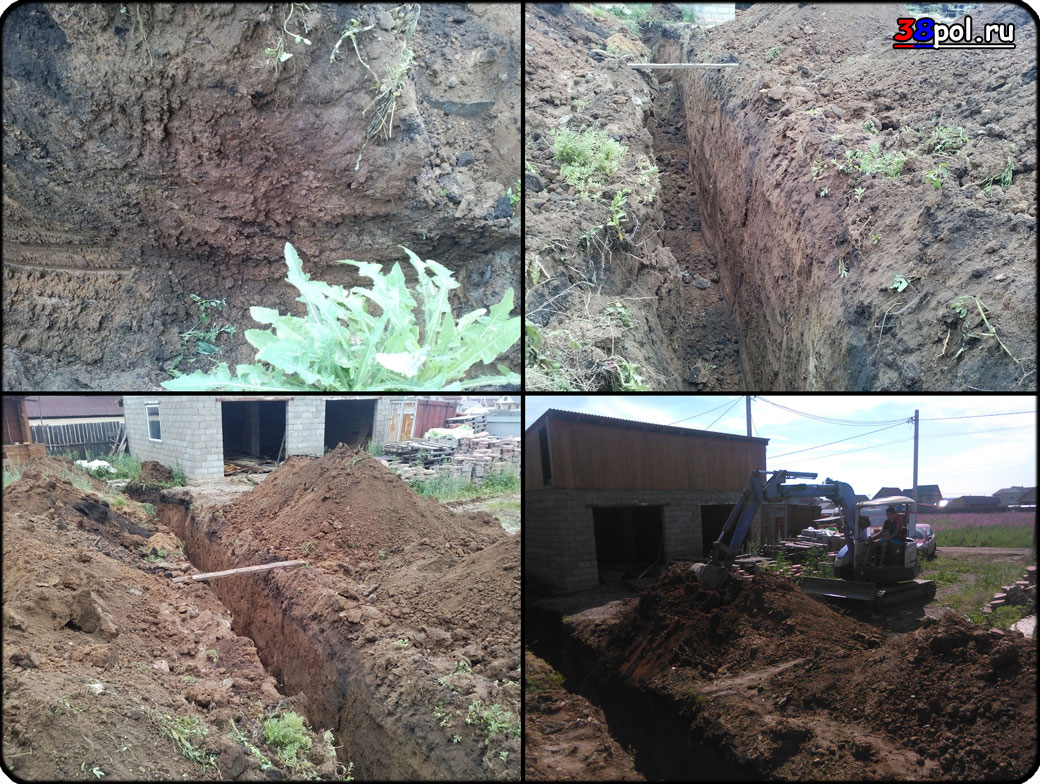

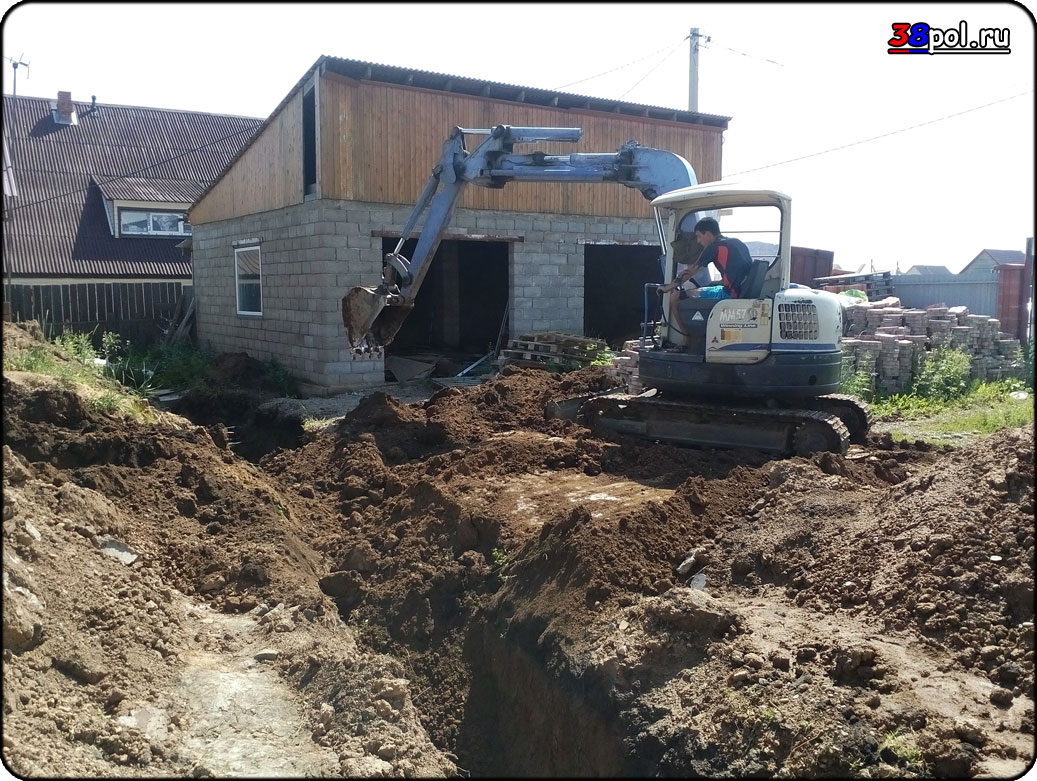

Первым делом осуществляем подготовительные земельные работы.
|
 |

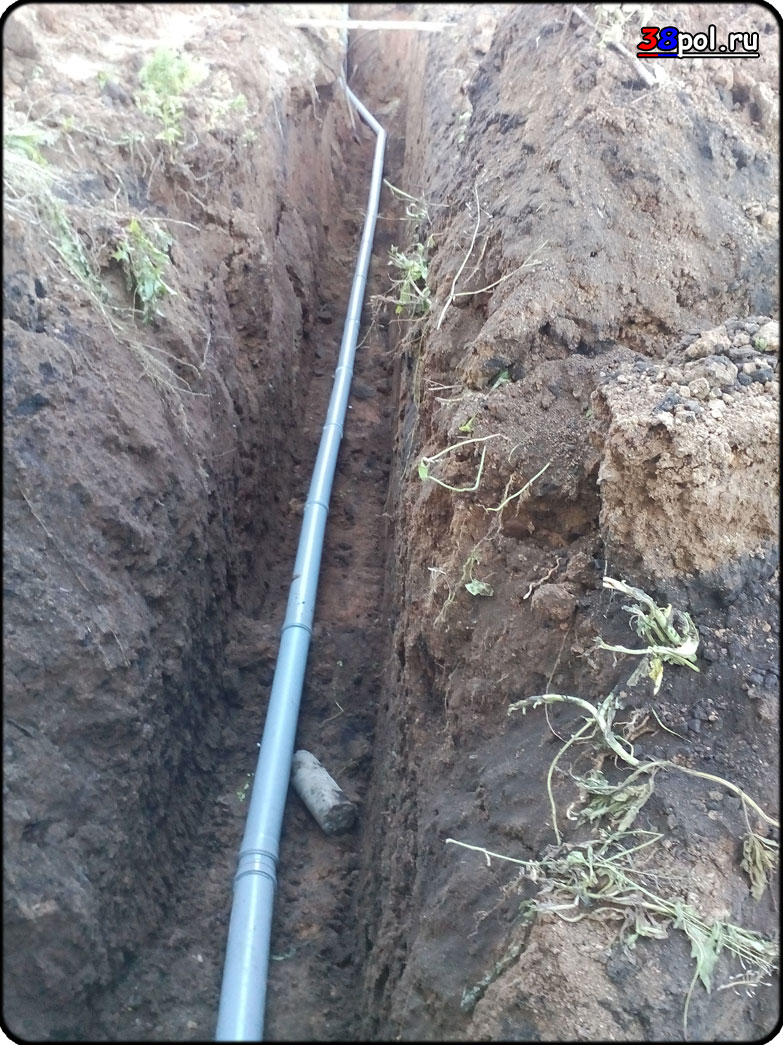

Так это выглядит в деталях.
|
 |

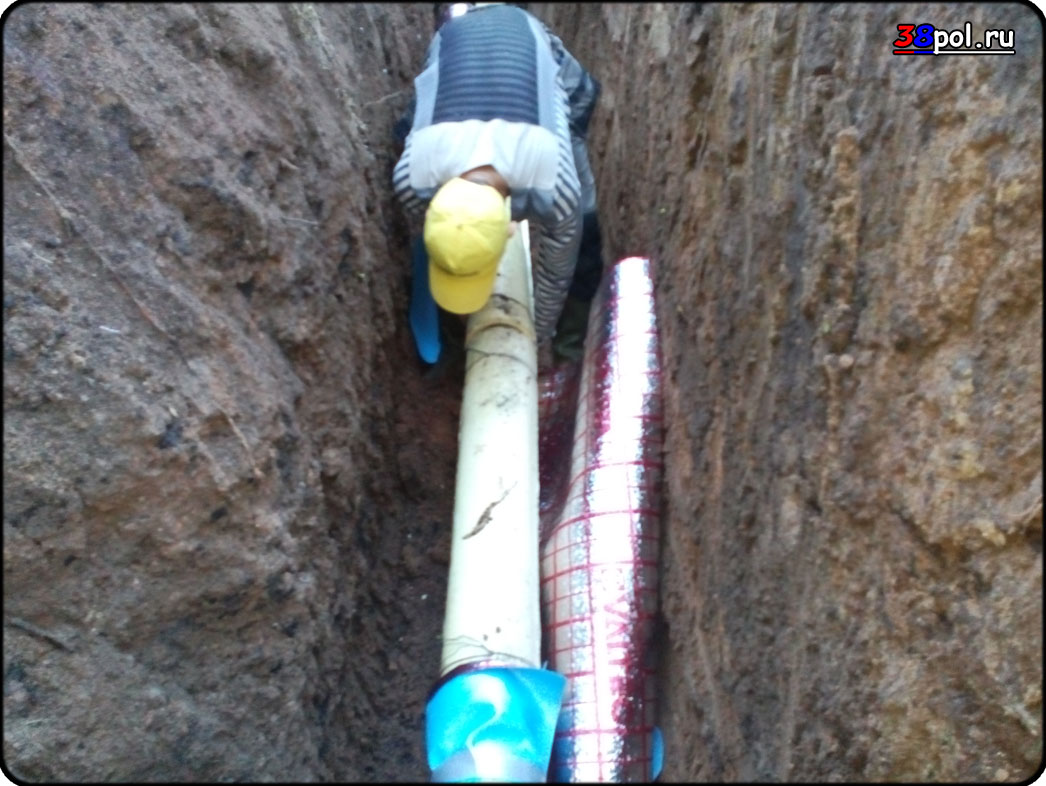

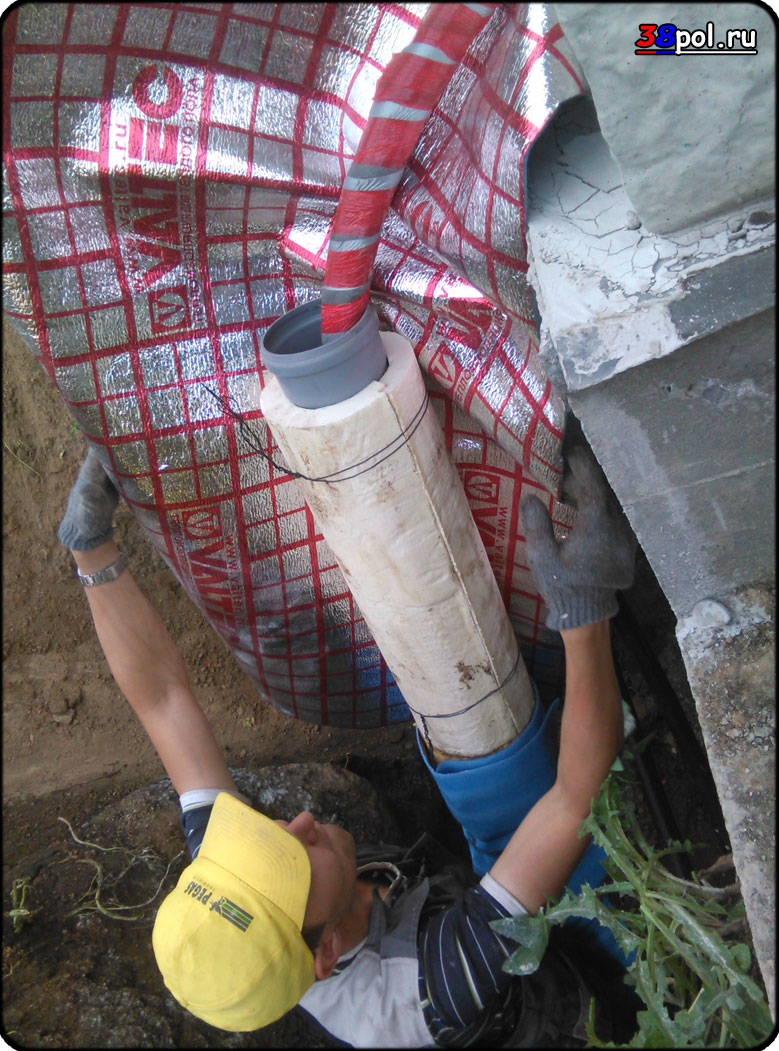

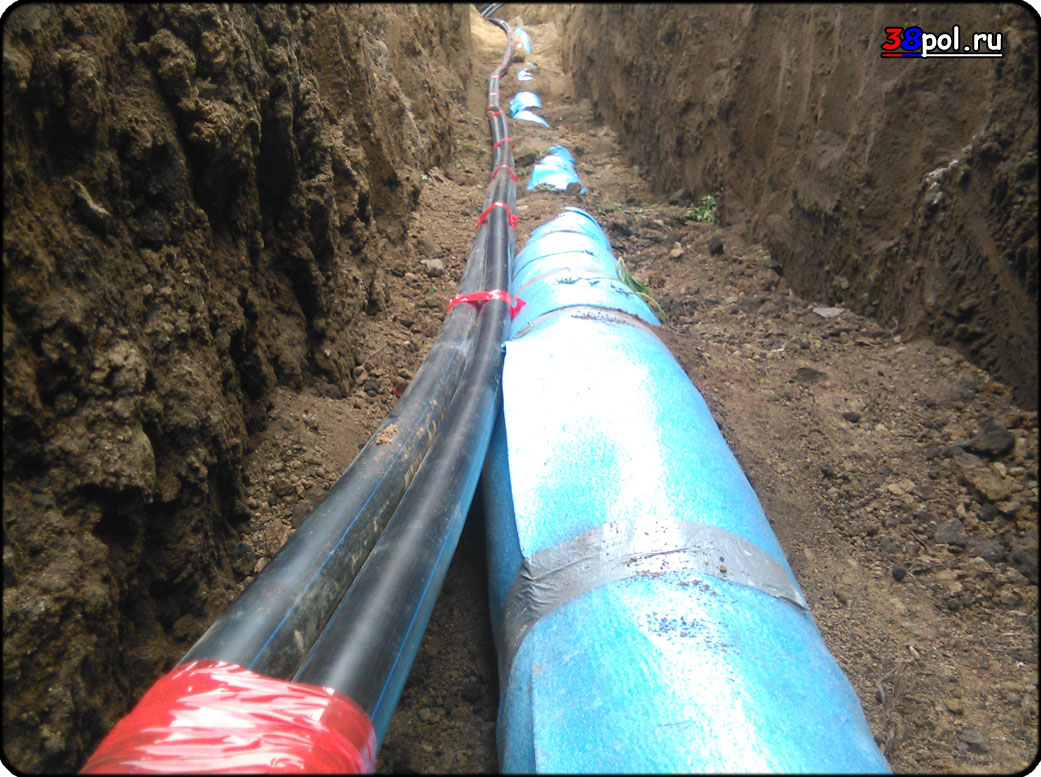

Ввод воды в дом делаем с максимальной степенью надёжности: ...
|
 |
... труба с греющим кабелем расположена в канализационной трубе (д.110); ...
|
 |
эта труба утеплена снаружи скорлупой и ...
|
 |
отражающей теплоизоляцией.
|
 |
Ввод кабеля насоса и ввод электричества в дом осуществлены в трёх независимых кожухах из ПНД трубы (д.32).
Электричество мы завели двумя сибкабелями на 36,3 кВт (д.16), один рассчитан на котёл (мощность которого планируется понизить к началу отопительного сезона), другой на остальную нагрузку дома.
Под колодец насоса дополнительно заведён кабель под потенциальный обогрев (освещение) из распределительной коробки гаража.
|
 |
Так это выглядит крупны планом.
|
 |

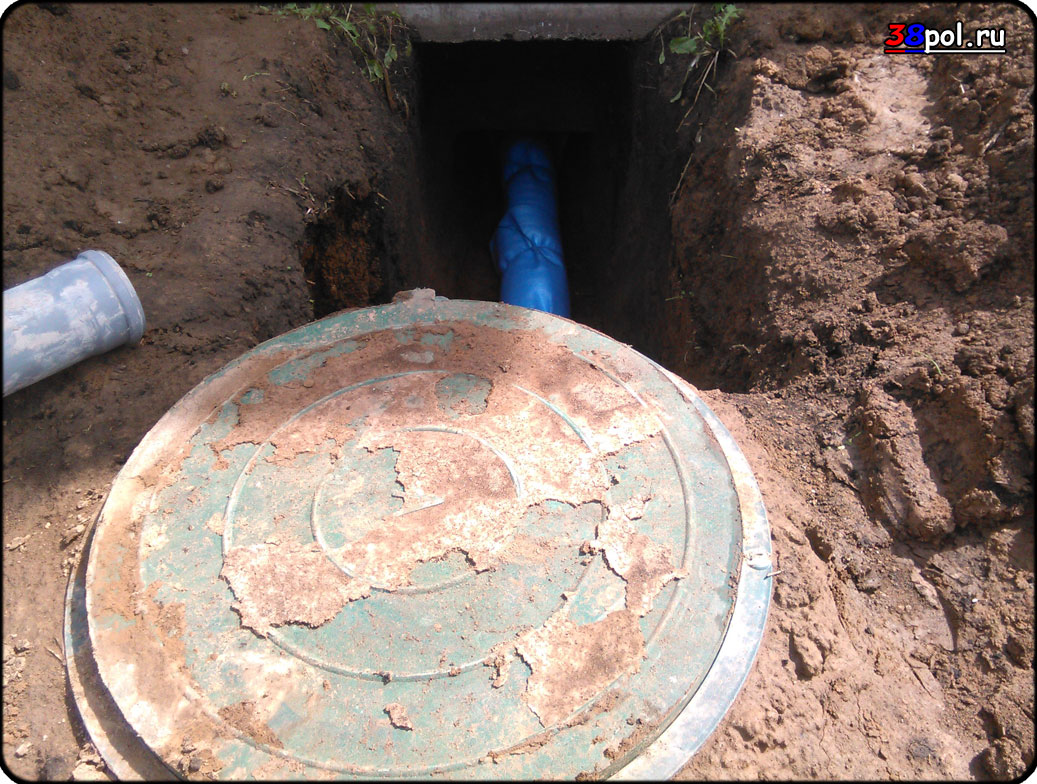

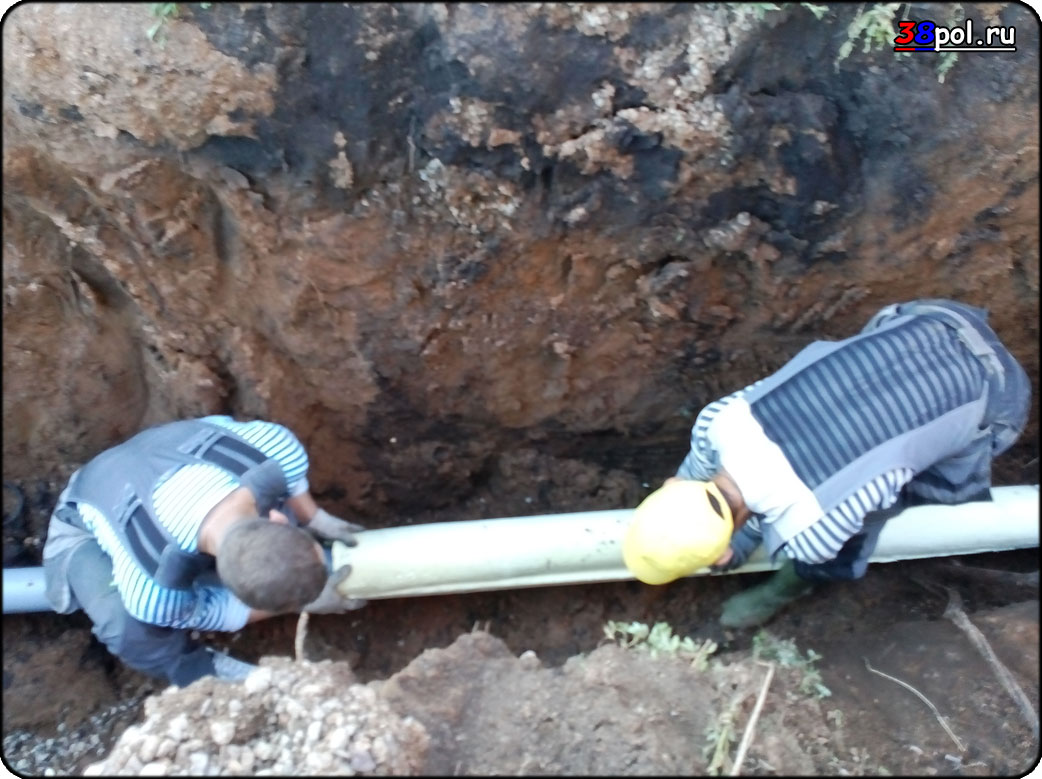

Устройство второго септика.
|
 |
Внешний вид водоотведения на кухне.
|
 |

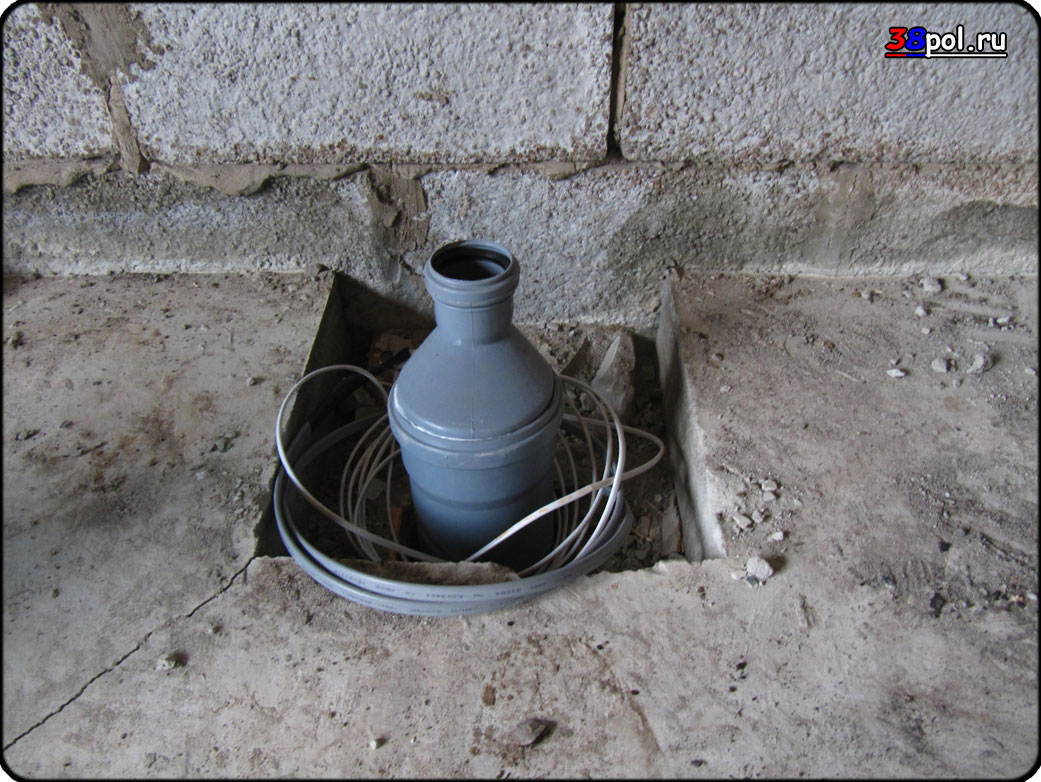

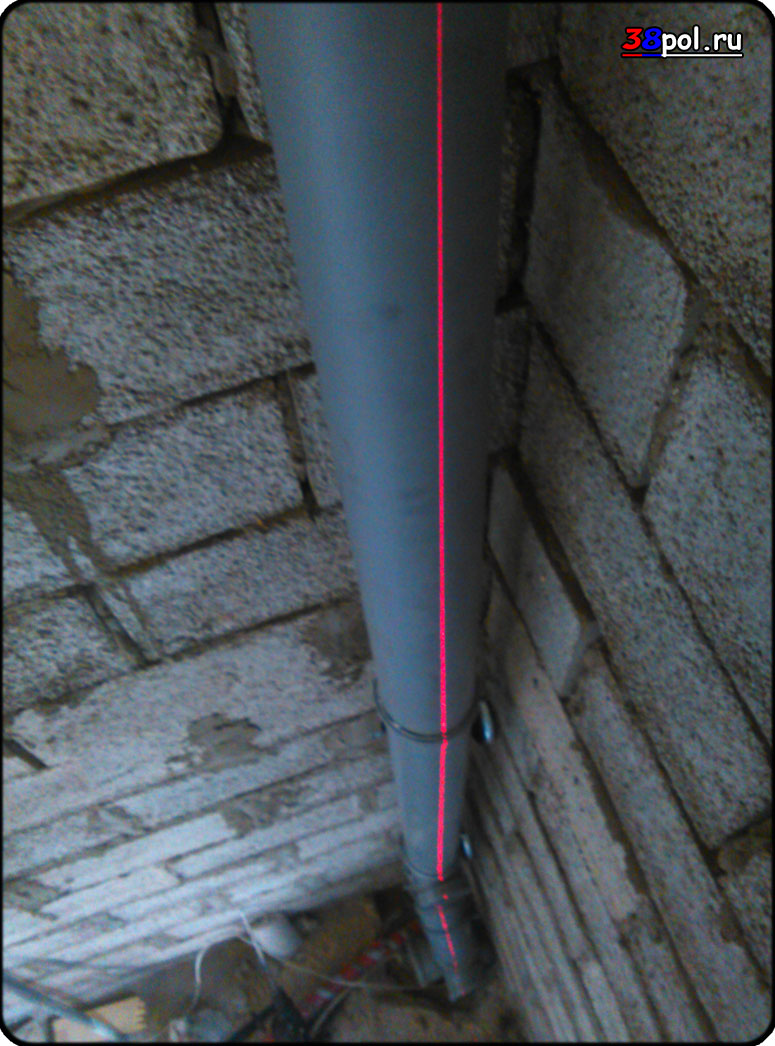

5) Монтаж стояков канализации внутри дома.
|
 |
6) Устройство ввода в дом воды и монтаж автоматики.
|
 |

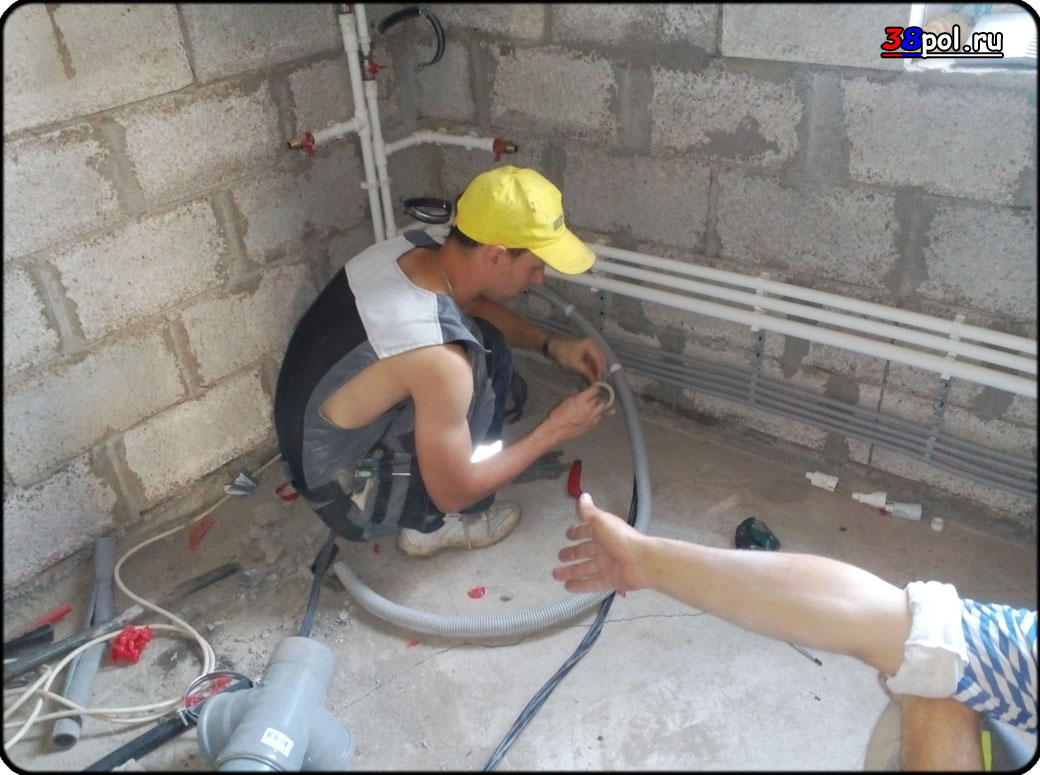

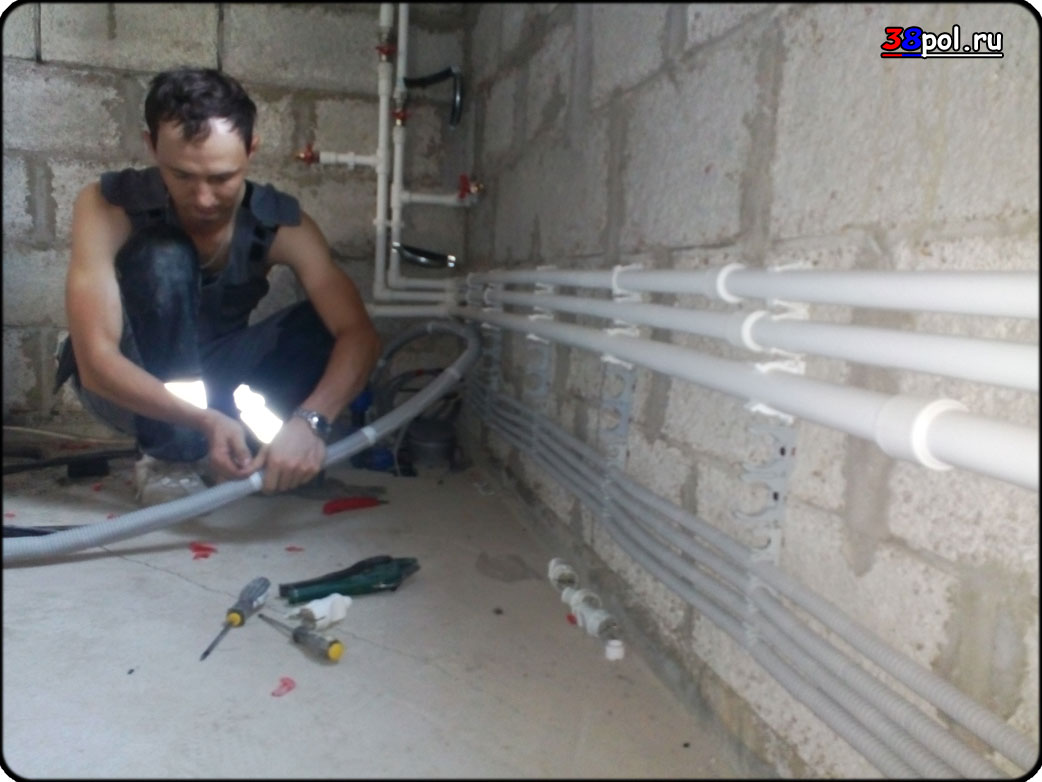

7) Разводка стояков водоснабжения.
|
 |

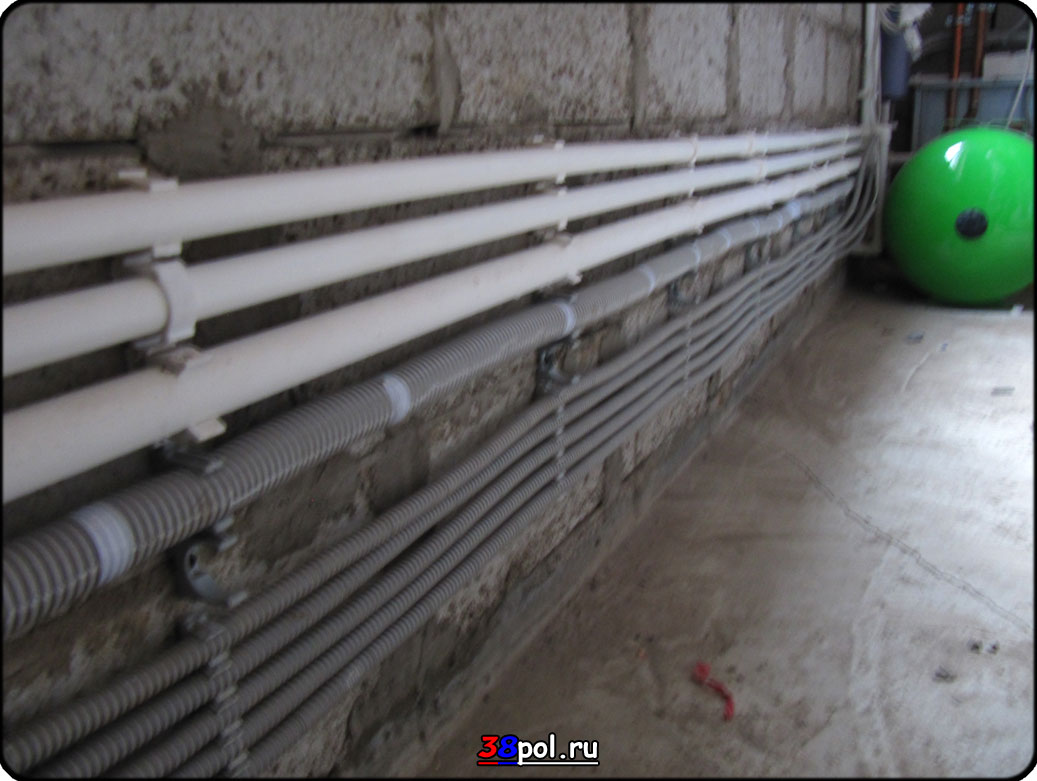

Так это выглядит в рабочем процессе:)
|
 |
8) Монтаж электрощита отопительного узла в доме и прокладка греющих кабелей до места электроподключения.
Все работы выполнены!
|
 |

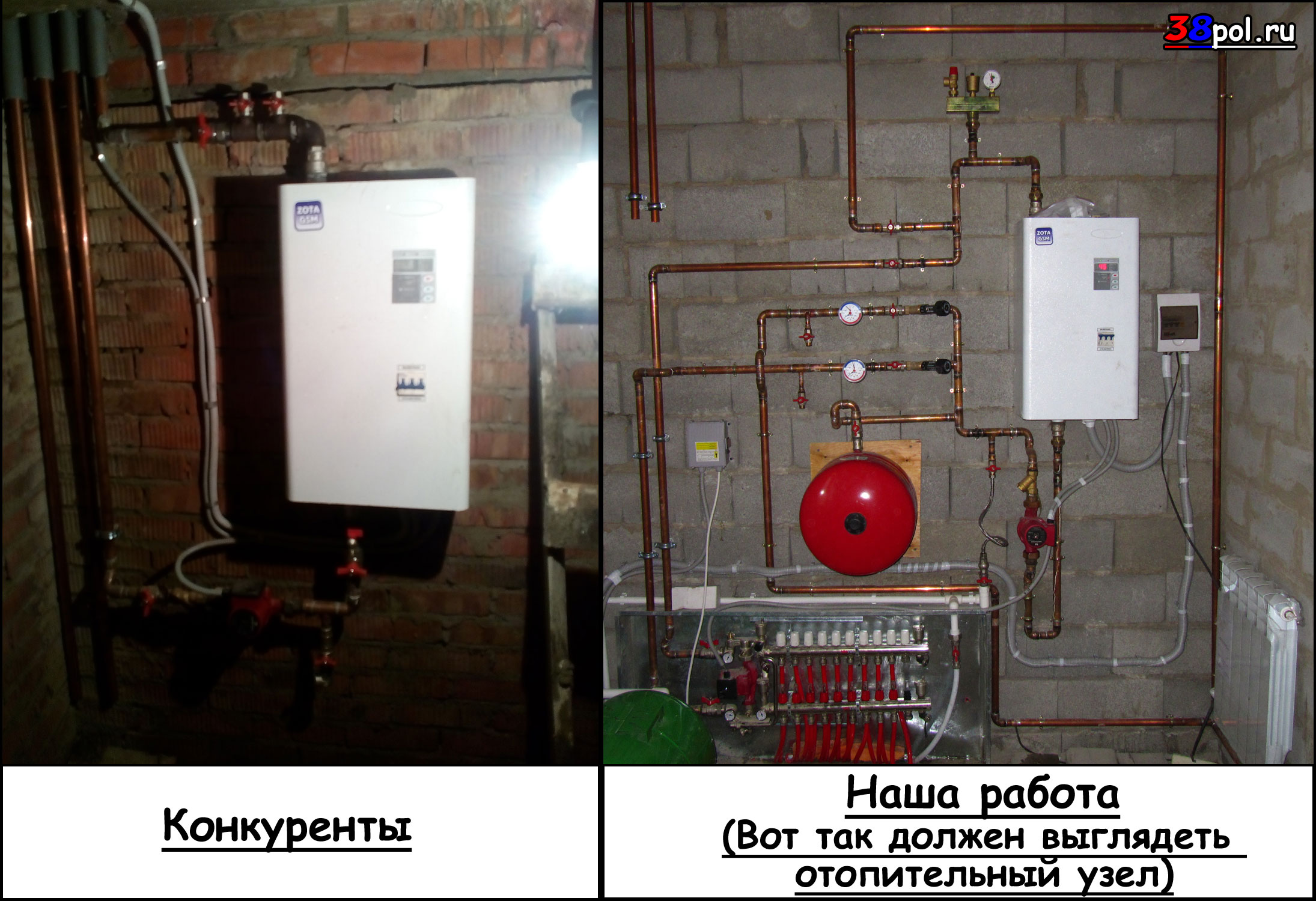

И, напоследок, о том, как надо и не надо делать отопление:)
P.S. Клиент после окончания работ должен получать грамотно и эффективно работающий Продукт, а не недоделки и переделки:))
|
